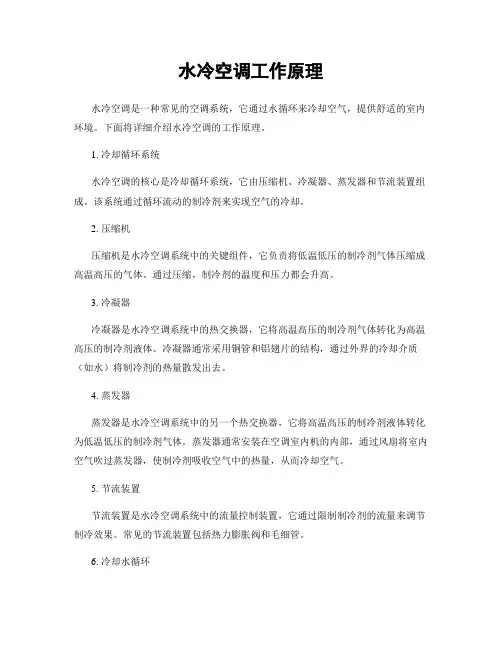

水冷空调工作原理
水冷空调工作原理水冷空调是一种常见的空调系统，它通过水循环来冷却空气，提供舒适的室内环境。
下面将详细介绍水冷空调的工作原理。
1. 冷却循环系统水冷空调的核心是冷却循环系统，它由压缩机、冷凝器、蒸发器和节流装置组成。
该系统通过循环流动的制冷剂来实现空气的冷却。
2. 压缩机压缩机是水冷空调系统中的关键组件，它负责将低温低压的制冷剂气体压缩成高温高压的气体。
通过压缩，制冷剂的温度和压力都会升高。
3. 冷凝器冷凝器是水冷空调系统中的热交换器，它将高温高压的制冷剂气体转化为高温高压的制冷剂液体。
冷凝器通常采用铜管和铝翅片的结构，通过外界的冷却介质（如水）将制冷剂的热量散发出去。
4. 蒸发器蒸发器是水冷空调系统中的另一个热交换器，它将高温高压的制冷剂液体转化为低温低压的制冷剂气体。
蒸发器通常安装在空调室内机的内部，通过风扇将室内空气吹过蒸发器，使制冷剂吸收空气中的热量，从而冷却空气。
5. 节流装置节流装置是水冷空调系统中的流量控制装置，它通过限制制冷剂的流量来调节制冷效果。
常见的节流装置包括热力膨胀阀和毛细管。
6. 冷却水循环在水冷空调系统中，冷却水起到了很重要的作用。
冷却水通过冷却塔或冷却器冷却后，通过水泵被送到冷却循环系统中的冷凝器，将制冷剂的热量带走，然后再被泵送回冷却塔或冷却器进行冷却。
7. 控制系统水冷空调系统通常配备了智能控制系统，用于监测和控制整个系统的运行。
该控制系统可以根据室内温度、湿度和设定的温度要求来自动调节空调的运行状态，实现舒适的室内环境。
总结：水冷空调通过冷却循环系统来实现空气的冷却，其中压缩机、冷凝器、蒸发器和节流装置是关键组件。
冷却水循环起到了重要的作用，通过冷却塔或冷却器将制冷剂的热量带走。
智能控制系统可以自动调节空调的运行状态，提供舒适的室内环境。
水冷空调工作原理的理解对于维护和使用水冷空调系统非常重要。
水冷空调工作原理
水冷空调工作原理水冷空调是一种常见的空调系统，它利用水作为冷却介质来降低室内温度。
水冷空调的工作原理涉及到循环系统、压缩系统和冷却系统三个主要部份。
1. 循环系统循环系统是水冷空调的核心部份，它由水泵、水箱、水管和冷凝器组成。
水泵负责将冷却水从水箱抽取出来，通过水管输送到冷凝器。
冷凝器将热气体冷却成液态，并将热量释放到室外环境中。
2. 压缩系统压缩系统包括压缩机和膨胀阀。
压缩机是水冷空调的核心组件，它通过压缩制冷剂将其转化为高温高压气体。
高温高压气体通过冷凝器时，会被冷却水吸收热量，从而使制冷剂变成液态。
3. 冷却系统冷却系统由冷却水和冷却器组成。
冷却水通过冷却器与制冷剂进行热交换，吸收制冷剂释放的热量，使其变成冷却水蒸汽。
冷却水蒸汽再通过蒸发器与室内空气进行热交换，从而降低室内温度。
水冷空调的工作原理可以简单总结为：压缩机将制冷剂压缩成高温高压气体，经过冷凝器冷却成液态，然后通过冷却系统与冷却水进行热交换，使冷却水蒸汽变成冷却水，最后通过蒸发器与室内空气进行热交换，实现室内空气的降温。
水冷空调相比于传统的空气冷却系统具有一些优势。
首先，水的导热性能比空气好，可以更快地将热量从室内排出。
其次，水冷空调的噪音较低，不会对室内的肃静环境产生干扰。
此外，水冷空调还可以通过管道将冷却水输送到远离室内的冷却设备，提供更大的灵便性。
然而，水冷空调也存在一些局限性。
首先，需要额外的水泵和水管来输送冷却水，增加了系统的复杂性和成本。
其次，水冷空调需要占用一定的空间来安装冷却器和水箱，对于空间有限的场所可能不太适合。
总结起来，水冷空调利用水作为冷却介质，通过循环系统、压缩系统和冷却系统的协同工作，实现室内空气的降温。
它具有导热性能好、噪音低和灵便性强等优势，但也存在复杂性和空间占用的局限性。
2024版水冷冷水机空调系统培训教程
01
故障识别
通过观察操作面板上的报警信 息，识别故障类型和位置。
02
故障分析
根据故障现象和运行数据，分 析故障原因和可能的影响。
03
故障排除
根据分析结果采取相应的维修 措施，如更换损坏部件、调整
参数设置等。
04
经验总结
将故障排除过程和结果进行记 录和总结，为类似故障的处理
提供参考。
06
水冷冷水机空调系统性能 评价与改进方向
传感器与执行器
用于检测温度、压力、流 量等参数，并根据控制指 令调节阀门、压缩机等执 行器。
日常运行操作注意事项
开机前检查
确认电源、水源和冷却水 回路是否正常，检查各部 件是否完好。
运行监控
密切关注操作面板上的参 数显示和报警信息，确保 系统稳定运行。
数据记录
定期记录运行数据，包括 温度、压力、流量等，以 便分析和优化运行。
将冷凝器中的高压液态制冷剂节流降 压，使其进入蒸发器时能够蒸发吸热。
电子膨胀阀
通过电子信号控制阀门的开度，精确 调节制冷剂流量，实现精准控制。
制冷剂循环过程
压缩过程
压缩机将低温低压的制冷剂气体压 缩成高温高压的气体。
冷凝过程
高温高压的制冷剂气体在冷凝器中 冷却成液体，同时释放出热量。
节流过程
液态制冷剂通过膨胀阀或节流装置 节流降压，变成低温低压的液态制 冷剂。
系统组成及作用
01
压缩机
将制冷剂压缩成高温高压气体， 提供制冷动力。
02
冷凝器
将高温高压气体冷却成高压液体， 同时与冷却水进行热交换。
03
蒸发器
将低压液体蒸发成低温低压气体， 吸收室内热量实现制冷。
水冷式空调工作原理
水冷式空调工作原理
水冷式空调是一种通过水循环来降低室内温度的空调系统。
其工作原理如下：
1. 压缩机工作：在水冷式空调系统中，压缩机是起到主要作用的组件。
当空调启动时，压缩机开始运转。
它会抽取低温低压的制冷剂气体，并将其压缩成高温高压的气体。
2. 冷凝器换热：高温高压的制冷剂气体经过冷凝器，与室外环境进行热交换。
冷凝器中的水通过循环泵带动，与热的制冷剂气体进行冷却，使其温度降低，并逐渐转化为高压液体。
3. 膨胀阀控制：高压液体经过膨胀阀进入蒸发器，膨胀阀会控制制冷剂的流量和压力，使压力迅速下降，从而降低制冷剂的温度。
4. 蒸发器换热：制冷剂在蒸发器内部与室内空气进行热交换。
室内热空气进入蒸发器，与低温的制冷剂进行热交换，从而吸收室内空气的热量，使其冷却下来。
5. 再循环：制冷剂在蒸发器中吸收热量后变成低温低压的气体，然后再次进入压缩机，循环起来。
通过不断循环，室内的热量会被不断吸收并排出室外，从而实现室内温度的降低。
总结起来，水冷式空调利用制冷剂在压缩机的作用下发生压缩、冷凝、膨胀和蒸发的循环过程，通过热交换来降低室内温度。
通过水的循环，将产生的热量带到室外，从而实现对室内温度的控制。
冷水机组的工作基本知识
冷水机组的工作原理1.冷水机组的分类及优、缺点冷水机组的分类：分类方式种类分类方式种类按压缩机形式分活塞式螺杆式离心式按燃料种类燃油型（柴油、重油）燃气型（煤油、天然气）按冷凝器冷却方式水冷式风冷式按能量利用形式单冷型热泵型热回收型单冷、冰蓄冷双功能型按冷水出水温度空调型（7度、10度、13度、15度）低温型（-5度～-30度）按密封方式开式半封闭式全封闭式按载冷剂分水盐水乙二醇按能量补偿不同分电力补偿（压缩式）热能补偿（吸收式）按制冷剂分R22 R123 R134a按热源不同（吸收式）热水型蒸汽型直燃型各种冷水机组的优缺点名称优点缺点活塞式冷水机组1.用材简单，可用一般金属材料，加工容易，造价低2.系统装置简单，润滑容易，不需要排气装置3.采用多机头，高速多缸，性能可得到改善1.零部件多，易损件多，维修复杂，频繁，维护费用高2.压缩比低，单机制冷量小3.单机头部分负荷下调节性能差，卸缸调节，不能无级调节4.属上下往复运动，振动较大5.单位制冷量重量指标较大螺杆式冷水机组1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小3.压缩比可高达20，EER值高4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著5.体积小，重量轻，可做成立式全封闭大容量机组6.对湿冲程不敏感7.属正压运行，不存在外气侵入腐蚀问题1.价格比活塞式高2.单机容量比离心式小，转速比离心式低3.润滑油系统较复杂，耗油量大4.大容量机组噪声比离心式高5.要求加工精度和装配精度高离心式冷水机组1.叶轮转速高，输气量大，单机容量大2.易损件少，工作可靠，结构紧凑，运转平稳，振动小，噪声低3.单位制冷量重量指标小4.制冷剂中不混有润滑油，蒸发器和冷凝器的传热性能好5.EER值高，理论值可达6.996.调节方便，在10%~100%内可无级调节1.单级压缩机在低负荷时会出现“喘振”现象，在满负荷运转平稳2.对材料强度，加工精度和制造质量要求严格3.当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降低而减少幅度比活塞式快4.离心负压系统，外气易侵入，有产生化学变化腐蚀管路的危险模块化冷水机组1. 系活塞式和螺杆式的改良型，它是由多个冷水单元组合而成2. 机组体积小，重量轻，高度低，占地小3. 安装简单，无需预留安装孔洞，现场组合方便，特别适用于改造工程1.价格较贵2.模块片数一般不宜超过8片水源热泵机组1.节约能源，在冬季运行时，可回收热量2.无需冷冻机房，不要大的通风管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便1.在过度季节不能最大限度利用新风2.机组噪声较大3.机组多数暗装于吊顶内，给维修带来一定难度溴化锂吸收式冷水机组（蒸汽，热水和直燃型）1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现10%~100%无级调节3.溴化锂溶液无毒，对臭氧层无破坏作用4.可利用余热。
水冷柜式空调机组原理
水冷柜式空调机组原理
水冷柜式空调机组是一种常用的空调设备，主要由冷凝器、蒸发器、压缩机和膨胀阀组成。
其工作原理如下：
1. 压缩机：水冷柜式空调机组采用压缩机将制冷剂压缩成高压气体，提高其温度和压力，使其能够释放热量。
2. 冷凝器：高温高压的制冷剂进入冷凝器，通过风扇或水冷方式，将热量传递给周围环境或水源，使制冷剂变成高压液体。
3. 膨胀阀：高压液体进入膨胀阀，通过膨胀阀的限流作用，使制冷剂的压力和温度迅速下降，从而实现制冷效果。
4. 蒸发器：膨胀阀后的制冷剂进入蒸发器，与蒸发器外的空气进行热交换，吸收空气中的热量，同时制冷剂自身变成蒸发气体。
5. 再次进入压缩机：蒸发器中的蒸发气体通过压缩机再次进行压缩，循环进行制冷过程。
通过这样的循环工作原理，水冷柜式空调机组能够不断吸收室内热量并排出室外，从而实现室内温度的控制和调节。
这种空调机组通常被广泛应用于大型建筑物或工业设施的空调系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 DL系列水冷单元式空调机组
一、产品概述
1、产品特点
DL系列水冷单元式空调机组由于其本身的结构紧凑，能效比高等优点，深受广大用户的青睐。
格力的水冷柜机在可靠性、实用性、机组安装运输的方便性、操作界面的人性化程度等各个方面都做了很大程度的改善，机组标准工况下冷量范围从32kW-196kW，可以广泛应用于工厂车间、商场、超市、宾馆、办公楼等场所。
◆高效节能
机组各制冷部件经过完美的设计和精心的匹配，保证制冷系统整体性能达到最佳。
机组首批通过国家单元机组节能认证。
◆运行平稳
机组采用高效可靠的制冷配件，辅以先进的自动调节控制系统，保证机组长期平稳运行。
◆保护齐全
机组设有多种保护措施，保证机组安全正常运行。
◆运行宁静
机组采用低噪音风机，全封闭涡旋压缩机，同时设有隔音系统。
◆微电脑智能控制
机组采用微电脑控制系统，机组正常运行的各参数均由微电脑系统监控调节。
◆水系统联动控制
机组预留控制接口，可与水泵、冷却塔等联动控制，使机组和外部设备完美融合。
◆静压可调
机组可以根据建筑风道的不同调节出风静压，最大程度满足客户需求。
2、产品命名规则
1、产品外形图
注：
①. 产品设计执行标准GB/T17758-1999。
②. 以上名义制冷量测试工况：室内干球/ 湿球温度（27℃ /19℃）、冷凝器进/ 出水温度（30℃/35℃）；
以上名义制热量测试工况：室内干球20℃。
③. 机组性能参数会因产品的改良有所改变，恕不另行通知。
具体参数请以产品铭牌为准。
④. 制热时的额定功率为制热量与内风机功率之和，用户选配电加热功率须在表中可选制热量中选取；
3、产品运行范围
4、产品能力修正
25
27
31
33
37
35
4139
40
485256
606444制冷量(k W )
冷却水出水温度( C)L(D)49(S)/C-N1修正
室内进风干（湿）球温度( C )
23（16）
25（18）27（19）28（20）30（22）
32（24）
29
25
27
29
31
33
37
35
4139
25.6
33.2835.84
38.4040.9628.16制冷量(k W )
冷却水出水温度( C)
L(D)32(S)/C-N1修正
室内进风干（湿）球温度( C )23（16）
25（18）27（19）28（20）30（22）
32（24）
30.7225
27
31
33
37
35
4139
64
83.289.6
96102.470.4制冷量(k W )
冷却水出水温度( C)L(D)80S/C-N1修正
室内进风干（湿）球温度( C )
23（16）
25（18）27（19）28（20）30（22）
32（24）
76.829
25
27
31
33
37
35
4139
52
67.672.8
7883.257.2制冷量(k W )
冷却水出水温度( C)
L(D)65(S)/C-N1修正
室内进风干（湿）球温度( C )
23（16）
25（18）27（19）28（20）30（22）
32（24）
62.429
25
27
31
33
37
35
4139
78.4
101.9109.8
117.6125.486.2制冷量(k W )
冷却水出水温度( C)
L(D)98S/C-N1修正
室内进风干（湿）球温度( C )23（16）
25（18）27（19）28（20）30（22）
32（24）
9429
25
27
31
33
37
35
4139
120
156168
180192132制冷量(k W )
冷却水出水温度( C)L(D)145S/C-N1修正
室内进风干（湿）球温度 C )
23（16）
25（18）27（19）28（20）30（22）
32（24）
14429
25
27
31
33
37
35
4139
94.4
122.7132.2
141.6151103.8制冷量(k W )
冷却水出水温度( C)
L(D)116S/C-N1修正
室内进风干（湿）球温度( C )
23（16）
25（18）27（19）28（20）30（22）
32（24）
113.32
25
27
31
33
37
35
4139
103
135.4146.2
157167.8
113.8制冷量(k W )
L(D)130S/C-N1修正
室内进风干（湿）球温度( C )
23（16）
25（18）27（19）28（20）30（22）
32（24）
124.629
25
27
31
33
37
35
4139
167.4
200.8212.6
223.4233.2
179.2制冷量(k W )
冷却水出水温度( C)
L(D)196S/C-N1修正
室内进风干（湿）球温度 C )
23（16）
25（18）27（19）28（20）30（22）
32（24）
19029
三、产品安装
1、产品安装注意事项 1.1 机组安装基础
◆ 室外机组必须安装在建筑物外稳定而坚固的支承面上，应能承受机器的运行重量，且上平面是水平的。
机组的安装基础最好能预留排水槽。
1.2 机组位置与环境
◆安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动。
1.3 机组管路连接
◆为避免在连接管上冷凝结露和管必须用保温材料和胶带包扎与空气隔绝。
悬空的连接管路应做好支撑，支撑之间距离不超过1m 。
室外机组和室内机组应尽可能相互靠近，尽量减少制冷管道的长度及弯角数。
1.4 电气安装
◆空调必须可靠接地，若接地不正确会导致触电或火灾。
2、产品外形尺寸
1) L(D)32/C-N1机组外形尺寸图
2）L32S/C-N1、L(D)32S/C-N1、L49S/C-N1、L(D)49S/C-N1、L65S/C-N1 、L(D)65S/C-N1机组外形尺寸图：
单位：mm
3）L80S/C-N1、L(D)80S/C-N1、L98S/C-N1、L(D)98S/C-N1机组外形尺寸图
4）L116S/C-N1、L(D)116S/C-N1、L130S/C-N1、L(D)130S/C-N1、L145S/C-N1、L(D)145S/C-N1、L196S/C-N1、L(D)196S/C-N1机组外形尺寸图
单位：mm
3、产品安装及维修空间
◆机组安装空间尺寸示意图
注：在机组安装时，左右两侧必须要有一侧距障碍物1800mm以上。
◆水冷冷风型单元机式空调机安装示意图
◆水路系统示意图
虚线部分为用户现场接线，具体接线时对应的控制回路接线板端子号请参照机身所贴线路图。
4.2 空气开关和电源线选型
①. 电源线规格是指BV 单芯线（2 ～ 4 根）穿塑料管时敷设且使用环境温度为40℃时所选用的规格。
空气开关为温度40℃时所使用。
如果现场实际安装条件有所改变，请按照厂家提供的电源线、空气开关规格书，酌情选择使用。
②. 机组电源线必须为铜芯电缆，工作温度不能大于其规定值。
③. 如电源线长度大于15 米，请适当加大电源线横截面，以免过载引起事故。
④. 带辅助电加热机型, 空气开关和电源线选型应根据制冷时额定电流和制热时额定电流来选定，取其较大值。
制热时机组额定电流可粗略计算：制热时机组额定电流＝风机额定功率×2.5 ＋辅助电加热功率×1.7。
