消防用电的负荷等级及其供电方式
消防负荷与消防电源

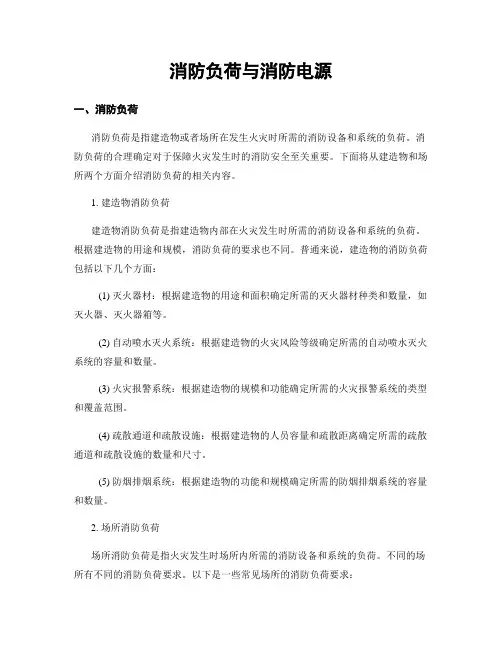

消防负荷与消防电源一、消防负荷消防负荷是指建造物或者场所在发生火灾时所需的消防设备和系统的负荷。
消防负荷的合理确定对于保障火灾发生时的消防安全至关重要。
下面将从建造物和场所两个方面介绍消防负荷的相关内容。
1. 建造物消防负荷建造物消防负荷是指建造物内部在火灾发生时所需的消防设备和系统的负荷。
根据建造物的用途和规模，消防负荷的要求也不同。
普通来说，建造物的消防负荷包括以下几个方面：(1) 灭火器材：根据建造物的用途和面积确定所需的灭火器材种类和数量，如灭火器、灭火器箱等。
(2) 自动喷水灭火系统：根据建造物的火灾风险等级确定所需的自动喷水灭火系统的容量和数量。
(3) 火灾报警系统：根据建造物的规模和功能确定所需的火灾报警系统的类型和覆盖范围。
(4) 疏散通道和疏散设施：根据建造物的人员容量和疏散距离确定所需的疏散通道和疏散设施的数量和尺寸。
(5) 防烟排烟系统：根据建造物的功能和规模确定所需的防烟排烟系统的容量和数量。
2. 场所消防负荷场所消防负荷是指火灾发生时场所内所需的消防设备和系统的负荷。
不同的场所有不同的消防负荷要求。
以下是一些常见场所的消防负荷要求：(1) 住宅小区：根据住宅小区的规模和居住人口确定所需的消防水源、灭火器材和疏散通道等。
(2) 商场和超市：根据商场和超市的规模和人流量确定所需的消防设备和系统的容量和数量。
(3) 学校和大型活动场所：根据学校和大型活动场所的人员容量和疏散距离确定所需的消防设备和系统的负荷。
(4) 工厂和仓库：根据工厂和仓库的火灾风险等级确定所需的消防设备和系统的容量和数量。
二、消防电源消防电源是指在火灾发生时能够提供稳定电力供应的电源系统。
消防电源的可靠性对于保障消防设备和系统的正常运行至关重要。
下面将从电源类型和电源备份两个方面介绍消防电源的相关内容。
1. 电源类型消防电源可以分为以下几种类型：(1) 主电源：主电源是指建造物或者场所正常供电系统提供的电源。
消防供电及其配电线路要求

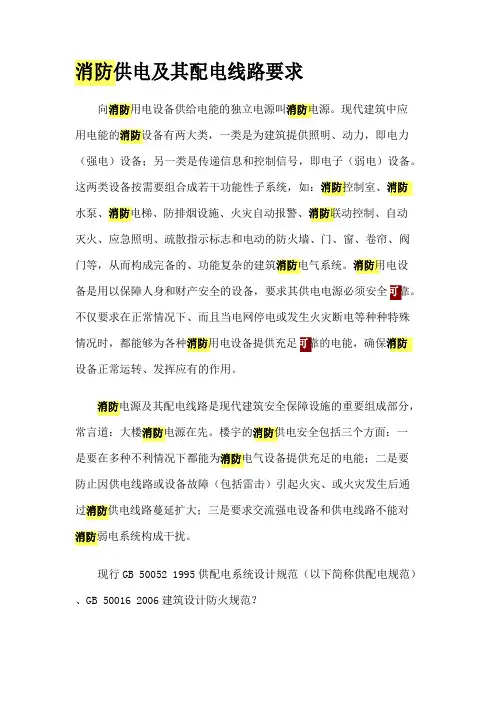

消防供电及其配电线路要求向消防用电设备供给电能的独立电源叫消防电源。
现代建筑中应用电能的消防设备有两大类，一类是为建筑提供照明、动力，即电力（强电）设备；另一类是传递信息和控制信号，即电子（弱电）设备。
这两类设备按需要组合成若干功能性子系统，如：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、消防联动控制、自动灭火、应急照明、疏散指示标志和电动的防火墙、门、窗、卷帘、阀门等，从而构成完备的、功能复杂的建筑消防电气系统。
消防用电设备是用以保障人身和财产安全的设备，要求其供电电源必须安全靠。
不仅要求在正常情况下、而且当电网停电或发生火灾断电等种种特殊情况时，都能够为各种消防用电设备提供充足靠的电能，确保消防设备正常运转、发挥应有的作用。
消防电源及其配电线路是现代建筑安全保障设施的重要组成部分，常言道：大楼消防电源在先。
楼宇的消防供电安全包括三个方面：一是要在多种不利情况下都能为消防电气设备提供充足的电能；二是要防止因供电线路或设备故障（包括雷击）引起火灾、或火灾发生后通过消防供电线路蔓延扩大；三是要求交流强电设备和供电线路不能对消防弱电系统构成干扰。
现行GB500521995供配电系统设计规范（以下简称供配电规范）、GB500162006建筑设计防火规范？（以下简称建规）以及其它相关防火规范对消防电源及其配电线路都作了相应规定和要求。
所以在消防电源及其配电线路设计中，必须认真考虑以最靠、合理、经济的方案满足消防供电要求。
2消防负荷的等级划分现行供配电规范根据其用电场所的重要性和中断供电在政治、经济上造成的损失或影响程度，将电力负荷等级划分为以下四级。
1.中断供电将造成人身伤亡时2.中断供电将在政治、经济上造成重大损失时，例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等3.中断供电将影响有重大政治、经济意义的用电单位的正常工作，例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷1.中断供电将在政治、经济上造成较大损失时，例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等2.中断供电将影响重要用电单位的正常工作，例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱不属于一级和二级负荷者为三级电力负荷建规、GB 500451995（2005年版）高层民用建筑设计防火规范？（以下简称高规）、GB501161998火灾自动报警系统设计规范（以下简称规）等现行防火规范，则根据建筑的结构、使用性质、火灾危险性、疏散和扑救难度、事故后果等基本情况，将建筑分为三大类，在同类建筑中消防负荷的供电等级与其它用电负荷相比处于最高供电等级，归纳起来，将消防负荷等级划分为以下三级。
供电系统负荷分级及供电要求规范
供电系统负荷分级及供电要求规范(一)负荷分级2.1.1 电力负荷应根据其重要性和中断供电所造成的政治影响、经济损失的程度，分为下列三级：一、一级负荷1.中断供电将造成人身伤亡者。
2.中断供电将造成重大政治影响者。
3.中断供电将造成重大经济损失者。
4.中断供电将造成公共场所秩序混乱者。
二、二级负荷1.中断供电将造成较大政治影响者。
2.中断供电将造成较大经济损失者。
3.中断供电将造成公共场所秩序混乱者。
三、三级负荷凡不属于一级和二级负荷者。
2.1.2 民用建筑中常用重要设备及部位的负荷分级参见表2-1。
2.1.3 按照《高层民用建筑设计防火规范》属于一类建筑的消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾事故照明、疏散指示标志和电动的防火门窗、卷帘、阀门等消防用电，为一级负荷。
属于二类建筑的上述消防用电，为二级负荷。
其他民用建筑的上述消防用电，其负荷等级按照《建筑设计防火规范》的规定执行。
常用重要设备及部位的负荷级别表2-1续表注：1.仅当建筑物为高层建筑时，其载客电梯用力、楼梯照明为二级负荷。
2.此处系指高等学校、科研院所中一旦中断供电将造成人身伤亡或重大政治影响、重大经济损失的实验室，例如：生物制品实验室等。
3.在面积较大的银行营业厅中，供暂时继续工作用的事故照明为一级负荷。
2.1.4 表2-1列为一级负荷的电子计算机，其机房及已记录的媒体存放间的事故照明为一级负荷。
2.1.5 在民用建筑中，电话站的电源为一级负荷。
2.1.6 当在民用主体建筑中有一级负荷时，与其有关的主要通道的照明为一级负荷。
2.1.7 表2-1所列的民用主体建筑中，当有大量一级负荷时，其附属的锅炉房、空调机房的电力及照明为二级负荷。
2.1.8 工业建筑电力负荷的分级可照有关专业部门的规定执行。
2.1.9 对负荷等级没有明确规定的重要用电设备及部位，应与工艺设计单位、建设单位协商确定。
(二)一级负荷的供电要求2.1.10 一级负荷应由两个电源供电。
一级、二级、三级用电负荷的划分-新版
用电负荷等级划分
用电负荷等级划分(总23页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电力工程总包及物资用电负荷等级分类及供电方案福建美宁电力电子工程公司二0一三年三月用电负荷等级分类及供电方案一、负荷分级由于不可能对所有的用电单位和用电设备都采取相同的供电措施，所以供配电设计应首先对用电单位和用电设备进行负荷分级。
负荷分级应根据用电单位（即电能用户）和用电设备的规模、功能、性质及其在政治、经济上的重要性进行确定。
负荷分级的目的和意义在于根据不同的负荷级别确定用电单位和用电设备的供电要求和供电措施，以保证供电系统的安全性、可靠性、先进性和合理性。
国际上普遍的做法是将负荷按应急电源自动切换的允许中断供电时间划分为0s、小于0.15s、0.5s、15s和大于15s五个级别，而我国则是沿用前苏联的做法，按用电单位或用电设备突然中断供电所导致后果的危险性和严重程度分为一、二、三级。
1．1符合下列一种或几种条件者，应划分为一级负荷：（1）中断供电将造成人身伤亡者。
例如医院手术室的照明及电力负荷、婴儿恒温箱、心脏起搏器等单位或设备。
（2）中断供电将在政治、经济上造成重大损失者。
例如国宾馆、国家级会堂以及用于承担重大国事活动的场所，中断供电将造成重大设备损坏、重大产品报废、连续生产过程被打乱需要长时间才能恢复的重点企业、一类高层建筑的消防设备等用电单位或设备。
（3）中断供电将影响有重大政治、经济意义的用电单位的正常工作者。
例如：重要交通枢纽、重要通信枢纽、不低于四星级标准的宾馆、大型体育场馆、大型商场、大型对外营业的餐饮单位以及经常用于国际活动的大量人员集中的公共场所等重要用电单位或设备。
（4）中断供电将造成公共秩序严重混乱的特别重要公共场所。
例如大型剧院、大型商场、重要交通枢纽等。
对于重要的交通枢纽、重要的通信枢纽、国宾馆、国家级及承担重大国事活动的会堂、国家级大型体育中心、经常用于重要国际活动的大量人员集中的公共场所等的中断供电将影响实时处理计算机及计算机网络正常工作或者中断供电将会发生爆炸、火灾、严重中毒以及特别重要场所中不允许中断供电的一级负荷为特别重要负荷。
各级负荷的供电方式
各级负荷的供电方式1 一级负荷用户和设备的供电措施1）供电电源。
①一级负荷用户应由两个电源应能承担本用户的全部一级负荷设备的供电（根据当地是源的可靠程度及用户要求，在已有两路市电的情况下，可增设自备电源）。
②当一级负荷设备容量在200kW以上或有高压用电设备时，应采用两个高压电源，这两个高压电源一般是由当地电力系统的两个区域变电站分别引来。
两个电源的电压等级宜相同。
但根据负荷需要及地区供电条件，采用不同电压更经济合理时，亦可经当地供电部门同意，采用不同电压供电；或自备柴油发电机。
③当需双电源供电的用电设备容量在100kW及以下，又难于从地区电力网取得第二电源时，宜从邻近单位取得第二低压电源，否则应设EPS或柴油发电机组备用电源。
④当一级负荷用户符合下列条件之一时，宜设置自备电源。
a. 根据当地供电部门的规定需设自备电源或外电源不能满足一级（含特别重要）负荷要求时。
b. 所在地区偏僻、远离电力系统等原因，设置自备电源较从电力系统取得第二电源经济合理时。
c. 有常年稳定余热、压差、废气可供发电，技术经济合理时。
⑤作为应急用电的自备电源与电力网的正常电源之间必须采取防止并列运行的措施。
⑥分散的小容量一级负荷，如电话机房、消防中心（控制室）、应急照明等，亦可采用设备自带的蓄电池（干电池）或集中供电的EPS作为自备应急电源。
⑦根据负荷对中断供电时间的要求，可分别选择下列应急电源。
a. 允许中断供电时间为15 s以上时，可选用快速自起动柴油发电机组，并设置与市电自动切换的装置，有防止与市电并联的措施。
b. 双电源自动切换装置的动作时间，能满足负荷对中断供电时间的要求时，可选用带自动投入装置的独立于正常电源的供电回路。
c. 允许中断供电时间仅为谨为毫秒级的负荷，可选用各类可靠的不间断供电装置。
2）供配电系统。
①一级负荷用户的变配电室内的高低压配电系统，均应采用单母线分段系统。
分列运行互为备用。
②一级负荷设备应采用双电源供电，并在最末一级配电装置处自动切换。
各类建筑对消防用电负荷等级
各类建筑对消防用电负荷等级的要求是什么（1）高层建筑属于一类建筑的消防用电应为一级负荷，属于二类建筑的消防用电应为二级负荷；（2）建筑高度超过50m的乙、丙类厂房和丙类库房，其消防用电设备应按一级负荷供电；（3）室外消防用水量超过30L/s的工厂、仓库，室外消防用水量超过35L/s的易燃材料堆场、甲类和乙类液体储罐或储罐区、可燃气体储罐或储罐区，超过1500个座位的影剧院、超过3000个座位的体育馆、每层面积超过3000 m²的百货楼、展览楼和室外消防用水量超过25L/s的其他公共建筑的消防用电应按二级负荷供电；（4）除以上规定外的民用建筑物、储罐（区）和露天堆场等的消防用电设备，可采用三级负荷供电。
引用最新各类负荷分级明细表（含人防负荷分级）2009-07-14 23:13:19| 分类：默认分类|字号订阅一类居住建筑包括高级住宅和十九层及十九层以上的普通住宅。
一类公共建筑包括医院；高级旅馆；建筑高度超过50m或每层建筑面积超过1000m²的商业楼、展览楼、综合楼、电信楼、财贸金融楼；建筑高度超过50m或每层建筑面积超过1500m²的商住楼；中央级和省级（含计划单列市）广播电视楼；网局级和省级（含计划单列市）电力调度楼；省级（含计划单列市）邮政楼、防灾指挥调度楼；藏书超过100万册的图书楼、书库；重要的办公楼、科研楼、档案楼；建筑高度超过50m 的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。
二类居住包括建筑十层至十八层的普通住宅。
二类公共建筑包括除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库；省级以下邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼；建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。
引用草才冯志文的最新各类负荷分级明细表（含人防负荷分级）注：我国的用电负荷只有一、二、三共三个负荷等级。
解析负荷分级及供电要求
3.0.9 备用电源的负荷严禁接入应急供电系统。
（三）建筑设计防火规范 GB50016-2006 11.1.1 建筑物、储罐（区）、堆场的消防用电设备，其电源应符
合下列规定：
1、除粮食仓库及粮食筒仓工作塔外，建筑高度大于50m的乙、丙 类厂房和丙类仓库的消防用电应按一级负荷供电；
2、下列建筑物、储罐（区）和堆场的消防用电应按二级负荷供电： 1）室外消防用电量大于30L/S的工厂、仓库； 2）室外消防用水量大于35L/S的可燃材料堆场、可燃气体储罐（区 ）和甲、乙类液体储罐（区）；
负荷级别
一级*
23
二级以上医院
一级
二级
24
一类高层建筑
走道照明、值班照明、警卫照明、障碍照明用电，主要业 务和计算机系统用电，安防系统用电，电子信息设备机房 用电，客梯用电，排污泵、生活水泵用电 主要通道及楼梯间照明用电，客梯用电，排污泵、生活水 泵用电
一级
25
二类高层建筑
二级
注：
1、负荷分级表中“一级*”为一级负荷中特别重要负荷；
3、二级负荷的供电要求 GB50052-2009 3.0.7 二级负荷的供电系统，宜由两回线路供电。在负荷较小或地区 供电条件困难时，二级负荷可由一路6KV及以上专用的架空线路供电。
区域降压站
单母线分段
（宜）
二级负荷
4、对GB50052-2009中3.0.8及3.0.9条如何理解？ 3.0.8 各级负荷的备用电源设置可根据用电需要确定。
负荷级别 一级*
一级
21
旅游饭店
二级
一级* 一级 二级
22
科研院所、 高等院校
序号
建筑物名称
用电负荷名称 重要手术室、重症监护等涉及患者生命安全的设备（如呼 吸机等）及照明用电 急诊室、监护病房、手术部、分娩室、婴儿室、血液病房 的净化室、血液透析室、病理切片分析、核磁共振、介入 治疗用CT及X光机扫描室、血库、高压氧仓、加速器机房、 治疗室及配血室的电力照明用电，培养箱、冰箱、恒温箱 用电，走道照明用电，百级洁净度手术室空调系统用电、 重症呼吸道感染区的通风系统用电 除上栏所述之外的其他手术室空调系统用电，电子显微镜、 一般诊断用CT及X光机用电，客梯用电，高级病房，肢体 伤残康复病房照明用电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一级负荷供电
▶设置场所
1）建筑高度大于50m的乙、丙类厂房和丙类仓库；
2）一类高层民用建筑。
▶供电方式
1）一级负荷供电应由两个电源供电，且应满足下述条件：当一个电源发生故障时，另一个电源不应同时受到破坏；一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
应急电源可以是独立于正常电源的发电机组、供电网中独立于正常电源的专用的馈电线路、蓄电池或干电池。
2）结合目前我国经济和技术条件、不同地区的供电状况以及消防用电设备的具体情况，具备下列条件之一的供电，可视为一级负荷：电源来自两个不同发电厂；电源来自两个区域变电站（电压一般在35kV及以上）；电源来自一个区域变电站，另一个设置自备发电设备。
二级负荷供电
▶设置场所
1）室外消防用水量大于30L/s的厂房（仓库）；
2）室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐（区）和甲、乙类液体储罐（区）；
3）粮食仓库及粮食筒仓；
4）二类高层民用建筑；
5）座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000m2的商店和展览建筑，省（市）级及以上的广播电视、
电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑。
▶供电方式
二级负荷的供电系统，要尽可能采用两回线路供电。
在负荷较小或地区供电条件困难时，二级负荷可以采用一回6kV及以上专用的架空线路或电缆供电。
当采用架空线时，可为一回架空线供电；当采用电缆线路，应采用两根电缆组成的线路供电，其每根电缆应能承受100％的二级负荷。
三级负荷供电
▶设置场所
除规范要求使用一级、二级负荷供电外的建筑物、储罐（区）和堆场等。
▶供电方式
1）三级消防用电设备采用专用的单回路电源供电，并在其配电设备设有明显标志。
其配电线路和控制回路应按照防火分区进行划分。
2）消防水泵、消防电梯、防排烟风机等消防设备，应急电源可采用第二路电源、带自起动的应急发电机组或由二者组成的系统供电方式。
3）消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，要在最末一级配电箱处设置自动切换装置。
