T2高精度紫铜板带
紫铜止水带、T2止水铜带止水原理
紫铜止水带、T2止水铜带止水原理紫铜止水带、T2止水铜带是工程中常用的金属止水带其中之一，也可以采用紫铜板止水带、不锈钢止水带等，本产品主要用于钢筋混凝土结构、水坝及其它大型工程。
采用钢板止水带它可改变水的渗透路径，延长水的渗透路线。
在渗漏水可能含有腐蚀成分的施工环境中，金属板止水带能起到一定的抗腐蚀作用。
在防护工程中，采用紫铜板止水带可确保工程的防护效果。
金属板止水带也常用于抗渗要求较高、且面积较小的工程，如冶炼厂的浇铸坑、电炉基坑等。
我公司工程止水材料批发中心欢迎新老客户使用本产品!板腻子止水带是采用优质高分子材料与镀锌板复合而成的橡胶止水带产品。
其中橡胶腻子的主体材料具有耐老化性能优良，特强的自粘性；夏季高温不流淌。
冬季低温不发脆；并具有优异的耐水、耐酸碱和耐老化性能；使用寿命长，产品本身无毒，环境良好。
为了承受一定的弯曲和压力。
中间来有0.4或0.6mm的钢板。
该止水带对建筑缝之间提供可靠的防水、防渗功能。
钢板橡胶止水带是将镀锌钢板插入硫化好的橡胶中，橡胶采用国产一级特种橡胶与促进剂量、防老剂等，经混炼、挤压后与镀锌钢板粘合而成的一种新型接缝止水产品。
这种止水带可以有效地防止各种荷载下产生的弹性、变形及施工缝的温差变化，起到坚固密封。
并且能有效的防止施工缝漏水，渗水，并对各种作用力起到缓冲作用。
本产品具有耐老化性能优良，特强的自粘性；夏季高温不流淌。
冬季低温不发脆；并具有优异的耐水、耐酸碱和耐老化性能；使用寿命长，紫铜止水带、T2止水铜带产品本身无毒，环境良好。
为了承受一定的弯曲和压力。
中间来有0.4或0.6mm的钢板。
本产品可以对建筑缝之间提供可靠的防水、防渗功能。
当使用紫铜止水带、T2止水铜带普通橡胶止水带时，如果建筑结构变形大时，橡胶止水带则随着结构的沉降，其横向截面拉长，变薄，超过其疲劳变形极限时，很可能会形成新的渗漏缝隙。
我们可以根据用户要求生产各种非标型号的产品，并满足各种工程上的实际需要。
T2高精度紫铜板带
紫铜 T2典型用途用作导电、导热、耐腐蚀器材，如电线、电缆、导电螺钉，化工用蒸发器，电气开关、垫圈、汽车水箱，无线电元件，接线柱等.艾 荔 艾 T2 国家标准 T2 美国标准 C11000 日本标准C1100导电率 97 %IACS 电导率 57 MS/m 热导率 388 W/(m.K) 热膨胀系数 17.64 10-6/K 密度 8.89 g/cm 3 弹性模量 115 GPa 比热容 0.386 J/(g.K) 泊松比 0.34—工艺性能 冷加工性能 优良 切削性 一般 电镀性 优良 热镀锡性 优良 软钎焊性 优良 电阻焊 不适合 气体保护焊不适合状 态 抗拉强度(MPa)延伸率（A 11.3，%）维氏硬度 M O60 ≥195 ≥30 ≤70 Y4 H01 215-275 ≥25 60-90 Y2 H02 245-345 ≥8 80-110 Y H04 295-380 ≥3 90-120 TH06≥350—≥110厚度（mm）0.08-0.15 >0.15-0.20 >0.2-0.3 >0.3-0.4 >0.4-0.6 >0.6-0.8 公差（mm）±0.0025 ±0.004 ±0.005 ±0.0075 ±0.01 ±0.0125 厚度（mm）>0.8-1.2 >1.2-1.5 >1.5-2.0 >2.0-2.6 >2.6-3.0 >3.0-4.0 公差（mm）±0.015 ±0.02 ±0.025 ±0.03 ±0.04 ±0.05厚度（mm）0.08-0.5 >0.5-1.0 >1.0-1.8 >1.8-3.0 >3.0-4.0宽度及公差（mm）5-50 ±0.05 ±0.08 ±0.1 ±0.2 ±0.3 >50-100 ±0.075 ±0.1 ±0.15 ±0.2 ±0.3 ＞100 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5侧边弯曲度h（mm/m）宽度（mm）厚度（mm）0.08-0.6 >0.6-2.0 >2.0-4.0≤9≤1.0≤1.0 —>9-13≤1.0≤1.0 —>13-25≤1.0≤1.0 —>25-50≤1.5≤1.0 —>50-100≤1.5≤1.5 —>100-625≤1.5≤1.5 —横向弯曲度宽度L（mm）5-50 >50-200 >200-625 横向弯曲度h（mm），不大于0.01×L 0.015×L 0.02×L纵向平整度（蛇形）宽度（mm）5-100>100-625纵向平直度h（mm/m）≤3 ≤5扭曲度宽度（mm）≤30>30-100>100-625 扭曲度（°）≤10 ≤5—翘曲度宽度（mm）≤100>100-300>300-625翘曲度h（mm/m）≤50 ≤100—扭曲度检测方法横向弯曲度检测方法纵向平整度检测方法翘曲度检测方法侧边弯曲度检测方法。
二号铜T2力学性能化学成分介绍

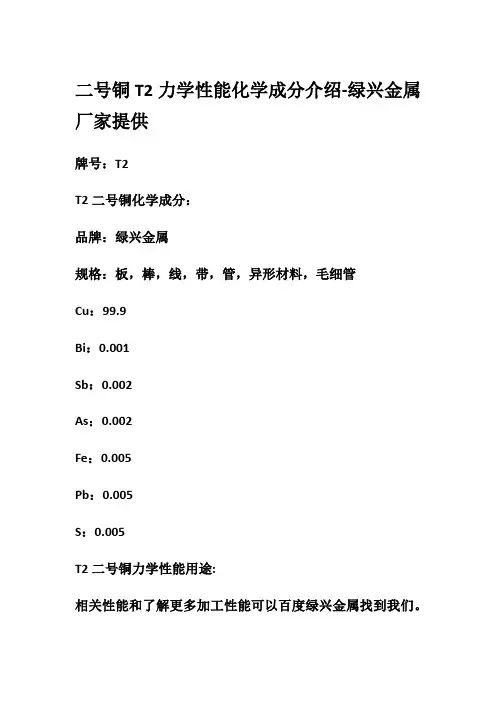

二号铜T2力学性能化学成分介绍-绿兴金属厂家提供牌号：T2T2二号铜化学成分：品牌：绿兴金属规格：板，棒，线，带，管，异形材料，毛细管Cu：99.9Bi：0.001Sb：0.002As：0.002Fe：0.005Pb：0.005S：0.005T2二号铜力学性能用途:相关性能和了解更多加工性能可以百度绿兴金属找到我们。
紫铜T2的维氏硬度小于等于70HV.T2铜是铜银合金，其中铜的铜+银元素含量>99.9O即可，对磷元素没有要求。
深圳市绿兴金属有限公司成立于2008年，位于深圳市龙岗区龙岗大道建材市场，占地面积40多亩，公司注册资金1000万元，是一家集生产与销售一体的公司。
绿兴金属公司目前主要经营进口及国产优质硅青铜，紫铜，锡青铜，无氧铜，铍铜，铍青铜，铝青铜，碲铜，白铜，钨铜，磷铜，铅黄铜，合金铝，纯铝、透气钢，钛合金等金属原材料。
材料规格分为以下几大总类：薄板，中厚板，棒，线，带，箔，管，扁条，六角棒，六角管，方棒，方通。
主要用作导电、导热、耐蚀器材。
如电线、电缆、导电螺钉、爆破用雷管、化工用蒸发器、贮藏器及各种管道。
紫铜T2有良好的导电·导热·耐蚀和加工性能，可以焊接和钎焊。
含降低导电·导热性的杂质较少，微量的氧对导电·导热和加工等性能影响不大，但易引起“氢病”，不宜在高温（如>370°）还原性气氛中加工（退火·焊接等）和使用。
紫铜的性能——紫铜一般可近似认为是纯铜，导电性、塑性都较好，但强度、硬度较差一些。
紫铜具有优良的导热性﹑延展性和耐蚀性。
紫铜中的微量杂质对铜的导电、导热性能有严重影响。
其中钛、磷、铁、硅等显著降低电导率,而镉、锌等则影响很小。
硫、硒、碲等在铜中的固溶度很小,可与铜生成脆性化合物,对导电性影响不大，但能降低加工塑性。
紫铜在大气、海水和某些非氧化性酸（盐酸、稀硫酸）、碱、盐溶液及多种有机酸（醋酸、柠檬酸）中，有良好的耐蚀性，用于化学工业。
金田T2紫铜材质证明
Heet NO.
牌号
Grade
规格
Size
支数
Quan
Tititle
重量
Weight
(KG)
交货状态
Suppb
Condition
检验技术标准
Specification
化学成分Chemical Composition %
铜+银
CuAg
锡
Sn
锌
Zn
铅
Pb
镍
Ni
铁
Fe
铍
Sb
硫
S
B1831280
C1100
(%)
压扁试验
FlaRaning
Test
扩口试验
Flaring
Test
晶间腐蚀
Interurvstalline
表面质量
Surface
Finish
外形尺寸
Dimensional Check
超声波控伤
Ultrasonic Text
涡流探伤
Eddy Current Test
245
345
8
合格
合格
合格
合格
合格
／
／
本产品已按上述要求进行制造和试验，其结果符合要求。特此证明。
We hereby certify that the products were manufactured and tested strictly according to specifications and
Customers purchase order.
备注
技术监督Technique Supervise质检员Inspecgor陈军签发日期：Date of issue:2015年3月17日
纯铜T2数据

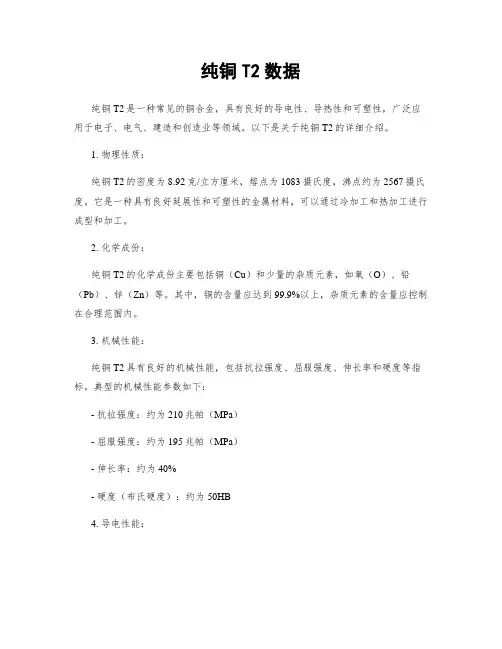

纯铜T2数据纯铜T2是一种常见的铜合金，具有良好的导电性、导热性和可塑性，广泛应用于电子、电气、建造和创造业等领域。
以下是关于纯铜T2的详细介绍。
1. 物理性质：纯铜T2的密度为8.92克/立方厘米，熔点为1083摄氏度，沸点约为2567摄氏度。
它是一种具有良好延展性和可塑性的金属材料，可以通过冷加工和热加工进行成型和加工。
2. 化学成份：纯铜T2的化学成份主要包括铜（Cu）和少量的杂质元素，如氧（O）、铅（Pb）、锌（Zn）等。
其中，铜的含量应达到99.9%以上，杂质元素的含量应控制在合理范围内。
3. 机械性能：纯铜T2具有良好的机械性能，包括抗拉强度、屈服强度、伸长率和硬度等指标。
典型的机械性能参数如下：- 抗拉强度：约为210兆帕（MPa）- 屈服强度：约为195兆帕（MPa）- 伸长率：约为40%- 硬度（布氏硬度）：约为50HB4. 导电性能：纯铜T2是一种优良的导电材料，具有低电阻率和良好的电流传导性能。
其电阻率约为0.0172微欧米·米（Ω·m），适合于创造导线、电缆和电子元器件等需要高导电性能的应用。
5. 导热性能：纯铜T2具有良好的导热性能，适合于创造散热器、换热器和导热模组等热传导要求较高的应用。
其导热系数约为385瓦特/米·开尔文（W/m·K）。
6. 耐腐蚀性能：纯铜T2在常温下对大多数非氧化酸、碱和盐溶液具有良好的耐腐蚀性能。
然而，它对氨、硫化氢等具有腐蚀性的物质较为敏感。
因此，在特定环境中应注意保护和防腐措施。
7. 加工性能：纯铜T2具有良好的可塑性和可加工性，可以通过冷加工（如拉伸、弯曲、冲压）和热加工（如锻造、挤压、铸造）等方法进行成型和加工。
综上所述，纯铜T2是一种具有良好导电性、导热性和可塑性的铜合金材料。
它在电子、电气、建造和创造业等领域有着广泛的应用前景。
在选择和应用纯铜T2时，需要根据具体的需求和环境条件，综合考虑其物理性质、化学成份、机械性能、导电性能、导热性能和耐腐蚀性能等因素。
T2紫铜板介绍
T2紫铜板介绍材料名称：纯铜板（半硬,0.5～10mm）牌号：T2标准：GB/T 2040-1989●特性及适用范围：有良好的导电、导热、耐蚀和加工性能,可以焊接和钎焊。
含降低导电、导热性杂质较少,微量的氧对导电、导热和加工等性能影响不大，但易引起“氢病”，不宜在高温（如＞370℃）还原性气氛中加工（退火、焊接等）和使用。
●化学成份：铜＋银CuAg：≥99.90锡Sn ：≤0.002锌Zn：≤0.005铅Pb：≤0.005铅Pb：≤0.005镍Ni：≤0.005铁Fe：≤0.005铍Sb ：≤0.002硫S ：≤0.005砷As ：≤0.002铋Bi：≤0.001氧O：≤0.06注：≤0.1（杂质）试样尺寸：厚度0.5～10●热处理规范：热加工温度900～1050℃;退火温度500～700℃;冷作硬化铜的再结晶开始温度200～300℃。
T3纯铜材料名称：纯铜带材（软,≥0.3mm）牌号：T3标准：GB/T 2059-2000●特性及适用范围：有较好的导电、导热、耐蚀和加工性能,可以焊接和钎焊。
但含降低导电、导热性杂质较多,含氧量较T2更高，更易引起“氢病”,不能在高温（如＞370℃）还原性气氛中加工（退火、焊接等）和使用。
●化学成份：铜＋银Cu＋Ag：≥99.70锡Sn ：≤0.05铅Pb：≤0.01镍Ni：≤0.2铁Fe：≤0.05锑Sb ：≤0.005硫S ：≤0.01砷As ：≤0.01铋Bi：≤0.002氧O：≤0.1注：≤0.3（杂质）●力学性能：抗拉强度σb （MPa）：≥205伸长率δ10 （％）：≥30注：带材的室温拉伸力学性能试样尺寸：厚度≥0.3●热处理规范：热加工温度900～1050℃;退火温度500～700℃;冷作硬化铜的再结晶开始温度200～300℃。
[1]C1100紫铜带材料名称：纯铜带材（半硬,≥0.3mm）牌号：C1100标准：GB/T 2059-2000●特性及适用范围：有良好的导电、导热、耐蚀和加工性能,可以焊接和钎焊。
紫铜t2化学成分
紫铜t2化学成分
紫铜t2是一种常见的铜合金，由铜和少量的其它元素组成。
它的化学成分十分稳定，在制造和使用过程中都有着重要的应用。
以下是紫铜t2的化学成分及其特性：
1. 铜
铜是紫铜t2的主要成分，占比超过90%。
铜具有很高的导电和导热性能，因此紫铜t2在电气和电子领域得到广泛应用。
此外，铜还具有很好的可加工性和耐腐蚀性。
2. 砷
紫铜t2中的砷含量通常在0.5%以内。
砷对铜的固溶度有一定影响，能够改善紫铜t2的硬度和强度。
但是高浓度的砷会降低紫铜t2的可塑性和延展性。
3. 锌
紫铜t2中的锌含量通常不超过1%。
锌能够促进铜的晶粒细化，提高紫铜t2的强度和韧性。
此外，锌还能提高紫铜t2的耐腐蚀性和耐磨性。
4. 锡
紫铜t2中的锡含量通常不超过0.5%。
锡能够提高紫铜t2的强度和硬度，提高其耐疲劳性和耐蚀性。
同时，锡还能够提高紫铜t2的焊接性能。
5. 铁
紫铜t2中的铁含量通常不超过0.5%。
铁会降低紫铜t2的导电性和导热性，但同时也能改善铜的强度和硬度。
此外，铁还能提高紫铜t2的耐
磨性和耐腐蚀性。
总之，紫铜t2的化学成分对其性能有着重要的影响，针对不同的应用
场景需要选择不同的成分配比和加工工艺。
t2铜带对应标准
t2铜带对应标准
T2铜带是一种常见的铜带材料，它在国际和国内都有相应的标准对应。
国际标准：
- ASTM B152/B152M：该标准规定了铜和铜合金薄板、薄带和薄片的要求和测试方法，T2铜带在其中有相应的规定。
国内标准：
- GB/T 5231-2012：该标准是中国国家标准，规定了铜和铜合金带材的分类、尺寸、形状、技术要求、试验方法、检验规则和标志、包装、运输和质量证明等内容，其中包括了对T2铜带的要求。
此外，根据不同的应用领域，T2铜带还可能有其他行业或企业标准的对应，如电子、电气、建筑等。
在使用T2铜带时，应参考相应的标准进行选材和验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紫铜 T2
典型用途
用作导电、导热、耐腐蚀器材，如电线、电缆、导电螺钉，化工用蒸发器，电气开关、垫圈、汽车水箱，无线电元件，接线柱等.
艾 荔 艾 T2 国家标准 T2 美国标准 C11000 日本标准
C1100
导电率 97 %IACS 电导率 57 MS/m 热导率 388 W/(m.K) 热膨胀系数 17.64 10-6/K 密度 8.89 g/cm 3 弹性模量 115 GPa 比热容 0.386 J/(g.K) 泊松比 0.34
—
工艺性能 冷加工性能 优良 切削性 一般 电镀性 优良 热镀锡性 优良 软钎焊性 优良 电阻焊 不适合 气体保护焊
不适合
状 态 抗拉强度(MPa)
延伸率（A 11.3，%）
维氏硬度 M O60 ≥195 ≥30 ≤70 Y4 H01 215-275 ≥25 60-90 Y2 H02 245-345 ≥8 80-110 Y H04 295-380 ≥3 90-120 T
H06
≥350
—
≥110
厚度（mm）0.08-0.15 >0.15-0.20 >0.2-0.3 >0.3-0.4 >0.4-0.6 >0.6-0.8 公差（mm）±0.0025 ±0.004 ±0.005 ±0.0075 ±0.01 ±0.0125 厚度（mm）>0.8-1.2 >1.2-1.5 >1.5-2.0 >2.0-2.6 >2.6-3.0 >3.0-4.0 公差（mm）±0.015 ±0.02 ±0.025 ±0.03 ±0.04 ±0.05
厚度（mm）0.08-0.5 >0.5-1.0 >1.0-1.8 >1.8-3.0 >3.0-4.0
宽度及公差（mm）
5-50 ±0.05 ±0.08 ±0.1 ±0.2 ±0.3 >50-100 ±0.075 ±0.1 ±0.15 ±0.2 ±0.3 ＞100 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5
侧边弯曲度h（mm/m）
宽度（mm）
厚度（mm）
0.08-0.6 >0.6-2.0 >2.0-4.0
≤9≤1.0≤1.0 —
>9-13≤1.0≤1.0 —
>13-25≤1.0≤1.0 —
>25-50≤1.5≤1.0 —
>50-100≤1.5≤1.5 —
>100-625≤1.5≤1.5 —
横向弯曲度
宽度L（mm）5-50 >50-200 >200-625 横向弯曲度h
（mm），不大于
0.01×L 0.015×L 0.02×L
纵向平整度（蛇形）
宽度（mm）5-100>100-625纵向平直度h
（mm/m）
≤3 ≤5
扭曲度
宽度（mm）≤30>30-100>100-625 扭曲度（°）≤10 ≤5—
翘曲度
宽度（mm）≤100>100-300>300-625翘曲度h（mm/m）≤50 ≤100—
扭曲度检测方法
横向弯曲度检测方法
纵向平整度检测方法
翘曲度检测方法
侧边弯曲度检测方法。
