试验筛修正系数的检定规程
粉煤灰筛子校正系数及试验误差及精度记录郑州20120520

水泥负压筛析仪(配0.08、0.045筛子)水泥标准筛:Ф125×80mm 水泥负压筛:Ф150×25mm水泥负压筛是河北路仪公路仪器有限公司生产的优质产品,本产品经过ISO质量认证,公司主要生产水泥负压筛负压筛路仪水泥标准筛、水泥负压筛析仪、水泥细度负压筛析仪等水泥试验仪器等。
电话:0317-*******三、校验方法1、采用电子计时表测试数显时间控制器是否准确。
2、用目测检查橡胶密封圈是否老化、损坏,确定筛析仪的密封程度。
3、水泥负压筛析仪(配0.08、0.045筛子)按动电源开关,旋转调压风门,使仪器空运转是否能达到负压4000~6000Pa。
若达不到,说明抽气效率不够,应打开抽尘器,抖动布袋,将吸附在布袋上的水泥抖下,使布孔畅通,至负压正常为止。
4、将水泥细度筛筛网对着光照看,观察筛网是否有堵塞破洞现象。
5、水泥细度筛修正系数测定方法:(1)水泥负压筛析仪(配0.08、0.045筛子)用一种已知80μm标准筛筛余百分数的水泥细度标准粉(该试样受环境影响筛余百分数不发生变化)作为标准样。
按负压筛析法操作程序测定标准样在水泥细度筛上的筛余百分数。
(2)试验筛修正系数按下式计算:C = Fn / Ft式中:C—试验筛修正系数;Fn─标准样给定的筛余百分数,%Ft—标准样试验筛上的筛余百分数,%修正系数计算至0.01。
水泥负压筛析仪(配0.08、0.045筛子)(3)水泥试样筛余百分数结果修正按下式计算:Fc = C?F式中:C—试验筛修正系数;F—水泥试样筛修正前的筛余百分数,%四、校验结果处理全部项目均符合技术要求为合格。
五、校验周期、记录与证书校验周期为6个月,或使用前校验。
校验记录格式见下表。
水泥负压筛析仪(配0.08、0.045筛子)水泥负压筛析仪自检校验方法一、技术要求1、数显时间控制器误差2min±5s2、筛析仪性能,要求求密封良好,负压可调范围为4000~6000Pa。
土工标准筛校验规程

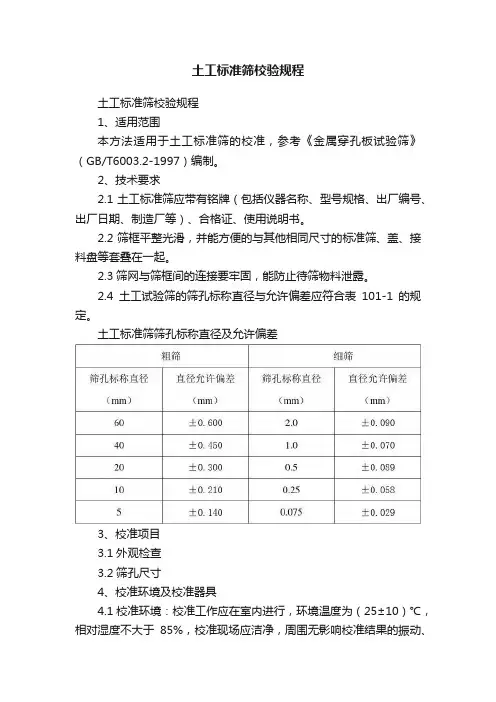

土工标准筛校验规程土工标准筛校验规程1、适用范围本方法适用于土工标准筛的校准,参考《金属穿孔板试验筛》(GB/T6003.2-1997)编制。
2、技术要求2.1土工标准筛应带有铭牌(包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等)、合格证、使用说明书。
2.2筛框平整光滑,并能方便的与其他相同尺寸的标准筛、盖、接料盘等套叠在一起。
2.3筛网与筛框间的连接要牢固,能防止待筛物料泄露。
2.4土工试验筛的筛孔标称直径与允许偏差应符合表101-1的规定。
土工标准筛筛孔标称直径及允许偏差3、校准项目3.1外观检查3.2筛孔尺寸4、校准环境及校准器具4.1校准环境:校准工作应在室内进行,环境温度为(25±10)℃,相对湿度不大于85%,校准现场应洁净,周围无影响校准结果的振动、污染、腐蚀气体。
4.2校准器具4.2.1游标卡尺:量程不小于300mm,分度值为0.02mm。
4.2.2专用通止规。
4.2.3刻度放大镜:放大倍数不小于40倍,测量精度优于0.01mm。
5、校验规程5.1外观检查:按本方法2.1-2.3条要求对土工标准筛进行外观检查。
5.2筛孔尺寸校准:5.2.1用游标卡尺测量60-5mm筛的筛孔直径,单个测值与筛孔标称直径之差为直径偏差;2mm及1mm筛用专用通止规直接进行校准;孔径0.5mm及其以下筛的校准参照《标准筛校验规程》(JTJZ02-01)。
5.2.2校准时,对每一筛孔用游标卡尺在筛孔内沿着不同的方向进行测量,读取直径最大值。
60mm、40mm试验筛应对所有筛孔全部进行测量;20mm试验筛在筛面上选定的任一区域,沿着不同方向的两条直线全部测量;20mm以下试验筛,在筛面上选定任一区域,沿着不同方向的两条直线(每条直线至少100mm)进行测量。
5.3结果处理:填写校准记录表,提交审核确认。
6、校准周期校准周期一般不超过12个月。
7、参考文件JJF 1071国家计量校准规范编写规则JJF 1001 通用计量术语及定义GBT/T 8170 数值修约规则与极限数值的表示和判定8、记录表格《校验记录表》土工标准筛校准记录表。
砂试验筛校验规范

砂试验筛校验规范1 目的1.1 本方法适用于新购和使用中的普通混凝土用砂试验筛和建筑用砂试验筛的校验。
2 技术要求2.1 外观整洁,有型号、规格、制造厂。
2.2 筛框平整光滑,并且能方便地与筛框基本尺寸相同的其他筛、盖、接料盘等套叠在一起。
筛网与筛框间的连接能防止待筛物料的泄漏。
2.3 筛框内径为(300±5)mm或(200±5)mm。
2.4砂试验筛的圆孔筛筛孔直径及允许偏差应符合表007-1的要求。
表007-1 圆孔试验筛基本尺寸及允许偏差筛孔直径W(mm)直径偏差(mm)筛孔直径W(mm)直径偏差(mm)5.0 ±0.14 2.5 ±0.112.5 砂试验筛的方孔筛筛孔尺寸及偏差应符合表007-2的要求。
筛孔公称直径尺寸筛孔边长尺寸筛孔允许偏差(mm)平均偏差±X 平均偏差±Y10.00mm 9.5mm 0.68 0.305.00mm 4.75mm 0.41 0.182.50mm 2.36mm 0.25 0.081.25mm 1.18mm 0.16 0.04630um 600um 0.101 0.021315um 300um 0.065 0.012160um 150um 0.043 0.006680um 75um 0.029 0.0041 2.5.1 单个方筛尺寸应不大于W+X。
2.5.2 方孔筛筛孔平均尺寸应不大于W+Y,不得小于W-Y。
3 校验项目3.1 外观。
3.2 筛框内径。
3.3 筛孔尺寸。
4 校验用器具4.1 刻度放大镜:放大倍数40倍,测量精度0.01。
4.2 游标卡尺:量程300mm,分度值为0.02mm。
4.3 钢直尺:量程300mm,分度值为1.0mm。
5 校验方法5.1 按2.1~2.3条技术要求对标准筛进行外观和资料检查。
5.2 用游标卡尺测量筛孔内径。
5.3 5mm(4.75mm)以上筛孔用游标卡尺测量尺寸,测孔数应不少于总数的20%。
自校设备校准规程

第七章自校设备校准规程一、自校设备校验步骤(一)水泥细度筛自检操作规程1. 范围本规程适用于新的和使用中的水泥细度筛的检定。
2. 技术要求 2.1 新筛应带有铭牌,合格证和说明书。
2.2 筛布应绷紧,不允许有皱褶、松弛、断丝、方孔成菱形等缺陷。
2.3 筛子外观不得有伤痕,脱焊或筛布堵塞等现象。
2.4 筛子修正系数应在0.80—1.20范围内。
3. 检定器具标准粉(国家水泥质检中心专售) 4. 检定周期:3个月5. 检定方法 5.1 试验筛应用已知0.080mm标准筛筛余百分数的粉状标准样品进行标定。
5.2 按照《细度检验操作规程》测定标准样品在筛上的筛余百分数。
重复测定两次,两次测定筛余差值大于0.2%时应测定第三次,取两次筛余差值在0.2%以内的平均值和修正系数. 5.3 计算细度筛的修正系数(准确至0.01):C=Fn/Ft式中:C--------细度筛的修正系数;Fn ------标准样品给定的筛余百分数,%;Ft-------标准样品在细度筛上的筛余百分数,%。
5.4 对细度筛筛余百分数进行修正:FCFC式中:FC-------试样修正后的筛余百分数,%;C--------细度筛的修正系数;F--------试样修正前的筛余百分数,%。
6. 检定结果处理 6.1 技术要求符合“2”中的规定,方可确认被检水泥细度筛合格。
6.2 水泥细度筛检定结果和结论,由检定员签字后生效。
(二)比表面积仪自检操作规程1. 范围适用于新的和使用中的比表面积仪的检定。
2. 技术要求用标准粉按检验方法标准中的规定进行检测,其结果与原仪器采用的标准时间相差不超过2%。
3. 检定用标准器具标准粉、秒表(分度值0.1秒)4. 检定周期:12个月5. 检定方法按比表面积测定的作业指导书对标准粉进行检验,测定标准粉的透气时间,精确至0.1秒,透气试验要重复称取两次标准粉分别进行,当两次透气时间的差超过1.0秒时,要测第3遍,取两遍不超过1.0秒的平均透气时间,与原仪器采用的标准时间进行比较,相差不应超过2%,否则,要重新确定标准时间和对仪器进行重新标定。
试验筛修正系数的检定规程

试验筛修正系数的检定规程1.目的为使试验筛检定规范化,使其始终在预定状态下工作,确保细度测定的准确性和可比性,特制定本规程。
2.范围适用于水泥生产过程中各粉状物料检验用试验筛的检定。
3.相关文件下列标准所包含的条文,通过在本规程中引用而构成本规程的条文。
本规程发布时,所示版本均为有效。
所有使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB/T1345-91水泥细度检验方法JC/T728-1996《水泥物理检验仪器标准筛》JJG(建材)106-1999 水泥标准筛检定规程4.主要内容4.1 检定条件及检定用标准器具.在无腐蚀性气体的室内进行检定.细度标准粉(二级).钢直尺量程300 mm,分度值0.5mm4.2技术要求及检定方法4.2.1首次使用检定用目测法检查其铭牌(包括名称、规格、型号、出厂日期、出厂编号、制造厂等),合格证和说明书。
4.2.2 筛子结构应符合GB/T134 5-91的规定,筛框有效尺寸要求如下表:筛框有效尺寸一览表用钢直尺进行检测。
4.2.3 用目测法检查筛外观不得有伤痕、脱焊或筛布堵塞等现象;筛布应绷紧,不允许有皱褶、松驰、断丝、方孔成菱形等缺陷。
4.2.4 使用中的筛子修正系数C应在0. 85~1.15范围内,新筛在0. 85—1.05范围内。
用标准粉按GB/T1345-91重复测定二次筛余来检定。
二次测定筛余差值大于0. 2%时,应测定第三次,取二次筛余差值在0. 2%以内的平均值和修正系数。
试验筛的修正系数按下式计算:C= Fn/Ft式中:c-试验筛修正系数Fn -标准样给定的筛余百分数%Ft -标准样在试验筛上的筛余百分数%修正系数计算至0.01水泥试样筛余百分数结果修正按下式计算:Fc =C.F式中:Fc -水泥试样修正后的筛余百分数c-试验筛修正系数F-水泥试样修正前的筛余百分数。
4.3 检定周期及结果处理.检定周期三个月或检测样品达到150个时自检,特殊情况可提前。
水泥负压筛析仪校准规程

水泥细度负压筛校准规程
TYJC C—2007—8
一、概述
1.1本方法适用于新的和使用过程的水泥负压标准筛修正系数自校。
1.2水泥是用于负压测定水泥的细度,在标准筛孔检定周期内,使用一定的时间,由于水泥颗粒堵塞筛孔影响水泥筛余量,根据GB1346-2005水泥细度试验标准规定进行标准粉修正要求,特制定本规程。
二、技术要求
2。
1经计量单位检定合格的水泥负压筛析仪,数显时间控制器2min±5s;负压可调至4000 Pa~6000Pa。
2.2水泥细度筛无破洞现象,其修正系数应在0。
80~1。
20范围内.
三、检测用标准器具
3.1天平:称量100g,分度值0.01g。
3。
2细度标准粉。
四、校验方法
4.1目测检查橡胶密封圈是否老化或损坏,确定筛析仪密封程度。
4.2打开电源开关,旋转调压风门,使仪器空运转是否能达到负压4000Pa~6000Pa。
若达不到说明抽气效率不够,应检查吸尘器,清除水泥粉等工作至达到要求为止。
4.3按水泥细度检验规程进行筛析校验。
五、结果处理
5。
1修正系数按下列计算:
C = F n / F i
式中C—试验筛修正系数;
F n-标准粉给定的筛余百分数%;
F i-标准粉在试验筛上的筛余百分数%;修正系数计算至0.01。
六、附录
6.1校验周期100次须修正一次。
6。
2校验结果记录。
水泥细度试验筛修正系数校验记录表仪器编号:
批准:审核:检定:。
标准负压筛的校验规程

标准负压筛的校验规程
4.1校验所需仪器:
4.1.1经过校验过的天平;
4.1.2标准粉。
4.2校验所需仪器的技术指标:分度值为0.1g
4.3校验方法:
4.3.1操作步骤:称取25g标准粉,置于试验筛内,启动负压筛析仪,其负压在4000—6000Pa范围内,筛析2分钟自动停止,称筛余物,重复上述操作3次,分别计算出结果,如果三次实验结果有超出误差的,剔除后,用剩下的两个结果计算出平均值,再与标准结果进行比较,从而计算出修正系数。
4.3.2计算公式:F=R S/Wⅹ100
F——水泥试样筛余百分数% Rs——水泥筛余物的质量g
W——水泥试样的质量g
4.3.3试样筛修正系数计算公式:C=Fn/Ft
C——试验筛修正系数Fn——标准样给定的筛余百分数%
Ft——标准样在试验筛上的筛余百分数%
修正系数精确至0.01,使用中的筛子修正系数C应在0.85—1.05的范围内,新筛的修正系数C应在0.85-1.15范围
内。
4.4校验周期:使用三个月或测150个样品之后。
4.5该负压筛由本组室班组长根据使用时间或测试样品的多少,按照校验规程进行校验及维护保养。
细度负压筛自校规程

细度负压筛自校规程
本规程适用于新的和使用中的细度负压筛检验。
一、总则
负压筛是用于按GB1345、GB/T1596规定水泥、粉煤灰的细度,均按GB/T6005 R20/3 80μm,GB/T6005 R20/3 45μm规定制造。
筛析水泥的试验筛筛析100个样品、筛析粉煤灰的试验筛筛析150个样品后都必须进行筛网的校正,根据我厂的情况,检验周期暂时定为三个月。
二、技术要求
1、外观
(1)应有铭牌,其中包括制造厂、筛布规格等;
(2)没有伤痕、筛布无皱褶、松弛、断丝、斜拉或粘有其它杂物等现象,筛布与筛框接缝用防水胶密封,不留间隙。
2、筛框
有效直径:负压筛150㎜
高度:负压筛25㎜
注:只有筛布不符合要求的情况下为废品。
3、筛孔
筛子的筛网校正系数范围为0.80~1.20,当修正系数不在此范围内,试验筛为不合格,应予淘汰。
三、检验用标准器具
1、分度值0.02㎜的游标卡尺
2、细度标准粉
四、检验方法
1、外观:两条要求均用目测。
2、筛框:用游标卡尺测量
3、筛孔
用标准样品重复测定二次细度来检验筛子,当两个标准样品平均筛余百分数相差不大于0.3%且试验筛的修正系数在0.80~1.20范围内时,认定该试验筛合格。
五、检验结果评定:
1、新筛必须全部符合技术要求。
2、使用中的筛子符合第二(3)条要求即认为合格。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
试验筛修正系数的检定规程
1.目的
为使试验筛检定规范化,使其始终在预定状态下工作,确保细度测定的准确性和可比性,特制定本规程。
2.范围
适用于水泥生产过程中各粉状物料检验用试验筛的检定。
3.相关文件
下列标准所包含的条文,通过在本规程中引用而构成本规程的条文。
本规程发布时,所示版本均为有效。
所有使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB/T1345-91水泥细度检验方法
JC/T728-1996《水泥物理检验仪器标准筛》
JJG(建材)106-1999 水泥标准筛检定规程
4.主要内容
4.1 检定条件及检定用标准器具
.在无腐蚀性气体的室内进行检定
.细度标准粉(二级)
.钢直尺量程300 mm,分度值0.5mm
4.2技术要求及检定方法
4.2.1首次使用检定用目测法检查其铭牌(包括名称、规格、型号、出厂日期、出厂编号、制造厂等),合格证和说明
书。
4.2.2 筛子结构应符合GB/T134 5-91的规定,筛框有效尺寸要求如下表:
筛框有效尺寸一览表
用钢直尺进行检测。
4.2.3 用目测法检查筛外观不得有伤痕、脱焊或筛布堵塞等现象;筛布应绷紧,不允许有皱褶、松驰、断丝、方孔成菱形等缺陷。
4.2.4 使用中的筛子修正系数C应在0. 85~1.15范围内,新筛在0. 85—1.05范围内。
用标准粉按GB/T1345-91重复测定二次筛余来检定。
二次测定筛余差值大于0. 2%时,应测定第三次,取二次筛余差值在0. 2%以内的平均值和修正系数。
试验筛的修正系数按下式计算:
C= Fn/Ft
式中:c-试验筛修正系数
Fn -标准样给定的筛余百分数%
Ft -标准样在试验筛上的筛余百分数%
修正系数计算至0.01
水泥试样筛余百分数结果修正按下式计算:
Fc =C.F
式中:Fc -水泥试样修正后的筛余百分数
c-试验筛修正系数
F-水泥试样修正前的筛余百分数。
4.3 检定周期及结果处理
.检定周期三个月或检测样品达到150个时自检,特殊情况可提前。
.每次检定应用专门的记录本或检定记录表格进行记录,至少记录所有检测数据、检定日期、检定结论、检定人员等内容,检定记录应妥善保存。
.校验结果误差在±0. 2%范围内可继续使用,误差超过±0.2时,采用校正系数的方法调整,若校正系数超过规定的范围,校验人员应向技术主管申请报废,批准后实行以旧换新并做详细记录,双方在记录上签名。
.应在醒目的位置标明校正日期及校正系数。
水泥标准筛检定记录记录编号:
仪器设备技术要求、检定(校验)周期一览表。
