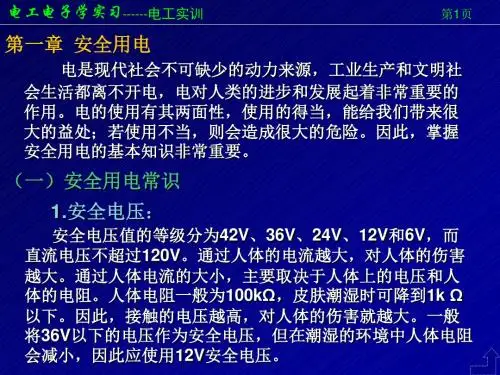

电工电子学实训安全用电
第4页
4.1-a单相触电示意图
4.1-b单相触电示意图
电工电子学实习------电工实训 ⅰ两相触电：
第5页
两相触电是指人体两处同时触及 两相带电体而发生的触电事故。这种 形式的触电，加在人体上的电压为线 电压，电流将从一相经人体流入另一 相。因此，两相触电的危险性比单相 触电大。如图4.1-c所示：
SB
3.复合按钮： 常开按钮和常闭按钮 做在一起。
电路符号
SB
2.常闭(动断)按钮
SB
电路符号
电路符号
电工电子学实习------电工实训
第20页
(2)熔断器
作用：用于短路保护。
FU
电路符号
熔断体
熔断芯
三相异步电机的起动电流 Ist=(5~7) 额定电流
电工电子学实习------电工实训
(3)接触器
电工电子学实习------电工实训 2.保护接零：保护接零就是将电器 设备在正常情况下不带电的金属外 壳接到三相四线制电源的零线（中 性线）上，如右图所示。当电气设 备某一相的绝缘损坏而与外壳相碰 时，就形成单相短路，该保护装置 就开始动作（例如熔断器的熔丝熔 断），因而外壳不再带电，达到安 全的目的。保护零导线中不允许安 装熔断器。
电工电子学实习------电工实训
第15页
5.静电的防护 静止的电荷称为静电。积累的电荷越多电位也就越高。绝缘物 体之间相互摩擦会产生静电，日常生活中的静电现象一般不会 造成危害。 工业上有不少场合会产生静电，例如石油、塑料、化纤、纸张 等在生产过程或运输过程中，由于固体物质的摩擦、气体和液 体的混合及搅拌等都可能产生和积累静电，静电电压有时可达 几万伏。高的静电电压不仅会给工作人员带来危害，而且当发 生静电放电形成火花时，可能引起火灾和爆炸，矿井静电引起 瓦斯爆炸的事故发生。
认识实训室及安全用电
母“I”表示，如安培（A）。
电压
02
电压是电位差，或电势差，通常用字母“V”表示，如伏特（
V）。
电阻
03
电阻是导体对电流的阻力，通常用字母“R”表示，如欧姆（
Ω）。
电源、电路的组成及符号识别
电源
电源是提供电能使其定向流动的装置。它可以是 电池、发电机或变压器。
电路
电路是一个完整的闭合路径，它由电源、负载和 导体制成，用于传递和转换电能。
使用电动工具时，应了解其性能特点和使用 方法，避免误操作导致触电事故。
应对方法一：发生触电时的应对方法
脱离电源
一旦发现有人触电，首先应迅速切 断电源，或使用绝缘物体将电线移 开。
实施急救
对于触电者，应立即进行心肺复苏 和人工呼吸等急救措施，同时拨打 120急救电话。
避免触碰伤者
不要轻易移动触电者，以免加重伤 情。
安全用电制度
遵守国家及学校有关用电管理规定，不得私拉乱接电 线。
定期检查实训室用电设备及线路，确保用电安全。
严格遵守安全用电操作规程，严禁违章操作。
发现用电安全隐患应及时报告，并采取措施消除隐患 。
安全用电措施
实训室内不得使用明火，严禁吸烟。
实训室内应保持通风良好，防止因电器过热等原因引 起火灾。
严格控制电器使用，严禁使用不合格的电器设备。 离开实训室时应切断所有电器设备的电源。
触电事故处理方法
发生触电事故时，应立即切断电源，并迅速进行现场 急救。
对于严重烧伤或电击伤者，应立即送往医院救治。
对于心跳停止的触电者，应立即进行心肺复苏。 发生火灾时，应立即报警并采取灭火措施。
04
实训室安全用电操作规程及 实例分析
认识实训室及安全用电
当发现有人触电时，首先要切断 电源，包括关闭电源开关或用绝
缘体断开电源。
远离危险区域
避免在危险区域接触触电者，以 免自身也触电。
使用绝缘工具
使用绝缘工具，如干燥的木棒、 塑料棒等，将触电者与电源分开
。
心肺复苏
检查呼吸
在确保自身安全的情况下，检查触电者的呼吸情 况，看是否还有自主呼吸。
呼叫救护车
在等待救护车到达之前，持续检查触电者的呼吸 和心跳情况。
06
安全用电总结与展望
安全用电的重要性
保障人身安全
01
安全用电能够避免因电气事故造成的人身伤害，保障人们的生
命安全。
维护设备正常运行
02
合理使用电力资源，能够确保实训室设备的正常运行，提高工
作效率。
防止火灾事故
03
不规范的用电行为可能导致电气火灾事故，给人们的生命财产
带来威胁。
加强安全意识教育
安全电压
安全电压等级
保护措施
根据不同的使用场合和人体所能承受 的电流大小，规定了不同的安全电压 等级，如36V、24V、12V等。
对于超过安全电压等级的电气设备， 应采取保护措施，如使用漏电保护器 、接地保护等。
电压识别
在使用电气设备时，应先查看其额定 电压是否符合安全电压等级，并注意 标识和警示。
。
创新实践
鼓励学生进行创新实践 ，培养学生的创新思维
和实践能力。
团队协作
通过小组或团队的形式 ，培养学生的团队协作
和沟通能力。
02
安全用电知识
电的危害
触电伤害
人体接触带电体时，电流通过人 体造成伤害，如电击、电烙印等
。
电气火灾
电气设备过载、短路、漏电等引起 火灾。
缘体断开电源。
远离危险区域
避免在危险区域接触触电者，以 免自身也触电。
使用绝缘工具
使用绝缘工具，如干燥的木棒、 塑料棒等，将触电者与电源分开
。
心肺复苏
检查呼吸
在确保自身安全的情况下，检查触电者的呼吸情 况，看是否还有自主呼吸。
呼叫救护车
在等待救护车到达之前，持续检查触电者的呼吸 和心跳情况。
06
安全用电总结与展望
安全用电的重要性
保障人身安全
01
安全用电能够避免因电气事故造成的人身伤害，保障人们的生
命安全。
维护设备正常运行
02
合理使用电力资源，能够确保实训室设备的正常运行，提高工
作效率。
防止火灾事故
03
不规范的用电行为可能导致电气火灾事故，给人们的生命财产
带来威胁。
加强安全意识教育
安全电压
安全电压等级
保护措施
根据不同的使用场合和人体所能承受 的电流大小，规定了不同的安全电压 等级，如36V、24V、12V等。
对于超过安全电压等级的电气设备， 应采取保护措施，如使用漏电保护器 、接地保护等。
电压识别
在使用电气设备时，应先查看其额定 电压是否符合安全电压等级，并注意 标识和警示。
。
创新实践
鼓励学生进行创新实践 ，培养学生的创新思维
和实践能力。
团队协作
通过小组或团队的形式 ，培养学生的团队协作
和沟通能力。
02
安全用电知识
电的危害
触电伤害
人体接触带电体时，电流通过人 体造成伤害，如电击、电烙印等
。
电气火灾
电气设备过载、短路、漏电等引起 火灾。
项目电工实训室认识及安全用电
政府监管政策的加强：政府将加强对电力行业的监管，制定更加严格的政策法规，为安全用电 提供更加有力的保障。
感谢观看
汇报人：
总结与展望
项目成果总结
实训室建设成果：介绍实训室的建设过程、规模、设备配置等情况
教学内容与成果：介绍实训室的教学内容、教学方法、教学效果等情况
安全用电教育成果：介绍实训室在安全用电教育方面的成果，包括学生安全用电意识提高、 安全用电知识掌握等情况
未来发展规划：介绍实训室未来的发展规划，包括设备升级、教学内容更新、安全用电教育 拓展等方面
遵守国家及地方电气安全法 规和相关标准
定期进行安全用电培训，提 高员工安全意识
用电设备安全制度
设备定期检查：确保设备正常运行， 及时发现和排除故障
设备维护保养：定期对设备进行维 护保养，延长设备使用寿命
添加标题
添加标题
添加标题
添加标题
设备使用规范：明确设备使用方法 和注意事项，避免误操作
设备安全防护：设置安全防护装置， 防止设备意外伤害和损坏
实训室设备
实训室简介：介绍实训室的规模、布局、设备配置等基本情况 设备种类：列举实训室中常见的设备，如电源、仪表、工具等 设备功能：简要介绍每种设备的主要功能和用途 设备使用注意事项：提醒学生在使用设备时应注意的事项，如安全操作规程、设备保养等
培训电工技能：提供各种电工工具 和设备，帮助学员掌握电工基本技 能
触电的定义和 类型
触电的危害和 后果
安全用电的基 本原则和注意
事项
预防触电的措 施和方法
防止触电的措施
使用绝缘材料：确保电器设备和线路使用绝缘材料，避免直接接触带电体。 保持安全距离：人与带电体之间应保持足够的安全距离，避免触电事故的发生。 定期检查电器设备：定期检查电器设备的绝缘状况，确保设备完好无损，防止漏电。 使用漏电保护器：在家庭和工业场所中，应使用漏电保护器来保护人身和设备安全。
感谢观看
汇报人：
总结与展望
项目成果总结
实训室建设成果：介绍实训室的建设过程、规模、设备配置等情况
教学内容与成果：介绍实训室的教学内容、教学方法、教学效果等情况
安全用电教育成果：介绍实训室在安全用电教育方面的成果，包括学生安全用电意识提高、 安全用电知识掌握等情况
未来发展规划：介绍实训室未来的发展规划，包括设备升级、教学内容更新、安全用电教育 拓展等方面
遵守国家及地方电气安全法 规和相关标准
定期进行安全用电培训，提 高员工安全意识
用电设备安全制度
设备定期检查：确保设备正常运行， 及时发现和排除故障
设备维护保养：定期对设备进行维 护保养，延长设备使用寿命
添加标题
添加标题
添加标题
添加标题
设备使用规范：明确设备使用方法 和注意事项，避免误操作
设备安全防护：设置安全防护装置， 防止设备意外伤害和损坏
实训室设备
实训室简介：介绍实训室的规模、布局、设备配置等基本情况 设备种类：列举实训室中常见的设备，如电源、仪表、工具等 设备功能：简要介绍每种设备的主要功能和用途 设备使用注意事项：提醒学生在使用设备时应注意的事项，如安全操作规程、设备保养等
培训电工技能：提供各种电工工具 和设备，帮助学员掌握电工基本技 能
触电的定义和 类型
触电的危害和 后果
安全用电的基 本原则和注意
事项
预防触电的措 施和方法
防止触电的措施
使用绝缘材料：确保电器设备和线路使用绝缘材料，避免直接接触带电体。 保持安全距离：人与带电体之间应保持足够的安全距离，避免触电事故的发生。 定期检查电器设备：定期检查电器设备的绝缘状况，确保设备完好无损，防止漏电。 使用漏电保护器：在家庭和工业场所中，应使用漏电保护器来保护人身和设备安全。
电工技术基础与技能认识实训室及安全用电PPT课件
详细描述
在实训室中，学员将学习如何根据故障现象 进行排查，了解常见故障的原因和处理方法。 通过实践操作，学员能够掌握故障排查的基 本方法，提高解决实际问题的能力，为今后 的工作奠定基础。
安全用电
总结词
掌握安全用电的基本知识，预防触电事故的发生。
详细描述
在实训室中，学员将学习安全用电的基本知识，了解触电的危害和预防措施。通过实践 操作，学员能够掌握安全用电的基本技能，养成安全用电的良好习惯，预防触电事故的
电工技术基础与技能认识 实训室及安全用电
• 电工技术基础介绍 • 实训室介绍与设备 • 电工技能实践操作 • 安全用电知识 • 实训室管理与维护
01
电工技术基础介绍
电的基本概念
总结词
电是一种自然现象，由电荷的移动产生。
详细描述
电是一种自然现象，由电荷的移动产生。电荷分为正电荷和负电荷，它们在电 场中受到力的作用而移动。电荷的移动形成电流，电流具有方向性，通常以正 电荷移动的方向为电流的方向。
卫生与安全规定
学生需保持实训室内清洁、 整齐，遵守安全操作规程， 防止意外事故发生。
设备保养与维护
定期检查
实训室管理员需定期对设 备进行检查，确保设备正 常运行。
保养维护
设备需定期进行保养和维 护，以延长设备使用寿命。
维修记录
管理员需对设备的维修情 况进行记录，以便及时发 现并解决问题。
废弃物处理与环保
常用电工仪器
如电流表、电压表、功率表等，用于测量电路中的电气参数 。
实训室安全须知
01
操作前必须了解设备操 作规程和注意事项。
02
使用电气设备时，应遵 循安全用电规则，不私 拉乱接电线，不使用破 损的导线。

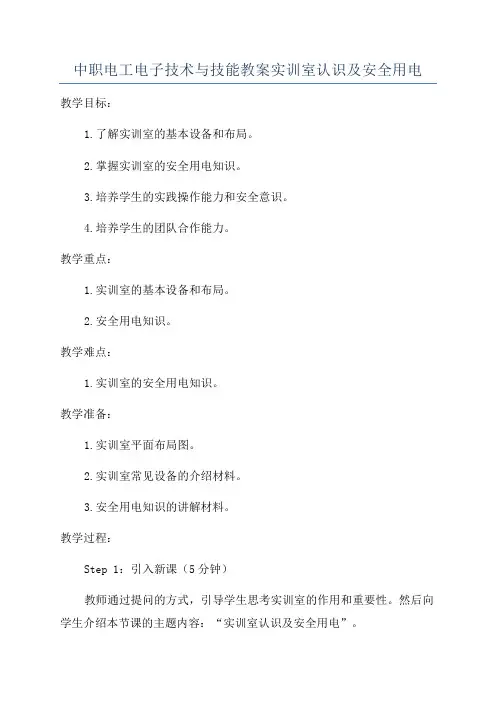

中职电工电子技术与技能教案实训室认识及安全用电
中职电工电子技术与技能教案实训室认识及安全用电教学目标：1.了解实训室的基本设备和布局。
2.掌握实训室的安全用电知识。
3.培养学生的实践操作能力和安全意识。
4.培养学生的团队合作能力。
教学重点：1.实训室的基本设备和布局。
2.安全用电知识。
教学难点：1.实训室的安全用电知识。
教学准备：1.实训室平面布局图。
2.实训室常见设备的介绍材料。
3.安全用电知识的讲解材料。
教学过程：Step 1：引入新课（5分钟）教师通过提问的方式，引导学生思考实训室的作用和重要性。
然后向学生介绍本节课的主题内容：“实训室认识及安全用电”。
Step 2：实训室认识（15分钟）1.教师向学生展示实训室平面布局图，并解释各个区域的用途。
2.教师介绍实训室中常见的设备和工具，包括电工工具、电子设备、电路板等，并详细说明其用途和特点。
3.学生分组观察实训室中的设备和工具，并回答教师提出的问题。
Step 3：安全用电知识讲解（30分钟）1.教师向学生介绍实训室的电源及其工作原理。
2.教师讲解实训室的电路和电源使用的规范，包括插拔电源的正确方法、合理使用电源开关等。
3.教师讲解实训室中常见的电源故障和事故，并介绍应急处理方法。
4.学生举手发言，提问与安全用电相关的问题，并与教师进行讨论解答。
Step 4：实践操作（30分钟）1.学生分组进行实践操作，包括正确接线和使用电动工具。
2.学生之间相互协作，互相提醒和监督操作过程中的安全。
Step 5：总结与拓展（10分钟）1.教师总结本节课的主要内容和学生的表现，并对学生的实践操作进行评价和鼓励。
2.教师布置拓展作业，要求学生通过实践操作和研究资料，了解实训室中其他常用设备的使用方法和注意事项。
Step 6：作业布置（5分钟）布置学生拓展作业，要求学生撰写一份关于实训室中一些设备的使用方法和注意事项的报告。
教学反思：通过本课的教学，学生对实训室的基本设备和布局有了更深入的了解，掌握了实训室的安全用电知识，并提高了实践操作能力。
第1章 电工实训室认识与安全用电(修订)
图 1.1 WXD－Ⅰ型维修电工实训室
【电源配置】 该维修电工实训台输入为 AC380V±10% 、50HZ 的三相五线制交流电压 ， 输出电压有以下多组： 1..固定交流输出：三相五线 380V，接插式 1 组、220V 单相电源，接插式 1 组、 三插试 3 组； 2.可调交流输出；0～250V 连续可调交流电源，1 组。
1.1 电工实训室认识
【话题引入】电工实训是工科专业的重要实践教学环节。在电工实训中，学 生要学习电工安全作业的基本要求；常用电工工具及常用仪器仪表的使用方法； 常用电机和电气设备的安装与使用；照明和一般动力电路的布线等。
1.1.1 电工实训室简介
图 1.1.所示为某维修电工实训室，核心部分是维修电工实训台，下面介绍 该维修电工实训装置的电源配置及《实训室操作规程》和《实训室安全用电规定》
切口上剥削，以免损伤线芯。
图 1.6 剥线钳
【练一练】准备各类导线若干，练习钢丝钳、尖嘴钳、电工刀及剥线钳的基本使
用方法。
1.1.3 常用电工仪表
1.电压表和电流表
图 1.8 电压表
图 1.9 电流表
【电压表】 用于测量电路两端电压，按被测电压的不同有直流电压表和交 流电压表两种，外形如图 1.8 所示。
柄以外的刀体长度有 100mm、150mm、300mm 等几种规格。
(a) 一字螺丝刀
图 1.2 螺丝刀
(b)十字螺丝刀
【提示】使用时应注意根据螺丝的大小选择不同规格的螺丝刀，否则容易损 坏螺丝刀或螺钉。
2.测电笔 测电笔是检验线路和设备是否带电的工具，通常制成钢笔式和螺丝刀式，其 结构和外形如图 1.3 所示。 使用时，如图 1.3 所示，手指必须 与笔尾的金属体相接触，使电流由被 测带电体经测电笔和人体与大地构成 回路。 【提示】测电笔的测电压范围为 60～500 伏（严禁测高压电），所以只 有被测带电体电压超过 60V 时，氖管 才会发光。且测电笔每次使用前，应
【电源配置】 该维修电工实训台输入为 AC380V±10% 、50HZ 的三相五线制交流电压 ， 输出电压有以下多组： 1..固定交流输出：三相五线 380V，接插式 1 组、220V 单相电源，接插式 1 组、 三插试 3 组； 2.可调交流输出；0～250V 连续可调交流电源，1 组。
1.1 电工实训室认识
【话题引入】电工实训是工科专业的重要实践教学环节。在电工实训中，学 生要学习电工安全作业的基本要求；常用电工工具及常用仪器仪表的使用方法； 常用电机和电气设备的安装与使用；照明和一般动力电路的布线等。
1.1.1 电工实训室简介
图 1.1.所示为某维修电工实训室，核心部分是维修电工实训台，下面介绍 该维修电工实训装置的电源配置及《实训室操作规程》和《实训室安全用电规定》
切口上剥削，以免损伤线芯。
图 1.6 剥线钳
【练一练】准备各类导线若干，练习钢丝钳、尖嘴钳、电工刀及剥线钳的基本使
用方法。
1.1.3 常用电工仪表
1.电压表和电流表
图 1.8 电压表
图 1.9 电流表
【电压表】 用于测量电路两端电压，按被测电压的不同有直流电压表和交 流电压表两种，外形如图 1.8 所示。
柄以外的刀体长度有 100mm、150mm、300mm 等几种规格。
(a) 一字螺丝刀
图 1.2 螺丝刀
(b)十字螺丝刀
【提示】使用时应注意根据螺丝的大小选择不同规格的螺丝刀，否则容易损 坏螺丝刀或螺钉。
2.测电笔 测电笔是检验线路和设备是否带电的工具，通常制成钢笔式和螺丝刀式，其 结构和外形如图 1.3 所示。 使用时，如图 1.3 所示，手指必须 与笔尾的金属体相接触，使电流由被 测带电体经测电笔和人体与大地构成 回路。 【提示】测电笔的测电压范围为 60～500 伏（严禁测高压电），所以只 有被测带电体电压超过 60V 时，氖管 才会发光。且测电笔每次使用前，应
项目电工实训室的认识与安全用电PPT课件
【钳形电流表】
❖ 钳形电流表是一种不需要断开电路就可直接测 量较大工频交流电流的便携式仪表。
【万用表】
❖ 万用表是一种多功能、多量程的便携式电工 仪表，可以测量直流电流、直流电压、交流电 压、电阻、电容、二极管、三级管等。
❖ 万用表分成指针式万用表和数字式万用表。
1．万用表的结构和工作原理
❖ 结构：由表头、转换开关、分流和分压电路、 整流电路等组成。
❖任意两根火线之间的电压为380 V，供 给工业生产使用。
二、初识电工实训室
1. 电工实训室的电源配置
❖电工实训室一般都配有220 V和380 V两种规 格交流电。
❖ 220伏交流电供一般的电工仪器使用。 ❖ 380伏交流电供三相交流电动机使用。 ❖ 实训室配电盘一般由电源开关（闸刀开关或空
气开关）、熔断器、仪表盘等组成。
❖ 在测量不同的电量或使用不同量程时，可通过 转换开关进行切换。
2．万用表的使用
使用前的准备工作： ❖ 调整机械零点。 ❖ 选择测量的电量和量程。
图1-18万用表机械调零图
1-19表笔使用
3．使用万用表的安全操作规程
（1）正确选择被测量电量的挡位。 （2）先选最大量程，然后再换到合适的量程。 （3）注意极性。 （4）测量电流时，应将表串接于电路中。 （5）测量电阻时不可带电测量。 （6）使用完毕后应将转换开关置于空挡或交流电
（2）特点：刻度不均匀，可测量交直流。 功率消耗大，灵敏度低，受外磁场干扰 大。
过载能力强。结构简单，价格低。
（4）用 途 ❖ 电磁式仪表是测量交流电压和交流电流的
最常用的仪表。测量交流电时，仪表所指示的 数值是交流电的有效值。
图 1-9 电磁式仪表的结构
