依维柯柴油机(索菲姆发动机)

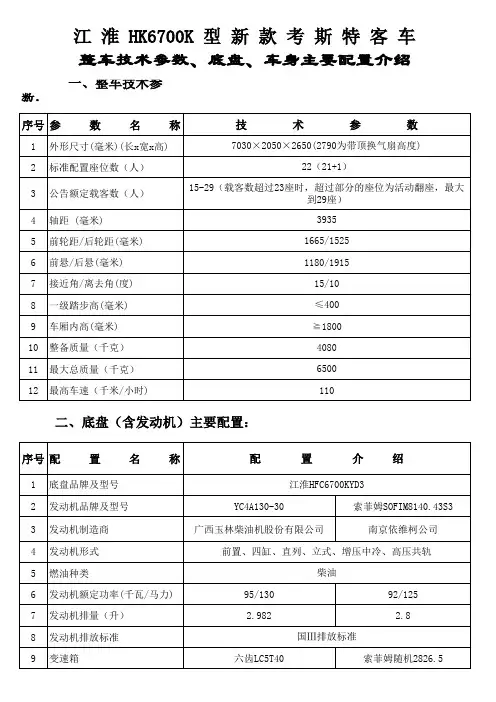

新款考斯特标准配置表

技 术 参 数 术 参 数
7030×2050×2650(2790为带顶换气扇高度) 22(21+1) 15-29(载客数超过23座时,超过部分的座位为活动翻座,最大 到29座) 3935 1665/1525 1180/1915 15/10 ≤400 ≧1800 4080 65009 20 21 22 23 24 25 26 27 28 29 30
扬声器 外部灯具 内部灯具 前雨刮器 后雨刮器 后雨刮器清洗剂 仪表台 地板 后视镜 后高位刹车灯 后照地镜 遮阳板 电子钟 内视镜 前、后挡风黑带处理 其他(BEST) 油漆
配备(4只) 新型水晶组合式前、后大灯、前雾灯 内顶照明灯3只、脚踏步安全灯、驾驶员照明灯 双臂式(带喷淋清洗功能,间隙动作功能) 单臂式(带喷淋清洗功能) 配备 高级吸塑仿丰田仪表台(仪表盘框多种色彩供选择) 下层竹胶地板、上层小方格优质车用地板革 配备(标准杆式) 配备 配备(角度可调整) 配备 配备 配备 前挡风上、下;后挡风下 平顶、中网、前保险杠、成型挡泥板、侧围、车身装饰防护嵌条 素色漆(车身漆色及图案可根据用户要求设计、喷制,不另收费)
二、底盘(含发动机)主要配置: 二、底盘(含发动机)主要配置:
序号 配 置 名 称
1 2 3 4 5 6 7 8 9 底盘品牌及型号 发动机品牌及型号 发动机制造商 发动机形式 燃油种类 发动机额定功率(千瓦/马力) 发动机排量(升) 发动机排放标准 变速箱 六齿LC5T40 95/130 2.982 国Ⅲ排放标准 索菲姆随机2826.5 YC4A130-30 广西玉林柴油机股份有限公司
配 置 介 绍
江淮HFC6700KYD3 索菲姆SOFIM8140.43S3 南京依维柯公司
前置、四缸、直列、立式、增压中冷、高压共轨 柴油 92/125 2.8
上海将要实施国IV标准 轻卡经销商信心不足

15□2010年11月29日 星期一□本版责编:王 博 □本版热线:010-******** □邮箱:wanganews@柠檬茶座●本报记者 余梦洁势所趋,近几年,我国控制机动车排放的脚步越来越快,特别是上海、北京、广州等城市,排放控制水平一直走在全国前列。
其实,去年11月,上海市就对环卫、邮政系统的柴油车提前实施国Ⅳ标准,当时对各位的销售工作有没有影响?何卫宁:邮政系统购车有专门的公告,产品除了要获得通用公告之外,还必须列入其候选名单才能销售。
对于邮政、环卫系统的产品推广,跃进厂家和我们经销商一起做。
由于邮政、环卫用车占我们总销量的比重较小,因此去年提前实施国Ⅳ标准对我们的影响不大。
不过,排放标准由国Ⅱ升级到国Ⅲ时对我们的影响很大,因为车辆价格不一样了,国Ⅲ车比国Ⅱ车贵2万~3万元。
由于轻卡的均价在5万~6万元,这样算下来,2万~3万元的差价相当于车价上涨了40%~50%,涨幅很大。
车辆从国Ⅲ标准升级到国Ⅳ标准,我想价格差也不会小。
轴距越长、载重量越大的车辆,涨价幅度也越大,因为其所使用的发动机排量、马力都在加大。
对于用户来说,实施国Ⅳ标准肯定要增加费用,除了购车成本上涨外,维修费用也会增加。
潘为民:上海市去年针对环卫、邮政系统的柴油车提前实施国Ⅳ标准,对我们没什么影响。
跟刚才那位经销商所说的一样,环卫、邮政等系统对车辆的需求相对要少,而且这些用车单位多是找专用车厂家购买,跟经销商关联不大。
车辆价格方面,国Ⅳ产品的价格会上涨几万元,市场容量有限。
当初排放标准升级到国Ⅲ时,产品价格的上涨都很难被用户接受,国Ⅳ产品在此基础上还要涨价,估计会超出用户的承受能力。
型柴油车全面实施国Ⅳ标准,将对轻卡市场产生怎样的影响?除了刚才涉及到的产品价格上涨外,问题是不是主要集中在油品和产品供应上?何卫宁:环保局和车管所是联合办公的,经销商通常会从车管所那里获知排放标准升级的确切消息。
这段时间我还没有去车管所跟工作人员沟通,上次我问他们的时候,得到的回答是有可能在明年3~4月实施,不知道最近的情况是怎样的。
柴油电喷发动机电路图集大全附电脑针脚端子图参考资料全

《柴油电喷发动机电路图集大全》附电脑针脚端子图页数: 500 页年代: 2015 年第一版目录前言(序)博世(BOSCH高)压共轨系统电路图与故障码表 (1)解放J6 发动机与整车电路图 (6)解放载货汽车(电装系统)电路图与针脚图 (14)康明斯ISDe-Cm2150发动机电控系统电路图 (22)康明斯ISBE(6 缸)电路图电控系统电路图 (24)康明斯ISBE(4 缸)电路图电控系统电路图 (29)康明斯ISB4/ISBe 发动机电控系统电路图 (34)康明斯ISDE(6 缸)发动机电控系统电路图 (36)康明斯ISDE(4 缸)电路图电控系统电路图 (39)康明斯ISLE(6 缸)电路图电控系统电路图 (42)康明斯ISLE(4 缸)电路图电控系统电路图 (45)康明斯CM570发动机电控系统电路图 (48)康明斯ISC 发动机电控系统电路 (50)日野P11C发动机电控系统电气资料 (54)日野E13C发动机电控系统电气资料 (65)日野J05E/J08E 发动机电控系统电气资料 (77)日野J05 发动机ECU电控系统电路图与针脚图 (81)日野J08 发动机ECU电控系统电路图与针脚图 (82)陕汽德龙F2000 整车电气线路图 (85)陕汽德龙F3000 整车电气线路图 (92)陕汽德龙F3000 WP10/WP12发动机电控系统 (97)陕汽德御整车电气线路图 (103)陕汽奥龙整车电气线路图 (111)上柴8DK发动机ECU电控电路图 (119)潍柴WD615国四(DENSO系统)电路图带SCR尿素系统123潍柴国四发动机BOSCH EDC1系7 统电路图与针脚图 (125)潍柴WP10电控系统线路图 (129)锡柴(BOSCH EDC 7共)轨电路图与ECU针脚义 (132)锡柴6DE发动机(单体泵)系统电路图 (135)锡柴CA4DF3发动机电控系统电气资料 (136)锡柴CA4DL发动机电控系统电气资料 (142)锡柴CA6DL发动机电控系统电气资料 (149)锡柴CA6DL1发动机电控系统电气资料 (159)锡柴CA6DL2发动机电控系统电路图 (163)锡柴CA6DL32发动机电控系统电气资料 (165)锡柴4DL 发动机电控系统电路图 (166)锡柴6DL1 发动机电控系统电路图 (167)锡柴CA6DL1-E3 发动机电装共轨系统电控原理图 (168)锡柴CA6DL1-32E3发动机电装共轨系统电控原理图(带继电器)169锡柴CA6DL1-32E3发动机电装共轨系统电控原理图(不带继电器)170锡柴CA4DL1-20E3发动机电控系统电路(带继电器) (171)锡柴CA4DL1-20E3发动机电控系统电路(不带继电器) (172)锡柴CA4DF3-13E3发动机电控系统电路图 (173)锡柴CA6DL2-35E3发动机电控系统电路图 (174)锡柴6DF3、6DL2 (电装BOSCH共轨)电控系统电路图 (175)玉柴(国四)YC6L-40 柴油机SCR 整车线束电路图 (176)玉柴BOSCH共轨发动机线路图与针脚定义 (179)玉柴YC4FA EDC16博世共轨电控系统电路图 (181)玉柴YC4F 德尔福共轨系统电控系统电路图 (183)玉柴YC6G240-30 (德尔福单体泵)电控系统电路 (185)玉柴欧四发动机系统电路图(添蓝)SCR部件针脚图 (187)重汽豪沃EGR车型全车电气线路图 (192)重汽豪沃共轨车型全车电气线路图 (203)重汽豪沃A7 EGR车型全车电气线路图 (211)重汽豪沃WD615国(三)发动机电控系统电路图+针脚定义222重汽豪沃D12发动机电控系统电路图+故障码 (227)大柴道依茨BFM1013/2012/2013发动机电控系统电气资料.. 232大柴道依茨发动机(单体泵)电控系统图+针脚图.. 235大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统( 6 缸)电路图241大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统( 4 缸)电路图243朝柴BOSCH共轨电控系统电脑ECU端子和电路图 (245)德尔福(DELPHI)高压共轨DCM 3.1系统针脚电路图+故障码.. 247电装(DENSO高)压共轨4DL 6DL系统电气电路图 (251)电装(DENSO高)压共轨电控系统针脚资料 (255)电装(DENSO高)压共轨系统故障码表 (259)东风天龙DFL1203A整车电气线路图 (261)东风天锦D530整车电气线路图 (264)东风柳汽霸龙507 电气线路图 (268)东风大力神DFL3251A整车电气线路图 (269)北汽福田欧曼整车电路图 (271)北汽福田欧曼雄狮电路图 (273)北汽福田欧曼上柴发动机电控系统+端子图 (276)北汽福田欧曼上柴SC9DF发动机电控系统与故障码 (280)依维柯索菲姆SOFIM 发动机BOSCH EDC-MS6.共3 轨系统线路图. 284依维柯IV012-2 NEF 发动机电控系统线路图 (287)依维柯SOFIM 8140.43S3 博世共轨EDC16电控系统电路 (291)依维柯EV01 红岩发动机BOSCH EDC7UC3电1 控系统电路 (293)云内动力D16TcI/D19TcI 发动机电气资料 (295)云内动力YN33 30 发动机电控系统电路图 (299)杭发电装发动机电控系统电路图 (301)杭发欧三(徐工吊车)原理图 (303)金龙斗山DV10发动机电控系统线束电气资料 (304)斗山大宇DV11 发动机ECU 电控系统电路图 (312)斗山大宇DL06 发动机电控系统电路图 (315)斗山大宇DL08 发动机ECU 电控系统电路图 (317)南岳单体泵电磁曲轴发动机ECU电路图( 4 缸 5 线油门踏板)320南岳单体泵电磁曲轴发动机ECU电路图( 6 缸 5 线油门踏板)322南岳单体泵电磁曲轴发动机ECU电路图(4缸6 线油门踏板)... 324南岳单体泵电磁曲轴发动机ECU电路图(6缸6 线油门踏板) (326)南岳单体泵霍尔曲轴发动机ECU电路图(4缸5 线油门踏板) (328)南岳单体泵霍尔曲轴发动机ECU电路图(6缸5 线油门踏板) (330)南岳单体泵霍尔曲轴发动机ECU电路图(4缸6 线油门踏板) (332)南岳单体泵霍尔曲轴发动机ECU电路图(6缸6 线油门踏板)... 334五十铃6wAl—Tc 发动机电控系统电气资料 (336)五十铃6wGl一Tc 发动机电控系统电气资料 (340)江铃N 系列全顺Jx493ZLQ发动机电控系统电气资料 (344)江铃T 系列欧Ⅲ发动机电控系统电气资料 (349)庆铃600P发动机4KHl —Tc电控系统 (350)五十铃6HK1 电路电控系统电路图 (355)五十铃6HK1(带GVNR线束)发动机电控系统电路图 (358)五十铃6WA1-TC电路图与针脚定义 (360)五十铃6WG1发动机电控系统电路图 (364)五十铃4JH1-TC 发动机电控系统电路图 (367)五十铃100P 4JB1 发动机电控系统电路图 (373)五十铃4JJ1 发动机电控系统电路图 (375)五十铃6HE1 发动机电控系统电路图 (377)五十铃4HE1 发动机电控系统电路图 (378)五十铃6SD1 发动机电控系统电路图 (379)江铃BOSCH电控EDC16C39H电路图 (380)江淮FA140发动机电路图 (382)江淮瑞风FA080 2.8L 柴油发动机电控系统电路图 (283)长城哈弗4D28TC 发动机电控系统电路图 (385)现代特拉卡aCovec2.5 发动机电路图与针脚图(AT) (389)现代特拉卡aCovec2.5 发动机电路图与针脚图(MT) (391)威特WP2000单体泵电控系统电气资料 (393)威特单体泵(东风乘龙)发动机电控系统电路图.. 399威特单体泵(玉柴)电路图 (401)住友机械五十铃发动机4HK1 电控系统电路图及ECU 端子定义 . 405日立挖机ZX200-3、ZX240-3、ZX270-3 电控系统电路图 (408)日立挖机EC210B-07 发动机电控系统电路 (410)神钢SK330 电控系统电路 (413)神钢SK200 电控系统电路图 (414)神钢SK350LC-8 电控系统电路 (416)神钢SK210LC-8 电控系统电路图 (418)三菱FUSO 4M50发动机电控系统电路图 (420)三菱FUSO 6M70发动机电控系统电路图 (421)卡特C-9 发动机ECU 电控系统接线图 (422)卡特325C 挖掘机发动机电控系统电路图 (423)卡特330C 挖掘机发动机电控系统电路图 (424)加藤HD820V发动机电控系统电路图 (425)天然气玉柴EPR 6G 发动机电控线路图 (428)天然气玉柴EPR 6M 6J 4G 发动机电控线路图 (429)伍德沃德天然气发动机ECU 线路图 (430)天然气(玉柴 6 缸)电路图 (432)天然气(玉柴ECI系统)4 缸 6 缸CNG增压发动机电路图. 433天然气(玉柴ECI系统)4 缸 6 缸LNG增压发动机电路图. 435天然气(玉柴ECI系统)6M 6J 4G 整车线路图 (437)华菱重卡货车汽车灯光系统电气线路图 (440)北京BJ493ZQ3发动机电路图 (452)三菱6M60 电装发动机电路图与ECU端子 (453)雷诺DCI11 发动机ECU 端子定义 (455)日产UD GE1(3 I 型)电控系统电路图 (458)日产UD GE1(3 II 型)电控系统电路图 (461)日产UD-FE6TC( A 型)电控系统线路图 (464)日产UD-FE6TC( B 型)电控系统线路图 (466)日产UD MD9、L MD9M发动机电控系统电路图 (468)日产UD MD9L/MD9发M 动机电控系统针脚资料 (472)MAN发动机BOSCH EDC MS发5 动机电路图 (474)斯堪尼亚BOSCH EDC MS发5 动机电控系统电路 (475)沃尔沃单体泵发动机电控系统电路图 (476)EDC17尿素单元电路图 (478)自主品牌+天纳克系统电路图 (479)三合一电脑+1.5 代天纳克尿素单元电路图 (480)常用车型诊断座位置--OBD端子说明 (481)柴油电控发动机(数据流)标准值-博世福田上柴潍柴锡柴等 (490)常用汽车仪表(报警标志)示意图 (497)电话QQ: 网址潍柴锡柴玉柴朝柴上柴康明斯依维柯大柴道依茨江铃威特南岳云内三菱庆铃江淮北汽杭发日野日产等随着柴油技术日益发展,人们越来越发现柴油机的无穷魅力、高扭矩、高寿命、低油耗、低排放,柴油机成为解决汽车能源问题最现实和最可靠的手段,先后从国二机械喷射, 到国三电喷, 如今发展到国四排放标准.为环保,减少汽车尾气排放污染,工信部定于2014年12 月31 日废止适用于国家第三阶段汽车排放标准柴油车产品《公告》,2015年1月1日起国Ⅲ柴油车产品将不得销售,国家实行国Ⅳ 排放,在国Ⅲ发动机EGR(大泵),共轨的,单体泵的基础上,演变成国Ⅳ发动机,电控系统类似不变, 只是在排气系统上加装了一套SCR尾气处理系统(俗称尿素罐),燃烧尿素,控制对象是NOx和颗粒物PM,达到净化尾气保护环境的目的.对于维修人员而言,市面上存在大量电控机车处于维修阶段,急需掌握电喷发动机有下面几种技术:1. 电控高压共轨技术2. 电控单体泵技术3. 电控泵喷嘴技术4. 涡轮增压、EGR废气循环、中冷技术5. 尾气净化SCR原理特此本部精心收集整理了本套电路图集,配合光盘视频与图文教程,让修理人员在技术上得心应手后续推出: 第二版(加Q期待2016 版)2015.10 (第一版)。
9005547_南维柯“超越”(上柴动力)上市

04□邮箱:***************■ 商 车2014年7月17日,南京依维柯高端轻卡“超越”(上柴动力)上市发布会在南京本部隆重举行。
此次新品上市发布会是南京依维柯和上柴公司开展深度实质性合作的第一步,更是上汽集团在商用车领域打造有竞争力动力链战略的具体体现。
双方企业高层领导悉数出席,与来自全国各地的经销商代表、客户代表和近百家媒体共同见证了这一盛事。
上柴动力全新打造 构建黄金动力链组合市场经济的高速发展,城市化进程的不断加速,促进了汽车制造业技术革新的步伐。
与此同时,能源消耗愈演愈烈,空气质量日益恶化,也让节能减排成为全世界共同面临的重要课题。
2013年7月1日,我国正式在全国范围内实施重型柴油车国Ⅳ排放标准,发动机作为汽车的心脏,其性能的优劣往往被视为判断一款汽车能否达到国Ⅳ乃至更高排放要求的第一标准。
在我国轻型商用车领域,南京依维柯的动力链系统一直处于相对领先的位置。
早在国Ⅱ向国Ⅲ转型时期,由欧洲和国内专家组成的南京依维柯技术团队,就着手研发能够达到更优排放标准的高速环保绿色发动机。
而作为南京依维柯首款真正意义上的高端轻卡产品,“超越”轻卡的动力匹配更是走在了行业的最前沿,不论是SOFIM 还是F1C,都完全符合国Ⅳ排放需求,更可进一步满足欧Ⅳ标准。
与之前推出的SOFIM高压共轨柴油机、菲亚特F1C 国Ⅳ、国Ⅴ高清洁柴油机相同,此次配套C100与C300的SC28R 电控国Ⅳ发动机,是源自意大利VM 公司的纯正欧洲技术;配套C500的SC4H 电控国Ⅳ发动机,是上柴与英国里卡多公司联合开发的新一代节能环保发动机。
作为中国动力市场的开创者和领导者,上柴自1958年自行设计、制造出国内第一台完全国产化的6135柴油机以来,不断填补着中国动力领域的空白。
2008年初,融入上汽集团的上柴动力,依托自身完备的柴油机产品体系,成为上汽商用车板块核心零部件体系的重要成员。
本次为“超越”设计制造的两款发动机,就是上柴按照集团商用车发展战略和产品规划,全新打造的以国Ⅳ标准为基础的柴油动力平台,其中SC28R 的输出功率区间在82~105千瓦,SC4H 的输出功率区间在105~132千瓦,这两款发动机动力强、油耗低、噪声小,延伸和丰富了用户的选择,与SOFIM、F1C 发动机构成了南京依维柯满足国Ⅳ和未来国Ⅴ排放要求的黄金动力链组合。
博世-SOFIM高压共轨柴油机DC16电控系统介绍

SOFIM高压共轨柴油机电控系统介绍1、前言为了降低柴油发动机颗粒的排放,需要提高燃油的喷射能力。
其它柴油机系统,仅仅在每个气缸喷射时才由机械泵产生高压燃油。
而在共轨系统,一个专用的高压油泵使公共油管(注:俗称“共轨”)内的燃油一直保持很高的压力,而不取决于发动机的相位。
在电磁喷油器的的入口处,是已经过电控中心计算的高压燃油。
当电磁喷油器的电磁阀在电控中心的作用下开启时,在“共轨”中已处于高压的燃油被喷入相应的气缸中。
BOSCH公司为SOFIM共轨发动机柴油喷射系统设计的是一种被称为“EDC16”的电控系统(注:EDC是Engine Diesel Control的缩写)。
该系统普遍适用于SOFIM-8140.43B/S/S3/N四种共轨发动机,可以在1350bar的高压情况下稳定运行,其精确的控制使发动机的性能得到了优化,并有效地控制了排放和油耗。
所以,EDC16系统的设计意味着更低的噪音、更小的油耗、更少的有害排放物。
图一、共轨燃油系统简图电控中心EDC16具有控制和诊断功能,能对系统中其它零部件实行闭环控制,并对系统执行许多精密的诊断。
表1是对电控中心控制功能的描述,表2是对其诊断功能的描述。
表1——电控中心EDC16的控制功能控制对象 控制功能描述电子加密启动控制 电控中心与电子加密启动装置的控制单元对话以获得启动信息。
电动燃油泵控制 打开启动开关在前进档时,电控中心向电动燃油泵供电;如果发动机在9秒钟内不能启动,则电控中心取消向电动燃油泵供电。
预热启动控制 当发动机水温传感器或燃油温度传感器之一显示温度低于0°C时,电控中心向预热装置供电。
识别相位控制 电控中心通过凸轮轴相位传感器和飞轮转速传感器的信号来识别相位,并向相应气缸的电磁喷射器供电。
燃油喷射控制 根据从各个传感器采集到的发动机的负荷信息,电控中心控制燃油压力调节电磁阀、改变电磁喷油器的预喷方式和主喷方式。
喷射压力的闭环控制 电控中心根据从各个传感器采集到的发动机的负荷信息,控制燃油压力调节电磁阀以获得最佳的燃油压力。
