HAST (RIUKAI)试验箱工作原理深入介''绍
环境试验箱产品特点概述 环境试验箱工作原理
环境试验箱产品特点概述环境试验箱工作原理环境试验箱产品特点1.圆弧造型及雾面线条处理，高质感外观，并接受平面无反作用把手，操作简单，安全牢靠；2.封闭结构，接受强力循环马达，低嗓音冷冻装置；附有防震台垫，使得机台在运转过程中能保持安静及稳定；3.具有被测试件通电测试功能（负载测试）；4.接受飞利浦照明窗口灯、内置耐高温除雾装置，便于察看箱内产品试验情况；具有多种保护装置，性能安全牢靠。
5.超厚保温层，察看窗五层真空玻璃，冷量热量不散失，保证了升降温快速稳定。
6．通风干湿表与整机应当集成整合为一体，它不能由用户任意外挂，这是由于通风干湿表有严格的风速要求，这个风速与温湿度检定箱的风速要求不一样，它只能安装在特别的部位。
7．接受表面逸出方式加湿，该方式加入空气中的是水分子，加湿面大，释放平稳，湿度波动小且分布均匀；假如使用超声波或蒸汽方式加湿，加入的是小水滴，即加入的是水份而不是真正的湿度，加湿面小，冲击大，湿度波动大且分布不均匀。
8．悬挂的被测物品无需额外固定不会摇摆，一旦摇摆就会有读数困难和相互碰撞的问题。
9．该设备的降温部件不能凝露或结冰，时间越长结冰越多，后将其全部堵死，空气不能通过，空气循环性能下降导致掌控品质下降。
10．被测物品相互之间不会发生相互阻拦，有阻拦的情况下，设备只能在空箱测试时充分指标，而实际使用时均匀度指标很差。
环境试验箱特别组件的维护和修理环境试验箱是用科技的手段模拟出自然环境气候，对现代工业品所造成的破坏性，环境试验箱的代表试验有：低压（高空）试验、高温试验、低温试验、热冲击试验、太阳辐射（日照）试验、淋雨试验、防潮试验、防霉试验、盐雾试验、沙尘试验等。
为了测试的精准性，所以通常对于环境的要求比较高，这也就要求我们除了依照试验箱的正确使用方法进行操作外，也需要做好常规维护，保证环境的精准性及测试数据的精准度。
一、试验箱价格依据其特性通常来说要比常规的试验机价格要高些，为了节省成本，提高产品使用寿命，通常试验箱的使用环境要严格依照要求执行（8℃～23℃），假如自然环境不具备此条件，要接受人工掌控温度使其维持在规范温度内（如：配备适当的空调器（风冷）、冷却塔（水冷））。
hast试验原理
hast试验原理Hast试验原理Hast试验是指高加速应力试验（Highly Accelerated Stress Test），其主要原理是在高温高湿的环境下对电子元件进行加速老化测试，以模拟出长时间内所受到的环境应力，从而评估其可靠性和寿命。
Hast 试验是目前电子元件可靠性测试中最常用的一种加速老化测试。
Hast试验的主要目的是加快元件老化过程，使其在短时间内达到与实际使用环境下相同的老化程度。
这种测试可以使用高温高湿环境，如在121℃的高温环境中，将相对湿度控制在85%以上，以尽可能快地让元件进入加速老化状态。
Hast试验通过对电子元件的测试，可以发现元件受到的环境压力、温度和湿度等对其可靠性的影响，从而可以对元件的选型和设计进行改进和优化。
在元件的设计阶段，可以通过Hast试验来识别潜在的可靠性问题，从而提前解决这些问题，以确保元件在实际使用中能够达到预期的寿命。
在Hast试验中，电子元件在高温高湿条件下经受加速老化，其可靠性随着时间进行逐渐降低，直到到达某个阈值，其寿命将会在未来短时间内显著降低。
这个阈值称为“致命时间T50”，即50%的元件在T50时间内失效。
因此，Hast试验的一个重要指标就是T50，它反映了元件的可靠性和使用寿命。
为了保证Hast试验的可靠性和可重复性，需要对测试的过程进行严格的控制。
主要包括控制温度、湿度、电源和测试样品等因素，以保证测试结果的准确性和可靠性。
此外，还需要对测试结果进行分析和解释，以提高测试结果的可靠性和有效性。
总之，Hast试验是一种重要的电子元件可靠性测试方法，其主要原理是通过在高温高湿环境下对电子元件进行加速老化测试，以模拟出长时间内所受到的环境应力，从而评估其可靠性和寿命。
Hast试验在电子元件设计和选型中具有重要的应用价值，可以提高元件的可靠性和使用寿命，从而提高电子产品的稳定性和可靠性。
恒温恒湿试验箱的工作原理及工作场所 恒温恒湿试验箱操作规程
恒温恒湿试验箱的工作原理及工作场所恒温恒湿试验箱操作规程导读：恒温恒湿试验箱也称恒温恒湿试验机、恒温恒湿试验箱、可程式湿热交变试验箱、恒温机或恒温恒湿箱，用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。
适合电子、电器、移动电话、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。
恒温恒湿试验箱的工作原理及工作场所一、恒温恒湿试验箱工作原理和工作过程：1、制冷系统：恒温恒湿试验箱的制冷系统是恒温恒湿试验箱的紧要构成部分之一、恒温恒湿试验箱的制冷方式包括机械制冷和辅佑襄助液氮制冷两方面，机械制冷接受蒸汽压缩制冷法，紧要由冷凝器，压缩机，节流机构和蒸发器几个紧要部分来完成，由于试验环境的低温要求通常需要达到—55℃以下，单一制冷难以充分要求，因此试验箱的制冷方式一般接受复叠式制冷。
恒温恒湿箱的制冷系统由两部分构成，分别为高不冷不热低温部分，每部分是一个独立的制冷系统。
高温部分中制冷剂的蒸发吸取来自低温部分的制冷剂的热量而汽化；低温部分制冷剂的蒸发则从被冷却的对象（试验箱内的空气）吸热以取得冷量。
高温部分和低温部分之间是用一个蒸发冷凝器起来，它同时是高温部分和低温部分的冷凝器。
恒温恒湿试验箱的高温部分制冷剂接受中温制冷剂，低温部分制冷剂是接受低温制冷剂，箱内温度能达到—80—150℃，制冷过程如以下：制冷剂经压缩机绝热压缩到较高的压力，消耗了的功使排气温度上升，之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。
后制冷剂经截流阀绝热膨胀做功，这时制冷剂温度降低。
zui后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。
此循环周而复始从而达到降温之目的。
2、加热系统：恒温恒湿试验箱的加热系统相对制冷系统而言，相对是比较简单。
它紧要有大功率电阻丝构成，由于试验箱要求的升温速率较大，因此试验箱的加热系统功率都比较大，而且在试验箱的底板也都设有加热器的。
可程式恒温恒湿试验箱系统的工作原理 可程式恒温恒湿试验箱工作原理
可程式恒温恒湿试验箱系统的工作原理可程式恒温恒湿试验箱工作原理恒温恒湿试验箱由制冷系统，加热系统，掌控系统，温度系统空气循环系统，和传感器系统等构成，上述系统分属电气和机械制冷两大方面。
下面初步叙述几个紧要系统的工作原理和工作过程。
1、制冷系统：制冷系统是综合恒温恒湿试验箱的要害部分之一、一般来说，恒温恒湿试验箱的制冷方式都是机械制冷以及辅佑襄助液氮制冷，机械制冷接受蒸汽压缩式制冷，它们紧要由压缩机，冷凝器，节流机构和蒸发器构成。
2、加热系统：恒温恒湿试验箱的加热系统相对制冷系统而言，是比较简单。
它紧要有大功率电阻丝构成，由于试验箱要求的升温速率较大，因此试验箱的加热系统功率都比较大，而且在试验箱的底板也设有加热器。
3、掌控系统：掌控系统是综合试验箱的核心，它决议了试验箱的升温速率，精度等紧要指标。
4、湿度系统：湿度系统分为加湿和除湿两个子系统。
5、传感器系统：试验箱的传感器紧要是温度和湿度传感器。
6、空气循环系统：空气循环系统一般有离心式风扇和驱动其运转的电机构成。
它供应了试验箱内空气的循环。
试验目的：是使产品通过温度从常温到低温，再到高温的反复循环过程，对产品及内装物进行预处理，再进行常规试验，以考核产品在经过不同的流通环境。
湿度的不同变化，模拟各种气候或极端气候后，产品对各种环境的承受本领。
可程式恒温恒湿试验箱的系统特性可程式恒温恒湿试验箱平衡调温调湿掌控系统（BTHC）,以P.I.D.方式掌控SSR,使系统之加热加湿量等于热湿损耗量,故能长期稳定使用。
温湿度掌控精准明确，升降温速度快速、平稳、均匀，为使用者节省宝贵时间。
视野宽广的观测窗：长方形观测窗，接受萤光灯保持箱内光亮，且利用发热体内嵌式玻璃，无须雨刷除雾，随时保持清楚的观测试验箱内的情形。
加湿系统管路与掌控电路分别：加湿系统管路与电源、掌控器、电路板分别，可避开因管路漏水而影响电路，提高安全性。
可程式恒温恒湿试验箱加湿系统，浅漕加湿方法。

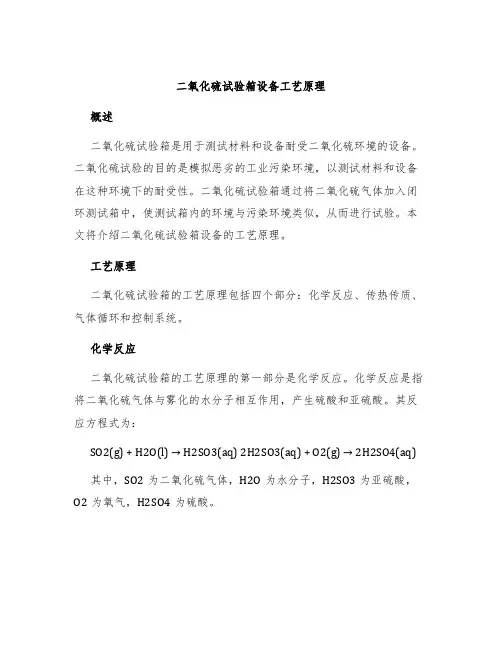

二氧化硫试验箱设备工艺原理
二氧化硫试验箱设备工艺原理概述二氧化硫试验箱是用于测试材料和设备耐受二氧化硫环境的设备。
二氧化硫试验的目的是模拟恶劣的工业污染环境，以测试材料和设备在这种环境下的耐受性。
二氧化硫试验箱通过将二氧化硫气体加入闭环测试箱中，使测试箱内的环境与污染环境类似，从而进行试验。
本文将介绍二氧化硫试验箱设备的工艺原理。
工艺原理二氧化硫试验箱的工艺原理包括四个部分：化学反应、传热传质、气体循环和控制系统。
化学反应二氧化硫试验箱的工艺原理的第一部分是化学反应。
化学反应是指将二氧化硫气体与雾化的水分子相互作用，产生硫酸和亚硫酸。
其反应方程式为：SO2(g) + H2O(l) → H2SO3(aq) 2H2SO3(aq) + O2(g) → 2H2SO4(aq)其中，SO2为二氧化硫气体，H2O为水分子，H2SO3为亚硫酸，O2为氧气，H2SO4为硫酸。
传热传质二氧化硫试验箱的工艺原理的第二部分是传热传质。
传热传质是指通过加热硫酸溶液将其中的有毒气体转变为气体，并使其分布均匀。
试验箱内的加热器将硫酸溶液加热至100℃，将亚硫酸和硫酸溶解在水中并加入试验箱。
硫酸和亚硫酸会与氧气反应生成硫酸，然后被水分子吸收。
这种传热传质的方法可使硫酸溶液在试验箱内均匀分布，以达到模拟工业污染环境的目的。
气体循环二氧化硫试验箱的工艺原理的第三部分是气体循环。
气体循环是指将试验箱内的气体循环回到试验箱内，以使有毒气体与被测试材料相互作用。
试验箱内的气体通过循环泵回流，通过反应室，将被测试物暴露在含有二氧化硫的环境中。
通过气体循环的方式，试验箱内的有毒气体得到完全利用，提高了试验箱的性能。
控制系统二氧化硫试验箱的工艺原理的第四部分是控制系统。
控制系统是二氧化硫试验箱的核心部分，它控制着试验箱内的温度、湿度、气体流量和试验时间等系统参数，确保试验能够在恒定的条件下进行。
控制系统是通过微型控制器实现的，它能够监测系统状态，检测故障，并确保系统按预设参数进行操作。
hast老化试验机的基本知识
hast老化试验机的基本知识一、hast老化试验机三大特点：1.艾思荔采用了更加好的技术来更加好的控制hast老化试验机温度，更加好的控制，更加准确，更加的精密，在蒸汽温度方面我们采用的是进口微电脑来控制饱和蒸气温度、微电脑 P.I.D 自动演算控制饱和蒸气温度。
这是我们优先选择最好的，最方便快捷简单的，在水位控制方面我们选择的是hast老化试验机自动水位控制器，这款控制器有着非常好的功能以及特点，能够在位不足时会有警示并且在时间控制器使用的是LED 显示器，最新式的指针显示正负压表。
2.hast老化试验机在设计上我们优先的选择好的设计，以及材料，hast老化试验机中我们使用的符合工业安全标准的圆型内箱，采用了不锈钢的原型使用内箱结果，这种设计可以在试验中能够防止结露滴水。
并且选择有着不锈钢的圆幅内衬的hast老化试验机采用了不锈钢的的圆型设计，有了该圆幅的设计可完全的避免蒸气潜热直接冲击测试品。
导致试验品损坏。
并且在水位控制上采用了精密的设计，使得每次试验加水可以联系使用200小时，并且气密性非常好，还有耗水量非常少。
3.hast老化试验机内压力系统也是进行了大的变动，在内压力越大的时候hast老化试验机箱门呼吁反压导致其与箱体更加紧密结合,不同于的传统挤压式,可延长专利的寿命。
并且在hast老化试验机非常好的临界点 LIMIT 方式自动安全保护,在出现异常原因和故障指示灯都会显示，能够好的避免因为异常导致损失，甚至导致今天损坏。
hast老化试验机主要是测试半导体封装的抗湿气能力，通过将待测产品放置在严苛的温度、湿度及压力下环境下，测试产品的质量。
在日常使用hast老化试验机时，由于对设备的不了解我们不免会产生一些疑问，下面艾思荔就为各位列举几个。
二、故障和解决方法：1.如打开电源指示灯不亮时?检查电源开关是否故障,保除丝是否烧断。
2.定时器故障?检查控制面板接线是否松脱,定时器是否出现故障。
温度试验箱工作原理
温度试验箱工作原理
1.加热工作原理
高低温试验箱加热系统一般采用镍铬合金电加热丝直接加热；设备根据控制器设定程序运行时，循环风扇使箱内空气产生对流，带走加热丝产生的热量，从而达到对箱内空气加热的效果；控制系统通过PID微电脑调节，控制加热丝的导通时间，加热热量与损耗热量达到动态平衡，实现平衡控温的目的。
2.制冷工作原理
高低温试验箱制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。
其过程如下：制冷剂（冷凝剂）经压缩机绝热压缩到较高的压力，消耗了功，使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质；后制冷剂经截流阀绝热膨胀做功，这时制冷剂温度降低；制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。
此循环周而复始从而达到降温之目的。
关于恒温恒湿试验箱的工作原理是怎样的 恒温恒湿试验箱工作原理
关于恒温恒湿试验箱的工作原理是怎样的恒温恒湿试验箱工作原理恒温恒湿试验箱由调温（加温、制冷）和增湿两部分构成。
通过安装在箱体内顶部的旋转风扇，将空气排入箱体实现气体循环、平衡箱体内的温、湿度，由箱体内置的温、湿度传感器采集的数据；传至温、湿度掌控器（微型信息处理器）进行编辑处理，下达调温调湿指令，通过空气加热单元、冷凝管以及水槽内加热蒸发单元的共同完成。
工作原理温度调整是通过箱体内置温度传感器，采集数据，经温度掌控器（微型信息处理器）调整，接通空气加热单元来实现加添温度或者调整制冷电磁阀来降低箱体内温度，以达到掌控所需要的温度。
恒温恒湿箱温度调整是通过体内置温度传感器，采集数据，经湿度掌控器（微型信息处理器）调整，接通水槽加热元件；通过蒸发水槽内的水来实现加添箱体内的湿度或者调整制冷电磁阀来实现去湿作用，以达到掌控所需要的湿度。
设有多重保护措施：温度系统在可设定大安全允许温度条件下，装有过温保护器，空气加热元件可随旋转风扇停止而自动断电；加湿系统可随加湿槽水位降低而停止供电；制冷系统也随箱体温度上升（超过40℃）或湿度的加大而停止工作。
解决恒温恒湿试验箱压缩机噪音故障的问题恒温恒湿试验箱在正常运作过程中，会产生确定的噪音，紧要来源于压缩机。
压缩机是恒温恒湿试验箱制冷核心系统，对整个设备起着至关紧要的作用，一旦显现故障设备将无法正常进行牢靠性试验，为了让广阔客户更好使用设备，下面将讲解关于如何分析和解决恒温恒湿试验箱压缩机噪音故障的问题。
首先，恒温恒湿试验箱压缩机噪音异常，产生故障时，需要检查分析以下三个方面：1、运转时活塞撞击排气阀。
检查排气阀螺栓是否松动。
2、阀片损坏，更换新阀片。
3、轴承磨损，修理或更换新的。
假如是制冷系统故障原因导致，可以参考如下方案，解决恒温恒湿试验箱噪音问题：1、固定螺丝松动发生振动，解决方法：拧紧固定螺丝。
2、冷冻油太多造成液击，解决方法：检查油位并处理多余的冷冻油3、制冷剂进入气阀造成液击，解决方法：减小制冷剂流量或削减制冷剂充入量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HAST 试验箱设备特点： 1.最新优化设计,美观大方，做工精细。 2.对应 IEC60068-2-66 条件，具有直接测量箱内温湿度的干、湿球温度传感器。 3.具备特制的试样架免去繁杂的接线作业。 4.采用圆筒构造和独有的空调方式，解决了自然对流式的结露，水滴落下的难题。 5.标准配备 8 条试验样品信号施加端子，也可以根据需要增加端子数量。 6.采用 7 寸真彩式触摸屏，拥有 250 组 12500 段程序，具有 USB 曲线数据下载功能，RS-485
运行时间积算。
10.程序结束规划（程序连接，转到定值，停机等）。 11．可通过因特网远距离监控机器运行情况，及远程操控机
器。
曲线监视
据下载
非饱和 数
规格参数
型号
HAST-250
HAST-350
HAST-250
D
HAST-350
D
HAST-250 M
HAST-350 M
尺寸 （cm
）
内 箱 外
Φ25×D35 W56×H65×
Φ30×D45 W66×H105×
Φ40×D55 W76×H115×
Φ50×D60 W86×H135×
Φ25×D35 W56×H65×
Φ30×D45 W66×H105×
箱 D105
D125
D135
D145
D105
D125
温度范 围
105℃～132℃
105℃～142.9℃
105℃～155℃
压力范 围
表压力+0.2～2.0kg/cm2
3.9999 HOURS / STEP 每段可控制时间。
4.50 program 程序记忆容量。 B2.0 储存接口与数据下载 。 6.12 bit D/A 温度湿度转换接口。
饱和试验 试验
7.全自动控制与安全保护协调系统。
8.全新控制系统，节约电力 20%,省水 50%。 9.预约起动设定,运转预计结束时间表示，通电时间积算，
保试验完全。
7 内箱压力愈大时, packing 会有反压会使其与箱体更紧密结合,与传统挤压式完全不同,
可延长 packing 寿命.
东莞市横沥镇蚬金工业园10号
彩色触控式控制器： 瑞 凯 HAST 控制系统
1.全彩 7 寸 TFT 真彩触摸屏控制系统。 2.0. 01℃ / 0.1% RH，0.1kg/cm 精确解析能力。
围
温湿度 均匀度
±0.5℃ / ±5%RH
偏压端 子
无
标配 8 条（8～55 条可选），交直流 125V 1A
气源增 压
有外接气源
有外接气源
有外接气源
加压时 间
大约 45 分钟
大约 50 分钟
大约 55 分钟
循环方 式
风叶强制对流循环
内箱材 质
SUS316#不锈钢
外箱材 质
冷轧钢板防静电喷涂
东莞市横沥镇蚬金工业园10号
湿度的饱和蒸汽压表计算出来的，真正体现了实际的试验参数。 3.干燥设计，试验终止采用电热干燥设计确保测试区(待测品)的干燥，确保稳定性。
4.精准的压力/温度对照显示，完全符合温湿度压力对照表要求。
5.LED 数字型定时器，当锅内温度达到设定值后才开始计时以确 6.开始运转时流水器自动排出未饱和蒸气以达到最佳蒸气质量。
HAST 试验箱工作原理
产品应用：高压加速寿命试验的目的是提高环境应力(如：温度)与工作应力(施加给产 品的电压、负荷.等)，加快试验过程，缩短产品或系统的寿命试验时间。
用于调查分析何时出现电子元器件，和机械零件的摩耗和使用寿命的问题，使用寿命 的故障分布函数呈什么样的形状，以及分析失效率上升的原因所进行的试验。
规范要求 1.内胆圆弧设计,复合国家安全容器标准,可以防止试验
结露滴水现象，从而避免产品在试验过程中受过热蒸 汽直接冲击影响试验结果。 b.配备双层不锈钢产品架,也可根据客户产品规格尺寸
免费量身定制专用产品架。
科技创新
1.独家采用全自动补充水位之功能, 试验永不中断. 2.试验过程的温度、湿度、压力，是真正读取相关传感器的读值来显示的，而不是通过温
安全保 护
试验时全程检测超温超压保护，第一阶段仪表内部超高温保护，第二阶段仪表内部 加湿器缺水保护，高压力保护，水箱缺水报警断电，第二阶段加湿管极限温度保护，
第二阶段超高压保护，第三阶段紧急泄压保护，手动泄压保护，自动泄压等。
东莞市横沥镇蚬金工业园10号
通讯接口。 7.采用高效真空泵，使箱内达到最佳纯净饱和蒸汽状态。 8.具有缓降压、排气、排水功能，控制避免试验结束后压力温度的急变，保证试验结果的 正确。 9.多项安全保护措施,故障报警显示及故障原因和排除方法功能显示。 10.可根据客户不同需求定制专用 HAST 试验设备（如：HAST 内箱尺寸及偏压可满足客户不 同的测试需要） 11. HAST 加速老化测试仪可根据客户产品定制专用产品架。
表压力+0.2～3.0kg/cm2
表压力+0.2～3.5kg/cm2
Hale Waihona Puke 湿度范 围65%～100%RH（可调）
控制器 HAST-6890 型
专用控制器，中英文表示，具 USB 接口，R-232C 接口.数据曲线 下载
分辨率
温度：0.1℃ ，湿度：0.1%RH ，压力： 0.1 kg/cm2
温湿
度波动范
非饱和控制：±0.5℃ / ±2.5%RH 、 湿润饱和控制：±0.5℃ / 100%RH
绝缘材 料
玻璃棉
压力容 加热器、加湿器、温度传感器、试样信号端子、对流风扇、对流风扇电动机、防过
器
热/干烧检测端子
试样架
试样隔板（2 层），可定制专用试样架
控制面 控制器、电源开关键、工序显示灯、报警灯、机械压力表、手动紧急泄压阀、USB
板
接口、R-485 接口
通信功 能
RS-485
供水方 式
自动供水
