地下室顶板模板(014)
2.3后浇带、施工缝模板支设:后浇带、施工缝模板采用3cm厚板材和钢板网支设，模板上钢筋穿过部位按钢筋直径切割缺口使钢筋穿过，在下网钢筋下垫钢筋保护层15×30木条。
3、质量要求
3.1模板及支撑必须有足够的强度、刚度和稳定性，支撑间距模板背肋设置符合模板设计要求。
审核人
交底人
接受交底人
技 术 交 底 记 录
表C2-1
编号
014
工程名称
孔雀城剑桥郡.福和园6#、26#、14#、28#楼
交底日期
201512.16
施工单位
鹏达建设集团有限公司
分项名称
基 础
交底提要
地下室顶板模板
交底内容：
1、施工准备
1.1主要材料及机具：
15厚竹胶板，50x100、100x100木方，50厚松木板材，钢板网、海棉条、401胶；碗扣支撑、可调支座、支撑头等。电锯、平刨、压刨、电钻、空压机、送风管，铁木榔头、扳子、水平尺、钢卷尺、托线板、手锯、劈斧、铲刀、滚刷、线坠、撬杠、小线、铅丝、钳子、錾子等。
3.2模板上的脱模剂涂刷均匀，无漏刷。
3.3模板安装允许偏差符合下表规定：
项 目
允许偏差（mm）
检验方法
墙、轴线位移
3
尺量检查
标高
±5
用水准仪或拉线和尺量检查
墙截面尺寸
±2
尺量检查
每层垂直度
3
用2m托线板检查
相邻两板表面高低差
0.5
用直尺和尺量检查
表面平整度
2
用2m靠尺和楔形塞尺检查
阴阳角方正
4
用方尺和楔形塞尺检查
2.2.3首层底板外墙外沿支模时应在板面下留设5mm厚、100mm高的凹槽，以便地上大钢模支设时相接。
2.3后浇带、施工缝模板支设:后浇带、施工缝模板采用3cm厚板材和钢板网支设，模板上钢筋穿过部位按钢筋直径切割缺口使钢筋穿过，在下网钢筋下垫钢筋保护层15×30木条。
3、质量要求
3.1模板及支撑必须有足够的强度、刚度和稳定性，支撑间距模板背肋设置符合模板设计要求。
1.2作业条件：
新模板材质符合要求、旧模板破损部位切除、螺栓孔堵好并经检查验收合格，支模用的各种材料、工具准备齐全；认真学习模板施工方案及交底，明确流水段的划分施工缝设置、施工顺序、支模方法和要求标准；现场支模用的标高、边线、控制线均已到位满足要求。
2、操作工艺
2.1模板支设前准备工作：
2.1.1楼板支模前，首先应根据楼层1m标高控制线将楼板的底标高线引测到墙上口，控制支模标高。2.1.2施工缝处理：墙上口施工缝应根据支模标高线，将高出的混凝土剔至与模板标高线平齐或高出不大于5mm，且施工缝混凝土表面必须剔毛，将混凝土表面浮浆、软弱混凝土层剔除至密实混凝土，用空压机将杂物吹干净，用水充分冲洗润湿；
2.2.2模板铺设前，先将墙柱上口的混凝土依据模板上口标高控制线用切割机切5mm深直线，用錾子剔至与模板上口标高平齐且至密实混凝土表面清理干净，然后进行墙板、柱帽节点处模板支设，混凝土浇筑不够高的用50x100木方外贴竹胶板支立模补齐，模板与混凝土交接处、模板交接处贴海绵条防止漏浆。
模板支设应先支转角等细部后大面，模板铺好清理后，拼缝局部不严密者用水腻子刮平封严，均匀涂刷脱模剂。
3.2模板上的脱模剂涂刷均匀，无漏刷。
3.3模板安装允许偏差符合下表规定：
项 目
允许偏差（mm）
检验方法
墙、轴线位移
3
尺量检查
标高
±5
用水准仪或拉线和尺量检查
墙截面尺寸
±2
尺量检查
每层垂直度
3
用2m托线板检查
相邻两板表面高低差
0.5
用直尺和尺量检查
表面平整度
2
用2m靠尺和楔形塞尺检查
阴阳角方正
4
用方尺和楔形塞尺检查
2.2.1楼板模板采用15厚竹胶板作面板、50x100木方作小横梁、100×100木方作大横梁。小横梁布置，当板厚≤200时，间距≤250；大横梁布置按支撑立杆间距。支撑采用满堂红碗扣式脚手架配合可调支撑头，支撑立杆间距板厚＞200时，间距不大于900，板厚≤200时间距不大于1200。横杆在立杆上、中、下设三步，包括扫地杆计三道；U拖的可调自由端不得超过U托总长的1/3且不得大于300mm。(注明:所有木方统一过压刨保证其木方高度一致)
2.1.3模板清理：模板必须清理干净，板面和接缝处的混凝土浆用铲刀清除，用绵丝擦干净，均匀涂刷脱模剂，损坏变形的进行修理完好。
2.2楼板模板支设
工艺流程：抄1m线、模板控制标高 →搭设支撑架→施工缝（包括墙柱上口）剔凿清理→ 铺模板支撑横梁→拉线调整标高 →墙板、柱帽节点模板支设→ 铺大面模板 →拼缝处理、清理刷脱模剂→ 自检 →检查验收
1.2作业条件：
新模板材质符合要求、旧模板破损部位切除、螺栓孔堵好并经检查验收合格，支模用的各种材料、工具准备齐全；认真学习模板施工方案及交底，明确流水段的划分施工缝设置、施工顺序、支模方法和要求标准；现场支模用的标高、边线、控制线均已到位满足要求。
2、操作工艺
2.1模板支设前准备工作：
2.1.1楼板支模前，首先应根据楼层1m标高控制线将楼板的底标高线引测到墙上口，控制支模标高。2.1.2施工缝处理：墙上口施工缝应根据支模标高线，将高出的混凝土剔至与模板标高线平齐或高出不大于5mm，且施工缝混凝土表面必须剔毛，将混凝土表面浮浆、软弱混凝土层剔除至密实混凝土，用空压机将杂物吹干净，用水充分冲洗润湿；
2.2.1楼板模板采用15厚竹胶板作面板、50×100木方作小横梁、100×100木方作大横梁。小横梁布置，当板厚≤200时，间距≤250；大横梁布置按支撑立杆间距。支撑采用满堂红碗扣式脚手架配合可调支撑头，支撑立杆间距板厚＞200时，间距不大于900，板厚≤200时间距不大于1200。横杆在立杆上、中、下设三步，包括扫地杆计三道；U拖的可调自由端不得超过U托总长的1/3且不得大于300mm。(注明:所有木方统一过压刨保证其木方高度一致)
2.2.2模板铺设前，先将墙柱上口的混凝土依据模板上口标高控制线用切割机切5mm深直线，用錾子剔至与模板上口标高平齐且至密实混凝土表面清理干净，然后进行墙板、柱帽节点处模板支设，混凝土浇筑不够高的用50×100木方外贴竹胶板支立模补齐，模板与混凝土交接处、模板交接处贴海绵条防止漏浆。
模板支设应先支转角等细部后大面，模板铺好清理后，拼缝局部不严密者用水腻子刮平封严，均匀涂刷脱模剂。
2.2.3首层底板外墙外沿支模时应在板面下留设5mm厚、100mm高的凹槽，以便地上大钢模支设时相接。
2.3后浇带、施工缝模板支设:后浇带、施工缝模板采用3cm厚板材和钢板网支设，模板上钢筋穿过部位按钢筋直径切割缺口使钢筋穿过，在下网钢筋下垫钢筋保护层15×30木条。
3、质量要求
3.1模板及支撑必须有足够的强度、刚度和稳定性，支撑间距模板背肋设置符合模板设计要求。
2.1.3模板清理：模板必须清理干净，板面和接缝处的混凝土浆用铲刀清除，用绵丝擦干净，均匀涂刷脱模剂，损坏变形的进行修理完好。
2.2楼板模板支设
工艺流程：抄1m线、模板控制标高 →搭设支撑架→施工缝（包括墙柱上口）剔凿清理→ 铺模板支撑横梁→拉线调整标高 →墙板、柱帽节点模板支设→ 铺大面模板 →拼缝处理、清理刷脱模剂→ 自检 →检查验收
2.2.1楼板模板采用15厚竹胶板作面板、50x100木方作小横梁、100×100木方作大横梁。小横梁布置，当板厚≤200时，间距≤250；大横梁布置按支撑立杆间距。支撑采用满堂红碗扣式脚手架配合可调支撑头，支撑立杆间距板厚＞200时，间距不大于900，板厚≤200时间距不大于1200。横杆在立杆上、中、下设三步，包括扫地杆计三道；U拖的可调自由端不得超过U托总长的1/3且不得大于300mm。(注明:所有木方统一过压刨保证其木方高度一致)
2.1.3模板清理：模板必须清理干净，板面和接缝处的混凝土浆用铲刀清除，用绵丝擦干净，均匀涂刷脱模剂，损坏变形的进行修理完好。
2.2楼板模板支设
工艺流程：抄1m线、模板控制标高 →搭设支撑架→施工缝（包括墙柱上口）剔凿清理→ 铺模板支撑横梁→拉线调整标高 →墙板、柱帽节点模板支设→ 铺大面模板 →拼缝处理、清理刷脱模剂→ 自检 →检查验收
预埋钢板中心线位移
3
拉线和尺量检查
预埋管预留孔中心位移
3
预埋螺栓
中心线位移
2
外露长度
+10 -0
预 留 洞
中心线位移
10
截面内部尺寸
+10 -0
技 术 交 底 记 录
表C2-1
编号
014
工程名称
孔雀城剑桥郡福和园1#、2#、3#楼
交底日期
201512.16
施工单位
鹏达建设集团有限公司
分项名称
基 础
交底提要
地下室顶板模板
交底内容：
1、施工准备
1.1主要材料及机具：
15厚竹胶板，50x100、100x100木方，50厚松木板材，钢板网、海棉条、401胶；碗扣支撑、可调支座、支撑头等。电锯、平刨、压刨、电钻、空压机、送风管，铁木榔头、扳子、水平尺、钢卷尺、托线板、手锯、劈斧、铲刀、滚刷、线坠、撬杠、小线、铅丝、钳子、錾子等。
预埋钢板中心线位移
3
拉线和尺量检查
预埋管预留孔中心位移
3
预埋螺栓
中心线位移
2
外露长度
+10 -0
预 留 洞
中心线位移
10
截面内部尺寸
+10 -0
4、模板拆除
拆模时间控制：侧模拆除，在砼强度保证其表面及棱角不因模板拆除而受损时方可拆除，具体时间根据不同气温阶段混凝土同养试块强度报告达到1.2MPa的时间确定；底模拆除根据混凝土同条件养护试块的试压强度报告和楼板的浇筑层数确定，首先楼板混凝土强度应达到规范要求，且施工层下有两层楼板支撑。拆模前必须填拆模申请单，经技术人员批准后方可拆除。

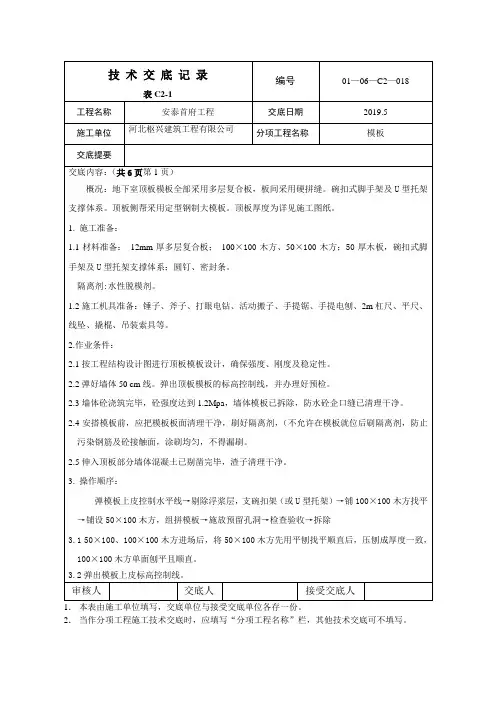

地下室顶板模板
2．当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号01—06—C2—018表C2-1工程名称安泰首府工程交底日期2019.5施工单位河北枢兴建筑工程有限公司分项工程名称模板交底提要模板工程交底内容：（共6页第2页）3.3按支撑体系平面图，将立杆下均铺垫400X200×50mm木板，立杆距墙200毫米主立杆步距900mm为主，局部步距为600mm，上中下三道水平杆，调节顶托上铺100×100木方，刨光面朝上，按水平控制线拉线找平后，卧铺刨制厚度一致的50×100木方，中心间距均为300mm，接茬穿插排放，弯曲部位元钉钉牢，同时考虑竹胶板的铺设接缝位置，竹胶板长向接茬下50×100木方齐茬对接。
具体见下图：审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号01—06—C2—018 表C2-1工程名称安泰首府工程交底日期2019.5 施工单位河北枢兴建筑工程有限公司分项工程名称模板交底提要交底内容：（共6页第3页）3.4顶板模板铺钉时，应首先考虑布置整张模板，小块调整模可置于中部，具体见下图：50×100木方与100×100木方采用钢钉连接。
模板支撑示意图：审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写编号表C2-1工程名称安泰首府工程交底日期2019.5施工单位河北枢兴建筑工程有限公司分项工程名称模板交底提要交底内容：（共6页第4页）3.5模板起拱：板起拱坡度为1‰，板四周标高相同，然后通过调整丝杆，使其中心部位比板高出1‰。
3.6楼梯模板支搭：楼梯模板按设计标高，几何尺寸弹出墨线，休息板弹出模板顶面线，楼梯梁的位置线，楼梯斜跑板顶面线，踢步立线。

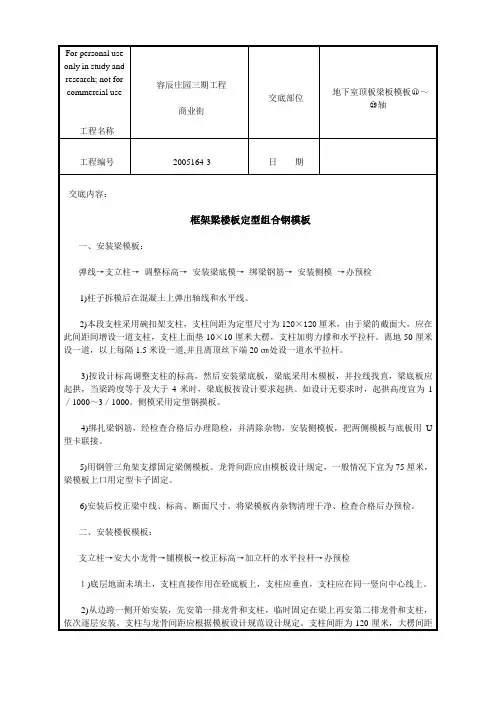

地下室顶板模板
2)本段支柱采用碗扣架支柱，支柱间距为定型尺寸为120×120厘米，由于梁的截面大，应在此间距间增设一道支柱，支柱上面垫10×10厘米大楞，支柱加剪力撑和水平拉杆。离地50厘米设一道，以上每隔1.5米设一道,并且离顶丝下端20㎝处设一道水平拉杆。
3)按设计标高调整支柱的标高，然后安装梁底板，梁底采用木模板，并拉线找直，梁底板应起拱，当梁跨度等于及大于4米时，梁底板按设计要求起拱。如设计无要求时，起拱高度宜为1／1000～3／1000。侧模采用定型钢摸板。
B操作人员站在已拆除的空隙，拆去近旁余下的支柱使其龙骨自由坠落。
C用钩子将模板钩下，等该段的模板全部脱模后，集中运出，集中堆放。
D楼层较高，支模采用双层排架时，先拆上层排架，使龙骨和模板落在底层排架上，上层钢模全部运出后，再拆底层排架。
E有穿墙螺栓者先拆掉穿墙螺栓和梁托架，再拆除梁底模。
F板与梁模板强度如设计无规定时，应符合施工规范的规定。由于模板支设的特殊性，钢模板与砼不直接接触，拆模安全很重要，拆模之前一定的由专值安全员交底后方可拆除。
(1)吊装模板时轻起轻放，不准碰撞，防止模板变形。
(2)拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角。
(3)拆下的钢模板，如发现模板不平时或肋边损坏变形应及时修理。
(4)钢模在使用过程中应加强管理，分规格堆放及时补涂刷防锈剂。
五．应注意的质量问题。
(1)柱模板容易产生的问题是：截面尺寸不准，混凝土保护层过大，柱身扭曲。防止办法是：支模前按图弹位置线，校正钢筋位置，支柱前柱子应做小方盘模板，保证底部位置准确。根据柱子截面尺寸及高度，设计好柱箍尺寸及间距，柱四角做好支撑及拉杆。
(2)梁板模板容易产生的问题是：梁身不平直，梁底不平，梁侧面鼓出，梁上口尺寸加大，板中部下挠。防治办法是：梁板模板应通过设计确定龙骨、支柱的尺寸及间距，使模板支撑系统有足够强度及刚度，防止浇混凝土时模板变形。模板支柱的底部应支在坚实地面上，垫通长脚手板防止支柱下沉，梁板模板应按设计要求起拱，防止挠度过大。梁模板上口应有拉杆锁紧，防止上口变形。
地下室顶板模板计算书
扣件钢管楼板模板支架计算书计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:模板支架搭设高度为4.1m，立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.80m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×80mm，间距300mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm2。
模板自重0.30kN/m2，混凝土钢筋自重24.00kN/m3，施工活荷载1.00kN/m2。
扣件计算折减系数取8.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元按照扣件新规范中规定并参照模板规范，确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(24.00×0.30+0.30)+1.40×1.00=10.400kN/m2由永久荷载效应控制的组合S=1.35×24.00×0.30+0.7×1.40×1.00=10.700kN/m2由于永久荷载效应控制的组合S最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 24.000×0.300×0.900+0.300×0.900=6.750kN/m活荷载标准值 q2 = (0.000+1.000)×0.900=0.900kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.35×6.750+0.98×0.900)×0.300×0.300=0.090kN.m经计算得到面板抗弯强度计算值 f = 0.090×1000×1000/48600=1.851N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.35×6.750+1.0×0.900)×0.300=1.799kN 截面抗剪强度计算值 T=3×1799.0/(2×900.000×18.000)=0.167N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×6.750×3004/(100×6000×437400)=0.141mm面板的最大挠度小于300.0/250,满足要求!二、纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q11 = 24.000×0.300×0.300=2.160kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.300×0.300=0.090kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值 q2 = (1.000+0.000)×0.300=0.300kN/m静荷载 q1 = 1.35×2.160+1.35×0.090=3.038kN/m活荷载 q2 = 0.98×0.300=0.294kN/m2.抗弯强度计算最大弯矩 M = 0.1ql2=0.1×3.33×0.90×0.90=0.270kN.m最大剪力 Q=0.6×0.900×3.332=1.799kN最大支座力 N=1.1×0.900×3.332=3.298kN抗弯计算强度 f=0.270×106/5080.0=53.12N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!3.挠度计算三跨连续梁均布荷载作用下的最大挠度V=(0.677×2.550+0.990×0.000)×900.04/(100×2.06×105×121900.0)=0.451mm纵向钢管的最大挠度小于900.0/150与10mm,满足要求!三、板底支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P取纵向板底支撑传递力，P=3.30kN3.30kN 3.30kN 3.30kN 3.30kN 3.30kN 3.30kN 3.30kN 3.30kN 3.30kN 3.30kN支撑钢管计算简图0.792支撑钢管弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：2.23kN 2.23kN 2.23kN 2.23kN 2.23kN 2.23kN 2.23kN 2.23kN 2.23kN 2.23kN支撑钢管变形计算受力图0.075支撑钢管变形图(mm)经过连续梁的计算得到最大弯矩 Mmax=0.792kN.m最大变形 vmax=1.238mm最大支座力 Qmax=10.774kN抗弯计算强度 f=0.792×106/5080.0=155.82N/mm2支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于900.0/150与10mm,满足要求!四、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算: R ≤ Rc其中 Rc ——扣件抗滑承载力设计值,取64.00kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=10.77kN单扣件抗滑承载力的设计计算满足要求!五、模板支架荷载标准值(立杆轴力)作用于模板支架的荷载包括静荷载、活荷载和风荷载。
地下室、剪力墙、顶板模板

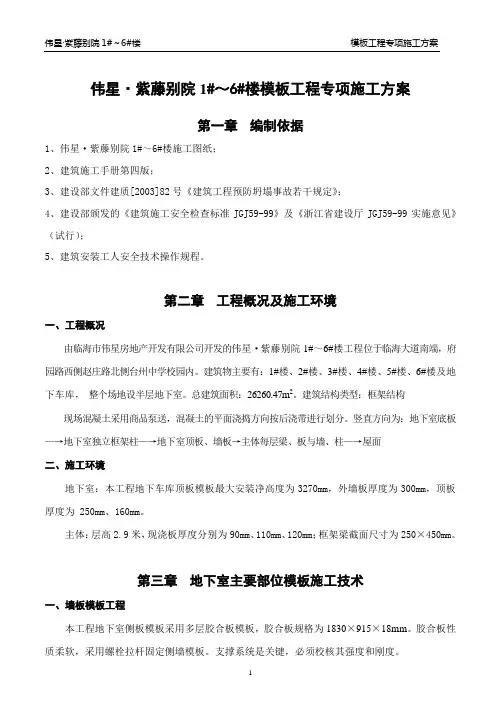

伟星·紫藤别院1#～6#楼模板工程专项施工方案第一章编制依据1、伟星·紫藤别院1#～6#楼施工图纸；2、建筑施工手册第四版；3、建设部文件建质[2003]82号《建筑工程预防坍塌事故若干规定》；4、建设部颁发的《建筑施工安全检查标准JGJ59-99》及《浙江省建设厅JGJ59-99实施意见》（试行）；5、建筑安装工人安全技术操作规程。
第二章工程概况及施工环境一、工程概况由临海市伟星房地产开发有限公司开发的伟星·紫藤别院1#～6#楼工程位于临海大道南端，府园路西侧赵庄路北侧台州中学校园内。
建筑物主要有：1#楼、2#楼、3#楼、4#楼、5#楼、6#楼及地下车库，整个场地设半层地下室。
总建筑面积：26260.47m2。
建筑结构类型：框架结构现场混凝土采用商品泵送，混凝土的平面浇捣方向按后浇带进行划分。
竖直方向为：地下室底板—→地下室独立框架柱—→地下室顶板、墙板→主体每层梁、板与墙、柱—→屋面二、施工环境地下室：本工程地下车库顶板模板最大安装净高度为3270mm，外墙板厚度为300mm，顶板厚度为 250mm、160mm。
主体：层高2.9米，现浇板厚度分别为90mm、110mm、120mm；框架梁截面尺寸为250×450mm。
第三章地下室主要部位模板施工技术一、墙板模板工程本工程地下室侧板模板采用多层胶合板模板，胶合板规格为1830×915×18mm。
胶合板性质柔软，采用螺栓拉杆固定侧墙模板。
支撑系统是关键，必须校核其强度和刚度。
侧墙模板设计计算：剪力墙采用18mm胶合板作为面板，竖向方肋采用55*75松木方，，横向再用Φ48×3.25双钢管以Φ12螺栓对穿，配3型扣加80×80×8垫铁加强，并用双螺帽拧紧（间距500 m m）。
大模板高度以胶合板长度1830mm作为基准模板长度，以每跨的柱间墙净长度与1830mm 的倍数的差值为模板长的宽度，基准模板与每跨的模板条拼装组成该跨的大模板。
地下室模板图剪力墙模板图后浇带模板图楼梯模板图
2.4.1.3集水坑侧壁板电梯井、集水坑模板采用竹胶板定型加工，后背100*100mm木方，内部采用钢管支撑。
模板拼装在坑外拼装固定后，用塔吊直接吊入坑内。
模板及钢管支撑下预设支模筋。
详见附图。
2.4.1.4地下墙体模板设计（包括电梯井墙体模板）1、地下室墙体最大结构净高为2.9m，墙体模板采用60系列钢模板。
施工前，根据地下墙体图纸尺寸，现场配制模板并编号。
不足部分配以其它规格钢模或木模。
2、地下室剪力墙模板使用宽60cm与宽10cm的小钢模相间布置，穿墙螺栓均设在宽10cm连接钢模上。
对拉螺栓采用ф14钢筋制作，外墙部位对拉螺栓中部安装橡胶止水圈。
支撑系统采用ф48×3.5mm钢管；每道水平龙骨由二根钢管组成，水平龙骨布置距模板上下端头均为300mm，中间水平龙骨间距不大于4、组合钢质模板配模不符合模数时必须加红白松木方，做法如下：2.4.1.5地下门窗洞口模板设计参照地上门窗洞口模板施工。
2.4.1.6地下顶板模板设计地下室顶板厚度为180、150mm，模板采用12mm厚覆膜多层板及100×100主木龙骨。
模板搁栅采用纵向50×100木方，地下室顶板支设采用次楞间距250mm；支撑托梁采用100×100mm的木方，间距0.9m，木方表面需刨平（压刨处理）以保证与模板接合面平整。
顶板模的结构支撑体系采用碗扣架支撑体系。
所用木方必须上刨双面刨光，保证支模板面平整。
支撑立柱采用碗扣脚手架钢管，双向间距为900mm。
每房间顶板支模时必须按支撑位置弹出十字线控制，保证各层之间上下支撑在同一受力点上。
支撑应垫方木，面积不小于30cm2。
在支撑腰间加拉杆双向固定。
根据房间净尺寸和所采购的竹胶板的规格，制作顶板模板。
板与板之间的拼缝采用硬拼方式，以保证密封而不漏浆。
顶板边模在靠墙的竹胶板上贴10mm宽的海绵条，以防漏浆，保证顶板与墙体阴角处观感效果良好（见附图）。
2.4.2地上部位模板设计2.4.2.1剪力墙大模板设计内墙模板按标准层层高来配制，标准层层高为2.9米，楼板设计厚度120mm，所以，内墙模板配板高度为2850mm,外墙模板配板高度为2850mm，内外墙模板示意见下图。
地下室顶板模板快拆体系施工工法(2)

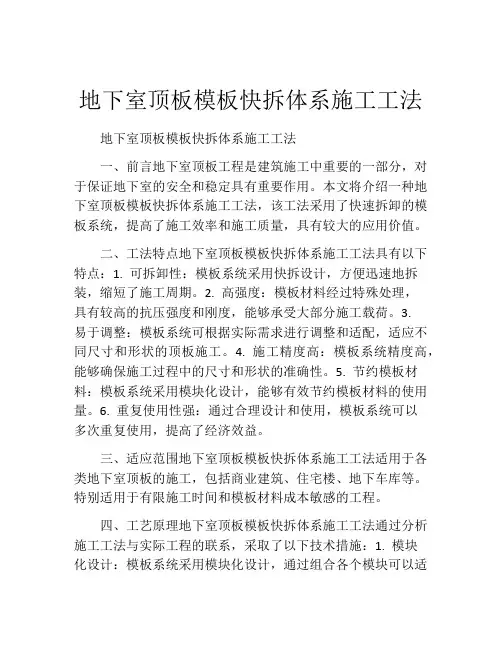

地下室顶板模板快拆体系施工工法地下室顶板模板快拆体系施工工法一、前言地下室顶板工程是建筑施工中重要的一部分，对于保证地下室的安全和稳定具有重要作用。
本文将介绍一种地下室顶板模板快拆体系施工工法，该工法采用了快速拆卸的模板系统，提高了施工效率和施工质量，具有较大的应用价值。
二、工法特点地下室顶板模板快拆体系施工工法具有以下特点：1. 可拆卸性：模板系统采用快拆设计，方便迅速地拆装，缩短了施工周期。
2. 高强度：模板材料经过特殊处理，具有较高的抗压强度和刚度，能够承受大部分施工载荷。
3.易于调整：模板系统可根据实际需求进行调整和适配，适应不同尺寸和形状的顶板施工。
4. 施工精度高：模板系统精度高，能够确保施工过程中的尺寸和形状的准确性。
5. 节约模板材料：模板系统采用模块化设计，能够有效节约模板材料的使用量。
6. 重复使用性强：通过合理设计和使用，模板系统可以多次重复使用，提高了经济效益。
三、适应范围地下室顶板模板快拆体系施工工法适用于各类地下室顶板的施工，包括商业建筑、住宅楼、地下车库等。
特别适用于有限施工时间和模板材料成本敏感的工程。
四、工艺原理地下室顶板模板快拆体系施工工法通过分析施工工法与实际工程的联系，采取了以下技术措施：1. 模块化设计：模板系统采用模块化设计，通过组合各个模块可以适应不同尺寸和形状的顶板施工。
2. 快拆设计：模板系统采用快拆设计，通过特殊连接件实现模板系统的快速拆装，提高了施工效率。
3. 材料处理：模板材料采取特殊处理，提高了抗压强度和刚度，保证了施工过程的稳定性和安全性。
4. 精确调整：模板系统通过调整连接件的位置和角度，可以实现对顶板尺寸和形状的精确调整，保证施工质量。
五、施工工艺地下室顶板模板快拆体系施工工法的施工工艺包括以下几个阶段：1. 搭建模板：根据设计要求和实际情况，确定模板系统的组合和布置，搭建模板系统。
2. 调整模板：通过调整连接件的位置和角度，精确调整模板系统，使其符合顶板的尺寸和形状要求。
地下室顶板模板施工方案技术交底
第一节施工工艺技术1.支撑架技术参数主楼地下室顶板高度 4.72/3.35/3.2m顶板厚度160mm，250mm，300mm模板体系木模板梁底模板支设（1）荷载传递至立杆方式：双扣件；（2）立杆间距800*800mm，步距1800mm；（3）板底38*88木方，间距200mm；支撑基础支撑落在地下室筏板上面。
示意图平面图立面图主楼地下室顶板高度 4.72m梁截面200*350；200*400；250*400；250*500200*600；250*600；250*700；300*500300*600模板体系木模板梁底模板支设（1）荷载传递至立杆方式：双扣件；（2）立杆间距900*900mm，步距1800mm，梁底增加一道立杆；（3）梁底2根38*88木方，最大悬挑长度20cm（4）梁侧木方20cm、对拉螺杆间距45cm。
支撑基础支撑落在地下室筏板上面。
示意图剖面图平面图梁截面250*1180；200*1200；250*1680 200*1800；250*1700；250*1800模板体系木模板梁底模板支设（1）荷载传递至立杆方式：设置顶托；（2）立杆间距450*900mm，步距1800mm，梁底增加一道立杆；（3）梁底3根38*88木方，最大悬挑长度20cm （4）梁侧木方间距20cm、对拉螺杆间距45cm。
剖面图平面图支撑基础支撑落在筏板基础上高度 3.2m梁截面300*550；300*600；200*500；250*500 250*600；250*650；250*800；200*1000模板体系木模板纯地库及人防区地下室顶板梁底模板支设（1）荷载传递至立杆方式：双扣件；（2）立杆间距900*900mm，步距1800mm，梁底增加一道立杆；（3）梁底3根38*88木方，最大悬挑长度20cm（4）梁侧木方间距20cm、对拉螺杆间距45cm。
支撑基础支撑落在地下室筏板上面。
示意图剖面图平面图梁截面400*600；400*700；400*800；500*700500*800；350*800；450*700；450*800；550*800；450*1000；模板体系木模板梁底模板支设（1）荷载传递至立杆方式：双扣件；（2）立杆间距450*900mm，（沿梁跨度方向距离450）步距1800mm，梁底增加一道立杆；（3）梁底3根38*88木方，最大悬挑长度20cm （4）梁侧木方间距20cm、对拉螺杆间距45cm。
地下室模板施工方案(全计算)
说明:本计算为地下室楼板、梁、外墙、人防墙模板验算计算; 层高最高为5。
07m，顶板最厚450ｍm,主梁截面尺寸最大的为500×900mm。
根据市场材料供应情况：10０×1００mm木方实际的最小截面为85×85mｍ,5０×1０0mｍ木方实际的最小截面为45×85mm,本计算均取最小截面尺寸85×85mm、4５×８5mｍ的木方为计算参数。
(一）、顶板模板的设计对于人防区板厚为3００mｍ的楼板,使用以下方式进行支护:1、板面设计：顶板铺１2ｍm 厚竹胶板.2、龙骨设计：主龙骨采用1０0×1０0mm,间距９0０mｍ，与脚手架立杆间距相同；次龙骨采用10０×1０0ｍm 木方,间距300ｍm。
3、支撑设计:楼板模板竖向支撑全部采用扣件式脚手架,立杆间距９０0×90０mm；水平杆步距１2０0mｍ。
对于人防区板厚为180mm的楼板,使用以下方式进行支护：1、板面设计：顶板铺1２mm 厚竹胶板.2、龙骨设计:主龙骨采用１00×１00mm,间距１00０ｍm，与脚手架立杆间距相同;次龙骨采用50×１00mm 木方,间距250mｍ。
3、支撑设计:楼板模板竖向支撑全部采用扣件式脚手架，立杆间距１000×1000mｍ;水平杆步距1200ｍｍ。
(二)、梁模板的设计梁截面尺寸形式较多,按照450×800mm与550×１０00ｍｍ计算.人防区按照以下方式支设模板:1、面板设计：梁底模、侧模均采用12ｍm厚竹胶板.２、龙骨设计：梁侧模沿梁向次龙骨50×100ｍm木方间距不大于３０0mm,主龙骨采用两根φ48钢管,间距900mm，与扣件式脚手架连接加固;梁底模主龙骨采用两根φ48钢管,间距９00ｍm,次龙骨采用100×10０mｍ木方,间距3０0mm,梁下加顶撑间距900mｍ。
01-06-C2-001地下室顶板模板技术交底
采用对顶支撑牢固，应保证与原混凝土面之间垂直，不错台，并在同一条直线上。
6、框架梁支撑：框架梁使用扁方及多层板后台配置，按梁的尺寸配置准确，梁底利用顶板两侧立杆
水平方向用钢管及扣件锁管做梁底杆，间距不得过大，保证在1.0米以内。间距过大或梁截面较大时，在梁的底部使用碗扣件或钢管U托上托一根100*100木方，通长向设置支撑，并与顶板立杆连接牢固。支梁侧模时，在梁底模两侧先贴密封条，然后再合侧模，侧模加固使用短管及扣件，间距0.70米左右布置或采用木方螺栓做夹具加固，梁截面较高时，中间应该加设对拉螺栓，梁上口利用顶板龙骨及板面固定。并注意在铺设顶板时，应该注意保证梁截面尺寸并拉通线调直。凡是利用钢管扣件做支撑或加固时，扣件必须锁紧或上双扣件放置松动。钢管必须紧贴在模板龙骨上，钢管上好后，可使用木楔备紧。
9、要求做到活完场清。节约用材料，根据实际施工需求量材使用，做到长料不短用，大材不小用。不乱割乱锯。在混凝土达到一定强度并得到相关人员批准同意后方可拆除模板，拆模时应该注意安全，注意成品保护。拆除下来的材料及时的分类清理码放、并运至指定地点。顶板上的预留洞口要求严格按照图纸要求预留准确。
三、质量标准
拉杆调整，搭设600×600架体。立杆起步距墙边按照0.1-0.25m范围控制，不得过大。水平方向拉杆起步0.20m。立杆高度根据层高、板厚及龙骨所占高度及U托可调高度选择立杆型号。支撑架体应该整齐稳固，按照要求加设钢管剪刀撑。立杆底部按照要求下垫50*100*300m木方，且方向一致，上下层对应。U托伸出长度不得大于0.2m，自由端不得高于0.4m，根据层高设水平拉杆4道,扫地杆高度不超过300。
2、架体支设完成前，先在每个开间的四周的墙体混凝土面上弹设出顶板模板面的水平标高线（标高线按照图纸计算准确，可略高3-5mm），然后铺设主龙骨。主龙骨应该挑选较直及平整的，弯曲及巴结严重有断裂可能的严禁使用或截断用在较小开间内。主龙骨如长度不够需要搭接时，应使用大于两个支撑间距的木方，放在底部支撑上将两根龙骨连在一起或在接头处设置支撑，不得形成断茬探头现象。主龙骨铺设完成后，应按照标高控制线留出次龙骨及多层板厚度，将主龙骨调平，中间部位拉线根据开间尺寸起拱。
地下室顶板模板计算书
地下室顶板模板计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
