油气长输管道定义
油气长输管道定义
油气长输管道是可以将液体介质(如油、气等)从原油地点运输到分销店的管道系统。
是一种按照国家标准规定的技术装置，可以将原油、天然气等液体物质从起点（油田或天然气田）运输到终点（发电厂，化工厂等）。
油气长输管道可分为直接长输管道和间接长输管道。
直接长输管道指的是将原油、天然气等从起点直接运输到终点的管道系统，可以连续运输液体介质，例如油气长输管道中常见的原油管、天然气管、烃管等。
接长输管道指的是将原油、天然气等从起点先运输到中间设施，再从中间设施运输到终点的管道系统，包含原油运输管道、烃管等。
油气长输管道有很多优点，例如它可以节约能源，可以方便快捷地运输液体介质，可以降低生产成本，可以减少污染，可以改善环境，可以节约建设成本。
此外，油气长输管道在液体介质运输中可以提供安全和质量保证，确保液体介质安全、快速地达到终点。
在建造油气长输管道时，一定要注意管道的质量，以及管道的安全性能。
管道应用的材料一般是金属材料，如钢、铝、铜等，其熔体介质一般是合金钢，具有良好的抗冲击、抗腐蚀、抗老化性能。
此外，管道的设计安装也要满足国家标准的要求，这样才能确保油气长输管道的安全性能。
油气长输管道一般有三种不同的运输方式：一种是压力运输，一种是液体推力运输，一种是复合运输。
压力运输是利用动压现象，使
液体介质在管道中运动；液体推力运输是利用风机或涡轮机等动力装置，通过把风机装置放在池内或油田内，使液体在管道内流动；复合运输则既利用压力，又利用液体推力，以达到更高的运输效果。
油气长输管道在现代社会的发展中起着非常重要的作用，它不仅可以节约能源，提高能源的利用效率，而且能够更有效地利用矿产资源，促进经济发展。
此，油气长输管道的建造和维护都是一项十分重要的任务，必须要按照国家规定的标准来进行，才能确保油气长输管道的安全性能，发挥最大的经济效益。
油气集输管道漫谈——长距离输油管道
油气集输管道漫谈——长距离输油管道输油管道可以划分为两大类：一类是企业内部的输油管道，例如油田内部连接油井与计量站、联合站的集输管道，炼油厂及油库内部的管道等，其长度一般较短，不是独立的经营系统；另一类是长距离的输油管道，例如将油田的合格原油输送至炼油厂、码头或铁路转运站的管道，其管径一般较大，有各种辅助配套工程，是独立经营的系统，这类输油管道也称干线输油管道。
按照所输送介质的种类，输油管道又可分为原油管道和成品油管道。
1.长距离输油管道的组成长距离输油管道由输油站与线路两大部分组成。
输油站主要是给油品增压、加热。
管道起点的输油站称首站，接收来自油田、炼油厂或港口的油品，并经计量输向下一站。
在输送过程中由于摩擦、地形高低等原因，油品压力不断下降，因此在长距离管道中途需要设置中间输油泵站给油品加压。
对于加热输送的管道，油品在输送过程中温度逐渐下降，需要中间加热站给油品升温。
输油泵站与加热站设在一起的称热泵站。
管道终点的输油站称末站，接收管道来油，向炼油厂或铁路、水路转运。
末站设有较多的油罐以及准确的计量系统。
长距离输油管道的线路部分包括管道本身，沿线阀室，通过河流、公路、山谷的穿（跨）越构筑物，阴极保护设施，通讯与自控线路等。
长距离输油管道由钢管焊接而成，一般采用埋地敷设。
为了防止土壤对钢管的腐蚀，管外都包有防腐绝缘层，并采用电法保护措施。
长距离输油管道和大型穿（跨）构筑物两端每隔一段距离设有截断阀室，一旦发生事故可以及时截断管内油品，防止事故扩大并便于抢修。
通讯系统是长距离输油管道的重要设施，用于全线生产调度及系统监控信息的传输。
主要的通讯方式有微波、光纤和卫星通讯等。
2.长距离输油管道的特点与油品的铁路、公路、水路运输相比，管道运输有以下的优点：（1）运量大。
（2）运费低、能耗少，且口径越大，单位运费越低。
（3）输油管道一般埋设在地下，比较安全可靠，且受环境、气候影响小，对环境的污染小，其运输油品的损耗率比铁路、公路、水路运输都低。

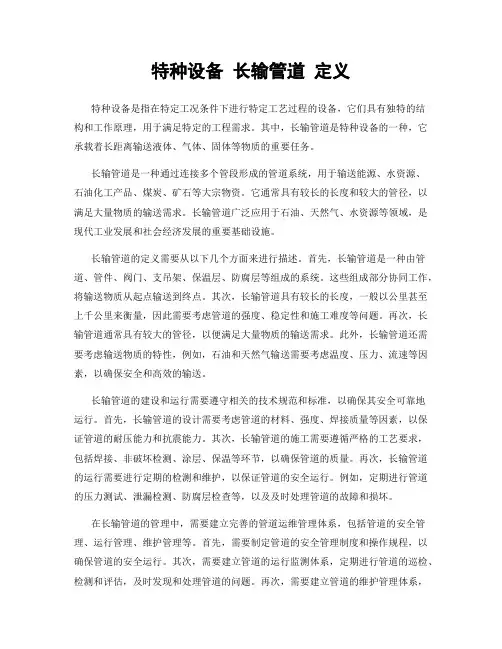

特种设备 长输管道 定义
特种设备长输管道定义特种设备是指在特定工况条件下进行特定工艺过程的设备，它们具有独特的结构和工作原理，用于满足特定的工程需求。
其中，长输管道是特种设备的一种，它承载着长距离输送液体、气体、固体等物质的重要任务。
长输管道是一种通过连接多个管段形成的管道系统，用于输送能源、水资源、石油化工产品、煤炭、矿石等大宗物资。
它通常具有较长的长度和较大的管径，以满足大量物质的输送需求。
长输管道广泛应用于石油、天然气、水资源等领域，是现代工业发展和社会经济发展的重要基础设施。
长输管道的定义需要从以下几个方面来进行描述。
首先，长输管道是一种由管道、管件、阀门、支吊架、保温层、防腐层等组成的系统。
这些组成部分协同工作，将输送物质从起点输送到终点。
其次，长输管道具有较长的长度，一般以公里甚至上千公里来衡量，因此需要考虑管道的强度、稳定性和施工难度等问题。
再次，长输管道通常具有较大的管径，以便满足大量物质的输送需求。
此外，长输管道还需要考虑输送物质的特性，例如，石油和天然气输送需要考虑温度、压力、流速等因素，以确保安全和高效的输送。
长输管道的建设和运行需要遵守相关的技术规范和标准，以确保其安全可靠地运行。
首先，长输管道的设计需要考虑管道的材料、强度、焊接质量等因素，以保证管道的耐压能力和抗震能力。
其次，长输管道的施工需要遵循严格的工艺要求，包括焊接、非破坏检测、涂层、保温等环节，以确保管道的质量。
再次，长输管道的运行需要进行定期的检测和维护，以保证管道的安全运行。
例如，定期进行管道的压力测试、泄漏检测、防腐层检查等，以及及时处理管道的故障和损坏。
在长输管道的管理中，需要建立完善的管道运维管理体系，包括管道的安全管理、运行管理、维护管理等。
首先，需要制定管道的安全管理制度和操作规程，以确保管道的安全运行。
其次，需要建立管道的运行监测体系，定期进行管道的巡检、检测和评估，及时发现和处理管道的问题。
再次，需要建立管道的维护管理体系，制定管道的维护计划和措施，对管道进行定期的维护和修复，以延长管道的使用寿命和保证管道的运行效率。
油气储运概论 第三章 长距离输油管道
第一节 概 述
一、输油管道的分类
企业内部输油管道 长距离输油管道 原油管道 成品油管道 常温输送管道 加热输送管道
二、长距离输油管道的组成
输油站 线路 截断阀室
三、长距离输油管道的特点
与公路、铁路、水路运输相比，管道运输的 优点为： 1、运输量大
管道运输的优点(续)
加热输送的方法：直接加热、间接加热。
二、热油管道的温降
距离加热 站越近， 温差越大， 温降越大。
Tl
T0
(TR
T0 ) exp(
KD l)
Gc
热油管道的温降（续）
温降与管道 的总传热系 数以及管道 输量有关。
输量越大，
温降越平缓。
三、温度参数的确定
原则：输油设备能够正常运行，保证设备安全； 使输油总能耗降到最低。
4、翻越点
• 与地形起伏 的情况有关；
• 决定于水力 坡降的大小。
• i越小越易 出现翻越点。
5、管路工作情况校核
动水压力校核：油品 在流动过程中管路沿 线各点的压力。
静水压力校核：油品 停止流动后管路各点 由于位差引起的压力。
进出站压力校核
第三节 加热输送工艺
一、加热输送的特点和方法
2、热油管道摩阻计算方法
（1）分段计算法 将加热站间分成若干小段，每小段温降不超过2ºC； 求每小段平均温度； 由平均温度求相应的粘度； 计算各小段的摩阻； 计算整个加热站间摩阻。
（2）站间平均温度法
适用于流态为湍流，进出口粘度相差不到一倍。
计算加热站间油流的平均温度；
确定油品粘度；
五、减少混油的措施
1、影响混油的因素
主要因素是流态的影响， 另外还有： 初始混油的影响 粘度和密度的差异 停输 流速变化 副管
长输管道工程建设简述
一、油气长输管道定义长输管道系指产地、储存库、使用单位之间用于输送商品介质的管道，具体讲就是跨越地、市输送或跨越省、自治区、直辖市输送商品介质的长距离管道（一般长度大于50km）。
对于油气长输管道，这个介质指的就是石油天然气。
油气长输管道设计压力一般大于6.3MPa,国家主干油气管网一般设计压力在10MPa，浙江省天然气省级管网设计压力为6.3MPa。
二、油气长输管道工程建设内容油气长输管道工程主要由站场、线路及辅助工程设施组成。
（1.）站场输油管道和输气管道基本相同，站场均可分为首站、末站和中间站场。
（2.）线路线路部分主要包括管道、阀室、阴极保护设施等。
油气长输管道由钢管焊接而成，除跨越段外全线一般都埋地敷设。
为防止土壤对钢管的腐蚀，管外包有防腐绝缘层，并采用外加电流阴极保护措施。
管道上每隔一定距离设有截断阀门，进出站处及大型穿跨越构筑物两端也有，一旦发生事故可以关闭阀门，及时截断管内介质流动，防止事故扩大，便于抢修。
管线在穿越一些大中型河流、交通干线（国道、高速公路、铁路等）常采用定向钻、隧道、顶管等施工方式，以避免对河流水体、堤坝、交通等造成不利影响。
（3.）辅助工程设施输油管道工程的配套辅助设施主要有通讯系统、水电供应系统、维修中心等。
（4.）控制系统长输管道一般线路较长，沿线经过的地形复杂，为保证整个输油、气管道安全、可靠、平稳、高效、经济地运行，该类工程均设有调度控制中心，并采用以工业控制计算机为核心的监控与数据采集系统，即SCADA系统，对全线各个站场、关键设备进行远距离数据采集、传输和记录、处理。
SCADA系统的控制通常分为三级，即全线中心控制、站场控制及就地控制，对管道运行进行监控、统一调度和控制，具有报警、联锁保护、紧急关断等安全保护功能。
三、油气长输管道工程特点油气长输管道工程的主要特点是线路长，沿线自然地理环境复杂，沿途可能要翻越山岭，穿越大河巨川、沼泽地带，或是沙漠地区、永冻土地带，如西气东输二线工程沿线既有土石山区、戈壁荒漠，又有黄土丘陵沟壑，一些区段生态环境极其脆弱。
长输管线安全经验分享PPT课件
长输管线的重要性
能源供应
长输管线是能源物质运输的重要 通道，对于保障国家能源安全、 维护社会经济发展具有重要意义。
地区发展
长输管线建设能促进沿线地区经济 发展，增加就业机会，提高人民生 活水平。
环境保护
通过长输管线输送的物质多为易燃、 易爆、有毒有害物质，长输管线的 安全运行对于环境保护至关重要。
03
定期组织员工进行培训和演练，提高员工的安全意识和应急处
置能力。
第三方监管与防范
第三方监管
引入专业的第三方监管机构，对长输管线进行全面、客观的监管 和评估。
防范措施
加强与当地政府、居民的沟通与协作，建立有效的信息通报机制， 共同防范安全事故的发生。
安全宣传
加强安全宣传教育，提高公众对长输管线安全的认识和重视程度。
紧急抢修
建立应急抢修队伍，配备 必要的设备和物资，确保 在发生事故时能够迅速响 应并降低损失。
灾害预警与应急响应
预警系统
01
建立完善的灾害预警系统，通过监测和数据分析，及时发现潜
在的安全隐患。
应急预案
02
制定针对不同灾害的应急预案，明确应急处置流程和责任人，
提高应对突发事件的快速反应能力。
培训演练
第三方破坏
第三方破坏包括施工破坏、偷盗、恶意破坏等行为，是长输 管线安全风险的另一个重要来源。
防范措施：加强管线巡查和监管力度，及时发现和制止第三 方破坏行为。同时，应加强宣传教育，提高公众对管线保护 的意识，鼓励社会力量共同参与管线保护工作。
设计与施工缺陷
由于设计或施工原因导致的长输管线 缺陷，如焊缝裂纹、管材强度不足等， 也可能引发安全事故。
强调安全责任
明确各级管理人员和员工的安全职责，确保安 全责任落实到人。
压力管道定期检验规则-长输(油气)管道
03 压力管道定期检验的实施
检验前的准备工作
制定检验计划
根据管道的实际情况和相关法 规要求，制定详细的检验计划 ，包括检验时间、地点、人员
、设备等。
收集资料
收集管道的设计、施工、验收 、运行、维修等相关资料，以 便对管道进行全面了解。
检查设备
确保检验所需的设备、仪器、 工具等齐全且处于良好状态。
定期检验的要求包括对管道进行外观 检查、壁厚测量、无损检测等多种检 测手段，以全面了解管道的腐蚀、磨 损、焊接等状况，并对发现的问题进 行及时处理。
检验周期与检验程序
检验周期
根据压力管道的重要性和运行状况，定期检验的周期一般为3-6年，对于某些高风险的管道，检验周 期可能会更短。
检验程序
检验程序一般包括准备工作、外观检查、壁厚测量、无损检测、问题处理和报告编写等步骤，其中准 备工作包括确定检验方案、准备检测设备和资料等，问题处理包括对发现的问题进行修复或更换等处 理措施。
责任主体违反相关法律法规和规章，需要承担相应的法律 责任，包括民事责任、行政责任和刑事责任。
THANKS FOR WATCHING
感谢您的观看
压力管道定期检验规则-长输(油气 )管道
目录
• 压力管道定期检验规则概述 • 长输(油气)管道的特殊性 • 压力管道定期检验的实施 • 检验结果的评估与处理 • 定期检验的监管与责任
01 压力管道定期检验规则概 述
定期检验的定义与目的
定期检验的定义
是指按照规定的检验周期，对压 力管道的定期进行的检验，以发 现和消除存在的缺陷，保证压力 管道的安全运行。
04 检验结果的评估与处理
检验结果的评价标准与程序
评价标准
根据国家相关法规和标准，制定评价长输（油气）管道检验结果的评价标准，包括管道本体、防腐层、阴极保护 系统等方面。
油气长输管道定期检验细则
油气长输管道定期检验细则概述油气长输管道是指一系列将石油、天然气等化石燃料从生产或储存地点运输到使用地点的管道。
由于管道在运输过程中会受到外部环境和内部介质的影响，可能造成管道锈蚀、磨损、泄漏等安全隐患，因此需要对油气长输管道进行定期检验，以确保其安全运行。
检验周期和内容检验周期油气长输管道的检验周期应根据管道的运输条件、距离、使用环境、使用年限等因素来确定。
一般来说，根据我国《城市燃气管理条例》的规定，对于接入城市燃气管网的管道，应在10年内进行一次全面检查，并要求每5年进行一次局部检查。
对于石油、天然气等长输管道，一般建议在使用12年之后进行首次检查，之后每57年进行一次全面检查。
但实际检验周期应在考虑管道的运输条件、距离、使用环境、使用年限等因素的基础上进行准确评估。
检验内容油气长输管道的检验内容包括以下几个方面：外观检查外观检查主要是检查管道表面的腐蚀、磨损、变形等情况，以及是否有明显的渗漏和破损等安全隐患。
内部检查内部检查主要是检查管道内部的壁厚、腐蚀、磨损等情况，以及管道内部是否有异常物质，如沉积物、气泡等。
主要通过管道壁厚测量、内部摄像等方式进行检查。
气体检验气体检验主要是检查管道内气体成分和浓度是否满足要求，并确定是否存在可燃性气体或其它有害气体。
阀门、管道接头、支撑件等的检查检查阀门、管道接头、支撑件等是否存在损坏、松动等状况，以及座尘、渗漏等情况。
其他检查对于一些特殊管道，如特高压管道、高温管道等，还需要考虑管道在运行过程中可能遇到的问题，如灼热变形、热膨胀等，进行相应的检查和评估。
检验标准为确保油气长输管道的安全可靠，我国制定了一系列检验标准，包括以下几个方面：GB/T 12777-2008《钢质长输管道外观检验规程》该标准主要规定了钢质长输管道的外观检查要求和评定标准，包括钢管表面的锈蚀程度、弯曲变形、表面垂直度、管径等方面。
GB/T 19677-2005《钢质长输管道质量评定规程》该标准主要规定了钢质长输管道的质量评定标准，包括管道壁厚、耐压强度、破裂延展性、化学成分、金相组织等方面。
油气长输管道的运行风险及安全预防措施
油气长输管道的运行风险及安全预防措施引言把油气矿场收集、处理后的原油、天然气输送给用户的管道设施，称为油气长输管道。
油田集输生产中，一般把直径大于150mm，油、气输送距离大于100km的管道称为油气长输管道。
一、管道风险分析1.第三方破坏包括人为因素破坏和自然灾害破坏。
如管道上方违章施工、在管道上打眼盗油、管道附近土层移动、滑坡等都可能导致管道发生失效。
2.腐蚀包括外腐蚀、内腐蚀和应力腐蚀。
土壤、阴级保护失效和绝缘涂层老化等均会导致管道外腐蚀;施工安装不当等又会引起应力腐蚀。
3.操作包括施工误操作和运行误操作等。
在管道投运前，对施工工人进行岗位培训，避免造成管道憋压和阀门损坏;运行过程中药严格执行调度指令，严格操作规程，避免因输油泵、加热炉故障，管道输油量达不到设计流量或管道沿程降温过大，造成凝管、停输。
4.材料缺陷包括管材初始缺陷和施工缺陷。
初始缺陷是在制造、施工和运输过程中产生的;安装缺陷则是在管段施工过程中形成的。
这些缺陷的存在导致管道强度降低。
直接影响管道运行的可靠性。
二、安全预防措施1.管网设计、安装、验收技术资料齐全石油、天然气管道的漆色、色环，流向指示等标志应明显、醒目并符合有关规定。
资料中必须有管网平面布置图，标记完整，位置准确;石油、天然气管道管理制度健全(如定期巡回检查制度)，指定专人，落实责任，定期检查，记录齐全。
2. 管道无严重腐蚀泄漏，防静电积聚措施可靠石油、天然气管道应能满足工艺设计参数，无泄漏(3 点/1000m)，地下或半地下敷设管道符合有关规程要求，承压管道必须有足够的强度，不允许有深度大于2mm以上的点状腐蚀和超过200mm2以上的面状腐蚀。
热力管道的保温层应完好无损，且热补偿装置应符合有关要求。
管道外敷防腐绝缘层和阴极保护装置完好。
3. 管道安全防护符合要求，确保附近设施安全埋地敷设的原油、稳定轻烃、20℃时饱和蒸气压力小于0. 1MPa 的天然气凝液、压力小于或等于0. 6MPa 的油田气管道与居民区、村镇、公共福利设施、工矿企业等的距离不小于10m。
论油气长输管道风险分析及对策
论油气长输管道风险分析及对策油气长输管道是石油和天然气等能源资源的重要输送通道，起着至关重要的作用。
长输管道的建设和运营过程中存在着多种风险，可能导致严重的安全事故和环境污染。
因此对长输管道风险进行深入分析，并制定相应的对策至关重要。
一、风险分析1. 自然灾害风险：长输管道通常穿越多样化的地形和地质条件，对自然灾害的抵御能力较弱。
地震、泥石流、地质滑坡等自然灾害对长输管道的破坏性非常大。
2. 人为破坏风险：由于长输管道的穿越区域多种多样，可能存在恐怖袭击、盗窃、恶意破坏等人为破坏的风险。
3. 设备老化与维护不到位风险：长输管道运行时间长，部分管道可能存在老化问题，如果维护不到位，可能导致泄漏、爆炸等事故。
4. 隐患排查不到位风险：一些管道运营单位在日常管理中可能存在漏检、漏修等情况，导致隐患积聚，一旦发生事故后果不堪设想。
二、对策建议1. 强化风险评估和监测：对长输管道的风险进行综合评估、监测，及时发现和处理潜在风险隐患。
2. 加强通讯和应急处置能力：建立健全的通讯网络，能够及时处置各类事故，确保事故发生后能够最大限度减少损失。
3. 技术升级和改造：对老化和不安全的管道进行改造和更新，提高管道的安全性和可靠性。
4. 完善管理制度：建立健全的管理制度和规范，严格执行各项管理流程和标准，确保管道的安全运行。
5. 强化安全培训和管理：对从业人员进行安全培训，提高他们的安全意识和应急处置能力，确保齐心协力维护长输管道的安全。
三、风险防范的相关技术手段1. 遥感技术：利用卫星遥感技术、无人机等技术手段对长输管道进行监测，发现问题及时解决。
2. 智能监测设备：在管道上设置智能监测设备，进行实时监测和数据采集，及时发现管道运行异常，采取相应措施。
通过对长输管道风险的深入分析和制定相应的对策，可以有效提高长输管道的安全性和可靠性，确保其安全运行，为能源资源的输送提供保障。
政府、企业和社会各界也应加强监管和管理，形成合力，共同维护长输管道的安全运行。
长距离输送管道工程施工
加热炉区工艺
罐区工艺
一、长距离输送管道概述
油气管道系统：
管道线路工程：包括一般地段管道敷设、特殊地段的管道敷设（丘陵、 山区、沙漠、湿地）、穿跨越（河流、公路、铁路、沟渠等）、阀室、
阴极保护、线路附属工程（水工、里程桩、标志桩、转交桩）；
站场工程：包括土建、工艺、道路、给排水、消防、暖通加热炉等； 电力系统：包括外电和厂区配电；
线路安装工程 长输管道施工主要内容 穿跨越工程 线路土建工程
线路附属工程
二、施工内容及施工工序
施工准备 测量放线 线路交桩 施工便道修筑 作业带扫线 土石方管沟开挖
防腐管运输
布管
现场坡口加工Biblioteka 组对焊接焊道检测及返修
管道就位 补口补伤 电火花检漏 光缆施工 地貌恢复 清管、测径、试压、干 燥、置换
水工保护及附属 工程施工
施工方法相比，工效可以提高40％。分为人工挖土方及机械挖土方。在
长输管道工程中，采用的土石方开挖一般方式为机械开挖。人工挖土方： 施工现场机械无法施工及遇到有地下电缆、光缆、管道等地下设施的地 段，地下设施前后1.5m范围内的沟槽采用人工开挖。 管沟边坡坡度应根据土壤类别、载荷情况和管沟开挖深度确定。深度
风动式空压机，也不能提供电源，采用电动凿岩设备，可采用手持
式燃气凿岩机钻孔。 2、施工中，在平缓地带，可多人同时钻孔，在陡峭地段，则宜从 山上往下进行钻孔施工，且不宜立体作业，避免松动岩石下塌伤人。 3、对于炮孔的间距，按照有关公式计算确定，炮孔装药量的计算， 根据炮孔的布置、爆破形式、地形、类等诸多因素确定。
一、长距离输送管道概述
SCADA系统主要由调度控制中心和后备控制中心的计
算机系统CDS、站控制系统SCS(DCS)、远程终端装置
