通用技术教学设计课题金属瓶起子设计制作--制作结课型新授教学重点选择合适工艺进行加工制作；正确规范的使用金工工具，高质、高效地进行作品加工。
学习目标⒈理解设计交流的意义，能够编写简单的产品推介说明书；2. 小组合作进行瓶起子的加工，掌握划线、锯割、钻孔、锉削等基本加工工艺，总结提高加工质量和效率的方法；3.分工协作，认真负责，形成安全、细致的产品设计意识。
板书提纲金属瓶起子设计制作--制作、交流、总结教学感悟1.学生对金工工具使用的正确性和规范性，还有待提高。
2.学生积极性较高，但小组不能很好地分工，导致效率不高。
3.教师专业水平有限，不能很好的指导学生。
教学过程设计课前准备：培训：小组长和学科班长。
（1）组长：到实验室清单本组工具、填好工具使用记录，活动时对小组成员做好调配。
（2）学科班长：通知好所有同学上课地点和需要带物品（中性笔、铅笔、橡皮），按时到位，并进行考勤。
准备：准备各小组用工具并分发；上课用资料、课件、仪器等；学生的设计方案、半成品等。
一、导入，回顾项目学习路线进入实验室学科班长考勤、小组长检查工具回顾前两节内容，从认识材料、体验工具到初步形成设计方案再到加学习目标1.2.3.二、解读目标1.理解设计交流的意义，能够编写简单的产品推介说明书；2.小组合作进行瓶起子的加工，掌握划线、锯割、钻孔、锉削等基本加工工艺，总结提高加工质量和效率的方法；3.分工协作，认真负责，形成安全、细致的产品设计意识。
三．呈现的成果工规划，这节课主要是设计方案的实现——制作，并编写简单的说明书。
操作：安全、健康的作品：较高的加工效率和质量让学生明确我们最后呈现的成果有哪一些，目标更加明确。
四、工具及仪器的使用指导视频1：金工工具使用安全高效视频2：台式钻床使用要点规范安全老师给大家提供了多种学习资源，各取所需，结合视频观看老师的演示。
在制作的过程中如果遇到问题可以查资料或者问老师，技术问题大致1.手锯的使用：正确、规范的使用手锯；正确的夹持、锯条要与工件加工线垂直。
2019-2020年高三通用技术(技术与设计1)4.2模型或原型的制作教案
2019-2020年高三通用技术（技术与设计1）4.2模型或原型的制作教案一、教学内容分析：《原型或模型的制作》是广东版《技术与设计1》第四章第二节的内容,本节的内容是本章的重中之重，是培养学生实际动手能力的重要环节。
本节着重介绍了模型或原型制作中用到的加工方法和工具使用，并通过实例讲解和实际操作学会材料的加工方法，再根据设计方案和已有条件选择加工工艺，正确、安全地操作，并根据设计方案完成一个简单产品地模型或原型的制作，因此，本节课将重点制作台灯的模型，让学生进一步掌握设计制作的知识与技能，并通过实践活动，进一步领悟设计制作的艰辛和乐趣。
二、教学对象分析：在前面的学习中，学生已经对技术、设计和工艺的加工有一定的了解，因此把理论知识用于实践尤为重要，但由于学生的动手能力有限。
因此通过台灯的制作视频让学生对制作过程有一个初步的了解，有利学生制定制作计划，正确的选择和使用工具和工艺进行制作，并增强他们制作的自信心和提高学习兴趣，并通过学生现场的制作和教师的指导，从而提高了学生动手能力。
三、教学目标：知识与技能1）．能根据设计方案和已有条件选择加工工艺，并能正确、安全的操作。
2）．能根据设计方案制作一个简单产品的模型或原型。
3）．制作成功后，能对产品的外观加以润色并对其进行综合评价。
过程与方法1）、学生亲历技能学习的实践过程，从中体验和领悟技能操作的要领和方法。
2）、通过讨论和实践，切身感受“以人为本”的技术设计理念。
情感态度与价值观通过模型或原型的制作，形成认真严谨的做事态度，提高探究和创造能力。
四、教学重点、难点。
根据设计方案制作一个简单产品的模型或原型。
制作成功后，能对产品的外观加以润色并对其进行综合评价。
五、教学策略：1、为了让学生充分了解加工工艺的选择，常用工具的使用，硬纸、木材、金属等材料的加工方法，装配工艺，所以应该多介绍常用的加工工艺，最好播放多种制作工艺的视频，有条件的可带学生去制作现场参观。
4.2方案的构思过程课件-高中通用技术技术与设计1【02】
➢ 方案比较权衡
方案1 枯树灯 照明效果较差，造
型美观，结构创新，稳 定，耐久性较好，安全 性较高，环保性不好， 制作稍难，价格适中， 有附加功能，可卷曲起 来收纳。
➢ 方案比较权衡
方案2 灯塔灯 照明效果较好，
稳定，耐久性好，安 全性高，环保性不好， 制作难度一般，价格 稍高，有附加功能， 收纳效果一般 。
➢ 方案权衡选择
√
这些方案你选哪个？选择的依据是什么？
➢ 方案细化
经过比较和权衡，一个比 较合理的设计草案终于形成 了，但很多细节仍然需要确 定，如产品及零部件的尺寸 、结构关系、材料及标准件 选配、使用过程中的人机交 互方式、使用维护等。
➢ 课堂小结
分析设计因素 ↓
设计分析 ↓
方案构思 ↓
方案比较、权 衡、细化
加工 难易
附加 功能
方便 收纳
方案1
方案2
方案3 你的方 案
安全性：考虑使用安全、用电安全(避免线路短路)、健康安全 耐久性：长时间安全稳定正常工作 方便收纳：自身折叠/变形变小，方便收藏
台灯首先具备基本的照明功能，并且安全可靠；结构稳定性和安全性密切相关；台灯耐久性、 加工难易度、成本和环保，也需综合考虑。
➢ 方案比较权衡
方案构思完成后，对多个构思方案进行方案比较，从设计的目的和 原则出发，将实际方案与设计要求进行比较，看是否达到了设计要求
方案的权衡：抓住设计的核心和关键的一个综合考虑过程。方 案权衡方法： 1. 分析每一个方案各评价指标间的关联、制约关系； 2. 首先考虑最关键因素——实用、基本功能达成； 3. 其次考虑安全性、稳定性和耐久性； 4. 最后考虑加工难易程度、成本、环保、美观、可持续发展等。
生理：高度适中、光线柔和 心理：时尚前卫、追求个性
通用技术：原型与模型的制作
通用技术：原型与模型的制作通常情况下，尤其是制作工程较大的情况下，都选择做模型来代替原型的方法，只要模型能够满足对产品的测试评价交流的目的即可。
我们现在设计的是很小很简单的产品，制作耗费小，也比较容易制作，因此可以考虑选择制作实物原型（若条件限制，亦可用硬纸做模型）。
第一组同学选择了木材制作多功能学习用品盒，具体制作步骤如下。
一看图备料根据图样作形体分析，多功能学习用品盒由一块底板，前后左右四块围板和中间一块隔板组成，外加一个现成的笔筒。
各构件的形状尺寸如下（图-）笔筒用一个合适的广口玻璃瓶代替。
板材选用中密度纤维板（也可选用松木梓木等软质或软硬适中的木料），联接方式采用钉联接，笔筒用胶粘在底板上。
根据上述分析和选择，列出配料单以方便操作。
编号名称成料尺寸毛料尺寸数量备注底板X中密度纤维板，厚前围板X 中密度纤维板，厚后围板X中密度纤维板，厚左围板X中密度纤维板，厚隔板X中密度纤维板，厚右围板X中密度纤维板，厚笔筒约①用广口玻璃瓶代用元钉适量规格~白乳胶适量二下料1.画线按照毛料尺寸，在板材上画线。
画线时要利用角尺以一条平直的边为基准，将垂直线平行线画准确（图-）。
2锯割根据画线，将各构件依次锯下来。
可用中小齿的木工据，也可用粗齿钢锯代替。
要练习对锯割技术，才能保证锯割质量。
锯割时应注意的要领是：⑴注意姿势正确（模仿老师的正确姿势, 包括握锯身姿脚姿）。
⑵工件必须把持牢靠，可利用左手和左脚压踩，如用夹压工具更好。
⑶起锯时，左手大拇指靠着锯片以定位，右手持锯轻轻拉推几下（先拉后推），开出锯路，再进行正常推锯。
⑷锯割时用力要均匀，动作要流畅，眼睛要注意看划线，时刻保持锯片沿着画线走。
将要锯完时，左手要抓住锯下的部分，右手力度减小，轻轻将料锯下。
三构件制作1•确定联接方式在构件制作前，先要想好构件的联接方式，以便确定构件的具体形状尺寸。
现确定联接方式为：四围板的四个角联接处，米用边搭樺加钉和胶的方法联接。
高中通用技术第四章-材料、工具、工艺、模型制作
通用技术-必修1
第四章 展现设计成果
4.1 材料 4.2 工具与设备 4.3 工艺常识
4.4 原型与模型制作
4.1 材料
一、材料的分类
1.天然材料 天然材料是指取材于大自然且保持着原本特 质的材料，如木材、黏土、石材等。
4.1 材料
2.合成材料 合成材料又称人造材料，是人为把不同物质经化学 方法或聚合作用而成的材料，其特质与原料不同，如塑 料、玻璃、钢铁等。
4.2工具与设备
（2）錾子。錾子用碳素工具钢锻成，其切削部分磨成刀 刃形状，并经过热处理使其达到较高的硬度。有扁錾、 尖錾和油槽錾三种：①扁錾主要用于錾削平面，去除毛 刺和分割板料等；②尖錾主要用于錾削沟槽及分割曲线 形板料；③油槽錾主要用于錾削平面或曲面上的油槽。
4.2工具与设备
3.锉刀及其使用 （1）锉刀结构有锉身和锉柄两部分组成，各部位名称 如下图： （2）锉刀的种类。锉刀按其用途不同，可分为普通钳 工锉、整形锉和异形锉三类。
4.2工具与设备
4.攻丝工具及其使用 手工攻丝常用的工具有手用丝锥和攻丝绞手。
4.2工具与设备
手用丝锥。手用丝锥是加工内螺纹的工具，用 碳素工具钢或合金工具钢制成，有普通丝纹锥、圆柱 管螺纹丝锥和圆锥管螺纹丝锥。丝锥表面有开槽的外 螺纹，由工作部分和柄部所组成。工作部分又由切削 部分和校正部分组成。切削部分呈圆锥形，有锋利的 切削刃，切削负荷由多个切削刃分担，校正部分有完 整的牙形，主要是用于修光和校正切削部分已切出的 螺纹，具有导向作用。柄部为圆柱形，末端为方榫， 供夹持并传递扭矩。
4.2工具与设备
凿子: 凿子有平凿和 圆凿等，主要用于 凿削榫眼或其他局 部形状的铲削。凿 榫眼的平凿按宽窄 不同分为多种规格， 一般按凿眼宽度需 要来选用合适规格 的凿子。

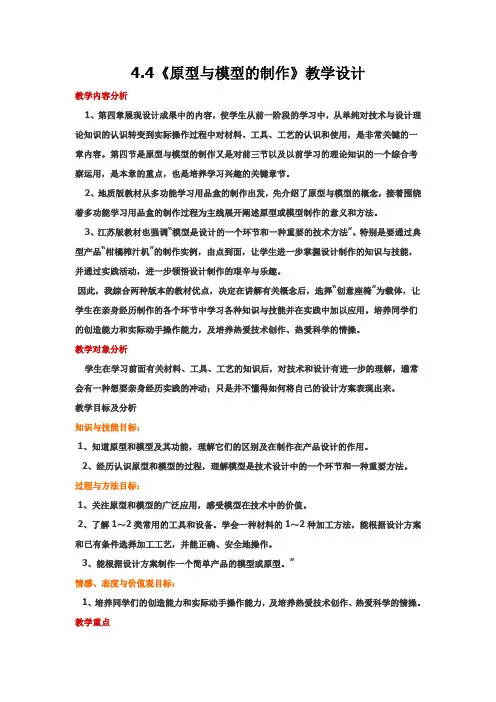

高中通用技术(地质版)必修1《4.4原型与模型的制作》教学设计
