2021年中考物理电学满分训练15讲第7讲欧姆定律四电路故障及滑动变阻器作用
第7讲欧姆定律四--电路故障及滑动变阻器作用教学目标1．掌握常见电路故障分析及处理办法2．掌握滑动变阻器在实际情况中的运用【经典例题一】1．如图所示，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大。
可能的故障是（）A．L1断路B．L2断路C．L2短路D．L1短路【解答】解：根据电路可知，灯L1、L2串联，电流表测电路电流，电压表测L2两端电压；开关闭合后，灯L1、L2都不亮，电流表无示数，说明电路断路；电压表示数较大，说明电压表的正负接线柱与电源两极相连，故故障为L2断路。
故选：B。
2．如图所示电路中闭合开关后，电路正常工作，一段时间后，灯泡突然熄灭，且一个电表示数变大，另一个电表示数变小，小明提出了如下可能的故障：①灯泡L 开路；②灯泡L短路；③电阻R开路；④电阻R短路。
请你分析故障可能是（）A．①③B．②④C．②③D．③【解答】解：（1）若灯泡L开路，电流表无示数，电压表也无示数，所以两表示数都减小，灯泡不发光，故①不符合题意；（2）若灯泡L短路，则电流表有示数，电压表也有示数，所以两表示数都变大，灯泡不发光，故②不符合题意；（3）若电阻R开路，则电流表无示数，电压表有示数，所以一个表示数变大，一个表示数变小，灯泡不发光，故③符合题意；（4）若电阻R短路，则电流表有示数，电压表无示数，一个表示数变大，一个表示数变小，但灯泡仍发光，故④不符合题意；综上所述：故障可能是电阻R开路引起的。
故选：D。
【变式练习】1．如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（）A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路【解答】解：闭合开关S，发现灯不发光，且电压表示数、电流表示数均为零。
电路中一定有断路，故CD错误，可能是电流表断路；小灯泡断路；开关断路；若电阻R 断路电压表有示数，故B错误，A正确；故选：A。
2．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。
若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（）A．灯L断路B．R1短路C．R2短路D．灯L短路【解答】解：A、如果灯泡L断路，整个电路断路，灯泡不亮，电压表指针不偏转。
故A错误；B、如果R1短路，R1相当于导线，滑动变阻器完好，有电流通过灯泡，所以灯泡能够发光。
故B错误；C、如果滑动变阻器R2短路，R2相当于导线，定值电阻完好，有电流通过灯泡，所以灯泡能够发光。
故C错误；D、如果灯泡L短路，闭合开关灯泡不会发光，电压表测量电源电压，电压表指针偏转。
故D正确。
故选：D。
3．如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。
则可能的故障原因是（）A．小灯泡断路B．小灯泡短路C．变阻器短路D．变阻器断路【解答】解：由图可知，该电路为串联电路，滑动变阻器与灯泡串联在电路中，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压；移动滑动变阻器的滑片，电流表有示数并且有变化，说明电路是通路，滑动变阻器能改变电路，则滑动变阻器无故障；灯泡不发光，且电压表示数几乎无变化，说明灯泡短路，电压表测量的是电源电压，故B正确。
故选：B。
4．如图所示S闭合后，L1、L2都发光，两个电表都有示数，突然一盏灯亮，一盏灯不亮，且电表示数都变为0，则该电路中可能故障是（）A．电压表短路B．电流表断路C．L2短路D．L2断路【解答】解：A、如果是电压表短路，则电源也处于短路状态，不会有一盏灯发光，不符合题意；B、如果是电流表断路，则灯L2也不能发光，电流表和电压表都没有示数，符合题意；C、如果是L2短路，则电源也处于短路状态，会烧坏电源，灯泡不能发光，不符合题意；D、如果是L2断路，则灯L2不能发光，电流表没有示数，但是电压表会有示数，显示电源电压，不符合题意。
故选：B。
5．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（）A．灯L1短路B．灯L2断路C．灯L1断路D．灯L2短路【解答】解：A、若灯L1短路，将形成电源短路，电流表将被损坏，不符合题意。
B、若L2断路，电压表测电源电压，示数不变，由于并联电路中各支路互不影响，因此电流表示数不变，符合题意。
C、若L1断路，则电流表无示数。
不符合题意。
D、若L2短路，将形成电源短路，电压表和电流表均无示数。
不符合题意。
故选：B。
6．如图所示电路，电源电压保持不变，三只电表均完好。
开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表V1示数为零，灯L1开路B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2开路D．电流表A示数为零，灯L2短路【解答】解：A、如果灯L1断路，整个电路就会断路，电流表无示数，而电压表V1、V2均与电源两极相连，所以V1、V2都有示数，即电压表V1示数不为零，故A不符合题意。
B、如果灯L1短路，则它两端的电压表也短路，即电压表V1示数为零。
其它两表有示数，故B符合题意。
C、如果灯L2断路，整个电路就会断路，电压表V1和电流表会无示数，不符合题意。
D、如果灯L2短路，灯L1工作，则电流表和电压表都有示数，不符合题意。
故选：B。
7．我们做电学实验时应学会检查和排除电路故障。
如图所示是一位同学研究并联电路电流、电压特点的电路图。
当闭合开关时，一灯亮，一灯不亮，A和V均有示数，故障的原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路【解答】解：AB、若L1、L2短路，将形成电源短路，电流表将被烧坏，电压表示数为零，故AB不符合题意；C、若L1断路，电路为L2的基本电路，L1不发光，L2发光，电流表和电压表示数均有示数，故C符合题意；D、若L2断路，电路为L1的基本电路，L1发光，L2不发光，电流表无示数，电压表有示数，故D不符合题意。
故选：C。
知识点一滑动变阻器的作用常见考法1．如何调节滑动变阻器2．如何选用滑动变阻器3．找出错误数据及错误原因4．实验是否能完成及不能完成的原因5．如何改进A．改变电阻B．改变电压【经典例题二】1．小明同学在“探究通过导体的电流与电阻的关系”时，他用如图所示的电路进行实验，可供选择的定值电阻分别为 2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器的规格为“15Ω 1A”。
（1）排除故障后，小明实验前预设电压表示数为2V不变。
为了电路安全，小明不能选用的定值电阻为Ω．某次实验时，将10Ω电阻换成15Ω后，他下一步操作是：将滑动变阻器的滑片向（选填“A”或“B”）端移动，同时眼睛盯着（选填“电流表”或“电压表”）。
（2）小明分析：若预设电压表示数越大，那么滑动变阻器移动范围越（选填“大”或“小”）。
若电源更换为可调电压电源，但仍预设电压表示数为2V不变，为了保证可用定值电阻均能正常进行实验，则该电源电压应该控制在V～V之间。
【解答】解：（1）电流表选用小量程，电路的最大电流为0.6A；实验中电阻R两端的电压始终保持2V不变，若选用2.5Ω的电阻，由欧姆定律，电路的电流为：I＝＝＝0.8A＞0.6A，故实验中，不能被选用的电阻是 2.5Ω；根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右A端移动，同时眼睛盯着电压表，使电压表的示数不变；（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小；由题意知，滑动变阻器的最大阻值为15Ω，定值电阻的最大电阻为25Ω；根据串联电路的电压关系：由串联电路的规律及分压原理有：＝方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时电源电压最大，＝电源电压最大值：U电源＝3.2V故为保证可用电阻均能正常进行实验，电源电压应该控制在2V至3.2V之间。
2．小明用如图甲所示的电路探究“电流与电阻的关系”。
所用电源为可连续调节输出电压且可以显示电压值的新型学生电源，滑动变阻器的规格为“10Ω1A”，阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个。
实验序号 1 2 3 4 5电阻R/Ω 5 10 20 15 25电流I/A 0.4 0.2 0.1（1）进行第4次实验时，小明用15Ω定值电阻代替20Ω，直接读出电流表示数如图乙所示。
由此可知：小明实验时电源电压是调节为V输出的。
为保证实验探究的合理性，小明应在将滑动变阻器的滑片调至第3次实验时滑片位置的侧（左/右）。
（2）继续完成第5次实验时，小明将滑动变阻器调到最大值时，依然无法达到实验要求。
为完成实验，小明可以A．将电源电压调至2.5VB．把变阻器换为“15Ω 1A”的规格再重新调节C．将电源电压调至3.8VD．把变阻器换为“5Ω 1A”的规格，再重新调节【解答】解：（1）由表中第3次实验数据知，当电阻为20Ω时，电流为0.1A，设变阻器连入电路的电阻为R滑，根据串联电路的规律和欧姆定律，电源电压：U＝（R3+R滑）I3＝（20Ω+R滑）×0.1A﹣﹣﹣﹣﹣﹣①；小明用15Ω定值电阻代替20Ω，直接读出电流表示数（滑片位置不动）如图乙所示，电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.12A，根据串联电路的规律和欧姆定律，电源电压：U＝（R4+R滑）I4＝（15Ω+R滑）×0.12A﹣﹣﹣﹣﹣﹣②；由①②得：调节输出的电压：U＝3V；为保证实验探究的合理性，即控制电压表示数不变，应增大电压表示数，根据串联电路电压的规律，要减小变阻器连入电路中的电压，由分压原理，要减小变阻器连入电路的电阻大小，小明应在将滑动变阻器的滑片调至第3次实验时滑片位置的右侧；（2）研究电流与电阻关系实验时，要控制电阻的电压不变，第5次实验时，将25Ω电阻接入电路，电压表示数变大，小明将滑动变阻器调到最大值时即等于10Ω时，不能调为2V，即大于2V，说明电源电压太高或变阻器的最大电阻太小；设换用电源电压为U′的电源，根据串联电路电压的规律和分压原理：＝，﹣1＝﹣﹣﹣﹣﹣③，由③式知，等式左边为一定值，故右边也为一定值，故当最大的定值电阻25Ω接入电路中时，变阻器连入电路中的电阻应为最大，为10Ω，由③得：﹣1＝，U′＝2.8V，即将电源电压调至 2.8V，A正确，C错误；设换用最大阻值至少为R′的变阻器，同理，由③得：﹣1＝，即﹣1＝，R′＝12.5Ω，即换用最大电阻至少为12.5Ω（小于15Ω）的变阻器，故B正确，D 错误。
2021年全国中考物理选及详解：欧姆定律
2021年全国中考物理选及详解：欧姆定律1．（2021·广西玉林）由欧姆定律I =U R 变形可得R =U I ，以下说法正确的是（ ） A ．导体的电阻跟它两端的电压成正比B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体的电阻由它两端的电压和通过它的电流的比值决定2．（2021·湖北宜昌）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 1和R 2的I-U 图像如图所示，下列说法正确的是（ ）2题图 3题图A ．当R 1与R 2两端的电压为0时，它们的电阻也为0B ．用不同的电阻研究电流与电压的关系得出的结论不一样C ．在电阻一定时，导体两端的电压与通过导体的电流成正比D ．R 1与R 2的阻值之比为1:23．（2021·湖南益阳）关于图所示的实物电路，在S 1、S 2都闭合后，正确的是（ ）A ．通过L 1与L 2的电流一定相等B ．通过L 1与L 2的电流一定不相等C ．L 1与L 2两端的电压一定相等D ．L 1与L 2两端的电压之和等于电源电压4．（2021·黑龙江）如图所示，电源电压保持不变，当开关S 1闭合、S 2断开时，电流表的示数为0.2A ；当开关S 1、S 2都闭合时，电流表的示数为0.8A 。
则电阻R 1与R 2的比值 为（ ）4题图 5题图A ．23∶B ．32∶C ．13∶D ．31∶ 5．（2021·四川广安）如图所示电路中，110ΩR =，220ΩR =，闭合开关S ，电压表1V 与2V的示数之比是（）A．1:2 B.1:3 C．2:1 D．2:36．（2021·甘肃兰州）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6AB．一定大于2.4AC．一定大于0.6A，但小于1.2AD．一定大于1.2A，但小于2.4A7．（2021·四川凉山）如图所示，电源电压恒定。
2020-2021全国中考物理欧姆定律问题中考模拟和真题汇总及答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R。
若只闭合开关S1，将滑动变阻器的滑片P 置于A端时，电压表V1示数为U1，电压表V2示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1示数为U1′，电压表V2的示数为U2′，电流表A1的示数为0.4A。
已知：U1:U1′＝1:2，U2:U2′＝3:1，R2＝3Ω。
以下说法错误的是（）A．R1的电阻为2ΩB．电源电压为6VC．当开关都闭合，电路消耗的最小功率为30WD．只闭合开关S1时，电路消耗的最大功率为7.2 W【答案】C【解析】【分析】【详解】若只闭合开关 S1时，电路如下图甲所示，将滑动变阻器的滑片P 置于A端时，变阻器连入电路的电阻为0，简化后的电路如下图乙所示。
此时，R1、R2两端电压分别为U1、U2。
将滑动变阻器的滑片 P 移至 B端时，电路如下图所示此时，R2两端电压为U2′，变阻器和R1两端的总电压为U1′。
可知，R2两端电压U2′为1.2V。
此时，电流表示数为I丙=0.4A，R2＝3Ω，据U IR根据U 2:U 2′＝3:1结合U 2′为1.2V ，可以推得U 2为3.6V 乙图中，电流表示数I 乙为22 3.6V1.2A 3U I R ===Ω乙 已知U 1:U 1′＝1:2根据欧姆定律，有111()2I R I R R =+乙丙即111.2A 10.4A ()2R R R ⨯=⨯+整理得15R R =乙图中，电流表示数为1.2A ，根据欧姆定律有21UI R R =+乙即11.2A 3UR =Ω+……①丙图中，电流表示数为0.4A ，根据欧姆定律有21UI R R R =++丙即110.4A 35UR R =Ω++……②结合①②，有16V2U R ==Ω则1510R R ==Ω只闭合开关S 1时，当变阻器滑片在A 端时，电路中电阻最小，电路总功率最大，为6V 1.2A 7.2W P UI ==⨯=当所有开关都闭合时，电路为三个用电器并联，当变阻器连入电路中电阻为其最大阻值时，电路的总功率最小，为2222221212(6V)(6V)(6V)=33.6W 3102U U U P P P PR R R =++=++++=ΩΩΩ滑滑 故选项A 、B 、D 正确，不符合题意；选项C 错误，符合题意。
中考物理复习知识点专题讲解与训练15---欧姆定律
6．当某定值电阻两端加上 4.5 V 电压时，通过它的电流为 0.15 A，它的阻值为 ________Ω；当两端电压为 6 V 时，通过它的电流是________A；当两端不加电压时， 它的阻值是________Ω.
7．(2017·泰安)如图所示，电源电压恒为 12 V，闭合开关后，电压表示数为 8 V， 则两电阻的阻值之比 R1∶R2＝________.
A．两电流表示数的差值变小 B．电压表 V 示数与电流表 A1 示数的比值不变 C．电压表 V 示数与电流表 A2 示数的比值不变 D．电压表 V 示数不变，电流表 A2 示数变大 重难点 2 欧姆定律的相关计算 5．(2017·淮安)如图所示电路，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当 S1 闭 合，S2、S3 断开时，电流表的示数为 0.6 A，电源电压为________V；当 S2 闭合，S1、S3 断开时，电流表示数为________A；当 S1、S3 闭合，S2 断开时，电流表示数为________A.
中考物理复习知识点专题讲解与训练
第十五章 欧姆定律 第 1 课时 欧姆定律的理解及计算
第一部分 知识梳理
第二部分 考点精练 电流与电压和电阻的关系 1．如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是( )
①闭合开关前，移动滑片 P 到最右端是为了起到保护电路的作用 ②闭合开关后，移动滑片 P 的作用是控制电阻两端的电压保持不变 ③闭合开关后，移动滑片 P 的作用是控制通过电阻的电流保持不变
6．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是
6 / 45
由电流表改装而成，定值电阻 R0 起保护电路作用，其电阻值为 20 Ω.在人体秤上不施 加力时滑片 P 在电阻 R 的最上端，施加的力最大时滑片 P 移至电阻 R 的最下端．该人 体秤测量范围 0～100 kg，电路中电流变化范围 0.1～0.6 A，则电源电压为________V，

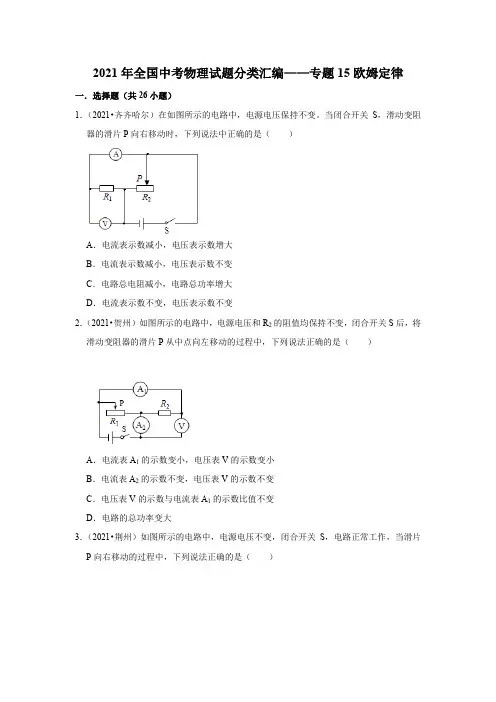

2021年全国中考物理试题分类汇编——专题15欧姆定律(word版附解析)
2021年全国中考物理试题分类汇编——专题15欧姆定律一．选择题（共26小题）1．（2021•齐齐哈尔）在如图所示的电路中，电源电压保持不变。
当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A．电流表示数减小，电压表示数增大B．电流表示数减小，电压表示数不变C．电路总电阻减小，电路总功率增大D．电流表示数不变，电压表示数不变2．（2021•贺州）如图所示的电路中，电源电压和R2的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（）A．电流表A1的示数变小，电压表V的示数变小B．电流表A2的示数不变，电压表V的示数不变C．电压表V的示数与电流表A1的示数比值不变D．电路的总功率变大3．（2021•荆州）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（）A．灯泡L变亮B．电压表示数变小C．电路的总电阻变小D．电压表示数与电流表示数的比值变大4．（2021•郴州）如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。
当开关S闭合，S1、S2断开时，电流表A的示数为；当开关S、S1闭合，S2断开时，电流表A的示数为；当开关S、S1、S2都闭合时，电流表A的示数为，则（）A．R1：R2＝2：1B．R1：R3＝1：1C．R2：R3＝1：2D．R1：R2：R3＝2：2：1 5．（2021•海南）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P 向右移动时（）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小6．（2021•攀枝花）如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转动。
当油量减少时，以下说法中正确的是（）A．电流表示数增大B．电路的总电阻减小C．电路消耗的总功率增大D．定值电阻R0两端的电压减小7．（2021•青海）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（）A．电流表A1的示数变小B．电流表A2的示数变大C．电压表V的示数变大D．灯泡L的亮度不变8．（2021•福建）如图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。
中考物理重难点专练15 欧姆定律-电学
专项四电学重难点 15欧姆定律【知识梳理】1.欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式：I= .2.电阻的测量的基本方法：伏安法。
原理：欧姆定律（I= ）。
3.两个用电器串并联时，在电路中的电流、电阻、电压的关系物理量（关系）电流电压电阻串联I=I =IU=U +UR=R +R并联I=I +IU=U =U1/R=1/R +1/R (R=)电压与电阻的关系=电流与电阻的关系=【解题思路】1.根据 I= 的计算时要注意：单位必须统一成国际单位，三者必须是同一个用电器的同一状态。
该公式只适用于除电源以外的部分电路的计算。
2.在探究电流与电压的关系实验中，要使用定值电阻，不能用灯泡，因为灯泡的电阻随温度的改变而改变。
结论是：当导体的电阻的一定时，导体中的电流与电压成正比。
不可以说成“当导体的电阻的一定时，导体中的电压与电流成正比。
”因为这里的电流的变化是因为电压的改变引起的， 不是电流的改变使得电压发生改变。
滑动变阻器的作用是改变定值电阻两端的电压。
3.在探究电流与电阻的关系实验中，同样需要使用定值电阻。
结论是：当导体两端的电压一定时，导体中的电流与电阻成反比。
不可以说成 “当导体两端的电压一定时，导体中的电阻与电流成正比。
”因为这里的电流的变化是因为电阻的改变引起的，不是电流的改变使得电阻发生改变。
滑动变阻器的作用是保持定值电阻两端的电压不变。
当定值电阻由小电阻换成大电阻时，滑动变阻器 的阻值也要向阻值大的方向滑动。
1 21 21 21 21 21 24.在测量电阻大小的实验中，若果是测量灯泡的电阻，伏安曲线是一条曲线。
这是因为灯泡的电阻随温度的改变而改变。
因为是在不同温度的电阻，所以也不可以对它们求平均值。
5.利用电表分析电路故障的一般方法：根据电流表确定故障的类型，若电流表有示数，是短路故障；若电流表无示数是断路故障。
根据电压表确定故障的位置，若果电压表有示数，则电压表所测的部分断路；若电压表无示数，则电压表所测的部分短路或者意外的部分断路。

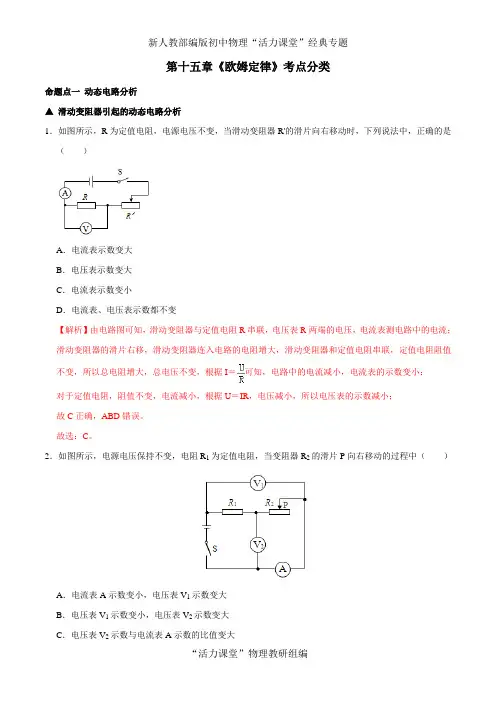

第十五章 (考点分类)欧姆定律-备战2021年中考物理一轮复习讲练一本通(解析版)
第十五章《欧姆定律》考点分类命题点一动态电路分析▲滑动变阻器引起的动态电路分析1．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右移动时，下列说法中，正确的是（）A．电流表示数变大B．电压表示数变大C．电流表示数变小D．电流表、电压表示数都不变【解析】由电路图可知，滑动变阻器与定值电阻R串联，电压表R两端的电压，电流表测电路中的电流；滑动变阻器的滑片右移，滑动变阻器连入电路的电阻增大，滑动变阻器和定值电阻串联，定值电阻阻值不变，所以总电阻增大，总电压不变，根据I＝可知，电路中的电流减小，电流表的示数变小；对于定值电阻，阻值不变，电流减小，根据U＝IR，电压减小，所以电压表的示数减小；故C正确，ABD错误。
故选：C。
2．如图所示，电源电压保持不变，电阻R1为定值电阻，当变阻器R2的滑片P向右移动的过程中（）A．电流表A示数变小，电压表V1示数变大B．电压表V1示数变小，电压表V2示数变大C．电压表V2示数与电流表A示数的比值变大D．整个电路消耗的总功率变大【解析】由电路图可知，R1与R2串联，电压表电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
AB、因电源电压保持不变，所以，电压表V1示数不变；当变阻器R2的滑片向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数变小，由U ＝IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表的示数变大，故AB错误；C、电压表V2示数与电流表A示数的比值为滑动变阻器的电阻，电阻变大，比值变大，故C正确；D、由P＝UI可知，电路消耗的总功率变小，故D错误。
故选：C。
3．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。
一段时间之后，一个电表示数变小，另一个不变，则故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路【解析】由图可知，该电路为并联电路，电压表V测量的是电源电压，电流表A测量的是L1的电流；A、L1断路，则该支路中的电流为0，即电流表示数为0，由于电源电压不变，则电压表示数不变，故A正确；BD、L1短路或L2短路，则电源短路，电源会被烧坏，都无示数，故BD错误；C、L2断路，电压表示数不变，根据并联电路的特点可知，电流表示数不变，故C错误。
2021年人教版中考物理专题训练：欧姆定律(含答案)
2021中考物理专题训练：欧姆定律一、选择题1. 如图是握力计的原理图．其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小．闭合开关，当握力F增加时，电流表的示数将()A. 变小B. 变大C. 不变D. 无法确定2. 已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为()A. 0.5 A12 VB. 1.5 A12 VC. 1.5 A8 VD. 0.5 A8 V3. 在“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了二者的U－I关系图象，如图甲、乙所示。
对于图象的分析，以下说法错误的是()A．由图甲可知，定值电阻的阻值为1 ΩB．由图甲可知，定值电阻阻值不随其两端的电压和通过它的电流而改变C．由图乙可知，小灯泡的电阻随灯丝温度的升高而增大D．为了减小误差，应该用多次测量求平均值的方法计算小灯泡的电阻4. 如图①所示是电阻甲和乙的I－U图像，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2 V时，R甲＝0.4 ΩC. 如图②所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD. 如图③所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A5. 如所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是()A.通过滑动变阻器的电流变小B.电路中的总电流不变C.电流表和电压表的示数都逐渐变大D.电压表示数与电流表示数的比值不变6. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为()A．4∶1 B．1∶4 C．5∶1 D．1∶57. 如图所示是小灯泡L和电阻R的I-U关系图像。
初三物理——欧姆定律含答案
初三物理欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的研究电路中的电流与电路两端的电压的关系实验实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤 ①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中电路图分析论证 在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。
图2、电流与电阻的关系实验目的 研究电路中的电流与电阻的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤 ①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。
中考物理总复习《欧姆定律—电路故障》专项测试题及答案
中考物理总复习《欧姆定律—电路故障》专项测试题及答案一、选择题1．如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（）A．闭合开关前，将滑片调到最左端，可起到保护电路的作用B．闭合开关后，发现小灯泡不亮，此电路一定有故障C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大2．如图所示的电路中，电源电压不变，闭合开关0短路，下列分析正确的是（）A．电压表示数接近电源电压B．移动滑动变阻器的滑片，灯泡亮度不变C．排除故障后，要使电流表示数变大，应向左移动滑动变阻器的滑片D．排除故障后，向右移动滑动变阻器的滑片，电压表与电流表的示数之比变大3．如图所示的电路中，电源电压保持不变。
闭合开关，两电表均有示数，一会儿后，两电表仍有示数，且其中一个电表示数变小，另一个电表示数不变，下列说法正确的是（）A．电路故障为定值电阻断路B．电路故障为滑动变阻器短路C．排除故障后，滑片向左移动，两表示数均变小D．排除故障后，滑片向左移动，整个电路的总电阻变大4．如图，电源电压不变。
闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。
排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变亮D．排除故障后，滑片P向左移动，电流表和电压表示数均变小5．在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。
过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（）A．灯L可能短路B．灯L可能开路C．电阻R一定开路D．电阻R可能短路6．如图所示，电源电压6V，当开关闭合时，甲、乙两小灯泡都不发光，电路只有一处故障。
用电压表测得U ab=0，U ac=6V，U bd=6V，U cd=0，则（）A．甲灯灯丝断了B．乙灯灯丝断了C．滑动变阻器R被短接了D．滑动变阻器R断开了7．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。
2021年中考物理模拟试题强化训练——欧姆定律
2021年中考物理模拟试题强化训练——欧姆定律1．（2021娄底模拟）如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电阻R2连入电路的阻值变小B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小2．（2021娄底模拟）如图所示的电路中，电源两端电压保持不变。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变亮B．电压表的示数不变，灯L变亮C．电流表的示数变小，灯L变暗D．电流表的示数不变，灯L变暗3.（2021河南模拟）(双选)如图所示的是物理兴趣小组设计的四个测量身高的电路图,身高仪都是由电表改装而成的。
闭合开关,能实现身高越高,身高仪示数越大的电路是( )4．（2021毕节模拟）如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5．（2021茂名模拟）如图1所示，是磊磊同学在探究“电流与电阻关系”实验中设计的电路图、数据收集以及绘制的图像（图2），对此提出了一下的见解，其中说法不正确的是（）A．该实验中滑动变阻器的作用既保护了电路又可以控制定值电阻两端的电压不变B．实验中无论如何调节滑片始终达不到预定电压值的原因可能是滑动变阻器最大阻值过小C．由图3的数据可知I﹣R图像中的阴影部分面积为2VD．本实验需要控制定值电阻两端的电压不变，不需要再改变定值电阻两端电压多次实验6．（2021淮滨一中模拟）如图所示，AB两点间的总电压为20V，五个电阻阻值均为4Ω，则电流表的示数为________A；电压表的示数为_______________V．7．（2021娄底模拟）两定值电阻甲、乙中的电流与电压关系如图所示，R甲R乙（选填“大于”或者“小于”）若将甲和乙并联后接在电压为3V的电源两端，则干路电流为A；若将甲和乙串联后接同一电源上，则电路中电流为A。
