变压器停电操作作业指导书
变压器停送电操作程序
变压器停送电操作程序
一：变压器停电操作程序
1.下发停电时间通知。
2.将负荷逐个退出运行。
3.分断低压房停电所属各回路断路器。
4.分断低压房停电所属变压器进线柜总断路器。
5.分断高压房停电变压器所属断路器。
6.拉出停电所属手车至试验位置。
7.合接地开关（或挂短接接地）。
8. 用确认完好的试电笔试验确定已断电。
9. 挂停电警示牌。
二：变压器送电操作程序
1. 检查所停电设备全部正常完好符合安全送电程序。
2．推进手车至试验位置。
3．关好电柜柜门。
4. 分开接地开关。
5. 推进手车至工作位置。
6. 合高压房所属停电变压器断路器。
7. 合低压房所属停电变压器进线柜总断路器。
8. 合断低压房各回路断路器。
9. 挂送电指示牌。
以上停送电人员必须穿绝缘鞋，戴绝缘手套，两人配合进行，人操作，一人作监护人，
严禁两人同时操作。
变压器停电操作作业指导书
变压器停电操作作业指导书一、操作目的本操作指导书旨在规范变压器停电操作的流程和步骤，确保操作人员能够正确、安全地进行变压器停电操作，以保障设备和人员的安全。
二、操作范围本操作指导书适用于各类变压器的停电操作，包括油浸式变压器、干式变压器等。
三、操作前准备1. 确认停电计划：在进行变压器停电操作之前，必须确保停电计划已经制定并得到相关部门的批准。
2. 安全措施：操作人员应佩戴好个人防护装备，包括安全帽、防护眼镜、绝缘手套等。
3. 工具准备：确认所需的工具已经准备齐全，并确保其完好无损。
4. 停电通知：在进行停电操作之前，必须提前通知相关人员，并确保其已做好相应的准备工作。
四、操作步骤1. 断开电源：首先，操作人员应按照停电计划，在操作控制室或操作台上找到相应的断电开关，并将其切换到断开电源的位置。
在此过程中，应注意操作的稳定和准确性，确保电源被完全切断。
2. 检查电压：在断开电源后，操作人员应使用电压表等工具对变压器的电压进行检查，确保电压为零，避免误操作导致电击事故的发生。
3. 断开负载：在确认电压为零后，操作人员应按照操作计划，逐一断开与变压器连接的负载设备。
在断开负载的过程中，应注意操作的顺序和安全，确保负载设备被正确断开。
4. 清理现场：在负载设备全部断开后，操作人员应对现场进行清理，包括清除杂物、整理电缆等，确保操作现场整洁有序。
5. 操作记录：在完成停电操作后，操作人员应及时记录停电操作的相关信息，包括停电时间、操作人员、停电原因等，以备后续参考和分析。
五、注意事项1. 操作人员必须具备相关的电力知识和操作经验，且持有相关的操作证书。
2. 操作人员在进行停电操作时，必须严格按照操作流程和步骤进行，不得擅自修改或省略任何步骤。
3. 在操作过程中，如发现异常情况或存在安全隐患，应立即停止操作，并及时向相关部门报告。
4. 操作人员在进行停电操作时，应保持专注、细心，严禁饮酒、吸烟等影响操作安全的行为。
配电变压器停电调整电压分接开关作业指导书
（1）核对线路设备名称、编号及位置正确无误。
（2）作业人员戴绝缘手套，过程设专人监护。
（3）拆接地线时应先拆除导线端，后拆除接地端，注意人体不得碰触接地线。
确认( )
测量项目
测量数据
备注
调整前电压测量
调整后电压测量
五、作业终结
序号
项目
内容
结果
1
结论
是否正常
正常( )
不正常( )
2
发现问题
3
处理结果
确认( )
4
风险变化情况
确认( )
5
备注
填写要求：
各项措施确认及作业结果：正常则填写“√”、异常则填写“×”、无需执行则填写“○”。
（3）作业人员戴绝缘手套，在工作地点各端验明无电压后挂接地线，过程设专人监护。
（4）挂接地线时应先接接地端，后接导线端，注意人体不得碰触接地线。
确认( )
3
拆除引线（必要时）
记录接线情况及相序标示，拆除变压器高低压侧引线。
确认( )
4
调整电压分接开关
（1）将变压器抽头拉起并前后转动几次,消除触头氧化层，确保转动正常后，调整到相应的抽头位置上，接触良好。
（2）设专人管控作业区域范围内过往车辆。
确认( )
2.新增风险
序号
风险描述
控制措施
工作负责人
确认
1
确认( )
2
…
四、作业过程及记录
序号
作业内容
作业标准
作业结果
1
调整前电压测量
检查绝缘手套完好并戴上进行电压测量，设专人监护。
确认( )
2
验电、挂接地线
1）核对线路设备名称、编号及位置正确无误。

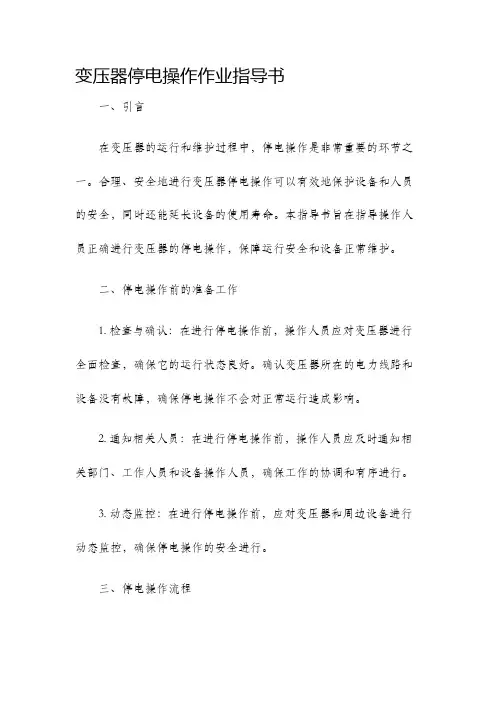

变压器停电操作作业指导书
变压器停电操作作业指导书一、引言在变压器的运行和维护过程中，停电操作是非常重要的环节之一。
合理、安全地进行变压器停电操作可以有效地保护设备和人员的安全，同时还能延长设备的使用寿命。
本指导书旨在指导操作人员正确进行变压器的停电操作，保障运行安全和设备正常维护。
二、停电操作前的准备工作1. 检查与确认：在进行停电操作前，操作人员应对变压器进行全面检查，确保它的运行状态良好。
确认变压器所在的电力线路和设备没有故障，确保停电操作不会对正常运行造成影响。
2. 通知相关人员：在进行停电操作前，操作人员应及时通知相关部门、工作人员和设备操作人员，确保工作的协调和有序进行。
3. 动态监控：在进行停电操作前，应对变压器和周边设备进行动态监控，确保停电操作的安全进行。
三、停电操作流程1. 停电计划编制：根据实际情况，制定停电计划。
停电计划应明确停电线路、设备、时间以及操作人员等信息。
2. 停电工具准备：准备必要的停电工具，如手动开关、遮盖物、隔离器具等，确保操作的便捷和安全。
3. 路标标识：在即将停电的设备或线路上进行路标标识，用以提醒其他工作人员和在场人员注意。
4. 通知相关人员：在开始停电操作前，操作人员应再次通知相关部门、工作人员和设备操作人员，并确保他们已做好相应的准备。
5. 开始停电：按照停电计划和操作要求，逐一停电。
注意按照排好的停电顺序进行，避免操作混乱和短路等现象的发生。
6. 降压处理：在停电操作过程中，要对停电设备进行降压处理，释放其中存储的电能，确保操作的安全性和顺利进行。
7. 现场监控：在停电操作过程中，应派专人进行现场监控，及时发现和处理突发情况，确保停电操作的安全和顺利进行。
8. 停电确认：在停电操作完成后，操作人员要对停电线路、设备进行确认，并记录相关情况。
同时要通知相关人员，确保大家清楚停电操作的结果。
四、停电操作注意事项1. 安全第一：在进行停电操作过程中，要严格遵守安全操作规程，确保人员的生命和财产安全。

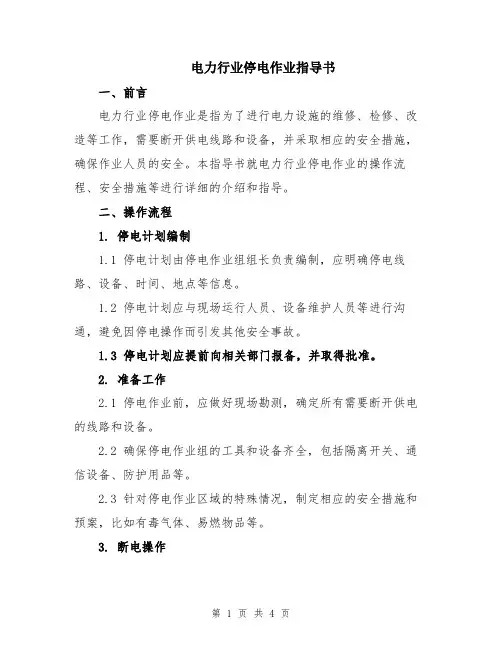

电力行业停电作业指导书
电力行业停电作业指导书一、前言电力行业停电作业是指为了进行电力设施的维修、检修、改造等工作，需要断开供电线路和设备，并采取相应的安全措施，确保作业人员的安全。
本指导书就电力行业停电作业的操作流程、安全措施等进行详细的介绍和指导。
二、操作流程1. 停电计划编制1.1 停电计划由停电作业组组长负责编制，应明确停电线路、设备、时间、地点等信息。
1.2 停电计划应与现场运行人员、设备维护人员等进行沟通，避免因停电操作而引发其他安全事故。
1.3 停电计划应提前向相关部门报备，并取得批准。
2. 准备工作2.1 停电作业前，应做好现场勘测，确定所有需要断开供电的线路和设备。
2.2 确保停电作业组的工具和设备齐全，包括隔离开关、通信设备、防护用品等。
2.3 针对停电作业区域的特殊情况，制定相应的安全措施和预案，比如有毒气体、易燃物品等。
3. 断电操作3.1 停电作业组按照停电计划，逐一断开供电线路和设备，确保安全可靠。
3.2 断电操作时，应先封控相应的隔离开关，确保停电作业区域不会有电流流入。
3.3 断电后，应对相关设备进行贴牌告知，明确已停电，禁止开启。
4. 安全警示和控制4.1 停电作业现场应设置明显的安全警示标志，禁止未经授权的人员进入。
4.2 停电作业区域内应划定安全警戒线，保持与其他区域的安全距离。
4.3 停电作业期间，应有专人负责安全监控和指挥，及时报告作业进展和发现的问题。
5. 作业完成和恢复供电5.1 停电作业结束后，应逐一检查已经断电的线路和设备，确认没有安全隐患。
5.2 恢复供电时，应按照停电计划逆序进行，确保作业安全。
5.3 恢复供电后，应留意设备和线路是否正常运行，如发现异常应及时处理或报修。
三、安全措施1. 人员安全1.1 执行停电作业的人员应经过专业培训，具备相关的操作技能和知识。
1.2 停电作业组应定期进行消防安全、个人防护等知识培训，提高安全意识和应急处理能力。
1.3 作业组成员在停电作业期间应穿戴好安全帽、安全鞋、防护手套等个人防护装备。
变压器停电操作作业指导书
变压器停电操作作业指导书国家电网公司标准化作业指导书变电站变压器停电倒闸操作编号：BDYX-DZCZ-0051 适用范围本指导书适用于国家电网公司变电站变压器停电（变压器及其二次设备停电施工工作）的倒闸操作工作。
2 相关引用标准《电业安全工作规程》 DL 408—91《国家电网公司变电站运行管理规范》（试行）《电力变压器运行规程》DL/T 572—953 天气以及现场要求3.1 有雷电活动时，禁止进行倒闸操作。
3.2 雨天操作室外高压设备时，绝缘棒应有防雨罩，应戴绝缘手套、穿绝缘靴。
3.3 接地网电阻不符合要求的，晴天倒闸操作也应穿绝缘靴。
4 操作人员4.1 一般操作任务，操作监护人一人、操作人一人。
4.2 操作人应是副值班工及以上人员。
监护人必须是正值班工及以上人员。
4.3 单人留守值班变电站，留守值班人员，参加集控站（操作队）在本站的倒闸操作，担任操作人或监护人。
5 主要设备及工具6.1 操作前的准备6.2 填写操作票6.2.1 打印出专家系统所预存的操作票，或由操作人正式填写出符合 6.1.6项规定的操作票。
6.2.2 操作票填写后，由操作人和监护人共同审核，并经值班负责人审核无误后，值班负责人、监护人和操作人分别签名。
在开始操作时，填入操作开始时间。
6.2.3 完成微机闭锁装置向电脑钥匙“传票”工作。
6.3 正式发、受调度操作命令6.3.1集控站（操作队）到达无人值班变电站操作现场，再正式接受调度命令。
6.3.2接受调度操作命令，应启动录音。
6.3.3接令时，应报站名和本人姓名，随听随记，逐句复诵。
接令完毕，应将记录的全部内容向发令人复诵一遍，并得到下令人认可。
记录发令时间。
6.4 图板模拟操作预演6.4.1 模拟前，应结合调度命令核对当时的运行方式。
集控站（操作队）到达无人值班变电站操作现场，进行图板模拟。
6.4.2 监护人按操作票逐项下令，操作人复诵并模拟操作。
6.4.3 模拟操作后应再次核对新运行方式与调度命令相符。
变压器检修作业指导书
准备好作业所需的工具材料。
停电，将高低压线圈短路放电，并采取安全措施。
卸下变压器一、二次端线，做好相位标记。
4.2检修作业内容
油浸式变压器检修作业
检查变压器油枕、油位、油色和是否渗油等，消除污油。
清扫变压器外壳及外部配件。 检查变压器本体是否有锈蚀及油漆脱落现象，应除锈补漆，涂刷相位相色。
清扫绝缘子瓷瓶，确保无灰尘，更换存在裂纹、闪络、击穿等放电痕迹的瓷瓶。 .5检查接地装置，若有断裂现象，及时焊接接地排。 .6调节变压器电压分接开关，进行直流电阻的测试。4.2.27测量变压器绝缘电阻和接地电阻，做好记录。当变压 器绝缘电阻达不到标准时，需测吸收比，当吸收比小于L3时，向车间、技术科汇报，进行预防性试验。 由4.3十式调用那 4.2.3干式电抗器检修 检查电抗器上下汇流排是否有变形裂纹现象。 查电抗器线圈至汇流排引线是否存在断裂，松焊现象。 扫全部外壳及外部配件,紧固各部件螺栓。 紧固电抗器接线桩头，检查是否接触良好，无烧伤痕迹必要时进行打磨处理装配时应涂抹适量导电脂。 清扫支座绝缘及支座，检查是否紧固并受力均匀。 扫通风道及器身，做到无堵塞，无灰尘、脏物，并检查有无裂纹现象。 查铁芯有无松动，无过热现象。 清扫高低压瓷套管，检查套管有无破损闪络和放电痕迹。 检查接地装置，若有断裂现象，及时焊接接地排。
检查油位指示器、放油阀、注油阀，更换不良的温度表或温度控制器。
检查调压装置,对有载调压或无载调压装置进行检查，确保装置完好，准确，动作可靠，并对电压分接开关位置 做记录。
用扳手紧固变压器桩头螺栓。
清扫变压器外壳及外部配件。 检查变压器本体是否有锈蚀及油漆脱落现象,应除锈补漆，涂刷相位相色。
关于变压器停电检修操作指引1
变压器停电检修操作指引一、目的确保变压器运行状态正常，提前发现问题整改问题，避免因变压器长时间超负荷运转造成设备损坏影响供电。
同时为了让所有工作人员明确停电前、停电时、停电中、停电后以及检修结束送电前、送电后的各个过程中各部门人员的职责和工作内容，并能够及时、迅速、高效、有序、正确的处理突发问题，保证供电的连续性。
二、工作职责1.由项目工程主管根据现场实际情况，以及冬夏季用电高峰期间的设备运行状况，制定变压器停电检修计划，并确保在用电高峰期前或用电后进行一次全面检修工作。
2.在计划停电前，对接管家部提前2天将停电线路、区域、时间、电梯使用以及安全防范提示等情况通知每个住户和商户，并在主要出入口发布停电通告。
3.对接秩序人员做好停电期间的园区的巡逻工作，尤其是主出入口和地下车库等。
4.明确本次停电检修的工作负责人和参与设备检修的人员。
5.提前将电梯停在1楼并锁梯，禁止任何人继续使用。
6.准备好设备检修所需要的工具和相关安全工器具劳保用品等。
7.停电前要检查所有大功率用电设备和紧急工作处理均已停止工作，符合停电条件时再停电。
8.明确停电的顺序，由底到高逐级停电；送电时顺序相反。
9.在检修工作完成后，做好检修现场的相关卫生清理工作。
三、工具配备检修所需要的五金工具、照明手电筒、验电笔、万用表、绝缘胶带、手套、抹布、毛刷、吹风机、对讲机、接地线、标识牌、安全围栏等。
四、工作要求（一）停电检修具体要求1.在停电前工作负责人要组织所有参加设备停电检修的工作人员进行检修前的安全工作会议，明确本次工作的地点、范围以及具体工作内容。
2.停电后设备应静置至少半小时以上方可开展下一步工作。
3.在工作前应先用验电器进行验电，验明三相线确定无电压后，用接地线进行放电，并将三相线短路接地。
（接地时注意要先接接地端再接相线端）4.在相应的开关把手上分别悬挂“禁止合闸”的标识牌，并在工作地点装设安全围栏。
5.开始工作前再次核实变压器处高低压侧开关处于分闸状态，高压开关地刀在合位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家电网公司标准化作业指导书
变电站变压器停电倒闸操作
编号：BDYX-DZCZ-005
1 适用范围
本指导书适用于国家电网公司变电站变压器停电（变压器及其二次设备停电施工工作）的倒闸操作工作。
2 相关引用标准
《电业安全工作规程》 DL 408—91
《国家电网公司变电站运行管理规范》（试行）
《电力变压器运行规程》DL/T 572—95
3 天气以及现场要求
3.1 有雷电活动时，禁止进行倒闸操作。
3.2 雨天操作室外高压设备时，绝缘棒应有防雨罩，应戴绝缘手套、穿绝缘靴。
3.3 接地网电阻不符合要求的，晴天倒闸操作也应穿绝缘靴。
4 操作人员
4.1 一般操作任务，操作监护人一人、操作人一人。
4.2 操作人应是副值班工及以上人员。
监护人必须是正值班工及以上人员。
4.3 单人留守值班变电站，留守值班人员，参加集控站（操作队）在本站的倒闸操作，担任操作人或监护人。
5 主要设备及工具
6.1 操作前的准备
6.2 填写操作票
6.2.1 打印出专家系统所预存的操作票，或由操作人正式填写出符合6.1.6项规
定的操作票。
6.2.2 操作票填写后，由操作人和监护人共同审核，并经值班负责人审核无误后，
值班负责人、监护人和操作人分别签名。
在开始操作时，填入操作开始时间。
6.2.3 完成微机闭锁装置向电脑钥匙“传票”工作。
6.3 正式发、受调度操作命令
6.3.1集控站（操作队）到达无人值班变电站操作现场，再正式接受调度命令。
6.3.2接受调度操作命令，应启动录音。
6.3.3接令时，应报站名和本人姓名，随听随记，逐句复诵。
接令完毕，应将记录的全部内容向发令人复诵一遍，并得到下令人认可。
记录发令时间。
6.4 图板模拟操作预演
6.4.1 模拟前，应结合调度命令核对当时的运行方式。
集控站（操作队）到达无人值班变电站操作现场，进行图板模拟。
6.4.2 监护人按操作票逐项下令，操作人复诵并模拟操作。
6.4.3 模拟操作后应再次核对新运行方式与调度命令相符。
6.4.4 在操作票上记录操作开始（图板预演）时间。
6.5 执行操作
6.6 向调度汇报
6.6.1 操作完毕，向调度汇报，应启动录音。
6.6.2 汇报时应报站名和本人姓名，按调度操作术语将操作执行情况作简要汇
报。
6.7 核对模拟图板、向微机闭锁装置主机回传信息
6.7.1 核对模拟图板，应检查其设备位置与实际运行方式保持一致。
6.7.2 电脑钥匙向微机闭锁装置主机回传信息后，检查所显示、记忆的设备状态、运行方式等，与实际运行方式保持一致。
6.8 作好相关记录
将倒闸操作的操作任务、发令人、发令时间、操作目的、操作开始和结束时间，按规定的格式，记录在值班记录的操作栏目内。
7．作业安全重点注意事项
7.1 操作必须戴安全帽，严格执行“操作五制”，，即：操作票制，核对命令制，图板演习制，监护、唱票、复诵制和检查汇报制。
7.2 由于设备原因不能操作时，应停止操作，检查原因。
不能处理时，汇报调度。
禁止使用非正常方法强行操作设备。
7.3 拉合隔离开关（手车）、验电、装拆接地线、使用绝缘棒的操作，必须戴绝缘手套。
7.4 所装接地线，必须与带电部位保持安全距离。
在位置比较高的地方装拆接地线，
应使用专用操作杆或梯子，禁止攀登架构进行操作。
梯子的支、放必须稳固，有人扶持。
7.5 发现设备锁打不开时，必须首先核对操作票、设备编号，防止走错间隔或顺序错误。
经核对确实属于锁具损坏，经主管领导批准，履行审批登记手续，方能使用解锁钥匙。
7.6 验电时，必须戴绝缘手套，使用与停电设备电压等级相应的验电器。
验电器的工作部分、绝缘部分，不得接触设备金属外壳。
在有电设备上试验验电器，电压等级也必须相适应。
8. 质量记录
《倒闸操作票》
《运行值班记录》。
