德尔格 X-am 3000多种气体检测仪 使用说明书 中文版
在爆炸危险区域中使用 该设备或部件通过了国家矿业权威的关于易爆性危险区中电气系统的法令（德 国：ElexV）或欧洲防爆指令的测试和认证，只能按照认证中指定的方式使用。 电子设备不能被改装。有故障或不完整的设备不允许使用。当对此型号的设备或 部件进行维修时，必须遵守相关的国家规定。
® 德尔格X-am是德尔格安全的注册商标。 *）须要通过电脑软件来显示和设置报警级别。数据存储器只能使用电脑软件来读取。 6
认证
认证
ATEX
0539 I M 2 / II 2 G
EEx ia d I / IIC T4 Ta ≤ 55 ℃
DEMKO 04 ATEX 137475 (–25 ℃ - +55 ℃)
16
仪器开机
按住OK键约3秒钟。
显示屏会倒计数显示3,2,1。且短暂的 振动并鸣闪一次声光报警。
仪器开机
短时间显示所有字段，开始自检。显 示顺序是所有的气体种类和报警阈 值。 显示软件版本号。
17
仪器开机
所有传感器的报警阈值都会显示在显 示屏上。
例如： 可燃气体一级报警
可燃气体二级报警
如果启动了TWA和STEL报警，也会显 示其报警阈值。
德尔格 X-am® 3000 快捷菜单
20
菜单
新鲜空气标定
用新鲜空气对有毒及可燃气传感器 和氧气传感器进行零点标定。
注意 只能在干净的空气环境中进行新 鲜空气标定。
按下箭头按钮，将闪烁的箭头指向 新鲜空气标定，按OK键选择此项。 或按下键头按钮移动至下一个菜单 选项（最大值），或按上键头按钮 返回测量模式。
德尔格X-am® 3000多种气体检测仪 使用说明书

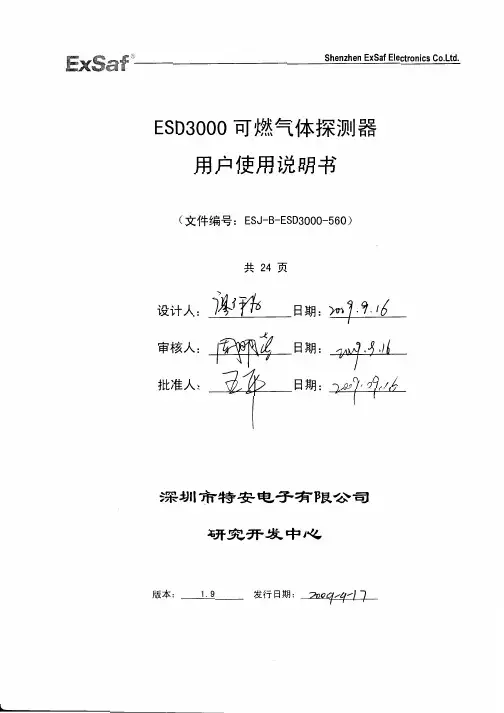

ESD3000说明书(1.9)
探测器整体包括： 可配二种类型插入式传感器的探测器； 手持遥控器(ESD200IR) 安装支架－用户墙壁或柱子安装； 六角螺丝刀(用于设备安装和拆卸)。
手持遥控器为本安型，可提供不受干扰的探测器控制操作，如标定和设置。用户通 过按键操作，利用一套菜单实现探测器的设置以及探测器设置的调节等操作。
探测器可以拆卸，便于以下操作： 更换插入式传感器； 电缆走线和终端连接； 操作/维护； 安装配件。
目录
ESD3000使用说明书
1. 简介 ………………………………………………………………… 1 1.1 探测器结构 ……………………………………………………… 2 1.2 特点 ……………………………………………………………… 3 1.3 已取得证书 ……………………………………………………… 3
传感器有可能含有腐蚀性溶液，故处理时应特别小心。 切勿擅自或任意拆卸传感器。 不得将传感器置于超建议范围的温度下。 不得将传感器置于有机溶剂或可燃性液体中。
传感器使用期限达到时，应从环保的角度，依照地方废物管理以及环境法规的要求 进行安全处理。
可燃 有毒气体探测器SFD-600(BA)及气体报警控制器SFD-300说明书
SFD-600(BA)可燃/有毒气体探测器、SFD-300气体报警控制器注意事项一、安装、使用前应仔细阅读本说明书。
二、安装接线时应认知探测器与报警控制器每个接线端子的功能，并按照系统图接线。
三、断电后才能打开探测器外壳盖。
四、探测器和报警控制器必须安装在说明书规定的温、湿度范围内的场所。
五、出厂时，壁挂式报警控制器引出的三线插头已自带接地引脚，安装前必须确认与之连接的三线插座有保护接地。
出厂时，盘装式报警控制器未带三线插头，安装时为确保报警装置安全接地，应将所有连接报警控制器的电缆金属屏蔽层，都在报警控制器的星形接地点处可靠接地。
探测器内、外各有一个接地点，应使之安全接地，以防受到现场射频的干扰。
如探测器、报警控制器两侧不是使用同一保护接地，那么，探测器与报警控制器只可选择其中一侧接地，两侧同时接地产生的地线电位差，会形成地环路干扰，导致报警装置误报警。
六、探测器和报警控制器之间的连接电缆，必须依据本说明书相关条款选择使用，在野外铺设一定要穿金属套管并埋地。
七、定期检验、标定气体报警装置，以确保其有良好的检测线性。
八、如对本说明书提示的安全注意事项发生疑问，可咨询相关专业部门或联系本公司。
如发现本说明书中未提及的安全信息，或有必须添加与纠正的内容，请直接与本公司联系，我们真诚地接受任何诚恳的批评与指正。
重要提示安装在高度危险场所的可燃、有毒气体报警装置，是为了预防爆炸、起火、中毒等事故的发生，使用者必须了解可能导致重大安全生产事故的危险隐患，由于不正确的安装、操作、维护报警装置所造成的安全事故，使用者后果自负。
电子产品在使用过程中，存在发生故障的可能。
安装了气体报警装置的场所，也不能保证绝对的安全，用户应该清楚其作用只是增加了一道安全防线，需要大家进一步加强安全意识，杜绝安全隐患。
目录第1部分简介 (1)1、公司简介 (1)2、产品概述和设计、制造、检定遵照的国家标准 (2)2、1产品概述 (2)2、2可燃、有毒气体报警装置符合的现行国家标准 (2)3、技术参数 (2)3、1主要元器件 (2)3、2主要技术指标 (2)4、部件结构 (3)4、1整机组成 (3)4、2报警控制器部件 (5)4、3探测器部件 (6)第2部分安装说明 (8)1、安装选点 (8)1、1报警控制器的安装 (8)1、2探测器的安装 (8)2、电缆线选择与布线要求 (9)3、控制器和探测器安装固定 (9)3、1报警控制器安装 (9)3、2探测器安装 (9)4、报警控制器、DCS、PLC等工控系统与探测器连线 (10)4、1报警控制器与探测器接线示意图 (10)4、2探测器与DCS、PLC等工控系统连接示意图 (10)4、3报警控制器开关量输出与警灯、防爆风扇等外接设备的连接 (11)4、4报警控制器输出的4~20mA标准信号输出与DCS或PLC系统连接 (12)4、5报警控制器的总线信号（RS485或CAN）输出与消防控制主机、DCS或PLC等系统连接 (13)4、6报警控制器与SFD-900备用电源连接 (13)第3部分操作介绍及产品维护 (13)1、显示界面介绍 (13)1、1延时界面 (13)1、2测量状态界面 (14)1、3操作界面 (14)2、菜单内容说明 (15)2、1设置功能的子菜单 (15)2、2校准功能的子菜单 (15)2、3查询功能的子菜单 (15)2、4其它功能的子菜单 (16)3、操作方法 (16)4、产品维护 (18)4、1探测器的寿命及注意事项 (18)4、2日常故障检修 (18)5、SFD-300气体报警控制器端子接线示意图 (20)6、SFD可燃、有毒气体报警装置系统接线图 (21)第1部分简介1、公司简介深圳市索福达电子有限公司的前身是深圳市索富光纤通信设备有限公司的工业安全产品设备部，2003年公司经改制后成为独立法人，厂址位于深圳科技园中区。
翼捷气体产品介绍-投影版
产品应用
致力于中国工业安全进步
集中式盘装方式安装
多台现场设备接入
AEGIS INDUSTRIAL SAFETY CORPORATION
产品应用
M600气体报警总线控制器
电气设备控制箱
网络服务器
总线
大型电气设备
四总线
C630
红外遥控 C630
Nmax=96
致力于中国工业安全进步
电磁阀
输出模块
接口模块
产品优势
优势三 模块化的设计 维护简单
简单的拔插操作， 不用任何工具就 可完成。
工业仪表用接线端子 和人性化的两面进线方式
整洁的开盖界面， 清晰明了
致力于中国工业安全进步
AEGIS INDUSTRIAL SAFETY CORPORATION
产品优势
优有探测器都有现场状态指示 绿色 探测器正常 红色 探测器报警 黄色 探测器故障 探测器的运行状态一目了然 提高巡视的效率，及时发现问题
致力于中国工业安全进步
特安
ES2000T 催化、电化学
Exd IICT6 IP65
T90<25秒 原始信号输出，停电可拔插
本机标定 开盖操作
无 4-20mA 一个进线口 墙装，立管
AEGIS INDUSTRIAL SAFETY CORPORATION
产品比较
品牌
翼捷
产品图片
型号 测量原理 防爆方式 防护等级 催化反应时间
EXdIICT6 EXdibIICT6
化工、炼油、药厂、钢厂、采油等高端用户
致力于中国工业安全进步
AEGIS INDUSTRIAL SAFETY CORPORATION
产品介绍
节省电缆和 施工成本， 可靠性一般
ESD3000 - 模块化手持检测器 电静电ichtet 测试说明书
Accredited CalibrationQuality at EMC PARTNER is based on an ISO 9001 manage-ment system. This is the foundation for an ISO 17025 accredi-tation verified by the Swiss Calibration Service (SCS). SCS No. 146 is the accreditation number of EMC PARTNER AG. Locally accredited but recognized worldwide through affiliation with the ILAC organisationTHE ESD TESTING SOLUTIONPOWER AT YOUR FINGER TIPSElectrostatic Discharge (ESD) is the most common test procedure applied toany electronic or electrical equipment. Used extensively to test:›Commercial products›Industrial systems›Military electronics›Automotive electronics›Fuses and detonators›Railway electronics›Avionic equipment qualification›Telecom equipment›Electronic componentsThe easily changeable and fully calibrated discharge networks, quickly adaptESD3000 to the requirements of any new application.Light and easy to use.3EASIL Y EXPANDABLEESD3000 is designed with the user in mind. The modular design allows configuration ac -cording to customer wishes, addition of more networks when adding applications and easy extension from 16kV to 30kV using the same generator. Automatic network recognition means ESD3000 is always ready.ESD3000 + DMx ESD3000 + RM32 + DNxIncludedRechargable Long-life battteriesUp to 3 test tips (Sharp, Round, Corona)Charger & Firmware update cableHandy, robust carrying case4Discharge Modules (DMx)up to 16kV Air / 10kV Contact Discharges ESD3000 required Discharge Networks (DNx)up to 30kV Air- and Contact Discharges DM1 (150pF, 330 Ohm)DM2 (330pF / 2000 Ohm)DM4 (100pF / 1500 Ohm)DM6 (100pF / 1500 Ohm)DM7 (200pF / 0 Ohm)ESD3000 & RM32 required DN1 (150pF / 330 Ohm)DN2 (330 pF, 2000 Ohm)DN3 (150 pF, 2000 Ohm)DN4 (500 pF, 5000 Ohm)DN5 (500 pF, 500 Ohm)DN6 (330 pF, 330 Ohm)Available Extensions Available ExtensionsAVAILABLE MODULESCommercial & IndustrialIEC 61000-4-2 / ITU-T K.44ESD3000DM1 (150pF, 330 Ohm)ANSI / IEEE C63.16ESD3000 DM16A-C63H (150pF / 330 Ohm)ESD3000 DM16C-C63H (150pF / 330 Ohm)UL 991ESD3000DM32A-UL991 (100pF / 1000 Ohm)Component TestIEC 61340-3-1 / JEDEC 22-A114 / MIL-STD-750DESD3000DM6 (100pF / 1000 Ohm)IEC 61340-3-2 / JEDEC 22-A115ESD3000DM7 (200pF / 0 Ohm)AutomotivePSA B21 7110ESD3000DM2 (330pF / 2000 Ohm)ISO 10605 / SAEJSSI-IS/FORD AB/AC /GMW 3097ESD3000DN1(150pF / 330 Ohm)ESD3000DN2 (330pF / 2000 Ohm)ESD3000DN3 (150pF / 2000 Ohm)ISO 10605ESD3000DN6 (330pF / 330 Ohm)JASO D 001-94ESD3000DN32-CAR1 (150pF / 500 Ohm)Renault 32-10-001/D and 32-10-035/AESD3000DN32-CAR5 (330pF / 0 Ohm)MilitaryMIL-STD-883 / GR78-COREESD3000DM4 (100pF / 1500 Ohm)STANAG 4239 / ISO 14304 / MIL-STD-1512ESD3000DN4 (500pF / 5000 Ohm)MIL-STD-331C / MIL-DTL-23659D / STANAG 4239ESD3000DN5 (500pF / 500 Ohm)MIL-STD-1576ESD3000DN32-MIL2 (400pF / 150 Ohm)ESD3000DN32-MIL3 (500pF / 0 Ohm)5The original 30kV battery powered generator with a unique system of changeable modules. Flexibility and power combined.UNIQUE FEATURES Long life standard battery. Up to 8 hours on full battery charge. Readily available in any store.AA battery powered Add calibrated modules to maintain the system value. Unique modules and accessories for special applications. Extend testing capability Single key press switches polarity before and during the test.Electronic polarity changeErgonomic hand held tester without additional base unit. Program directly on generator.Compact solution6Technical Specifications7ESD3000 MODULES ESD3000M a i n f r a m e D M 1D M 2D M 4D M 6D M 7R M 32D N 1D N 2D N 3D N 4D N 5D N 6C A R 1C A R 5I N D 1M I L 2M I L 3A -C 63HC -63H U L 991IEC 61000-4-2✓✓✓ITU-T K20✓✓PSA B32 7110✓✓MIL-STD-883✓✓GR78-CORE ✓✓IEC 61340-3-1✓✓JEDEC 22-A114✓✓MIL-STD-750D ✓✓IEC 61340-3-2✓✓JEDEC22-A115✓✓✓ISO 10605✓✓✓✓✓✓DO-160 S25✓✓✓✓MIL-STD-461G CS118✓✓✓✓ GMW3100✓✓✓✓✓✓GMW3097✓✓✓✓STANAG4239✓✓✓✓ISO14304✓✓✓MIL-STD-1512✓✓✓✓MIL-STD-330C ✓✓✓✓JASO D 001-94✓✓✓Renault 32-10-001/D ✓✓ABD0100.1.2✓✓✓Special MIL ✓✓✓MIL-STD-1576✓✓✓ANSI C63.16✓✓✓UL991✓8ACCESSORIES FOR DIFFERENT MODULES ESD3000M a i n f r a me D M 1D M 2D M 4D M 6D M 7R M 32D N 1D N 2D N 3D N 4D N 5D N 6C A R 1C A R 5I ND 1M IL 2M IL3A -C 63HC -63HEARTH CABLE ✓IEC IECESD-VCP50✓IEC IECESD-TARGET2✓IECESD-TARGET2 DN ✓ISO ISO ISO ISOESD-VERI-V ✓✓O O O ✓O O ✓✓O O O ✓✓✓✓ESD-STAND ED2✓O O O O O O O O O O O O O O O O O O O ESD-HCP-AUTO ✓ISO ISODM-EXT ✓MIL MILSAFETY-S ✓MIL MILTC-MIG24 ED ✓MIL MILESD3000 CNH12✓O O O O O OOPTOLINK ✓O O O O O O O O O O O O O O O O O O O TEMA ✓O O O O O O O O O O O O O O O O O O O Overview ESD3000 | Modules | Accessories 91. ESD3000 MAINFRAME AND MODULES1.1. TECHNICAL SPECIFICATIONS ESD3000 MainframeTo be used with modules all modules from this document are compatible Construction fully portable, no additional basic unitControl LCD and 6 menu buttons, 1 trigger button Maximum voltage 16 kV or 30 kV, depending on modules chosen Voltage steps 100 V - testDischarge polarity positive, negative, alternatingDischarge modes contact discharge (CD) and air discharge (AD)Discharge frequency CD max. 20 Hz, (pulse every 0.05, 0.1, 0.2 … 99 s)Discharge frequency AD ≥ 30 Hz or more, for ex. with DM1, DN1, other Counter pre-selectable, 1 to 29999Discharge detection selectable, count pulses or count discharges Holding time ≥ 5 sTrigger manual, automatic, remote Ramps voltage, polarityReporting with TEMA automatic report sequence, amplitude,polarity Dimensions for ex. withDM1 and tip 340 x 130 x 70 mm Weight mainframe 730 g, w/o battery pack and module Weight equipped 1050 g, with battery pack, DM1 and AD tip Power supply 10 x AA rechargeable batteries or mainsIncluded 10 batteries, mains adapter, ground cable 2 m, 3 test tips (AD, AD2, CD), carrying case, RS232 cable, E3Loader for remote control Requires at least a DM module, or a DN module + RM32ESD3000DM1Standards IEC 61000-4-2 (latest), ITU-T K.20,Other standards MIL-STD-461G CS118, DO-160 Section 25Storage capacitor 150 pF ± 10 %Discharge resistor 330 Ω ± 10 %Voltage range AD 0.2 – 16 kV ± 5 %Voltage range CD 0.2 – 10 kV ± 5 %Current rise time into 2 Ω0.8 ± 25 %First I peak into 2 Ω CD 7.5 A @ 2 kV – 37.5 A @ 10 kV (± 15 %)Current at 30 ns 4 A @ 2 kV – 20 A @ 10 kV (± 30 %)Current at 60 ns 2 A @ 2 kV – 10 A @ 10 kV (± 30 %)Optional ESD-TARGET2Overview ESD3000 | Modules | Accessories10ESD3000DM2Standards PSA B32 7110 up to 16 kV / 10 kVStorage capacitor330 pF ± 10 %Discharge resistor2000 Ω ± 10 %Voltage range AD0.2 – 16 kV ± 5 %Voltage range CD0.2 – 10 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsFirst I peak into 2 Ω CD7.5 – 30 A ± 10 %RC time constant600 ± 130 nsESD3000DM4Standards MIL-STD-883, GR78-COREStorage capacitor100 pF ± 10 %Discharge resistor1500 Ω ± 10 %Voltage range AD0.2 – 16 kV ± 5 %Voltage range CD0.2 – 10 kV ± 5 %Current rise time into 2 Ω<********–8kVI peak into 2 Ω (CD) 2.66 A @ 4 kV, 3.33 A @ 5 kVESD3000DM6Standards IEC 61340-3-1, JEDEC 22-A114,MIL-STD-750DStorage capacitor100 pF ± 10 %Discharge resistor1500 Ω ± 10 %Voltage range CD0.25 – 8 kV ± 10 %Current rise time into 2 Ω2–*********–8kVRC time constant150 ± 20 nsESD3000DM7Standards IEC 61340-3-2, JEDEC 22-A115Storage capacitor200 pF ± 10 %Discharge resistor0 Ω ± 10 %Voltage range CD0.1 – 2 kV ± 5 %Current into short circuit 1. 7 A – 35 A ± 15 % into short circuit (< 1 Ω)Current waveform as per IEC 61340-3-2 into SC (< 1 Ω)Current ringing frequency11 – 16 MHz @ 0.1 – 2 kV into SC (< 1 Ω)ESD3000DM32A-UL991Standard UL991, paragraph 15.2.2Storage capacitor100 pF ± 10 %Discharge resistor1500 Ω ± 5 %Discharge mode AD only, consists of DM+ and DM- modulesVoltage range AD 4 – 30 kV ± 5 %Rise time at 4 kV, 20 kV< 5 nsRC const. at 4 kV, 20 kV150 ns ± 20 %Overview ESD3000 | Modules|Accessories1130 KVThese Extensions need the Module ESD3000RM32ESD3000DN1Standards IEC 61000-4-2,ISO 10605Other standards MIL-STD-461G CS118, DO-160 Section 25Storage capacitor150 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range AD 1 – 32 kV ± 5 %Voltage range CD 1 – 30 kV ± 5 %Current rise time into 2 Ω0.8 ± 25 %First I peak into 2 Ω CD7.5 A @ 2 kV – 112.5 A @ 30 kV (± 15 %)Current at 30 ns 4 A @ 2 kV – 60 A @ 30 kV (± 30 %)Current at 60 ns 2 A @ 2 kV – 30 A @ 30 kV (± 30 %)Requires ESD3000RM32Included in ESD3000RM32Detachable module for faster tr (<700ps)Optional ESD-TARGET2 DN, ESD-HCP-AUTOESD3000DN2Standards ISO 10605, GMW3100, GMW3097Storage capacitor330 pF ± 10 %Discharge resistor2000 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsFirst I peak into 2 Ω CD7.5 A @ 2 kV – 112.5 A @ 30 kV (- 0 / + 30 %) RC time constant600 ± 130 nsRequires ESD3000RM32Optional ESD-TARGET2 DNESD3000DN3Standards ISO 10605, GMW3100, GMW3097Storage capacitor150 pF ± 10 %Discharge resistor2000 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsFirst I peak into 2 Ω CD7.5 A @ 2 kV – 112.5 A @ 30 kV (- 0 / + 30 %) RC time constant300 ± 60 nsRequires ESD3000RM32Optional ESD-TARGET2 DNOverview ESD3000 | Modules|Accessories12ESD3000DN4Standards STANAG4239, ISO14304MIL-STD-1512, MIL-STD-330Storage capacitor500 pF ± 10 %Discharge resistor5000 Ω ± 10 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.7 – 1 nsRequires ESD3000RM32Optional ESD3000 SAFETY-S, DM-EXT,TC-MIG24EDESD3000DN5Standards STANAG4239, MIL-STD-1512, MIL-STD-330Storage capacitor500 pF ± 10 %Discharge resistor500 Ω ± 10 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.7 – 1 nsRequires ESD3000RM32Optional ESD3000 SAFETY-S, DM-EXT,TC-MIG24EDESD3000DN6Standards ISO 10605, GMW3100Storage capacitor330 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsRC time constant300 ± 130Requires ESD3000RM32Optional ESD-TARGET2 DN, ESD-HCP-AUTOSPECIALESD3000DN32-CAR1Standard JASO D 001-94Storage capacitor150 pF ± 10 %Discharge resistor500 Ω ± 10 %Voltage range AD 2 – 30 kV ± 10 %Voltage range CD 2 – 30 kV ± 10 %I rise time into 2 Ω CD0.8 ± 25 %First I peak into 2 Ω AD< 5 nsRC time constant300 ± 60 nsRequires ESD3000RM32Optional ESD-TARGET2 DNOverview ESD3000 | Modules|Accessories13ESD3000DN32-CAR5Standard Renault 32-10-001/DApplication testing airbag initiatorsStorage capacitor330 pF ± 10 %Discharge resistor0 Ω ± 10 %Source impedance Rt< 30 ΩVoltage range AD 2 – 16 kV ± 5 %Voltage range CD 2 – 16 kV ± 5 %Requires the module is already integrated in RM32 ESD3000DN32-IND1Standard ABD0100.1.2, IEC801-2Storage capacitor150 pF ± 10 %Discharge resistor150 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.7 – 1 nsRC time constant30 ns ± 30 %Requires ESD3000RM32ESD3000DN32-MIL2Standards special military requirementStorage capacitor400 pF ± 10 %Discharge resistor150 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.8 ± 25 %Requires ESD3000RM32ESD3000DN32-MIL3Standard MIL-STD-1576Storage capacitor500 pF ± 10 %Discharge resistor0 Ω ± 10 %Voltage range CD 2 – 30 kV ± 5 %Requires ESD3000RM32ESD3000DM16A-C63HStandard ANSI C63.16 (AD requirement)Storage capacitor150 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range AD 2 – 16 kV ± 5 %Requires-Overview ESD3000 | Modules|Accessories14ESD3000DM16C-C63HStandard ANSI C63.16 (CD requirement)Storage capacitor150 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range CD 2 – 16 kV ± 5 %Requires-1.2. POWER, CLIMATIC CONDITIONS, SHIPPING WEIGHT, DIMENSIONSESD3000 mainframeMains adapter95 – 250 V (50/60 Hz)Power consumption ON < 20 VA, standby < 5 VATemperature range15 – 35 °CHumidity30 – 60 % non-condensingAir pressure86 – 106 kPaShipping weight 2.4 kg plus selected modulesCarrying case dimensions46 x 41 x 17 cmIncluded in deliveryUser manual with conformity declarationCalibration certificate factory calibration for selected modules2. ACCESSORIES FOR ESD30002.1. TECHNICAL SPECIFICATIONSEARTH CABLEApplication connection of HCP or VCP to ground planeImpedance 2 x 470 kΩLength 2 mConnectors 2 x banana plugsOverview ESD3000 | Modules|Accessories15ESD-VCP50Application indirect ESD application as per standardSpacer in between10 cm wooden spacerCoupling plane50 x 50 cmApplication points one on each sideDimensions50 x 50 x 10 cmWeight8 kgIncluded 2 m earth cable (with 2 x 470 kΩ)ESD-TARGET2Standard IEC 61000-4-2 latestApplication current target for calibration of ESD generator Input impedance 2 ΩInput voltage max. 10 kV CDFrequency range± 0.5 dB up to 1 GHz, ± 1.2 dB up to 4 GHzCurrent range0 – 50 A standard, could be extendedTransfer function0.2 V / 1 A with 20 dBDiameter70 mmThickness40 mmWeight398 g including attenuatorFixing8 x M3 screws, included in deliveryIncluded20 dB att., 50 Ω coax. cable (1 m) with BNC out ESD-TARGET2 DNStandard IEC 61000-4-2 latestApplication current target for calibration of ESD generator Input impedance 2 ΩInput voltage max. 30 kV CDFrequency range± 0.5 dB up to 1 GHz, ± 1.2 dB up to 4 GHzCurrent range0 – 120 A standard, could be extendedTransfer function0.2 V / 1 A with 20 dB, 0.02 V / 1 A with 40 dB Diameter70 mmThickness40 mmWeight398 g including attenuatorFixing8 x M3 screws, included in deliveryIncluded40 dB att., 50 Ω coax. cable (1 m) with BNC out ESD-VERI-VApplication target for ESD DC voltage measurementInput impedance20 GΩ || 3 pFInput voltage range0 – 32 kVOutput voltage range0 – 1.6 VOutput connector BNCDimensions17 cm height, 5.5 cm diameterWeight433 gIncluded earth conductorOverview ESD3000 | Modules|Accessories16ESD-STAND Ed2Application stand for supporting ESD gun, fixed point testHeight50 – 180 cm, adjustablePosition360˚ adjustableDimensions64 x 17 x 12 cm (packed)Weight 4 kgIncluded cable holder for calibrationESD-HCP-AUTOApplication coupling plane as per ISO 10605 annex FLength1500 mmInsulation distance50 mmTest level8 – 20 kV, as per standardDimensions180 x 120 x 5 cmWeight 2.2 kgIncluded EARTH CABLEESD3000DM-EXTApplication 1 m extension cable for ESD3000 modulesCompatibility DM and DN modulesCable length 1 ± 0.05 mWeight0.5 kg including accessoriesCan be used with DN modulesESD3000 SAFETY-SStandard MIL-STD-1512Application safety switch for testing explosive devicesVoltage max. 30 kV CDDimensions20 x 16 x 12 cmWeight 2 kg including accessoriesIncluded mains adapterTo be used with ESD3000DM-EXT, TC-MIG24 EDTC-MIG24 ED for testing explosive devicesApplication test cabinetVoltage insulation max. 36 kVEUT dimensions max. 30 x 30 x 20 cmEUT weight max. 5 kgSafety circuit door interlockSignal lamps red and green lamps built-inControl of signal lamps for example with ESD3000 SAFETY-SDimensions47 x 43.5 x 25.4 cmWeight8 kgIncluded connection cable 25pol/ESD3000 SAFETY-SOverview ESD3000 | Modules|Accessories17ESD3000 CNH12Application Magnetic field loop for ESD3000 test system Loop diameter12 cmLoop current allowed> 100 ADischarge mode selection contact discharge (CD)Current at 15 kV setting50 A, with RM32 and DN1Current at 30 kV setting108 A, with RM32 and DN1Dimensions33 x 13 x 1 cmWeight0.2 kg including accessoriesRequires ESD3000RM32, ESD3000DN1or other DNESD3000-OPTOLINKApplication(insulating) optical cable ESD3000 - computer Length10 mInterface RS232, requires USB adapterBaud rate9600 bpsWeight0.2 kgIncluded tranceiver with mains adapterRequires USB-RS 232 ADAPTERUSB-RS232 ADAPTERApplication adapter between RS232 and USB interfac-esAdapter type Passive, no power supplyInput RS232 maleOutput USBCable length0.35 mWeight0.2 kgTEMAApplication control software for ESD3000 systemLicense 1 license for 1 generatorCapabilities with ESD3000Sequences, reporting, remote controlCompatibility Windows XP, 7, 8, 10Requires ESD3000-OPTOLINK, USB-RS 232 ADAPTEROverview ESD3000 | Modules|Accessories18THE EMC PARTNER PRODUCT RANGE Find further brochures on our website /brochures or contact your local representative for a hardcopy.LIGHTNING TESTSImpulse test equipment and accessories for aircraft, military and tel -ecom applications. Complete solutions for RTCA / DO-160 and EURO -CAE / ED-14 for indirect lighting on aircraft systems, MIL-STD-461 tests CS106, CS115, CS116, CS117, CS118 and Telecom, ITU-T .K44 basic and enhanced tests for impulse, power contact and power induction.COMPONENT TESTSImpulse generators for testing; varistors, gas discharge tubes (GDT),surge protective devices (SPDs), X / Y capacitors, circuit breakers,electricity meters, protection relays, insulation material, suppressor diodes, connectors, chokes, fuses, resistors, emc-gaskets, cables, etc. EMISSION MEASUREMENTSMeasurement of Harmonics and Flicker in 1-phase and 3-phaseelectrical and electronic products according to IEC /EN 61000-3-2 and 61000-3-3 . HARCS Immunity software adds interharmonic tests, voltage variation according to IEC/EN 61000-4-13, -4-14.IMMUNITY TESTSTransient Test Systems for all EMC tests on electronic equipment. ESD, EFT, surge, AC dips, AC magnetic field, surge magnetic field, commonmode, damped oscillatory and DC dips. According to IEC and EN 61000-4-2, -4, -5, -8, -9, -10, -11, -12, -13, -14, -16, -18, -19, -29.SYSTEM AUTOMATIONA full range of accessories enhance the test systems. Test cabinets, test pistols, adapters and remote control software, simplify interfacing with the EUT. Programmable PSU, EMC hardened for frequencies from 16.7Hz to 400Hz. PS3-SOFT-EXT complies with IEC / EN 61000-4-14 and -4-28.SERVICEOur committment starts with a quality management system backing up our ISO 17025 accreditation. With the SCS number 146, EMC PARTNERprovide accredited calibration and repairs. Our customer support teamare at your service!。
UltraRAE3000便携式气体检测仪操作说明
编程模式功能——报警设置
1. 高报，低报，STEL报警，TWA报警 这四个功能可以更改传感器的报警点，包括高报，低报， STEL报警和TWA报警。
注：STEL值前面说过是15分钟内的平均浓度，而STEL报警值 的设定略高于低报值，含义是当气体浓度超过低报值而 还没有超过STEL报警值时，只要15分钟之内撤离，就不 会对人体造成不可恢复的伤害。该功能的四个值均是根 据国家标准设置的，所以请不要轻易更改。
采样过程中记录数据。
编程模式功能——仪器设置
1. 操作模式 卫检模式：仪器自动连续监测 搜索模式：仅在激活采样时才会监测，处于此模式，看 到屏幕上显示“准备开始采样”，按Y/+开始； 当采样完毕时，按有功能键，屏幕示“停止 采样”，再按左功能键确认即可停止
编程模式功能——仪器设置
2. 现场编号 设置此编号对仪器使用的每个场合进行唯一化标识
仪表组成（泵吸式）
仪表的开启与关闭
• 开机
按住模式键，当仪器响起报警声时，松开模式键，仪器进 入自检状态，自检完成后进入常规模式。
仪表的开启与关闭
• 关机
开机状态下，按住模式键２秒，仪表会进入５秒倒计时， 此时继续按住模式键，直到倒计时结束，仪器显示屏熄 灭，才表示已关机，可松开按键。
仪表界面显示
2. 报警模式 自动复位：报警条件不存在时，报警停止并复位 锁 定：报警触发后不会自动停止，只能通过手动停 止
编程模式功能——报警
3. 蜂鸣器与指示灯 此功能可以设置报警时蜂鸣器，LED灯的状态
编程模式功能——数据记录
1. 清除数据记录 此功能可以清楚所有保存在仪器内的数据，且无法恢复，因此做 好备份前请不要随意操作。
德尔格 X-am 3000多种气体检测仪 使用说明书 中文版
警告图标 显示“标定锁定”功能关 闭。如果标定已过期则图标闪烁。 箭头会指出哪项功能需要标定。 显示需要标定的第一个传感器名称。
传感器数值闪烁显示表明传感器需要 预热。 传感器预热时，读数可能是不精确 的。
一旦传感器预热完毕，数值就不再闪 烁显示。
“A1”和浓度测 量值，交替显示
“A2”和浓度测 量值，交替显示 特殊图标
特殊图标 特殊图标
特殊图标
特殊图标 特殊图标
特殊图标
特殊图标
浓度预报警 缺氧主报警 浓度主报警 电池预报警
按OK键
缺省设置： 无法确认 缺省设置： 无法确认
按OK键*）
电池主报警
操作中的故障 报警
时间加权平均值 报警
短期暴露 报警
如果由于长时间的放置，电池已经没有电了： ● 更换碱性电池（详见更换电池仓部分）或给电池充电（详见给电池充电部分）。 关于安装的传感器和报警阈值设置的信息，请参见“仪器开机”下面的自检程序 部分。
如果遇到以下情况，仪器必须再次进行标定： ● 第一次使用前。 ● 根据标定说明（详见标定部分）。 如果遇到以下情况，仪器需进行新鲜空气标定： ● 催化燃烧传感器，CO传感器和H2S传感器在纯净空气中的显示值不为零，或
● 确保前盖上的进气口干净通畅。应该能够看到前盖上的白色传感器过滤片。如 果需要更换过滤片，请参见更换传感器过滤片和密封圈部分。
8
菜单操作
开机
按住OK键约3秒钟，仪器开机。
按下箭头按钮显示菜单箭头。
按上箭头按钮向上移动箭头。
按下箭头按钮向下移动箭头。
关机
同时按住上下箭头按钮约3秒钟，仪器关机。 退出菜单或想取消一项功能，需同时按上下箭 头按钮。 按上箭头按钮直至显示测量模式也可退出菜 单。
BK3000可燃气体报警控制系统操作及使用说明书
3.3.3.6 继电器状态
两个继电器分别对应接线端子的（NO1、COM1、NC1）、（NO2、COM2、NC2），
继电器 1“闭合”状态对应 NO1 闭合，NC1 断开；继电器 2“闭合”状态对应 NO2 闭合，
NC2 断开。
3.3.3.7 电源状态
显示主电、备电、外部输出电源工作状态。
第 6 页 共 15 页
a、连接之前分别对每一个编址单元进行编址，必须保证编址单元的地址在 1-100
之间，且地址绝对不能重复。（注：编址单元每次出厂前都已经具有唯一地址，地址
3.1、产品概述 .......................................................... 3 3.2、主要技术参数 ...................................................... 3 3.3、结构和功能 ........................................................ 4
"Cancel"退出。
3.3.3.13 短路保护
短路保护针对的是外部输出电源，本系统提供一组受控的外部输出电源，如输出
电流大于 3A，此电源会自动关闭，一分钟后自动打开，如电流仍然大于 3A，则电源
又会关闭，再等一分钟会继续打开，如此循环。
3.3.3.14 如何让整个系统运行
整个系统最多可以挂接 200 个编址单元，每个回路最多可以挂接 100 个编址单元。
可燃气体报警控制系统使用说明书
控制器共有 6 个指示灯。分别由报警指示灯、故障指示灯、主电指示灯、备电指
示灯、主电故障指示灯和备电故障指示灯组成。
序号
ESD100(2)
米 2488 3314 4958 8108
米 2000 2500 4000 6000
0.75 1.5 2.5
1. 电缆截面积,牌号,千米电阻由电缆规格表查出. 回路千米电阻考虑一个电流环, 未考虑信号线电流流过产生压降,与最大工作电 流100mA相比较, 4-20mA信号电流只占总比重的的10%以下. 3. 理论最远距离是由允许最大阻值和回路千米阻值比较而得. 4. 实际可选最远传输距离计算考虑到实际电压的波动和现场情况变化, 给20% 的余量. 5. 此表仅供参考, 实际安装时要以保证探测器最小工作电流大于DC12V为准 6. 实际现场电压往往能降到18V, 这样建议传输距离为表中推荐的50%. 7. 电化学产品最大消耗电流为30mA, 建议可选传输距离为可燃气体的3倍
