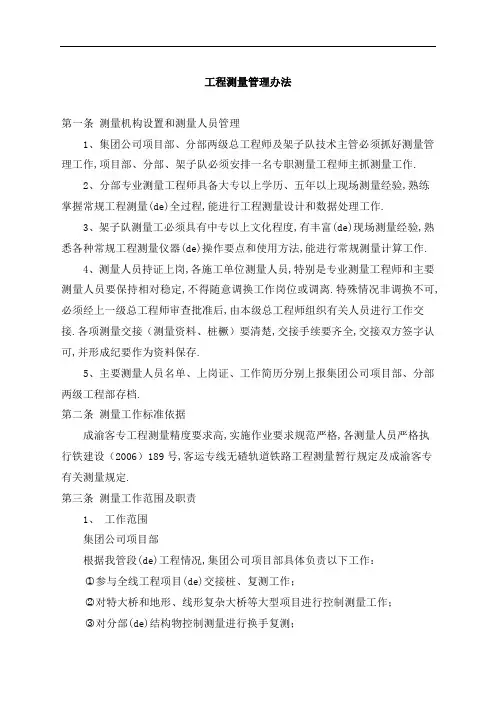

项目部工程测量管理办法

项目部工程测量管理办法一、测量机构设置和测量人员管理1 集团公司项目部、分部两级总工程师及施工队技术主管必须抓好测量管理工作，项目部、分部、施工队必须安排一名专职测量工程师主抓测量工作。

2 分部专业测量工程师具备大专以上学历、五年以上现场测量经验，熟练掌握常规工程测量的全过程，能进行工程测量设计和数据处理工作。

3 施工队测量工必须具有中专以上文化程度，有丰富的现场测量经验，熟悉各种常规工程测量仪器的操作要点和使用方法，能进行常规测量计算工作。

4 测量人员持证上岗，各施工单位测量人员，特别是专业测量工程师和主要测量人员要保持相对稳定，不得随意调换工作岗位或调离。

特殊情况非调换不可，必须经上一级总工程师审查批准后，由本级总工程师组织有关人员进行工作交接。

各项测量交接（测量资料、桩橛）要清楚，交接手续要齐全，交接双方签字认可，并形成纪要作为资料保存。

5 主要测量人员名单、上岗证、工作简历分别上报集团公司项目部、分部两级工程部存档。

二、测量工作标准依据京沪高铁工程测量精度要求高，实施作业要求规范严格，各测量人员严格执行铁建设（2006）189号，客运专线无碴轨道铁路工程测量暂行规定及京沪高铁有关测量规定。

三、测量工作范围及职责1 工作范围1.1集团公司项目部根据我管区的工程情况，集团公司项目部具体负责以下工作：1)参与全线工程项目的交接桩、复测工作；2)对特大桥和地形、线形复杂大桥等大型项目进行控制测量工作；3)对分部的结构物控制测量进行换手复测；4)负责组织对分部的工程复测进行核对，每半年不少于一次；5)对分部测量队上报的长大隧道、特大桥、重点曲线大桥的控测资料进行复核。

1.2各分部根据分部承担工程任务特点，分部测量队负责以下工作:1)参加集团公司项目部组织的与分部项目有关的工程交接桩、复测及隧道、特大桥的布网控测工作。

2)负责本分部的工程交接桩、复测、竣工测量，并将测量成果向所属施工单位办理移交。

3)对桥梁中线桩难以直接测定或轴线布局达不到精度要求的特大桥进行控制测量及墩台中心的测定。

4)对于特大桥和线形复杂的曲线大桥等大型项目进行平面控制测量和高程控制测量。

5)负责对本分部和相邻分部之间结合部的控制测量和贯通测量。

6)负责铺设轨道贯通和竣工测量及永久桩橛的埋设。

7)定期对本分部工程项目进行复测核对，一般情况下，每三个月不少于一次。

1.3 施工队1)参加集团公司项目部、分部两级组织的交接桩、复测及重点工程的控制测量工作。

2)负责保护集团公司、分部精测队交给的导线桩、中线控制桩和水准基点桩。

3)负责本队所承担工程项目的施工放样测量。

4)对构造物施工中的标高、结构尺寸进行放样及测量控制。

5)负责施工中变更设计所需资料的测绘工作。

2工作职责2.1集团公司项目部、分部两级总工程师及分部技术主管对本级测量工作必须纳入日常工作管理，并给予高度重视，对所属人员定期进行考评。

2.2专业测量工程师1)组织测量工作的实施。

2)制定测量工作计划，组织测量人员认真学习业务知识，提高工作技能。

3)制定科学的测量方法，掌握先进的测量手段，使测量工作速度快、精度高。

4)对各施工队的各种测量资料和测量工作运转情况进行检查，针对发现的不规范的测量资料和测量工作存在的问题，提出处理意见和改进建议，并制定纠正和预防措施。

5)负责本管段内测量人员及仪器的组织协调、统一调配使用，并决定测量工作的有关事宜。

2.3测量人员1）按测量规范要求实施测量作业，不得使用违反测量技术规程的方法，有权制止未按测量放样结果施工作业的行为。

2）有权建议未经换手和复核、无法确定测量成果准确性的下道工序或部位暂缓施工。

3）认真学习业务知识，提高理论水平和实际操作技能。

三、工程测量管理制度1原始测量资料管理各级测量单位在外业测量工作中，对各项测量原始资料，必须严格按测量规定内容及格式统一标准。

注明观测者、记录者、天气、使用的仪器名称、编号、观测日期、观测时间等。

因超限划去的观测记录应注明原因、不得涂改和撕毁。

各种草图、示意图清楚准确，项目齐全，签字完善。

一切原始测量记录和记事项目，必须在现场用2H--4H铅笔记录，根据测量规范的要求进行测量并现场记录，不得事后凭记忆补记。

测量数据记录前，记录员应将观测员读出的数据“回读”以资核对。

测量工作完成后，原始测量资料应收集齐全，并按测量项目分类，指定专人负责保管。

2内业资料管理测量的内业资料，必须收集齐全，及时整理，并按用途、工程项目分类登记，由完成测量工作的单位指定专人保管。

3测量标志保护加密点或重要控制测量标志，应尽量埋设在施工干扰范围之外，不易被破坏的基岩或稳定地层上。

CPI、CPⅡ和二等水准基点，各分部要严格保护好，对个别点采取加固保护措施。

各种测量标志是测量成果的具体体现，各分部应经常对职工进行宣传教育。

每个职工都应有保护测量标志的意识。

永久性测量标志设立，任何单位和个人都不得损毁或擅自移动。

严禁在测量标志上架设电线，搭建帐篷，堆放材料或者进行其它有可能损毁或影响测量标志正常使用的活动。

施工单位难以保管看护的测量标志，由项目部治安人员，协助项目部测量工程师，依照中华人民共和国《测量标志管理条例》的有关规定，与当地人民政府或社会团体、企事业单位办理委托保管，签定《测量标志委托保管书》。

施工中必须迁移或破坏本单位设立的测量标志，事先必须征得本单位测量人员同意，经过妥善处理后方可进行。

施工中必须迁移或破坏国家地方各级测量部门设立的测量标志，事先应征得原测设单位或委托保管单位的同意，经过妥善处理后方可进行。

凡发现人为损毁各种测量标志的，应进行规劝、阻止，并报告有关部门进行处理。

四、复核制度1桩橛复测各单元标段项目部测量队接桩后应对资料进行复核、计算，并立即对桩橛进行同等精度复测。

复测应采用两种不同的方法或两人换手测量的方法进行。

测量时要特别注意隧道、特大桥和桥隧相连地段的测量以及各分段工程结合部的贯通测量。

复测时如果个别桩橛位置不对或精度不够时，应及时向有关设计单位报告，请求处理。

控制测量桩橛，只复核各自用桩橛的相对位置是否正确。

松动的控制桩橛不能作为准用桩橛。

不允许使用未经复测的桩橛。

复测工作完成后，及时固桩和护桩。

2测量资料复核各级测量单位负责的控制测量，其成果在使用前，应进行检查和复核。

对最终成果进行换算、检算和反算，确保最终成果准确可靠。

3施工过程测量的复核对建筑物的放样测量，测设前要对所用的控制桩橛进行认真核实，防止用错控制桩橛。

放样数据必须由两人利用不同的方法求得，结果一致后，还应交换算法进行反算，并进行自查和互查（换手复核），保证放样数据准确无误。

放样数据与检算资料一起，根据工程项目分类，按测量资料管理要求由专人统一保管。

测量班在进行工程细部放样（如模板定位放样测量）时，要根据设计图纸对放样进行认真核实，放样时要进行换手测量。

放样工作完成后，应进行各种检查，确认无误，由测量班班长在《测量日志》上签认以后，方可正式施工。

对正在施工的工程，尤其是容易发生错误的环节进行抽查并实行测量过程监控，抽查的部位、时间、采用的方法等，要在《测量日志》上做详细记录，并进行技术交底。

4对已完工程的检查在验工计价前，专业测量工程师应及时组织对已完工程的位置、尺寸、标高、限界等控制项目进行实地检查，并对工程数量予以核定。

核定结果报本级技术负责人。

五、测量成果交接1桩橛交接1）交接桩应从管界外第一个交点桩或转点桩开始或终止。

交接时需要按图表直接逐号或置镜实测点交，并做好详细记录。

2）交接手续要完备，交接纪要上必须注明交接日期、地点、桩点编号、数量、现场桩点闭合误差、稳固性及缺失等情况，并对交接中发现的问题写明处理意见，最后交接双方负责人需签名、盖章。

2交接桩范围1)导线控制桩、曲线交点桩、副交点桩，直线上的转点桩，圆曲线及缓和曲线始终点桩。

2)水准基点及增设的临时水准基点桩。

3)大型或复杂地段的构筑物平面控制桩及设计单位应提供的测表和精度评定资料。

3资料交接1)各级测量单位完成的各种测量资料，向下级测量单位办理测量资料交接手续时，应填写测量成果交接书，接方应核实交接内容。

集团公司、分部测量单位提出的测量成果书还应加盖测量资料专用章。

2)各单位接到上级下发的测量成果书后，必须对成果资料和现场桩点进行复核，确认无误后逐级向下书面技术交底，如发现问题应及时向上级测量主管人员报告，以便及时处理。

六、总结和报告制度1总结制度1)各级测量单位在工作进行一个阶段或完成疑点、难点测量项目后，都应及时进行总结。

对工作中的技术创新、技术特点、组织、操作的经验等写出总结报告。

对工程（测量）事故，必须写出专题报告。

2)各种测量总结应视为测量资料，由专人负责保管，必要时可向上一级测量主管部门呈报。

2 报告制度1)任何时间、任何地点，一旦发现测量错误，如果现场测量人员可以纠正，则必须等纠正以后再进行施工；如果现场测量人员无法立即纠正，必须先报告工地施工负责人暂停错误部位施工，然后立即报告本级和上级有关施工负责人，研究解决的办法和措施。

2)出现测量事故时，应及时逐级上报至集团公司技术质量部。

七、施工过程测量注意问题施工测量中过程特别注意事项：1)曲线桥墩的横向预偏心；2)不等跨桥墩的纵向预偏心；3)隧道曲线地段内侧加宽；4)长、短链；以上问题，项目部施工技术主管、各分部的专业测量工程师、总工程师都要亲自过问，实施后书面上报集团公司项目部技术质量部。

八、桥梁施工测量控制1每一座桥原则上采用一个水准基点，有困难时，采用的水准点要经过多次闭合，使之闭合差控制得越小越好。

2桥梁基础完成后、墩台身施工前，要进行一次控制网、水准基点复核，桥跨、墩台中心及线路中心线的复核，经确认无误后，方可放样施工墩台身。

对于特大桥，控制网复核每半年不少于一次。

3墩台的支承垫石施工前，对控制网、水准基点、线路中心线、桥跨、墩中心线进行复核，贯通测量复核确认无误后再施工。

4工程完成后，及时对桥梁进行竣工测量，并将测量成果报集团公司项目部技术质量部。

九、隧道施工测量原则1隧道进洞后，及时将施工控制点引入洞内，随着掘进的进行，结合曲线要素、施工长度埋设永久性的施工控制桩，为以后隧道贯通测量、竣工测量提供依据。

2隧道洞口段的二次模注砼衬砌前，必须对进（出）口水准基点、控制网进行复核，确认无误后，方可施工。

3洞内开挖直线地段，优先采用激光导向仪控制、其它测量仪器复核相结合的方式，以利减少日常测量时间，加快开挖进度。

激光导向仪每两天必须进行修正。

十、水准基点及控制网定期复核各水准基点要定期复核确认。

施工过程中，两级项目部对控制网进行定期复核，发现某一桩橛与原移交资料不符，原因查明后应及时向原移交单位报告，不得自行更正。

十一、测量仪器设备管理制度1各级必须配备满足京沪高铁精度要求的全站仪、水准仪和相应的测量工具及软件。
