渣浆泵使用维护检修规程
渣浆泵使用、维护、检修规程包钢集团巴润矿业有限责任公司2010年 5月第一篇使用规程第一章设备的主要结构1 、护套2 、泵体3 、后护板4 、泵盖5 、前护板 6、叶轮 7 、填料箱 8 、轴套 9 、轴 10 、轴承体11 、托架 12 、油杯 13 、对开填料压盖14 、副叶轮 15 、减压盖16 、填料 17 、水封环 18 、唇口密封圈第二章设备技术参数磨选区卧式渣浆泵选型参数设备名称一次旋流弱磁二次细筛弱四弱四细筛弱四弱四浮选浮选尾矿浮选硫精器给矿一给旋流分级精矿精矿分级精矿精矿精矿精矿泵泡沫选低泵矿泵器给给矿泵-1 泵 -3 给矿泵-2 泵 -4 泵 -1 泵 -2 （中流泵矿泵泵泵矿泵）规格300ZJ -I- 250ZJ 250ZJ 200ZJ 150ZJ 150ZJ 200ZJ 150ZJ 150ZJ 200ZJ 200ZJ 350ZJ 4RV 80ZJ A90 -I- -I- -I- -I- -I- -I- -I- -I- -I- -I- -I- - -I- A85 A85 A70 A50 A60 A65 A50 A57 A50 A50 A75 AF A39 数量（台）8 8 8 4 4 4 4 4 4 2 2 8 4 4 流程干矿量（t/h. 台）1017 291 440 315 100 100 315 100 100 192 192 191 7 26 固体密度 3.35 3.35 3.98 4.58 4.85 4.85 4.58 4.85 4.85 4.87 4.87 2.89 4.53 4.54 (t/ ㎡)重量浓度55 30 53 45 35 35 45 35 35 36 36 9.54 8.58 35 ( ％)流程矿浆量(t/ m 3 台) 1136 766 501 454 207 207 454 207 207 381 381 1577 76 54 波动系数 1.15 1.15 1.15 1.15 1.2 1.2 1.15 1.2 1.2 1.2 1.2 1.3 3.5 1.2 泵送矿浆量(t/ m 3/ 台) 1306 881 576 522 248 248 522 248 248 457 457 2440 266 65 矿浆密度 1.629 1.267 1.658 1.543 1.358 1.358 1.543 1.358 1.358 1.401 1.401 1.066 1.071 1.376 (t/m 3)旋流器给矿0.11MPa 0.15M压力Pa泵出口海拔1622m高度d50（um）100 74 53 43 43 43 43 43 43 43 43 74 43 43 几何扬程17.5 20.5 16.5 30 10 10 30 10 10 7.5 7.5 13 15 10 (m)进口管道长 2 无 2 度(m)进口阀门数 1 无 1 量( 个)进口三通数 1量( 个)出口管道长50 30 30 40 110 380 40 60 320 340 240 240 20 度 m出口弯头数 4 5 5 5 5 5 5 5 5 6 5 10 10 4 量出口变径管 1数量调速方式变频器调速出口方向垂直向上矿浆管内径372 323 271 245 175 175(mm)泵出口口径300 250 250 200 150 150（mm）管内流速 3.34 2.99 2.77 3.08 2.86 2.86（m/s）效率（ %）80 66 64 72 70 66 76 75 58 68 68 75 53 63 密封方式填料 +副叶轮传动方式DC直连分体底座轴封水水量3-5 2-3 3-5 2-3 2-3 2-3 3-5 2-4 2-4 2-4 2-4 3-5 2-4 （m3/m）水压（ MPa）0.18 0.14 0.18 0.19 0.1 0.17NPSHrm 2.5扬程（ m）36 26.5 36.5 37 19.4 33.4 39 24 32 25 20 28 17进口口径350 300 300 250 200 200 250 200 200 250 250 450 150 125 (mm)电机YVP500 YVP YVP355 YVP355 YVP28 YVP31 YVP35 YVP28 YVP31 YVP315 YVP315 YVP45 YVP25 YVP20 -10 355 L3-10 M2-8 0M-8 5M-8 5M2-8 0M-8 5M-8 L1-10 L1-10 0-100M-4 0L-8 电机400KW 200KW 200KW 160KW 45KW 75KW 160KW 45KW 75KW 75KW 75KW 280KW 55KW 15KW 690V 380V 380V 380V 380V 380V 380 380V 380 380V 380V 380V 380V 380V变频范围5-50HZ磨选区立式渣浆泵规格型号65ZJLB-30数量（台）22流量（ m3/m）65-75 效率52% 扬程（ m）10 介质比重（ t/m 3） 1.245 轴功率（ kw） 5转速（ r/min ）9800r/min 尖端通过最大粒度（ mm）8第三章岗位职责及交接班第一节职责一、班组长职责1、带头执行各项规章制度，并监督安全技术操作规程和设备使用、维护、检修规程的贯彻落实；2、有效识别本岗位危险有害因素, 并采取可靠控制危险有害因素的对策措施 ;3、掌握一般性的生产安全事故应急救援和紧急救护常识, 提出职业安全、卫生方面的建议。
渣浆泵的使用与维护

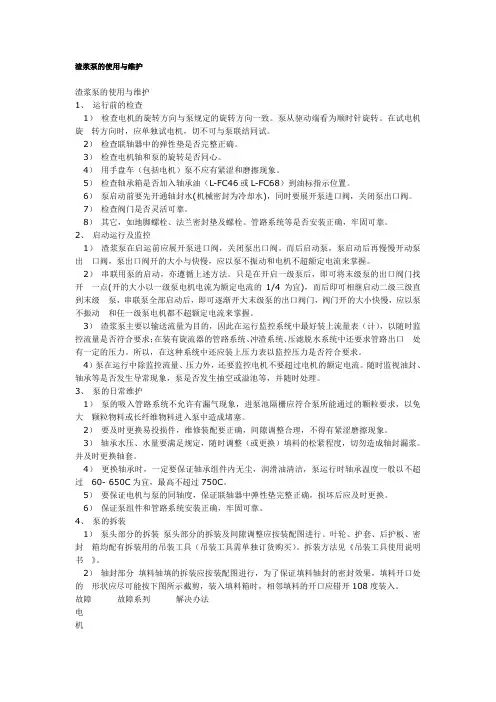

渣浆泵的使用与维护渣浆泵的使用与维护1、运行前的检查1）检查电机的旋转方向与泵规定的旋转方向一致。
泵从驱动端看为顺时针旋转。
在试电机旋转方向时，应单独试电机，切不可与泵联结同试。
2）检查联轴器中的弹性垫是否完整正确。
3）检查电机轴和泵的旋转是否同心。
4）用手盘车（包括电机）泵不应有紧涩和磨擦现象。
5）检查轴承箱是否加入轴承油（L-FC46或L-FC68）到油标指示位置。
6）泵启动前要先开通轴封水(机械密封为冷却水)，同时要展开泵进口阀，关闭泵出口阀。
7）检查阀门是否灵活可靠。
8）其它，如地脚螺栓、法兰密封垫及螺栓。
管路系统等是否安装正确，牢固可靠。
2、启动运行及监控1）渣浆泵在启运前应展开泵进口阀，关闭泵出口阀。
而后启动泵，泵启动后再慢慢开动泵出口阀，泵出口阀开的大小与快慢，应以泵不振动和电机不超额定电流来掌握。
2）串联用泵的启动，亦遵循上述方法。
只是在开启一级泵后，即可将末级泵的出口阀门找开一点(开的大小以一级泵电机电流为额定电流的1/4为宜)，而后即可相继启动二级三级直到末级泵，串联泵全部启动后，即可逐渐开大末级泵的出口阀门，阀门开的大小快慢，应以泵不振动和任一级泵电机都不超额定电流来掌握。
3）渣浆泵主要以输送流量为目的，因此在运行监控系统中最好装上流量表（计），以随时监控流量是否符合要求；在装有旋流器的管路系统、冲渣系统、压滤脱水系统中还要求管路出口处有一定的压力。
所以，在这种系统中还应装上压力表以监控压力是否符合要求。
4）泵在运行中除监控流量、压力外，还要监控电机不要超过电机的额定电流。
随时监视油封、轴承等是否发生导常现象，泵是否发生抽空或溢池等，并随时处理。
3、泵的日常维护1）泵的吸入管路系统不允许有漏气现象，进泵池隔栅应符合泵所能通过的颗粒要求，以免大颗粒物料或长纤维物料进入泵中造成堵塞。
2）要及时更换易投损件，维修装配要正确，间隙调整合理，不得有紧涩磨擦现象。
3）轴承水压、水量要满足规定，随时调整（或更换）填料的松紧程度，切勿造成轴封漏浆。
渣浆泵维修方法
渣浆泵维修方法
渣浆泵是一种用于输送高浓度、高比重、高粘度煤矸石、尾矿和其他物料的泵。
由于其工作环境恶劣，容易出现故障，因此经常需要进行维修保养。
以下是几种渣浆泵维修方法：
1. 更换密封件：渣浆泵经常会出现密封件磨损或老化的情况，如果不及时更换，就会导致泵体漏浆等问题。
在更换密封件时，要选择合适的密封件材质和规格，并按照操作说明书正确安装。
2. 更换轴套：轴套是渣浆泵的关键部件之一，如果轴套磨损严重，就会影响泵的工作效率和使用寿命。
在更换轴套之前，应先检查轴承和轴，确认是否需要一并更换。
3. 清理泵腔：渣浆泵长期使用后，泵腔内壁上会附着一些固体颗粒和沉淀物，这些物质会对泵的工作效率和使用寿命造成影响。
因此，定期清理泵腔内部是非常必要的。
可以使用清洗剂和高压水枪进行清洗。
4. 更换叶轮：如果渣浆泵的叶轮磨损严重，就会影响泵的工作效率和使用寿命。
此时需要更换新的叶轮。
在更换叶轮前，应先检查输送管道是否有异物阻塞，否则会导致新叶轮同样磨损。
5. 润滑保养：渣浆泵的润滑保养非常重要，可以延长泵的使用寿命。
应注意定期更换润滑油，并对泵体、轴承等部件进行润滑。
以上是几种常见的渣浆泵维修方法，需要根据具体情况选择适当的方法进行维修保养。
在进行任何维修之前，应先切断电源或关闭阀门，确保人身安全。
怎样延长渣浆泵的使用寿命
怎样延长渣浆泵的使用寿命渣浆泵作为一种紧要的输送设备，广泛应用于矿山、冶金、煤矿等行业。
在长期使用中，渣浆泵不可避开地会受到磨损和腐蚀等影响，从而导致设备寿命缩短。
为了延长渣浆泵的使用寿命，本文将从多个方面进行探讨，实在内容如下：一、选用合适的渣浆泵渣浆泵的选用与使用寿命紧密相关。
在选购渣浆泵时，需要充分考虑输送介质的性质、输送要求及使用环境等因素，以保证设备的耐磨、耐蚀、耐腐蚀性能，进而延长设备的使用寿命。
二、保证渣浆泵的运行环境渣浆泵的运行环境是设备寿命的关键因素之一、要保证渣浆泵的正常运行，需要做好以下几个方面：1.渣浆泵应安装在净化的空气环境下，并实行相应的减振措施，以保证设备正常工作。
2.渣浆泵应避开受到高温、潮湿、腐蚀等恶劣环境的影响，特别是在输送腐蚀性渣浆时，要实行相应的防腐措施，以提高设备的耐腐蚀性能。
3.渣浆泵的四周应清洁干燥，避开泥浆、沙子等杂物的进入，防止堵塞渣浆泵，并对缸体及零部件进行充分的润滑和保养。
三、合理操作渣浆泵渣浆泵的操作规范和维护保养都是延长设备使用寿命的关键。
以下是操作渣浆泵时需要注意的几个方面：1.使用前应进行检查，检查各部位是否正常，各接口是否紧固。
启动前要检查油液是否充分，轴承是否润滑齐全，避开在工作中蓦地显现异常情况。
2.使用时避开过度开机或关机，避开设备被高速冲击、急剧变化的负载等情况，导致设备内部损坏。
尤其是在输送含硬质颗粒物质的渣浆时，应避开长时间运行泵。
3.渣浆泵使用后，应适时清洗各部位，保证设备内部清洁无杂质。
停机后应关闭阀门释放压力，避开压力过高导致设备内部受损。
四、对渣浆泵进行维护保养对渣浆泵进行定期维护保养，可以有效延长设备的使用寿命。
以下是常见的保养措施：1.定期更换泵体内的液压油、润滑脂。
2.定期检查和更换轴承及其它易损零部件，以免因异常磨损导致设备寿命缩短。
3.定期清理设备内部，避开泥浆、沉淀物等杂质的积聚。
同时，在清洗内部时，要注意不要刮伤罩子，以及避开快速冷热交替。
