CAN总线概述1.CAN总线的产生与发展控制器局部网（CAN—CONTROLLERAREANETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑'环境控制等众多部门。
控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。
由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。
这类系统是以微型机为核心，将5C技术--COMPUTER（计算机技术）'CONTROL（自动控制技术）'COMMUNICATION（通信技术）'CRT （显示技术）和CHANGE（转换技术）紧密结合的产物。
它在适应范围'可扩展性'可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备'接口与计算设备以及通信设备组成。
现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。
现场总线的研究与应用已成为工业数据总线领域的热点。
尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。
同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。
控制器局部网CAN（CONTROLLERAERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。
为此，1991年9月PHILIPSSEMICONDUCTORS制订并发布了CAN技术规范（VERSION）。
CAN总线简介(2024版)
驱动系统的高速CAN
• 驱动系统CAN主要连接对象是发动机控制器 （ECU）、ABS控制器、安全气囊控制器、 组合仪表等等，它们的基本特征相同，都是 控制与汽车行驶直接相关的系统。
倍。这种传统布线方法不能适应汽车的发展。CAN总线可有效减少线束，节省空间。
例如某车门-后视镜、摇窗机、门锁控制等的传统布线需要20-30 根，应用总线 CAN 则
只需要 2 根。（3）关联控制在一定事故下，需要对各ECU进行关联控制，而这是传统
汽车控制方法难以完成的表1 汽车部分电控单元数据发送、接受情况
• （5）直接通信距离最远可达10km（速率5Kbps以下）。
• （6）通信速率最高可达1MB/s（此时距离最长40m）。
• （7）节点数实际可达110个。
• （8）采用短帧结构，每一帧的有效字节数为8个。
• （9）每帧信息都有CRC校验及其他检错措施，数据出错 率极低。
• （10）通信介质可采用双绞线，同轴电缆和光导纤维，一 般采用廉价的双绞线即可，无特殊要求。
可靠性高：传输故障（不论是由内部还是外部引起 的）应能准确识别出来 使用方便：如果某一控制单元出现故障，其余系统 应尽可能保持原有功能，以便进行信息交换 数据密度大：所有控制单元在任一瞬时的信息状态 均相同，这样就使得两控制单元之间不会有数据偏 差。如果系统的某一处有故障，那么总线上所有连 接的元件都会得到通知。 数据传输快：连成网络的各元件之间的数据交换速 率必须很快，这样才能满足实时要求。
• （2）网络上的节点（信息）可分成不同的优先级,可以满 足不同的实时要求。
CAN总线技术介绍
CAN总线技术介绍
CAN总线技术，也被称为Controller Area Network(CAN)，是一种广泛使用的低层次的工业总线，是一种高效的低成本高性能的汽车总线。
主要应用于车辆对信息和控制来说非常重要的多个电子设备之间的连接，用于传输信息，控制信号和多媒体信号等。
是一种以多路复用网络技术技术为基础，可以实现节点间信息和控制的互连网络，这种网络经常被用来实现车辆各组件之间的联动，实现多媒体的信号传输和各类信号的交互。
CAN总线技术也是一种多路复用网络技术，它在不同类型的节点之间传输信号和控制信号，实现节点之间互连，实现多媒体的信号传输和各类信号的交互。
CAN总线采用两线总线结构，通信线缆一般采用双绞线、单绞线或者光纤。
它的通信特性具有低延时、高速率、低成本、可靠性高等优点，可以满足现代车辆对节能、安全、可靠性要求。
（1）硬件：包括CAN总线收发器（Transceiver）、CAN总线线缆（Cable）及CAN总线连接线（Connector）。
（2）软件：主要是CAN 控制器（Controller）和CAN驱动软件（Driver）。
can总线知识点
can总线知识点
摘要：
1.can总线简介
2.can总线的特点
3.can总线的工作原理
4.can总线的应用领域
5.can总线的发展趋势
正文：
can总线是一种用于实时控制的串行通信总线，它最初由德国的Robert Bosch GmbH公司于1980年代开发。
can总线具有高速、高可靠性、强实时性、低成本等优点，因此在汽车、工业自动化、智能建筑、医疗设备等领域得到了广泛的应用。
can总线的特点是采用多主控制结构，所有节点都可以主动发送或接收消息，不存在固定的主从关系。
can总线采用位级别的仲裁机制，确保了在多个节点同时发送消息时，总线上不会出现数据冲突。
此外，can总线还具有错误检测和处理功能，能够自动检测并纠正错误，从而保证了通信的可靠性。
can总线的工作原理是，首先将数据按位编码，然后通过定时器进行分时发送。
接收节点在接收到数据后，会对其进行解码和处理。
can总线采用两线制传输，即数据线和信号线，通过电平变化来表示数据。
此外，can总线还具有扩展功能，可以通过中继器扩展总线长度。
can总线在汽车领域的应用最为广泛，主要用于汽车电子设备的通信和控
制。
例如，can总线可以用于传输发动机、制动、转向等系统的实时数据，实现汽车的智能控制。
此外，can总线在工业自动化领域也有广泛应用，如用于工厂生产线的自动化控制、智能楼宇的安防系统等。
随着物联网技术的发展，can总线的应用领域也在不断扩大。
在未来，can 总线将继续在智能交通、智能家居、智能医疗等领域发挥重要作用。
CAN总线概述和MVB总线
CAN总线概述1. CAN总线的产生与发展控制器局部网（CAN－CONTROLLER AREA NETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑、环境控制等众多部门。
控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。
由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。
这类系统是以微型机为核心，将5C技术--COMPUTER（计算机技术）、CONTROL（自动控制技术）、COMMUNICATION（通信技术）、CRT（显示技术）和 CHANGE（转换技术）紧密结合的产物。
它在适应范围、可扩展性、可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备、接口与计算设备以及通信设备组成。
现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。
现场总线的研究与应用已成为工业数据总线领域的热点。
尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。
同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。
控制器局部网 CAN（CONTROLLER AERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。
为此，1991年 9月 PHILIPS SEMICONDUCTORS制订并发布了 CAN技术规范（VERSION 2.0）。
can总线的基本概念
CAN（Controller Area Network）总线是一种串行通信协议，用于在车辆和工业控制系 统等应用中传输数据。它最初由德国Bosch公司在1986年开发，现已成为一种国际标准（ ISO 11898）。
CAN总线的基本概念包括以下几个方面：
1. 总线拓扑结构：CAN总线采用多主从结构，即多个节点可以同时发送和接收数据。它 使用两根差分信号线（CAN_H和CAN_L）构成一个总线，所有节点通过这两根线连接到总线 上。
6. 灵活性和可靠性：CAN总线具有高度的灵活性和可靠性。它可以支持多个节点同时发 送和接收数据，且可以在总线上动态地添加或删除节点。
总的来说，CAN总线是一种高效、可靠的通信协议，广泛应用于汽车、工业控制和航空 航天等领域。它能够满足实时性要求高、数据量大、抗干扰能力强的应用需求。
4. 碰撞检测和冲突解决：CAN总线使用非破坏性的位定时器来检测碰撞（多个节点同时 发送数据导致冲突）。当检测到碰撞时，冲突节点会立即停止发送，并在稍后的时间重新发 送。
can总线的基本概念
5. 错误检测和纠正：CAN总线具有强大的错误检测和纠正能力。它使用CRC来检测传输 错误，并使用自动重传机制来纠正错误。
can总线的基本概念
2. 帧格式：CAN总线采用基于帧的通信方式。每个数据传输被封装在一个帧中，帧包括 标识符（用于识别发送和接收节点）、数据域（存储实际数据）、控制域（包括帧类型、错 误检测等）和CRC（循环冗余校验）等。
ቤተ መጻሕፍቲ ባይዱ3. 通信速率：CAN总线支持多种通信速率，最常见的是1 Mbps、500 kbps、250 kbps 和125 kbps。通信速率的选择取决于系统需求和总线长度等因素。
CANBUS原理介绍
CAN总线原理介绍一.现场总线简介1、现场总线的概念：现场总线是应用在生产现场，在微机化测量控制设备之间实现双向串行多节点数字通信的系统。
也被称为开放式的数字化多节点通信的底层控制网络。
现场总线作为智能设备的联系纽带，把挂接在总线上的作为网络节点的智能设备连接为网络系统，并进一步构成自动化系统，实现基本控制、补偿计算、参数修改、报警、显示、监控、优化及控管一体化的综合自动化功能。
2、几种较有影响的现场总线技术：基金会现场总线（FF-Foundation Fieldbus）， Lonworks， PROFIBUS， HART， CAN 现场总线是几种较重要的现场总线技术。
二.CAN总线技术：1、CAN总线简介：CAN （Controller Area Network）—控制器局域网。
它是一种有效支持分布式控制或实时控制的串行通信网络。
CAN总线最早是由德国Bosch公司在80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议，它是一种多主总线，通信介质可以是双绞线、同轴电缆、光导纤维，通信速率可达1Mbps。
CAN总线通信接口中集成了CAN协议的物理层，数据链路层功能，可完成对通信数据的成帧处理，包括位填充，数据块编码，循环冗余校验，优先级判别等项工作。
2、CAN总线技术的主要特点：⑴多主站依据优先权进行访问。
CAN为多主方式工作，网络上的任一节点在任何时候都可以主动地向网络上的其他节点发送信息。
⑵采用短帧传送。
CAN采用短帧结构，废除了对传统的站地址编码，而是对通讯数据进行编码。
每帧数据信息为0。
8个字节，具体长度由用户决定。
⑶无破坏基于优先权的仲裁。
当多个节点同时向总线发送信息时，优先级较低的节点会主动的退出总线发送，而最高优先级的节点可不受影响地继续传输数据，从而大大节省了总线冲突时间。
⑷借助接收滤波的多地址帧传送。
CAN只需通过报文滤波即可实现点对点，一点对多点以及全局广播等几种方式来传输数据，无需专门的“调度”。
CAN总线介绍
CAN总线介绍CAN总线，即控制器区域网络（Controller Area Network），是一种国际标准的串行通信协议，用于在汽车和工业领域中进行高速数据传输。
CAN总线的设计目标是提供一个可靠、高效、实时的通信方式，以满足复杂系统的需求。
下面将详细介绍CAN总线的特点、结构、工作原理以及应用领域。
一、CAN总线的特点：1.高可靠性：CAN总线采用差分信号传输，具有较强的抗干扰能力，能够在恶劣的工作环境下保持稳定的通信质量。
2.高效性：CAN总线采用了固定格式的数据帧和强大的错误检测与修复机制，使得数据传输更加高效可靠。
3.实时性：CAN总线支持实时性要求较高的应用，可以实现微秒级的数据传输延迟。
4.灵活性：CAN总线可以连接多个节点，节点之间可以通过CAN总线进行双向通信，同时支持错误检测与错误恢复。
5.易于应用：CAN总线采用了开放式的标准协议，有着广泛的支持和应用经验，易于集成和开发。
二、CAN总线的结构：1. 主控器（Master）：负责总线管理，包括数据的发送和接收、帧结构的解析、错误处理等。
2. 从控器（Slave）：负责接收主控器发送的数据帧，并根据需要进行相应的处理和响应。
3.总线线缆：用于在各个节点之间传输数据和控制信息的物理介质。
4. 高速传输率：CAN总线通常有两种速率可选，分别是高速CAN（1Mbps）和低速CAN（125kbps）。
三、CAN总线的工作原理：1.数据帧格式：CAN总线的数据帧包括了4个主要部分：起始符、控制字段、数据字段和结束符。
其中，控制字段包括了帧类型、帧长度、帧优先级、帧标识符等信息。
2.帧结构与地址：CAN总线通过帧标识符来区分不同的数据帧，并根据优先级进行数据传输，同时可以通过标识符来实现多个不同类型的数据帧。
3.错误检测与修复：CAN总线采用循环冗余校验（CRC）方法进行错误检测和修复，可以检测到传输过程中的位错误、帧错误等，并进行相应的错误恢复措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

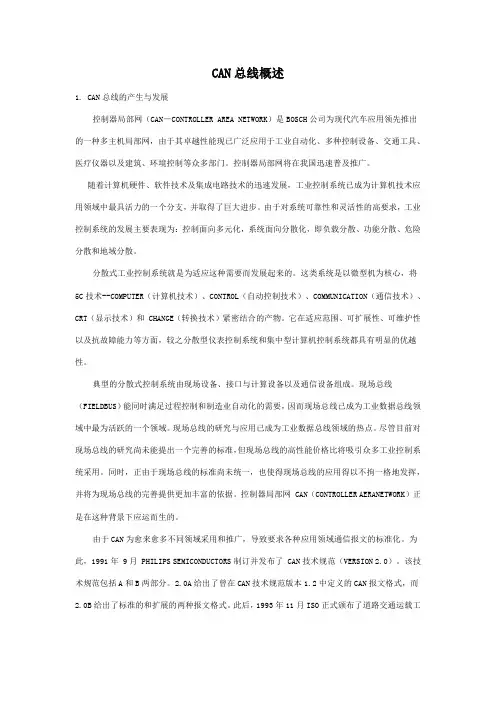

CAN总线概述1. CAN总线的产生与发展控制器局部网（CAN－CONTROLLER AREA NETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑、环境控制等众多部门。
控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。
由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。
这类系统是以微型机为核心，将5C技术--COMPUTER（计算机技术）、CONTROL（自动控制技术）、COMMUNICATION（通信技术）、CRT（显示技术）和 CHANGE（转换技术）紧密结合的产物。
它在适应范围、可扩展性、可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备、接口与计算设备以及通信设备组成。
现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。
现场总线的研究与应用已成为工业数据总线领域的热点。
尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。
同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。
控制器局部网 CAN（CONTROLLER AERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。
为此，1991年 9月 PHILIPS SEMICONDUCTORS制订并发布了 CAN技术规范（VERSION ）。
该技术规范包括A和B两部分。
给出了曾在CAN技术规范版本中定义的CAN报文格式，而给出了标准的和扩展的两种报文格式。
此后，1993年11月ISO正式颁布了道路交通运载工具--数字信息交换--高速通信控制器局部网（CAN）国际标准（ISO11898），为控制器局部网标准化、规范化推广铺平了道路。
2. CAN总线特点CAN总线是德国BOSCH公司从80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议，它是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维。
通信速率可达1MBPS。
CAN总线通信接口中集成了CAN协议的物理层和数据链路层功能，可完成对通信数据的成帧处理，包括位填充、数据块编码、循环冗余检验、优先级判别等项工作。
CAN协议的一个最大特点是废除了传统的站地址编码，而代之以对通信数据块进行编码。
采用这种方法的优点可使网络内的节点个数在理论上不受限制，数据块的标识码可由11位或29位二进制数组成，因此可以定义211或229个不同的数据块，这种按数据块编码的方式，还可使不同的节点同时接收到相同的数据，这一点在分布式控制系统中非常有用。
数据段长度最多为8个字节，可满足通常工业领域中控制命令、工作状态及测试数据的一般要求。
同时，8个字节不会占用总线时间过长，从而保证了通信的实时性。
CAN协议采用CRC检验并可提供相应的错误处理功能，保证了数据通信的可靠性。
CAN卓越的特性、极高的可靠性和独特的设计，特别适合工业过程监控设备的互连，因此，越来越受到工业界的重视，并已公认为最有前途的现场总线之一。
另外，CAN总线采用了多主竞争式总线结构，具有多主站运行和分散仲裁的串行总线以及广播通信的特点。
CAN总线上任意节点可在任意时刻主动地向网络上其它节点发送信息而不分主次，因此可在各节点之间实现自由通信。
CAN总线协议已被国际标准化组织认证，技术比较成熟，控制的芯片已经商品化，性价比高，特别适用于分布式测控系统之间的数通讯。
CAN总线插卡可以任意插在PC AT XT兼容机上，方便地构成分布式监控系统。
3. CAN总线技术介绍位仲裁要对数据进行实时处理,就必须将数据快速传送,这就要求数据的物理传输通路有较高的速度。
在几个站同时需要发送数据时,要求快速地进行总线分配。
实时处理通过网络交换的紧急数据有较大的不同。
一个快速变化的物理量,如汽车引擎负载,将比类似汽车引擎温度这样相对变化较慢的物理量更频繁地传送数据并要求更短的延时。
CAN总线以报文为单位进行数据传送,报文的优先级结合在11位标识符中,具有最低二进制数的标识符有最高的优先级。
这种优先级一旦在系统设计时被确立后就不能再被更改。
总线读取中的冲突可通过位仲裁解决。
如图2所示,当几个站同时发送报文时,站1的报文标识符为011111;站2的报文标识符为0100110;站3的报文标识符为0100111。
所有标识符都有相同的两位01,直到第3位进行比较时,站1的报文被丢掉,因为它的第3位为高,而其它两个站的报文第3位为低。
站2和站3报文的4、5、6位相同,直到第7位时,站3的报文才被丢失。
注意,总线中的信号持续跟踪最后获得总线读取权的站的报文。
在此例中,站2的报文被跟踪。
这种非破坏性位仲裁方法的优点在于,在网络最终确定哪一个站的报文被传送以前,报文的起始部分已经在网络上传送了。
所有未获得总线读取权的站都成为具有最高优先权报文的接收站,并且不会在总线再次空闲前发送报文。
CAN具有较高的效率是因为总线仅仅被那些请求总线悬而未决的站利用,这些请求是根据报文在整个系统中的重要性按顺序处理的。
这种方法在网络负载较重时有很多优点,因为总线读取的优先级已被按顺序放在每个报文中了,这可以保证在实时系统中较低的个体隐伏时间。
对于主站的可靠性,由于CAN协议执行非集中化总线控制,所有主要通信,包括总线读取 (许可)控制,在系统中分几次完成。
这是实现有较高可靠性的通信系统的唯一方法。
CAN与其它通信方案的比较在实践中,有两种重要的总线分配方法:按时间表分配和按需要分配。
在第一种方法中 ,不管每个节点是否申请总线,都对每个节点按最大期间分配。
由此,总线可被分配给每个站并且是唯一的站,而不论其是立即进行总线存取或在一特定时间进行总线存取。
这将保证在总线存取时有明确的总线分配。
在第二种方法中,总线按传送数据的基本要求分配给一个站 ,总线系统按站希望的传送分配(如:Ethernet CSMA/CD)。
因此,当多个站同时请求总线存取时,总线将终止所有站的请求,这时将不会有任何一个站获得总线分配。
为了分配总线,多于一个总线存取是必要的。
CAN实现总线分配的方法,可保证当不同的站申请总线存取时,明确地进行总线分配。
这种位仲裁的方法可以解决当两个站同时发送数据时产生的碰撞问题。
不同于Ethernet网络的消息仲裁,CAN的非破坏性解决总线存取冲突的方法,确保在不传送有用消息时总线不被占用。
甚至当总线在重负载情况下,以消息内容为优先的总线存取也被证明是一种有效的系统。
虽然总线的传输能力不足,所有未解决的传输请求都按重要性顺序来处理。
在CSMA/CD这样的网络中,如Ethernet,系统往往由于过载而崩溃,而这种情况在CAN中不会发生。
CAN的报文格式在总线中传送的报文,每帧由7部分组成,见图3。
CAN协议支持两种报文格式,其唯一的不同是标识符(ID)长度不同,标准格式为11位,扩展格式为29位。
在标准格式中,报文的起始位称为帧起始(SOF),然后是由11位标识符和远程发送请求位(RTR)组成的仲裁场。
RTR位标明是数据帧还是请求帧,在请求帧中没有数据字节。
控制场包括标识符扩展位(IDE),指出是标准格式还是扩展格式。
它还包括一个保留位 (ro),为将来扩展使用。
它的最后四个字节用来指明数据场中数据的长度(DLC)。
数据场范围为0～8个字节,其后有一个检测数据错误的循环冗余检查(CRC)。
应答场(ACK)包括应答位和应答分隔符。
发送站发送的这两位均为隐性电平(逻辑1),这时正确接收报文的接收站发送主控电平(逻辑0)覆盖它。
用这种方法,发送站可以保证网络中至少有一个站能正确接收到报文。
报文的尾部由帧结束标出。
在相邻的两条报文间有一很短的间隔位,如果这时没有站进行总线存取,总线将处于空闲状态。
数据错误检测不同于其它总线,CAN协议不能使用应答信息。
事实上,它可以将发生的任何错误用信号发出。
CAN协议可使用五种检查错误的方法,其中前三种为基于报文内容检查。
3.4.1 循环冗余检查(CRC)在一帧报文中加入冗余检查位可保证报文正确。
接收站通过CRC可判断报文是否有错。
3.4.2 帧检查这种方法通过位场检查帧的格式和大小来确定报文的正确性,用于检查格式上的错误。
3.4.3.应答错误如前所述,被接收到的帧由接收站通过明确的应答来确认。
如果发送站未收到应答,那么表明接收站发现帧中有错误,也就是说,ACK场已损坏或网络中的报文无站接收。
CAN协议也可通过位检查的方法探测错误。
3.4.4 总线检测有时,CAN中的一个节点可监测自己发出的信号。
因此,发送报文的站可以观测总线电平并探测发送位和接收位的差异。
3.4.5 位填充一帧报文中的每一位都由不归零码表示,可保证位编码的最大效率。
然而,如果在一帧报文中有太多相同电平的位,就有可能失去同步。
为保证同步,同步沿用位填充产生。
在五个生。
在五个连续相等位后,发送站自动插入一个与之互补的补码位;接收时,这个填充位被自动丢掉。
例如,五个连续的低电平位后,CAN自动插入一个高电平位。
CAN通过这种编码规则检查错误,如果在一帧报文中有6个相同位,CAN就知道发生了错误。
如果至少有一个站通过以上方法探测到一个或多个错误,它将发送出错标志终止当前的发送。
这可以阻止其它站接收错误的报文,并保证网络上报文的一致性。
当大量发送数据被终止后,发送站会自动地重新发送数据。
作为规则,在探测到错误后23个位周期内重新开始发送。
在特殊场合,系统的恢复时间为31个位周期。
但这种方法存在一个问题,即一个发生错误的站将导致所有数据被终止,其中也包括正确的数据。
因此,如果不采取自监测措施,总线系统应采用模块化设计。
为此,CAN协议提供一种将偶然错误从永久错误和局部站失败中区别出来的办法。
这种方法可以通过对出错站统计评估来确定一个站本身的错误并进入一种不会对其它站产生不良影响的运行方法来实现,即站可以通过关闭自己来阻止正常数据因被错误地当成不正确的数据而被终止。
3.4.6 CAN可靠性为防止汽车在使用寿命期内由于数据交换错误而对司机造成危险,汽车的安全系统要求数据传输具有较高的安全性。
