混凝土取芯检测方案

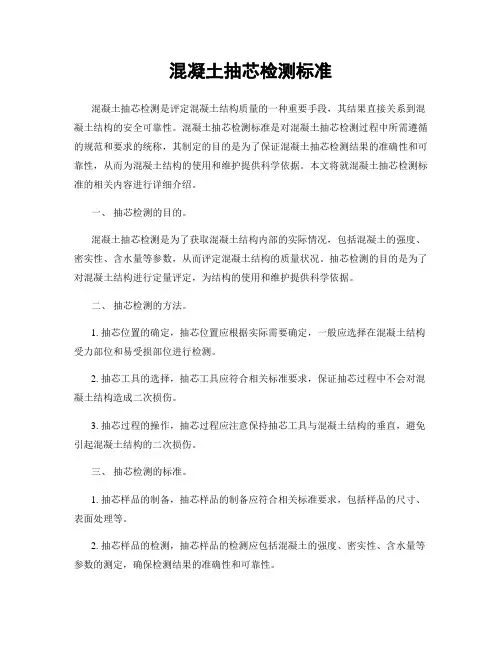

混凝土抽芯检测标准
混凝土抽芯检测标准混凝土抽芯检测是评定混凝土结构质量的一种重要手段，其结果直接关系到混凝土结构的安全可靠性。
混凝土抽芯检测标准是对混凝土抽芯检测过程中所需遵循的规范和要求的统称，其制定的目的是为了保证混凝土抽芯检测结果的准确性和可靠性，从而为混凝土结构的使用和维护提供科学依据。
本文将就混凝土抽芯检测标准的相关内容进行详细介绍。
一、抽芯检测的目的。
混凝土抽芯检测是为了获取混凝土结构内部的实际情况，包括混凝土的强度、密实性、含水量等参数，从而评定混凝土结构的质量状况。
抽芯检测的目的是为了对混凝土结构进行定量评定，为结构的使用和维护提供科学依据。
二、抽芯检测的方法。
1. 抽芯位置的确定，抽芯位置应根据实际需要确定，一般应选择在混凝土结构受力部位和易受损部位进行检测。
2. 抽芯工具的选择，抽芯工具应符合相关标准要求，保证抽芯过程中不会对混凝土结构造成二次损伤。
3. 抽芯过程的操作，抽芯过程应注意保持抽芯工具与混凝土结构的垂直，避免引起混凝土结构的二次损伤。
三、抽芯检测的标准。
1. 抽芯样品的制备，抽芯样品的制备应符合相关标准要求，包括样品的尺寸、表面处理等。
2. 抽芯样品的检测，抽芯样品的检测应包括混凝土的强度、密实性、含水量等参数的测定，确保检测结果的准确性和可靠性。
3. 抽芯检测报告的编制，抽芯检测报告应包括抽芯位置、抽芯样品的制备过程、检测结果等内容，确保报告的完整性和可读性。
四、抽芯检测的注意事项。
1. 抽芯检测过程中应注意保护好现场环境，避免对周围环境造成污染或损坏。
2. 抽芯检测过程中应注意保护好抽芯样品，避免在运输和检测过程中造成二次损伤。
3. 抽芯检测过程中应注意保护好抽芯工具，避免在使用过程中造成损坏或丢失。
五、结语。
混凝土抽芯检测标准是保证混凝土结构质量评定准确性和可靠性的重要依据，对于混凝土结构的使用和维护具有重要意义。
在进行混凝土抽芯检测时，应严格按照相关标准要求进行操作，确保检测结果的准确性和可靠性，从而为混凝土结构的安全使用提供保障。
取芯法检测混凝土强度检测方案
取芯法检测混凝土强度检测方案一、工程概况。
咱这有个[具体工程名称]工程，里面有好些混凝土结构，就像大楼的柱子、楼板啥的。
这些混凝土结构的强度咋样呢？咱得搞清楚，所以就打算用取芯法来检测一下。
二、检测目的。
简单说，就是想知道这些混凝土是不是达到了咱要求的强度。
要是强度不够，那这建筑可就有点危险，就像人没力气干不了重活一样，混凝土强度不够，这建筑可能就撑不住。
三、检测依据。
1. 规范标准。
2. 工程设计文件。
工程原来的设计图纸上对混凝土强度也有要求啊，这也是咱检测的依据，看看实际做出来的和设计的是不是对得上。
四、检测设备。
1. 钻芯机。
这可是咱的“大宝剑”，专门用来在混凝土上钻芯的。
选钻芯机得挑那种有劲、能稳定工作的，就像选马得选跑得快又稳当的一样。
2. 芯样加工设备。
钻出来的芯样还得加工一下才能测强度呢。
像切割机能把芯样切成合适的长度，磨平机把两端磨得平平的，这些设备都得好好准备，就像给芯样做个“美容”。
3. 压力试验机。
这个就是给芯样“试压”的家伙，能施加很大的压力，看看芯样能承受多少，就像给人做体能测试一样。
五、检测人员安排。
1. 钻芯操作小组。
找几个经验丰富的师傅来操作钻芯机，他们就像“外科医生”一样，得小心翼翼地在混凝土上钻芯，不能把芯样弄坏了。
2. 芯样加工小组。
这些人专门负责把钻出来的芯样加工成标准的样子，得心灵手巧，不然加工出来的芯样不符合要求，那测出来的强度就不准了。
3. 检测数据分析小组。
由懂行的工程师组成，他们就像“侦探”一样，对压力试验机测出来的数据进行分析，判断混凝土的强度到底合不合格。
六、检测步骤。
# （一）前期准备。
1. 先到施工现场溜达一圈，看看哪些地方要检测，在混凝土结构上做好标记，就像给猎物做个记号一样，可不能弄错地方了。
2. 把检测设备都搬到现场，还要检查设备是不是都能正常工作，可不能到时候“掉链子”。
# （二）钻芯取样。
1. 根据标记好的位置，把钻芯机稳稳地架好。
结构实体混凝土回弹取芯法强度检验
2023-11-10
目录
• 检验目的 • 检验方法和技术 • 检验流程和操作步骤 • 检验标准和要求 • 检验数据分析和处理 • 检验案例和应用实例
01
检验目的
定义和概念
• 结构实体混凝土回弹取芯法强度检验是指对结构实体混凝土采 用回弹法和取芯法进行强度检验的方法。回弹法是通过测量混 凝土表面的回弹值来推算混凝土的强度，而取芯法则是在混凝 土中钻取芯样，通过芯样的抗压强度试验来获取混凝土的强度 。
03
缺点
取芯法会对混凝土造成一定损伤，需要较长时间进行试验和修复。
拉拔法
要点一
原理
拉拔法是通过在混凝土表面安装锚固 件并施加拉力，直到锚固件与混凝土 脱开，从而测量锚固件的抗拉强度和 混凝土的黏结强度。拉拔法可以用于 检测钢筋与混凝土之间的黏结强度以 及混凝土的抗拉强度。
要点二
优点
拉拔法能够检测混凝土与钢筋之间的 黏结强度以及混凝土的抗拉强度，对 于评估结构安全性具有重要意义。
详细描述
拉拔法在混凝土强度检测中应用较为广泛，具有操作简便、 快速、不破坏混凝土表面等优点。通过锚固件与混凝土的粘 结力，可以测量拔出锚固件的力，结合锚固件的长度和直径 ，可以推算出混凝土的强度。
工程实例四
总结词
无损检测技术是一种不破坏混凝土表面的检测方法，通过非接触方式检测混凝土内部的缺陷和强度。
工程实例二
总结词
取芯法是一种直接获取混凝土芯样样本的方法，通过芯样的抗压强度试验来推算 混凝土的强度。
详细描述
取芯法在混凝土强度检测中应用较为广泛，具有直观、可靠、精度高等优点。通 过钻取混凝土芯样，可以获取混凝土内部的芯样样本，进行抗压强度试验，从而 推算出混凝土的强度。
检测取芯孔封堵方案
检测取芯孔封堵方案
本工程砼柱经实体取芯检测留下芯孔，根据现行现浇砼结构设计及施工验收
规范和相关加固技术规范的要求，委托专业封堵加固队伍对本工程砼芯孔进行封堵加固。
一、选用的材料：
采用H-60高强灌浆料进行芯孔封堵灌浆填实。
本高强灌浆料是一种具有大流动性、无收缩，自密实，微膨胀，早强特性的灌
浆材料，完全可以满足柱砼芯孔封堵的处理要求。
二、高强灌浆料施工工艺
工艺流程主要为：孔内采用人工钢刷凿毛→清理孔洞内的灰尘及杂物→清除洞口周边松散混凝土，并将孔口周边凿成V型→灌浆前24小时孔洞浇水润湿，灌浆前1h吸干积水→支模（灌浆漏斗高出孔洞200mm）→浇筑无振高强灌浆料→待灌浆料浇筑完毕，达到终凝时将孔口周边多余的灌浆料进行清除抹平至密实→养护不少于7天。
三、施工方法：
1、施工前，砼表面呈湿润无积水状再进行浇筑，灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间，在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。
2、灌浆过程中，观察浆液是否已经充满整个孔洞。
高强灌浆料应严格按比例调配，随拌随用。
3、灌浆完毕在灌浆层终凝后立即洒水保湿养护。
三、质量保证技术措施
1、清理基层及配制灌浆料是加固施工质量的关键环节，人工清理、专人负责。
2、选择正规厂家生产的产品，高强灌浆料应严格按产品说明书操作工艺进行。
作好施工技术交底和工序交底。
3、认真做好隐蔽验收记录。
4、高强灌浆料合格证及检测报告及时归档。
搅拌桩抽芯检测方案
编号：NHWB- 搅拌桩抽芯检测方案编制：审核：审批：目录1. 适用围- 1 -2. 检测依据- 1 -3、工程概况- 1 -4. 试验前的准备工作- 1 -5. 仪器设备- 2 -6. 检测步骤和方法- 4 -7. 异常情况处理- 5 -8. 数据处理和结果判断- 5 -9. 本试验记录格式见：- 6 -1. 适用围本检测实施细则适用市南海区新公交系统试验段五标段项目部水泥搅拌桩的钻芯检测，检测90天钻芯抗压标准值不小于1.2MPa，目前进行28天快测，一般要求28天抗压标准值不小于1.0MPa。
2. 检测依据2.1 《建筑地基基础检测规》（DBJ15-60-2008）；2.2 《建筑基桩检测技术规》（JGJ 106－2003）；2.3 《建筑桩基技术规》（JGJ 94－2008）；2.4 《公路桥涵施工技术规》（JTJ/TF50-2011）；2.5 《岩土工程勘察规》（GB50021-2001）。
2.6 市南海新型公共交通系统试验段5标水泥搅拌桩试桩方案。
2.7 相关图纸检测要求。
3、工程概况本工程位于市南海区，工程的试车线与出入段为直径0.5米的水泥土搅拌桩软地基加固，要求单桩承载力不于75KN，数量约8200根，抽检数量0.2%，场地路面软地基固要求单桩承载力不于65KN，数量约5350根，抽检数量0.2%，现场取不同部位的桩共16根，以上两种搅拌桩均做静载和抽芯试验。
4. 试验前的准备工作4.l 了解试验现场情况：包括检测桩的位置、道路、场地平整、水、电源及障碍物。
4.2 应按规规定收集必要的资料并记录于《桩基钻芯检测见证签认表》，主要包括：4.2.1 检测桩的平面位置、桩号；4.2.2 设计、施工、监理、监督单位；4.2.3 检测桩的设计施工资料（桩型、桩径、桩长、设计承载力）；4.2.4 检测桩场地的工程地质资料。
4.3 对于仲裁检测或重大检测项目，或委托方有要求时，应制定检测方案。

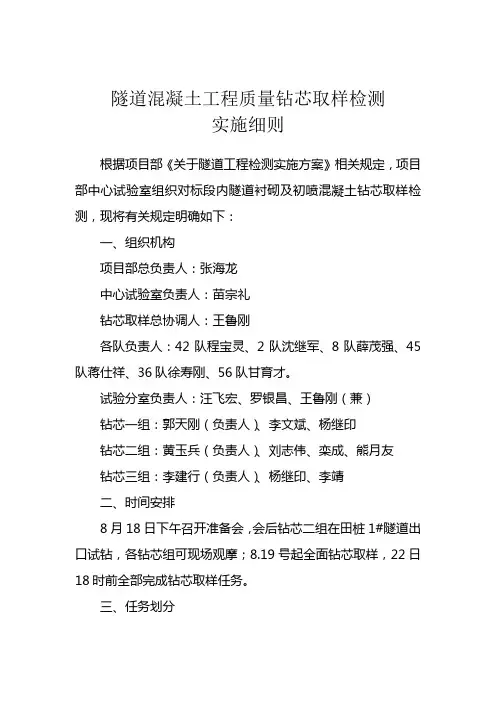

钻芯取样实施细则
隧道混凝土工程质量钻芯取样检测实施细则根据项目部《关于隧道工程检测实施方案》相关规定，项目部中心试验室组织对标段内隧道衬砌及初喷混凝土钻芯取样检测，现将有关规定明确如下：一、组织机构项目部总负责人：张海龙中心试验室负责人：苗宗礼钻芯取样总协调人：王鲁刚各队负责人：42队程宝灵、2队沈继军、8队薛茂强、45队蒋仕祥、36队徐寿刚、56队甘育才。
试验分室负责人：汪飞宏、罗银昌、王鲁刚（兼）钻芯一组：郭天刚（负责人）、李文斌、杨继印钻芯二组：黄玉兵（负责人）、刘志伟、栾成、熊月友钻芯三组：李建行（负责人）、杨继印、李靖二、时间安排8月18日下午召开准备会，会后钻芯二组在田桩1#隧道出口试钻，各钻芯组可现场观摩；8.19号起全面钻芯取样，22日18时前全部完成钻芯取样任务。
三、任务划分钻芯一组：小崮山隧道出口、太平庄隧道出口、山河村隧道进口、山河村隧道出口、燕崖隧道进口。
钻芯二组：人山子隧道进口、人山子隧道出口、西铁车1#隧道出口、西铁车2#隧道进口、西铁车2#斜井、西铁车2#隧道出口、许村隧道进口、大田庄1#隧道进口、大田庄1#隧道出口、太平庄隧道进口。
钻芯三组：燕崖隧道出口、大洪峪隧道进口、朱家泉隧道进口、东虎楼隧道出口、打虎峪隧道进口、东安隧道进口、东安隧道出口。
四、取芯数量：各隧道口初支混凝土取芯一组三个，Ⅳ、Ⅴ级围岩现场测量喷射混凝土厚度，对取芯样品检测混凝土强度，Ⅱ、Ⅲ级围岩检测喷射混凝土厚度；衬砌混凝土取芯三个，取芯深度为20cm，检测衬砌混凝土强度、电通量。
五、仪器与工具钻芯取样用钻机由各分室提供，中心试验室负责技术保障；下列工具由各队提供：电源线（能拉到取芯现场）、插座、冲击钻及钻头（装膨胀螺丝用）、水管、水桶、膨胀螺丝、钳子、扳手、起子、锤子、凿子、手电、钢尺、笔、纸（标识样品用）、胶带。
六、要求1、取芯时，施工现场临时停工，以保证正常快速取芯。
2、队取芯专职负责人组织好取芯现场协调工作，取芯期间不得请假和换人，不得脱离工作岗位；取芯时本隧道口技术员在现场提供相关参数。
地下室工程混凝土钻芯检测方案
XX还建小区二期1-4#楼、3-9号地下室钻芯取样检测方案XX建设集团有限公司20 年月日一、工程概况：本工程针对XX还建小区二期地下室工程混凝土钻芯做出的方案：工程建设地点：XX区五环路以西、三店西路以北，由武汉市XX区人民政府径河街办事处兴建，XX建设集团有限公司施工，武汉江城建设监理有限公司监理，武汉华中科大建筑设计研究院设计；建筑面积：合计72347.85M2，建筑层数：1-4#楼18层，幼儿园及农贸市场2-3层，地下室为地下一层，结构形式：钢筋混凝土剪力墙结构。
二、本工程建筑为：钢筋混凝土剪力墙结构三、检测项目：钻芯检测二、主要结构材料（一）混凝土强度等级混凝土结构抗渗要求：地下室外墙、底板、顶板、水池侧壁均采用防水混凝土，抗渗等级为P6。
（二）钢筋钢筋采用热轧钢筋HPB300、HRB400。
二、检测原因：质检站对我项目部进行监督抽查，发现施工单位工程质量控制资料不完整、不真实。
监理单位质量保证体系运转不正常、监理月报不及时、监理人员配备不齐全、旁站记录写不规范（未对重点部位及关键工序进行旁站），施工日志项目负责人存在代签现象。
为了确保砼强度质量，质检站下发验证检测通知单，要求对砼采用钻芯检测法进行现场取样检测。
三、检测方案的确定：由建设单位、施工单位、监理单位协商后决定由武汉市XX区建设工程质量检测中心采用钻芯法进行抽样检测，所有构件部位均由监理单位工程师指定部位进行抽检。
四、检验前准备：1、确定钻芯取样位置：⑴、8#楼内剪力墙，25-28/D轴。
⑵、8#楼筏板，26-28/B-C轴。
⑶、7#楼地板，（1/H）/29轴。
2、钻芯取样前通知监理及建设单位对剪力墙、筏板、底板钻芯取样位置进行核实，钻芯时同时旁站监督检验。
五、现场准备工作及配备：1、人员配备：辅助工人3-4名，技术人员1名。
2、全套图纸一套。
3、架梯、锤子、尖头凿，米尺，钢尺各一个，钻心机械一套。
六、钻芯取样方法及技术要求：1、采用金属探测器对检测位置探测，避开钢筋位置。
混凝土取芯检测方案
混凝土取芯检测方案1.检测目的2.检测方法混凝土取芯检测可以采用钻孔机进行，也可以手持钻机进行。
钻孔位置应根据结构的实际情况确定，并避开已有的钢筋和预应力引力设施。
取芯直径一般为50mm到150mm，具体取芯直径可根据需要和实际情况确定。
取芯深度一般应为芯径的1.5倍到2倍。
3.预备工作在开始取芯之前，需要对需要进行取芯检测的混凝土结构进行全面检查，确定取芯位置和深度，并标示在结构上。
同时，还需要准备好相应的取芯工具和设备，包括合适的取芯钻头、水冷设备和真空吸尘器等。
4.取芯过程（1）在取芯位置打孔：根据标记的位置，使用钻孔机或手持钻机在结构上打孔，注意钻头的垂直度和钻孔的稳定性。
（2）取芯：根据实际需要，选择合适的取芯钻头进行取芯，确保取芯的准确度和完整性。
取芯过程中要保持恒定的冷却水流，并及时清理芯孔中的杂质和水渣。
（3）标记和保存：取芯完成后，需要在芯筒上标明芯号、位置和深度等信息，同时记录在带有编号的芯筒上。
芯筒应妥善保存，并保持其封闭性和完整性。
5.取芯质量控制在取芯过程中，需要进行质量控制，确保取芯的准确性和有效性。
（1）检查冷却水流：监测冷却水流量和流速，保证钻孔和取芯过程中的良好冷却效果。
（2）检查芯孔质量：每个芯孔应该是垂直的，并且表面不能有明显的松散、起皮和裂缝等缺陷。
（3）取芯记录：对每个取芯进行记录，包括芯号、时间、位置、深度等信息，确保取芯质量的可追溯性。
6.取芯样品试验取芯样品可用于进行混凝土强度试验、密实度试验、氯离子渗透试验等。
取芯样品应在封闭环境下保存，并尽快送实验室进行试验分析。
7.检测报告取芯检测完成后，需要编写详细的检测报告，包括采样位置、深度和数量、取芯方法和仪器、取芯质量控制措施、取芯样品试验结果等。
报告应提供结论和建议，对于存在的问题给出相应的解决方案。
总结混凝土取芯检测是对混凝土结构进行评估和检测的重要方法，通过取芯检测可以了解混凝土结构的质量状况和性能参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土取芯检测方案
一、编制依据
1、《钻芯法检测混凝土强度技术规程》CECS03：2007
2、《混凝土钻孔取芯机技术要求》GB11818-89
3、《混凝土结构工程施工质量验收规范》GB50204-2002
二、工程概况
温州市西向生态填埋场一期工程一标段由济南城建集团有限公司/苍南县鸿基爆破工程有限公司联合体承建，其中管理区和生产区房建部分由苍南县鸿基爆破工程有限公司施工，设计单位为上海市政工程设计研究总院（集团有限公司，监理单位为天津华北工程监理有限公司，建设单位为温州市环境发展有限公司。
现土建施工部分为管理区综合楼和生活楼，其中综合楼三层，层高分别为4.8米、3.6米、3.6米，总建筑面积为1139.05㎡；生活楼两层，层高分别为4.8米、3.25米，总建筑面积为546.18㎡.结构体系均为钢筋混凝土框架结构，本工程场地类别为Ⅱ类，其抗震设等级为四级抗震，工程混凝土结构的安全等级为二级，梁柱板混凝土强度等级为C30,建筑物类别为丙类。
三、检测目的
目前综合楼和生活楼构筑物已结顶。
在浇筑综合楼和生活楼C30梁柱板施工过程中，施工现场按照规范要求留置试块，由于试块养护过程中管理不善导致试块丢失，现施工现场质量保证资料缺失，汇总如下：
为了真实地反映出两栋构筑物的混凝土强度等级和质量保证资料的完整性，作为混凝土检验批评定合格的依据，我施工单位拟邀请温州市正成试验检测中心对两栋构筑物的梁柱板进行实体检测取芯试验，用来检测两栋构筑物的实体强度等级，以最直接的方式反映其真实的砼强度状况。
四、现场取样试验依据及混凝土钻芯范围
1、现场取样试验依据
根据《混凝土结构工程施工质量验收规范》(GB50204-2002)
2、取样数量
每组试块所代表的部位取一组芯样，每组芯样取三个样品。
共计6组芯样。
五、取样检测方法
1、施工工序
取芯试验流程框图
2、确定取样位置
和设计取得联系，并邀请设计到现场指导。
根据力学受力分析，取芯位置确定在抗剪力最小部位，取芯位置尽量不设置在梁上，根据现场实际情况，生活楼基础梁取芯位置确定在倒角上，柱子取芯位置确定在楼梯柱外柱KZ2D-D 轴线方向和KZ1的外框架柱B-B 轴线方向，标高确定在板上1.2米左右位置，板的取芯位置确定在阳台靠近柱子位置。
具体取芯位置详见附图。
3、用磁探仪核准位置
为了避免取芯过程中，破坏钢筋，故钻孔前，先用磁探仪核准，避开钢筋位置进行钻孔取芯。
4、钻孔取芯
磁探仪核准后，根据核准位置进行现场钻芯，取芯数量根据《钻芯法检测混凝土强度技术规程》CECS03：2007执行。
5、室内试验
现场取芯后，拟委托有资质的检测中心进行室内试验检测，室内试验内容如下：
① 制样：根据试验要求，有针对性制作试验样品（抗压强度为圆柱样
品）；
②抗压强度：试验结果为强度，单位：MPa。
6、封孔
取芯孔采用高一等级微膨胀混凝土封堵。
六、混凝土钻孔取芯机注意事项
1）钻孔时，应保证进给速度，控制在3～5cm/min左右，如发现卡钻现象，应将钻头提出孔口，检查孔内是否有钢筋头或脱落的混凝土芯样，清除后再慢慢钻入，切忌硬性钻进，以免破坏钻头及机器。
2）整个钻进过程中必须保持充分水冷却。
3）钻孔结束时，将钻头脱离孔内后，才可停机。
4）钻进过程中，不得超载，当电机温度超过70℃，（手感烫手），应降低加载力，并更换新钻头。
七、该区域浇筑砼的处理
取芯之前编制混凝土取芯检测方案取得设计单位的认可并及时与设计联系沟通，以便于采取相应处理措施。
济南城建集团有限公司/苍南县鸿基爆破工程有限公司
2016年3月25日。
