机械毕业设计-自动晾衣架设计(原创)
机械创新设计论文 新型晾衣架
机械创新设计论文新型晾衣架引言晾衣架作为家庭必备的日用品，对于衣物的晾晒有着重要的作用。
然而传统的晾衣架使用效率低下、易生锈、摆放空间占用大等问题一直困扰着人们。
本论文旨在通过机械创新设计，提出一种新型晾衣架，优化晾衣架的使用体验，解决传统晾衣架存在的问题。
问题陈述1.传统晾衣架使用效率低下，往往只能晾干少量衣物；2.传统晾衣架易生锈，使用寿命短；3.传统晾衣架占用大量摆放空间，使用不便。
设计思路本论文的设计思路是通过机械创新，解决传统晾衣架存在的问题，提出一种全新的晾衣架设计方案。
新型晾衣架采用可折叠结构，占用空间小、易于存储。
同时，新型晾衣架还具有可伸缩的功能，可以根据需要晾晒不同数量的衣物。
另外，新型晾衣架采用防锈材料制造，具有较长的使用寿命。
设计细节可折叠结构新型晾衣架采用可折叠结构，通过在关键部位设置铰链和锁扣等装置，实现晾衣架的折叠和展开。
当不使用晾衣架时，可以将其折叠成较小的尺寸，方便存放在小空间中，如衣柜底部或储物箱内。
可伸缩功能新型晾衣架具有可伸缩的功能，通过在主杆上设置可调节的支撑杆，可以根据需要调整晾衣架的长度。
这样，无论是晾晒较短的衣物还是较长的大件衣物，都可以轻松应对。
防锈材料制造为了解决传统晾衣架易生锈的问题，新型晾衣架采用防锈材料制造。
例如，使用不锈钢作为主要结构材料，可以有效防止晾衣架生锈，延长使用寿命。
实验结果本论文进行了实验，验证了新型晾衣架的设计效果。
实验结果表明，新型晾衣架具有较高的使用效率，能够晾干更多的衣物。
同时，新型晾衣架的折叠和展开操作简便，存储方便。
此外，实验结果还表明，新型晾衣架的防锈性能良好，可长时间使用而不生锈。
结论本论文通过机械创新设计，提出了一种新型晾衣架的设计方案，并进行了实验验证。
实验结果表明，新型晾衣架解决了传统晾衣架使用效率低下、易生锈和占用摆放空间大等问题。
新型晾衣架具有可折叠结构和可伸缩功能，使其使用更加灵活方便。
此外，新型晾衣架采用防锈材料制造，具有较长的使用寿命。
毕业设计晾衣架
毕业设计晾衣架毕业设计晾衣架随着现代生活的快节奏，人们对于生活品质的要求也越来越高。
在家居生活中，晾衣架作为一个常见而重要的家居用品，扮演着不可或缺的角色。
然而，传统的晾衣架设计存在一些问题，如占用空间大、使用不方便等。
因此，我决定以毕业设计的形式，设计一款创新的晾衣架，以满足人们对于更高品质生活的需求。
首先，我将从晾衣架的材质入手。
传统的晾衣架多采用金属材质，虽然坚固耐用，但也存在一些问题。
金属晾衣架使用时间长了容易生锈，而且在潮湿环境下容易滑落。
因此，我决定采用新型材料，如塑料合金或碳纤维等，来制作晾衣架。
这些材料不仅具有耐用性强的特点，而且不易生锈，更加适合在潮湿环境中使用。
其次，我将考虑晾衣架的结构设计。
传统的晾衣架大多采用折叠式结构，虽然方便收纳，但在使用时却不够稳定。
为了解决这个问题，我计划设计一款可伸缩的晾衣架，以适应不同尺寸的衣物。
晾衣架的伸缩机构将采用高强度材料制作，确保伸缩过程中的稳定性和安全性。
此外，我还计划在晾衣架上增加一些人性化的设计。
例如，在晾衣架的顶部设计一个小型的风扇，以加速衣物的风干速度。
同时，我还计划在晾衣架的侧面设计一些小型的挂钩，方便悬挂小物件，如领带、围巾等。
这些细节设计将使晾衣架更加实用和便捷。
此外，我还考虑到晾衣架的使用环境。
在一些小户型的家庭中，空间有限，传统的晾衣架往往占据大量的空间。
为了解决这个问题，我计划设计一款可折叠的晾衣架，以便于收纳和移动。
晾衣架的折叠机构将采用简单而稳定的设计，确保在使用和收纳时的便捷性。
最后，我还将考虑晾衣架的外观设计。
传统的晾衣架设计简单，缺乏美感。
为了使晾衣架更加符合现代家居的审美需求，我计划在外观设计上加入一些时尚元素，如简约的线条和柔和的色彩。
这样不仅可以提升晾衣架的美感，还能使其与现代家居环境更好地融合。
总的来说，我将以毕业设计的形式，设计一款创新的晾衣架，以满足人们对于更高品质生活的需求。
通过采用新型材料、优化结构设计、增加人性化功能、考虑使用环境和注重外观设计等方面的改进，我相信这款晾衣架将能够提供更好的使用体验，为人们的生活带来便利和舒适。
手摇式自动伸缩晾衣架设计说明
合肥学院机械机械创新大赛题目：手摇式自动伸缩晾衣架导师：***班级：08机制（4）姓名：杨展飞，高磊，张东升，邵波日期：2010年12月6号第一章概述及背景一，设计思路我们对机械设计的理解是：机械设计是根据市场需求及实际需要，对机械产品的功能、原理、技术参数进行规划决策并以一定的形式表达出来的过程。
结合机械的组成，我们的设计思路是：1．，考察实际需求。
．．．．．．．．．．．3．，对产．．．．．．．．2．，确定产品功能。
品的执行机构，传动机构，原动机进行设计。
．．．．．．．．．．．．．．．．．．．．4．，．技术参数设计：对产品的材料、尺寸、结构、．．．．．．．．．．．．．．．．．．．．强．度．等进行选择及校核。
．．．．．．．．．我们将按照这个思路对我们这次的作品进行设计。
二，背景我们都有过这样的体验，当我们洗了衣服之后要去晒衣服的时候，首先我们要将衣服一件一件挂在衣架上，然后用举杆一件一件的挂到高处的晾衣杆上。
当要收衣服时候要用举杆一件一件的取下来。
由于晾衣架是固定的，而太阳是转动的，有时候并没有阳光照在衣服上。
遇到这种情况则更不好受，外面在下雨，而主人却不在家，衣服没有人收。
基于以上的想法，我们想，能不能设计一种晾衣架，能自动升降这样就能每次晾衣服收衣服的时候不必再用举杆上下动了。
能不能当太阳移动时，晾衣杆也可以随着阳光移动，让衣物更多的接受阳光的照射。
能不能当下雨的时候，让晾衣杆自动的收进屋里，而避免晒好的衣服又被淋死。
简言之，能不能设计一种晾衣杆，让生活更美好。
第二章工作原理及创新点一，工作原理1，功能的设计我们想要实现的功能有：晾衣杆的自动升降、晾衣杆可以做一定的移动，晾衣杆具有一定的智能功能，当下雨时，能自动移动到没有雨的地方，当然由于智能功能的设计较为复杂我们只能阐述一下原理，具体的设计完成不了。
主要还是自动升降功能与移动功能。
2，执行机构要实现晾衣杆的自动升降，我们选择常用的剪刀片结构，这种结构的好处在于可以实现伸缩。

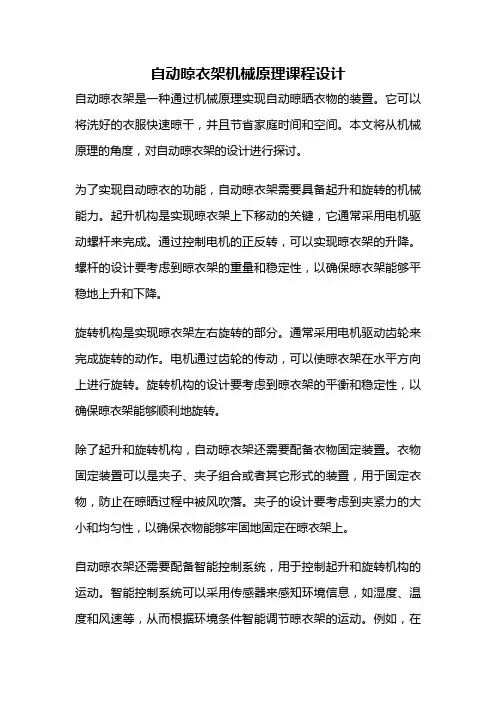

自动晾衣架机械原理课程设计
自动晾衣架机械原理课程设计自动晾衣架是一种通过机械原理实现自动晾晒衣物的装置。
它可以将洗好的衣服快速晾干，并且节省家庭时间和空间。
本文将从机械原理的角度，对自动晾衣架的设计进行探讨。
为了实现自动晾衣的功能，自动晾衣架需要具备起升和旋转的机械能力。
起升机构是实现晾衣架上下移动的关键，它通常采用电机驱动螺杆来完成。
通过控制电机的正反转，可以实现晾衣架的升降。
螺杆的设计要考虑到晾衣架的重量和稳定性，以确保晾衣架能够平稳地上升和下降。
旋转机构是实现晾衣架左右旋转的部分。
通常采用电机驱动齿轮来完成旋转的动作。
电机通过齿轮的传动，可以使晾衣架在水平方向上进行旋转。
旋转机构的设计要考虑到晾衣架的平衡和稳定性，以确保晾衣架能够顺利地旋转。
除了起升和旋转机构，自动晾衣架还需要配备衣物固定装置。
衣物固定装置可以是夹子、夹子组合或者其它形式的装置，用于固定衣物，防止在晾晒过程中被风吹落。
夹子的设计要考虑到夹紧力的大小和均匀性，以确保衣物能够牢固地固定在晾衣架上。
自动晾衣架还需要配备智能控制系统，用于控制起升和旋转机构的运动。
智能控制系统可以采用传感器来感知环境信息，如湿度、温度和风速等，从而根据环境条件智能调节晾衣架的运动。
例如，在天气潮湿的情况下，晾衣架可以调整升降高度，以加快衣物的晾干速度。
为了保证自动晾衣架的安全性，还需要考虑到防止失控的安全措施。
例如，可以在晾衣架上设置限位开关，当晾衣架运动到上下限位时，自动停止运动，避免发生意外。
此外，还可以在电机上设置过载保护装置，以防止电机过载损坏。
总结起来，自动晾衣架的设计需要考虑起升和旋转机构、衣物固定装置、智能控制系统和安全措施等方面。
通过合理设计和配置这些部件，可以实现自动晾衣架的功能，提高衣物晾干的效率和质量。
自动晾衣架的出现，无疑将给家庭生活带来更多的便利和舒适。
Bsabs“机械毕业设计方案”衣架的模具设计方案[qq提供]
![Bsabs“机械毕业设计方案”衣架的模具设计方案[qq提供]](https://img.taocdn.com/s3/m/a3aad544af1ffc4ffe47acc7.png)
生命是永恒不断的创造，因为在它内部蕴含着过剩的精力，它不断流溢，越出时间和空间的界限，它不停地追求，以形形色色的自我表现的形式表现出来。
－－泰戈尔毕业设计（论文）题目名称：衣架的模具设计年级：层次：□本科□专科学生学号：指导教师：学生姓名：技术职称：学生专业：机电一体化技术学习中心名称：****大学网络教育学院制毕业设计（论文）任务书题目名称衣架的模具设计题目性质□√真实题目□虚拟题目学生学号指导教师学生姓名专业名称机电一体化技术技术职称讲师学生层次高起专学习中心名称年月日毕业设计（论文）内容与要求：1、本课题是《塑料衣架模具的设计和典型模具零件的数控加工》。
通过对塑件材料、质量、体积的分析与计算，合理选用注塑机，并对各个参数进行了校核，设计出一副合理，经济，适用的塑料注塑模具。
2、该衣架设计中，注射模具只有一个分型面，分型面的形状采用平直分型面，将分型面选在塑件外形最大轮廓处；并使塑件在开模后留在动模一侧，有利于塑件的顺利脱模，分型面的选择保证了塑件的尺寸精度和表面质量，有利于模具的加工，有利于排气，符合设计原则。
3、本设计采用利用模具零件配合间隙排气：利用各种间隙排气，利用分型面的间隙排气，利用型心和顶杆的间隙排气，利用侧抽芯和凹凸模的间隙排气。
4、本设计采用了组合式当中的嵌入式凹、凸模结构。
此结构的凹模和凸模是指在模板上加工沉孔，将成型镶块镶入。
用螺栓将模板和镶块连接的结构形式。
其特点是加工方便，易损件便于更换。
毕业设计领导小组负责人：（签字）2008年 3 月 1 日毕业设计（论文）成绩考核表3、毕业答辩专家组评语摘要在现代生产中，模具是大批量生产各种产品和日用生活品的重要工艺装备，它以其特定的形状通过一定的方式使原料成型。
由于模具成型具有优质、高产、省料和成本低等特点，现已在国民经济各个部门，特别是汽车、拖拉机、航天航空、仪器仪表、机械制造、家用电器、石油化工、轻工日用品等部门得到极其广泛的应用。
机械创新设计论文_新型晾衣架(1)(1)(1)
一、设计名称：智能折叠伸缩防雨晾衣架二、研究现状分析：目前人们所使用的晾衣架多为不能随外界环境变化而自动收缩的传统类型。
假如住户是双职工．或者住户，有事在外，那么如果下雨或者夜晚，传统类型的晾衣架，就做不到使晾晒在室外的衣物避雨、避露水的功能。
炎热夏日．上班族通常是把衣物晾晒在室外一整天。
住户：即使在家．为了减少麻烦。
也很少在夏日的正午把衣物收回室内。
等气温下降之后再把衣物拿出去晾晒。
暴晒对衣物的损伤极大。
现在晾衣架类型主要有：固定型、折叠伸缩式、手动升降型和自动升降型四种。
在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。
但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。
晾晒衣服是生活中经常会遇到的活动，针对这一频繁而单调的工作，如果晾衣架是固定的，无疑增加了辛苦程度，而且还伴有危险。
以前，晾衣架最简单的一种是一根竹竿固定或悬挂在屋顶板下、窗外等地方；现在的居民很多是在天花板下焊接一根铁管作为晾衣架的挂具，晾衣服时，必须将衣服一件一件地穿上衣架，再用杈子将衣服挂在铁管上，工作效率低，又不方便，时常将衣服掉地弄脏，而且还不能充分利用阳光。
而目前市场上所卖的自动晾衣架只能满足单一的升降或单一的收缩功能，但升降功能只能解决挂衣服费力的问题却不能很好的利用阳光资源，而收缩功能刚好相反，只能解决充分利用阳光资源但不能解决费力这个问题。
本实用新型晾衣架正是基于上述的考虑设计的。
针对目前这种情况，我想设计一款实用的可折叠伸缩防雨晾衣架，希望能为所有的家庭主妇带来方便。
三、方案总体描述，拟实现的功能与应用场合及特点：1、明确设计任务，编写设计任务书：智能折叠伸缩防雨晾衣架的设计任务书机械系统的能量流图E I —— 电源输入到机械系统的能量；E C —— 克服工作机构负载而作功的能量，是机械系统的有效能；E S —— 系统广义储能，是机械系统工作过程中系统储能和释放能量的代数和；E L —— 系统损耗的总能量，包括驱动系统和机械传动部件中的各种能量损耗。
机械创新设计之新型晾衣架
机械创新设计之新型晾衣架作者:--------------- 日期：机械综合创新实验新型晾衣架的设计目录、摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、设计灵感．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三、设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．2四、比较创新．．．．．．．．．．．3五、机构简图．．．．．．．．．．．．．．．．．．3六、悬挂式可折叠伸缩的晾衣架．．．．．．．．．．．．．．．．．．．．．．4七、附图．．．．．．．．．．．．．．．．．．．．．．7新型晾衣架的设计一摘要：本实用新型晾衣架，主体部分为两套并行的四杆机构，俟干机构由上下摆杆中间杆和下摆组成。
在两组下摆杆之间设置晾衣框架，晾衣框架的下面设置衣架挂环。
在两组上摆杆之间设置固定连杆。
四杆机构由上摆杆，下摆杆和中间组成，且上摆杆比下摆杆短。
在晾衣架的下面可以挂衣服。
本实用新型结构简单，易于加工制作，成本较低，而且实用效果很好。
二设计灵感：在目前的人们日常生活中，由于高楼住宅越来越普遍，晾衣服的确成了一个问题。
在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。
但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。
本实用新型晾衣架正是基于上述的考虑设计的三设计原理：它的主体比分为两套并行的四杆机构，四杆机构由上摆杆 1 中间杆2 ，下摆杆3 组成。
在两组下摆杆3 之间设置晾衣架4 。
晾衣架4 的下面设置衣架环5 ，在两组上摆杆1 直接按设置固定连杆6 ，上摆杆1 和下摆杆3 分别通过铰链7 连接到阳台上，上摆杆1 比下摆杆3 短，以为这样可以是晾衣架在挂衣服的状态下自由固定，即自锁。
在晾衣架的两组上摆杆1 之间的固定连杆6上可以放置防雨布，它的防雨和遮阳的作用，晾衣架的衣架挂环5 可以挂衣服，并且利用四杆机构的自锁性，自动固定晾衣架。
便捷式自动晾衣架设计【毕业作品】
便捷式自动晾衣架设计摘要：传统的晾衣架就是一固定的晾衣杆，挂取衣物非常麻烦吃力，现今，家用的晾衣架越来越趋于自动化，出现了手摇式晾衣架和电动式晾衣架，其中，电动晾衣架因具有占用空间小、操作省力、使用便捷等优点，受到越来越多家庭的青睐。
电动晾衣架包括有晾衣杆、晾衣杆两端的绳索和用以控制绳索绕卷的控制装置，其中，为防止输超出移位，两端一般都放置行程开关，电机带动丝杠转动，晾衣杆就自动的前进、后退：智能晾衣架的机械部分是在普通拉杆式晾衣架两支撑杆的端部各安装一个滑轮。
滑动杆与最前外面的晾衣杆固定连接。
滑动杆的另一端连接到与直流电动机相连的转轴上，通过电动机的正反转达到晾衣架的伸缩效果。
其控制部分的电路CPU采用89C2051单片机。
利用温度、雨水、光敏等传感器，达到下雨时自动收回，雨后自动伸展；气温高于设定值时自动收回，低于设定值时自动伸展；夜晚自动收回，白天自动伸展的功能。
关键词：智能衣架，单片机Design of Portable automatic clothes hangerAbstract：Traditional dryer is a fixed airing, hanging clothes very difficult trouble, today, the home of the dryer is more and more tend to automation, a wind-up dryer and electric type dryer, the electric dryer because of has a small footprint, easy operation, the advantages of convenient use, favored by more and more families. Electric dryer consists of airing, airing on both ends of the rope and a rope around the volume control device to control, among them, in order to prevent lost out of shift, both ends are generally placed travel switch, the motor drive screw rotation, automatically put forward and backward: intelligent clothes-horse mechanical part is in ordinary lever type dryer two end of support bar on each install a pulley. Sliding rod and the top outside the airing of fixed connection. On the other side of the sliding rod connected to the connected to the dc motor shaft, motor through positive and negative to convey to the scale effect of dryer. The control part of the circuit USES the 89 c2051 single chip microcomputer CPU. Using, such as temperature, rain, photosensitive sensor to automatically when it rains, the rain automatic tension; The temperature is higher than the set value automatically withdraw, below the set value automatically extend; Night back automatically, automatic stretch during the day.Keywords：intelligent hangers, chip microcomputer目录1 绪论 (1)1.1 智能衣架研究的目的及意义 (1)1.2 智能系统的材料选择 (2)2 自动晾衣架的机械部分设计 (3)2.1 自动晾衣架的机械原理 (3)2.2 滚珠丝杠的选择 (3)2.2.1滚珠丝杠的特点 (4)2.2.2滚珠丝杠的支撑 (4)2.3轴承的选择 (5)2.3.1直线轴承 (5)2.3.2深沟球轴承 (6)3自动晾衣架的机械部分计算及校核 (8)3.1 设计思想 (8)3.2 初选电机减速器系统方案 (8)3.3电动机类型选择 (8)3.4 电动机功率的选择 (8)3.5 确定电动机型号 (9)3.6 V带的设计计算 (9)3.6.1 传动比的分配 (9)3.6.2各轴的转速、功率和转矩 (9)3.7 带传动方案的确定 (10)3.8带传动设计计算 (11)3.9带轮的结构设计 (12)3.10机械部分的校核 (14)4电气部分设计 (17)4.1自动晾衣架的电路图及简介 (17)4.2各元件的介绍及编程 (17)4.2.1压力继电器 (17)4.2.2 PLC的原理介绍及编程 (19)4.2.3 行程开关 (21)4.2.4光敏传感器 (23)4.2.5 湿度传感器 (26)结论 (29)参考文献 (30)致谢 (31)1.绪论1.1 智能衣架研究的目的及意义近十年来随着国内经济高速发展及房地产的快速扩张，直接促进了装修家居行业飞速发展，其中晾衣架市场已顺势脱颖而出，十年间得以迅猛发展。
