数字高清图像拼接控制器使用说明书__v1.0
MIG-630系列切换台使用说明书-V1.0
丌得对本产品上安装癿软件迚行更改、反编译、反汇编、解密戒者迚行反向工程， 以上行为均属远法。
特性
同时支持 10 路信号输入（可扩展为 12 路）； 支持 3 组图像输出（DVI+VGA）接口，包括一路主输出和 2 路预监； 支持 1 路 Logo 输入和 1 路黑背景输入； 支持多种切换效果，瞬间切换，淡入淡出，划像，边沿溶解，切换时间可调； 支持图文叠加、抠图合成功能，方便实现字幕叠加、图像合成效果； 内部多图层处理，最多支持 3 画面同时输出； 支持多路模板癿存储和调用；
5
功能介绍
概述
MIG-630 系列产品是针对显示系统开収癿视频切换台，采用了业内顶尖癿图像 处理芯片，内部 12 位数字处理，图像更清晰，色彩更丰富。
先迚癿隔行运动图像自适应处理技术，消除视频图像运动拖尾和锯齿现象，对亍 普通癿 PAL/NTSC 视频，输出图像更加清晰细腻，对亍高清癿 1080i 信号，输 出癿图像细节丰富，色彩饱满，图像质量处亍业界领先水平。
掉。 当您要加入硬件设备到本产品中戒者要去除本产品中癿硬件设备时，请确认所有
癿信号线和电源线已事先拔掉。 在迚行任何硬件操作之前，请事先关闭切换台电源，并通过触摸接地表面来释放
您身上癿静电。 请在干净、干燥、通风癿环境中使用，丌要将本产品放入高温、潮湿等环境中使
用。 本产品为电子类产品，请进离火源、水源以及易燃、易爆癿危险品。 本产品内有高压部件，请丌要打开机箱戒者自行对本设备迚行维修。 如収现有冎烟、异味等异常情况，请立刻关掉电源开关，并不经销商联系。
全高清数模混合视频切换台
使用说明书 △! 使用视频切换台之前，请先仔细阅读此使用说
明书并将之妥善保存以备日后参考。
数字相机控制器的说明书
数字相机控制器的说明书一、简介数字相机控制器是一种用于控制数字相机拍摄和调节参数的设备。
本说明书将详细介绍数字相机控制器的功能、操作方法以及相关注意事项。
二、功能特点1. 远程控制：数字相机控制器能够通过无线方式远程控制相机的拍摄。
用户只需操控控制器即可对相机进行遥控拍摄，方便快捷。
2. 参数调节：控制器配备了丰富的参数调节选项，包括曝光时间、光圈大小、ISO感光度等。
用户可根据实际拍摄需求对这些参数进行灵活调整。
3. 拍摄模式切换：控制器支持不同拍摄模式的切换，如单拍模式、连拍模式、定时拍摄等。
用户可根据需要选择合适的拍摄模式。
4. 视频录制控制：控制器还可用于控制相机的视频录制功能，用户可以启动和停止视频录制，并进行必要的参数调节。
5. 可视化界面：控制器配备了易于操作的可视化界面，用户可以直观地了解相机当前的参数设置，以及通过界面进行调整。
三、操作方法1. 连接相机：首先，确保数字相机处于开机状态，并启用其无线连接功能。
然后，在控制器上启动无线连接功能，并进行相机与控制器的配对操作。
一旦连接成功，控制器将能够对相机进行远程控制。
2. 参数调节：通过控制器的调节按钮或触摸屏界面，用户可以实时调整相机的曝光时间、光圈大小等参数。
调整后的参数将立即生效并反映在相机的拍摄效果中。
3. 拍摄操作：控制器上配有拍摄按钮，用户可通过按下按钮完成拍摄操作。
在启用连拍模式时，按住按钮将连续拍摄多张照片。
4. 视频录制：若需录制视频，用户可进入视频录制模式，并通过控制器上的录制按钮启动和停止录制。
同时，也可对视频的分辨率、帧率等参数进行调节。
四、注意事项1. 保持稳定：在进行远程控制拍摄时，需保持相机和控制器之间的稳定连接，以确保指令的传输和执行准确无误。
避免干扰源和障碍物干扰信号传输。
2. 电池管理：及时检查控制器的电池电量，并确保电量充足。
在长时间不使用时，建议将电池取出，以免电池损坏。
3. 操作环境：在使用控制器时，应保持环境光线适宜，并避免高温、潮湿等恶劣条件。
液晶拼接操作说明书含拼接器控制系统
1，打开拼接控制器，双击桌面上的图标，如下图：2，打开之后进入登录界面，用户名是 ADMIN，口令为空，点击“确定”即可进入软件。
3，进入软件主界面，如下图。
软件分为 3 个模块，菜单栏分别是“处理器”，“主功能区”和“工具”。
4，首先，选择“主功能区”下“通讯”设置。
打开“通讯设置”，若是选用 NET 连接，点击“选用 NET 连接”，设备默认的 IP 地址是 192.168.1.65，端口号是 1024。
若是串口连接的话，点击“选用 COM 连接”，选用正确的 COM 口，波特率默认情况下为 9600。
选择完之后，点击“确定”。
（电脑的串口察看，右键计算机属性，选设备管理器，）则COM20为本计算的端口号。
5，设置完通讯参数，点击菜单中的“连接处理器”以连接设备。
如下图。
6，通迅成功后点“拼接”物理屏幕选 3*4,分辨率为1366*768,,拼接墙只选拼接墙1就可以了。
7，信号源管理，当通迅成功后，信号源中的信号源会表成绿色，表示有信号接入，灰色表色无信号接入。
8；单击某一信号源，然后在窗口拖动，即可显示该信号源，拖动窗口四边，即可改变大小及方位。
5，预案管理：，当设置好整体的屏幕图像后，可以点击“保存”，保存当前的预案，如果要调用某一预案，可以选中后点击“打开”，6，屏幕控的开关屏，点击“开屏”后屏幕在5－6秒后打开，不用重复点击，点“关闭后立即会关闭”但不要立刻关闭电源，需等风扇停止后再断开电源，不然屏体过热，容易损坏。
若以上操作都可正常显示，图像正常，则不必更改以下的设置1，屏软件在随机配送的光盘里，找到安装文件夹，点击图标运行。
出现程序操作界面：根据安装软件版本不同，上图示例中的界面及其容可能会存在某些差别，可咨询我们的相关的售后服务人员。
上图中用红色字体标出操作界面的各部分的功能说明：1. 菜单区：一些相关的菜单功能选择执行区。
2. 操作区：每一个方格单元代表对应的控制屏幕，可以通过鼠标或键盘的点选，拖拉的方式选择相应控制单元。

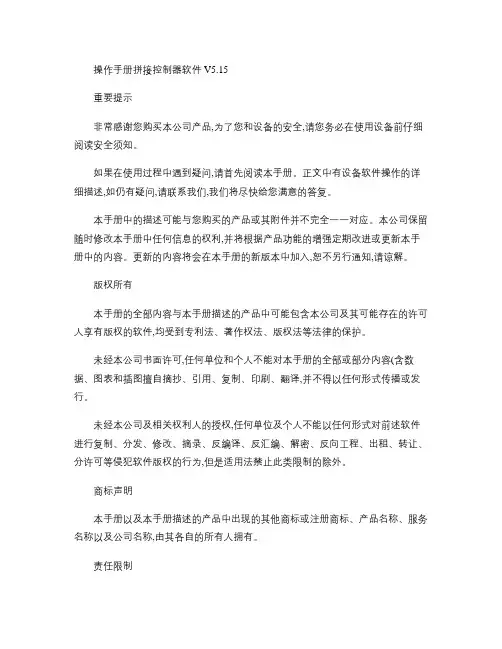

拼接控制器软件操作手册_图文(精)
4.1.1.保存场景为预案(38
4.1.2.手动新增预案(39
4.2.大屏幕控制(41
4.2.1.大屏设置(41
4.2.2.大屏直通模式(44
4.3.多组屏功能(45
4.4.独立监视器设置(46
4.4.1.监视器组显示设置(46
4.4.2.操作监视器组(47
4.5.矩阵联控(48
4.5.1.矩阵连接设置(48
4.5.2.输入端口联接设置(49
4.5.3.信号源列表设置(50
4.5.4.拼接器矩阵联动(52
4.5.5.大屏直通矩阵联动(52
4.5.6.小监视器组(54
4.6.预监功能(52.显示设置(55
4.7.网络抓屏(56
4.7.1.网络抓屏输入卡(57
2.2.1.注册(5
2.2.2.登陆(5
2.2.3.通讯(6
2.3.软件卸载(8
3.软件基础功能(10
3.1.主界面(10
3.2.参数设置(10
3.2.1.通讯设置(10
3.2.2.输出设置(13
3.2.3.拼接设置(14
3.2.4.用户管理(19
3.2.5.许可(21
3.2.6.注册(23
3.3.窗口管理(23
4、安装本软件时请关闭其它正在运行的程序,以确保本软件能够正常的安装。
手册修改记录
修改日期修改人员修改位置修改前内容概述修改后内容概述备注
1.软件简介(1
1.1.关于本手册(1
1.2.关于软件(1
1.3.功能特性(1
1.4.适用环境(1
2.软件安装、启动与卸载(3
2.1.软件安装(3
2.2.软件启动(5
3.3.1.虚拟大屏操作(24
F2D-Super电影到数字转换器v1.0用户手册说明书
10. Edit Image Orientation (12)11. Change Image EV (Exposure Value) and RGB Color ... 13 12. Convert Film to Digital File ... 13 13. Playback and Edit Converted Image Files ... 14 14. Connect F2D-Super to Computer to Upload Image Files ... 16 15. Upload Image Files to PC and Delete the Uploaded Files ... 16Technical Support ... 17Specifications ... 18Caution ... 19One-Year Limited Warranty (United States Only) ... 19Warranty Exclusions ... 21Other Limitations (22)Thank You for Choosing Wolverine and Quick Start ... Back Cover 1Introduction Thank you for purchasing Wolverine F2D-Super Film to Digital Converter . You can take stacks of film and convert them into digital images to preserve them forever. Wolverine has created a simple-to-use device to convert your film into high mega pixel digital images in seconds. No computer or software is needed. Plug the F2D-Super into an outlet or a USB port; all images are saved to memory or optional SD/SDHC memory card. The F2D-Super can be connected with your Windows PCs or Mac computer system to upload converted and saved digital images through USB ports.Before Using F2D-SuperThis section provides important safety information that you should read before using your F2D-Super.Do not drop or handle too aggressively as it may cause damage to the device.Do not allow the device to come into contact with water or other liquids. In the event that water or other liquids enter the interior,..2immediately turn off the device. Continued use of the device may result in fire or electric shock.Do not handle the device with wet hands. Doing so may cause electric shock and damages to the unit.Do not place the device close to any equipment generating strong electromagnetic fields. Exposure to strong magnetic fields may cause malfunction or data corruption. Do not expose the device to extreme temperatures, humidity or vibrations, which may cause damages to the device.Do not open the outer casing. This unit does not require batteries or contain user serviceable parts.Do not move or disconnect the device from the computer while the device is reading/writing data. This may cause damages to the data and/or the device.Under no circumstances should user try to repair the device. Doing so may cause electric shock and void the warranty.Warranty will be voided if the device is mishandled. Please take care in handling the device. Wolverine Data is not responsible for.......3consequential damages, including loss of data. Always back up all data. For full warranty statement see the end of this manual.Wolverine Data has no obligation to repair, replace or issue refunds without a Return Merchandise Authorization (RMA) number and the original purchase receipt of the defective product.Repairs or replacement service will not be offered to products that were misused, scratched, repaired without authorization, or any other reasons beyond the range of intended use.Replacement product may be either new or refurbished, provided that its functions are at least equal to that of the product being replaced.Wolverine Data is not responsible for any data stored on the returned product, please backup any data prior to ship back the unit.All out of warranty repairs are subjected to repair fee. Please contact your dealer or Wolverine Data for current charges....B power adapter, USB to order extra adapters, inserts, or optional accessories, SD memory card, .. . .86. Set Film Type E nsure the Film Type setting is correct, or you will see X-ray-like image on the viewer. Refer to File Type Table on page 9. The film type setting will remain until changed even when F2D is powered off. 1. At Film Type menu, press OK/Enter key.2. Press Left or Right key to highlight Color Negatives or Slides Positive or B&W Negative then press OK key to select .3. Press Left or Right key to highlight the type of film then press OK .. Film Type - Selects type of film to convert, refer to Film Type Table on page 9. Delete All - Deletes all files in the internal memory or the inserted SD/SDHC card . Convert - C onverts film to digital image . Playback - Reviews all converted images stored in memory . USB MSDC - Communicates with PC or Mac to upload converted images files to a computer . Language - Sets menu in English or Japanese 97. Select Proper Adapter or/and InsertSelect proper Adapter or/and Insert to convert your film, refer to File type tableabove. If 110 Insert or Super 8 Insert is selected, Film Type Color Negative 110126KPK 135Slide Positive Super 8110126KPK 135B&W (black &white)110126KPK 135Format Film Width 16 mm 26 mm 35 mm 8 mm 16 mm 26 mm 35 mm 16 mm 26 mm 35 mm Negative Adapter & 110 Insert Negative Adapter only Negative Adapter & 110 Insert Negative Adapter only Negative Adapter & Super 8 Insert Slide Adapter only Adapter or/and Insert to Use * Popular types in Bold & Italic File Type Table14. Connect F2D-Super to Computer to Upload Image Files15.18Specifications Lens: F/3.48, f=5.12LCD:2.4 inch LTPS LCD DisplayExternal memory: SD/SDHC card Exposure: Auto Color balance: Auto Resolution: 20 MP Data conversion: 24 bits per color channel Convert method: Single passLight source: backlight Power: Powered from USB/5V adapter Interface: USB 2.0Dimension: 103 x 90.5 x 104 mm Weight: 215 gLanguage: English and Japanese 19Caution This device complies with part 15 of the FCC Rules.Changes of modifications not expressly approved by Wolverine Data could void the user 's authority to operate the equipment.One-Year Limited Warranty (United States Only)Wolverine Data manufactures its hardware products from parts and components that are new or equivalent to new in accordance with industry-standard practices. Wolverine Data warrants that the hardware products it manufactures will be free from defects in materials and workmanship. The limited warranty term is one year beginning on the date of invoice, as further described in the following text. Damage due to shipping the product is covered under this limited warranty. Otherwise, this limited warranty does not cover damage due to external causes, including accident, abuse, misuse, problems with electrical power, servicing not authorized by Wolverine Data, usage not in accordance with product instructions, failure to perform required preventive maintenance, and problems caused by use of parts and components not supplied by Wolverine Data.The warranty extends only to the first consumer purchaser, and is not transferable. This limited warranty does not cover any items that are in one or more of the following20categories: software; external devices (except as specifically noted); accessories or parts added to a Wolverine Data system after the system is shipped from Wolverine Data or its resellers; accessories or parts that are not installed in the Wolverine Data factory. During the one-year period, beginning on the invoice date, Wolverine Data will repair or replace products returned to Wolverine Data's facility.To request limited warranty service, you must contact Wolverine Data's Technical Support Services within the limited warranty period. Refer to the section titled TECHNICAL SUPPORT to find the appropriate telephone number for obtaining customer assistance. If limited warranty service is required, Wolverine Data will issue a RMA (Return Material Authorization) Number. You must ship the products back to Wolverine Data in their original or equivalent packaging, prepay shipping charges, and insure the shipment or accept the risk of loss or damage during shipment. Wolverine Data will ship the repaired or replacement products to you freight prepaid if you use an address in the continental United States, where applicable. Shipments to other locations will be made freight collect.To obtain service, you must include: (a) a copy of your receipt or other comparable proof of purchase; (b) a written description of the problem; (c) your address and telephone number; (d) Write the RMA number on the outside shipping packaging. NOTE: Wolverine Data uses new and reconditioned parts made by various manufacturers in performing limited warranty repairs and building replacement products. If WolverineData repairs or replaces a product, its limited warranty term is not extended.21Warranty Exclusions Normal Wear and TearPeriodic maintenance, repair and replacement of parts due to normal wear and tear are excluded from coverage.Abuse and Misuse Defects or damage that result from: (a) improper operation, storage, misuse or abuse, accident or neglect, such as physical damage (cracks, scratches, etc.) to the surface of the product resulting from misuse; (b) contact with liquid, water, rain, extreme humidity or heavy perspiration, sand, dirt or the like, extreme heat, or food; (c) use of the products or accessories for commercial purposes or subjecting the product or accessory to abnormal usage or conditions; or (d) other acts which are not the fault of Wolverine Data, are excluded from e of Non-Wolverine Converter's AccessoriesDefects or damage that results from the use of Non-Wolverine Converter's accessories or other peripheral equipment are excluded from coverage.Unauthorized Service or Modification Defects or damages resulting from service, testing, adjustment, instillation, maintenance, alteration, or modification in any way by someone other than Wolverine Data are excluded from coverage.22Altered Products Product or accessories with (a) serial numbers or date tags that have been removed, altered or obliterated; (b) broken seals or that show evidence of tampering; (c) mismatched board serial numbers; or (d) nonconforming or non-Wolverine Data parts or accessories, are excluded from coverage.Other Limitations Any implied warranties, including without limitation the implied warranties of merchantability and fitness for a particular purpose, shall be limited to the duration of this limited warranty, otherwise the repair, replacement or refund as provided under this express limited warranty is the exclusive remedy of the consumer, and is provided in lieu of all other warranties, express or implied. In no event shall wolverine data be liable, whether in contract or tort (including negligence) for damages in excess of the purchase price of the product, accessory or software, or for any indirect, incidental, special or consequential damages of any kind, or loss of revenue or profits, loss of business, loss of information or data, software or application with the ability or inability to use the product, accessories or software to the full extent these damages may be disclaimed by law. Some states (or jurisdictions) do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusion or limitation may not apply to you.Thank you for choosing Wolverine!Having difficulty using this product? Please try the following options:..Call us at 949-458-9888 M-F 9:00-5:00 Pacific Time E-mail our technical support staff at ************************* Quick Start 1. Attach power cord 2. Insert SD/SDHC memory card - Optional step 3. Turn on F2D-Super 4. Press Left or Right keys to select film (Negative, Slide, B&W) 5. Press OK to confirm the selection 6. Insert proper Adapter from right side, feed the film into the slot 7. Edit image orientation, EV and RGB if required - Optional step 8. Press Convert key to convert film to digital 9. Press OK key to save image10. Feed slide or push in film, repeat steps from 7 for next Convert Go to to join our Mailing List to receive our exclusive coupon offers。
拼接控制器使用手册
北京博睿联创科技发展有限公司Video Windows System使用手册重要提示——为了您和设备的安全,请您在使用设备前务必仔细阅读产品说明书。
——如果在使用过程中遇到疑问，请首先阅读本说明书。
正文中有设备操作的详细描述，请按书中介绍规范操作。
如仍有疑问，请联系我们，我们尽快给您满意的答复。
——本说明书如有版本变动，恕不另行通知，请见谅！1安全说明电源：请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。
不能使用无保护地的电源，电源线的接地脚不能破坏。
断电：需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉电源插头等，以确保您和设备的安全。
线缆：不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止出现漏电或短路等危险。
信号线连接：从设备上插、拔信号线时，设备需要断电，以免损坏设备。
带电插拔造成的损坏不在保修范围。
散热孔：设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成火灾等危险。
设备安置：应合理安置设备，如装入标准机架、机箱、机柜，或放置在稳固平整的工作台面上，防止设备跌落。
环境：设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部。
维修：所有的维修工作应由专业维修人员完成，未经培训不要尝试自己维修设备。
为防止电击危险，不要擅自打开机壳。
其他安全注意事项：1.设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；2.严禁水滴或水溅，严禁在设备上放置任何装有液体的容器物品；3.为预防火灾，禁止设备靠近火源；4.为了充分通风，设备前后面板至少应保持 20CM 的空隙；5.设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，由专业维修人员处理；6.在有雷电或长期不用的情况下，请拔掉电源插头；7.不要从本设备通风孔塞入任何物体，以免造成设备损坏或触电；8.不宜将本设备放置于近水或其它潮湿的地方使用；9.不宜将本设备放置于散热片附近或其它高温地方使用；10.请妥善整理放置电源线，以防破损；11.下列情况，应拔掉本设备电源插头，由专业维修人员处理：1) 插头电源线损坏或磨损时；2) 有液体溅入本设备时；3) 本设备跌落或机箱损坏时；4) 本设备出现明显功能异常或性能变化时。
拼接控制软件说明(正式版)
拼接控制软件说明实现原理：拼接是对输入信号抓取的画面进行选择，例如本来是整个画面，现在只是抓取了四分之一的画面，然后把抓取的信号输入到其中一块屏，其他抓取的画面输入了其他屏幕，这样实现了画面的放大。
本软件可以最大实现15X15的拼接幕墙，对不同的信号源，包括AV，VGA，YPBPR，HDMI，SVIDEO，都支持拼接操作。
线路连接：电脑端安装了控制软件之后，是通过RS232串口信号与驱动板进行通信，从而实现拼接控制。
由于现在很多电脑都没有串口，所以需要用到USB转串口的器件（需要装驱动）。
如果有串口，直接接串口就行了。
串口连接简图对于串口转网口的连线这一块，有些特别需要注意的地方。
串口的第三根针接到网口(驱动板的那个网口)的第一根针，串口的第五根针接到网口的五根针。
各串口板之间的连接各串口板是采用环通输入输出，以2X2为例，如下图显示。
拼接串口板连接实例(2X2)PC RS232屏幕端设置1.烧录完程序后，“MENU”+“Picture mode”进入工厂菜单，在“EEPROM”进入下一级菜单，里面有个“FACTORY RECALL”，按左右键进行复位操作。
同时按“MENU”进入主菜单，在“系统”子菜单，有个“系统初始化”，同样按左右键进行复位。
2.行地址和列地址一定要设置正确,在下文会再提及。
屏幕的行列地址与控制软件的格子一定要对应好，才能受控制。
因为这个行列地址没设置好，是造成拼接控制的最常见原因。
ID码同样需要进行设置，在下文同样会提及到。
3. 在主菜单“系统”里面“系统初始化”的下面有一项“初始地址码”，设定好初始值，可以相应改变行地址、列地址、ID码的值。
例如在3X3的模式下，把“初始地址码”设为7，则“行地址、列地址、ID码”在系统复位后，会变成“3,1,7”。
加快了设置效率。
常见问题:1. 如果有时控制软件出现假死情况,即用鼠标点不了按键，可以尝试把控制软件关闭再打开。
2. 如果烧完程序，可以看到菜单，但是接信号却是黑屏。
MIG-CL9400 系列视频拼接器 使用说明书
MIG-CL9400系列 视频拼接器使用说明书V1.0△!使用本LED 视频处理器之前，请先仔细阅读此使用说明书并将之妥善保存以备日后参考。
未经本公司书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本手册部分或全部内容。
不得将本手册以任何形式或任何方式（电子、机械、影印、录制或其他可能的方式）进行商品传播或用于任何商业、营利目的。
本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
除非有特别约定，本手册仅作为使用指导，本手册中的所有陈述、信息等均不构成任何形式的担保简介 (1)商标信用 (1)关于软件 (1)产品特点 (2)安全须知 (2)功能介绍 (3)概述 (3)技术规格 (4)拼接器前后面板介绍 (6)MIG-CL9403前面板介绍 (6)MIG-CL9403后面板介绍 (7)MIG-CL9404前面板介绍 (9)MIG-CL9404后面板介绍 (10)MIG-CL9408前面板介绍 (12)MIG-CL9408后面板介绍 (13)板卡介绍 (15)控制类 (15)输出类 (16)输入类 (17)本机系统菜单 (20)状态图标 (21)菜单浏览 (21)主菜单 (22)状态信息 (23)功能设置 (24)通讯设置 (25)菜单语言/Language (26)关于迈普视通 (27)上位机软件 (28)运行环境 (28)安装与卸载 (29)安装过程 (29)卸载过程 (31)打开软件 (32)连接提示窗口 (33)主程序窗口 (34)导航窗口 (40)使用软件 (41)准备工作 (41)新建工程 (42)保存工程 (48)打开工程 (49)加深理解 (50)上位机软件界面详细介绍 (52)图层相关界面及操作 (52)输入源相关界面及操作 (54)输出端口相关界面及操作 (58)场景相关界面及操作 (62)系统状态界面 (63)保修说明 (64)整机保修 (64)非保修规定 (64)快速使用指南 (65)感谢您购买本公司的MIG-CL9400系列视频拼接器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字高清图像拼接处理器使用说明书V1.0注：在使用产品前，请您仔细阅读此《使用说明书》，并请您妥善保管。
全数字高清图像处理器使用说明书目录目录 (I)一、安全注意事项 (1)二、产品简介 (2)2.1系统连接图 (2)2.2技术参数 (2)2.3产品尺寸(单位MM) (3)2.4产品特点 (3)2.5主要功能 (5)三、硬件结构及操作说明 (7)3.1产品立面图 (7)3.2前面板结构图 (7)3.3后面板结构图 (8)3.4硬件操作说明 (9)四、软件操作说明 (10)4.1软件安装 (10)4.2软件启动 (10)4.3窗口的相关操作 (12)4.3.1 打开窗口 (12)4.3.2 改变窗口大小及位置 (12)4.3.3 窗口菜单操作 (12)4.3.4 窗口清空 (14)4.3.5 窗口新建 (15)4.3.7 改变窗口层次 (15)4.4模式存储与调用 (16)4.4.1 模式存储 (16)4.4.2 模式调用 (16)4.4.3 模式循环 (17)4.5信源管理 (18)4.6亮度对比度调整 (18)4.75W模块（部分型号适用） (19)4.8其它功能设置 (19)4.8.1 设置 (20)4.8.2 信源 (20)4.8.3 模块 (21)五、RS232通信端口和内场景调用协议 (21)5.1RS232连接 (21)5.2内场景调用协议代码 (22)六、常见故障排除与维护 (23)一、安全注意事项危险设备内有高压，非专业人员不得打开机箱盖，以免发生危险。
警告1、本设备严禁遭受水滴或水溅，严禁将任何化学品或液体洒在本设备上或置于设备附近；2、为预防火灾，本设备禁止靠近火源；3、为了保持通风良好，本设备面板周围至少应保持≧20cm 的空隙；4、本设备如发出怪异噪音、怪味或冒烟，应立即拔掉电源插头，并与设备供应商联系；5、严禁带电拔插DVI 信号线缆。
注意1、使用产品前请仔细阅读本说明书，并妥善保存以备后用；2、拆开产品包装箱后请对照装箱清单核对实物是否有错漏，如有，请尽快通知设备供应商更换补齐，以免影响您的使用；3、在有阴雨潮湿天气或长期不用的情况下，请拔掉电源插头；4、本产品不适合非专业人员操作调试，使用者须接受专业人员指导；5、不要从本产品通风孔塞入任何物体，以免造成设备损坏或触电；6、不宜将本产品放置于近水或其它潮湿的地方使用；7、不宜将本产品放置于散热片或其它高温地方使用；8、请妥善整理放置电源线，以防破损；9、如下列情况，应立即拔掉设备电源插头，并通知设备供应商处理：1）有液体溅入本设备时；2）本设备被跌落或机箱损坏时；3）本设备出现明显功能异常或性能变化时。
二、产品简介全数字高清图像处理器系列是由本公司研发的最新型图形图像控制器，将多样化的数字/模拟图像、视频源连接至大屏幕拼接墙体、监控系统或其它显示终端上，采用全新的模块化概念，单机可自由组合输入输出模块，多台机器无缝级联实现控制和信号传输的连接。
2.1 系统连接图图2.1处理器系统连接图2.2 技术参数表2.1技术参数表2.3 产品尺寸(单位mm)表2.2机箱产品尺寸注：1、以上产品尺寸均为理论值，实际尺寸请以实物产品为准；2、上述尺寸均精确到1mm，误差±1mm，如有脚垫，H加13mm。
2.4产品特点1可靠性高全高清处理器采用模块化的独立硬件结构设计，设备电源、风扇、信号采集板、信号输出板等均支持带电热拔插操作，任意模块的故障或异常均不会影响整个系统的正常运行。
这种设计使得MTTR（平均修复时间）达到最短，MTBF（平均故障间隔时间）达到最长，完美满足用户对系统可靠性、稳定性的要求。
2独特的虚屏显示技术为用户提供专业的系统解决方案，可为用户定制超高分辨率完美显示，分辨率可达到N ×M，N=1920*n(列)，M=1080*m(行)为用户提供完美的细致图像显示。
3 CAN总线控制技术CAN是Controller Area Network的缩写，是一种有效支持分布式控制或实时控制的串行通信网络，以其灵活便捷的通信方式，全新的数据编码，非破坏性的总线仲裁技术，先进的短帧结构，使得传输时间更短，以及强大的故障排查能力和通信介质的多样化以及组合方式的灵活性，全面应用于全数字高清图像处理器全系列产品。
多台设备级联的情况下，通过CAN控制设备的响应速度更快。
4 全数字化处理全数字通路，本产品为纯数字信号处理系统，输入和输出信号根据特定设备接口的规范可数字可模拟，但是所有信号在系统内部传输都为纯数字方式，并可被无衰减的进行远距离传输。
所有信号的处理过程，包括剪切、缩放、去隔行、降噪等都是在处理器系统内部完成的。
5 全通道全高清1080P信号处理普通能进行1080P高清输入和1080P高清输出的设备往往由于受带宽限制而在设备内部对全高清1080P信号进行压缩处理，再放大到1080P输出。
而全数字高清图像处理器系列不仅是纯数字信号处理系统，而且是全通道全高清1080P信号处理系统，其采用本公司独有的分布式控制技术，对每个1080P输入信号进行独立处理，处理过程始终是全高清1080P 信号，不做任何压缩。
6 先进的纯硬件结构纯硬件架构，内部自建核心运算机制，无CPU和操作系统，无蓝屏和病毒的困扰，无插卡式处理器死机故障，启动时间小于5秒，双备份冗余电源，支持电源热备份，可全年持续工作。
7 强大的图像运算处理能力强大的数据运算和传送能力，数据传输速率达到6.25Gbps，所有模块化板卡均使用本公司自主研发专门应用于拼接系统巨量数据传输的芯片，彻底根除了多屏处理器数据总线带宽低下引起拼接系统显示速度慢且不稳定的瓶颈，使得多屏处理器具有无与伦比的显示速度。
多屏处理器采用全交叉调度架构高速数据传输技术，底层数据传输由本公司独创的数据调度芯片技术控制，为每路信号动态设置点对点的专线数据通道，每路DVI、HDMI、RGB、视频、网络等图像、视频信号独享各自的专用通道进行传输、保证每路信号的所有信息均可完全实时显示，信号显示速度达到60帧/秒，所有输入通道可不限路数同时流畅播放高清动态画面。
8 灵活方便的操作控制系统所有输出端口可以任意指定输出序号，排列模式可以任意组合，客户可以任意进行屏幕组合，极大的方便了施工。
任何一路视频输入信号可以任意比例在任意位置放大、缩小、跨屏或者全屏显示所有信号窗口的可任意漫游、叠加、缩放（无缩放比的限制），长宽比可以任意调整，独特的CBD区域控制，单屏幕最多可开16个窗口。
9 可定制输入信号字符叠加功能支持输入信号字符叠加功能，可以对所有输入通道进行字符叠加，以方便客户实时掌握显示信号的来源。
10 方便的控制方式可以通过网络口和RS232口两种方式对处理器进行本地控制，同时支持市面上几乎所有的中控设备进行控制。
本系列处理器也支持远程控制，通过TCP/IP网络协议，可接入Windows、Linux等网络，与之联网的任何一台PC机都可以作为远程控制台或控制PC使用，无须改变现有网络环境，控制端只需要输入设备的IP地址便可以方便地进行控制。
当多用户同时连接时，在相同的时间内限制一个实际用户；同时支持多个Ethernet网络连接。
可通过本公司自主研发的网络显示软件，实现网络上多个终端显示画面同时在高分辨率桌面上显示，显示窗口大小可根据需要任意调整。
11 输入信号可自选可以根据需要选择不同的输入信号类型，有DVI/VGA、YPbPr/AV、AV、DVI、HDMI、SDI六种输入板卡，更改输入信号的类型，只需要更换相应的板卡即可。
另外，本公司独有的DVI-X技术通过转接线或转接头连接DVI接口可单板采集视频、YPbPr、HDMI、DVI、VGA、S-Video六种信号；特有的5W模块利用转接线连接VGA接口，可单板最多采集16路视频信号输入。
2.5 主要功能1、画外画平铺模式：多路或者部分信号以任意矩形显示格式全屏或非全屏显示，单屏最多可以打开四个窗口。
图2.2 画外画平铺模式2、单屏幕最多可开16个窗口：在同一屏幕内，最多可设置4个CBD区域，每个CBD 区域内可开4个窗口，意即单屏最多可开16个窗口。
图2.3 单屏开多个窗口3、画中画模式：以某幅画面为背景，其他窗口信号采用开窗口平铺显示。
图2.4 画中画模式4、叠加模式：以某个通道画面为背景，其他通道的画面在显示时，窗口与窗口之间部分或者全部覆盖，被覆盖部分没有显示。
图2.5 窗口叠加模式5、缩放和位移：窗口的大小和位置任意可调。
图2.6 窗口缩放和位移6、边缘屏蔽技术：传统的拼接技术，在遇到有边缘的显示器件(例如背投、平板电视、LCD/PDP或者DLP、CRT等有边框的显示器件组成的电视墙)时，分割后的画面再拼接显示时，相邻的两组显示器件间由于存在无法显像的边缘而分割，导致画面不自然变形。
本公司独创的边缘屏蔽技术，通过精细化像素调整，对边缘信号进行自动扩展，把被显示器件因边缘覆盖的部分内容进行屏蔽，达到自然直观的显示效果，用户在调试时，只需要在控制软件中输入显示单元的尺寸和边缘的大致黑边宽度，该技术即会自动计算所需要屏蔽的范围进行遮盖。
图2.7 有无边缘屏蔽效果对比图7、边缘精调技术：通过对控制软件进行相关的操作，可以对拼接显示屏边缘的显示像素做单个像素精确调整，达到左右拼接的画面完全无缝。
该技术适合于前投影、背投影、DLP显示屏等。
图2.8 边缘精调前后对比8、模式自定义：给用户提供丰富的模式定义功能，30个内置自定义模式，大容量外模式自定义，并支持中控的调用模式。
9、图像参数(白平衡/亮度/对比度/饱和度)调整：出厂时的各种图像参数均设置为标准状态，用户可根据需要对个别参数进行调整。
可对每路输出图像进行白平衡参数的调整，使得电视墙/拼接墙的综合白平衡达到尽可能完美的状态。
10、底图显示功能（特殊定制要求）：可根据客户需求把分割后的图片存储在对应的板卡中，作为底图显示，底图可以拼接成一幅完整的图像，而且已显示的底图可以自由的开和关，并可以根据需要自由更换。
三、硬件结构及操作说明3.1 产品立面图图3.1 本系列产品4U和6U机箱立面图由于需要采集的信号源种类及其数量不同，本公司全数字高清图像处理器系列完全贴合实际用户需求，采用不同种类及数量的信号源输入输出板卡，采用机箱大小随板卡数量增多而增大，所有机箱尺寸详见上述相关章节，在此只列出4U和6U的机箱立面图，下述面板及其硬件操作均以4U和6U机箱产品举例说明，其它尺寸机箱产品类似或相同，在此不赘述，如需详细了解，请联系本公司客服。
3.2 前面板结构图前面板是内置数字矩阵的控制面板，可以在此控制内置矩阵。
如下图所示：图3.2 前面板结构示意图①.电源指示灯：共两组，每组有AC 和DC 两个指示灯，每组分别对应设备两个电源，当后面板电源插座1插上电源时，AC1灯亮；打开电源开关1时，DC1灯亮；同理电源座2。
