高频软性印刷电路板v1
FPC检验标准书

MI 目 NA 视
1.不可双影 2.不可脱落 3.需能辨识
MI 目 NA 视
无感刮伤则允许
有感刮伤:
1.刮伤不可露铜
MI 目 NA
2.长度不可大于 5.0mm,同一 视
面不可超出 2 条
在线路上不可大于线宽 1/4;
大铜面不可大于 3.0mm;且不 MI 目 NA
可成锐角,透过背面
视
撰写者: 修订者:
MA
目 视
5X 放 大 镜
5X
符合客户线宽线距规格要求
MA
目 视
放 大
镜
日期: 08/15/2004 日期: 12/05/2009
M112-001-04-B

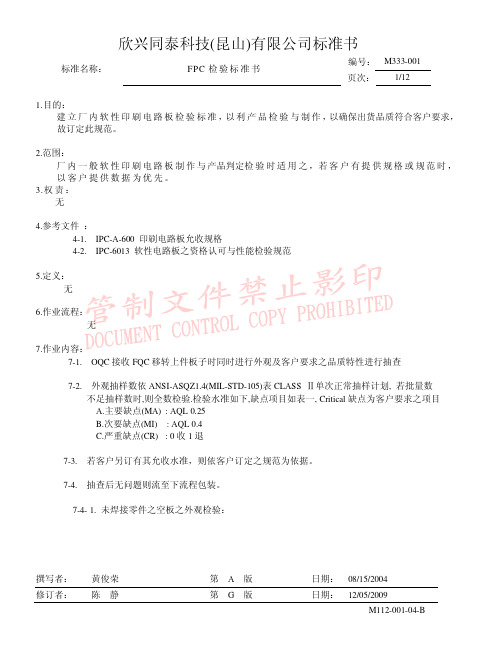

欣兴同泰科技(昆山)有限公司标准书
标准名称:
FPC 检验标准书
编号: M333-001 页次: 3/12
NO
缺点 名称
定义
良品
不良品
判定标准
缺检检 点验验 分方工 类式具
6
缺口 线路之铜箔部 过蚀 份被蚀刻掉
1.线路缺口宽度不可大于线
宽 1/3,长度不可大于线宽, 且一条线路上的缺口不可超
过3处 2.大铜面缺口面积不可大于
5X
目放
MI
视
大 镜
0.5mm²,且不可超过 3 处
孔 7 偏 孔位偏离中心
1.流锡孔偏破不可大于 180 度 2.导通孔偏不可破,孔环宽直 MA
铜: 1. 宽 度 不 可 大 于 线 路 间 距 的 1/3,长度不可大于线宽,且不 可大于 0.5mm
MA
目 视
5X 放 大 镜
2.其它位置残铜面积需小于
0.5mm²,且需距导体 0.125mm
电路板材料

电路板材料
电路板材料是一种用于制作电子元器件的基础材料,是电子产品制造中不可或缺的一环。
在电路板上,各种电子元器件通过导线连接起来,形成电路。
因此,电路板材料对于电子产品的性能和可靠性有着重要的影响。
目前常用的电路板材料主要有以下几类:
1. 环氧树脂基复合材料(FR-4):FR-4是目前使用最为广泛
的电路板材料之一。
它由玻璃纤维布层和环氧树脂粘结剂组成,具有优良的绝缘性能、耐热性和机械强度。
FR-4材料价格相
对较低,适用于大批量生产。
2. 高频电路板材料:对于一些高频电子设备,如无线通信设备、雷达系统等,需要使用具有较好高频性能的电路板材料。
常见的高频材料有PTFE(聚四氟乙烯)和ROGERS等。
这些材料具有低损耗、低介电常数和稳定的高频特性。
3. 金属基电路板材料:金属基电路板主要用于需要散热和有较高功率密度的应用场合,如LED照明、电源模块等。
常用的
金属基材料有铝基板和铜基板,它们具有良好的导热性和机械强度。
4. 软性电路板材料:软性电路板是一种可弯曲的、薄型的电路板材料,适用于对尺寸和重量要求较高的电子设备,如智能手机、平板电脑等。
常用的软性电路板材料有聚酰亚胺(PI)和聚酯薄膜。
除了上述材料外,还存在一些特殊的电路板材料,如陶瓷基板、塑料基板等。
这些材料在一些特定的应用领域具有独特的性能优势。
总之,电路板材料是电子产品制造中至关重要的一环,不同的材料适用于不同类型的电子设备和应用场合。
随着科技的不断进步,电路板材料也在不断创新和发展,以满足不断提升的性能要求。
FPC基础知识

挠性线路板在不断追求超高速化、超高密度化的电子世界领域里,起着重要作用的就是FPC 。
挠性电路板(Flexible Printed Circuit )又称软性电路板(以下简称软板),是以聚脂薄膜或聚酰亚胺为基材,通过蚀刻在铜箔上形成线路而制成的一种具有高度可靠性,绝佳挠曲性的印刷电路。
此种电路板可随意弯曲、折迭,重量轻,体积小,散热性好,安装方便,冲破了传统的互连技术概念。
目前,软板在航天、军事、移动通讯、手提电脑、计算机外设、数字相机等领域或产品上得到了非常广泛的应用。
产品特性软板是用柔性的绝缘基材制成的印刷电路,具有许多硬性印刷电路板不具备的优点。
▪ 产品体积小、重量轻,大大缩小装置的体积,适用电子产品向高密度、小型化、轻量化、薄型化、高可靠方向发展的需要。
▪ 具有高度挠曲性,可自由弯曲、卷绕、扭转、折叠,可立体配线,依照空间布局要求任意安排,改变形状,并在三维空间内任意移动和伸缩,从而达到元件装配和导线连接一体化。
▪ 具有优良的电性能,耐高温,耐燃。
化学变化稳定,安定性好,可信赖度高。
▪ 具有更高的装配可靠性,为电路设计提供了方便,并能大幅度降低装配工作量,而且容易保证电路的性能,使整机成本降低。
▪通过使用增强材料的方法增加其强度,以取得附加的机械稳定性。
软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。
产品分类软板分为以下几种类型:单面板、双面板及多层板等。
▪ 单面挠性板是在基材的一个面有一层通过化学蚀刻形成的导电图形。
▪ 双面挠性板是在基材的两个面各有一层通过化学蚀刻形成的导电图形。
金属化孔将绝缘材料两面的图形连接起来形成导电通路,以满足挠曲性的设计和使用功能。
▪ 多层挠性板是将三层或更多层的单面挠性电路或双面挠性电路层压在一起,通过钻孔、电镀形成金属化孔,在不同层间形成了导电的通路。
上述产品所采用的材料多以聚酰亚胺覆铜板为主。
此种材料耐热性高、尺寸稳定性好,与兼有机械保护和良好电气绝缘性能的覆盖膜通过热压而成最终产品。
《FPCB软性线路板》课件

国内知名品牌
如比亚迪、深南电路等, 这些企业在国内市场份额 较大,具备一定竞争优势 。
新兴企业
随着FPCB市场的不断扩大 ,一些新兴企业逐渐崭露 头角,成为市场的新生力 量。
市场需求分析
消费电子
FPCB广泛应用于智能手机、平 板电脑、笔记本电脑等消费电子 产品中,随着消费电子市场的不 断扩大,对FPCB的需求也不断
02
CHAPTER
FPCB软性线路板制造工艺
制造流程
贴膜
将铜箔或其他导电材料贴合在 菲林上,形成电路。
蚀刻
使用化学溶液将未被菲林覆盖 的铜蚀刻掉,留下所需的电路 。
制作菲林
根据设计图纸制作菲林,菲林 是用于制作线路板的模板。
曝光
通过紫外线照射,将菲林上的 图案转移到铜箔上。
脱膜
将菲林从铜箔上剥离,完成线 路板的制作。
环保化
随着电子产品性能的不断提升,FPCB 软性线路板也在不断向高性能化方向 发展,以满足更高频率、更小体积、 更轻量化的需求。
随着环保意识的不断提高,FPCB软性 线路板也在不断向环保化方向发展, 采用环保材料和工艺,降低对环境的 污染。
多功能化
FPCB软性线路板正向着集成化、多功 能化的方向发展,通过将多种功能集 成在一款电路板上,实现更高效、更 紧凑的电路设计。
技术发展趋势
高集成度
随着电子产品向小型化、轻薄化发展,FPCB线路更加密集,集成 度更高。
柔性可弯曲
适应电子产品多样化的设计需求,FPCB需要具备更好的柔性和弯 曲性能。
绿色环保
随着环保意识的提高,FPCB制造过程中的环保要求也越来越严格 。
FPCB软性线路板-文档资料

下料 Prepare Base
Material
冲孔 Hole Punching
表面处理 Surface Treatment
双面板工艺流程图
钻孔 Drilling
贴合/压合 Coverlay Laminate
镀镍金 Plating Ni/Au
镀锡铅 Plating Sn/Pb
沉镀铜 P.T.H
表面处理 Surface Treatment
偏位、白字不清、白油上PAD、渗油、周期错/漏、掉白油、 白字印反
12
FPCB常见缺陷
FPCB在制程中由于异常原因而导致各种缺,常见缺陷见下表:
工序
常见缺陷
电镀 冲压
氧化、电镀粗糙、掉镍金、孔内无铜、渗镀、锡铅发黑、发白
压伤、啤断线、孔大(小)多(少)孔、啤反、外围不符、缩针、偏孔、 外形偏位
高压贴片灯带产品的组成材料: 一.FPCB
主讲:工程部
1
FPCB技术资料
2
.
3
软性印刷电路板简介
Introduction to Flexible Printed Circuit
4单面板工艺流程图下料 PrepareBase Material
钻孔 Drilling
Material
镀锡铅 Plating Sn/Pb
1 mil
2 mil
0.5 mil
1 mil
2 mil
黄色
白色
黑色
0.1 mil 0.15 mil
0.188 mil
0.5 mil
1 mil
2 mil
0.15mm
0.20mm
0.2mm~1.6mm
0.5 mil
1 mil

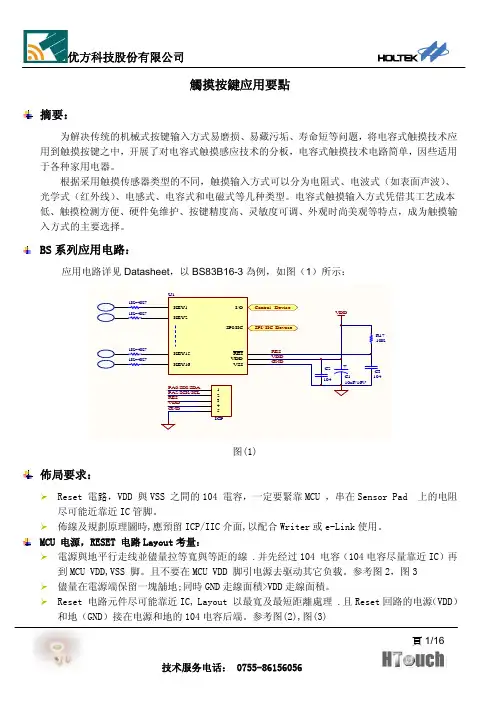

触摸按键PCB 设计要点V01_20111121

单独按键操作,兩個按鍵以上的應用,在 Sensor Pad 之間的距離至少保持 2.5mm 以上,避 免相鄰按鍵的交換干擾。
Sensor Pad 之間的距離过小,需在中间加地线进行隔离。 Slide 及 Wheel 的應用則保持在(0.3mm-1mm)即可。 当用 PCB 铜箔做感应盘时,若感应 PAD 之间有空间,则感应盘之间用铺地隔离,如果各个感
間走一條地線。 同一條線(Via)儘量不使用過孔(Via) ,若要用不要超過兩個以上,避免干擾源增加。 各 Sensor Pad 触摸通道的走線彼此間要儘量遠離,且也要遠離其他元件和走線,尤其是要
遠離信號線( 例如 IIC 、SPI 通信線、高频通信走线) 。在沒有辦法避免的情況下,請讓兩 者垂直佈線,不能平行走線,或在兩線中間加上地線。 在 Sensor Pad 的感度足夠的情況下,可將 Sensor Pad 的周圍铺地網,使 Sensor Pad 的信 號相對穩定。
介質名 乙醇
稱
炭灰
礦石 甲醇
硫酸 PVC 粉末 生橡膠
介電常 2.5
數
25~30
25~30 30
84
1.4 2.1~2.7
介質名 鋁粉
稱
瀝青
碳酸鈣 硫酸鈣 水泥 煤粉 PE(聚乙烯)顆粒
介 電 常 1.6~1.8 2.5~3.2 1.8~2.0 5.6
1.5~2.1 1.2~1.8 1.5
技术服务电话: 0755-86156056
ቤተ መጻሕፍቲ ባይዱ
图(7)(理想的布局方式) 技术服务电话: 0755-86156056
頁 3/16
优方科技股份有限公司
图(8)(不理想的布局方式) 走线间的间距儘量保持 2 倍線寬以上距離,最小不能小于 7mil,如果空间允许应尽量大。如
FPC柔性电路板
FPC百科名片fpc按键FPC:柔性电路板(柔性PCB): 简称"软板", 又称"柔性线路板", 也称"软性线路板、挠性线路板"或"软性电路板、挠性电路板", 英文是"FPC PCB"或"FPCB,Flexible and Rigid-Flex".目录展开编辑本段FPC构造按照导电铜箔的层数划分,分为单层板、双层板、多层板、双面板等。
单层板的结构:这种结构的柔性板是最简单结构的柔性板。
通常基材+透明胶+铜箔是一套买来的原材料,保护膜+透明胶是另一种买来的原材料。
首先,铜箔要进行刻蚀等工艺处理来得到需要的电路,保护膜要进行钻孔以露出相应的焊盘。
清洗之后再用滚压法把两者结合起来。
然后再在露出的焊盘部分电镀金或锡等进行保护。
这样,大板就做好了。
一般还要冲压成相应形状的小电路板。
也有不用保护膜而直接在铜箔上印阻焊层的,这样成本会低一些,但电路板的机械强度会变差。
除非强度要求不高但价格需要尽量低的场合,最好是应用贴保护膜的方法。
双层板的结构:当电路的线路太复杂、单层板无法布线或需要铜箔以进行接地屏蔽时,就需要选用双层板甚至多层板。
多层板与单层板最典型的差异是增加了过孔结构以便连结各层铜箔。
一般基材+透明胶+铜箔的第一个加工工艺就是制作过孔。
先在基材和铜箔上钻孔,清洗之后镀上一定厚度的铜,过孔就做好了。
之后的制作工艺和单层板几乎一样。
双面板的结构:双面板的两面都有焊盘,主要用于和其他电路板的连接。
虽然它和单层板结构相似,但制作工艺差别很大。
它的原材料是铜箔,保护膜+透明胶。
先要按焊盘位置要求在保护膜上钻孔,再把铜箔贴上,腐蚀出焊盘和引线后再贴上另一个钻好孔的保护膜即可国宏欣FPC网编辑本段简介1、挠性线路板(挠性印制板)挠性线路板(挠性印制板):英文Flexible Printed Circuit,缩写FPC,俗称软板。
FPC产品简介及设计规范
2,CVL设计方式 理想的CVL设计方式是: PAD间距不变,其余三边单边加大0.3mm。如CVL OPEN在SOLDPASTE的基础上单边加大0.1~0.2mm。
0.1mm 原始PAD
原始 SOLDPASTE
0.3mm
FPC 设计规范——设计要求( COVERLAY)
将PAD两端延长0.3mm,CVL单边加大0.1mm
FPC 设计规范——设计要求( COVERLAY)
3.2 模具,开矩形窗,用模具冲型
方案是: 1,在空间足够时,按理想方式设计 2,让PAD完全露出,CVL开窗单边
加大0.1~0.2mm
FPC 设计规范——设计要求( COVERLAY)
3.3 钻孔结合模具冲型
方案是: PAD间有过线时采用钻孔 PAD间无过线时采用模具
PSA(Pressure Sensitive Adhesive):感压型(如3M系列) Thermal Set:热固型(结合强度,耐溶剂,耐热,耐潜变)
FPC 产品简介——类型(Singel side)
1,单面板(Singel side) 单面CCL(线路)+保护膜(CVL) 说明:配线密度不高,耐挠折性能好
注意事项: ※ 须在手指根部加防冲耳朵,在两边
加防冲偏线 ※ 注意设计CVL及加强片贴合标志线
背面补强片
正面手指
FPC 设计规范——设计要求(金手指)
2,ACF手指(LCD面板压接) 关键要求: 手指PITCH 手指宽度 压接对位标记(圆点/“十“字靶)间距
注意事项: ※ 背面应当挖空铜及CVL ※ 涨缩可能导致手指PITCH及对位标记超出规
Adhesive Coverlay
Adhesive STIFFER
印制电路板设计规范标准
接插件的接插动作应顺畅,插座不能太靠近其他元器件。
元器件布局应考虑重心的平衡,整个板的重心应接近印制电路板的几何中心,不允许重心偏移到板件布局需均匀,紧凑,美观,重心平衡,并且必须保证安装。
元器件的位置应位于电路设计软件所推荐的网格点上(2.54mm)。
任何元件本体之间的间距尽可能达到0.5mm以上,至少不能紧贴在一起.以防元件难插到位或不利散热。
同时考虑总装与生产线维修、售后服务维修方便,将外接零部件的插座设计在易于接插的位置,在插座的选型和插座的颜色上能区分开,保证接插时不会出错。
5.1.2.4新品牌的板材由必须由电控工艺组织确认。
5.1.3印制电路板的工艺要求
双面板原则上应该是喷锡板(除含有金手指的遥控器板和显示板外),单面板原则可采用抗氧化膜工艺的单面板。
5.2贴片方案的选择
尽可能采用插件方案设计,在客户要求或设计上的需要,(如印制板过小,插件无法排布),方可考虑贴片方案。
5.1.2.2印制板材料的厚度一般选用1.6mm,双面铜层厚度一般为0.5盎司(18微米),大电流则可选择两面都为1盎司(35微米),单面铜层厚度一般为1盎司(35微米)。特殊情况下,如果品质可以得到确保,经过研发经理、制造经理、业务经理的共同批准,可以选择其他厚度的印制板。
5.1.2.3印制板材料的性能应符合企业标准的要求。
金属外壳的晶体,为了防震尽可能用卧式设计并加胶固定。
贴片元件(尤其是厚度较高的贴片元件)长轴放置方向应该尽可能垂直于波峰焊前进方向,以尽量避免产生阴影区。
FPC_全面教材
FPC裁板
• 一般的軟性印刷電路(軟板)材料,都是以捲狀方式製造(材 料商),而為了配合不同的產品尺寸需求就必須依不同產品 的製造需求規劃出最佳的利用率再將材料依規劃結果(設計 尺寸)分裁成需求的尺寸。
© USI proprietary and confidential
12
FPC钻孔
主要设备:机械钻孔机 ,上PIN机
RA铜箔采用的是机械展压的制程方法,而 ED铜采用的是电解镀铜方式,RA表面的柔 软性和延展性都比ED铜要强,常用于需耐 绕折性强的产品中,但材料的采购成本相 对也较高。
© USI proprietary and confidential
7
ED & RA Cu foil 制成示意图
高純銅線
溶解槽
陰極圓胴
2.电脑与液晶荧幕
利用FPC的一体线路配置,以及薄的厚 度.将数位讯号转成画面, 透过液晶荧 幕呈现
© USI proprietary and confidential
4
FPC特性---优缺点
• 优点:
• 轻:重量比 PCB (硬板)轻
– 可以减少最终产品的重量
• 薄:厚度比PCB薄
– 可以提高柔软度.加强再有 限空间內作三度空间的组 装
25
表面处理(化镍金)
• 電路板的銅面裸露位置,必需依客戶的需求以鎳金或銀或 錫等不同的金屬,以保護端子及確保線路性能。
© USI proprietary and confidential
26
表面处理(化镍金)
CVL加工
脱脂
微蚀
酸浸
化镍
化金
© USI proprietary and confidential
