造成电缆绝缘击穿的几种原因
电力电缆绝缘击穿问题原因分析及探讨
电力电缆绝缘击穿问题原因分析及探讨电力电缆是电力输送的重要组成部分，其性能直接关系到电力系统的安全稳定运行。
在电力电缆中，绝缘击穿问题是一种常见的故障，如果不及时解决，将会给电力系统带来严重的影响。
对于电力电缆绝缘击穿问题的原因进行分析及探讨，对于保障电力系统的安全运行具有重要意义。
1. 绝缘材料性能不佳电力电缆的绝缘材料是阻止电流通过的关键环节，如果绝缘材料的性能不佳，就会导致绝缘击穿问题的出现。
绝缘材料的性能包括绝缘强度、介电常数、介质损耗等指标，如果这些指标不符合要求，就会增加绝缘击穿的风险。
2. 绝缘层加工质量不佳在电力电缆的生产过程中，绝缘层的加工质量是决定绝缘性能的重要因素。
如果绝缘层的加工质量不佳，比如存在空气孔隙、杂质、气泡等缺陷，就会削弱绝缘层的绝缘性能，从而增加了绝缘击穿的概率。
3. 绝缘层受到机械损伤在电力电缆的使用过程中，绝缘层可能会受到外部的机械损伤，比如挤压、刮擦、割伤等，这些机械损伤会导致绝缘层的局部击穿，从而引发绝缘击穿问题。
4. 电场强度过高5. 绝缘环境恶劣电力电缆的敷设环境可能会受到潮湿、高温、化学腐蚀等不良环境的影响，这些恶劣环境会加速绝缘材料的老化、劣化，从而增加了绝缘击穿的风险。
在电力电缆的生产过程中，可以采用更加先进的生产工艺和设备，提高绝缘层的加工质量，减少绝缘层的缺陷与损伤，从而降低绝缘击穿的概率。
3. 合理设置电缆保护措施在电力电缆的敷设和使用过程中，可以采取各种合理的措施，比如设置防护层、采取避免机械损伤的方式、降低电场强度等，以减少绝缘层受损的可能性。
4. 加强绝缘监测和维护定期对电力电缆的绝缘层进行监测和维护，及时发现和处理可能存在的绝缘问题，可以减少绝缘击穿问题的发生。
在电力电缆的敷设环境中，应加强对潮湿、高温、化学腐蚀等因素的管理，尽量减少这些恶劣环境对绝缘材料的影响，以延长电力电缆的使用寿命。
电力电缆绝缘击穿问题的原因主要包括绝缘材料性能不佳、绝缘层加工质量不佳、绝缘层受到机械损伤、电场强度过高、绝缘环境恶劣等方面。
电力电缆绝缘击穿问题原因分析及探讨

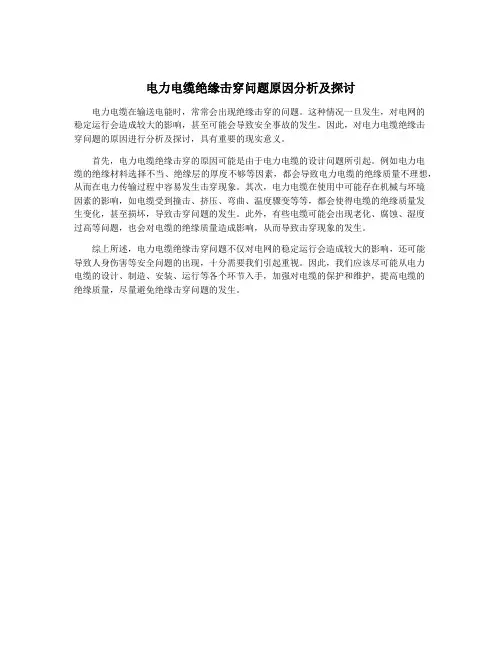

电力电缆绝缘击穿问题原因分析及探讨
电力电缆在输送电能时，常常会出现绝缘击穿的问题。
这种情况一旦发生，对电网的
稳定运行会造成较大的影响，甚至可能会导致安全事故的发生。
因此，对电力电缆绝缘击
穿问题的原因进行分析及探讨，具有重要的现实意义。
首先，电力电缆绝缘击穿的原因可能是由于电力电缆的设计问题所引起。
例如电力电
缆的绝缘材料选择不当、绝缘层的厚度不够等因素，都会导致电力电缆的绝缘质量不理想，从而在电力传输过程中容易发生击穿现象。
其次，电力电缆在使用中可能存在机械与环境
因素的影响，如电缆受到撞击、挤压、弯曲、温度骤变等等，都会使得电缆的绝缘质量发
生变化，甚至损坏，导致击穿问题的发生。
此外，有些电缆可能会出现老化、腐蚀、湿度
过高等问题，也会对电缆的绝缘质量造成影响，从而导致击穿现象的发生。
综上所述，电力电缆绝缘击穿问题不仅对电网的稳定运行会造成较大的影响，还可能
导致人身伤害等安全问题的出现，十分需要我们引起重视。
因此，我们应该尽可能从电力
电缆的设计、制造、安装、运行等各个环节入手，加强对电缆的保护和维护，提高电缆的
绝缘质量，尽量避免绝缘击穿问题的发生。
高压电缆被击穿的原因
高压电缆被击穿的原因有多种，主要包括以下几个方面：
1. 电压过高：高压电缆在长期承受较高电压的情况下，电缆绝缘层可能会被击穿，导致故障。
2. 超负荷运行：长期超负荷运行会导致电缆过热，加速绝缘老化，进而引发电缆故障。
3. 外力损伤：外力损伤如机械碰撞、挤压等，可能导致电缆破损，引发故障。
4. 电缆接头故障：电缆接头制作不合格或者在潮湿的气候条件下做接头，可能导致接头进水或混入水蒸气，时间久了在电场作用下形成水树枝，逐渐损害电缆的绝缘强度而造成故障。
5. 化学腐蚀：电缆直接埋在有酸碱作用的地区，往往会造成电缆的铠装、铅皮或外护层被腐蚀，保护层因长期遭受化学腐蚀或电解腐蚀，致使保护层失效，绝缘降低，也会导致电缆故障。
6. 保护层失效：如果电缆的保护层失效，绝缘降低，会导致电缆被击穿。
7. 接地系统不良：如果接地系统不良，发生过短路或接地故障时，也会导致电缆被击穿。
为了防止高压电缆被击穿，需要定期检查电缆的运行状态，包括电缆的温度、绝缘情况等。
同时，对于发现的隐患和故障，要及时进行处理和修复。
此外，在设计和安装电缆时，应充分考虑各种可能出现的因素，确保电缆的安全性和可靠性。

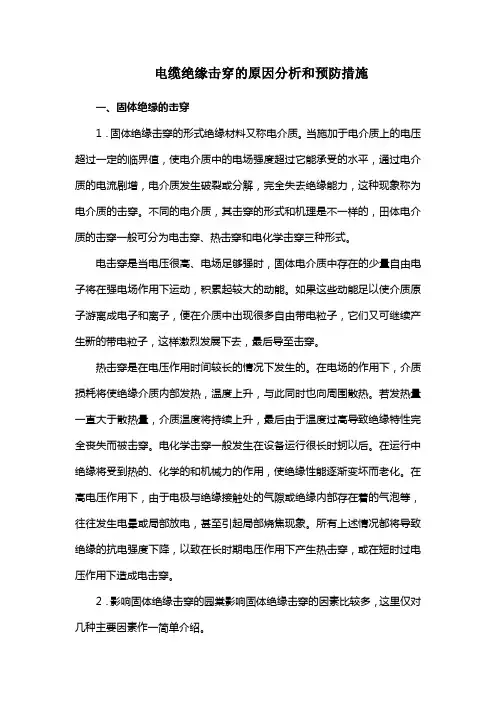

电缆绝缘击穿的原因分析和预防措施
电缆绝缘击穿的原因分析和预防措施一、固体绝缘的击穿1．固体绝缘击穿的形式绝缘材料又称电介质。
当施加于电介质上的电压超过一定的临界值，使电介质中的电场强度超过它能承受的水平，通过电介质的电流剧增，电介质发生破裂或分解，完全失去绝缘能力，这种现象称为电介质的击穿。
不同的电介质，其击穿的形式和机理是不一样的，田体电介质的击穿一般可分为电击穿、热击穿和电化学击穿三种形式。
电击穿是当电压很高、电场足够强时，固体电介质中存在的少量自由电子将在强电场作用下运动，积累起较大的动能。
如果这些动能足以使介质原子游离成电子和离子，便在介质中出现很多自由带电粒子，它们又可继续产生新的带电粒子，这样激烈发展下去，最后导至击穿。
热击穿是在电压作用时间较长的情况下发生的。
在电场的作用下，介质损耗将使绝缘介质内部发热，温度上升，与此同时也向周围散热。
若发热量一直大于散热量，介质温度将持续上升，最后由于温度过高导致绝缘特性完全丧失而被击穿。
电化学击穿一般发生在设备运行很长时蚵以后。
在运行中绝缘将受到热的、化学的和机械力的作用，使绝缘性能逐渐变坏而老化。
在高电压作用下，由于电极与绝缘接触处的气隙或绝缘内部存在着的气泡等，往往发生电晕或局部放电，甚至引起局部烧焦现象。
所有上述情况都将导致绝缘的抗电强度下降，以致在长时期电压作用下产生热击穿，或在短时过电压作用下造成电击穿。
2．影响固体绝缘击穿的园棠影响固体绝缘击穿的因素比较多，这里仅对几种主要因素作一简单介绍。
(1)只要当电场强度选到足以使介质内少量自由电子产生碰撞电离的连锁反应时，就可发生电击穿。
同样的外施电压，绝缘层越厚，则其中的电场强度越低(在均匀电场中，V：Ed，式巾V为电压，E为电场强度，d为电压两极间的距离，即绝缘层的厚度)，所以，击穿电压随绝缘厚度的增加而相应增加。
(2)当绝缘材料中有杂质，特别是有气泡时，可使整个材料绝缘性能降低。
一方面气泡减少了电介质的有效厚度，更重要的是因为在有夹层的电介质中，电场强度是按各层材料的介电系数￡成反比分布的，￡较小的气泡中电场较强，而气泡本身的耐压强度又较低，所以这些气泡总是先游离而发生局部放电，进而导至整个介质的击穿。

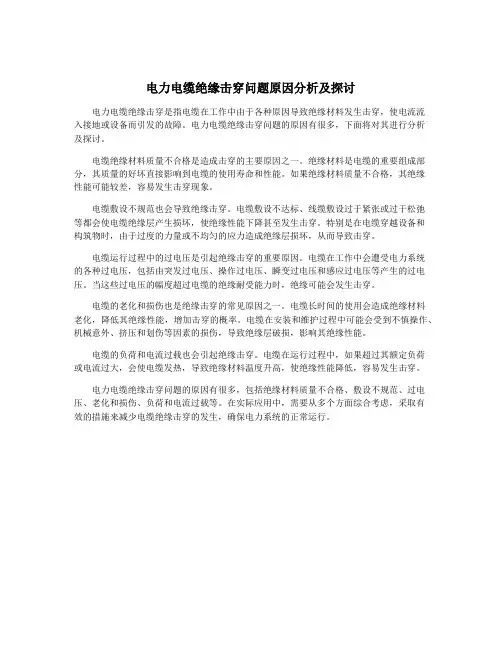

电力电缆绝缘击穿问题原因分析及探讨
电力电缆绝缘击穿问题原因分析及探讨电力电缆绝缘击穿是指电缆在工作中由于各种原因导致绝缘材料发生击穿，使电流流入接地或设备而引发的故障。
电力电缆绝缘击穿问题的原因有很多，下面将对其进行分析及探讨。
电缆绝缘材料质量不合格是造成击穿的主要原因之一。
绝缘材料是电缆的重要组成部分，其质量的好坏直接影响到电缆的使用寿命和性能。
如果绝缘材料质量不合格，其绝缘性能可能较差，容易发生击穿现象。
电缆敷设不规范也会导致绝缘击穿。
电缆敷设不达标、线缆敷设过于紧张或过于松弛等都会使电缆绝缘层产生损坏，使绝缘性能下降甚至发生击穿。
特别是在电缆穿越设备和构筑物时，由于过度的力量或不均匀的应力造成绝缘层损坏，从而导致击穿。
电缆运行过程中的过电压是引起绝缘击穿的重要原因。
电缆在工作中会遭受电力系统的各种过电压，包括由突发过电压、操作过电压、瞬变过电压和感应过电压等产生的过电压。
当这些过电压的幅度超过电缆的绝缘耐受能力时，绝缘可能会发生击穿。
电缆的老化和损伤也是绝缘击穿的常见原因之一。
电缆长时间的使用会造成绝缘材料老化，降低其绝缘性能，增加击穿的概率。
电缆在安装和维护过程中可能会受到不慎操作、机械意外、挤压和划伤等因素的损伤，导致绝缘层破损，影响其绝缘性能。
电缆的负荷和电流过载也会引起绝缘击穿。
电缆在运行过程中，如果超过其额定负荷或电流过大，会使电缆发热，导致绝缘材料温度升高，使绝缘性能降低，容易发生击穿。
电力电缆绝缘击穿问题的原因有很多，包括绝缘材料质量不合格、敷设不规范、过电压、老化和损伤、负荷和电流过载等。
在实际应用中，需要从多个方面综合考虑，采取有效的措施来减少电缆绝缘击穿的发生，确保电力系统的正常运行。
浅析电力电缆终端绝缘击穿的主要原因及对策
浅析电力电缆终端绝缘击穿的主要原因及对策摘要：电缆终端是线路中的关键部位，也是线路中的绝缘薄弱环节，通过一起电缆终端击穿事故剖析电缆终端击穿的主要原因，并研究制定相应的对策，对今后变电站的电缆运行和管理具有借鉴和指导意义。
关键词：电缆；绝缘；放电；电压；击穿一、事件概述笔者所在的变电站35千伏母线突然报接地故障，A，C相电压为线电压，B相电压为零，运行人员到现场检查后发现室外穿墙套管处电缆终端对地放电，电缆绝缘击穿。
此电缆击穿前的工作环境及状态是：电缆型号为YJV-35KV-1×300交联聚乙烯电缆，终端采用冷缩制作，有防雨帽，暴露在室外；平时负荷变化较大，高峰负荷时4600KW左右，低谷时1000KW左右，用红外成像测温仪测量温度正常；电缆终端发生击穿前三年一直有轻微放电现象，运行人员初步判断为瓷瓶脏污。
二、原因分析35千伏系统也曾多次出现接地现象，但电缆并未被击穿。
那么究竟是什么原因造成电缆终端击穿呢？固体电解质的击穿一般可分为：电击穿，热击穿和电化学击穿三种形式。
我们接下来对击穿种类进行定性分析。
1）电击穿是由于电压很高，电场强度足够大时内部少量可自由移动的载流子剧烈运动，与晶格上的原子发生碰撞使之游离，并迅速扩展而导致击穿。
特点是：电压作用时间短，击穿电压高，与电场均匀度密切相关，但与环境温度及电压作用时间几乎无关。
根据实际运行监视情况来看，击穿前半个小时后台机并未报电压越限，A相、C相并未报接地，B相电压也未升高到线电压。
2）热击穿，电击穿是高电压造成的击穿，热击穿是大电流造成的击穿。
电介质在电场作用下，由于漏电流、电损耗或孔隙局部气体电离放电产生放热，材料温度逐步升高，随着时间延续，积热增多，当达到一定温度时，材料即行开裂、玻璃化或熔化，绝缘性能被破坏而导致击穿的现象。
当外加电压足够高时，就可能从散热与发热的热平衡状态转入不平衡状态，若发出的热量比散去的多，介质温度将愈来愈高，直至出现永久性损坏，这说明热击穿是一个过程，电流较大，作用时间较长，从运行人员抄录的负荷及电缆参数来看，电缆允许通过的电流在350A左右，而当天的负荷保持在160A左右，当班人员无论是例行巡视还是全面测温，均没有发现有绝缘材料开裂和发热现象，因此热击穿可以完全排除。
一起220kv电缆主绝缘击穿原因分析
电网技术O GRID TECHNOLOGY一起220kV电缆主绝缘击穿原因分析廖言宝I彭军海2（1.国网江西省电力有限公司电力科学研究院，江西南昌330096;2.国网江西省电力有限公司鹰潭供电分公司，江西鹰潭335000）摘要：电缆在实际的敷设、接头制作以及运行过程中往往会遭受到难以预料的损伤从而导致其绝缘性能下降，弓I发击穿，影响电力系统的正常安全运行环境。
为了研究导致电缆主绝缘击穿的因素，以一起220kV故障电缆为例，对其进行解剖分析，发现导致其发生击穿事故的诱因包括接头制作过程中预制件发生位错、主绝缘表面存在刀痕以及主绝缘存在微孔。
预制件的位错会导致电缆主绝缘表面电场不均匀，易产生放电现象而引发击穿;通过仿真计算分析了主绝缘在表面存在刀痕以及内部靠近铜芯处存在微孔的情况下的电场分布，发现主绝缘表面刀痕处的电场会急剧增大，容易诱发强烈的局部放电而引起击穿，而铜芯附近的微孔内的局部电场强度会畸变增强,易引发局部放电从而形成放电通道。
综上分析，预制件位错、表面划痕及内部微孔等会导致电缆主绝缘电场畸变的因素是导致电缆发生击穿的主要诱因。
关键词:电缆击穿;预制件位错;内部微孔;电场仿真;电场畸变中图分类号:TM215.2文献标志码:A文章编号:1006-348X（2019）10-0032-040引言电缆主绝缘发生击穿是导致电力电缆失效最常见的原因之一冋,在电缆的敷设过程以及实际运行过程中，会存在很多潜在的因素导致电缆主绝缘遭到不同程度的破坏，影响电缆主绝缘电场的正常分布，使得电场发生局部严重畸变从而发生击穿。
但在实际的操作中，这些潜在的因素往往被忽略而使得电缆发生击穿的祸源在毫不知情的情况下被埋下，对于寻找电缆击穿失效的原因以及合理有效地规避这些祸患的根源增加了很大的工作量，因此有必要对引发电缆发生击穿的诱因进行研究，对未来电力电缆在安装和运行过程中的稳定运行及风险规避有着重要的意义。
本文以一起220kV故障电缆为例，对其故障击穿部位进行分析，寻找诱导击穿发生的原因，并利用仿真对这些诱因进行分析，研究其引发电缆绝缘发生击穿的原因，最后提出了有效规避这些诱因的方法。
电力电缆绝缘击穿问题原因分析及探讨
电力电缆绝缘击穿问题原因分析及探讨1. 引言1.1 引言电力电缆作为输送电能的重要设备，在现代社会的电力供应系统中起着至关重要的作用。
电力电缆在运行过程中可能会出现绝缘击穿问题，给电力传输带来严重的影响。
本文将就电力电缆绝缘击穿问题进行深入分析和探讨。
绝缘击穿问题是指电力电缆的绝缘层在承受电压时发生了局部或完全击穿的现象。
这种情况会导致电力系统的短路和故障，严重影响电力传输的正常运行。
了解绝缘击穿问题的定义及其影响至关重要。
在我们将深入探讨绝缘击穿问题的具体影响、原因、预防和解决方法。
通过对这些问题的分析，我们可以更好地了解电力电缆绝缘击穿问题，并为解决这一难题提供参考和建议。
通过本文的研究，希望能够提高人们对电力电缆绝缘击穿问题的认识，加强对电力系统的维护和管理，确保电力传输系统的安全和稳定运行。
【引言】部分就为读者提供了一个全面的概述，引导读者进入全文的主题。
2. 正文2.1 绝缘击穿问题的定义绝缘击穿问题是指在电力电缆或设备中，由于绝缘层的破坏或击穿而导致电压突然升高、电流激增的现象。
这种现象会导致设备的故障甚至损坏，同时也可能带来安全隐患。
绝缘击穿问题在电力系统中是一个非常严重的故障，需要引起足够的重视和解决。
绝缘击穿问题会对电力系统产生严重影响。
绝缘击穿会导致设备的故障和损坏，影响设备的正常运行。
绝缘击穿会引起电力系统的短路和过电流，导致系统的不稳定性增加，甚至可能引发火灾等安全事故。
绝缘击穿还会使电力系统的运行效率降低，增加能源损耗，给电力生产和供应带来负面影响。
造成绝缘击穿问题的原因主要包括绝缘材料的老化、受潮、机械损伤、电压过高、局部放电、污秽和腐蚀等。
这些原因都会导致绝缘层的破坏和击穿，使电力系统无法正常运行。
预防绝缘击穿问题非常重要。
为了预防绝缘击穿问题，可以采取一些措施。
定期对电力系统进行检测和维护，及时更换老化或受损的绝缘材料。
加强电力系统的保护和监控，避免电压过高或局部放电导致绝缘击穿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
造成电缆绝缘击穿的几种原因
发布时间：2012-01-14
造成电缆绝缘击穿有以下几种原因：
一、是机械损伤。
由于重物砸伤电缆，挖掘机不慎误伤电缆，在敷设时电缆弯曲过大使绝缘受伤，装运时电缆被严重挤压而使绝缘和保护层损坏，由于底层沉陷直埋电缆受拉力过大等，均导致绝缘受损，甚至会拉断电缆。
避免电缆机械损伤可采用架空电缆，如果是沿墙敷设的电缆应加以遮盖，地埋应有明显的标识，并及时制止在电缆线路附近取土。
二、是施工不当。
由于施工方法不良和使用的材料质量较差，使电缆头和中间的薄弱环节发生故障，导致绝缘层被击穿。
预防这种现象，应提高电缆头的安装质量，在电缆头制作、安装过程中，绝缘包袋要紧密，不得出现空隙。
环氧树脂和石英粉之前，应进行严格的干燥处理，使气泡和水分不能进入电缆头内，并加强铅包套边缘的绝缘处理。
三、是绝缘受潮。
由于电缆头施工工艺不良，使水分侵入电缆内部，或电缆内护层破损而使水分进入。
铅包电缆敷设在震源附近，由于长期震动而产生疲劳龟裂。
电缆外皮受腐蚀而产生空洞。
由于制造质量不好，铅包上有小孔或裂缝。
针对这些情况，应加强电缆外层的维护，定期在外护层涂刷一层沥青。
四、是过电压。
由于大气过电压或内部过电压引起绝缘层被击穿，尤其是系统内部过电压会造成多根电缆同时被击穿。
对此，应安装避雷器，提高系统自动保护的科技水平。
五、是绝缘老化。
电缆在长期的运行中，由于散热不良或过负荷，导致绝缘材料的电气性能和机械性能劣化，使绝缘层变脆或断裂。
如果是这样，应按周期对电缆进线预防性耐压测试，发现电缆绝缘降低不能满足安全运行的要求，应更换新的电缆。
