数字视频编解码 2012 试题1
视频编码器技术应用考核试卷
D. fps（帧/秒）
10.关于视频编码中的变换编码，以下哪个说法是正确的（）
A.变换编码可以去除空间冗余
B.变换编码可以去除时间冗余
C.变换编码可以提高视频质量
D.变换编码可以降低视频分辨率
11.在视频编码中，哪个环节可以调整视频的压缩比（）
A.预处理
B.编码
C.解码
D.后处理
2. H.264压缩效率较高，适用于多种视频应用；H.265具有更高压缩效率，适用于4K/8K等高分辨率视频。主要区别在于压缩算法和编码工具的改进。
3.帧内预测是利用当前帧内的像素预测，帧间预测是利用不同帧间的像素预测。它们分别用于I帧和P/B帧，有效去除空间和时间冗余。
4.码率控制策略确保视频质量和网络传输效率的平衡。CBR码率恒定，便于网络控制，但可能影响视频质量；VBR根据视频内容动态调整码率，质量较高，但网络传输要求高。
C.提高视频传输速度
D.提高视频播放效率
2.目前最常用的视频编码标准是（）
A. MPEG-1
B. MPEG-2
C. H.264
D. VP9
3.关于视频编码器技术，以下哪个说法是错误的（）
A.视频编码器可以降低视频数据量
B.视频编码器可以提高视频传输速度
C.视频编码器可以提高视频质量
D.视频编码器可以无损压缩视频数据
B.帧间预测
C.变换编码
D.量化编码
5.使用视频编码技术可以带来以下哪些好处？（）
A.节省存储空间
B.减少传输带宽
C.提高视频播放流畅性
D.所有以上
6.以下哪些是视频编码器中常用的编码格式？（）
A. AVC
B. HEVC

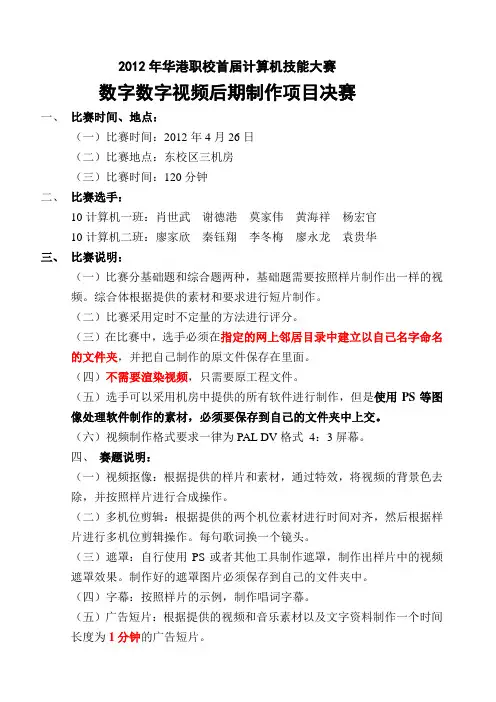

2012年华港职校首届计算机技能大赛数字视频剪辑赛题(决赛)
2012年华港职校首届计算机技能大赛数字数字视频后期制作项目决赛一、比赛时间、地点：（一）比赛时间：2012年4月26日（二）比赛地点：东校区三机房（三）比赛时间：120分钟二、比赛选手：10计算机一班：肖世武谢德港莫家伟黄海祥杨宏官10计算机二班：廖家欣秦钰翔李冬梅廖永龙袁贵华三、比赛说明：（一）比赛分基础题和综合题两种，基础题需要按照样片制作出一样的视频。
综合体根据提供的素材和要求进行短片制作。
（二）比赛采用定时不定量的方法进行评分。
（三）在比赛中，选手必须在指定的网上邻居目录中建立以自己名字命名的文件夹，并把自己制作的原文件保存在里面。
（四）不需要渲染视频，只需要原工程文件。
（五）选手可以采用机房中提供的所有软件进行制作，但是使用PS等图像处理软件制作的素材，必须要保存到自己的文件夹中上交。
（六）视频制作格式要求一律为PAL DV格式4：3屏幕。
四、赛题说明：（一）视频抠像：根据提供的样片和素材，通过特效，将视频的背景色去除，并按照样片进行合成操作。
（二）多机位剪辑：根据提供的两个机位素材进行时间对齐，然后根据样片进行多机位剪辑操作。
每句歌词换一个镜头。
（三）遮罩：自行使用PS或者其他工具制作遮罩，制作出样片中的视频遮罩效果。
制作好的遮罩图片必须保存到自己的文件夹中。
（四）字幕：按照样片的示例，制作唱词字幕。
（五）广告短片：根据提供的视频和音乐素材以及文字资料制作一个时间长度为1分钟的广告短片。
五、评分标准：（二）作品从以下几个方面进行考虑打分：1．整体印象：整个片子的跟样片的相似程度，广告短片的流畅程度。
2．技术要点：（1）抠像题中，主要考虑选手的抠像是否干净，是否有杂色边缘。
（2）多机位剪辑主要考虑选手时间对齐，以及根据音乐剪辑的节奏感。
（3）遮罩题主要考虑选手使用PS制作遮罩的速度和在PR当中使用遮罩的方法，如果没有保存图像文件到自己的文件夹，则不给分。
（4）字幕题主要考虑选手对各种字幕形式和字幕模板的掌握。
数字视频设计试题及答案
数字视频设计试题及答案一、选择题（每题2分，共20分）1. 数字视频的压缩标准中，以下哪个不是国际标准？A. MPEG-1B. H.261C. JPEGD. H.264答案：C2. 在数字视频处理中，帧间压缩技术主要依赖于什么？A. 帧内冗余B. 帧间冗余C. 空间冗余D. 时间冗余答案：B3. 下列哪种编码方式不是数字视频编码？A. 无损编码B. 有损编码C. 模拟编码D. 混合编码答案：C4. 在数字视频存储中，以下哪种格式不是常见的视频文件格式？A. AVIB. MP4C. JPEGD. MKV答案：C5. 数字视频的分辨率通常用以下哪种方式表示？A. 像素数量B. 帧率C. 比特率D. 压缩率答案：A二、填空题（每空1分，共10分）1. 数字视频的压缩比可以达到______以上。
答案：100:12. 在数字视频传输中，______技术可以有效地减少传输延迟。
答案：流媒体3. 数字视频的编码过程包括______和______两个主要步骤。
答案：编码，压缩4. 在数字视频播放中，______技术可以提高视频的播放质量。
答案：去噪5. 数字视频的压缩算法通常分为______和______两大类。
答案：无损压缩，有损压缩三、简答题（每题5分，共20分）1. 请简述数字视频的帧内压缩技术。
答案：帧内压缩技术主要针对视频帧内的空间冗余进行压缩，它通过预测编码、变换编码、熵编码等方法，减少帧内数据的冗余，达到压缩的目的。
2. 什么是数字视频的帧间压缩技术？答案：帧间压缩技术利用视频序列中相邻帧之间的时间冗余，通过运动估计和运动补偿来减少帧间的冗余信息，从而实现压缩。
3. 请解释数字视频的比特率。
答案：数字视频的比特率是指单位时间内传输或处理的数据量，通常用bps（比特每秒）表示。
比特率越高，视频质量越好，但文件大小也越大。
4. 数字视频的分辨率和帧率对视频质量有何影响？答案：分辨率决定了视频图像的清晰度，分辨率越高，图像越清晰；帧率决定了视频播放的流畅度，帧率越高，视频播放越流畅。
图像编码与解码技术考试
图像编码与解码技术考试（答案见尾页）一、选择题1. 图像编码技术中，以下哪种编码方式属于有损压缩？A. JPEGB. PNGC. GIFD. BMP2. 在数字图像处理中，以下哪种变换可以增强图像的视觉效果？A. 对图像进行裁剪B. 对图像进行缩放C. 对图像进行旋转D. 对图像进行平滑滤波3. 图像编码过程中，以下哪个参数不会影响压缩比？A. 编码位数B. 压缩算法C. 图像分辨率D. 量化参数4. 在图像解码过程中，以下哪个步骤不是必须的？A. 解码B. 逆变换C. 图像重建D. 图像显示5. 在视频编码中，以下哪种帧率适用于实时传输？A. 1fpsB. 2fpsC. 3fps6. 图像压缩中，以下哪种方法可以保证最高的压缩比？A. 霍夫曼编码B. LZW编码C. LZ77编码D. DIY自定义编码7. 在数字图像处理中，以下哪种操作可以用于去除图像中的噪声？A. 池化B. 滤波C. 高斯模糊D. 锐化8. 视频编解码中，以下哪种格式支持最高级别的压缩比？A. H.261B. H.264C. MPEG-2D. AVI9. 图像编码中，以下哪种编码标准适用于网页图片传输？A. JPEGB. PNGC. GIFD. BMP10. 在图像解码过程中，以下哪个步骤可以用来验证解码后的图像质量？A. 图像显示B. 图像打印C. 图像比较D. 图像分析11. 图像编码技术中，以下哪个选项是常见的编码标准？B. PNGC. BMPD. GIF12. 在数字图像处理中，关于图像变换的描述，以下哪个是不正确的？A. 图像缩放可能会改变图像的宽度和高度B. 图像旋转不会改变图像的宽度和高度C. 图像平移不会改变图像的宽度和高度D. 图像缩放不改变图像的像素值13. 图像编码中，以下哪个选项不属于预测编码方法？A. 基于像素值的预测B. 基于纹理的预测C. 基于运动的预测D. 基于颜色的预测14. 在JPEG图像编码中，以下哪个参数会影响压缩比？A. 缩放因子B. 颜色深度C. 快速扫描顺序D.量化表15. 图像解码中，以下哪个步骤不是必要的？A. 逆变换B. 逆量化C. 图像重建D. 图像显示16. 在图像处理中，以下哪个操作可以增强图像的边缘信息？A. 池化B. 滤波C. 微分D. 高斯模糊17. 在JPEG图像编码中，以下哪个参数会影响图像的质量？A. 缩放因子B. 颜色深度C. 快速扫描顺序D. 量化表18. 图像解码中，以下哪个选项是用于解压缩的？A. 解码函数B. 解压函数C. 图像重建D. 图像显示19. 在数字图像处理中，以下哪个操作可以用于去除图像中的噪声？A. 池化B. 滤波C. 阈值分割D. 高斯平滑20. 在JPEG图像编码中，以下哪个参数会影响压缩后的图像文件大小？A. 缩放因子B. 颜色深度C. 快速扫描顺序D. 量化表21. 图像编码技术中，以下哪个选项是常见的编码标准？A. JPEGB. MP3C. GIFD. PNG22. 在数字图像处理中，以下哪种变换可以增强图像的视觉效果？A. 对图像进行缩放B. 对图像进行旋转C. 对图像进行滤波D. 对图像进行锐化23. 图像编码过程中，以下哪个参数用于控制编码效率？A. 码率B. 分辨率C. 编码格式D. 量化系数24. 在图像解码过程中，以下哪个步骤用于恢复原始图像数据？A. 解码B. 压缩C. 显示D. 传输25. 图像编码中，以下哪个选项不属于有损编码？A. JPEGB. H.264C. MPEG-1D. DWV26. 在数字图像处理中，以下哪个操作可以用于去除图像中的噪声？A. 滤波B. 膨胀C. 阈值分割D. 二值化27. 图像解码时，以下哪个参数用于指定解码器的输出格式？A. MIME类型B. 编码格式C. 解码参数D. 图像大小28. 在图像编码中，以下哪个选项可以实现无损压缩？A. JPEGB. H.264C. MPEG-1D. DWV29. 数字图像处理中，以下哪个操作可以用于调整图像的对比度和亮度？A. 灰度转换B. 直方图均衡化C. 色彩平衡D. 图像标准化30. 图像解码后，以下哪个步骤用于显示图像？A. 打印B. 显示器显示C. 存储到硬盘D. 通过互联网传输31. 图像编码技术中常用的方法有哪些？A. JPEGB. PNGC. GIFD. BMP32. 在数字图像处理中，什么是JPEG编码？A. 一种有损压缩方法B. 一种无损压缩方法C. 一种同时具有有损和无损压缩的方法33. 图像解码过程中，哪个步骤是至关重要的？A. 传输图像数据B. 压缩图像数据C. 解析图像数据34. 在图像编码中，哪个参数决定了图像的质量？A. 码率B. 分辨率C. 编码格式35. 以下哪种图像格式支持透明背景？A. JPEGB. PNGC. GIF36. 在无损图像压缩中，哪种算法被广泛应用？A. LZWB. JPEGC. ZIP37. 在图像编码过程中，哪个步骤可以去除图像中的噪声？A. 滤波B. 膨胀C. 深度学习38. 以下哪种图像格式被广泛用于网页中的图标和小型图片？A. GIFB. PNGC. JPEG39. 在图像解码中，哪个步骤可以恢复图像的原始尺寸？A. 解析像素数据B. 调整图像大小C. 应用滤镜效果40. 以下哪种图像格式支持动画效果？A. GIFB. PNGC. BMP二、问答题1. 什么是图像编码？它的主要目的是什么？2. 常见的图像编码标准有哪些？它们的区别是什么？3. 什么是解码？它在图像处理中的重要性是什么？4. 描述一下H./AVC编码和解码过程的基本原理。

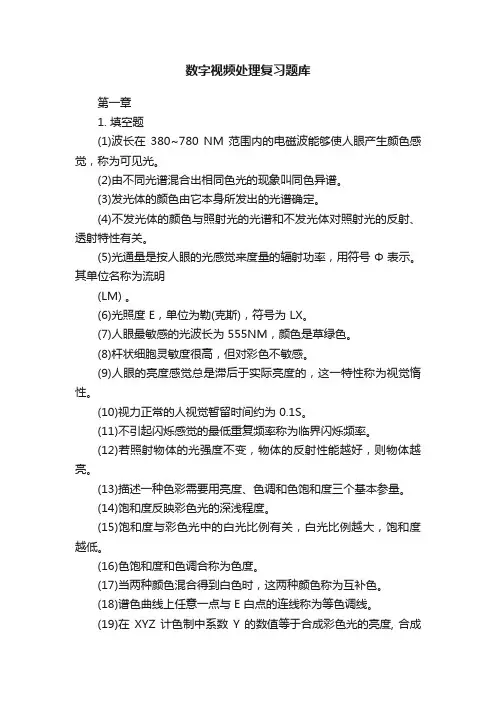

数字视频处理复习题库
数字视频处理复习题库第一章1. 填空题(1)波长在380~780 NM 范围内的电磁波能够使人眼产生颜色感觉，称为可见光。
(2)由不同光谱混合出相同色光的现象叫同色异谱。
(3)发光体的颜色由它本身所发出的光谱确定。
(4)不发光体的颜色与照射光的光谱和不发光体对照射光的反射、透射特性有关。
(5)光通量是按人眼的光感觉来度量的辐射功率，用符号Φ表示。
其单位名称为流明(LM) 。
(6)光照度 E，单位为勒(克斯)，符号为 LX。
(7)人眼最敏感的光波长为 555NM，颜色是草绿色。
(8)杆状细胞灵敏度很高，但对彩色不敏感。
(9)人眼的亮度感觉总是滞后于实际亮度的，这一特性称为视觉惰性。
(10)视力正常的人视觉暂留时间约为 0.1S。
(11)不引起闪烁感觉的最低重复频率称为临界闪烁频率。
(12)若照射物体的光强度不变，物体的反射性能越好，则物体越亮。
(13)描述一种色彩需要用亮度、色调和色饱和度三个基本参量。
(14)饱和度反映彩色光的深浅程度。
(15)饱和度与彩色光中的白光比例有关，白光比例越大，饱和度越低。
(16)色饱和度和色调合称为色度。
(17)当两种颜色混合得到白色时，这两种颜色称为互补色。
(18)谱色曲线上任意一点与 E 白点的连线称为等色调线。
(19)在XYZ 计色制中系数Y 的数值等于合成彩色光的亮度, 合成彩色光色度由 X、Y、Z 的比值决定。
(20)在 XYZ 计色制中当 X=Y=Z 时，配出等能白光 E 白。
2. 选择题(1)下列波长的电磁波不能够使人眼产生颜色感觉的是（④ 880 nm ）。
(2)在白光下呈绿色的纸在红光下应该呈（④ 黑色）。
(3)光源的色温单位是（③ 开氏度）。
(4) 光照度为 10-1 勒相当于（③ 月光）。
(5) 彩色三要素是（② 亮度、色调和饱和度）。
(6) 在彩色电视中，选用的三基色是（① 红、绿、蓝）。
(7) 两种颜色互为补色的是（③ 黄、蓝）。
(8) 绿色、紫色、青色相加得到（① 浅绿）。

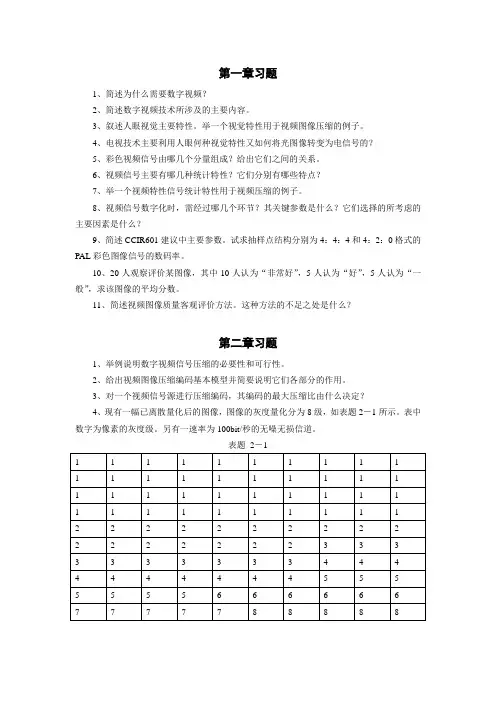

数字视频技术习题
第一章习题1、简述为什么需要数字视频？2、简述数字视频技术所涉及的主要内容。
3、叙述人眼视觉主要特性。
举一个视觉特性用于视频图像压缩的例子。
4、电视技术主要利用人眼何种视觉特性又如何将光图像转变为电信号的？5、彩色视频信号由哪几个分量组成？给出它们之间的关系。
6、视频信号主要有哪几种统计特性？它们分别有哪些特点？7、举一个视频特性信号统计特性用于视频压缩的例子。
8、视频信号数字化时，需经过哪几个环节？其关键参数是什么？它们选择的所考虑的主要因素是什么？9、简述CCIR601建议中主要参数。
试求抽样点结构分别为4：4：4和4：2：0格式的PAL彩色图像信号的数码率。
10、20人观察评价某图像，其中10人认为“非常好”，5人认为“好”，5人认为“一般”，求该图像的平均分数。
11、简述视频图像质量客观评价方法。
这种方法的不足之处是什么？第二章习题1、举例说明数字视频信号压缩的必要性和可行性。
2、给出视频图像压缩编码基本模型并简要说明它们各部分的作用。
3、对一个视频信号源进行压缩编码，其编码的最大压缩比由什么决定？4、现有一幅已离散量化后的图像，图像的灰度量化分为8级，如表题2－1所示。
表中数字为像素的灰度级。
另有一速率为100bit/秒的无噪无损信道。
表题2－11 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 12 2 2 2 2 2 2 2 2 22 2 2 2 2 2 23 3 33 3 3 3 3 3 34 4 44 4 4 4 4 4 45 5 55 5 5 56 6 6 6 6 67 7 7 7 7 8 8 8 8 8（1） 现将图像通过该信道传输，用等长码，问需要多长时间才能传送完这幅图像？（2） 对这幅图像进行霍夫曼编码，求每种灰度的码字，问平均码长为多少？这时传送完这幅图像需要多少时间？并求其编码效率？（3） 设计对应并行解码表。
视频处理技术考试试题及答案
视频处理技术考试试题及答案一、选择题（每题5分，共50分）1. 视频编码标准中，以下哪种编码格式适用于无损压缩？A. H.264B. MPEG-2C. GIFD. MJPEG答案：C2. 在视频处理中，常用的图像缩放算法是：A. 双线性插值B. Sobel算子C. Canny算子D. 腐蚀与膨胀答案：A3. 下面哪项不是视频帧率常见的取值？A. 24fpsB. 30fpsC. 60fpsD. 120fps答案：D4. 视频编解码器中，以下哪一项不属于压缩原理的内容？A. 去冗余编码B. 变换编码C. 预测编码D. 量化编码答案：B5. 在视频码流分析中，以下哪一项不是对码流特征的描述？A. 帧率B. 码率C. GOP长度D. 视频分辨率答案：D6. 视频编码标准中，以下哪种编码格式适用于流媒体传输？A. H.264B. MPEG-2C. GIFD. MJPEG答案：A7. 以下哪一种视频格式不支持透明通道？A. AVIB. MOVC. GIFD. MP4答案：D8. 在视频处理中，以下哪种滤波算法主要用于边缘检测？A. 双线性插值B. Sobel算子C. Canny算子D. 中值滤波答案：B9. 视频流媒体传输中，以下哪个协议常用于直播场景？A. RTMPB. RTPC. HTTPD. FTP答案：A10. 在视频编码中，以下哪种帧类型不是用于随机访问？A. I帧B. P帧C. B帧D. D帧答案：C二、简答题（每题10分，共30分）1. 请简述视频编码中的预测编码原理。
答：预测编码是视频编码中一种重要的压缩技术。
它利用时域上的冗余信息，通过对当前帧与参考帧进行差值编码。
具体而言，预测编码分为帧内预测和帧间预测两种方式。
帧内预测是指利用当前帧内的邻近像素值进行预测，并将预测误差编码。
常见的帧内预测算法有均值预测、最近邻预测和双向预测等。
通过帧内预测，可以压缩当前帧内部冗余的空间信息。
帧间预测是指利用参考帧与当前帧之间的关联性进行预测，再将预测误差编码。
2012级《数字视频技术》复习思考
2012级《数字视频技术》复习思考笔试试卷包括填空、单选题、多选题、简答题和应用题五种类型。
复习时多看教材每章后思考与练习题，考试内容涵盖但不限于本套样题。
部分试题涉及软件操作的方法，答案不唯一，以能实现相应结果为正确；陈述方法时，需要揭示使用到的软件工具或命令，说明要点和步骤等。
考试形式为闭卷考试，严禁考生携带任何与考试内容有关的资料或书籍进入考室！一、选择题样题：1.制作PAL制视频节目时，采用的帧频是？A 24帧/秒B 25帧/秒C 29.97帧/秒D 30帧/秒2.我国普遍采用的视频制式为：A PALB NTSCC SECAMD 其他制式3.PremierePro中存放素材的窗口是？A Project窗口B Moitor窗口C Timeline窗口D AudioMixer窗口4.时间线轨道上的两段相邻片段，片段A的入点为5秒，出点为12秒，片段B的入点为12秒，出点为18秒。
这两个片段之间施加一个矩形划像切换，切换的对齐方式为End atcut，切像切换的入点为8秒。
那么，划像持续的时间为：A 3秒B 4秒C 8秒D 10秒5.执行下列哪个操作可以将单个素材文件导入Adobe Premiere的项目(Project)窗口中？A 执行File/Import命令B在Project窗口空白处双击C 执行File/Import/Import Recent FileD 执行File/Open命令6.要查找序列(Sequence)中的影片在Project窗口中的素材位置，应该使用下列哪个命令？A FindB Reveal in ProjectC Edit Original7.如何在PrimierePro中导入图片序列动画素材？A 在Import窗口中选框需要导入的图片B在Import窗口中激活Numbered Still选项C 选择菜单命令Automate to SequenceD 在Import窗口中选择Import Folder，导入放置图片的文件夹8.如果需要在轨道上调整画面的不透明度，需要使用下面的哪个工具？A Selection ToolB Razor ToolC Pen ToolD Hand Tool9.下列哪个方法可以倒着播放一段影片？A Rate Stretch ToolB Speed/Duration对话框输入负值C Speed/Druation对话框中选择Reverse Speed选项D Backwards特效10..在时间线窗口中，可以通过哪个功能键配合鼠标对片断进行多选？A AltB CtrlC ShiftD Esc11.PremierePro的切换提供了哪些对齐方式？A Center at CutB Start atCutC End at CutD Custom Start12.PremierePro用什么来表示音量：A 分贝B赫兹C 毫伏D 安培13.给音频片段施加一个Highpass特效，其中Cutoff。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011第一学期 数字视频编解码试题 （研究生）1、在数字视频编码过程中，运动补偿是预测编解码的基本形式之一，请阐述其基本理论及其重要性。
运动补偿是一种描述相邻帧(相邻在这里表示在编码关系上相邻，在播放顺序上两帧未必相邻)差别的方法，具体来说是描述前面一帧(相邻在这里表示在编码关系上的前面，在播放顺序上未必在当前帧前面)的每个小块怎样移动到当前帧中的某个位置去。
这种方法经常被视频压缩/视频编解码器用来减少视频序列中的空域冗余。
一个视频序列包含一定数量的图片--通常称为帧。
相邻的图片通常很相似，也就是说，包含了很多冗余。
使用运动补偿的目的是通过消除这种冗余，来提高压缩比。
2、请阐述一般数字视频信号的DCT 变换编码的步骤及其重要特点。
数字图像信号的DCT 变换编码过程为：将图像N ×N 的图像矩阵X 变换成N ×N 的系数矩阵Y 。
变换过程可以用变换矩阵A 来描述。
N ×N 矩阵的DCT 变换如下： T YAXA =N ×N 矩阵的IDCT 变换如下：TX A YA =其中A 为N ×N 转换矩阵，A 中的各个元素为：(21)cos( > 0)2ij i j i A C i N π+= 其中0>0), i C i C 然后对变换后的系数进行量化，量化通过降低整数精度，以减少存储位数，增加0系数数目，从而达到数据压缩目的。
然后进行重排序，把非零系数集中在一起，使剩下的零系数能被更加有效的编码。
然后进行熵编码，将描述视频流的一串符号编码成适于传输的压缩比特流。
从而获得高效压缩结果。
3、试比较Huffman 编码与算术编码的异同点。
相同点：霍夫曼编码和算术编码都是是根据出现的概率将输入的符号映射编码成一系列码字。
不同点：霍夫曼编码是把每一个输入符号映射为一个码字，而算术编码是将一系列数据符号映射为一个单独的小数，所以霍曼编码每一个符号的映射码字必须是整数个比特，而算术编码每个传输符号不需要被编码成整数比特。
因此算术编码的编码性能优于霍夫曼编码。
4、如何理解MPEG-4视频编码的“分档次和等级”？MPGE-4的功能内容非常繁多而且详细，包含低质的编码和高质的编码，还包括各种视频对象的编码等等，这些功能全部在编码器中实现是非常困难的，而且通常是不必要的。
为了使用不同的应用场合，MPEG-4进行了“分档次和等级”，对不同的画面质量的编码方式做了详细的分类，对不同档次做了标准，从而是编码器在不同性能的处理器和不同的应用目标上都可以实现通用性。
5、设某时刻的一块图像亮度抽样信号值为f (x ，y )8×8，采用Z 形扫描和变字长编码（可以借助于任意的计算工具如C 语言或MA TABL 工具等，但要求答卷中带源程序）139 144 149 153 155 155 155 155 144 151 153 156 159 156 156 156 150 155 160 163 158 156 156 156 f (x ，y )8×8= 159 161 162 160 160 159 159 159 159 160 161 162 162 155 155 155 161 161 161 161 160 157 157 157 162 162 161 163 162 157 157 157 162 162 161 161 163 159 158 158（1）求出该块亮度信号的离散余弦变换（DCT ）矩阵表达式。
（2）若采用Q coeff =roungd(coeff/Q step )的量化器，其中量化步长Q step =16。
求出其量化（Q ）后的矩阵表达式。
（3）如果上一帧亮度信号的直流值为25，根据所得的量化矩阵表方式，写出该帧亮度信号的直流信号编码形式，并画出编码结构框图。
（4）根据所得的量化矩阵表方式，写出该帧亮度信号的交流信号编码形式，并画出编码结构框图。
（5）根据所得亮度信号的交直流编码结果，分析解码原理。
并画出解码结构框图。
（6）针对上述（2）的结果，求出其反量化（IQ）的表达式。
（7）根据所求的编码形式即编码结果，求出压缩比和冗余度。
（8）求出反离散余弦变换（IDCT）矩阵表达式，并与原亮度信号的矩阵系数进行比较，写出其差值矩阵表达式，分析出现差值的原因。
(1) dct系数矩阵g =1.0e+003 *[ 1.2597 -0.0011 -0.0121 -0.0050 0.0020 -0.0017 -0.0025 0.0012-0.0228 -0.0173 -0.0061 -0.0034 -0.0027 -0.0000 0.0002 -0.0010-0.0108 -0.0094 -0.0017 0.0018 0.0000 -0.0010 -0.0004 -0.0003-0.0072 -0.0018 0.0003 0.0013 0.0010 -0.0000 -0.0002 0.0005-0.0005 -0.0009 0.0014 0.0017 -0.0002 -0.0007 0.0008 0.00110.0017 -0.0001 0.0017 -0.0005 -0.0007 0.0015 0.0009 -0.0009-0.0012 -0.0004 -0.0004 -0.0014 -0.0006 0.0017 0.0012 -0.0008-0.0026 0.0016 -0.0037 -0.0019 0.0019 0.0012 -0.0006 -0.0004](2) 量化后的矩阵Q =[79 0 -1 0 0 0 0 0-2 -1 0 0 0 0 0 0-1 -1 0 0 0 0 0 0-1 0 0 0 0 0 0 00 0 0 0 0 0 0 00 0 0 0 0 0 0 00 0 0 0 0 0 0 00 0 0 0 0 0 0 0](3)直流系数采用DPCM编码方式，当前快的直流系数为79， 79-25 = 54；直流系数的编码模型如下:(4)编码所得到的run level 对如下交流系数的编码模型如下:编码形式如下:(5)解码的框图如下图:直流分量解码交流分量解码(6)Y1=Yq.*Q;%%反量化X1=A’*Y1*A;%%重建Xd=X-X1;%%差值(7)视频帧的最终编码长度为 : 11+8+3+3+3+6+3 +4 = 41压缩比为 8*8*8/41=12.5;视频的冗余度为1-1/12.5 =92%(8)差值出现的主要的原因是量化误差,量化后的DCT系数不能完全无损恢复。
解码后的视频与原始视频帧的差值矩阵。
e =[-3.5274 -1.1957 -0.4625 -0.7396 -1.7122 -2.9279 -2.8651 -2.4719-3.1894 1.5547 0.0499 -0.2315 0.8735 -2.3464 -1.5216 -0.7160-4.2196 -0.8536 1.7908 3.0108 -2.2590 -2.9776 -1.0036 0.4239-1.3073 -0.4028 -0.7633 -3.2432 -2.1057 -0.5241 2.4449 4.4109-3.9417 -3.8041 -3.7340 -2.6513 -0.9048 -4.7607 -1.3610 0.8381-0.7216 -1.6919 -2.8212 -2.9991 -2.5347 -2.6511 0.5491 2.64023.5831 2.3204 -0.3491 0.7673 0.4677 -2.3544 0.3056 2.10446.2289 4.7322 1.6302 0.1815 2.2703 -0.1169 1.1107 2.6754]源程序:clear,clc%%f=[ 139 144 149 153 155 155 155 155144 151 153 156 159 156 156 156150 155 160 163 158 156 156 156159 161 162 160 160 159 159 159159 160 161 162 162 155 155 155161 161 161 161 160 157 157 157162 162 161 163 162 157 157 157162 162 161 161 163 159 158 158];g=dct2(f);%%输出DCT变换系数q=16;%%%运用量化矩阵对DCT系数进行量化Q=g./q;Q=round(Q); %%量化取整Z=zigzag(Q); %%对量化矩阵进行zigzag扫描P=Q.*q;%%%进行反量化p=idct2(P); %%进行反DCT变化e=f-p; %%输出误差矩阵%%%%%%%%%%%%%%%%%%%%zigzag函数%%%%%%%%%%function b=zigzag(a)[n,m]=size(a);if(n~=8 & m~=8)error('Input array is NOT 8-by-8');end% Set up array for fast conversion from row/column coordinates tozigzag = [ 0, 1, 8, 16, 9, 2, 3, 10, ...17, 24, 32, 25, 18, 11, 4, 5, ...12, 19, 26, 33, 40, 48, 41, 34, ...27, 20, 13, 6, 7, 14, 21, 28, ...35, 42, 49, 56, 57, 50, 43, 36, ...29, 22, 15, 23, 30, 37, 44, 51, ...58, 59, 52, 45, 38, 31, 39, 46, ...53, 60, 61, 54, 47, 55, 62, 63];zigzag = zigzag + 1; %% 下标加1aa = reshape(a,1,64); %% 将输入块变成1*64的向量b = aa(zigzag); %% 得到zigzag扫描结果end。
