防火分隔水幕设计要求
防火分隔水幕设计要求
防火分隔水幕是一种用于阻挡火势蔓延的防火设施，其设计要求十分重要。
防火分隔水幕的设计要求主要包括以下几个方面。
防火分隔水幕的主要功能是阻挡火势的蔓延，因此其设计要求中必须包含对火势蔓延的有效阻挡能力。
水幕需要具备足够的高度和宽度，以覆盖火源区域。
同时，水幕要能够形成一个完整的屏障，确保火势无法穿透。
因此，在设计中需要考虑水幕的高度、宽度以及喷水量等参数，以确保其具备有效的阻隔能力。
防火分隔水幕的设计要求还包括对水幕本身的稳定性和持续性的要求。
水幕需要能够持续喷水，并且保持稳定的形态，以阻挡火势蔓延。
因此，在设计中需要考虑水幕的喷水系统，包括供水管道、喷头等设备的设计和选型，确保水幕能够持续稳定地形成。
防火分隔水幕的设计还需要考虑对周围环境的影响。
水幕需要在形成有效阻隔的同时，尽量减少对周围环境的干扰和影响。
因此，在设计中需要考虑水幕的布置位置、喷水方向等参数，以最大程度地减少对周围环境的影响。
防火分隔水幕的设计还需要考虑对设备的可靠性和安全性的要求。
水幕设备需要具备可靠的工作性能，能够在火灾发生时立即启动，并形成有效的防火屏障。
因此，在设计中需要考虑设备的自动化控制系统、报警系统等方面，以确保设备的可靠性和安全性。
防火分隔水幕的设计还需要考虑对维护和管理的要求。
水幕设备需要定期进行检查和维护，以确保其正常工作。
因此，在设计中需要考虑设备的可维护性和可管理性，包括设备的维护通道、维护人员的安全等方面。
防火分隔水幕的设计要求主要包括对火势蔓延的阻挡能力、水幕的稳定性和持续性、对周围环境的影响、设备的可靠性和安全性，以及对维护和管理的要求。
通过合理设计和选型，可以确保防火分隔水幕在火灾发生时能够起到有效的防火作用，保护人员的生命财产安全。
建筑消防工程水幕—防火分隔及防护冷却
消防工程水幕防火分隔及防护冷却目录一、定义和区别 (2)1 定义22•区别 (2)3.总结 (3)二、设计参数 (3)1 .设计参数 (3)2,独立设置 (3)3.总结 (4)三、喷头的布置 (4)1 .防火分隔水幕的喷头布置 (4)2 .其他 (5)一、定义和区别1.定义1 .防火分隔水幕：由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。
2 .防护冷却水幕：由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的水幕系统。
3 .防护冷却系统：由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。
4 .区别1 .防火分隔水幕与防护冷却水幕都是水幕系统，是开式系统，防火分隔水幕利用密集喷洒形成的水墙或水帘阻火挡烟而起到防火分隔作用，防护冷却水幕则利用水的冷却作用, 配合防火卷帘等分隔物进行防火分隔。
2 .水幕系统用于挡烟阻火和冷却分隔物。
系统组成的特点是采用开式洒水喷头或水幕喷头，控制供水通断的阀门可根据防火需要采用雨淋报警阀组或人工操作的通用阀门，小型水幕可用感温雨淋报警阀控制。
3 .防护冷却系统是湿式系统，是闭式系统。
3.总结防火冷却水幕与防护冷却系统都是用来给防火卷帘、防火玻璃墙冷却用的，防火分隔水幕是用来代替防火卷帘或防火玻璃墙，做防火分隔用的。
二、设计参数1 .设计参数水幕系统的设计基本参数应符合下表的规定注：1.防护冷却水幕的喷水点高度每增加Im,喷水强度应增加0.1L∕(s∙ m),但超过9m时喷水强度仍采用L0L∕(s∙m)o2 .系统持续喷水时间不应小于系统设置部位的耐火极限要求。
3 .独立设置当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合下列要求：1 .喷头设置高度不应超过8m；当设置高度为4m —8m时, 应采用快速响应洒水喷头。
防火分隔水幕喷头间距探讨
防火分隔水幕喷头间距探讨Prepared on 24 November 2020防火分隔水幕喷头间距问题探讨摘要：防火分隔水幕是防止火灾蔓延的有效措施之一，对目前普遍运用的两种喷头布置方式进行比较、分析和探讨，提出防火分隔水幕喷头布置的合理间距。
关键词：防火分隔水幕水幕喷头开式洒水喷头喷头间距1.引言防火分隔水幕系统是一种将水喷洒成水帘状的消防阻火措施，系统由开式洒水喷头或水幕喷头、雨淋阀组及水流报警装置等组成，属于开式消防给水方式。
《建筑设计防火规范》(GB50016-2006)第8.5.2条规定：应设防火墙等防火分隔物而无法设置的局部开口部位，宜设置水幕系统。
水幕系统计算和设计应执行《自动喷水灭火系统设计规范》GB50084-2001（2005年版）。
防火分隔水幕系统只是在线上起到阻止火灾蔓延的作用，当发生火灾时，喷头(水幕喷头或开式洒水喷头)将按垂直向下的方向喷射出密集状水滴，形成水幕，阻止火灾向非火灾区蔓延，起到防火隔断作用。
由于防火分隔水幕不是用于主动灭火，而是用于被动防火的局限性，《自动喷水灭火系统设计规范》GB50084-2001（2005年版）（以下简称“喷规”）对使用防火分隔水幕的部位尺寸有所限制，“喷规”第条规定：防火分隔水幕不宜用于尺寸超过15m(宽)×8m(高)的开口（舞台口除外）。
另外“喷规”，防火分隔水幕：喷水点高度≤12米，喷水强度为2L/sm，喷头最小工作压力为。
6米，采用水幕喷头时，喷头不应少于3排；采用开式洒水喷头时，喷头不应少于2排。
尽管“喷规”对喷头布置的排数作了规定，但并未对喷头间距等作规定。
可能在理解规范含义上偏差，导致国家标准图集《自动喷水与水喷雾灭火设施安装》（04S206）与《自动喷水灭火系统设计手册》及华北标图集《自动灭火工程》(91SB12-1) (2007年版)，对喷头间距的规定有不一致的地方。
本文将结合以上几种布置形式，对喷头的布置进行比较、分析和探讨，提出防火分隔水幕喷头布置的合理间距。
消防考点：常见民用建筑防火分隔
消防考点：常见民用建筑防火分隔防火分隔构件包括楼板、防火墙，防火门、防火窗、防火卷帘、防火水幕等。
规范中关于各类场所的防火分隔有明确要求，今天我们分享常见民用场所的防火分隔。
一、人员密集场所1. 会议厅、多功能厅、电影院、剧场、礼堂设置在地下或半地下时，宜设置在地下一层，不应布置地下三层及以下楼层。
其中电影院、剧场、礼堂应采用耐火极限不低于2.00h的防火隔墙和甲级防火门与其他区域分隔。
注意：1）会议厅、多功能厅布置一、二级耐火等级建筑的地下或半地下和四层及以上楼层时，一个厅室面积≤400㎡。
2）电影院、剧场、礼堂设置在一、二级耐火等级的建筑内时，确需布置在四层及以上楼层时，一个厅室面积≤400㎡。
2. 歌舞娱乐放映游艺场所不应布置在地下二层及以下楼层，布置在地下一层时，地下一层的地面与室外出入口地坪的高差不应大于10m。
其中厅、室之间及与建筑的其他部位之间，应采用耐火极限不低于2.00h的防火隔墙和1.00h的不燃性楼板分隔，防火门应采用乙级防火门。
3. 剧场等建筑的舞台与观众厅之间的隔墙应采用耐火极限不低于3.00h的防火隔墙。
4. 电影放映室、卷片室应采用耐火极限不低于1.50h 的防火隔墙与其他部位分隔，观察孔和放映孔应采取防火分隔措施。
二、儿童活动场所、医院和老年人照料设施1. 托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所宜设置在独立的建筑内，且不应设置在地下或半地下。
2. 医院和疗养院的住院部分不应布置在地下或半地下。
3. 老年人照料设施宜独立设置，当与其他建筑上、下组合时，老年人照料设施宜设置在建筑的下部。
4. 医疗建筑内的手术室或手术部、产房、重症监护室、贵重精密医疗装备用房、储藏间、实验室、胶片室等，附设在建筑内的托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人照料设施，应采用耐火极限不低于2.00h的防火隔墙和1.00h不燃性楼板与其他场所或部位分隔，墙上必须设置的门、窗应采用乙级防火门、窗。

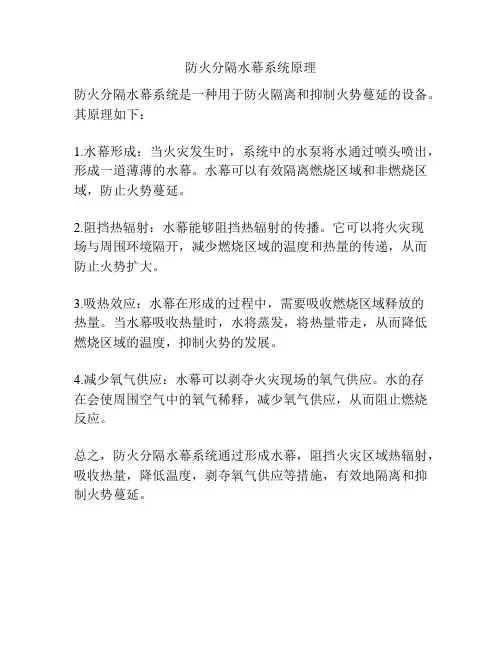

防火分隔水幕系统原理
防火分隔水幕系统原理
防火分隔水幕系统是一种用于防火隔离和抑制火势蔓延的设备。
其原理如下：
1.水幕形成：当火灾发生时，系统中的水泵将水通过喷头喷出，形成一道薄薄的水幕。
水幕可以有效隔离燃烧区域和非燃烧区域，防止火势蔓延。
2.阻挡热辐射：水幕能够阻挡热辐射的传播。
它可以将火灾现
场与周围环境隔开，减少燃烧区域的温度和热量的传递，从而防止火势扩大。
3.吸热效应：水幕在形成的过程中，需要吸收燃烧区域释放的
热量。
当水幕吸收热量时，水将蒸发，将热量带走，从而降低燃烧区域的温度，抑制火势的发展。
4.减少氧气供应：水幕可以剥夺火灾现场的氧气供应。
水的存
在会使周围空气中的氧气稀释，减少氧气供应，从而阻止燃烧反应。
总之，防火分隔水幕系统通过形成水幕，阻挡火灾区域热辐射，吸收热量，降低温度，剥夺氧气供应等措施，有效地隔离和抑制火势蔓延。

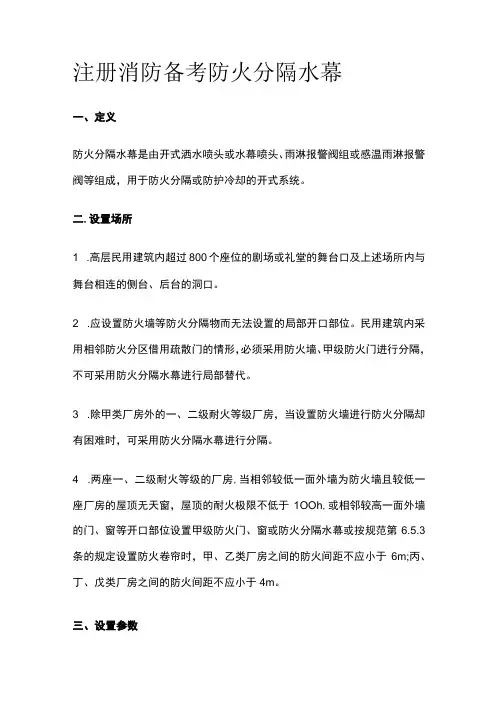

消防考试 防火分隔水幕全考点梳理
注册消防备考防火分隔水幕一、定义防火分隔水幕是由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分隔或防护冷却的开式系统。
二.设置场所1 .高层民用建筑内超过800个座位的剧场或礼堂的舞台口及上述场所内与舞台相连的侧台、后台的洞口。
2 .应设置防火墙等防火分隔物而无法设置的局部开口部位。
民用建筑内采用相邻防火分区借用疏散门的情形，必须采用防火墙、甲级防火门进行分隔，不可采用防火分隔水幕进行局部替代。
3 .除甲类厂房外的一、二级耐火等级厂房，当设置防火墙进行防火分隔却有困难时，可采用防火分隔水幕进行分隔。
4 .两座一、二级耐火等级的厂房,当相邻较低一面外墙为防火墙且较低一座厂房的屋顶无天窗，屋顶的耐火极限不低于1OOh,或相邻较高一面外墙的门、窗等开口部位设置甲级防火门、窗或防火分隔水幕或按规范第6.5.3条的规定设置防火卷帘时，甲、乙类厂房之间的防火间距不应小于6m;丙、丁、戊类厂房之间的防火间距不应小于4m。
三、设置参数1 .建筑内用于防火分隔的防火分隔水幕和防护冷却水幕的火灾延续时间，不应小于防火分隔水幕或防护冷却水幕设置部位墙体的耐火极限。
2 .防火分隔水幕用于替代防火墙,其持续喷水时间不应小于该防火墙的耐火极限。
注：等效替代原则是消防性能化设计的基本原则，因此当采用防火分隔水幕和防护冷却水幕保护时，应采用等效替代原则，其火灾延续时间与防火墙或分隔墙耐火极限的时间一致。
3 .防护冷却水幕应直接将水喷向被保护对象,防火分隔水幕不宜用于尺寸超过15m×8m的开口（舞台口除外）。
4 .防火分隔水幕的喷头布置，应保证水幕的宽度不小于6mβ采用水幕喷头时,喷头不应少于3排;采用开式洒水喷头时,喷头不应少于2排。
四、控制设计自动控制的水幕系统的联动控制设计，应符合下列规定：1 .联动控制方式，仅用水幕系统作为防火分隔时，应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号，并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。
防火分隔水幕设计要求
防火分隔水幕设计要求防火分隔水幕是一种重要的消防设施，用于隔离火势，保护人员和财产安全。
设计一个有效的防火分隔水幕需要考虑以下要求：1. 分隔效果：防火分隔水幕的主要功能是隔离火势，防止火势蔓延。
因此，设计时需要确保水幕能够完全隔离火源，并且具有足够的高度和宽度，以阻止火势的扩散。
2. 材料选择：防火分隔水幕的材料应具有良好的耐火性能，能够在高温下保持稳定，并且不会产生有毒气体。
常用的材料包括玻璃纤维、陶瓷纤维等。
3. 水幕压力：水幕的压力需要足够高，以确保水幕能够形成稳定的防护屏障。
一般来说，水幕的压力应在0.3-1.0 MPa之间。
4. 水幕喷射角度：水幕的喷射角度也是设计的重要参数。
喷射角度过大会导致水幕无法有效覆盖火源，喷射角度过小则会导致水幕的覆盖范围不足。
一般来说，水幕的喷射角度应在30-45度之间。
5. 喷射速度：水幕的喷射速度需要足够高，以保证水幕能够迅速形成并稳定维持。
一般来说，水幕的喷射速度应在20-30 m/s之间。
6. 控制系统：防火分隔水幕的控制系统需要可靠且灵活。
系统应能够根据火灾情况自动启动，并能够根据实际需要调整水幕的高度、宽度和喷射角度。
7. 应急处理：在设计防火分隔水幕时，还需要考虑应急处理措施。
例如，当水源中断时，系统应能够自动切换到备用水源，以确保水幕的正常运行。
8. 维护保养：设计防火分隔水幕时，还需要考虑维护保养的便利性。
系统应能够方便地进行检修和维护，并能够及时发现并修复故障。
总结起来，设计一个有效的防火分隔水幕需要考虑分隔效果、材料选择、水幕压力、喷射角度、喷射速度、控制系统、应急处理和维护保养等要求。
只有综合考虑这些因素，才能设计出安全可靠的防火分隔水幕，保护人员和财产的安全。
防火分隔
防火分隔1、防火墙：是防止火灾蔓延至相邻区域且耐火极限不低于3.00h的不燃性墙体。
防火墙是分隔水平防火分区或防止建筑间火灾延的重要分隔构件，对于减少火灾损失具有重要作用。
2、防火卷帘：是在一定时间内，连同框架能满足耐火稳定性和完整性要求的卷帘，由帘板、卷轴、电动机、导轨、支架、防护罩和控制机构等组成。
防火卷帘主要用于需要进行防火分隔的墙体，特别是防火墙、防火隔墙上因生产、使用等，要开设较大开口而又无法设置防火门时的防火分隔。
3、防火门：指具有一定耐火极限，且在发生火灾时能自行关闭的门。
4、防火窗：是采用钢窗框、钢窗扇及防火玻璃制成，能起到隔离和阻止火势蔓延的窗，一般设置在防火间距不足部位的建筑外墙上的开口或天窗，建筑内的防火墙或防火隔墙上需要观察等部位以及需要防止火灾竖向蔓延的外墙开口部位。
防火窗按照安装方法可分为固定窗扇与活动窗扇两种。
5、防火分隔水幕：可以起到防火墙的作用，在某些需要设置防火墙或其他防火分隔物而无法设置的情况下，可采用防火水幕进行分隔。
防火分隔水幕的设计应满足《自动喷水灭火系统设计规范》(GB50084-2017)的相关要求。
6、防火阀：是在一定时间内能满足耐火稳定性和耐火完整性要求，用于管道内阻火的活动式封装置。
空调、通风管道一旦窜入烟火，就会导致火灾大范围蔓延。
因此，在风道贯通防火分区的部位（防火墙）必须设置防火阀。
7、防火阀的设置部位：（1）穿越防火分区处。
（2）穿越通风、空气调节机房的房间隔墙和楼板处。
（3）穿越重要或火灾危险性大的房间隔墙和楼板处。
（4）穿越防火分隔处的变形缝两侧。
（5）竖向风管与每层水平风管交接处的水平管段上。
但当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。
（6）公共建筑的溶室、卫生间和厨房的竖向排风管，应采取防止回流措施或在支管上设置公称动作温度为70℃的防火阀。
公共建筑内厨房的排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置公称动作温度为150℃的防火阀。
防火分区规范要求
多规部分防火分区条文摘录主编单位：公安部天津消防研究所5.1.7 民用建筑的耐火等级、最多允许层数和防火分区最大允许建筑面积应符合表5.1.7 的规定。
注：建筑内设置自动灭火系统时，该防火分区的最大允许建筑面积可按本表的规定增加1.0 倍。
局部设置时，增加面积可按该局部面积的1.0 倍计算。
5.1.8 地下、半地下建筑（室）的耐火等级应为一级；重要公共建筑的耐火等级不应低于二级。
5.1.9 当多层建筑物内设置自动扶梯、敞开楼梯等上下层相连通的开口时，其防火分区面积应按上下层相连通的面积叠加计算；当其建筑面积之和大于本规范第5.1.7 条的规定时，应划分防火分区。
5.1.10 建筑物内设置中庭时，其防火分区面积应按上下层相连通的面积叠加计算；当超过一个防火分区最大允许建筑面积时，应符合下列规定：1 房间与中庭相通的开口部位应设置能自行关闭的甲级防火门窗；2 与中庭相通的过厅、通道等处应设置甲级防火门或防火卷帘；防火门或防火卷帘应能在火灾时自动关闭或降落。
防火卷帘的设置应符合本规范第7.5.3 条的规定；3 中庭应按本规范第9 章的规定设置排烟设施。
5.1.11 防火分区之间应采用防火墙分隔。
当采用防火墙确有困难时，可采用防火卷帘等防火分隔设施分隔。
采用防火卷帘时应符合本规范第7.5.3 条的规定。
5.1.12 地上商店营业厅、展览建筑的展览厅符合下列条件时，其每个防火分区的最大允许建筑面积不应大于10000m2：1 设置在一、二级耐火等级的单层建筑内或多层建筑的首层；2 按本规范第8、9、11 章的规定设置有自动喷水灭火系统、排烟设施和火灾自动报警系统；3 内部装修设计符合现行国家标准《建筑内部装修设计防火规范》GB 50222 的有关规定。
5.1.13 地下商店应符合下列规定：1 营业厅不应设置在地下三层及三层以下；2 不应经营和储存火灾危险性为甲、乙类储存物品属性的商品；3 当设有火灾自动报警系统和自动灭火系统，且建筑内部装修符合现行国家标准《建筑内部装修设计防火规范》GB 50222 的有关规定时，其营业厅每个防火分区的最大允许建筑面积可增加到2000m2；4 应设置防烟与排烟设施；5 当地下商店总建筑面积大于20000m2时，应采用不开设门窗洞口的防火墙分隔。
消防工程施工合同-消防水幕喷洒系统设计
消防工程施工合同消防水幕喷洒系统设计1. 引言2. 设计要求适用范围该消防水幕喷洒系统适用于项目建筑的公共区域、垃圾间、通风井、走廊等区域。
效果要求消防水幕喷洒系统应能够在发生火灾时及时形成水幕，抑制烟雾传播，保护人员逃生。
喷洒时间消防水幕喷洒系统应在火灾发生后的2分钟内启动，形成有效的水幕。
喷洒范围消防水幕喷洒系统的水幕覆盖范围应覆盖火灾现场及其周围的逃生通道和楼梯间。
喷洒密度消防水幕喷洒系统的水幕密度应根据建筑物的火灾等级和高度进行合理的设计。
3. 设计参数根据上述设计要求，消防水幕喷洒系统的设计参数如下喷头数量根据建筑物布置和喷水需求进行合理布置，确保水幕覆盖范围的同时保证喷头的均匀分布。
喷头位置喷头应设置在建筑物的逃生通道入口、楼梯间和火灾易发区域等位置，在保证覆盖范围的同时方便维修和保养。
喷头角度喷头的喷水角度应根据现场情况进行合理调整，确保喷洒的水幕能够覆盖到火灾区域。
喷水压力喷水压力应根据建筑物的高度和管道的水力条件进行合理的选取，保证喷洒出的水幕具有足够的密度。
水幕形成时间消防水幕喷洒系统应经过严格的水压测试，确保在火灾发生后的2分钟内能够形成有效的水幕。
4. 施工要求施工单位应具备相应的施工资质，并严格按照相关标准进行施工。
施工过程中需要有对应消防工程师现场监管，确保施工质量。
消防水幕喷洒系统的喷头、水管等材料应选择符合国家标准的产品，并进行质量检验。
施工完成后，需进行试运行和调试，确保系统的正常运行。
5. 维护保养定期检查系统的喷头、水管等是否正常，如有损坏需要及时更换。
定期检查系统的压力和水流量，如有异常需要进行调试和维修。
定期进行消防设备的维修和保养，确保系统的可靠性和有效性。
配备专业的维修人员，及时处理系统的故障和问题。
6. 总结。
防火分区要求
防火分区要求防火分区防火分区，按照防止火灾向防火分区以外扩大蔓延的功能可分为两类：其一是竖向防火分区，用以防止多层或高层建筑物层与层之间竖向发生火灾蔓延；其二是水平防火分区，用以防止火灾在水平方向扩大蔓延。
竖向防火分区竖向防火分区是指用耐火性能较好的楼板及窗间墙（含窗下墙），在建筑物的垂直方向对每个楼层进行的防火分隔。
水平防火分区水平防火分区是指用防火墙或防火门、防火卷帘等防火分隔物将各楼层在水平方向分隔出的防火区域。
它可以阻止火灾在楼层的水平方向蔓延。
防火分区应用防火墙分隔。
如确有困难时，可采用防火卷帘加冷却水幕或闭式喷水系统，或采用防火分隔水幕分隔。
分区划分从防火的角度看，防火分区划分得越小，越有利于保证建筑物的防火安全。
但如果划分得过小，则势必会影响建筑物的使用功能，这样做显然是行不通的。
防火分区面积大小的确定应考虑建筑物的使用性质、重要性、火灾危险性、建筑物高度、消防扑救能力以及火灾蔓延的速度等因素。
我国现行的《建筑设计防火规范》、《人民防空工程设计防火规范》、《高层民用建筑设计防火规范》等均对建筑的防火分区面积作了规定，在设计、审核和检查时，必须结合工程实际，严格执行。
单层、多层民用建筑防火分区的划分单层、多层民用建筑防火分区面积是以建筑面积计算的。
每个防火分区的最大允许建筑面积应符合表5.17的要求。
5.1.7民用建筑的耐火等级、最多允许层数和防火分区最大允许建筑面积应符合表5.1.7的规定。
表5.1.7民用建筑的耐火等级、最多允许层数和防火分区最大允许建筑面积耐火等级最多允许层数防火分区的最大允许建筑面积（㎡）备注一、二级按本规范第1.0.2条规定25001.体育馆、剧院的观众厅，展览建筑的展厅，其防火分区最大允许建筑面积可适当放宽。
2.托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所不应超过3层或设置在四层及四层以上楼层或地下、半地下建筑（室）内。
三级5层12001.托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人建筑和医院、疗养院的住院部分不应超过2层或设置在三层及三层以上楼层或地下、半地下建筑（室）内。
