基于正交试验的车铣切削参数优化研究

基于正交试验的车铣切削参数优化研究
以后盖组件为研究对象，针对目前后盖组件车铣切削效率和加工质量较低的问题，提出基于正交試验的车铣切削参数优化研究。

根据车铣加工工艺的特点，文章选取进给量、切削深度、切削速度三个影响因素，考察其对后盖组件基准A 表面平面度的影响。

通过进行试验并收集记录试验结果，对试验结果进行极差分析确定最优组合的切削参数，最后通过验证试验证明了结果的有效性，确定了切削参数对后盖组件基准A表面平面度的影响规律，为以后切削加工提供了参考依据。

标签：正交试验；切削参数；平面度；极差分析
Abstract：The rear cover assembly is the object of study. Aiming at the low cutting efficiency and machining quality of the rear cover assembly at present，the optimization research of turn-milling cutting parameters based on orthogonal test is proposed. According to the characteristics of turn-milling process，this paper selects feed rate，cutting depth and cutting speed to investigate the influence of feed rate，cutting depth and cutting speed on the surface planeness of reference A of the rear cover assembly. The cutting parameters of the optimal combination are determined by the range analysis of the test results，and the validity of the results is proved by the verification test. The influence of cutting parameters on the surface planeness of reference A of the rear cover assembly is determined，which provides a reference for later machining.
Keywords：orthogonal test；cutting parameters；flatness；range analysis
引言
切削参数的合理设定对加工零组件的质量有着极大影响，而在以往生产中凭借经验或查询切削手册选择切削参数通常会因为出于安全性考虑过为保守，既达不到最优切削用量的选择，也会降低加工零组件的质量，无法保证生产加工效率和质量。

而切削参数优化则是保证加工工件质量，提升加工效率，减低生产成本的关键技术。

目前，国内外利用人工智能优化算法，例如，BP神经网络[1]、遗传算法[2]、粒子群算法[3]等，对切削参数进行优化。

还有学者运用计算机仿真技术构建智能优化切削用量动态加工仿真系统[4][5]，在计算机模拟优化加工切削用量，同样可以达到参数优化的目的。

由于人工智能优化算法计算量大、理论深度高，不便于在实际加工中推广。

本文采用的正交试验设计进行参数优化研究，计算量小，同时也能满足优化加工的精度要求，在实际生产中便于推广。

1 试验指标，因素和水平的选择
本文研究是的加工工艺参数优化改善，而在现有条件下一些因素是无法改变的，这些无法改变的因素通常具备以下特点：（1）采用的是现有最好条件；（2）改换成本巨大或者无法改变。

只有通过调整一些可以改变的因素，达到后盖组件加工技术要求即基准A表面平面度0.02。

通过查阅国内外加工工艺参数优化相关研究以及本文所研究所需，本文选取进给量、切削深度、切削速度三个影响因素，考察其对后盖组件基准A表面平面度的影响。

在影响基准A表面平面度所有切削参数中，切削三要素的影响最大，而为方便数据记录处理，将主轴转速作为衡量切削速度的指标。

故本文选取进给量、切削深度、主轴转速三个因素，研究其对基准面平面度的影响。

考虑实际加工及机床实际情况，选取每个因素的三个水平进行研究。

2 选择正交表
正交表是一种数学家预先编制好的表格，具有均匀分散性、整齐可比性的突出优点。

正交表记号格式为LN（qs）。

本文选取三个影响因素A、B、C，每个因素选取三个影响水平，故因素自由度fA=fB=fC=3-1=2。

故本文正交试验安排2×3+1=7次试验，即N≥7。

为保证试验精确度，单独留有1列空列，作为试验误差可靠性测量，即S≥3+1=4列。

根据以上论述，本文选取正交表L9（34）。

3 正交试验表头设计及试验方案编制
正交表最终设计，如表2所示。

根据上表所提出的试验方案的9组加工参数，在五坐标轴加工中心试验加工9个后盖组件，测量后盖组件基准A表面平面度并记录在表4的iA列中，所得正交试验数据如表3所示。

4 多因素正交实验的极差分析
极差分析方法是正交试验结果分析最常用的方法。

通过平面度的极差分析可以得出试验因素的优水平和优组合，因素对平面度影响的主次顺序。

A进给量因素的三水平对应的基准A表面平面度之和及平均值计算如下：KA1=0.2，KA2=0.11，KA3=0.22，KA1=0.067，KA2=0.037，KA3=0.073。

B切削深度因素的三水平对应的基准A表面平面度之和及平均值计算如下：
KB1=0.11，KB2=0.19，KB3=0.23，KB1=0.037，KB2=0.063，KB3=0.077。

C主轴转速因素的三水平对应的基准A表面平面度之和及平均值计算如下：
KC1=0.19，KC2=0.17，KC3=0.21，KC1=0.063，KC2=0.057，KC3=0.070。

极差Ri大小可以判断各因素对基准A表面平面度影响的主次顺序。

由上表可得：RA=0.037，RB=0.040，RC=0.013，所以，RB>RA>RC。

因此，因素对基准A表面平面度影响的主次顺序为BAC，即切削深度影响最大，进给量次之，主轴转速影响最小。

平面度越小，后盖组件质量越高，即取A，B，C中最小的为优水平，因此由上表可知KA3>KA1>KA2，A2为A因素优水平；KB2>KB3>KB1，B1为B 因素优水平；KC3>KC1>KC2，C2为C因素优水平。

因此本实验的最优水平组合为A2、B1、C2。

即该加工后盖组件试验的最优工艺加工参数组合为：进给量0.1mm/r，切削深度0.1mm，主轴转速15r/min。

5 多因素正交实验的试验验证
由上表可以看出，后盖组件该加工工序基准A表面平面度加工质量有显著提升，达到了本次试验目的。

6 结束语
本文对三个因素：进给量、切削深度、主轴转速进行正交试验，结果表明进给量0.1mm/r，切削深度0.1mm，主轴转速15r/min时的基准A表面平面度精度最符合加工质量要求。

本文的优化目标为表面平面度，其优化试验过程可以进行推广，其研究思路也为相关研究提供参考依据。

参考文献：
[1]赵韩，冯宝林，董晓慧，等.基于改进的BP神经网络对切削参数的优化选择[J].机床与液压，2008，36（5）.
[2]李建广，姚英学，刘长清，等.基于遗传算法的车削用量优化研究[J].计算机集成制造系统，2006，12（10）.
[3]刘海江，黄炜.基于粒子群算法的数控加工切削参数优化[J].同济大学学报：自然科学版，2008，6（6）.
[4]刘强，尹力.一种面向数控工艺参数优化的铣削过程动力学仿真系统研究[J].中国机械工程，2005，16（13）：1146-1149.
[5]MERDOLSD，ALTINTASY.VirtualSimulation and optimization of milling applications-part 2：Optimization and federate scheduling[J]. Journal of Manufacturing Science and Engineering-Transactions of the ASME，2008，130（5）：0510051-05100510.
[6]于灝.高速硬切削GCr15考虑刃口参数的切削力试验与仿真[J].科技创新与应用，2012（02）：57.
[7]金沙.基于有限元分析的椭圆振动切削换能器[J].科技创新与应用，2014（06）：20.。

合集下载

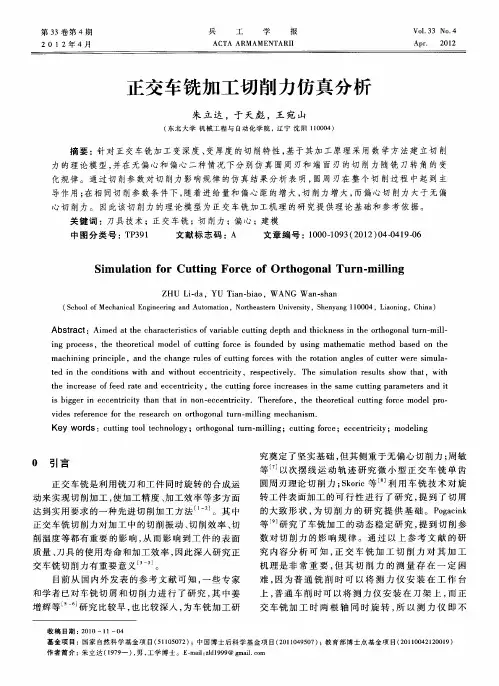

正交车铣加工切削力仿真分析

第３３卷第４期
２０１２年４月
兵 ห้องสมุดไป่ตู้
工
学
报
Ｖｏ．ＮＯ４１３３．Ａｐｒ．２２０１
ＡＣＴＡＡＲＭＡＭＥＮＴＡＲＩＩ
正交车铣加工切削力仿真分析
朱立达，于天彪，王宛山
（北大学机械工程与自动化学院，辽宁沈阳１００东１０４）
关键词：刀具技术；正交车铣；削力；偏心；模切建中图分类号：Ｐ９Ｔ３１文献标志码：Ａ文章编号：００１９（０２０－４９０１０ —０３２１）４０１－６
ＳｍｕｌｔｏｏｉａｉｎｆｒＣｕｔｉｒｅｏｒｈｏｏｌＴｕｒｍｉｉｇｔｎｇＦｏｃｆＯｔｇｎａｎ・ｌｎｌ
ｉｇｐｏｅｓｈｈｏｅｉａｄｌｏｕｔｏｃｓｆｕｎｅｙｕｉａｈｍａｉｔｏａｅｎｔｅｎｒｃｓ，ｔｅｔｅｒｔｌｍｏｅｆｃｔｉｆｒｅｉｏｄｄｂｓｎｇｍｔｅｔｍｅｈｄｂｓｄｏｈｃｎｇｃｍａｈｎｎｒｎｉｅ，ａｄｔｅｃａｅｒｌｓｏｕｔｏｃｓｗｉｈｔｏａｉｎａｇｅｆｃｔｒｗｅｅｓｍｕａｃｉｉｇｐｉｃｐｌｎｈｈｎｇｕｅｆｃｔｉｆｒｅｔｈｅｒｔｔｎｌｓｏｕｔｒｉｌ－ｎｇｏｅｔｄｉｈｏｉｏｓｗｉｎｔｏｃｅｔｉｉｅｎｔｅｃｎｄｔｎｔａｄｗｉｈｕｔｅｃｎｒｃｔｉｈｙ，ｒｓｅｔｖｌ．Ｔｉｌｔｎｒｓｌｓｓｏｔｔｅｐｃｉｅｙｈｅｓｍｕａｉｅｕｔｈｗｈａ，ｗｉｏｔｈｔｅｉｃｅｓｆｆｅａｅａｄｅｃｎｒｃｔｈｎｒａｅｏｄｒｔｎｃｅｔｉｉｙ，ｔｅｃｔｉｇｆｒｅｉｒａｅｎｔｅｓｍｅｃｔｉｇｐｒｍｅｅｓａｄｉｅｈｕｔｎｏｃｎｃｅｓｓｉｈａｕｔｎａａｔｒｎｔｉｇｅｎｅｃｎｒｃｔｈｎｔａｎｎｎ—ｃｅｔｉｉｓｂｉｇｒｉｃｅｔｉｉｔａｈｔｉｏｅｃｎｒｃｔＴｈｒｆｒｔｈｏｅｉａｕｔｏｃｏｅｒ・ｙｙ．ｅｅｏｅ，ｈｅｔｅｒｔｃｌｃｔｉｆｒｅｍｄｌｐｏｎｇｖｄｓｒｆｒｎｅｆｒｔｅｒｓａｃｎｏｔｏｏａｕｎｍｉｌｇｍｅｈｎｓ．ｉｅｅｅｅｃｏｈｅｅｒｈｏｒｈｇｎｌｔｒ — ｌｉｃａｉｍｎ

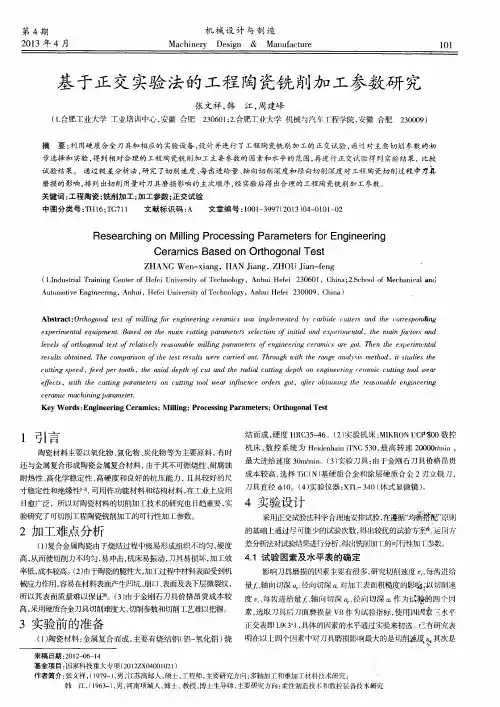

基于正交实验法的工程陶瓷铣削加工参数研究

摘
江，周建峰
２３０６０１；２．合肥工业大学机械与汽车工程学院，安徽合肥２３０００９）
要：利用硬质合金刀具和相应的实验设备，设计并进行了工程陶瓷铣削加工的正交试验，通过对主要切削参数的初
中图分类号：ＴＨＩ６；ＴＧ７１１文献标识码：Ａ文章编号：１００１ — ３９９７（２０１３）０４ — ０１０１ — ０２
ＲｅｓｅａｒｃｈｉｎｇｏｎＭｉｌｌｉｎｇＰｒｏｃｅｓｓｉｎｇＰａｒａｍｅｔｅｒｓｆｏｒＥｎｇｉｎｅｅｒｉｎｇ
步选择和实验，得到相对合理的工程陶瓷铣削加工主要参数的因素和水平的范围，再进行正交试验得到实验结果，比较试验结果。通过极差分析法，研究了切削速度、每齿进给量、轴向切削深度和径向切削深度对．Ｚ－程陶瓷切削过程中力具磨损的影响，排列出切削用量对刀具磨损影响的主次顺序，经实验后得出合理的工程陶瓷铣削加工参数。关键词：工程陶瓷；铣削加工；加工参数；正交试验
Ａｂｓｔｒａｃｔ：Ｏｒｔｈｏｇｏｎｌａｔｅｓｔｏｆｍｉｌｌｉｎｇｆｏｒｅｎｇｉｎｅｅｒｉｎｇｃｅｒａｍｉｃｓ）ｎｓｉｍｐｌｅｍｅｎｔｅｄｂｙｃａｒｂｉｄｅｃｕｔｔｅｒｓａｎｄｔｈｅｒ：ｏｒｒｅｓｐｏｎｄｉｎｇｅｘｐｅｒｉｍｅｎｔａｌｅｑｕｉｐｍｅｎｔ．Ｂａｓｅｄｏｎｔｈｅｍａｉｎｃｕｔｔｉｎｇｐａｒａｍｅｔｅｒｓｓｅｌｅｃｔｉｏｎｏｆｉｎｉｔｉｌａａｎｄｅｘｐｅｒｉｍｅｎｔａ１．ｔｈｅｒ，Ｊａｉｎｆａｃｔｏｒ＇ｓｒｎｄｉ

正交车铣三维切屑理论建模研究

正交车铣三维切屑理论建模研究朱立达;李虎;杨建宇;王宛山【摘要】Aiming at the problems of varying chip thickness and depth due to the complex motion in orthogonal turn-milling, the mathematical models of centric and eccentric chip formation were proposed based on the orthogonal turn-milling theory, respectively Consequently, the mathematical expressions of chip depth and thickness for both the circumference edge and the face edge were obtained. The theoretical model of orthogonat turn-milling chip was validated by comparing the geometric chip formation with the experimental one under the same cutting condition. The chip model may provide a theoretical foundation and reference for the research on orthogonal turn-milling mechanisms.%针对正交车铣复杂运动所产生变深度、变厚度的切屑问题,基于正交车铣切削理论建立有效的无偏心切屑和偏心切屑的数学模型,从而分别获得圆周刃、端面刃的切屑厚度和深度的数学表达式.在相同切削参数条件下,通过理论建模方法和实验测试方法分别获得三维切屑几何形状,对比分析可知,正交车铣三维切屑理论建模是正确的.因此该切屑的理论模型为正交车铣加工机理的研究提供理论基础和参考依据.【期刊名称】《东北大学学报（自然科学版）》【年(卷),期】2012(033)001【总页数】5页(P111-115)【关键词】正交车铣;三维切屑;偏心距;建模;圆周刃;端面刃【作者】朱立达;李虎;杨建宇;王宛山【作者单位】东北大学机械工程与自动化学院,辽宁沈阳110819;东北大学机械工程与自动化学院,辽宁沈阳110819;东北大学机械工程与自动化学院,辽宁沈阳110819;东北大学机械工程与自动化学院,辽宁沈阳110819【正文语种】中文【中图分类】TG5正交车铣是利用铣刀和工件同时旋转的合成运动来实现切削加工,使加工精度、加工效率等多方面达到实用要求的一种先进切削加工方法[1].其中正交车铣切屑的形状和大小,对加工中的切削力、颤振、切削温度等都有重要的影响,从而影响到工件的表面质量、刀具的使用寿命和加工效率,因此深入研究正交车铣切屑形状是非常有意义的[2-3].目前国内外一些专家和学者已对车铣切屑进行了研究,其中沈阳理工大学姜增辉等[4-5]研究比较早,也比较深入,为车铣加工研究奠定了坚实基础,但其切屑建模侧重于无偏心切屑且建模方法过于复杂;孙建业等[6]、金成哲等[7]通过实验方法对切屑形成机理进行研究,但没有进行切屑理论建模与分析;克罗地亚的Skoric 等[8]利用车铣技术对旋转工件表面加工的可行性进行了研究,提到了切屑的大致形状.Choudhury等[9]和Pogacink等[10]利用实验方法研究车铣偏心加工对表面质量的影响.本文首先基于正交切削理论采用数学方法分别建立无偏心和偏心的切屑理论模型,然后通过实验验证理论模型的正确性.1 正交车铣切屑建模铣刀轴和工件轴的相对位置称为偏心距.切屑建模主要包括圆周刃切屑厚度建模、圆周刃切屑深度建模[4]、端面刃切屑厚度建模和端面刃切屑深度建模.1.1 无偏心切屑建模轴向进给量 f a为已知切削参数,切削宽度w,如图1所示.在铣刀上建立旋转坐标系,它的Y′轴与工件上的进给螺旋线方向一致,铣刀在旋转坐标系内的转角φ′与在原坐标系内的转角φ有如下关系：铣刀中心从 O 1位置运动到 O2,每齿进给量为fz,此时工件转角为图1 正交车铣的理论切削几何模型(无偏心)Fig.1 Theoretical chip geometry with orthogonal turn-milling(centric position)式中：n1为铣刀转速;n2为工件转速;z为铣刀齿数.1)圆周刃的切屑厚度.切屑厚度的度量方向应始终与铣刀的切削速度方向垂直,铣刀圆周刃的切入角φ′pst和切出角φ′pex表达式为圆周刃切屑厚度模型如下：这里φm是h p1(φ)=h p2(φ)=h p,max(切屑厚度最大值)在时铣刀圆周刃的转角.2)端面刃的切屑深度.铣刀端面刃与工件在X-Z平面内的啮合区情况,还要参考端面刃与工件在X-Y平面内的啮合区,因此端面刃的切屑深度与圆周刃的切屑厚度密切相关,并在同一个平面上进行分析.端面切入角：端面切出角：端面刃的切屑深度可以表示为在PD′段：在PP′段：3)端面刃的切屑厚度.铣刀端面刃上任一点到铣刀旋转中心的距离r′(x(r′,φ)=r′◦cosφ),铣刀旋转一周,铣刀上任一齿端面刃切屑厚度的表达式：1.2 偏心切屑建模1)圆周刃的切屑厚度.由于切屑厚度的度量方向应始终与铣刀的切削速度方向垂直,因此,铣削厚度是由图2中通过螺旋线方向旋转变换得到的.在原坐标系中,铣刀切入角φpst和切出角φpex表达式为对于偏心正交车铣,圆周刃的切屑厚度计算公式如下：图2 正交车铣的理论切屑几何模型(偏心)Fig.2 Theoretical chip geometry with orthogonal turn-milling(eccentric position)2)端面刃的切屑深度.端面切入角为端面切出角在X轴方向上AD=f w/2,端面刃切屑深度可以表示为3)端面刃的切屑厚度.铣刀上任一齿端面刃切屑厚度的表达式：式中 x=-e-r′(φ)cosφ,因此端面刃切屑厚度表示为通过上面推导的数学表达式可分析车铣切削参数和偏心距等对圆周刃的切屑厚度和深度、端面刃的切屑厚度和深度的影响规律.2 实验验证三维切屑几何形状正交车铣加工在MORI SEIKI NT-3150车铣加工中心上,其中刀柄型号：SANDVIK C5-391 HMD-25-070;刀具型号：SANDVIK R390-020A25-11L.工件材料为铝 6061-T6(美标),直径为 40 mm.铣削方式：顺铣;冷却方式：干切削.切削参数如下：铣削主轴转速为1000 r/min;车削主轴转速为40 r/min;切削深度为2 mm;偏心距为6mm;轴向进给速度为1mm/s.通过建模与实验可以获得切屑的三维几何形状,如图3所示.图3 正交车铣三维切屑几何形状与实验形状对比Fig.3 Comparisons of 3D chip geometry and experimental ones of orthogonal turn-milling(a)—无偏心切屑三维几何形状;(b)—偏心切屑三维几何形状;(c)—无偏心切屑实验形状;(d)—偏心切屑实验形状(e=6mm).从图3可以看出,所获得的切屑厚度和深度总是变化的,即变厚度、变深度切屑.与车削切屑和铣削切屑不同,无论无偏心还是偏心的正交车铣切屑都由相互垂直且相联的两部分组成,理论建模与实验获得切屑形状上是一致的.从理论建模获得三维切屑几何形状与实验对比可知,切屑在工件分离过程中发生很大变形,尤其高速切削加工,但从整体形状上分析,正交车铣切屑建模是正确的、可行的.3 结论1)基于正交车铣加工原理对无偏心切屑和偏心切屑建模,分别获得圆周刃切屑厚度和深度、端面刃切屑厚度和深度的数学表达式以及与切削参数之间的变化规律,解决变切深、变厚度的切屑问题,为切削力和颤振等研究提供理论基础和参考依据. 2)不论偏心距多大,圆周刃和端面刃不是同时切入工件,而是同时切出工件,但圆周刃在整个切削过程中起到主导作用.通过建模与实验获得的三维切屑几何形状对比分析可知,切屑建模方法是可行的、正确的.在实验条件允许的情况下,通过切削力测量分析切屑形状,对理论模型的验证更有说服力.参考文献：[1]Savas V,Ozay C.Analysis of the surface roughness of tangential turn-milling for machining with end milling cutter[J].Jour nal of Materials Processing Technology,2007,186：279-283.[2]Nikhil D,Prakash K,Satish K.Automated process planning method to machine a B-spline free-form feature on a mill-turn center[J].Computers&Industr ial Engineer ing,2009,56(1)：198-207.[3]Savas V,Ozay C.The optimization of the surface roughness in the process of tangential turn-milling using genetic algorithm[J].International Journal of Advanced Manufacture Technology,2008,37：335-340.[4]姜增辉,贾春德.无偏心正交车铣理论切削力[J].机械工程学报,2006(9)：23-27.(Jiang Zeng-hui,Jia Chun-de.Theoretical cutting force of non-eccentricity orthogonal turn-milling[J].Chinese Jour nal of Mechanical Engineering,2006(9)：23-27.)[5]姜增辉,贾春德.正交车铣切屑仿真的研究[J].兵工学报,2002(11)：525-528.(Jiang Zeng-hui,Jia Chun-de.A study on the emulation of orthogonal turn-milling chips[J].Acta Ar mamentarii,2002(11)：525-528.)[6]孙建业,马骏.车铣复合加工的切屑形态分析[J].制造技术与机床,2009(12)：72-74.(Sun Jian-ye,Ma Jun.Analysis of chip shape in turn-millingmachining[J].Manufacturing Technology&Machine Tool,2009(12)：72-74.) [7]金成哲,贾春德.正交车铣高强度钢切屑形成机理的研究[J].哈尔滨工业大学学报,2006,38(9)：1610-1612.(Jin Cheng-zhe,Jia Chun-de.Research on mechanism of chip formationin orthogonal turn-milling high strengthsteel[J].Journal of Harbin Institute of Technology,2006,38(9)：1610-1612.) [8]Skoric S,Udiljak T,Ciglar D.Study of the suitability of the machining of rotating surfaces[J].Transactions of Famena,2008,32(2)：69-83.[9]Choudhury SK,Bajpai JB.Investigation in orthogonal turnmilling towards better surface finish[J].Jour nal of Mater ials ProcessingTechnology,2005,170(3)：487-493.[10]Pogacink M,Kopac J.Dynamic stabilization of the turnmilling process by parameter optimization[J].Journal of Engineering Manufacture,2000,214(2)：127-135.。

基于正交试验法的高速铣削工艺参数优化设计

ｂｄｕｔｒ，ｎｕｎｅｆｄｉｅｅｔｃｔｉｇｏｈｏｇｅｓｏａｎｉｈｅｕｆｃａｎｌｉｅｃｔｅｓｔｈｅｉｆｅｃｓｏｆｒｎｕｔｎｎｔｅｒｕｈｎｓｆｂｌｄｅｆｓｄｓｒａｅｗｓａａｙｚｅｎｎｌｆｉｄａｄｉ
摘要：章使用硬质合金刀具对铝合金（Ａ０叶轮进行高速铣削试验研究分析了不同的切削参数的选文２７）
，
择对叶轮叶片加工的表面粗糙度影响、首先采用多因素的ａ交试验分析了各因素对高速铣削过程中四Ｙ－－个目标值的影响；然后利用极差分析方法分析试验结果，出各个因素对表面粗糙度影响的主次顺序指
．
ｖｓｉａｅｅｔｇｔｄ．Ｆｉｓｓｎｒｈｇｎｌａｒｙｆｒｍｕｔ－ａｔｒａａｙｓｓｔｅｅｆｃｆｅｃａｔｒｉｉｈ－ｐｅｄｍｉｉｒｔｕｉｇｏｔｏｏａｒａｏｌｉｆｃｏｎｌｅｈｆｅｔｏａｈｆｃｏｎｈｇｓｅｌｎｇｌｔｎａｐｔｎｈｅｒｎｅａａｙｔｃｌｍｅｈｏｏａａｙｚｈｒａｅｕｌｓａｄｐｏｎｕｈｅｐｒｍａｙａｄｓｃｎｄｒｈｅｄｏｉｇｔａｇｎｌｉａｔｄｔｎｌｅｔｅｔｉｌｓｔｒｎｉｔｏｔｔｉｒｎｅｏａｖ
，
．
ｅｐｅｉｅｔｌｒｓｌｓｓｏｘｒｍｎａｅｕｔｈｗｈｔｂｅｔｓｒａｅｒｕｈｎｓａｂａｎｅｅｅｔｎｈｐｐｒｐｒａｅｃｔｉｇｐａｔａｓｕｆｃｏｇｅｓｃｎｂｅｏｔｉｄｂｙｓｌｃｉｇｔｅａｏｉｔｕｔｎ．ｒｍｅｅｓｆｒｔｅａｕｉｍｌｏｍｐｅｌｒｖｎｅＴｈｘｒｍｅｔｌｒｓｌｓａｓｈｗｈａｈｒｓａｄｆｎｉｅｓｇａｔｒｏｈｌｍｎｕａｌｙｉｌａｅｅｅｐｅｉｎａｅｕｔｌｏｓｏｔｔｔｅｅｉｅｉｔｉ．

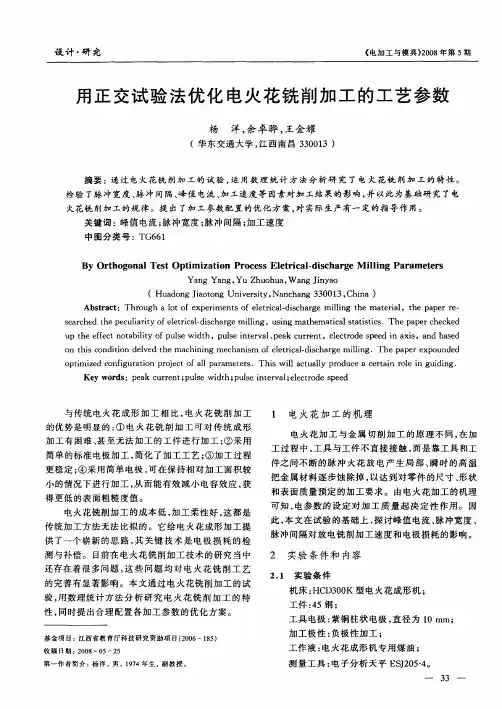

用正交试验法优化电火花铣削加工的工艺参数

（Ｈｕｄｎｉｔｎｉｒｉ，ｎｈｎ３０３Ｃｉａ）ａｏｇＪａｏｇＵｎｖｓｙＮａｃａｇ３０１，ｈｎｏｅｔ
Ａｂｔａｔｓｒｃ：Ｔｈｒｕｏｘｒｍｅｓｏｌｔｉａ— ｓｈａｇｌｉｈｅｍａｅｉｌｈａｅｅｏｇｈａｌｔｏｆｅｐｅｉｎｔｆｅｅｒｃｌｄｉｃｒｅｍｉｎｇｔｔｒａ，ｔｅｐｐｒｒ — ｌ
设计・究研
＜电加工与模具）０８２０年第５期
用正交试验法优化电火花铣削加工的工艺参数
杨洋，卓骅，余王金耀
（华东交通大学，西南昌３０１江３０３）
摘要：通过电火花铣削加工的试验，用数理统计方法分析研究了电火花铣削加工的特性。运
ｓａｃｅｈｅｕｉｒｔｆｅｔｉａ— ｉｃａｇｌｎｅｒｈｄｔｅｐｃｌｉｙｏｌｒｌｓｈｒｅｍｉｉｇ，ｕｉｇｍａｈｍａｉａｔｔｔｓＴｈａｅｈｃｅａｅｃｄｌｓｔｅｔｌａｉｉ．ｅｐｐｒｅｋｄｎｃｓｓｃｃｕｈｆｅｔｎｔｂｌｙｏｕｓｄｈｕｓｎｅｖｌｐａｕｒｎ，ｅｅｔｏｅｓｅｄｉｘｓａｄｂｓｄｐｔｅｅｆｃｏａｉｔｆｐｌｅｗｉｔ，ｐｌｉｔｒａ、ｅｋｃｒｅｔｌｃｒｄｐｅｎａｉ，ｎａｅｉｅ
和表面质量预定的加工要求。由电火花加工的机理

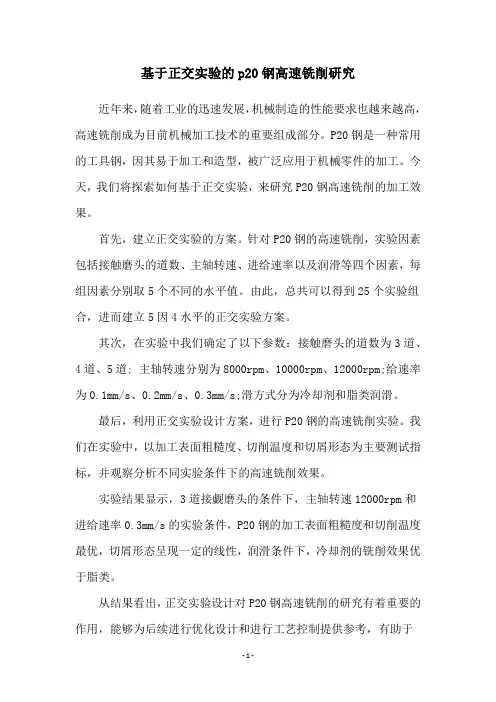

基于正交实验的p20钢高速铣削研究
