(完整word版)电子皮带秤采购项目技术文件

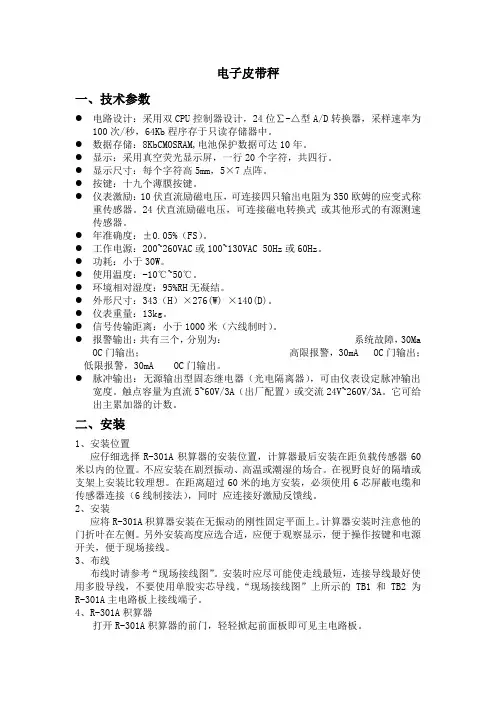

电子皮带秤
电子皮带秤一、技术参数●电路设计：采用双CPU控制器设计，24位∑-△型A/D转换器，采样速率为100次/秒，64Kb程序存于只读存储器中。
●数据存储：8KbCMOSRAM,电池保护数据可达10年。
●显示：采用真空荧光显示屏，一行20个字符，共四行。
●显示尺寸：每个字符高5mm，5×7点阵。
●按键：十九个薄膜按键。
●仪表激励：10伏直流励磁电压，可连接四只输出电阻为350欧姆的应变式称重传感器。
24伏直流励磁电压，可连接磁电转换式或其他形式的有源测速传感器。
●年准确度：±0.05%（FS）。
●工作电源：200~260VAC或100~130VAC 50Hz或60Hz。
●功耗：小于30W。
●使用温度：-10℃~50℃。
●环境相对湿度：95%RH无凝结。
●外形尺寸：343（H）×276(W) ×140(D)。
●仪表重量：13kg。
●信号传输距离：小于1000米（六线制时）。
●报警输出：共有三个，分别为：系统故障，30MaOC门输出；高限报警，30mA OC门输出；低限报警，30mA OC门输出。
●脉冲输出：无源输出型固态继电器（光电隔离器），可由仪表设定脉冲输出宽度。
触点容量为直流5~60V/3A（出厂配置）或交流24V~260V/3A。
它可给出主累加器的计数。
二、安装1、安装位置应仔细选择R-301A积算器的安装位置，计算器最后安装在距负载传感器60米以内的位置。
不应安装在剧烈振动、高温或潮湿的场合。
在视野良好的隔墙或支架上安装比较理想。
在距离超过60米的地方安装，必须使用6芯屏蔽电缆和传感器连接（6线制接法），同时应连接好激励反馈线。
2、安装应将R-301A积算器安装在无振动的刚性固定平面上。
计算器安装时注意他的门折叶在左侧。
另外安装高度应选合适，应便于观察显示，便于操作按键和电源开关，便于现场接线。
3、布线布线时请参考“现场接线图”。
安装时应尽可能使走线最短，连接导线最好使用多股导线，不要使用单股实芯导线。
(完整word版)赛摩电气皮带秤及校验装置
目录赛摩ICS-FH-4型浮衡系列电子皮带秤 (2)赛摩电气循环链码技术说明 (6)挂码校验说明 (10)1赛摩ICS-FH-4型浮衡系列电子皮带秤1 概述电子皮带秤是在皮带输送机输送物料过程中对物料进行连续自动称重的一种计量设备，其特点是称量过程为连续和自动进行，通常不需要操作人员干预就可以完成称重计量操作。
皮带秤高精度测量的关键是称重桥架将皮带上的物料重量全部、准确的传递给称重传感器，传递过程没有任何干扰力。
目前，多托辊皮带秤秤架结构有单杠杆式、双杠杆式、悬浮式等多种结构形式，称重传感器与秤架的连接多采用刚性连接，其中多数设有水平力、侧向力限位装置，这种限位连接形式存在一定的限制力、结构内应力，该限制力、结构内应力无法很好释放，容易产生过定位，干扰了重力的准确测量，特别是小重力或重力变化小的情况，干扰影响尤为突出，无法提供高精度的称重计量。
赛摩ICS-FH型浮衡系列电子皮带秤（以下简称浮衡秤）采用独创的自由浮动平衡结构，安装在皮带输送机机架上；承重梁二端处装有两个称重传感器，两个称重传感器承力部位结构为圆柱形，分别通过万向关节与托棍支架梁相连，两根托棍支架梁通过两根连接梁相连形成整体称重桥架。
称重桥架上相对于承重梁对称装有二组称重托辊支架，支架上的称重托辊将皮带上的物料重量传递给称重传感器。
由于该称重桥架仅通过两个万向关节与称重传感器相连，所以整体称重桥架是可以绕两个万向关节自由浮动，各种干涉或结构内应力均不存2在，称重桥架上的称重托辊将皮带上的物料重量全部、准确的传递给称重传感器，完成高精度的计量，计量精度不变（动态累计误差小于±0.25%）。
正是由于浮衡秤的自由浮动平衡结构，称重桥架自由浮动与称重传感器连接，无限位装置、传力环节少、测重准确可靠，计量精度高；由于两个称重传感器装于承重梁两端，所以具有抗偏载能力强、适应皮带输送机带宽大、带速高等特点；称重桥架结构简单，安装方便，不需维护，是高精度皮带输送机计量的最佳设备。
电子皮带秤说明书
第一章技术参数及系统构成ICS-20A、17A、14A系列电子皮带秤，是在皮带输送系统中对散状物料进行连续计量的理想设备,具有结构简单、称量准确、使用稳定、操作方便、维护量少等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。
广泛地应用于冶金、电力、煤炭、矿山、港口、化工、建材等行业。
说明书主要对20A/17A、14A系列皮带秤系统的安装、运行、校准和维修等工作加以说明。
有关扩展板（打印和通讯）仅作简要介绍。
1.1主要技术指标1.1.1系统功能动态累计误差：20A皮带秤系统优于±0.5%17A皮带秤系统优于±0.25%ICS-14A皮带秤系统优于±0.25%称量能力：6000t/h以下皮带宽度：500-2200mm皮带速度：0.1-4m/s环境温度：称架-20℃-60℃积算器-10℃-50℃1.1.2载荷传感器性能非线性：小于额定输出的0.05%重复性：小于额定输出的0.03%滞后：小于额定输出的0.03%激励：10VDC1.1.3速度传感器频率范围：0-1.2KHZ 精确度0.05% 分辨率10-4米/秒1.1.4 HN9001电脑积算器性能精度：优于0.05%电源：220V-15%+10% 50HZ±2%;25VA激励电压输出：10±5%VDC至速度传感器增速板输出：未稳压的24VAC累重显示输出：八位带小数点，最小显示0.01t流量显示输出：四位带小数点，单位为每小时吨远程累计输出：在累重显示器上的每个计数相当于10kg、100kg、1t电流输出：可选择4-20mA或0-20mA，输出电流正比于流量打印接口：μP16打印机通讯接口：可选择RS-232或RS-485开口尺寸；285×140(宽×高)重量输入：一只或两只载荷传感器的毫伏级信号速度输入：数字速度传感器的脉冲信号1.2系统组成及工作原理：20A、17A、14A系列皮带秤由三个主要部分组成：称重桥架、速度传感器和积算器。
电子皮带秤招标文件
公司官网：/电子皮带秤招标文件2017年11月1 基本要求1.1 说明与评价标准1.1.1 投标人应仔细阅读招标人发出的招标文件中规定的所有条款，包括各项技术规格，并且应全部做出响应。
1.1.2 投标人应具有投标本次招标货物的生产能力及供货能力，具有良好的设备、工艺、完整的质量保证体系及相应的试验检测手段，并在投标书中对上述部分的主要内容加以说明。
1.1.3 本技术文件提供的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合技术文件和有关工业标准的优质产品。
1.1.4 投标人如对本技术文件有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改。
如招标人不同意修改,仍以招标人意见为准.如投标人没有以书面形式对本技术文件明确提出异议和列出技术偏差,那么招标人认为投标人提供的产品完全与本技术文件的要求符合。
1.1.5 在签订合同之后，买方保留对本技术文件提出补充要求和修改的权力，中标方应承诺予以配合。
如提出修改，具体项目和条件由中标方和买方商定。
1.1.6 本技术文件所使用的标准和规范如与中标方所执行的标准发生矛盾时，按较高标准执行。
1.1.7 投标人在招标货物制造中，发生侵犯专利权的行为时，其侵权责任与买方无关，应由投标人承担相应的责任，并不得影响招标人的利益。
1.1.8 投标人保证买方为本合同项下提供的所有货物具有所有权，无任何留置及质押，并有权出售这些货物。
1.2 技术要求总则1.2.1 投标人所提供的所有技术文件内容和产品图样，除非在技术规格中另作规定外，均应使用中国的相应国家标准、各行业标准、国际标准化组织标准和/或其他先进国际标准。
1.2.2 投标人所提供货物的制造、材料的选择、设备和材料的检验及测试，都应按国内外通用的现行标准和相应的技术规范执行。
而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范。
1.2.3 投标人提供货物所使用的度量衡单位除技术规格中另有规定外，应统一用国家法定计量单位。
电子皮带秤技术规格书
电子皮带秤技术规格书徐州圣能科技有限公司二〇一七年九月总则1、本规范书仅适用于天池能源南矿至北一、北二电厂输煤廊道工程电子皮带秤设备订货招标。
2、投标厂商提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。
3、所有设备必须按相应规范设计制造，在正常情况下均能安全、持续运行，而不应有过度的应力、振动、温升、腐蚀、老化问题。
建设单位和招标方鼓励投标厂商提供优于本规格书要求的先进、成熟、可靠的设备及部件。
4、设备零部件应采用先进可靠的加工、制造技术，应有良好的表面几何形状及合适的公差配合，所有外购配套件必须选用优质、节能、环保、先进的产品，并有生产许可证及产品检验合格证，严禁采用国家公布的淘汰产品。
对重要部件需取得买方认可或由买方指定，投标厂商应对外购部件及材料进行检验或验证，并对质量负责。
5、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标厂商应承诺提供符合本规格书和有关最新工业标准及规程规范的优质产品。
6、投标厂商可根据自己的制造和生产经验，对本规格书提出修正方案，供发包方参考。
7、在合同签订后，发包方有权提出因标准、规程及规范发生变化而产生的修订要求，具体事宜由双方协商确定。
8、本技术规格书作为订货合同的技术部分，是合同不可分割的一部分，与合同正文具有同等效力。
9、需要在相关部门办理相关手续的，均由供方负责办理，并承担办理相关手续的费用。
目录第一章概述 (1)第二章使用条件和原始数据 (3)2.1 交通位置及自然条件 (3)2.2 设备工作条件 (4)2.3 工作制度 (4)2.4 输送物料特性 (4)第三章标准和规定 (8)3.1 设备遵循的共用标准 (8)3.2 设备遵循的专用标准 (8)第四章技术性能要求 (9)4.1 技术规格参数 (9)4.2 设备安装技术要求 (10)4.3 带式输送机参数 (11)第五章图纸和技术资料 (13)第一章概述新疆天池能源有限责任公司南露天煤矿位于吉木萨尔县城北90km，行政区划属吉木萨尔县管辖，位于准东煤田大井矿区西南部。
电子皮带秤及动态链码校验装置技术规范书
热电厂2×125MW新建工程辅机招标文件电子皮带秤及动态链码校验装置技术规范书目录1. 总则 (1)2. 技术条件和环境条件 (1)3．应用标准 (3)4. 技术要求 (4)5. 设备规范 (7)6. 供货范围 (9)7．投标方的工作范围、技术文件 (10)8.标志、包装、运输 (12)1. 总则1.1 本技术规范适用于新疆天富南热电厂2×125MW新建工程的电子皮带秤及动态链码校验装置，它包括这些设备的功能设计、结构、性能、供货、安装和试验等方面的技术要求。
1.2 本技术规范提出的是最低限度的技术要求，并未对一切的技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范和国家有关最新标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。
1.5 在签订合同后，招标方有权提出因标准、规范和规程发生变化而产生的一些修订要求，具体事项宜由招、投标双方共同协商确定。
1.6 产品应在相应工程或相似条件下有1～2台运行并超过两年，已证明安全可靠。
2. 技术条件和环境条件2.1设计条件电厂厂址位于石河子市南侧，乌奎高速公路和北疆铁路南端，距市中心约8km。
电厂规划容量4×125MW，本期建设规模为2×125MW抽汽式汽轮发电机组。
输煤系统按照规划容量4×125MW机组进行设计。
工作环境：为室内布置。
输煤系统安装2台电子皮带秤, 2台动态链码校验装置。
带式输送机系统规格为B＝1000mm, v=1.6m/s, Q=400t/h；输煤系统采用程序控制。
2.2环境条件年平均气压: 968.3 hPa年平均气温: 7.0 ℃极端最高气温: 42.2 ℃极端最低气温: -39.8 ℃平均最高气温: 13.6 ℃平均最低气温: 0.7 ℃最热月平均气温: 25.1 ℃最冷月平均气温: －16.1 ℃年平均相对湿度: 65 %年平均降水量: 210.1 mm最大一日降水量: 39.2 mm室内温度： 0-50 ℃海拔高度（1985年国家高程系统，主厂房零米标高）543.1 m安装位置：室内，粉尘大且潮湿。
《皮带技术标准》word版
带式输送机技术规范书 (1)电子皮带秤技术规范书 (6)技术规范书 (7)带式输送机技术规范书目录1. 总则2. 厂址所在地及厂区自然条件3. 设计和运行条件4. 总的技术要求5．带式输送机主要设计条件6. 质量保证和试验7. 供货范围8. 技术服务8. 包装、运输和储存10. 报价内容11．带式输送机基本参数一览表12．带式输送机布置简图1 总则1.1 本规范书用于********************程的输煤系统的配套设备的带式输送机。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
设备产品应具有入围电力行业、电力规划设计总院和中国电能成套设备有限公司联合颁发的200MW及以上火电机组主要辅助设备推荐厂商名录。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和有关工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。
1.5 在合同签订后，买方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由买、卖双方协商确定。
1.6 本规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.7 供方对带式送机成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购) 的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
1.8 本工程采用KKS标识系统，卖方提供的技术资料（包括图纸）和设备标识必须有KKS编码，具体标识要求由招标方提出要求，在第一次设计联络会上双方讨论确定。
2 厂址所在地及厂区自然条件2.1 厂址所在地本工程厂址位于鄂尔多斯市达拉特旗树林召镇西南约4km的河套平原与土默特川相交界的狭长冲积平原上。
皮带秤项目方案说明
皮带秤项目方案说明项目介绍皮带秤是一种用于称量物料的仪器设备，通过安装在输送带上的传感器，可以实时监测物料的重量。
它广泛应用于物流、煤炭、矿山等行业，可以帮助企业实现对物料的精确计量，提高生产效率和质量管理水平。
本文将介绍一个关于皮带秤的项目方案，包括需求分析、技术方案、实施计划和预期成果等内容。
需求分析1.计量准确性：皮带秤的主要任务是实现对物料的准确计量，因此准确性是项目的关键需求之一、需要确保传感器的灵敏度和稳定性，以确保称量结果的准确性。
2.数据采集和传输：皮带秤需要实时获取和传输物料的重量数据，用于后续的数据分析和处理。
因此，需要选择合适的数据采集设备和通讯方式，确保数据传输的稳定和及时性。
3.设备可靠性：由于皮带秤通常需要长时间运行，对设备的可靠性要求较高。
需要选择高品质的传感器和其他关键设备，确保在恶劣环境下的正常运行和长期稳定性。
技术方案1.传感器选择：对于皮带秤项目，最重要的是选择合适的传感器。
传感器应具有高灵敏度和稳定性，能够准确地测量物料的重量。
常见的传感器类型包括压力传感器和负荷细缝传感器等，根据具体需求进行选择。
2.数据采集和传输：为了实现数据的实时采集和传输，可以使用现场总线技术，如基于Modbus通信协议的数据采集设备，用于连接传感器和数据处理系统。
数据采集设备应具有高稳定性和低延迟，确保数据传输的可靠性。
3.算法和数据处理：对于得到的物料重量数据，需要进行合理的算法和数据处理。
可以使用滤波算法来降低噪声干扰，通过数据分析和统计方法来处理异常情况，确保得到准确可靠的称重结果。
实施计划1.设备采购和安装：根据需求分析的结果，进行传感器、数据采集设备和其他关键设备的采购。
然后安装和调试这些设备，确保其正常运行。
2.数据传输和处理系统的搭建：根据实际情况，选择合适的数据传输方式和数据处理系统。
搭建相应的软硬件环境，并进行调试和联调，确保数据的及时采集和处理。
3.系统测试和调优：进行系统测试，验证系统的准确性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子皮带秤采购技术文件投标人资格：1）投标人必须具有独立法人资格；提供营业执照（复印件须加盖投标人鲜章）、企业税务登记证（复印件加盖投标人鲜章）、组织机构代码证（复印件加盖投标人鲜章）；2）投标人的注册资金不低于1000万元；3）本项目不接受代理商；4）投标产品的制造计量器具许可证（复印件须加盖投标人鲜章）；5）投标人银行资信证明文件（原件）；6）近三年无诉讼证明（原件）；7）投标人必须出具法定代表人身份证明书（原件）、法定代表人授权委托书（原件）、投标人法定代表人、授权代表身份证（复印件须加盖投标人鲜章）。
技术文件一、设备需求，投标人按技术方案提供电子秤和控制系统。
根据工序点工艺技术的不同需求，所需电子皮带秤布置及数量见下表备注：各电子秤设计生产能力以所在工艺点物料含水率计算。
平面位置分布见附图。
二、技术要求和说明项目的内容为电子皮带秤的制造、安装、调试等。
根据生产工艺要求设计、制造和安装调试所购置的电子秤和电气控制系统。
中标后中标人应负责与采购方、前后辅联设备厂家、设计院对接，完善设计方案，所需费用包含在投标总价中。
（一）、技术要求：所购明细表工艺点所设电子皮带秤的秤台结构为称重系统采用四传感器、直接承重式结构，要求电子秤喂料段和计量段必须为一体式同一皮带和电机驱动（即为一台皮带输送机形式），计量准确、运行稳定、质量可靠、结构设计合理、自诊断功能完善、操作维护便捷、扩展性能好、接口满足系统要求。
投标人需在投标文件中详细介绍设计方案。
1、满足国家、地方环保、消防、安全和机械制造的相关标准，适合烟草行业的特点，满足烟草行业的相关标准和规范。
2、电子秤机械结构形式和电气控制方式。
3、投标人所提供的设备必须严格按国家和烟草行业现行的设计、制造的各项标准及技术规范要求进行选材、制造。
4、投标人必须对本次招标设备所提出的技术要求在报价文件中做出明确、详细的描述，要求用具体数据。
5、投标人所提供的设备必须具有质量的高可靠性，能稳定连续地工作，并提供使用寿命的数据。
6、投标人提供的设备必须具有国内同行业中近年内先进制造水平，采用新工艺、新材料、新技术。
7、成交方应负责对设计院方案进行优化，优化方案待招标人确认后，再行制造和装配。
8、投标人可根据各自秤台、限量管设备的特点，用“限量管+电子秤”模式，实现从上游输送设备到下游输送设备间物料的连续缓冲、输送、计量和控制功能，并满足所提供设备与前后联接点设备的工艺尺寸、位置和接口要求。
9、为保证招标人整套称量系统的设计合理、完善，投标人应具备完整的（或较好的）称量系统产品配套设计、制造能力和经验。
10、投标人提供的设备必须要满足在相关工序温湿度环境位置能正常工作。
环境温度：-30 ～ 40 ℃；，相对湿度：≤85 %。
（二）、主要配套元器件要求所有关键进口件应标明产地、品牌、型号规格等技术参数。
1、机械配置：结构件的选材：钢材选用宝钢或武钢产品，输送机及支架（08优质碳素钢），秤体颜色：以招标人提供的色板为准。
2、电气配置：见电气控制部份。
未注明外购件由各投标单位根据行业内各烟厂使用经验配置，但必须保证器件质量性能稳定、可靠、控制精度高。
（三）主要技术指标电子秤主要性能指标（四）电控系统技术要求控制范围：自电子皮带秤控制柜的主令开关下口（含主令空开），到电子皮带秤内所相关的控制设备。
电气工作范围：设备上的桥架，系统内线缆及接线由投标人负责。
1、系统设计要求先进、可靠、严谨，并可以方便进行功能扩展，并具有与其它控制系统及管理系统的开放接口。
接口形式：电子皮带秤与车间生产线控制系统统一；须预留4-20mA模拟量输入输出各一，以及数字量I/O点各两个，具备硬联锁信号功能。
2、控制系统根据制丝线工艺生产特点，称量设备可以独立工作，进行设备检查、维修等工作时也不会影响其它设备的正常运行。
3、控制要求3.1具有自纠偏系统，当跑偏超出范围时工序段会有声光报警提示；3.2 减速电机采用SEW带编码器一体机的（K系列）产品；并具备电机运行情况下皮带不运行的检测功能，防止皮带打滑、堵料情况下，电子秤仍然计量的情况发生；3.3 HMI界面设计合理，各种指示清晰明确，便于操作，须具备设备流量和瞬时流量20分钟内趋势图，标尺可修改；3.4 具有完善测偏与显示功能；3.5 报警功能详尽准确；3.6 完善的权限保护功能；3.7 完善的内外部数据传输功能；3.8 完善的防止数据丢失功能。
4、电控系统包括与设备控制直接相关的控制柜体、PLC、低压配电系统、HMI、检测元件、电装辅材等；4.1 每台电子皮带秤均有独立的控制柜及相应控制系统；4.2 每台电子皮带秤的皮带运行均由变频器进行控制；4.3 须提供网络瘫痪情况下的应急预案；4.4 程序编写清晰、结构合理，注释准确，带符号文件；4.5 人机界面组态软件：SIEMENS公司WINCC Flexible最新版。
5、供电及安装要求5.1 供电电源：TN-S 3/N/PE 380V±10%，50Hz±0.5Hz；5.2 电控柜的主令空开具有短路等保护功能；5.3 PLC的电源供电取自主开关前端，并有独立的保护开关；5.4 控制柜内具有照明、散热良好，设维修电源插座（220VAC/10A）；5.5 控制柜进出线为下进线，并具有良好的密封措施。
6、电控系统主要器件选型要求6.1可编程控制器选用西门子公司CPU315-2PN/DP产品，配MMC存储卡；6.2 选用西门子MP277 10寸触摸式HMI；6.3 变频器选用丹佛斯品牌FC302系列变频器，柜内安装；6.4 主令开关选用穆勒（MOELLER）公司NZMB1-A系列产品；6.5 电极保护用断路器采用西门子公司（SIEMENS）3VU系列产品；6.6 线路保护断路器选用穆勒（MOELLER）公司L7系列产品；6.7 接触器采用西门子公司（SIEMENS）3TF系列产品；光电开关Telco、接近开关选用P+F公司系列产品，PNP型输出；限量管料位检测使用BANNER MNI-ARRAY光栅和telco光电管。
6.8 钮、指示灯、急停开关选用穆勒（Moeller）M22系列产品；6.9 柜内及箱内动力、控制、信号电线、电缆采用国内名厂产品，通讯电缆采用西门子产品；6.10隔离开关选用穆勒（Moeller）公司产品；6.11 接线端子、导线、端子标识6.12 重量传感器精度不低于0.009%并采用六线制传感器，防护等级不低于IP67；6.13 称重传感器、接线盒、称重终端：托利多；6.14 控制柜选用威图产品，柜内带文件夹、键盘托架，照明灯具套件（电子镇流器经EMC测试）上述均为威图产品，柜体颜色为RAL7035，防护等级不低于IP55。
以上元器件选型不低于同档次产品。
7、设备要求7.1电子皮带秤体主要包括承重机构、托辊、进出料罩等；7.2框架结构应坚固，刚性强，在最大流量下，框架挠度小于0.5mm；7.3电子皮带秤的入口挡料扳、侧边挡料板以及下料罩须为不锈钢材质；7.4电子皮带秤出料罩带透明观察窗；7.5电子皮带秤的皮带宽度、秤架尺寸和限量管尺寸及位置先根据招标人提供的物料流量、点位预定，最终尺寸必须满足设计院提供的前后辅联设备的尺寸、接口和位置要求，中标后双方再进行优化调整，但价格保持不变；7.6投标人负责电子皮带秤具体尺寸的核算确认；7.7设备颜色由招标人提供色标；7.8皮带采用耐高温白色PE环形带产品；7.9轴承采用SKF产品；7.10 减速电机采用SEW带编码器一体机的（K系列）产品；7.11 系统运行应具有很高的可靠性、稳定性和安全性；7.12 HMI安装在柜门上；7.13 设备零部件的加工、选型、制作、安装必须充分考虑系统的美观；7.14 设备安装、调试，维护简单方便；7.15 关键称重部件维护保养便捷；7.16 在其生产的计量器具上须标注CMC标志，并有型号规格等数据；7.17 投标人所提供的测量设备（计量器具）都必须具备自己的合格证、检测报告或其它形式的可证明该台设备达到设计要求的证明。
以上元器件选型不低于同档次产品。
五、安全性能的要求1、设备须设置防护装置,外露的传动轴头须加防护罩；2、具备防止传动机构漏油在物料上的保护措施；3、除用于一般操作的防护措施外,须提供附加防护装置以保护操作者在操作、安装、维护时采用合理的预选锁定和控制程序；4、所有的安全说明书及安全标志须用国际通用符号标识，或用中文标识，在设备装运时，所有安全标志须由中标人贴好。
六、主要商务要求（一）对投标文件内容的要求投标人应根据招标文件中提供的基础资料和设计要求对工程控制系统做出方案设计和报价，方案设计和报价应包括以下内容：1、系统设计结构；2、设计说明；3、系统的I/O点明细表；4、系统的软、硬件配置方案；5、提供设备、电气控制原理图、详细的元器件明细表、柜体板面布置图、柜内元器件布置排列图；6、系统的配置清单，包含所有设备、器件、软件和控制柜的配置，清单中应注明该项的名称、型号、数量、单价、总价，外购件须注明生产厂家及联系方式；7、对各种电源及传输信号给出具体的定义及要求；8、电控系统功能说明；9、设备功能说明；上述文件均为电子版及纸版形式提供。
（二）安装调试和验收1、成交方必须根据买方工艺要求配合设计院进行优化、细化设计，并获得设计院确认后，提供称量设备的安装方案。
投标人应承诺服从招标人与土建、安装总包单位的管理及协调。
根据买方提供的技术参数及要求，确保整个系统满足工艺需求，运行经济、可靠。
2、投标人负责派人会同招标人对设备开箱，招标人协助投标人对所提供的设备安装和系统调试工作。
3、投标人派出的人员应在接到招标人书面通知（包括传真或电子邮件）后7日内到达买方约定的地点，开箱安装设备。
此过程中如有缺货、错装、损坏或技术问题，投标人须承担全部责任。
4、设备各项技术性能指标必须达到合同和技术文件规定的要求，设备的安装，调试和验收必须符合国家的有关规定和标准。
5、在设备的随机文件中需提出设备吊装、安装及调试所必需的外部技术及环境条件要求，投标人应明确提出施工内容和进度要求。
6、投标人派驻的项目负责人应自安装开始至本工程验收交接始终保证在招标人现场，中途有特殊情况需要换人须经招标人认可。
7、设备安装调试期间投标人的施工人员在施工现场应服从招标人的现场管理，遵守招标人的厂规厂纪和各项规定，并确保设备及人员的安全。
8、设备安装、调试阶段要严格执行招标人相关要求及标准程序，并配合招标人进行相关方面的验收工作。
（三）、验收规范及标准各投标人应在标书中提供详细的验收内容、条件、步骤和标准，以便综合评审和合同签订。
投标人须提供投标设备的制造标准和验收标准。
1、按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本要求。
