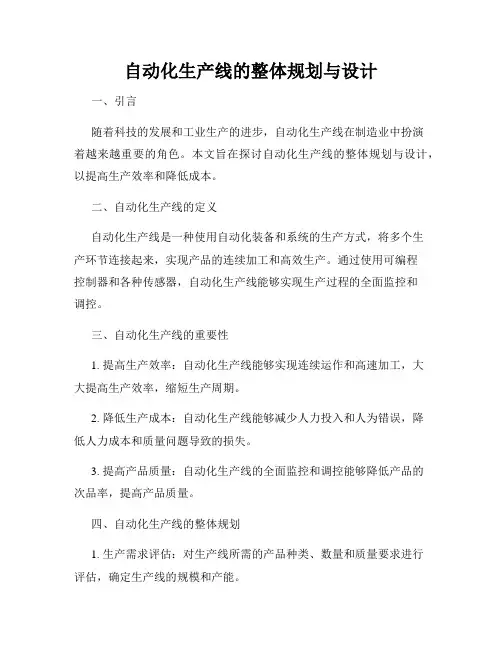

自动化生产线的整体规划与设计
自动化生产线的整体规划与设计一、引言随着科技的发展和工业生产的进步，自动化生产线在制造业中扮演着越来越重要的角色。
本文旨在探讨自动化生产线的整体规划与设计，以提高生产效率和降低成本。
二、自动化生产线的定义自动化生产线是一种使用自动化装备和系统的生产方式，将多个生产环节连接起来，实现产品的连续加工和高效生产。
通过使用可编程控制器和各种传感器，自动化生产线能够实现生产过程的全面监控和调控。
三、自动化生产线的重要性1. 提高生产效率：自动化生产线能够实现连续运作和高速加工，大大提高生产效率，缩短生产周期。
2. 降低生产成本：自动化生产线能够减少人力投入和人为错误，降低人力成本和质量问题导致的损失。
3. 提高产品质量：自动化生产线的全面监控和调控能够降低产品的次品率，提高产品质量。
四、自动化生产线的整体规划1. 生产需求评估：对生产线所需的产品种类、数量和质量要求进行评估，确定生产线的规模和产能。
2. 工艺流程设计：根据产品的工艺要求，设计出合理的工艺流程，明确每个环节的任务和工艺参数。
3. 设备选型：根据工艺流程和生产要求，选择适合的自动化设备，包括机械臂、传送带、机床等。
4. 自动化系统设计：设计自动化系统的硬件和软件部分，包括可编程控制器、传感器、监控系统等。
5. 布局设计：根据工厂的实际情况和生产线的流程，设计出合理的布局，确保各个环节之间的顺畅连接和物料调度。
五、自动化生产线的具体设计1. 入料系统：设计一个高效的入料系统，将原材料准确送入生产线，并确保原材料的供应充足和稳定。
2. 加工系统：根据产品的工艺要求，设计合适的加工系统，包括机械臂、机床和工作台等设备的选择和配置。
3. 组装系统：对于需要组装的产品，设计一个自动化的组装系统，将零部件进行组合和装配。
4. 检测系统：设计一个全面的检测系统，通过传感器和图像识别技术对产品的质量进行检测和筛选。
5. 出料系统：设计一个高效的出料系统，将成品送出生产线，并做好包装和标识等工作。

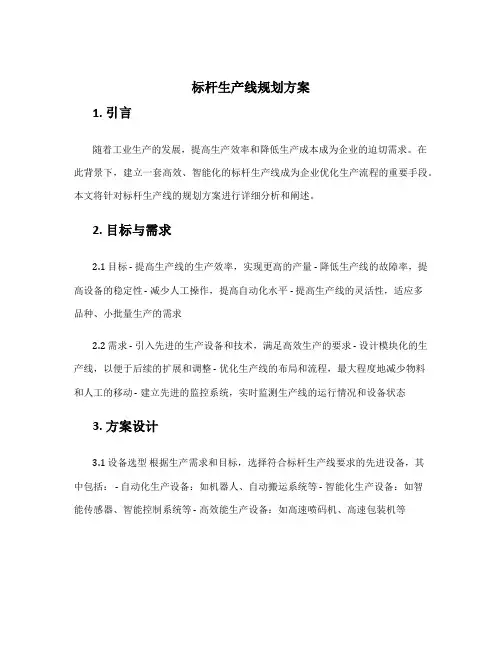

标杆生产线规划方案
标杆生产线规划方案1. 引言随着工业生产的发展，提高生产效率和降低生产成本成为企业的迫切需求。
在此背景下，建立一套高效、智能化的标杆生产线成为企业优化生产流程的重要手段。
本文将针对标杆生产线的规划方案进行详细分析和阐述。
2. 目标与需求2.1 目标 - 提高生产线的生产效率，实现更高的产量 - 降低生产线的故障率，提高设备的稳定性 - 减少人工操作，提高自动化水平 - 提高生产线的灵活性，适应多品种、小批量生产的需求2.2 需求 - 引入先进的生产设备和技术，满足高效生产的要求 - 设计模块化的生产线，以便于后续的扩展和调整 - 优化生产线的布局和流程，最大程度地减少物料和人工的移动 - 建立先进的监控系统，实时监测生产线的运行情况和设备状态3. 方案设计3.1 设备选型根据生产需求和目标，选择符合标杆生产线要求的先进设备，其中包括： - 自动化生产设备：如机器人、自动搬运系统等 - 智能化生产设备：如智能传感器、智能控制系统等 - 高效能生产设备：如高速喷码机、高速包装机等3.2 生产线布局根据生产需求和设备选型，合理规划生产线的布局。
将设备按照生产流程和作业要求合理排列，最大程度地减少物料和人工的移动距离，提高生产效率。
同时，考虑设备与设备之间的协调性和安全性，确保生产线的稳定运行。
3.3 流程优化针对生产线的各个环节，进行流程优化。
优化包括但不限于以下方面： - 优化工序顺序，减少工序之间的等待时间 - 设立并行作业工序，提高生产效率 - 引入自动化设备，减少人工操作 - 设置合理的质检点，确保产品质量通过流程优化，实现生产线的高效运行。
3.4 智能监控系统建立先进的监控系统，实时监测生产线的运行情况和设备状态。
监控系统包括但不限于以下功能： - 实时监测设备的工作状态、温度、能耗等参数 - 预警机制，及时发现设备故障并采取相应措施 - 数据分析，对生产线进行性能评估和优化3.5 模块化设计设计模块化的生产线，以便于后续的扩展和调整。
机械加工生产线总体设计
计算机辅助设施布置程序为以下两种：
（1）向新建型系统布置程序
主要有CORELAP（计算机辅助相关布置规划）和ALDEP （自动化布置设计）程序。
（2）面向改进型的系统布置程序 主要有CRAFT（计算机辅助确定设施布置相对位置技术 ）和COFAD（计算机辅助设施设计）程序。
（1）原始数据准备 P、Q、R、S、T是布局 设计中大多数计算的基础
是解决布置问题的基本要 素。
（2）物流分析 物流分析包括确定物流 在生产过程中每个必要的
工序间移动的最有效的顺 序，以及这些移动的强度
或数量值。
18
第74页，共74页。
8.2 生产线设备布局设计
（3）作业单位相互关系分析
所谓作业单位，对于一个生产车间来说，可以是一台机 床、一个装配台、一个检查设施等。作业单位相互关系的分 析是对各单位或作业活动之间关系的密切程度进行评价。
➢ 机械加工生产线的类型
❖ 按所用加工装置分类
（1）通用机床生产线
这类生产线建线周期短、成本低，多用于加工盘类、轴
、套、齿轮等中小旋转体工件。
（2）组合机床生产线
这类生产线由组合机床联机构成，主要适用于加工箱
体及杂类工件的大批量生产。
（3）专用机床生产线
⑥数据管理
主要由专用机床构成，设计制造周期长、投资周期
❖ 初步规划系统结构
初步设计完成时，应绘制出系统平面布局图，撰写 出有关专题报告等。
27
第74页，共74页。
（5）面积设定 在实际的实施布置设计过程中，常受到现有厂房或
可利用土地面积与形状等的限制，而不得不把需要的 面积与可利用的面积结合起来权衡考虑。面积设定的 方法如下表所示。
如何规划自动化生产线的布局设计
如何规划自动化生产线的布局设计在当今制造业快速发展的时代，自动化生产线已成为提高生产效率、保证产品质量、降低成本的重要手段。
而一个合理的自动化生产线布局设计，则是确保生产线能够高效运行的关键。
下面我们就来探讨一下如何规划自动化生产线的布局设计。
首先，我们需要明确生产需求。
这包括产品的类型、规格、产量、生产工艺等方面的信息。
只有清楚地了解这些需求，才能为后续的布局设计提供准确的依据。
比如，如果是生产小型精密零部件，可能需要高精度的自动化设备和相对紧凑的布局，以减少搬运过程中的误差；而如果是生产大型机械部件，可能需要更宽敞的空间和大型的运输设备。
在明确生产需求的基础上，进行工艺分析是至关重要的一步。
这需要对整个生产流程进行详细的分解和研究，确定每个工序的先后顺序、所需设备、操作时间以及可能出现的问题等。
通过工艺分析，可以发现生产过程中的瓶颈环节和潜在的优化点，从而在布局设计中进行合理的安排和改进。
接下来，选择合适的自动化设备是规划布局的核心环节之一。
市场上的自动化设备种类繁多，性能各异。
在选择时，要综合考虑设备的生产能力、精度、稳定性、可靠性以及维护成本等因素。
同时，还要考虑设备之间的兼容性和协同性，确保它们能够在生产线上顺畅地协同工作。
然后，就是生产线的布局形式了。
常见的布局形式有直线型、U 型、L 型等。
直线型布局适用于工序较少、流程简单的生产；U 型布局可以缩短物料搬运距离，提高生产效率；L 型布局则适用于场地有限或者需要分区作业的情况。
在选择布局形式时，要结合生产场地的实际情况和生产需求，灵活选择。
在布局设计中，物料搬运系统的规划也不容忽视。
合理的物料搬运路线可以减少搬运时间和成本，提高生产效率。
可以采用输送带、自动搬运小车、机器人等方式进行物料的运输。
同时，要设置合适的物料存储区域，确保物料的供应及时、有序。
另外，人员操作区域的设计也要合理。
要考虑操作人员的工作舒适度和安全性，设置符合人体工程学的操作台和防护设施。
2024年生产线设计计划书（3篇）
2024年生产线设计计划书摘要：随着科技的不断发展和工业的加快转型，生产线在企业生产过程中扮演着重要的角色。
本计划书旨在为2024年生产线的设计提供一个详细的方案，以提高生产效率、降低成本、优化生产流程，并进一步提升企业的竞争力。
本计划书将分析当前生产线的问题和瓶颈，并提出相应的改进和创新措施。
一、引言1.1 项目背景1.2 目标和意义二、项目概述2.1 概述生产线的组成和运作流程2.2 当前生产线存在的问题和瓶颈三、设计理念与目标3.1 设计理念3.2 设计目标四、生产线改进方案4.1 技术方案4.1.1 引入自动化设备和智能机器人4.1.2 优化物流系统4.2 管理方案4.2.1 制定全面的生产管理制度4.2.2 建立有效的绩效考核体系4.2.3 培训生产线员工以适应新的工作环境4.3 设计方案4.3.1 考虑布局和工作流程的优化4.3.2 选用先进的生产设备和工具五、时间进度和资源预算5.1 时间进度安排5.2 资源预算六、风险评估与管理6.1 风险评估6.2 风险管理措施七、预期效果与评价指标7.1 预期效果7.2 评价指标八、结论参考资料以上是《2024年生产线设计计划书》的大致内容，具体细节可根据实际情况进行补充和调整。
这份计划书旨在全面提升生产线的效率和质量，为企业未来的发展奠定坚实的基础。
2024年生产线设计计划书（2）尊敬的领导：我谨代表公司，向您提交2024年生产线设计计划书，详细介绍了我们对于生产线设计的规划和目标。
本计划书旨在提供一个清晰的方向，以实现我们的生产目标，并确保公司未来的发展和增长。
1. 引言在当今竞争激烈的市场环境中，一条高效的生产线是提高产能和质量的关键。
通过设计一个合理的生产线，我们可以降低生产成本、提高生产效率并满足客户需求。
2. 目标设定在2024年，我们的生产线设计计划旨在实现以下目标：- 提高生产线的产能，使其能够满足预计的增长需求；- 降低生产成本，提高公司的竞争力；- 提高生产线的灵活性，以便能够适应不同的产品和订单；- 提高产品质量和一致性，以提高客户满意度和忠诚度。
高效工厂生产线布局设计
高效工厂生产线布局设计工厂生产线布局是一个关键的环节，直接影响到生产效率、产品质量以及员工的工作效率。
一个合理的生产线布局可以提高生产能力，降低成本，并且提升整体工厂的竞争力。
本文将就高效工厂生产线布局的设计要点和实施步骤进行探讨。
一、布局设计目标及要点1. 提高生产效率：通过合理的布局设计，减少物料运输、处理时间以及员工的移动距离，从而提高生产效率。
工人、设备和物料应该处于彼此之间的最佳位置，以最小化生产过程中的不必要的等待时间。
2. 保证生产质量：布局设计要合理分配工作站和机器设备，确保每个工作站的质量监控点位于最佳位置，以便及时监控生产过程中的问题并进行调整。
3. 提升员工工作效率：合理的布局设计可以减少工人的繁重劳动和工作负荷，并提供一个安全、清洁和舒适的工作环境。
此外，员工之间的交流和协作也需要在布局设计中考虑进去。
二、布局设计实施步骤1. 数据收集与分析：首先，需要收集和分析各个生产环节的相关数据，包括生产需求、工艺流程、物料运输路径、设备使用情况以及员工工作习惯等。
通过数据的收集和分析，可以更好地了解工厂的运作情况，为布局设计提供有力的依据。
2. 确定产品流程：在设计布局之前，需要明确产品的制造流程和生产线上的工序。
这有助于确定每个阶段的物料输入和输出，为后续的布局设计做好准备。
3. 制定布局方案：根据数据分析和产品流程，可以制定不同的布局方案。
应该综合考虑物料运输路径、设备配置、工作站设置以及人员安排等因素，选择最佳的布局方案。
4. 评估与调整：制定布局方案后，需要进行评估和调整。
可以借助计算机仿真软件对布局进行模拟，以评估生产线的效率和工作人员的负荷。
根据评估结果，对布局进行调整和优化。
5. 实施和监控：在确定最佳布局方案后，需要开始实施并监控生产线的运行情况。
监控应包括生产效率、产品质量和员工满意度等指标的跟踪和监测。
三、布局优化的策略1. 流程重组：通过重新组织和优化生产线上的工序，减少物料运输和处理时间，提升生产效率。
生产线整体设计规划方案
生产线整体设计规划方案背景现代化生产线是指通过计算机控制、自动化生产技术和智能物流技术，实现从原材料采购、生产制造到产品出厂的全过程自动化和智能化。
生产线整体设计规划方案，是企业在实现生产自动化和智能化的过程中的重要环节，是保证企业生产线能够高效、低成本、安全运行的重要问题。
目标本文旨在分析生产线整体设计规划方案的重要性和影响因素，并提出一些具体的设计规划方案，以实现运营高效、稳定和安全。
重要性生产线整体设计规划方案的重要性在于它能够为企业的生产线提供更高效的生产操作、更好的产品质量和更安全的生产环境。
无论是生产能力的提升、产品的标准化或生产线的升级，都需要进行全面的生产线整体设计规划。
影响因素生产线整体设计规划方案的制定受到多方面的影响因素，其中最重要的因素包括：1. 生产环节的要求在生产环节要求方面，生产线应根据所生产的商品和产品的数量、型号、品质等要求来进行设计。
因此，在进行设计规划方案时，企业应对产品的生产流程、生产时间和生产量进行充分考虑。
2. 生产线设备的选择生产线设备的选择影响着整个生产线的效率、质量和安全，同时也是生产线整体设计规划方案实施的核心环节。
企业应根据自身的产业属性、产品特性和投资能力等对设备进行选择和布置，以保证生产线的正常运行。
3. 运动模式的选择运动模式是指生产线所采取的运动方式，对于生产效率和产量的提高有着重要的影响。
企业应选择适合自己生产线的运动模式，以保证生产线整体规划设计方案的顺利实施和运行。
4. 人力资源的配置人力资源是生产线运行的重要组成部分，生产线整体设计规划方案的实施必须充分考虑人力资源的配置，包括生产线操作员、维修工和生产线经理等，以保证生产线位置操作和稳定性。
设计规划方案1.确定生产线的生产流程在进行生产线整体设计规划方案之前，企业应首先明确自己需要生产的产品和生产的数量以及需要达到的生产要求，以确定生产线的生产流程。
生产流程所包括的内容有：原材料的采购、半成品的生产加工、产品的加工和成品的包装。
生产线布局规划
生产线布局规划随着全球经济的不断发展，生产线布局规划对于企业的生产效率和竞争力变得越来越重要。
一种合理的生产线布局规划可以极大地提高生产效率、降低成本、改善工作环境，并且有助于提高产品的质量和交货时间。
本文将探讨生产线布局规划的关键要素和设计原则，以及如何进行有效的生产线布局规划。
一、生产线布局规划的重要性合理的生产线布局规划可以实现以下几个方面的优势：1. 提高生产效率：通过合理的工艺安排和设备摆放，可以缩短生产周期、减少生产环节，从而提高生产效率。
2. 降低成本：合理的生产线布局规划可以减少生产线的长度，缩短物料运输距离，降低人力和设备成本。
3. 改善工作环境：通过优化布局，可以提供一个更好的工作环境，减少工人的劳动强度和疲劳程度，提高工作效率。
4. 提高产品质量：合理的生产线布局规划可以优化生产工艺流程，减少人为因素对产品质量的影响，提高产品质量。
5. 缩短交货时间：通过减少生产环节和提高生产效率，可以缩短产品的制造周期，提高交货时间，提高客户满意度。
二、生产线布局规划的关键要素在进行生产线布局规划时，需要考虑以下几个关键要素：1. 生产流程：了解生产线上的每个工序，确定生产线的整体流程，明确每个工序所需要的设备和工作人员。
2. 人力资源：根据生产流程确定所需的人力资源，包括工人数量和技能要求。
考虑工人的工作负荷和工作强度，确保人力需求与工序需求相匹配。
3. 设备布局：根据生产流程和设备要求，确定设备在生产线上的摆放位置。
确保设备之间的距离合适，物料的流动顺畅，以提高生产效率。
4. 物料流动：合理的物料流动是生产线布局规划的关键。
考虑物料从供应商到生产线的运输路径，以及从一个工序到下一个工序的物料流动路径。
减少物料运输的距离和时间，以提高生产效率。
5. 安全与环境：生产线布局规划还需要考虑工人的安全和环境保护。
确保设备的布局不会造成安全隐患，提供充足的安全通道和紧急出口。
同时，要注重环境保护，优化布局以减少对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生产线整体设计规划
[摘要]企业的发展壮大，扩大再生产，都涉及到生产线整体设计规划、生产线规划不仅考虑工艺规划一定考虑物流规划，物流是最基本的活动，物流规划的科学性对企业的整体效益有着决定性的影响。
【关键词】生产线规划；物流规划；工艺规划
企业的发展壮大，扩大再生产，都涉及到生产线整体设计规划、生产线规划不仅考虑工艺规划一定考虑物流规划，物流是最基本的活动，物流规划的科学性对企业的整体效益有着决定性的影响。
一.生产线总体设计
生产线设计时首先考虑总的工艺流程及物流，根据物流情况设计各条生产线，下图为简易车间生产线规划物流图，从下图可以看出，在生产线整体规划中工艺规划和物流规划是必不可分的，在考虑工艺方案时务必考虑物流方式以实现物流均衡及畅通，减少物流距离，避免不必要的搬运及库存。
车间（五大工艺）整体生产线规划物流图
二.内部物流设计
冲压件一般根据工序最多工件排布设备，物流采用直线型，焊接件传统物流分为小件（分总成）焊接区，总成焊接区，分总成有专人配货运至总成焊接区，这样出现搬运的浪费，丰田物流方式为以总成为主线，各焊接分总成布置在其周围以保证物流最短。
机加生产线设备布置多采用U字形，以保证物流最短，用人最少。
三.周转器具选用
从冲压到焊接，从焊接到涂装，从涂装到装配都必须有一定数量的库存，各过程之间物流方式可以采用链式空中运送或采用专用周转器具运送，链式空中运送成本高另外受工件种类影响，对于从冲压到焊接和从焊接到涂装一般不使用，但为了减少搬运次数，尽量采用冲压件器具直接上焊接线，焊接件周转器具直接上涂装线，也就是说，焊接总成周转器具与涂装、装配采用同一种周转器具。
丰田、本田车桥厂多数采用此种方式。
四.流量均衡
线边的库存相当于一个水库，用于保证生产线的连续均衡运转。
如果输入大于输出，线边库存将持续增长直至爆仓；如果输入小于输出，线边库存将持续下降直至停产。
因此，零部件的流量必然是均衡的，输入与输出在长时间内相等。
流量平衡图是用图标的直观形式表现流量和存量，其可用的维度较多，零部件品种数、零部件数量、体积、重量、价值等，都可以作为计量流量的维度。
在仓库的物流规划中，优先考虑的是价值维度；但是在生产线的规划中，优先考虑的是体积维度，在规划的时候需要注意。
流量平衡图是下一步规划的依据，流量决定了搬运设备的选型和数量，存量决定了功能区的设置和面积，以及存储设备的形式和数量。
因此，流量平衡图的计算必须严谨，以数据说话。
五.PFEP
设置了循环周期，计算了生产线边的流量和存量，下一步的工作就是完善PFEP。
PFEP是Planning For Every Part的缩写，直译成：为每个产品做计划。
零部件的加工和装配，需要有工艺来约束，而PFEP就是零部件的物流作业工艺。
PFEP的是物流分析很有效的工具。
其主要内容包括以下几大部分：
1.零部件的基本信息：零部件的编码、名称、单台用量、单件尺寸、单件重量、单位时间内使用的数量等
2.单元化包装的信息：零部件的包装形式、SNP（Standard Number of Packing-标准包装数量）、包装尺寸、包装净重、包装总重量等
3.零部件存放的信息：投料工位、存放区域、存放方式（通用料架、地面堆放、专用工位器具等选项）最大库存、最小库存等
4.零部件的补货信息：供方、补货触发方式（订单、看板、按灯、物料篮等）、补货路径（即动线）、补货周期、供应商的名称、供方编码、供方所在地等总而言之，PFEP描述了所有零部件物流作业的所有的相关信息。
1.以生产线的循环周期为主要参数进行生产线的规划设计。
运用逆序设计的原则，以生产线的需求作为仓库需求的输入，采用同样的分析方法，考虑供方的距离、经济批量的大小，就可以进行仓库的规划设计；
2.零部件具体的补货模式和运输方式的选择，参看本人的文章详解：生产线配送物流的作业原理
3.零部件不进行包装转换，分拣后配送工位，会减少了物流作业量。
但是在某些场景下，包装转换是必须的（比如物料篮）或者是被迫的（比如供方未按包
装要求提供零部件）。
对应的，PFEP必须有相应的规定和记录。
4.动线即补货路径不得交叉，而且根据流量计算，每条动线的负载要求均衡。
5.搬运器具、存放器具、搬运设备的选择，尽量以标准化为主，会降低物流设备的投入。
同时考虑人机工程，提高作业效率。
6.线边规划图
PFEP中存放和补货的相关数据以图形的形式表现出来，就是生产线的线边规划图。
线边规划图详细的标注生产工位，生产作业区域，物料存放方式（品种、区域、包装形式、包装数量等）、动线等相关内容。
经验证后，线边规划图还需要以目视化的方式，直接在生产线边的相关区域标识功能，方便管理。
六.总结
生产线的设计规划要从工艺及物流两方面入手，不能只考虑工艺规划忽略物流规划，生产线物流规划是为生产作业服务的，必须服从生产作业对物流的整体要求。
其核心目的就是降低成本，提高效率，缩短零部件的运输距离，降低物流成本。
物流作业是不增值过程，因此作业应尽量简化或省略，同时也将减少物流作业设备的相关投入而且，生产线的物流规划仅仅是工作的起点，而不是终点，因为零部件的需求量也不是一成不变的。
丰田每月评审一次生产节拍，相应的，零部件需求也会发生变化，看板的枚数会重新计算。
同样的道理，在生产线物流规划完毕之后，也需要定期对物流规划进行评审和调整。
