精编-清水混凝土挂板施工工艺详解
清水混凝土挂板制作工艺
清水混凝土挂板制作工艺哎呀，说起清水混凝土挂板，这可真是个技术活儿，得慢慢来，不能急。
咱们先从这玩意儿是啥开始聊起吧。
清水混凝土挂板，说白了，就是用混凝土做的墙面装饰板。
它的特点就是表面光滑，颜色自然，而且不需要额外的装饰，直接就能用。
这玩意儿在现代建筑里挺流行的，因为它既环保又好看。
好，咱们现在来聊聊这清水混凝土挂板是怎么做出来的。
首先，得有模板，这模板得做得特别精细，因为模板的表面就是将来挂板的表面。
模板得用好材料，比如钢模板或者高质量的塑料模板，这样才能保证做出来的挂板表面光滑。
接下来，就是混凝土的配比了。
清水混凝土的配比得特别讲究，得保证混凝土的强度和颜色。
这可不是随便搅和搅和就行的，得按照比例来，还得考虑到天气、温度这些因素。
然后，就是浇筑了。
这可是个技术活儿，得保证混凝土均匀地填满模板，还不能有气泡。
这得靠工人的经验和技巧，慢慢来，不能急。
浇筑完了，还得用振动棒把混凝土里的气泡给震出来，这样做出来的挂板才结实。
等混凝土凝固了，就可以拆模了。
这时候，挂板的表面就露出来了。
但是，这还没完，还得打磨、清洁，把表面的瑕疵给处理掉。
这可是个细致活儿，得一点一点来，不能马虎。
最后，就是上保护剂了。
清水混凝土挂板虽然结实，但是也得保护好，不然时间长了，风吹日晒的，颜色就不好看了。
这保护剂得选好，得保证挂板的颜色和质感。
你看，这清水混凝土挂板的制作工艺，从模板到混凝土配比，再到浇筑、拆模、打磨，最后上保护剂，每一步都得小心翼翼，不能有半点马虎。
这玩意儿虽然看起来简单，但是做起来可真不容易。
不过，做出来的效果，那真是没得说，既环保又好看，现代建筑里少不了它。
所以啊，下次你看到那些光滑、自然的清水混凝土挂板，可别小看了，这背后可是工人师傅们的心血和汗水呢。
清水混凝土施工工艺
一、清水混凝土施工工艺（一）模板工程1、模板设计（1）模板分块设计应满足清水混凝土饰面效果的设计要求。
当设计无具体要求时，应符合下列规定：1）外墙模板分块宜以轴线或门窗口中线为对称中心线，内墙模板分块宜以墙中线为对称中心线；2）外墙模板上下接缝位置宜设于明缝处，明缝宜设置在楼层标高、窗台标高、窗过梁梁底标高、框架梁梁底标高、窗间墙边线或其他分格线位置：3）阴角模与大模板之间不宜留调节余量；当确需留置时，宜采用明缝方式处理。
（2）单块模板的面板分割设计应与蝉缝、明缝等清水混凝土饰面效果一致。
当设计无具体要求时，应符合下列规定：1）墙模板的分割应依据墙面的长度、高度、门窗洞口的尺寸、梁的位置和模板的配置高度、位置等确定，所形成的蝉缝、明缝水平方向应交圈，竖向应顺直有规律。
2）当模板接高时，拼缝不宜错缝排列，横缝应在同一标高位置。
3）群柱竖缝方向宜一致。
当矩形柱较大时，其竖缝宜设置在柱中心。
柱模板横缝宜从楼面标高开始向上作均匀布置，余数宜放在柱顶。
4）水平模板排列设计应均匀对称、横平竖直：对于弧形平面宜沿径向辐射布置。
5）装饰清水混凝土的内衬模板的面板分割应保证装饰图案的连续性及施工的可操作性。
（3）模板结构设计：1）模板结构应牢固稳定，拼缝应严密，规格尺寸应准确。
模板宜高出墙体浇筑高度50mm。
2）斜墙、斜柱等异形构件的模板应进行专项受力计算。
3）液压爬模、预制构件等工艺的清水混凝土模板，应进行专业设计和计算，且应满足饰面效果要求。
（4）饰面清水混凝土模板应符合下列规定：1）阴角部位应配置阴角模，角模面板之间宜斜口连接；2）阳角部位宜两面模板直接搭接；3）模板面板接缝宜设置在肋处，无肋接缝处应有防止漏浆措施；4）模板面板的钉眼、焊缝等部位的处理不应影响混凝土饰面效果；5）假眼宜采用同直径的堵头或锥形接头固定在模板面板上；6）门窗洞口模板宜采用木模板，支撑应稳固，周边应贴密封条，下口应设置排气孔，滴水线模板宜采用易于拆除的材料，门窗洞口的企口、斜坡宜一次成型；7）宜利用下层构件的对拉螺栓孔支承上层模板；8）宜将墙体端部模板面板内嵌固定；9）对拉螺栓应根据清水混凝土的饰面效果，且应按整齐、匀称的原则进行专项设计。
清水模板施工工艺流程
清水模板施工工艺流程如下：
1.筹备材料：清水混凝土挂板主要材料有水泥、骨料、砂、水等。
这些材料需要按照一定比例混合，确保混凝土的强度和稳定性。
2.准备模具：根据设计要求，制作相应尺寸和形状的模板，预留
出钢筋位置和安装挂板的孔洞。
3.钢筋加工：根据设计要求，在模板中预留出钢筋的位置，然后
将钢筋按照设计要求进行加工，确保钢筋的数量和位置正确。
4.浇筑混凝土：将混合好的混凝土倒入模板中，用振动器振动混
凝土，使其均匀密实，然后在混凝土表面刮平，确保表面平整。
5.养护：混凝土表面完成刮平后，需要进行养护，保持适宜的湿
度和温度，使混凝土缓慢干燥并获得足够的强度。
6.装配：清水混凝土挂板完成后，在设计要求的位置进行安装，
通过预留的孔洞安装到主体结构上。

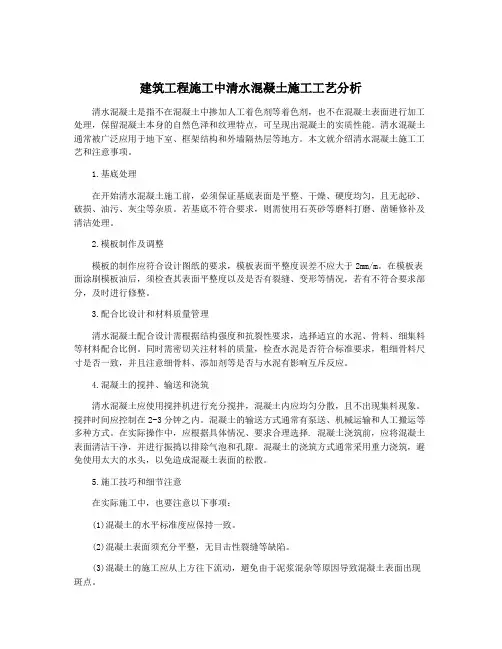

建筑工程施工中清水混凝土施工工艺分析
建筑工程施工中清水混凝土施工工艺分析清水混凝土是指不在混凝土中掺加人工着色剂等着色剂，也不在混凝土表面进行加工处理，保留混凝土本身的自然色泽和纹理特点，可呈现出混凝土的实质性能。
清水混凝土通常被广泛应用于地下室、框架结构和外墙隔热层等地方。
本文就介绍清水混凝土施工工艺和注意事项。
1.基底处理在开始清水混凝土施工前，必须保证基底表面是平整、干燥、硬度均匀，且无起砂、破损、油污、灰尘等杂质。
若基底不符合要求，则需使用石英砂等磨料打磨、凿锤修补及清洁处理。
2.模板制作及调整模板的制作应符合设计图纸的要求，模板表面平整度误差不应大于2mm/m。
在模板表面涂刷模板油后，须检查其表面平整度以及是否有裂缝、变形等情况，若有不符合要求部分，及时进行修整。
3.配合比设计和材料质量管理清水混凝土配合设计需根据结构强度和抗裂性要求，选择适宜的水泥、骨料、细集料等材料配合比例。
同时需密切关注材料的质量，检查水泥是否符合标准要求，粗细骨料尺寸是否一致，并且注意细骨料、添加剂等是否与水泥有影响互斥反应。
4.混凝土的搅拌、输送和浇筑清水混凝土应使用搅拌机进行充分搅拌，混凝土内应均匀分散，且不出现集料现象。
搅拌时间应控制在2-3分钟之内。
混凝土的输送方式通常有泵送、机械运输和人工搬运等多种方式。
在实际操作中，应根据具体情况、要求合理选择. 混凝土浇筑前，应将混凝土表面清洁干净，并进行振捣以排除气泡和孔隙。
混凝土的浇筑方式通常采用重力浇筑，避免使用太大的水头，以免造成混凝土表面的松散。
5.施工技巧和细节注意在实际施工中，也要注意以下事项：(1)混凝土的水平标准度应保持一致。
(2)混凝土表面须充分平整，无目击性裂缝等缺陷。
(3)混凝土的施工应从上方往下流动，避免由于泥浆混杂等原因导致混凝土表面出现斑点。
(4)因为混凝土的极速浇筑、振捣和表面处理肯定是不能同时进行的，因此，在施工过程中应按照先后顺序，适时选择施工细节和措施。
总之，清水混凝土施工虽然看似简单，但是需要注意的事情也很多。
建筑工程施工中清水混凝土施工工艺分析
建筑工程施工中清水混凝土施工工艺分析清水混凝土是指在施工过程中不添加任何外加剂或掺和料的普通混凝土，主要由水泥、砂子、碎石和水组成。
清水混凝土通常用于建筑物的基础、墙体、楼板、柱等部位的施工。
一、施工准备1、材料预备清水混凝土材料的准备包括水泥、砂子、碎石、水和钢筋等，应先进行质量检验，确保达到设计要求，并注意材料的保质期，过期或有明显变质现象的材料不能使用。
2、准备作业场地清理建筑施工现场，平整场地，保证施工场地的清洁整齐。
3、安装模板模板应根据设计要求准确地安装在预留好的位置上，并按要求加强固定，保证混凝土能够在模板内充分流动。
二、施工工艺1、筑梁（1）制定计算程序和做技术补偿。
以清水混凝土做筑梁，要根据工程要求计算力学性质，确定筑梁受力状态和应有的内力大小，并根据清水混凝土的本质，确定出合理的施工方案以及控制的精确度。
（2）模板加固。
施工时，要根据清水混凝土的流动特性，对模板进行加固和变形控制，以保证混凝土密实度和强度。
（3）检查筑梁的质量。
筑梁后要进行质量检查，要注意各项检查项的正确性。
2、浇筑清水混凝土（1）混凝土搅拌。
混凝土要求充分搅拌，控制搅拌时间、顺序、速度等，确保搅拌均匀和混凝土的质量。
（2）浇筑。
混凝土要在模板内充分流动，不得有开裂、泄漏或脱模现象。
浇筑时，要均匀地倒入模板内，防止出现浮渣和短料现象。
3、养护（1）覆盖保温。
混凝土浇筑后，应及时覆盖保温材料，保证混凝土发生足够的水化反应，加强混凝土的强度和硬度。
（2）维持湿度。
在养护期间，要维持混凝土内部湿度，不进行过度的干燥，防止出现表面开裂或内部脱离现象。
（3）控制温度。
在养护期间，要注意温度的控制，混凝土温度不宜过高，以免影响混凝土的凝固硬化过程。
三、施工要点1、严格按照设计方案施工，保证施工品质。
2、混凝土的配合比要严格按照设计要求，不得随意改动。
3、混凝土施工过程中应注意施工环境的温度和湿度，以稳定混凝土的凝固过程。
(完整word版)清水混凝土模板施工工艺
清水混凝土模板施工工艺1、模板及其支撑体系选材及要求模板采用木框镜面胶合板模板、钢管碗扣式（或承插式）脚手架支撑体系。
1.1、模板的材质要求：模板采用15㎜厚（相当于11层胶合板）双面覆塑胶合板，规格为915×1830㎜；要求进场的胶合板材表面应平整光滑，规格尺寸、厚度一致，板的厚度偏差不大于0.5㎜，长宽几何尺寸偏差不大于1㎜，对角尺寸偏差不大于2㎜；模板的周边全部采用防水性酚醛漆均匀涂刷，防止进水开层。
1.2、木方：木肋采用50×100松木型材；不得使用腐朽、霉变、虫蛀、折裂、枯节、弯曲变形的木材。
木方材进场后应统一采用压刨机进行压刨处理，使得每根木方规格尺寸一致、木方保证顺直。
1.3、对拉螺栓：对拉螺栓统一采用ø14对拉螺栓，配套采用蝴蝶卡、ø18PVC套管及套管堵头、模板撑棍。
以上材料均可在市场购买成品制品，要求成品质量合格，并能满足现场质量要求。
1.4、钢管及顶撑：钢管采用ø48×3.6承插式钢管，扣件为可锻铸铁扣件，顶撑采用M36、托撑板δ=10的可调托撑。
5 边肋平整度 2 2m 靠尺及塞尺6 相邻面板拼缝高低差 ≤0.5 平尺及塞尺量检查 7相邻面板拼缝间隙≤0.5塞尺量检查（1） 模板切割时应画线，确保切割顺直，模板的切割应采用专用木工锯，切割边不得起毛刺或造成模板脱层，切割完，模板的周边应刷酚醛类防水漆进行封边处理，防止进水开层。
模板应在专门搭设的木工加工棚（或木工车间）制作，严禁在操作面上直接利用手提切割锯随意切割制作配置模板，造成锯末污染或模板下料误差较大的现象。
（2）模板配置过程中应进行试拼，保证模板拼缝严密、配置尺寸正确无误，并依此进行编号、归类、码放整齐。
同一作业面上所用的模板、木方必须保证厚度一致、拼缝严密，否则，拼缝处模板要统一过刨处理，保证模板拼缝严密。
（3）模板的分块力求定型化、整体化、模数化和通用化，且应减少拼缝，对拉螺栓孔除应满足配模设计要求外，应分布规则、间距均匀、横平竖直。
建筑工程施工中清水混凝土施工工艺分析
建筑工程施工中清水混凝土施工工艺分析清水混凝土是指在混凝土施工过程中，不添加任何外加剂或添加剂的混凝土。
清水混凝土施工工艺分析是对清水混凝土在建筑工程施工中的施工工艺进行详细分析和讨论，以确保清水混凝土施工工艺的合理性和施工质量的稳定性。
清水混凝土施工工艺分析主要从以下几个方面进行分析。
1.材料预处理：清水混凝土施工前要对原材料进行预处理，包括水泥的储存和保管、骨料的筛分和洗净、水的清洁度等。
水泥要保证质量合格，避免受潮和变质。
骨料要保持洁净，避免有泥土和有害物质的混入。
水要保证清洁度，避免有杂质和有害物质的混入。
2.配合比设计：清水混凝土的配合比要根据工程需要进行设计，包括水泥、骨料和水的比例。
配合比的设计要根据工程强度、工程要求和施工环境等因素来确定。
合理的配合比能够保证混凝土的强度和稳定性。
3.施工现场管理：清水混凝土施工现场要进行管理，包括施工场地的平整和清洁、设备和工具的检查和保养、施工人员的培训和考核等。
施工现场管理能够保证施工工艺的顺利进行和施工质量的稳定。
4.施工操作控制：清水混凝土施工过程要进行操作控制，包括搅拌、运输、浇注和养护等。
搅拌过程要控制搅拌时间和搅拌速度，避免过度搅拌导致混凝土失去稳定性。
运输过程要保持混凝土的均匀性，避免过长的运输距离和过长的等待时间导致混凝土的分层和凝结。
浇注过程要控制浇注速度和浇注厚度，避免出现浇筑不均匀和漏浆的情况。
养护过程要进行保温和湿养护，以确保混凝土的强度和稳定性。
5.设备管理和检验：清水混凝土施工中要对设备进行管理和检验，包括搅拌机、输送泵、泵车和浇筑设备等。
设备要定期检查和维护，保证设备的正常运行。
要对设备进行检验，确保设备的质量和性能符合施工要求。
预制清水混凝土外墙挂板施工工法(2)
预制清水混凝土外墙挂板施工工法预制清水混凝土外墙挂板施工工法一、前言预制清水混凝土外墙挂板作为一种新型的外墙装饰材料，具有轻质、高强、耐久等优点，逐渐在建筑行业得到广泛应用。
本文将介绍预制清水混凝土外墙挂板施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者了解该工法的理论依据和实际应用。
二、工法特点预制清水混凝土外墙挂板施工工法具有以下特点：1. 材料轻质：采用轻质骨料和优选粉料，减轻了挂板的自重，不增加建筑物荷载。
2. 工艺简便：采用模具浇注和预制加工技术，降低了施工难度，快速实现装饰效果。
3. 高强耐久：经过特殊的养护处理和抗渗防腐处理，挂板具有良好的强度和抗老化性能。
4. 施工周期短：预制清水混凝土外墙挂板可以直接安装，无需二次施工，提高了施工效率和进度。
5. 良好的装饰效果：挂板表面平整光滑，可以进行各种装饰处理，满足不同设计要求。
三、适应范围预制清水混凝土外墙挂板适用于各类建筑物的外墙装饰，尤其适用于高层建筑和公共建筑。
由于其轻质和耐久的特性，可以大幅减轻建筑物的自重，同时提供了良好的隔热和防水效果，适用于不同气候条件下的建筑。
四、工艺原理预制清水混凝土外墙挂板施工工法的理论依据是通过预制采用清水混凝土自流充填和振捣技术在模具中浇注制作挂板，然后进行养护处理，最后在建筑墙面上进行安装和固定。
这种工法采取的技术措施包括材料选用、模具设计、施工工艺等，通过对这些技术措施的分析和解释，读者可以了解该工法的理论依据和实际应用。
五、施工工艺预制清水混凝土外墙挂板施工工艺包括以下几个阶段：1. 材料准备：准备清水混凝土、轻质骨料、粉料等材料，并进行筛选和配比。
2. 模具制作：设计制作模具，模具应具有良好的密封性和表面光滑度。
3. 混凝土浇注：将准备好的材料倒入模具中，采用自流充填和振捣技术，保证混凝土的均匀性。
4. 养护处理：对挂板进行充足的养护处理，保证其强度和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清水混凝土挂板施工工艺
一、前言
随着建筑装饰材料的发展与国外建筑设计思想的融入，
清水混凝土装饰效果越来越
受到设计师的青睐。
但清水混凝土一次浇筑成型难度大，投入成本高，随应市场的需求和经济利益的考虑，预制清水混凝土挂板技术应运而生。
二、工艺特点
预制清水混凝土挂板具有模具化生产周期短的特点，同时因由专业厂家生产，技术
经验比交成熟，
通过特殊工艺，
可大大缩短养护周期，
生产速度快，
同时安装过程简单，
质量易于控制，安装速度较快。
三、适用范围
适用于建筑外墙装饰及室内墙面装饰。
四、工艺原理
由专业厂家根据现场实际情况进行测量和挂板设计，在厂家利用模具化生产方式预制出清水混凝土挂板成品，并养护达到设计强度。
在清水混凝土挂板预制过程中在板头及板脚部位埋入预埋件，现场安装时通过测量定位后，将预制清水混凝土板调整到位，并通过板头与板脚的预埋件与结构上植入的预埋件焊接固定，最后在板面涂刷透明保护液。
五、施工工艺
1、工艺流程
测量放线→清水混凝土挂板设计→清水混凝土板制作→现场埋件安装→调整固定→涂刷防护液
2、预制清水混凝土挂板施工控制
2.1清水混凝土板设计制作
2.1.1 清水混凝土幕墙板的平均厚度为80mm，为混凝土单层配筋构造，混凝土强度等级为C40。
2.1.2钢筋采用冷轧带肋钢筋网，主要规格为φR5，φR8，φR10，φ6，φ10， 14。
2.1.3板上预埋件和安装连接件以及主体的后打埋件均为热浸镀锌处理的炭素结构钢Q235，φ12不锈钢材质为304。
2.1.4板上吊环采用内螺母预埋在板内，采用专用吊具吊装。
2.2清水混凝土板设计应注意的问题
本工程预制清水混凝土板用于室内核心筒结构外侧墙面装饰，由于是在室内施工，在设计时除考虑按建筑设计要求进行分格外，还应根据现场实际的吊顶标高仅进行板高度设计，预制清水混凝土挂板高度为伸入吊顶内50mm。
同时还应在水、暖、电气等各专业吊顶内管线施工时，在清水混凝土板安装位置留出足够的安装高度。
在板的宽度设计时，还应根据现场结构误差进行调整，保证生产出的预制清水板安装位置准确无误。
2.3预制清水混凝土挂板的现场安装
2.3.1测量放线
根据设计排版图纸在准备安装清水混凝土挂板的墙面上放出清水挂板位置线，并将埋件位置中心线划出。
2.3.2墙面埋件安装
在清水混凝土板板头及板脚埋件相应位置的墙面和地面结构上用M10膨胀螺栓固定10mm厚150×200mm热浸镀锌埋件。
埋件安装时需要注意的是，如果预安装的墙面为轻质砌块墙，则需提前在埋件安装位置标高浇筑混凝土梁同两侧结构连接，以保证清水板安装后的稳固性。
2.3.3清水混凝土挂板安装
清水混凝土挂板安装时利用手动葫芦将清水挂板立起就位，根据已测好的位置线将清水混凝土挂板调整到位，然后连接牢固。
由于本工程三层层高为6.9m，根据设计分格要求，三层清水混凝土板下部不落地，同时分为上下两块。
由于预制清水混凝土挂板挂设位置与混凝土结构有一定的距离，故在三层焊接钢结构骨架，作为清水混凝土挂板的支撑。
2.4涂刷透明防护液
为确保清水混凝土的装饰性和耐久性，杜绝混凝土后期出现的表面龟裂、大气污染、发黄变黑，返碱出现白桦等现象，因此要求施工安装后要采用清水混凝土透明防腐保护处理，以保证清水混凝土的长期耐久性和装饰性。
六、劳动力组织
按分项工程不同，根据实际施工量进行人员的调配。
七、机具设备
25吨汽车吊一辆，；自制平板推车2台；2吨手动葫芦5个；电焊机3台；经纬仪、水准仪各一台。
八、质量控制
1、预制清水混凝土板制作验收标准
1.1清水混凝土幕墙板的制作质量执行《混凝土结构工程施工质量验收规范》（GB50204-2002），饰面部分可参照《建筑装饰装修工程质量验收规范》（GB50210-2001）的有关条文执行。
1.2清水混凝土幕墙板的外观质量要求板外露面平整光滑，色泽均匀且无泌水、黑斑、孔洞、明显气泡、缺棱、掉角、露筋等缺陷。
1.3 清水混凝土幕墙板的尺寸允许偏差按下表控制验收。
2、预制清水混凝土挂板安装验收标准
2.1清水混凝土板在存放和运输、安装过程中应采取保护措施，防止磕碰破损和污染。
2.2清水混凝土幕墙板安装前应对主体结构进行验收，根据主体结构的施工偏差来调整并确定施工安装控制线。
2.3清水混凝土幕墙板安装时要严格检查安装节点的连接质量，包括螺栓连接和焊接。
对于外露铁件焊接后应采用防腐处理。
2.4清水混凝土幕墙板的施工安装尺寸允许偏差可按下表执行
九、安全措施
1、进入施工现场必须戴好安全帽，严禁酒后作业，严禁嬉戏打闹。
2、所有特种作业人员均应持证上岗，不得违章作业。
3、做好安全警示标志，在主要施工部位、作业点、危险区、都必须挂有安全警示牌。
4、作业高度大于2m时，作业工人必须系好安全带。
5、进行焊接施工前应开动火证，施工时应戴绝缘手套、穿好绝缘鞋、配防护面罩，焊机的接线应由专业电工进行操作。
焊接操作时应设看火人，并配灭火器。
6、手动葫芦吊具等必须专人逐项仔细检查（特别注意吊钩、钢丝绳、制动和限位器）。
不合格的吊具及时退场修理。
7、吊装作业必须由专业信号人员持证上岗指挥。
十、技术经济分析
预制清水混凝土挂板具有模具化生产周期短的特点，同时因由专业厂家生产，通过特殊工艺，可大大缩短养护周期，生产速度快，同时安装过程简单，质量易于控制，安装速度较快。
十一、工程实例
****二期工程暨***工程主楼室内首层至五层核心筒结构外均挂预制清水混凝土
板进行装饰。
标准板宽1325mm，高度为进入吊顶内50mm，板与板之间留设5mm宽缝，板边倒角，倒角宽度5mm。
其中三层由于层高为6.9m，预制板又与核心筒结构间存在一定的距离，故采用焊接钢结构骨架，在骨架上分上下两层进行挂板的做法。
经过本工程的实践，达到了预期的设计装饰效果。
