土石防水围堰计算书
围堰计算书
Mmax＝142.4kN·m
2、钢板桩抗弯强度检算：
=69.9MPa<1.05×[200MPa]=210MPa满足受力要求
通过对钢板桩围堰两种状态下的比较可知：
第一道内支撑在工况一时受力最大F1max=73.4kN，
工况1：围堰水下洗泥完成后，钢板桩处于最不利位置，受力情况分析如下。
按照结构专业规范4.1.1条规定：悬臂式支护结构嵌固深度设计值hd宜按下式确定。
式中 —桩、墙底以上根据本规程第3.5节确定的基坑内侧各土层水平抗力标准值 的合力之和；
h —合力 作用点至桩、墙底的距离；
—桩、墙底以上根据本规程第3.4节确定的基坑内侧各土层水平抗力标准值 的合力之和；
将边梁及内支撑看做中心加有刚性约束的整体平面刚架结构，利用迈达斯进行受力分析，计算受力图如下：
支撑受力分析图
支撑组合应力值
自重产生的应力值
支撑剪力应力值
边梁及内支撑最大组合应力值： <205MPa
边梁及内支撑最大剪力应力值：
（三）封底混凝土厚度验算
围堰封底抽水完成后，封底混凝土需承受水头差引起的向上浮力，封底混凝土标号为C25，其容重γ=24kN/m3，封底混凝土厚度为2.5m。
综上：F1max＝73.4kN，F2max＝238.3kN,F3max＝230.8kN，
Mmax＝233.1kN·m
2、钢板桩抗弯强度检算：
=114.4MPa<1.05×[200MPa]=210MPa满足
2、围堰受力计算（混凝土按非理想状态来计算）
围堰合拢后，先进行水下封底，混凝土没有达到强度后进行内支撑的安装，将其视为普通填土进行考虑。

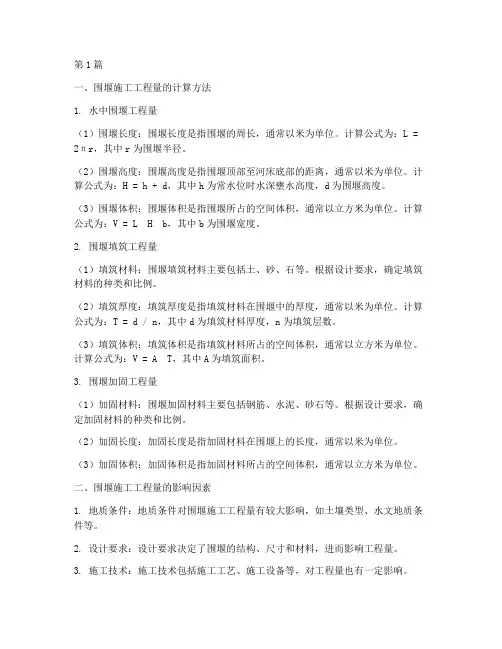

围堰施工工程量(3篇)
第1篇一、围堰施工工程量的计算方法1. 水中围堰工程量（1）围堰长度：围堰长度是指围堰的周长，通常以米为单位。
计算公式为：L = 2πr，其中r为围堰半径。
（2）围堰高度：围堰高度是指围堰顶部至河床底部的距离，通常以米为单位。
计算公式为：H = h + d，其中h为常水位时水深壅水高度，d为围堰高度。
（3）围堰体积：围堰体积是指围堰所占的空间体积，通常以立方米为单位。
计算公式为：V = L H b，其中b为围堰宽度。
2. 围堰填筑工程量（1）填筑材料：围堰填筑材料主要包括土、砂、石等。
根据设计要求，确定填筑材料的种类和比例。
（2）填筑厚度：填筑厚度是指填筑材料在围堰中的厚度，通常以米为单位。
计算公式为：T = d / n，其中d为填筑材料厚度，n为填筑层数。
（3）填筑体积：填筑体积是指填筑材料所占的空间体积，通常以立方米为单位。
计算公式为：V = A T，其中A为填筑面积。
3. 围堰加固工程量（1）加固材料：围堰加固材料主要包括钢筋、水泥、砂石等。
根据设计要求，确定加固材料的种类和比例。
（2）加固长度：加固长度是指加固材料在围堰上的长度，通常以米为单位。
（3）加固体积：加固体积是指加固材料所占的空间体积，通常以立方米为单位。
二、围堰施工工程量的影响因素1. 地质条件：地质条件对围堰施工工程量有较大影响，如土壤类型、水文地质条件等。
2. 设计要求：设计要求决定了围堰的结构、尺寸和材料，进而影响工程量。
3. 施工技术：施工技术包括施工工艺、施工设备等，对工程量也有一定影响。
4. 施工环境：施工环境如气候、水文条件等，对围堰施工工程量也有一定影响。
总之，围堰施工工程量是水利工程中的一项重要指标，合理计算和掌握围堰施工工程量，对确保工程安全、质量和进度具有重要意义。
在实际施工过程中，应根据工程特点、地质条件、设计要求和施工技术等因素，科学计算围堰施工工程量，为工程顺利进行提供有力保障。
第2篇一、围堰施工工程量的组成1. 土方工程量土方工程量是围堰施工中最重要的组成部分，主要包括：（1）围堰填筑土方量：指围堰施工过程中填筑的土方总量，包括围堰基础、围堰主体和围堰封顶等部分的土方量。
围堰边坡稳定计算
围堰稳定性计算（示意）本计算书采用瑞典条分法进行分析计算，因为围堰顶标高****m ,故假定迎水面水位标高达到**m的最不利情况，还假定滑动面为圆柱面及滑动土体为不变形刚体，还假定不考虑土条两侧上的作用力。
一、参数信息：条分方法：瑞典条分法；基坑外侧水位标高：10.50m基坑内侧水位标高：5.50m荷载参数：由于围堰上无恒载，故不考虑外部荷载土层参数：二、计算原理根据土坡极限平衡稳定进行计算。
自然界匀质土坡失去稳定，滑动面呈曲面，通常滑动面接近圆弧，可将滑裂面近似成圆弧计算。
将土坡的土体沿竖直方向分成若干个土条，从土条中任意取出第i条,不考虑其侧面上的作用力时，该土条上存在着：1、土条自重2、作用于土条弧面上的法向反力3、作用于土条圆弧面上的切向阻力。
将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储备的大小，按照《规范》要求，安全系数要满足》1.3 的要求。
二、计算公式：Fs= E{c i l i +[( Yh1 i + y'h2 i )b i +qb i ]cos 0i tan 由}/ H ( yh1 i + 丫 'h2i )b i +qb i ]sin 0i式子中：Fs-- 土坡稳定安全系数； C i -- 土层的粘聚力； l i --第i 条土条的圆弧长度；Y - 土层的计算重度；B i --第i 条土中线处法线与铅直线的夹角；咖--土层的内摩擦角；b i --第i 条土的宽度； h i --第i 条土的平均高度； hl i --第i 条土水位以上的高度； h2 i --第i 条土水位以下的高度；Y --第i 条土的平均重度的浮重度；q--第i 条土条土上的均布荷载;其中，根据几何关系，求得h i为：h i=(r2-[(i-0.5) xb i-l o]2)1/2-[r+IO-(i-O.5) xb i]tan a 式子中:r-- 土坡滑动圆弧的半径；I o--坡角距圆心垂线与坡角地坪线交点长度；a-- 土坡与水平面的夹角；hl i的计算公式hl i=hw-{(r-h i/cos 0i) X cos 0i-[rsin( [3+ a)-H]}当h1 i>hi 时，取h1 i=h i；当h1 i<0 时，取h1 i=0 ;h2 i的计算公式：h2i=h i-h1 i ；hw-- 土坡外地下水位深度；l i的几何关系为：l i={arccos[((i-1) xb i-l0)/r]-arccos[(i xb i-l0)/r] X2 X r x^}/360 0 i=90-arccos[((i-0.5) xb i-l0)/r]四、计算安全系数将数据各参数代入上面的公式，通过循环计算，求得最小的安全系数Fs：计算结论如下：稳定性安全系数Fs=2.426>1.30满足要求!。
土石防水围堰计算书
土石防水围堰计算书计算依据：1、《公路桥涵地基与基础设计规范》JTG D63-20072、《海港水文规范》JTJ 213-98中华人民共和国交通部发布3、《碾压式土石坝设计规范》DLT 5395-2007一、基本参数计算简图围堰剖而图土和块石防水围堰剖面图:、围堰土堤稳定性计算K mini=(W iX cos 也 1 x tan 41+W 1*sin 也 1)=(555.11 x cos22.69 0x tan25.00 15.00 X 17.41)/(555.11 X sin22.69 0 )=2.34 > 1.25K min2=(W2X cos a 2x tan 42»(W力X sin a 2)=(674.28 x cos17.57 ° X^tan25.00 15.00 X 20.98)/(674.28 X sin17.57 0 )=3.02 > 1.25其中：W i--滑动面上的土体重和围堰顶所受荷载，kN ;满足要求！2、围堰土堤抗倾覆稳定验算围堰土堤重和顶部所受荷载：W” X H(2B+HX ctg a +HX ctg 6 )/2+q X B=21.00 X 7.00 X (2 X 5.00+7.00 X ctg33.69 0 +7.00 X etc)/2+20.00 500=2635.53kNk0=(W<b+ E y 冷)/( E x Xh+M wF+M other沪(2635.53 T4.04+ 359.92 16.83)/(180.00 2.00+ 910.46)=33.89 > 1.30满足要求！3、围堰土堤抗整体滑动稳定验算k c = p XK/ Bi =(0.30 x 2995.45)/(180.00+104.67)=3.16 > 1.30其中：廿i--围堰土堤对地基土层的竖向作用力总和，kN ；写i--围堰土堤各水平■力总和，kN ；满足要求！三、围堰土堤断面抗剪强度计算土和块石围堰的抗剪切能力来自土体断面上的摩擦力，其强度为H y应大丁剪应力：围堰填土土面间的摩擦系数：p =tan 4 = tan25.00 0 =0.47抗剪切强度：H Y =7.00 X 21.00 X 0.47=68.55kN/m剪应力：r =3/2(2/2/B)= 3H2/4/B =3 次002/4/5.00=7.35kN/m2Hy p =68.55kN/n^3H/4/B=7.35kN/m2。
土石防水围堰计算书
土石防水围堰计算书计算依据：1、《公路桥涵地基与基础设计规范》JTG D63-20072、《海港水文规范》JTJ 213-98中华人民共和国交通部发布3、《碾压式土石坝设计规范》DLT 5395-2007一、基本参数围堰顶部宽度B(m)： 5 围堰土堤高度H(m)：7围堰外侧水深hw(m)： 6 围堰内侧坡角α(°)：33.69 围堰外侧坡角β(°)：26.57 围堰顶部均布荷载q(kN/m2)：20围堰底面地基土类型：粉砂基础底面与地基土之间的摩擦系数μ：0.3波浪力对围堰产生的倾覆力矩910.46 波浪力P WF(kN/m)：104.67M WF(kN*m)：填土名称页岩土填土的重度γ(kN/m3) 21填土的内摩擦角φ(°)25 填土的粘聚力c(kPa) 15 计算简图土和块石防水围堰_剖面图二、围堰土堤稳定性计算1、围堰土堤边坡按直线滑动法验算稳定性土和块石防水围堰_直线滑动面法受力简图K min1=(W1×cosα1×tanφ+c×L1)/(W1*sinα1)=(555.11×cos22.69°×tan25.00° ＋15.00×17.41)/(555.11×sin22.69°)=2.34≥1.25K min2=(W2×cosα2×tanφ+c×L2)/(W2×sinα2)=(674.28×cos17.57°×tan25.00°＋15.00×20.98)/(674.28×sin17.57°)=3.02≥1.25其中：W i--滑动面上的土体重和围堰顶所受荷载，kN；满足要求！2、围堰土堤抗倾覆稳定验算土和块石防水围堰_抗倾覆验算受力简图围堰土堤重和顶部所受荷载：W=γ×H(2B+H×ctgα+H×ctgβ)/2+q×B=21.00×7.00×(2×5.00+7.00×ctg33.69°+7.00×ctg26.57°)/2+20.00×5.00=2635.53kNk0=(W×b+ E y×a)/( E x×h+M WF+M others)=(2635.53×14.04＋359.92×16.83)/(180.00×2.00＋910.46)=33.89≥1.30满足要求！3、围堰土堤抗整体滑动稳定验算k c=μ×∑Pi/∑Ti=(0.30×2995.45)/(180.00+104.67)=3.16≥1.30其中：∑Pi--围堰土堤对地基土层的竖向作用力总和，kN；∑Ti--围堰土堤各水平力总和，kN；满足要求！三、围堰土堤断面抗剪强度计算土和块石围堰的抗剪切能力来自土体断面上的摩擦力，其强度为Hγμ应大于剪应力：围堰填土土面间的摩擦系数：μ=tanφ= tan25.00°=0.47抗剪切强度：Hγμ=7.00×21.00×0.47=68.55kN/m2剪应力：τ=3/2(H2/2/B)= 3H2/4/B =3×7.002/4/5.00=7.35kN/m2Hγμ=68.55kN/m2≥3H2/4/B=7.35kN/m2满足要求！。
围堰计算书
工程设计证书号：A132019934金庭环岛路B取土区施工围堰计算报告江苏宏鑫路桥建设有限公司2012年02月目录1 工程概况 (1)2 计算依据 (1)3 设计条件 (1)4 钢桩嵌固深度计算 (3)5 排桩结构内力计算 (5)6 围堰挡水的整体抗滑稳定计算 (5)7 土堤坝边坡抗滑稳定计算 (6)1 工程概况本工程围堰是以钢排桩为骨架、结合土堤坝的复合挡水结构型式。
依据相关资料，分别复核验算了钢管（板）桩嵌固深度，钢排桩结构内力，围堰挡水的整体稳定性，土堤坝边坡稳定和渗透稳定性。
2 计算依据（1）围堰设计图（2）岩土工程勘察报告（3）建筑基坑支护技术规程JGJ 120-99（4）水电水利工程围堰设计导则DL/T 5087-1999（5）堤防工程设计规范GB50286-983 设计条件工程等别及标准按照中华人民共和国能源部水利部《水利水电工程施工组织设计规范SDJ338-89(试行)》的有关规定，本取土工程的围堰工程级别，根据工程保护对象、失事后果、使用年限和工程规模确定。
考虑到本工程的保护面积较大；使用年限一般在1年左右，跨越1个主汛期；围堰一旦失事，将直接影响取土工程和周边沿湖工程的工期，围堰修复及产生的排水费用也较大等情况，本工程围堰建筑物级别选为Ⅳ级。
根据规范，对应本围堰建筑物的类型和级别，设计洪水位标准可取10年一遇洪水即2.37m。
本工程区地震基本烈度Ⅵ度。
围堰断面围堰顶高程、顶宽确定⑴顶高程堰顶高程按设计水位加风壅水高加设计波浪爬高和安全超高确定。
设计水位：2.37m。
设计风速取8级风（17.9m/s）安全超高：按照《施工组织设计规范》的规定，Ⅳ级建筑物，安全超高值为0.5m。
A区围堰：风壅水高及波浪爬高：工程区主风向为东南风，风区长度约5km；堰坡为土坡，坡比为2.5，水域平均水深取1.50m。
经核算风壅水高0.20m，波浪爬高为0.97m，围堰顶高程=2.37+0.20+0.97+0.5=4.04m，设计围堰顶高程为4.10m。
某围堰受力计算书
七、围堰受力计算（一）已知条件1、计算中根据实际情况取施工最高水位+1.0m。
2、钢板桩顶标高：+2m,承台设计顶标高：-2.0m，底标高：-4.0m。
3、3＃、4＃墩承台尺寸为7.0m×15.0m×2.0m承台的顶标高为-2.000米，底标高为-4.000米。
经过实测目前海河水的水面高程为+0.937米。
3＃墩河床底标高最大为-3.063m，最小为-3.363m；淤泥底标高为-9.450米，淤泥层的厚度为（6.1～6.4）m；4＃墩河床底标高为（-4.565m～-5.065）m，淤泥底标高为-11.5米，淤泥层的厚度为（6.4～6.9）m。
淤泥层的承载力特征值，压缩模量。
4、拉森Ⅳ型钢板桩技术参数为：截面尺寸为：宽度＝400mm；高度＝155mm；每延米重量77.7Kg；截面矩W＝2037cm35、现场实测和地质报告结合后水文地质情况（选用9＃墩处）见图1。
图1：水文地质情况图在19m范围内进行加权平均后得出：γ＝16.3 ；C＝14.4KPa；φ＝9.8°。
主动土压力系数：被动土压力系数：（二）计算内容1．内支撑层数及间距按等弯距布置确定各层支撑的间距，根据拉森Ⅳ型钢板桩能承受的最大弯距确定板桩顶悬臂端的最大允许跨度：r:平均值，取16.3h1=1.11h=3.14mh2=0.88h=2.49mh3=0.77h=2.18m根据具体情况，确定采用的立面布置形式如下图所示整体平面布置见总平面布置图2．支撑内力计算按简支梁计算（利用等值梁法进行计算），假定横梁承受相邻两跨各半跨上的水压力：：所求横梁支点承受的土压力；D：横梁支点到板状顶的距离；：横梁支点到上一支点的跨度；：横梁支点到下一支点的跨度；其中封底混凝土也做为一道支撑考虑p1=15.6p2=111.2Kp3=86.68 （封底混凝土）3．钢板桩入土深度（用盾恩近似法进行计算）计算简图如下由上图知：MR的斜率：DB板桩上的荷载GDB’N’一半传到D点，另一半传至土压力MR’B’；由式：知：X＝6.4m根据入土部分的固定点，在P点的作用点O，距坑底的距离为：。
围堰计算书
工程设计证书号：A132019934金庭环岛路B取土区施工围堰计算报告江苏宏鑫路桥建设有限公司2012年02月目录1 工程概况 (1)2 计算依据 (1)3 设计条件 (1)4 钢桩嵌固深度计算 (3)5 排桩结构内力计算 (5)6 围堰挡水的整体抗滑稳定计算 (5)7 土堤坝边坡抗滑稳定计算 (6)1 工程概况本工程围堰是以钢排桩为骨架、结合土堤坝的复合挡水结构型式。
依据相关资料，分别复核验算了钢管（板）桩嵌固深度，钢排桩结构内力，围堰挡水的整体稳定性，土堤坝边坡稳定和渗透稳定性。
2 计算依据（1）围堰设计图（2）岩土工程勘察报告（3）建筑基坑支护技术规程JGJ 120-99（4）水电水利工程围堰设计导则DL/T 5087-1999（5）堤防工程设计规范GB50286-983 设计条件工程等别及标准按照中华人民共和国能源部水利部《水利水电工程施工组织设计规范SDJ338-89(试行)》的有关规定，本取土工程的围堰工程级别，根据工程保护对象、失事后果、使用年限和工程规模确定。
考虑到本工程的保护面积较大；使用年限一般在1年左右，跨越1个主汛期；围堰一旦失事，将直接影响取土工程和周边沿湖工程的工期，围堰修复及产生的排水费用也较大等情况，本工程围堰建筑物级别选为Ⅳ级。
根据规范，对应本围堰建筑物的类型和级别，设计洪水位标准可取10年一遇洪水即2.37m。
本工程区地震基本烈度Ⅵ度。
围堰断面围堰顶高程、顶宽确定⑴顶高程堰顶高程按设计水位加风壅水高加设计波浪爬高和安全超高确定。
设计水位：2.37m。
设计风速取8级风（17.9m/s）安全超高：按照《施工组织设计规范》的规定，Ⅳ级建筑物，安全超高值为0.5m。
A区围堰：风壅水高及波浪爬高：工程区主风向为东南风，风区长度约5km；堰坡为土坡，坡比为2.5，水域平均水深取1.50m。
经核算风壅水高0.20m，波浪爬高为0.97m，围堰顶高程=2.37+0.20+0.97+0.5=4.04m，设计围堰顶高程为4.10m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土石防水围堰计算书
计算依据：
1、《公路桥涵地基与基础设计规范》JTG D63-2007
2、《海港水文规范》JTJ 213-98中华人民共和国交通部发布
3、《碾压式土石坝设计规范》DLT 5395-2007
一、基本参数
围堰顶部宽度B(m)： 5 围堰土堤高度H(m)：7
围堰外侧水深hw(m)： 6 围堰内侧坡角α(°)：33.69 围堰外侧坡角β(°)：26.57 围堰顶部均布荷载q(kN/m2)：20
围堰底面地基土类型：粉砂基础底面与地基土之间的摩擦系数μ：0.3
波浪力对围堰产生的倾覆力矩
910.46 波浪力P WF(kN/m)：104.67
M WF(kN*m)：
填土名称页岩土填土的重度γ(kN/m3) 21
填土的内摩擦角φ(°)25 填土的粘聚力c(kPa) 15 计算简图
土和块石防水围堰_剖面图
二、围堰土堤稳定性计算
1、围堰土堤边坡按直线滑动法验算稳定性
土和块石防水围堰_直线滑动面法受力简图K min1=(W1×cosα1×tanφ+c×L1)/(W1*sinα1)=(555.11×cos22.69°×tan25.00° ＋15.00×17.41)/(555.11×sin22.69°)=2.34≥1.25
K min2=(W2×cosα2×tanφ+c×L2)/(W2×sinα2)=(674.28×cos17.57°×tan25.00°＋15.00×20.98)/(674.28×sin17.57°)=3.02≥1.25
其中：W i--滑动面上的土体重和围堰顶所受荷载，kN；
满足要求！
2、围堰土堤抗倾覆稳定验算
土和块石防水围堰_抗倾覆验算受力简图
围堰土堤重和顶部所受荷载：
W=γ×H(2B+H×ctgα+H×ctgβ)/2+q×B=21.00×7.00×(2×5.00+7.00×ctg33.69°+7.00×ctg26.57°)/2+20.00×5.00=2635.53kN
k0=(W×b+ E y×a)/( E x×h+M WF+M others)=(2635.53×14.04＋359.92×16.83)/(180.00×2.00
＋910.46)=33.89≥1.30
满足要求！
3、围堰土堤抗整体滑动稳定验算
k c=μ×∑Pi/∑Ti=(0.30×2995.45)/(180.00+104.67)=3.16≥1.30
其中：∑Pi--围堰土堤对地基土层的竖向作用力总和，kN；
∑Ti--围堰土堤各水平力总和，kN；
满足要求！
三、围堰土堤断面抗剪强度计算
土和块石围堰的抗剪切能力来自土体断面上的摩擦力，其强度为Hγμ应大于剪应力：围堰填土土面间的摩擦系数：μ=tanφ= tan25.00°=0.47
抗剪切强度：Hγμ=7.00×21.00×0.47=68.55kN/m2
剪应力：τ=3/2(H2/2/B)= 3H2/4/B =3×7.002/4/5.00=7.35kN/m2
Hγμ=68.55kN/m2≥3H2/4/B=7.35kN/m2
满足要求！。
