奈奎斯特定理和香农定理
奈奎斯特,香农定理,采样原理分析及ADC的选择
奈奎斯特,香农定理,采样原理分析及ADC的选择奈奎斯特,香农定理,久采样原理分析及ADC的选择欠采样或奈奎斯特(Nyquist)准则是 ADC 应用上经常使用的一种技术。
射频(RF)通信和诸如示波器等高性能测试设备就是其中的一些实例。
在这个“灰色”地带中经常出现一些困惑，如是否有必要服从 Nyquist 准则，以获取一个信号的内容。
对于 Nyquist 和 Shannon 定理的检验将证明:ADC 采样频率的选择与最大输入信号频率对输入信号带宽的比率有很强的相关性。
奈奎斯特(Nyquist)原理分析Nyquist 定理被表达成各种各样的形式，它的原意是:如果要从相等时间间隔取得的采样点中，毫无失真地重建模拟信号波形，则采样频率必须大于或等于模拟信号中最高频率成份的两倍。
因而对于一个最大信号频率为 fMAX的模拟信号fa，其最小采样频率 fs 必须大于或等于2×fMAX 。
fs ? 2 fMAX最简单的模拟信号形式是正弦波，此时所有的信号能量都集中在一个频率上。
现实中，模拟信号通常具有复杂的信号波形，并带有众多频率成份或谐波。
例如，一个方波除了它的基频之外，还包含有无穷多的奇次谐波。
因此，根据 Nyquist 定理，要从时间交叉的采样中完整地重建一个方波，采样频率必须远远高于方波的基频。
请注意:当以采样率fs对模拟信号fa进行采样时，实际上产生了两个混叠成份，一个位于fs+fa，另一个位于fs,fa。
它的频率域显示在图 1中。
较高频的混叠成份基本上不会引起问题，因为它位于Nyquist 带宽(fs/2)以外。
较低频的混叠成份则可能产生问题，因为它可能落在Nyquist 带宽之内，破坏所需要的信号。
鉴于采样系统的混叠现象，Nyquist 准则要求采样率fs > fa，以避免混叠成份覆盖到第一Nyquist 区。
为防止有害的干扰, 任何落在感兴趣的带宽之外的信号(无论是寄生信号或是随机噪声)都应该在抽样之前进行过滤。
奈奎斯特定理和香农公式
奈奎斯特定理和香农公式奈奎斯特定理和香农公式是通信工程中两个重要的理论工具。
它们在设计和优化通信系统时具有指导意义，并在实际应用中发挥着重要的作用。
奈奎斯特定理，也称为奈奎斯特采样定理，是由法国电信工程师奈奎斯特提出的。
这个定理告诉我们：在采样过程中，为了能够准确重建原始信号，采样频率要大于等于被采样信号最高频率的两倍。
简单来说，就是要按照一定的频率对信号进行采样，才能够完整地还原出信号的信息。
如果采样频率小于两倍的信号最高频率，就会出现信号失真和信息丢失的问题。
香农公式是由美国电信工程师香农提出的一种计算信道容量的数学公式。
该公式告诉我们，对于给定的信道带宽和信噪比，我们可以计算出信道的最大传输率。
换句话说，香农公式可以帮助我们在给定条件下，确定信道的最高可靠传输速率。
这对于通信系统的设计者来说是非常有价值的，可以帮助他们确定合适的调制方式和编码方案，以提高信道的利用率和数据传输速率。
奈奎斯特定理和香农公式的应用非常广泛。
在数字通信系统中，我们经常需要对模拟信号进行采样和数字化处理。
奈奎斯特定理告诉我们如何选择适当的采样频率，以确保数据传输的准确性和可靠性。
而在无线通信系统中，香农公式可以用来评估信道的传输能力，从而选择合适的传输方式和调制方式，以提高信号的传输速率和信道利用率。
此外，奈奎斯特定理和香农公式还可以帮助我们优化通信系统的性能。
通过合理地选择采样频率和调整信道带宽、信噪比等参数，我们可以在传输质量和传输速率之间找到合适的平衡点。
这对于提高通信系统的效率和性能非常重要，并且在实际工程中具有实际应用意义。
综上所述，奈奎斯特定理和香农公式是通信工程中两个重要的理论工具，它们在通信系统的设计和优化中起着重要的指导作用。
了解并应用这两个理论，可以帮助我们提高通信系统的性能和效率，实现更可靠、更高效的数据传输。
香农定理和奈奎斯特定理
香农定理和奈奎斯特定理引言信息理论是一门研究信息传输和处理的学科，它为我们理解和优化通信系统提供了基础。
在信息理论中，香农定理和奈奎斯特定理是两个非常重要的定理，它们分别揭示了信道容量的上限和采样定理。
本文将深入探讨这两个定理的原理和应用。
香农定理定义香农定理，也称为信息论的基石，由克劳德·香农于1948年提出。
它给出了在存在噪声的通信信道中传输信息的极限。
香农定理表明，在给定噪声水平的情况下，通过增加传输速率和使用更复杂的编码方案，可以无限接近信道的容量。
信息熵信息熵是香农定理的核心概念之一。
它衡量了信息的不确定性和随机性。
对于一个离散随机变量X，其信息熵H(X)定义为：H(X) = -Σ P(x)log2P(x)其中，P(x)是X取值为x的概率。
信道容量信道容量是指在给定的信道条件下，能够传输的最大信息速率。
根据香农定理，信道容量C可以通过下式计算：C = B log2(1 + S/N)其中，B是信道带宽，S是信号的信噪比，N是噪声的功率谱密度。
应用香农定理对通信系统的设计和优化具有重要意义。
通过理解信道容量的上限，我们可以选择合适的调制方案、编码方案和信道编码率，以最大限度地提高通信系统的性能。
奈奎斯特定理定义奈奎斯特定理，也称为奈奎斯特-香农采样定理，由哈里·奈奎斯特于1928年提出。
它给出了采样定理的一个重要结果，即信号在采样时需要满足一定的采样定理，以便在恢复过程中不产生信息丢失。
采样定理奈奎斯特定理指出，对于一个带宽为B的信号，为了完全恢复原始信号，需要以不低于2B的采样率进行采样。
也就是说，采样频率应该是信号带宽的两倍以上。
奈奎斯特频率奈奎斯特频率是指信号带宽的一半，也是信号采样频率的上限。
如果采样频率低于奈奎斯特频率，会导致采样失真，无法准确恢复原始信号。
应用奈奎斯特定理在信号处理和通信系统中具有广泛的应用。
在数字音频和视频领域，采样定理被广泛应用于音频和视频信号的数字化和压缩。
福建省考研电子工程复习资料通信原理常考知识点总结
福建省考研电子工程复习资料通信原理常考知识点总结通信原理是电子工程专业考研中非常重要的一门课程，涉及到信号传输、调制解调、编码译码等方面的知识。
在备考过程中，掌握一些常考的知识点是非常有帮助的。
本文将对福建省考研电子工程复习资料通信原理常考知识点进行总结，以供大家参考。
一、信号传输1. 奈奎斯特定理奈奎斯特定理是指在没有噪声的条件下，对于最大带宽为B的信号，采样频率应该大于2B才能进行完美的重构。
2. 香农定理香农定理是指在存在噪声的条件下，对于最大带宽为B的信号，采样频率应该大于2B才能保证传输质量良好。
3. 尼奎斯特定理尼奎斯特定理是奈奎斯特定理和香农定理的结合，适用于有噪声存在的情况。
根据尼奎斯特定理，信号的最大传输速率为2Hlog2M，其中H是信道的带宽，M是信号的电平数。
二、调制解调1. 幅度调制（AM）幅度调制是通过改变载波的幅度来实现信号的传输。
常见的AM调制方式有DSB-SC、SSB、VSB等。
2. 频率调制（FM）频率调制是通过改变载波的频率来实现信号的传输。
常见的FM调制方式有窄带调频（NBFM）和宽带调频（WBFM）。
3. 相位调制（PM）相位调制是通过改变载波的初始相位来实现信号的传输。
常见的PM调制方式有二进制相移键控（BPSK）和四进制相移键控（QPSK）等。
三、编码译码1. 奇偶校验码奇偶校验码用于检错，通过在数据中增加一位校验位，使得数据中1的个数为奇数或偶数，来判断是否发生了错误。
2. 海明码海明码用于检错和纠错，通过在数据中增加冗余位，可以检测并纠正1位的错误。
3. 码分多址（CDMA）码分多址是一种多址通信技术，通过在发送端采用不同的编码方式，使得不同用户的信号在接收端可以被正确解码。
四、信道容量与误码率1. 香农信道容量香农信道容量是信道所能够承载的最大信息传输速率。
根据公式C=Blog2(1+S/N)，其中B为信道带宽，S/N为信号与噪声的比值。
2. 误码率误码率是指在传输过程中出现错误比特的比率。
奈奎斯特采样定理和香农采样定理

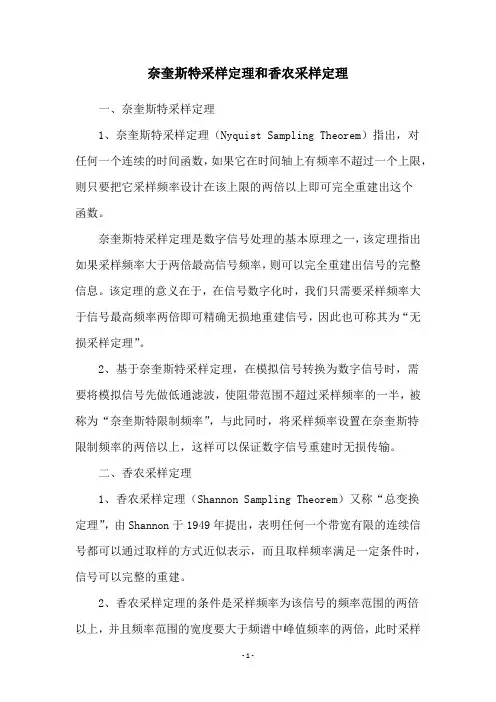

奈奎斯特采样定理和香农采样定理
一、奈奎斯特采样定理
1、奈奎斯特采样定理（Nyquist Sampling Theorem）指出，对
任何一个连续的时间函数，如果它在时间轴上有频率不超过一个上限，则只要把它采样频率设计在该上限的两倍以上即可完全重建出这个
函数。
奈奎斯特采样定理是数字信号处理的基本原理之一，该定理指出如果采样频率大于两倍最高信号频率，则可以完全重建出信号的完整信息。
该定理的意义在于，在信号数字化时，我们只需要采样频率大于信号最高频率两倍即可精确无损地重建信号，因此也可称其为“无损采样定理”。
2、基于奈奎斯特采样定理，在模拟信号转换为数字信号时，需
要将模拟信号先做低通滤波，使阻带范围不超过采样频率的一半，被称为“奈奎斯特限制频率”，与此同时，将采样频率设置在奈奎斯特
限制频率的两倍以上，这样可以保证数字信号重建时无损传输。
二、香农采样定理
1、香农采样定理（Shannon Sampling Theorem）又称“总变换
定理”，由Shannon于1949年提出，表明任何一个带宽有限的连续信号都可以通过取样的方式近似表示，而且取样频率满足一定条件时，信号可以完整的重建。
2、香农采样定理的条件是采样频率为该信号的频率范围的两倍
以上，并且频率范围的宽度要大于频谱中峰值频率的两倍，此时采样
时的取样频率叫做重建阈值，即信号可以完整重建所需要的最低采样频率。
香农采样定理是分析数字信号的基础原理，它解决了模拟信号数字化的问题，指出任何一个带宽有限的连续信号都可以通过取样的方式近似表达，并且只要实现正确的采样取样频率，就可以完整重建数字信号。
简述采样定理及其含义
采样定理及其含义1. 介绍采样定理，也被称为奈奎斯特–香农采样定理（Nyquist-Shannon Sampling Theorem），是数字信号处理领域的基石之一。
它提供了一个确保无失真地从连续信号转换为离散信号的理论基础。
采样定理是由哈维·尤利斯·奈奎斯特（Harry Nyquist）和克劳德·香农（Claude Shannon）在20世纪20年代和30年代提出的。
采样定理的核心思想是：为了能够准确重构一个连续信号，我们必须以足够高的频率对其进行采样。
换句话说，采样频率必须大于信号中的最高频率成分的两倍。
当采样频率满足这个条件时，我们就能够在离散形式下存储和处理信号，同时能够准确地还原出原始信号。
2. 定理表述采样定理可以用数学公式形式化地表达如下：设连续时间信号x(t)的频谱有界，其最高频率成分为B Hz，则x(t)可以由其间隔为1/(2B)的采样点完全确定。
换句话说，在理论上，如果我们以频率大于2B Hz对信号x(t)进行采样，并将采样点按照确定的时间序列存储起来，那么我们就能够通过插值等算法无失真地还原出原始信号。
3. 含义解读采样定理的含义在于，在适当的采样频率下，连续信号可以通过离散信号进行精确表示。
这个定理的重要性在于它提供了一种将连续信号转换为数字信号的方式。
当我们需要对信号进行数字化处理时，采样定理确保了我们得到的离散信号能够准确地代表原始信号，而不会引入失真或信息丢失。
在实际应用中，采样定理的要求可以通过增加采样频率来满足。
例如，如果我们知道一个信号的最高频率成分是10 kHz，那么按照采样定理，我们需要以至少20 kHz的采样频率对其进行采样，以保证信号的重构能保持准确性。
这也是为什么CD 音频的采样频率被设定为44.1 kHz的原因，它超过了人耳的最高可听频率20 kHz的两倍。
另外，采样定理还告诉我们，如果我们以低于2B Hz的频率对信号进行采样，那么将会出现混叠效应，即高频成分会被错误地表示为低频成分。
奈奎斯特公式和香农定理
奈奎斯特公式和⾹农定理⼀个⽤于发送⼆进制信号的3kHz的信道，其信噪⽐为20分贝，此信道的的最⼤数据速率是______。
A．6KbpsB．3 KbpsC．19.98 KbpsD．4.41 Kbps本题⽬主要考查了物理层的“通信基础”中的“奈⽒准则、⾹农定理、信道、带宽、数据速率、码元速率等概念及其相互间的关系”这⼀知识点。
⾸先要明确题⽬中涉及到的⼏个概念。
带宽：信道上下频率的差，也称为频率范围，单位为Hz。
数据传输速率：每秒传输的⼆进制信息位数，单位是位/秒，记作bps或b/s。
奈⽒准则给出了码元速率是受限的。
⾹农定理给出了信息传输速率的极限。
奈⽒准则⾸先给出了在⽆噪声情况下信道码元速率的极限值与信道带宽的关系：B=2H。
其中，B表⽰码元速率的极限值，H表⽰信道的带宽。
B为6Kbps最⾼码元速率。
这样，我们可以得到表⽰信道数据传输能⼒的奈奎斯特公式：C=2H*log2N其中，C表⽰信道最⼤的数据传输速率，N为⼀个码元所取的有效离散值个数，也称之为调制电平数，N⼀般取2的整数次⽅。
如果⼀个码元可以取N 中离散值，那他能表⽰的位⼆进制信息。
题⽬中信道发送的是⼆进制信号，N的取值应为2，这样，经奈奎斯特公式计算可知结果是6kl ps。
⾹农定理C=Hlog2(1+S/N)，其中C为信道的极限信息速率，H为信道的带宽，S/N为信噪⽐，题⽬中101g(S/N)=20db(注意单位分贝)，W=3Khz，代⼊⾹农公式，得到C=19.98Kbps，即信道的极限信息速率。
由⾹农定理知，这是信道的速率的上限，不可能突破的。
本题⽬中，奈⽒准则决定了码元的最⾼传输速率，题⽬中采⽤⼆进制传输，由奈奎斯特公式得出信道的最⼤数据速率为6Kbps。
简述采样定理的基本内容
采样定理的基本内容1. 什么是采样定理采样定理（Sampling Theorem）是数字信号处理中的一个基本理论，也被称为奈奎斯特定理（Nyquist Theorem）或香农定理（Shannon Theorem）。
它描述了如何在连续时间域中对信号进行采样，以便在离散时间域中能够完全还原原始信号。
2. 采样定理的基本原理采样定理的基本原理是：当一个信号的带宽不超过采样频率的一半时，我们可以通过对信号进行采样并以一定的频率进行重建，从而完整地恢复原始信号。
3. 采样定理的数学表达采样定理可以用数学方式表达如下： - 一个信号的最高频率为B，则采样频率Fs 应满足Fs > 2B，即采样频率必须是信号最高频率的2倍以上。
- 采样频率过低会导致混叠现象，也称为折叠现象（Aliasing），即原始信号的高频部分在采样后被混叠到低频部分。
- 采样频率过高不会引起混叠现象，但会浪费存储和计算资源。
4. 采样定理的应用采样定理在数字信号处理中有着广泛的应用，包括但不限于以下几个方面：4.1 通信系统在通信系统中，采样定理保证了信号的完整传输。
发送端将模拟信号进行采样，并通过数字信号处理技术将其转换为数字信号，然后通过传输介质传输到接收端。
接收端将数字信号还原为模拟信号，以便接收者能够恢复原始信息。
4.2 数字音频在数字音频领域，采样定理被广泛应用于音频录制和播放。
音频信号在录制过程中通过模拟转换器（ADC）进行采样，并以数字形式存储。
在播放过程中，数字音频通过数字转换器（DAC）转换为模拟信号，以便音箱或耳机能够播放出声音。
4.3 数字图像在数字图像处理中，采样定理被用于图像的采集和显示。
采样定理保证了图像的细节在数字化过程中不会丢失。
图像传感器将连续的光信号转换为数字图像，然后在显示器上以像素的形式显示出来。
4.4 数据压缩采样定理对数据压缩也有重要意义。
在信号的采样过程中，我们可以通过降低采样频率来减少数据量，从而实现信号的压缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奈奎斯特定理（Nyquist's Theorem）和香农定理（Shannon's Theorem）是网络传输中的两个基本定理。
这两天复习无线网络，想想就从基础开始吧，把复习的东西用文字写下来，总结一下，整理一下思路。
要搞清楚这两个定理，我们要先弄懂一些定义：波特率（baud rate）、比特率（bit rate）、带宽（bandwidth）、容量（capacity）。
前两个是很容易混淆的定义（谁让这两兄弟名字长得这么像呢），波特率指的是信号每秒钟电平变化的次数，单位是Hz：比如一个信号在一秒钟内电平发生了365次变化，那么这个信号的波特率就是365Hz；比特率是信号每秒钟传输的数据的位数，我们知道在计算机中，数据都是用0，1表示的，所以比特率也就是每秒钟传输0和1的个数，单位是bps（bit per second）。
那么这哥俩有啥关系呢？我们可以假设一个信号只有两个电平，那么这个时候可以把低电平理解为“0”，高电平理解为“1”，这样每秒钟电平变化的次数也就是传输的0，1个数了，即比特率 = 波特率。
但是有些信号可能不止两个电平，比如一个四电平的信号，那么每个电平就可以被理解成“00”，“01”，“10”，“11”，这样每次电平变化就能传输两位的数据了，即比特率 = 2 × 波特率。
一般的，bit rate = buad rate × log2L，这里L就是信号电平的个数。
介绍完了这对哥俩，我们再来看看带宽和容量的概念。
一般信道都有一个最高的信号频率（注意不是波特率哦，频率是指每秒钟的周期数，而每个周期都会有几次电平变化。
恩，看到区别了吧）和最低的信号频率，只有在这两个频率之间的信号才能通过这个信道，这两个频率的差值就叫做这个信道的带宽，单位是Hz。
信道的容量又是怎么回事呢？我们知道数据在信道中传输会有他们的速度——比特率，这里面最高的比特率就叫做这个信道的容量，单位是bps。
就好象每条公路都有他们的最高限速，那么所有在里面开的车都不会超过这个速度（这里我们假设违章的都被警察叔叔抓走了）。
口语中也会把信道容量叫做“带宽”的，比如“带宽10M的网络”，“网络带宽是10M”等等。
所以这两个概念也很容易混淆：我们平常所说的“带宽”不是带宽，而是信道容量，这一点心里要清楚（虽然口头上是改不掉了。
）
恩，介绍完定义，再来看看这两个定理说什么。
奈奎斯特定理：
Cmax=2×B×log2L
这里Cmax指的是信道的最大容量，B是信道的带宽，L还是信号电平的个数
奈奎斯特定理适用的情况是无噪声信道，用来计算理论值。
一根针掉在地上还有声音呢，没有噪声的信道在现实中是不存在的。
那么有噪声的信道该如何计算呢？这下轮到香农定理出马了：
Cmax=B×log2（1+（S/N））
S/N指的是信道的信噪比，但是我们一般测量出来的以db为单位的是经过10×log10（S/N）换算的，所以这里还要换算回来才行。
到这里或许你还有最后一个问题：这两个定理怎么证明？
去问问你们学EE的朋友吧～好了，同学们，下课！。
