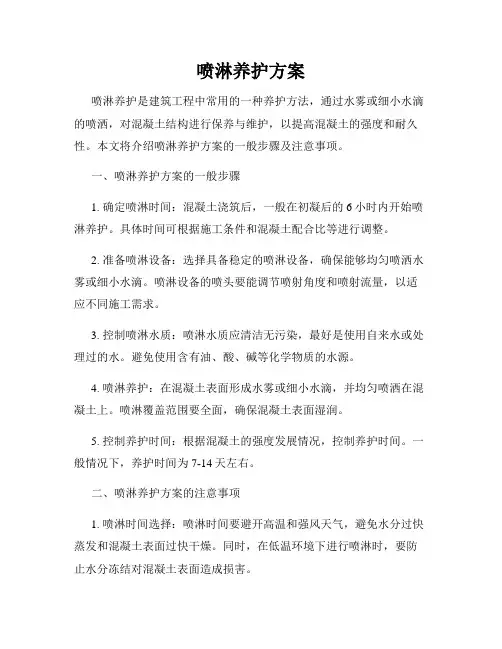

喷淋养护方案
喷淋养护方案喷淋养护是建筑工程中常用的一种养护方法，通过水雾或细小水滴的喷洒，对混凝土结构进行保养与维护，以提高混凝土的强度和耐久性。
本文将介绍喷淋养护方案的一般步骤及注意事项。
一、喷淋养护方案的一般步骤1. 确定喷淋时间：混凝土浇筑后，一般在初凝后的6小时内开始喷淋养护。
具体时间可根据施工条件和混凝土配合比等进行调整。
2. 准备喷淋设备：选择具备稳定的喷淋设备，确保能够均匀喷洒水雾或细小水滴。
喷淋设备的喷头要能调节喷射角度和喷射流量，以适应不同施工需求。
3. 控制喷淋水质：喷淋水质应清洁无污染，最好是使用自来水或处理过的水。
避免使用含有油、酸、碱等化学物质的水源。
4. 喷淋养护：在混凝土表面形成水雾或细小水滴，并均匀喷洒在混凝土上。
喷淋覆盖范围要全面，确保混凝土表面湿润。
5. 控制养护时间：根据混凝土的强度发展情况，控制养护时间。
一般情况下，养护时间为7-14天左右。
二、喷淋养护方案的注意事项1. 喷淋时间选择：喷淋时间要避开高温和强风天气，避免水分过快蒸发和混凝土表面过快干燥。
同时，在低温环境下进行喷淋时，要防止水分冻结对混凝土表面造成损害。
2. 喷淋水质控制：喷淋水质要保持清洁，避免使用含有有害物质的水源。
建议对喷淋水进行过滤和净化处理，以确保水的质量。
3. 喷淋覆盖范围：喷淋时要保证喷淋覆盖范围全面，在混凝土表面形成均匀的水膜。
避免出现漏喷或集中喷淋导致部分区域过湿或过干的情况。
4. 控制养护时间：喷淋养护时间要根据混凝土的强度发展情况进行控制，过早终止养护会影响混凝土的强度和耐久性。
同时，对于大体积混凝土结构，养护时间可能需要延长。
5. 按需喷淋：喷淋养护方案应根据混凝土的实际需求进行调整。
对于特殊要求或特殊结构的混凝土，可以根据需要采用增加喷淋次数、调整喷淋周期等方式进行养护。
三、喷淋养护方案的效果评估喷淋养护方案的效果评估主要从混凝土的强度、表面质量和耐久性等方面进行。
通过对喷淋养护后的混凝土进行抗压强度测试、外观观察和性能评估，来评估养护效果的好坏。

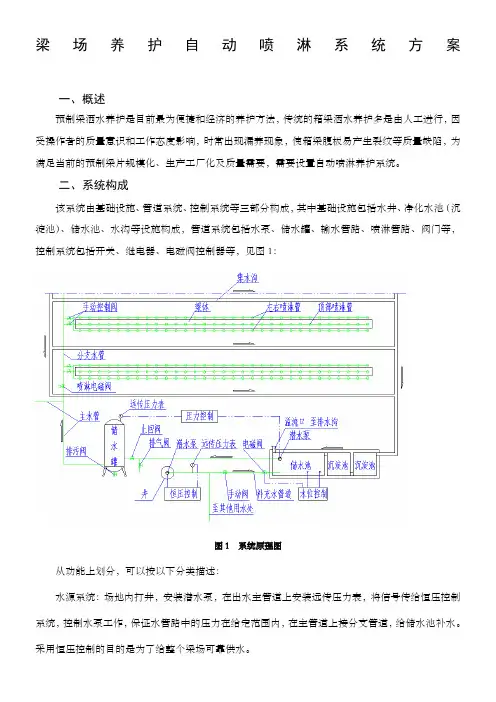

梁场养护自动喷淋系统方案
梁场养护自动喷淋系统方案一、概述预制梁洒水养护是目前最为便捷和经济的养护方法，传统的箱梁洒水养护多是由人工进行，因受操作者的质量意识和工作态度影响，时常出现漏养现象，使箱梁腹板易产生裂纹等质量缺陷，为满足当前的预制梁片规模化、生产工厂化及质量需要，需要设置自动喷淋养护系统。
二、系统构成该系统由基础设施、管道系统、控制系统等三部分构成，其中基础设施包括水井、净化水池（沉淀池）、储水池、水沟等设施构成，管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等，控制系统包括开关、继电器、电磁阀控制器等，见图1：图1 系统原理图从功能上划分，可以按以下分类描述：水源系统：场地内打井，安装潜水泵，在出水主管道上安装远传压力表，将信号传给恒压控制系统，控制水泵工作，保证水管路中的压力在给定范围内，在主管道上接分支管道，给储水池补水。
采用恒压控制的目的是为了给整个梁场可靠供水。
喷淋供水装置（无塔供水系统）：该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成，其中压力储水罐上安装远传压力表，将信号传递给控制系统。
该装置为喷淋管道供水，在同时喷淋的梁的数量随时变化的情况下，可以保证压力相对恒定。
喷淋管道系统：从压力储水罐出来的主管道，接到制梁区龙门吊轨道内侧，顺轨道埋设，然后再T接若干分支管道到每排制梁台座的一侧（每一排台座接一条分支管道，相当于每条分支管道覆盖7个台座），在主管道和分支管道T接点之后安装电磁阀，可以在控制系统调节调整喷淋的间歇时间，在满足养护要求的前提下，节约用水和电能，每个电磁阀的开通时间应错开，避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井，安装两个手动阀及两个出水管，其中一个出水管接左右喷淋管，另一个出水管接顶部喷淋管和梁内喷淋管（梁内一般不设）。
左右喷淋管安装喷嘴，喷出的水雾应能覆盖梁的左右两侧，包括顶板下方（见图2），因为水质达不到饮用水标准，不能使用雾化喷嘴，可以使用半雾化喷嘴或者碟形旋转喷嘴（碟形喷嘴可以自动旋转）。
梁场养护自动喷淋系统方案
梁场养护自动喷淋系统方案一、概述预制梁洒水养护是目前最为便捷和经济的养护方法，传统的箱梁洒水养护多是由人工进行，因受操作者的质量意识和工作态度影响，时常出现漏养现象，使箱梁腹板易产生裂纹等质量缺陷，为满足当前的预制梁片规模化、生产工厂化及质量需要，需要设置自动喷淋养护系统。
二、系统构成该系统由基础设施、管道系统、控制系统等三部分构成，其中基础设施包括水井、净化水池（沉淀池）、储水池、水沟等设施构成，管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等，控制系统包括开关、继电器、电磁阀控制器等，见图1：图1 系统原理图从功能上划分，可以按以下分类描述：水源系统：场地内打井，安装潜水泵，在出水主管道上安装远传压力表，将信号传给恒压控制系统，控制水泵工作，保证水管路中的压力在给定范围内，在主管道上接分支管道，给储水池补水。
喷淋供水装置（无塔供水系统）：该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成，其中压力储水罐上安装远传压力表，将信号传递给控制系统。
该装置为喷淋管道供水，在同时喷淋的梁的数量随时变化的情况下，可以保证压力相对恒定。
喷淋管道系统：从压力储水罐出来的主管道，接到制梁区龙门吊轨道内侧，顺轨道埋设，然后再T接若干分支管道到每排制梁台座的一侧（每一排台座接一条分支管道，相当于每条分支管道覆盖7个台座），在主管道和分支管道T接点之后安装电磁阀，可以在控制系统调节调整喷淋的间歇时间，在满足养护要求的前提下，节约用水和电能，每个电磁阀的开通时间应错开，避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井，安装两个手动阀及两个出水管，其中一个出水管接左右喷淋管，另一个出水管接顶部喷淋管和梁内喷淋管（梁内一般不设）。
左右喷淋管安装喷嘴，喷出的水雾应能覆盖梁的左右两侧，包括顶板下方（见图2），因为水质达不到饮用水标准，不能使用雾化喷嘴，可以使用半雾化喷嘴或者碟形旋转喷嘴（碟形喷嘴可以自动旋转）。
梁体自动喷淋养护施工工法(2)
梁体自动喷淋养护施工工法一、前言梁体自动喷淋养护施工工法是一种用于混凝土梁体的养护的工法，它通过自动喷淋系统对混凝土梁体进行水喷淋，以确保梁体养护效果良好。
该工法具有一定的特点和适应范围，在工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析等方面都有相关内容要点。
本文将对这些要点逐一进行详细介绍。
二、工法特点梁体自动喷淋养护施工工法的特点主要有以下几个方面：首先，该工法采用自动喷淋系统，能够自动控制水喷淋的时间、流量和喷淋方式，确保梁体养护的均匀性和连续性。
其次，该工法的喷淋系统可以根据实际需求进行灵活调整，满足不同梁体养护的要求。
再次，该工法使用的喷淋设备结构简单，操作方便，易于维护和管理。
最后，该工法的施工效率高，能够提高混凝土梁体的养护质量，缩短施工周期。
三、适应范围梁体自动喷淋养护施工工法适用于各类混凝土梁体的养护，尤其适用于大跨度和高度梁体的养护。
它广泛应用于桥梁、建筑物、隧道等工程中，可以有效提高梁体养护的效果，减少混凝土开裂和龟裂的风险，提高梁体的使用寿命。
四、工艺原理梁体自动喷淋养护施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。
施工工法主要通过自动喷淋系统将喷淋水均匀地喷洒在混凝土梁体表面，以控制梁体表面水分蒸发速度，确保梁体养护的均匀性和连续性。
技术措施包括选择合适的喷淋设备和喷淋系统参数、调整喷淋水的流量和喷淋时间、进行梁体表面的清洁和防护等。
五、施工工艺梁体自动喷淋养护施工工法的施工工艺主要包括以下几个阶段：1. 准备阶段：包括确定喷淋设备和配件、检查设备的工作状态、准备养护用水等。
2. 喷淋阶段：通过自动喷淋系统对梁体进行喷淋养护，控制喷淋时间和流量，保持梁体表面湿润。
3. 检查阶段：对梁体养护效果进行检查和评估，调整喷淋参数和喷淋设备。
4. 结束阶段：结束喷淋养护，进行梁体表面清洁和防护，记录养护过程和参数。
六、劳动组织梁体自动喷淋养护施工工法的劳动组织主要包括施工人员的组织和管理、施工队伍的调配和培训、工艺流程的安排和协调等。
智能喷淋养护工程施工方案
随着我国基础设施建设步伐的加快，预制梁场在桥梁施工中的应用越来越广泛。
夏季高温天气给梁体的养护带来了极大的挑战，传统的洒水养护方式存在诸多不足，如用水量大、养护不均、效率低下等。
为解决这些问题，提高养护质量和效率，保证预制箱梁混凝土强度，本方案提出智能喷淋养护工程施工方案。
二、工程目标1. 提高预制箱梁养护质量，确保混凝土强度；2. 降低用水量，实现水资源节约利用；3. 提高养护效率，降低人工成本；4. 实现远程控制，方便管理人员实时了解养护情况。
三、施工方案1. 系统组成智能喷淋养护系统由以下几部分组成：（1）PLC（可编程控制器）电路控制；（2）行走、喷洒、供水四大模块；（3）手机终端远程控制系统；（4）温湿度传感器、压力传感器等环境监测设备。
2. 施工步骤（1）现场勘察：对预制梁场进行现场勘察，了解梁场布局、养护区域等基本情况。
（2）系统设计：根据现场勘察结果，设计智能喷淋养护系统，包括控制系统、行走轨道、喷淋设备、供水管道等。
（3）设备安装：按照设计图纸，进行PLC电路、行走轨道、喷淋设备、供水管道等设备的安装。
（4）系统调试：完成设备安装后，对系统进行调试，确保各模块正常运行。
（5）远程控制：通过手机终端，实现远程控制喷淋养护系统，实时查看养护情况。
3. 施工注意事项（1）设备安装时，注意保持设备水平，确保喷淋效果。
（2）行走轨道安装时，确保轨道平稳，避免出现扭曲、变形等问题。
（3）供水管道安装时，注意管道接口的密封性，防止漏水。
（4）系统调试过程中，注意检查各模块的运行状态，确保系统稳定运行。
四、验收标准1. 系统运行稳定，各模块正常运行；2. 养护效果良好，混凝土强度符合要求；3. 远程控制系统运行正常，管理人员能够实时了解养护情况。
五、结论智能喷淋养护工程施工方案能够有效提高预制箱梁养护质量，降低用水量，提高养护效率，实现远程控制。
通过本方案的实施，为我国桥梁施工提供了有力保障，助力我国基础设施建设事业的可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁场养护自动喷淋系统方案
一、概述
预制梁洒水养护是目前最为便捷和经济的养护方法，传统的箱梁洒水养护多是由人工进行，因受操作者的质量意识和工作态度影响，时常出现漏养现象，使箱梁腹板易产生裂纹等质量缺陷，为满足当前的预制梁片规模化、生产工厂化及质量需要，需要设置自动喷淋养护系统。
二、系统构成
该系统由基础设施、管道系统、控制系统等三部分构成，其中基础设施包括水井、净化水池（沉淀池）、储水池、水沟等设施构成，管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等，控制系统包括开关、继电器、电磁阀控制器等，见图1：
图1 系统原理图
从功能上划分，可以按以下分类描述：
水源系统：场地内打井，安装潜水泵，在出水主管道上安装远传压力表，将信号传给恒压控制系统，控制水泵工作，保证水管路中的压力在给定范围内，在主管道上接分支管道，给储水池补水。
采用恒压控制的目的是为了给整个梁场可靠供水。
喷淋供水装置（无塔供水系统）：该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成，其中压力储水罐上安装远传压力表，将信号传递给控制系统。
该装置为喷淋管道供水，在同时喷淋的梁的数量随时变化的情况下，可以保证压力相对恒定。
喷淋管道系统：从压力储水罐出来的主管道，接到制梁区龙门吊轨道内侧，顺轨道埋设，然后再T接若干分支管道到每排制梁台座的一侧（每一排台座接一条分支管道，相当于每条分支管道覆盖7个台座），在主管道和分支管道T接点之后安装电磁阀，可以在控制系统调节调整喷淋的间歇时间，在满足养护要求的前提下，节约用水和电能，每个电磁阀的开通时间应错开，避免多个分支管道同时供水用水量过大。
分支管道在每个台座的附近位置设置阀门井，安装两个手动阀及两个出水管，其中一个出水管接左右喷淋管，另一个出水管接顶部喷淋管和梁内喷淋管（梁内一般不设）。
左右喷淋管安装喷嘴，喷出的水雾应能覆盖梁的左右两侧，包括顶板下方（见图2），因为水质达不到饮用水标准，不能使用雾化喷嘴，可以使用半雾化喷嘴或者碟形旋转喷嘴（碟形喷嘴可以自动旋转）。
顶部喷淋可以使用微喷带（先在梁顶敷设土工布），可以保证梁顶一直湿润。
图2 喷淋管设置图
水循环利用系统：喷淋后的水有一部分会流到地下，汇集到集水沟内，流到沉淀池内净化沉淀，再进入储水池并设置一个溢流口，在雨天时可以将多余的雨水排到场地排水沟内。
因为场地较大，蒸发量及渗透量较大，因此回到储水池的水不会太多，需要补水，储水池设置高低水位传感器（开关），可以控制进水管的电磁阀开关。
三、工艺流程图
1
位达到设定位置时，高水位传感器（浮球开关）给出信号，控制电磁阀关闭，停止进水；在正常使用过程中，如果储水池水量低于设定值，也会自动重复上述过程。
2、调节储水压力罐的远传压力表，下限为工作值，上限为安全值（可根据设备及现场实际情况调整）。
3、给喷淋控制系统写入数据，调整每个支路的喷淋时间为15s，间隔时间暂定为20min，每个支路的喷淋时段应错开。
4、打开喷淋系统的控制开关，储水池内的潜水泵工作，向压力储水罐内注水，当储压罐内压力达到时，压力表在压力作用下向喷淋控制器提供信号，控制第一支路的电磁阀开启，喷淋开始，此时水泵仍在抽水，保持罐内压力，当达到 Mpa时，压力表指挥水泵电源断电，潜水泵停止工作。
5、喷淋15s后，自动停止喷淋（第二支路开始喷淋），然后测试梁体表面水分蒸发完毕时间（是否为20min），根据此时间再次调节控制系统的间隔时间，当间隔时间到后，再一次喷淋。
6、如果罐内压力下降以下，储水池水泵再一次自动工作，像罐内注水，如此周而复始直到养护期满为止。
五、设计要点
1、储水池容量，根水量及据水井的出日产量确定，如果水井的出水量在20m3/h以上，一般日产4～8片梁修建20m3的储水池可满足要求。
2、无塔供水系统选用市售成品，储水罐容量不低于。
3、进行喷淋时间控制，若连续不断的喷淋，浪费水电，因此必须根据一次喷淋所需时间进行控制，以能将梁片喷湿为准调整好喷淋时间，时间一到，电磁阀自动关闭，停止喷淋。
4、进行间隔时间控制，在每次喷淋后水分还没有完全蒸发时，即砼表面的气泡内还残留少量水分，第二次喷淋又开始，确保生产的箱梁在早期能进行全湿润养护，对防止梁片产生裂纹和快速提高梁片早期强度有较大作用，这个时间间隔在不同的季节和天气下可能不一样，需要及时对控制系统进行调整。
5、分支路进行控制，一次喷淋涉及的支路水管不宜过多，因为支路越多，压力损失越大，若一次喷淋的梁片多，要保证喷淋效果，需要加大资源投入。
根据本次梁场工艺布局特点，以7片为一个支路，进行分段控制，错开工作时间。
6、为了节约用水和保证喷淋的雾化效果，要比选各种形式的喷嘴，进行优选。
7、为了减少喷淋过程中的水压损失，要确保管路密封良好、不渗不漏，从而保证喷淋效果。
8、喷雾咀的间距及高度设置，间距以能保持梁体全部湿润为宜，要根据喷头距梁体的距离和喷雾咀的“辐射”面积确定，一般间距1m左右。
9、每条制梁线的主管道直径不小于DN65，分支管道DN40，喷淋管采用DN25塑料管，热熔连接。
