配电线路更换导线标准化作业指导书
配电线路更换导线标准化作业指导书
编号：SM/X07—001 配电线路更换导线标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总):
作业负责人:
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于10KV 配电线路伐树工作。
2 引用标准
2。
1 国家电网安监[2005]83号电力安全工作规程（电力线路部分)
2.2 国家电网安监［2005]145号电力生产事故调查规程
2.3 国家电网总[2003］407号安全生产工作规定
2.4《国家电网公司电力建设安全工作规程》（架空电力线路部分)（试行）
2。
5 DL/T741-2001《架空送电线路运行规程》
2。
6 GBJ 232《10KV及以下架空配电线路施工及验收规范》
2。
7 DL/T499—2001《农村低压电力技术规程》
2。
8 DL/T477/2001《农村低压电气安全规程》
3 标准化作业流程图
4、勘察单
现场勘察单
5、工序、工艺卡（一）
6、工器具、材料准备
工器具指导卡
确认人:
材料指导卡
7、执行情况评估表
指导书执行情况评估表。
更换低压绝缘导线作业指导书
更换低压绝缘导线作业指导书作业指导书：更换低压绝缘导线一、任务描述本次任务是更换低压绝缘导线，以确保电力系统的正常运行。
任务包括拆除旧导线、安装新导线、连接导线、测试导线质量等步骤。
二、任务准备1. 工具准备：- 绝缘手套、绝缘靴、安全带等个人防护装备- 电线钳、剥线钳、扳手、螺丝刀等常用工具- 绝缘测试仪、导线压接器等专用工具2. 材料准备：- 新导线：根据实际需要选择合适的规格和材质的低压绝缘导线- 绝缘胶带、绝缘套管等绝缘材料- 导线连接器、接线盒等连接器件3. 人员准备：- 任务负责人：负责协调和指导整个作业过程，确保安全和质量- 作业人员：负责具体操作，按照指导书执行任务三、作业流程1. 安全措施：- 确保作业区域划定明确，设置警示标志，防止他人误入- 作业人员需穿戴个人防护装备，严格遵守安全操作规程- 确保电源已切断，并使用绝缘工具检测电源是否真正断开2. 拆除旧导线：- 使用剥线钳将旧导线两端的绝缘层剥离，暴露出裸露的导线- 使用扳手拧松导线连接螺母，将旧导线从连接器件中拆除- 将旧导线从支架或者导线槽中取下，注意避免导线受力过大导致损坏3. 安装新导线：- 根据实际需要，将新导线从一端开始沿支架或者导线槽逐段安装- 使用导线夹固定导线，确保导线与支架或者导线槽接触良好- 使用绝缘胶带或者绝缘套管对导线进行绝缘保护，防止漏电和短路4. 连接导线：- 使用导线压接器对新导线进行压接，确保连接坚固可靠- 使用导线连接器将导线与接线盒或者其他设备连接起来- 使用螺丝刀拧紧连接器上的螺母，确保连接稳固5. 测试导线质量：- 使用绝缘测试仪对新导线进行绝缘电阻测试，确保绝缘性能合格- 使用导线测试仪对导线的电阻进行测试，确保导线连接正常- 使用负荷测试仪对导线进行负荷测试，确保导线能够承受正常负荷四、安全注意事项1. 严格遵守电力系统安全操作规程，确保安全作业2. 作业人员需穿戴个人防护装备，严禁穿戴金属饰品和带电作业3. 在作业过程中，严禁随意触摸电源线和裸露的导线，以免触电4. 作业前需切断电源，并使用绝缘工具检测电源是否真正断开5. 在操作过程中，注意保持作业区域整洁，防止绊倒和意外发生6. 如发现异常情况或者安全隐患，应即将住手作业并向上级报告五、任务总结本次更换低压绝缘导线的作业按照任务指导书的要求顺利完成，经过测试，新导线质量良好，符合要求。
更换导线作业指导书
更换导线作业指导书一、任务背景为确保电力输送系统的正常运行，更换导线是一项必要的维护工作。
本文档旨在提供更换导线的作业指导，确保作业过程安全、高效。
二、作业准备1. 确定更换导线的具体位置和范围，包括杆塔编号、导线型号和规格等信息。
2. 获取所需的工具和设备，如导线夹具、绝缘手套、安全带、螺丝刀等。
3. 确保作业人员具备相关的技术知识和操作经验，并进行必要的培训和安全教育。
4. 检查作业现场的安全条件，包括地面平整度、杆塔的稳定性、天气状况等。
三、作业步骤1. 作业前的准备a. 确保作业人员佩戴个人防护装备，如安全帽、绝缘手套、安全鞋等。
b. 检查所需的工具和设备是否完好，并进行必要的维护和检修。
c. 确定作业人员的分工和职责，确保作业过程的协调和安全。
d. 根据现场情况，制定详细的作业方案，包括作业顺序、安全措施等。
2. 导线拆除a. 根据作业方案，先拆除旧导线的固定夹具，如螺丝、夹子等。
b. 使用适当的工具和设备，将旧导线从杆塔上取下，并妥善存放。
c. 检查杆塔和支架的稳定性，确保安全无风险。
3. 导线安装a. 根据导线型号和规格，选择合适的导线，并进行必要的检查和测试。
b. 将新导线固定在杆塔上，确保导线的平整度和张力符合要求。
c. 使用导线夹具和绝缘手套等工具，将导线与杆塔、支架等连接，确保连接牢固可靠。
4. 作业结束a. 检查新导线的安装质量，确保符合相关标准和要求。
b. 清理现场，将作业过程中产生的垃圾和废料妥善处理。
c. 汇报作业结果，包括新导线的安装情况、作业过程中的问题和改进意见等。
四、安全注意事项1. 严格遵守相关安全操作规程和标准，确保作业过程安全可靠。
2. 在作业过程中，注意防止导线断裂、杆塔倒塌等意外事故的发生。
3. 作业人员必须佩戴个人防护装备，确保自身安全。
4. 在作业现场设置明显的安全警示标志，警示他人注意安全。
5. 如遇恶劣天气或其他不安全因素，应暂停作业并采取相应的措施保护作业人员和设备。
更换导线标准化作业指导书(范本)
交叉跨越各种线路、铁路、公路，应先取得主管部门同意，做好安全措施，如搭跨越架，路口设专人持信号旗看守
4
严禁采用突然剪断导、地线的方法松线
5
紧放线前应检查拉线、杆根、横担、导线接线管、导线接头、滑轮是否满足紧、放线要求，工作人员不得跨在导线上或站在导线内角侧
6
当牵引绳索或导线卡住时，不得直接用手处理，应在其无张力情况下处理
2.杆上作业人员下杆向工作负责人汇报接地线已挂好
1.认真核对线路名称、杆号、色标无误后方可登杆工作
2.攀登杆塔要注意稳上稳下
2
撤旧线
1.杆上人员在耐张段内拆除导线在绝缘子的扎线，将导线放入放线滑轮内，需确认扎线已拆去，并放入放线滑轮内
2.杆上人员与地面人员互相配合，在耐张杆解开引流线并在受力反方向打好临时拉线，确已解开引流线，选拉线上端固定在受力点上
3
展放新线
1.将新线固定在旧线尾端，应连接牢固，方法正确
2.放线：派人检查导线展放过程中有无卡阻现象，确定后可通知收旧线
3.挂线：拖完旧线将同时到达的新线放入耐张线夹内连同绝缘子串一起装设在杆塔横担上
4.紧线：牵引端接到通知后即可进行紧线，指定专人观察弧垂；如有交叉跨越，应按规定搭好跨越架；护线员应监视导线的完好程度，确定是否需要补修
2
撤离作业现场
3
作业总结、整理资料,归档
3
工作结束
1.杆上作业人员检查设备上有无遗漏的工具材料，全部下杆至地面，向工作负责人汇报工作完成
2.作业人员及监护人分别到杆塔拆除接地线并向工作负责人汇报接地线已拆除，接地线拆除程序与挂接地线程序相反
攀登杆塔应注意防滑
4.3竣工
√
序号
内容
负责人员签字
配电线路更换导线标准化作业指导书
配电路线更换导线标准化作业指导书一、任务背景随着电力设备的老化和电力负荷的增加，配电路线导线的更换工作日益频繁。
为了确保更换导线的安全、高效进行，制定本作业指导书，旨在规范配电路线更换导线的操作流程和技术要求，提高作业效率和质量。
二、作业前准备1. 确定更换导线的具体位置和范围，包括路线长度、导线类型和规格等。
2. 开展必要的勘察工作，了解现场情况，包括路线走向、周围环境、存在的障碍物等。
3. 确定更换导线所需的材料和工具，包括导线、绝缘子、接线头、绝缘套管、工具箱等。
4. 制定详细的施工方案和时间计划，包括人员组织、作业顺序、安全措施等。
三、作业流程1. 施工前准备a. 检查所需材料和工具的完整性和可用性。
b. 确保施工人员具备相关的操作技能和安全意识。
c. 进行必要的安全交底，明确作业注意事项和应急预案。
2. 导线拆除a. 切断电源，确保作业安全。
b. 拆除旧导线，注意避免对周围设备和路线造成损坏。
c. 清理拆除导线产生的垃圾和杂物，保持作业区域整洁。
3. 导线安装a. 按照设计要求，将新导线逐段安装到支架或者绝缘子上。
b. 注意导线的拉力和张力控制，确保安装坚固和合理的张力。
c. 安装绝缘子和绝缘套管，保证导线与支架或者设备之间的绝缘。
4. 导线接地a. 按照规范要求，对导线进行接地处理，确保系统的安全运行。
b. 检查接地装置的可靠性和接地电阻的合格性。
5. 导线连接a. 根据路线图纸和设计要求，将导线与接线头连接。
b. 确保连接坚固可靠，防止接触不良和松动现象。
6. 系统测试a. 进行导线更换后的系统测试，包括电阻测试、绝缘测试和负荷测试等。
b. 确保系统运行正常，符合设计要求和安全标准。
7. 完工验收a. 对更换导线的施工质量进行全面检查和验收。
b. 确认施工符合相关标准和要求，不存在安全隐患。
四、安全注意事项1. 施工人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。

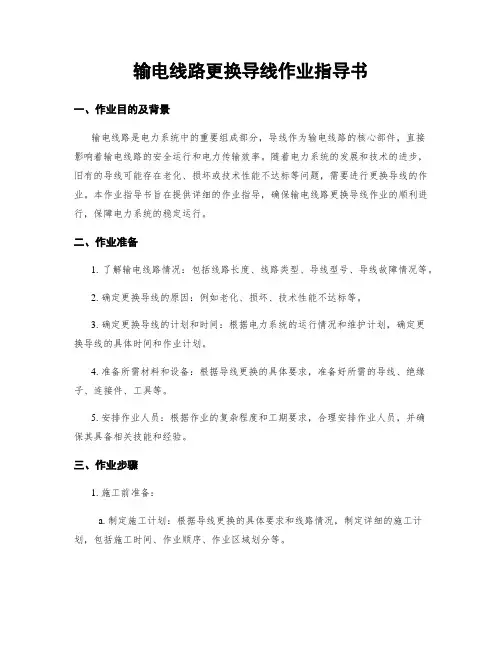

输电线路更换导线作业指导书
输电线路更换导线作业指导书一、作业目的及背景输电线路是电力系统中的重要组成部分，导线作为输电线路的核心部件，直接影响着输电线路的安全运行和电力传输效率。
随着电力系统的发展和技术的进步，旧有的导线可能存在老化、损坏或技术性能不达标等问题，需要进行更换导线的作业。
本作业指导书旨在提供详细的作业指导，确保输电线路更换导线作业的顺利进行，保障电力系统的稳定运行。
二、作业准备1. 了解输电线路情况：包括线路长度、线路类型、导线型号、导线故障情况等。
2. 确定更换导线的原因：例如老化、损坏、技术性能不达标等。
3. 确定更换导线的计划和时间：根据电力系统的运行情况和维护计划，确定更换导线的具体时间和作业计划。
4. 准备所需材料和设备：根据导线更换的具体要求，准备好所需的导线、绝缘子、连接件、工具等。
5. 安排作业人员：根据作业的复杂程度和工期要求，合理安排作业人员，并确保其具备相关技能和经验。
三、作业步骤1. 施工前准备：a. 制定施工计划：根据导线更换的具体要求和线路情况，制定详细的施工计划，包括施工时间、作业顺序、作业区域划分等。
b. 安全措施：明确作业现场的安全要求，包括安全防护措施、作业人员的安全培训和安全意识提醒等。
c. 现场勘察：对作业区域进行现场勘察，了解地形地貌、周边环境等，确保施工的顺利进行。
d. 材料准备：检查所需材料和设备的完整性和准备情况，确保施工所需的导线、绝缘子、连接件等一切准备就绪。
2. 施工作业：a. 导线拆除：根据施工计划和作业顺序，先拆除旧有的导线，注意安全操作，避免对周边设备和人员造成伤害。
b. 安装新导线：根据导线的型号和规格，进行新导线的安装，确保导线的牢固性和连接的可靠性。
c. 绝缘子更换：根据需要，对绝缘子进行更换，确保绝缘子的完好性和绝缘性能。
d. 连接件安装：根据导线的连接要求，进行连接件的安装，确保连接的可靠性和电气性能。
e. 导线张紧：根据导线的张力要求，进行导线的张紧调整，确保导线的合理张力和导线的垂直度。
更换10KV配电线路绝缘导线作业指导书
更换10KV配电路线绝缘导线作业指导书随着社会的不断发展和人们对电力需求的增加，10KV配电路线的绝缘导线起到了至关重要的作用。
然而，长期使用后的绝缘导线会浮现老化、破损等问题，给电力供应带来潜在的安全隐患。
因此，更换10KV配电路线绝缘导线成为一项必要的工作。
本文将从准备工作、操作步骤和安全注意事项三个方面进行论述。
一、准备工作在更换10KV配电路线绝缘导线之前，必须进行充分的准备工作。
首先，需要组织专业人员进行路线的勘测和评估，确定绝缘导线的更换需求和范围。
其次，要准备好所需的材料和工具，包括绝缘导线、绝缘接头、绝缘胶带、绝缘剥线钳等。
同时，要检查所使用的材料和工具的质量和性能是否符合要求，确保施工的顺利进行。
二、操作步骤1. 断电检查：在更换绝缘导线之前，必须先切断电源。
由专业人员进行断电检查，确保路线中没有电流存在，避免发生电击事故。
2. 拆除旧导线：使用绝缘剥线钳将旧导线的绝缘层剥离，然后将旧导线从支架或者绝缘子上取下。
在拆除过程中，要注意保护好其他路线和设备，避免造成二次事故。
3. 安装新导线：将新的绝缘导线固定在支架或者绝缘子上，并使用绝缘接头连接导线。
在安装过程中，要保证导线的坚固性和稳定性，避免浮现松动或者脱落的情况。
4. 绝缘处理：使用绝缘胶带对连接处进行绝缘处理，确保导线的绝缘性能。
绝缘胶带要密切贴合，并进行适当的覆盖，以防止水分和灰尘的侵入。
5. 检测和测试：在更换绝缘导线完成后，要进行必要的检测和测试工作，确保路线的正常运行。
可以使用绝缘电阻测试仪对导线的绝缘性能进行检测，以及使用电流表和电压表对路线的电流和电压进行测量。
三、安全注意事项1. 严格遵守操作规程：在进行更换10KV配电路线绝缘导线的作业过程中，必须严格遵守相关的操作规程和安全操作规定，确保施工的安全性和质量。
2. 佩戴个人防护装备：在进行施工作业时，必须佩戴好个人防护装备，包括绝缘手套、绝缘鞋、安全帽等，以防止电击和其他意外伤害的发生。
配电线路更换导线标准化作业指导书模板
编号：SM/X07-001 配电线路更换导线标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
范文范例指导
1 适用范围
本作业指导书用于10KV 配电线路伐树工作。
2 引用标准
2.1 国家电网安监[2005]83号电力安全工作规程（电力线路部分）
2.2 国家电网安监[2005]145号电力生产事故调查规程
2.3 国家电网总[2003]407号安全生产工作规定
2.4《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行）
2.5 DL/T741-2001《架空送电线路运行规程》
2.6 GBJ 232《10KV及以下架空配电线路施工及验收规范》
2.7 DL/T499-2001《农村低压电力技术规程》
2.8 DL/T477/2001《农村低压电气安全规程》
3 标准化作业流程图
范文范例指导
4、勘察单
现场勘察单
范文范例指导
范文范例指导
5、工序、工艺卡（一）
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
6、工器具、材料准备
工器具指导卡
确认人：
范文范例指导
范文范例指导材料指导卡
确认人：
7、执行情况评估表
指导书执行情况评估表
范文范例指导。
