孔的标注

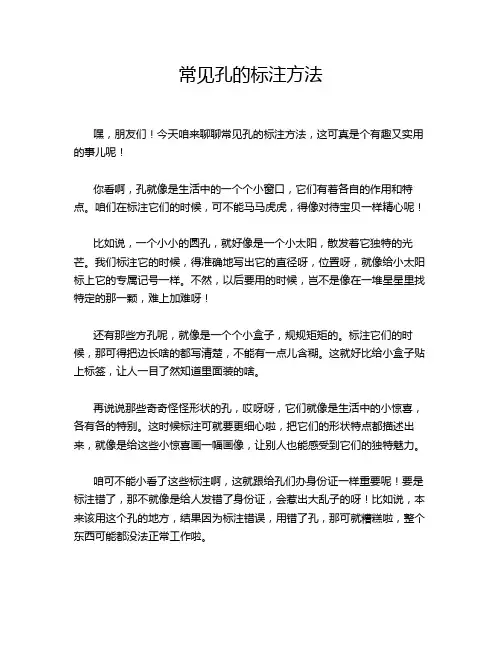

常见孔的标注方法
常见孔的标注方法嘿，朋友们！今天咱来聊聊常见孔的标注方法，这可真是个有趣又实用的事儿呢！你看啊，孔就像是生活中的一个个小窗口，它们有着各自的作用和特点。
咱们在标注它们的时候，可不能马马虎虎，得像对待宝贝一样精心呢！比如说，一个小小的圆孔，就好像是一个小太阳，散发着它独特的光芒。
我们标注它的时候，得准确地写出它的直径呀，位置呀，就像给小太阳标上它的专属记号一样。
不然，以后要用的时候，岂不是像在一堆星星里找特定的那一颗，难上加难呀！还有那些方孔呢，就像是一个个小盒子，规规矩矩的。
标注它们的时候，那可得把边长啥的都写清楚，不能有一点儿含糊。
这就好比给小盒子贴上标签，让人一目了然知道里面装的啥。
再说说那些奇奇怪怪形状的孔，哎呀呀，它们就像是生活中的小惊喜，各有各的特别。
这时候标注可就要更细心啦，把它们的形状特点都描述出来，就像是给这些小惊喜画一幅画像，让别人也能感受到它们的独特魅力。
咱可不能小看了这些标注啊，这就跟给孔们办身份证一样重要呢！要是标注错了，那不就像是给人发错了身份证，会惹出大乱子的呀！比如说，本来该用这个孔的地方，结果因为标注错误，用错了孔，那可就糟糕啦，整个东西可能都没法正常工作啦。
在标注的时候，咱们得像个细心的小侦探，不放过任何一个细节。
要把孔的大小、形状、位置都准确无误地记录下来，这样以后无论是自己用还是别人用，都能轻松找到正确的孔。
而且呀，标注的时候还得有点耐心呢，不能着急忙慌的。
就像盖房子一样，得一砖一瓦慢慢地盖，才能盖出坚固漂亮的房子。
标注孔也是这样，一笔一划认真地标注，才能保证标注的质量。
所以啊，朋友们，千万别小瞧了常见孔的标注方法这事儿。
它可是能让我们的工作和生活更加有序、更加方便的呢！好好对待这些孔，就像对待我们生活中的好朋友一样，给它们标上最准确、最贴心的标注吧！总之，常见孔的标注真的很重要，大家一定要认真对待呀！。
圆周均布孔的标注
圆周均布孔的标注
在一块圆周均布孔的图纸上，可以使用标注来指示每个孔的位置和尺寸。
以下是一些可能的标注：
1. 孔的编号：对每个孔进行编号，例如"H1"，"H2"等。
编号应该与图纸中相应的孔一一对应。
2. 孔的直径：使用符号"Ø"来表示孔的直径，例如"Ø10"表示孔的直径为10毫米。
3. 孔的中心位置：使用一个十字标记来表示孔的中心位置，通常标注在孔的中心处。
4. 孔的间距：对于相邻的孔，可以标注它们之间的距离，例如"10mm"表示相邻孔中心之间的距离为10毫米。
5. 孔的分布：可以使用箭头线或虚线来表示孔的分布情况，例如画出一个圆弧或等距直线来表示孔的均布位置。
在标注中应该清晰明了地展示孔的位置、尺寸和分布情况，以便工程师或制造商能够准确理解和操作图纸。

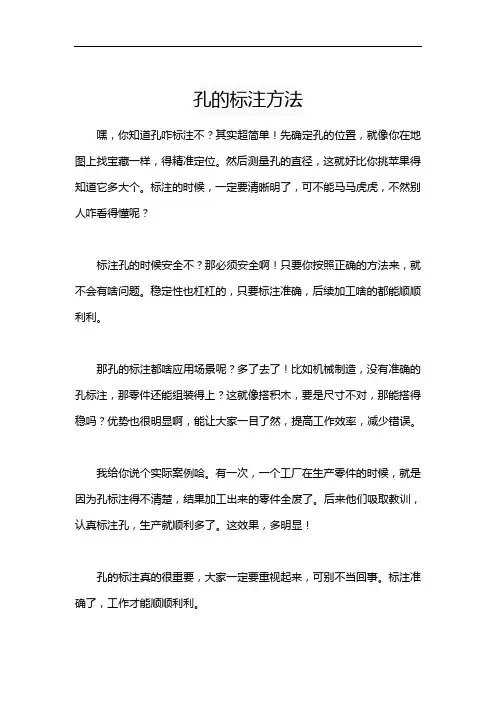

孔的标注方法
孔的标注方法
嘿，你知道孔咋标注不？其实超简单！先确定孔的位置，就像你在地图上找宝藏一样，得精准定位。
然后测量孔的直径，这就好比你挑苹果得知道它多大个。
标注的时候，一定要清晰明了，可不能马马虎虎，不然别人咋看得懂呢？
标注孔的时候安全不？那必须安全啊！只要你按照正确的方法来，就不会有啥问题。
稳定性也杠杠的，只要标注准确，后续加工啥的都能顺顺利利。
那孔的标注都啥应用场景呢？多了去了！比如机械制造，没有准确的孔标注，那零件还能组装得上？这就像搭积木，要是尺寸不对，那能搭得稳吗？优势也很明显啊，能让大家一目了然，提高工作效率，减少错误。
我给你说个实际案例哈。
有一次，一个工厂在生产零件的时候，就是因为孔标注得不清楚，结果加工出来的零件全废了。
后来他们吸取教训，认真标注孔，生产就顺利多了。
这效果，多明显！
孔的标注真的很重要，大家一定要重视起来，可别不当回事。
标注准确了，工作才能顺顺利利。

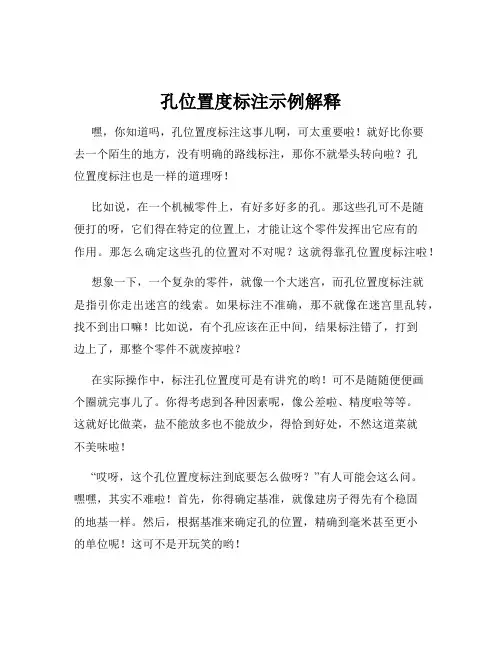

孔位置度标注示例解释
孔位置度标注示例解释
嘿，你知道吗，孔位置度标注这事儿啊，可太重要啦！就好比你要
去一个陌生的地方，没有明确的路线标注，那你不就晕头转向啦？孔
位置度标注也是一样的道理呀！
比如说，在一个机械零件上，有好多好多的孔。
那这些孔可不是随
便打的呀，它们得在特定的位置上，才能让这个零件发挥出它应有的
作用。
那怎么确定这些孔的位置对不对呢？这就得靠孔位置度标注啦！
想象一下，一个复杂的零件，就像一个大迷宫，而孔位置度标注就
是指引你走出迷宫的线索。
如果标注不准确，那不就像在迷宫里乱转，找不到出口嘛！比如说，有个孔应该在正中间，结果标注错了，打到
边上了，那整个零件不就废掉啦？
在实际操作中，标注孔位置度可是有讲究的哟！可不是随随便便画
个圈就完事儿了。
你得考虑到各种因素呢，像公差啦、精度啦等等。
这就好比做菜，盐不能放多也不能放少，得恰到好处，不然这道菜就
不美味啦！
“哎呀，这个孔位置度标注到底要怎么做呀？”有人可能会这么问。
嘿嘿，其实不难啦！首先，你得确定基准，就像建房子得先有个稳固
的地基一样。
然后，根据基准来确定孔的位置，精确到毫米甚至更小
的单位呢！这可不是开玩笑的哟！
“那要是标注错了怎么办呀？”哎呀呀，那可就麻烦啦！就好像你本来要去北京，结果却走到上海去了，那不是南辕北辙嘛！所以呀，标注的时候一定要仔细再仔细，认真再认真！
总之，孔位置度标注是个非常非常重要的事儿，可不能马虎呀！它关系到整个产品的质量和性能呢！你明白了吗？。

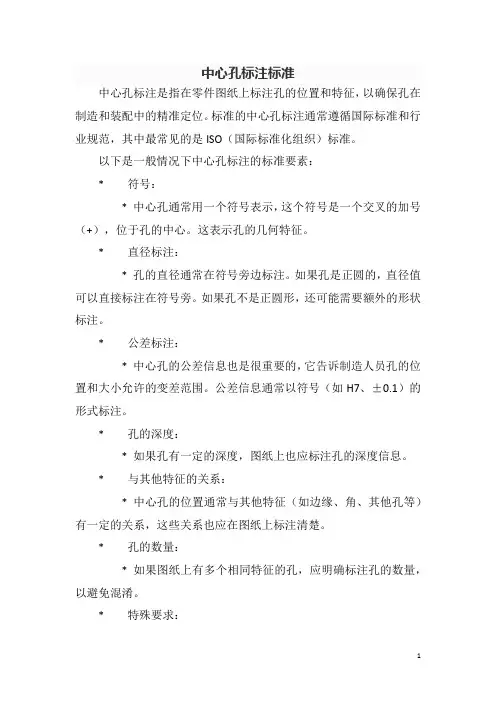

中心孔标注标准
中心孔标注标准
中心孔标注是指在零件图纸上标注孔的位置和特征，以确保孔在制造和装配中的精准定位。
标准的中心孔标注通常遵循国际标准和行业规范，其中最常见的是ISO（国际标准化组织）标准。
以下是一般情况下中心孔标注的标准要素：
* 符号：
* 中心孔通常用一个符号表示，这个符号是一个交叉的加号（+），位于孔的中心。
这表示孔的几何特征。
* 直径标注：
* 孔的直径通常在符号旁边标注。
如果孔是正圆的，直径值可以直接标注在符号旁。
如果孔不是正圆形，还可能需要额外的形状标注。
* 公差标注：
* 中心孔的公差信息也是很重要的，它告诉制造人员孔的位置和大小允许的变差范围。
公差信息通常以符号（如H7、±0.1）的形式标注。
* 孔的深度：
* 如果孔有一定的深度，图纸上也应标注孔的深度信息。
* 与其他特征的关系：
* 中心孔的位置通常与其他特征（如边缘、角、其他孔等）有一定的关系，这些关系也应在图纸上标注清楚。
* 孔的数量：
* 如果图纸上有多个相同特征的孔，应明确标注孔的数量，以避免混淆。
* 特殊要求：
* 如果中心孔有特殊的要求，如镶铜套、表面光洁度要求等，也应在图纸上进行明确标注。
请注意，具体的中心孔标注标准可能会根据不同的国家、行业和公司而有所不同。
因此，在进行图纸设计时，最好参考所在地的国家标准或公司内部的标准化规范。
二维曲面上孔的标注
在二维曲面上标注孔时，需要考虑孔的位置、大小和深度。
以下是一些标注孔的基本步骤和注意事项：
1. 确定孔的位置：首先，确定孔在二维曲面上的位置。
这通常涉及到使用原点、坐标轴或者参考点来确定孔的中心位置。
2. 标出孔的大小：使用适当的符号或术语来标出孔的大小。
这可能涉及到使用公制或英制单位（如毫米、英寸等）来标注孔的直径或半径。
3. 标注孔的深度（如果适用）：如果孔有一定的深度，应该标注出来。
这通常涉及到使用参考线或者符号来表示孔的深度。
4. 使用适当的符号和标记：根据工程制图的标准，使用适当的符号和标记来表示孔的类型（如通孔、盲孔等）。
5. 添加其他必要的信息：根据需要，可以添加其他必要的信息，如孔的材料、表面处理等。
6. 注意精度和细节：在标注孔时，要注意精度和细节，确保所有的尺寸和信息都是准确的。
7. 检查并核实标注：完成标注后，一定要仔细检查并核实所有的尺寸和信息，确保准确无误。
具体操作时，应结合相关的行业规范或标准进行，以保证标注的一致性和准确性。
常用孔尺寸标注规范
常用孔的尺寸标注（一）
1 普通孔的尺寸标注
1.1圆孔
图1 a)、b)所示圆孔的两种标注均符合。
a） b）
图 1 圆的尺寸标注
1.2长圆孔
在二维图样中普通长圆孔的标注如图2所示。
（其中b—表示宽度，l---表示长度），R 为字母假尺寸。
图2 长圆孔的尺寸标注图 3 长方形孔的尺寸标注
1.3方孔
1.3.1 长方形孔
长方形孔的标注如图3所示（B×L，其中B-表示宽度，L表示长度）。
1.3.2正方形孔
正方形孔的标注，可以采用边长尺寸数字前加注符号“□”[图4 a）]或“B×B”[图4 b）,B 为正方形的边长]。
a） b）
图4正方形孔的尺寸标注
1.4月牙孔
月牙孔的标注如图5所示
图5 月牙孔尺寸标注
1.5定位孔
定位孔的标注如图6所示，做定位用的长圆孔也要求做类似的标识，该标识放到长圆孔中心，直径与长圆孔两端的半圆直径相同。
总成图纸上需要标注相应的定位孔。
a) b)
图 6 定位孔的标注
1.6异型孔
异型孔一般只标用途，当异型孔比较规则时，可标注轮廓尺寸。
1.7非平面上孔的标注
直接在视图上标注，标注尺寸为沿其法线方向的投影尺寸。
1.8相同孔的标注
对相同的孔（圆孔、方孔、长圆孔等）用大写英文字母（其中I、O、Z不允许使用）加序号的方式标注，每组孔对应一个大写英文字母，从“A”开始，如图7 所示。
1.9 孔中心辅助线
对在2D图面中，做尺寸基准参考的孔，需在其他视图（法线投影视图除外）显示孔中心轴线，此轴线采用3D生成的方式。
图 7相同孔的标注。
孔标注
(1) 光孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(1) 光孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法(2) 螺孔简化Fra bibliotek法普通注法
四、零件上各种小孔的尺寸注法
(2) 螺孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(2) 螺孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
普通注法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺寸标注
2009-12-26 16:03
基本尺寸（也包括公称尺寸是基本尺寸时）按一般尺寸标注法，但简化注法例外，而公称尺寸只能标注在引出线上。
角度尺寸的数字必须是水平方向的，位置可以根据方便和利于看图的方式标注，可以标注在尺寸线的中断处，尺寸线的上方或者加引线标出。
尺寸线的终端如果是斜线，斜线的方向是以尺寸线为基准，逆时针旋转45度而成，也就是由右上角向左下角划斜线，这种画法只适合于尺寸线和尺寸界线垂直的情况，并且二者都是直线的情况，所以标注在圆或圆弧上的尺寸线终端只能以箭头形式标注，而不能用斜线标注，以前机械行业都是用箭头标注尺寸终端，由于行业的相互渗透，所以建筑上的标注也沿用到机械上了一点。
尺寸线有时候也可用做尺寸界线，这种情况主要用在标注曲线上点的坐标的情况。
锥度的符号是一个等腰三角形，尖端方向要与圆锥倾斜方向一致。
锥度可用引出线标注，也可标注在轴线上。
若用引出线标注，引出线要与轴线平行。
斜度符号的方向要与键槽斜面的倾斜方向一致，指引线也要和轴线平行。
但斜度符号不应标注在轴线上。
有一些零件的结构是要和相关零件组合后再进行加工的，例如组合后加工的孔。
组合加工的尺寸有两种标注方法。
第一种是组合加工的尺寸标注在装配图上，要标注出定位尺寸和定形尺寸，在零件图上就不用标注了，并且组合加工的结构也不用画出来。
第二种方法是组合加工的尺寸标注在零件图上，并且要在尺寸后面标明"配作"，如果不加以说明，则表示单个零件独立加工，然后再组装，这样就有可能因为加工误差造成装配装不上的问题，这是不对的标注方法。
圆孔的标注除用一般的方法标注外，还可以用旁注法进行标注。
一般标注在径向剖视图上，当然也可以标注在轴向视图。
先拿光孔来说（也就是不带螺纹并且不是通孔的标注），当标在径向剖视图上时，引线要从孔的轴线上引出，然后接着画一条横线，以便在横线的上下进行标注，横线的上方依次标注孔的个数，短横线，孔的直径（前面要加直径的符号），孔的公差带代号，公差等级，"深"，深度（此深度不包括孔底的圆锥部分）如”4-φ10H7深10“ 。
横线下方依次标注“孔深”，深度值（此深度包括孔底圆锥部分）如”孔深20“。
螺纹孔的旁注法与光孔的差不多，只是横线上方的标注稍有不同，如“4-M10-7H深10”，其他的标注则一样。
另外还有一种孔叫做沉孔，沉孔又分三种，分别叫做圆锥沉头孔，圆柱沉头孔，锪（读或）平沉孔。
沉孔的标注和光孔差不多，横线上方标注孔的个数，短横线，直径（此直径是螺杆通过孔的直径），如”4-φ10“。
横线的下方的标注就略有不同，如圆锥沉头孔的标注”沉孔φ13X90°“，φ13
是圆锥孔端面处直径，90°是指锥角，与相配合的圆锥头螺钉角度相等，又如圆柱沉头孔的标注"沉孔φ13 深4.5"，这两个尺寸均应比与之相配合的螺钉尺寸
略大些，又再如锪平沉孔标注”锪平φ13“，因锪平只要求加工一个平整的支承面，所以不注其深度。
圆锥销孔的尺寸标注一般也应该用旁注法标注，并且要标注在径向剖视图上，用引出线标注。
横线上方是"锥销孔φa"，此直径不是锥销孔的大径也不是它的小径，而是与之相配合的圆锥销的小端直径，如”锥销孔φ10“。
横线下方是”配作“这两个字，不能写成”装配时做“或配钻铰”，配作是指相配零件一起制作。
中心孔的标注，这里主要是指轴线上的中心孔的标注，这类中心孔主要用作加工和测量的基准，如与顶尖的定位。
最常见的三种中心孔是锥角是60度的中心孔。
中心孔的标注用符号标注法。
槽的标注
一般槽的标注可标注槽宽X直径或槽宽X槽深，但这种标注不能用于砂轮越程槽和螺纹退刀槽，这两种槽要从国标中查出标注的全部尺寸，否则难以达到越程和退刀的作用。
长圆孔槽的标注要根据制作工艺的不同进行不同的标注，有的只标注长度和宽度而不标注圆弧半径，有的标注两个半圆弧的距离和圆弧半径，有的这三个都要标注，根据情况而定。
键槽的标注分为轮毂上键槽的标注和轴上键槽的标注，轮毂上标注要标注出总体高度尺寸和键槽的宽度，至于键槽的深度要从手册中查出来，不用标注。
轴上键槽的标注要标注槽的宽度，槽底到轴表面的距离，同样深度也不标出。
若轴是圆锥的，则要标注出槽深，这个槽深是取槽长的一半时的槽深，当然也可标注出轴心到槽底的距离作为参考尺寸，这两个尺寸不能随便标出，要查出国标进行标注。
下面说一下键槽的公差，键槽宽度尺寸b 是一个重要的配合尺寸，键与键槽的配合均为基轴制，并且键为基准件，公差带为h9，各种配合只能改变键槽的公差带来获得，（键槽的公差带我有表）。
键与键槽的配合还要标注形位误差，常用键槽对轴线的对称度进行约束，对称度公差为7-9级。
下面说一下滚花的标注，滚花是是一种特殊的槽，分为直纹和网纹，可在图上画一部分，不可画在中间，不可全部画出，网纹滚花对轴线倾角是30度，引出线上滚花标注为，例“网纹m0.3GB6403.3-86”,m为模数，0.3是模数值。
标注形位公差是应注意的问题
形位公差顾名思义就是形状和位置公差。
形状公差有直线度，平面度，圆度，圆柱度，线轮廓度，面轮廓度共6种，位置公差有平行度，垂直度，倾斜度，同轴度，对称度，位置度，圆跳动，全跳动共8种。
形位公差的框格分水平绘制和竖直绘制，不允许画成倾斜位置。
框格的指引线可以从左边引出也可以从右边引出，但不可以同时从两侧引出，如果从两侧同时引出指向两个不同的被测要素则表示这两个被测要素互为基准，这种情况非常少见，一般出现在平行度上。
与公差框格连接处的指引线必须竖直或水平，转折之后可以倾斜，转折次数不能大于两次。
下面说一种比较容易出错的形状公差标注，就是圆锥表面的圆度误差，指引线的方向应垂直于轴线而不是垂直于圆锥表面，圆锥表面的直线度则应垂直于圆锥表面，只要能够正确的理解这两个形状公差的
概念就不拿知道原因。
形位公差框格分为两格或多格，水平框格均从左到右依次标注形位公差项目符号，形位公差数值及其有关符号，形位公差基准符号及其有关符号。
项目符号不用说了，下面说一下形位公差的数值。
若公差竖直前加φ，则公差带是圆柱形或圆形，若前加Sφ，则公差带是球形，除此两种情况之外，其他任何标注都表示公差带的宽度。
公差数值一般仅指被测要素全部范围内的要求，但是若公差数值要表示被测要素局部范围内的要求时应该怎么标注呢，这里有两种方法。
第一种，形位公差标注不变，把被测的局部形状画出来。
第二种，改变形位公差框格的第二个框格的标注样式。
比如两个平行平面的全长范围，任意500mm的范围内平行度误差不得大于0.01mm，则公差框格内应写成"500：
0.01"。
若把“任意500mm的范围”变成“任意边长为500mm的正方形内”，则在公差框中应写成“□ 500：0.01”。
但是若再增加一个条件：在全长范围内的平行度不大于0.1mm，则公差框内应写成“0.1/500：0.01”。
形位公差其他不常见的有关符号还有基准目标，延伸公差带，理论正确位置，不准下凹，不准凸起，只许向小端减小共6种。
下面再说一下基准代号字母，基准代号字母不得采用机电专业中常用的6个字母，分别为E,I,J,M,O,P.无论在什么情况下，字母都要水平书写，不得出现倾斜情况。
基准目标是形位公差及其有关符号中的一种，主要用于铸造和锻压的不加工表面。
一般的基准都应该比被测要素要求较高的精度，这样有利于定位，减小误差。
但是铸造和锻压件表面粗糙，不能用于基准的选择，只能在面上选择几个点，线或面作为基准。
这时就用到了基准目标这个符号。
在设计师应优先以下列要素为基准：1，一个较大的加工表面；2，两个较小但距离较大的教工表面；3，一条较长的轴线；4，两条较短但距离较远的轴线；5，一条较短的轴线和一个与其垂直的平面。
