天视智能CMS安装及操作说明
CMS 快速操作说明
2.4 远程控制对话框
2.5 CMS目标清洁度等级设定,满足三种标准: ● ISO4406:1999 ● NAS1638 ● AS4059E Table 2 ● AS4059E Table 1/ISO11218
2.6 CMS相关报警开关输出设定 ：7种模式可选择
2.6.1 报警模式0
模式：警告-警报 备注： 使CMS 能够切换到外部警告灯或警报。 输出1是“警告”输出，当任何下限被超出时会被启动。 输出2是“警报”输出，类似的当上限被超出时会启动
2.0 打开CMS-VIEW软件，进入File---Upload，或按 中数据传送到电脑软件内。
按钮将设备
所有CMS检测后上传的数据
Software
2.1 CMS 和电脑相连后,软件的操作界面如下
Sort data equal to or less than Sort data equal to or greater than Sort data equal to Graph Properties Test Report, pg1-4
1.1 CMS 必须垂直安装,安装到系统后, 液体的流进方向是从下往上(P1 到P2)通过颗粒检测仪. 但压差ΔP比较大的场合,建议使用流量控制阀.
CMS-FC1 压力补偿流量控制阀
1.2 CMS 电源接通和安装到系统后,按下绿色键 将进入检 测状态,出厂设定的检测时间为120S, 检测结果见下面, 同时指示 灯 将显示当前油品状态.
CMS 快速连接向导
1.安装和接线和操作 2.和电脑相连的相关操作
1. CMS电源供应:9V -36VDC, 24VDC 作为推荐供电电源,不同的颜色 线缆说明见下面接线图, 红色和兰色是电源的正/负级
CMS集中监控安装教程
1.下载、安装（虐过去）
2.打开CMS集中监控软件——系统设置——监控点管理
3.添加监控区域——在区域框内随便输入区域名称（eg：1）——确定
4.点到区域1，发现添加设备的图标点亮）——添加设备
5.在弹出的对话框内点击IP搜索（如果你的网络设备连接正常是可以找到IP的）——找到IP后选择IP——下面的圆圈内就会有相关设备的信息——在登录类型里选择IP地址登录——不出意外我们就不用做第3步了直接确定，到步骤6
要是这一步出现“无法连接该设备”的字眼，在我们需要进行第三部编辑设备——自动获取IP——保存修改——确定——退出CMS客户端从新启动——从新进行一次前面的2/3/4步——添加更改后的IP即可（一般情况这步不做）
6.发现区域列表1下面出现了设备的IP——点击确定
7.双击下图所示IP
8.点击IP下的CAM1我们就能看到摄像头的监控录像了
9.在图像上右击就可以选择客户端录像了。
网络视频集中管理软件(CMS)使用说明书
在权限控制下，用户可以通过系统客户端对每个监控点方便地进行控制和设置，系统还集成了电 子地图功能。
1.2.11 集成度高。
系统集成了其它相关信息，如报警信息、语音信息等。 1.2.12 可靠性高。
第五章 系统设置........................................................................................................................... 16 5.1 监控点设置 .......................................................................................................................... 16 5.2 客户端配置 .......................................................................................................................... 20 5.3 设备配置 .............................................................................................................................. 24 5.4 用户管理 .............................................................................................................................. 36 5.5 客户端日志 .......................................................................................................................... 37
cms系统 视频监控系统接线图 安装和使用

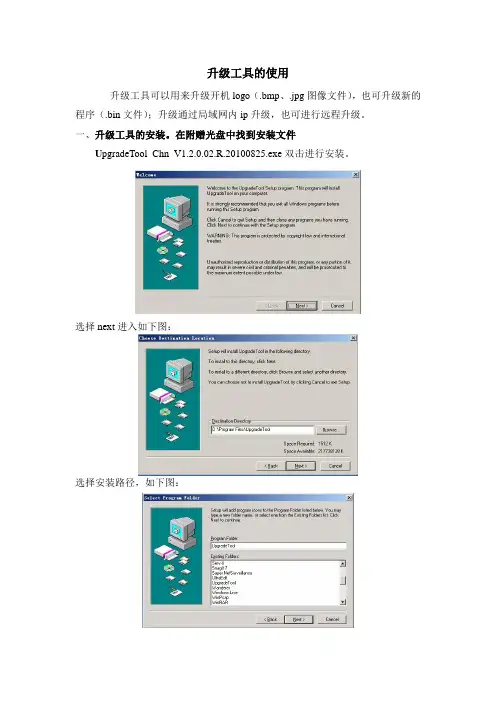

升级工具的使用
升级工具可以用来升级开机logo（.bmp、.jpg图像文件），也可升级新的程序（.bin文件）；升级通过局域网内ip升级，也可进行远程升级。
一、升级工具的安装。
在附赠光盘中找到安装文件
U pgradeTool_Chn_V1.2.0.02.R.20100825.exe双击进行安装。
选择next进入如下图：
选择安装路径，如下图：
选择next等待安装，安装完成出现如下界面
点击close，完成安装
二、升级操作
步骤一、桌面找到快捷图标打开如图界面：
步骤二、选择升级文件，点击浏览找到需要升级的文件
找到后点击“打开”，显示如下
步骤三、添加设备
A、局域网内升级，点击“IP搜索”；
B、公网升级，点击添加设备，如下图
添加ip地址，设备的TCP端口号，用户名密码确定，信息正确会连接成功如下图：
会自动重启；。
CMS安装、维护、报表简介
CMS安装、维护、报表简介一、CMS概述：CMS是一种集成的分析与报告软件，为Avaya联络中心提供实时的监控、历史报告、定制报告、例外通知和限度警告、管理与配置以及长期ACD数据存储。
其集成连接示意图见下：CLAN与CMS的连接，如图中“”：此TCP/IP链路上的协议为A V AYA自有的D-LINK协议，只需在S8720上配置CMS的IP地址，无需开发。
Avaya ACD活动进行时把状态信息发送给CMS，这包括有关如下呼叫的特定事件信息，包括业务代表、业务代表组、中继、中继组、队列呼叫、业务代表活动、引导和引导目录号（VDN）。
实时状态和事件报告通过TCP/IP局域网连接传递，并由CMS跟踪、编译和存储。
信息可以被各种实时和历史管理报告检索。
二、CMS安装：1.1、硬件安装A V AYA－CMS采用的硬件服务器为Sun netra 210，如下图前面板：注解：1－系统配置卡（SCC）2－DVD光驱3－电源开关4－旋转开关5－主硬盘6－从硬盘后面板：注解：1－电源插孔2－告警端口（不用）3－网络管理口（无用）4－串行管理口（无用）5－modem接口6－网口（bge0－bge3）7－鼠标键盘接口8－显示器接口9－SCSI（磁带机接口）具体参数：✧单1.34GHZ的CPU✧1G的内存✧1块73G的硬盘✧4个网口（bge0－bge3），支持速率auto、10/100/1000Mbps✧1个DVD光驱✧外接DA T-72磁带机1.1.1、简单环境要求CMS服务器要求安装在标准机柜中尺寸：高×宽×深＝43.6×442×493毫米重量：9.8公斤电压：100～240V交流电电流：最大4.9安培，冲击电流最大20安培温度：5℃～40℃湿度： 5％～93％海拔： -400～4000米1.1.2、主机安装按下图接好显示器、键盘、鼠标1.1.3、磁带机安装按下图接好磁带机注意：安装后将磁带机的目标地址开关（Target address switch）设为4。
CMS网络使用指引
CMS网络操作指引软件安装将光盘中的集成管理软件复制到电脑中。
双击打开软件，显示界面右图所示：第一次使用会要求你注册。
你可以任意填写一个注册或直接留空。
点击进入软件工作界面。
软件分为四个模式，（软件左上角）预览：通过软件现场监控硬盘录像机网络回放：通过软件调用硬盘录像机回放资料文件播放：通过软件播放备份的文件设置：设置软件参数及设备参数软件使用—添加节点设备1.在预览模式下，鼠标右击软边右边编辑栏选择“增加”. 在弹出的窗口输入节点名称。
如：公司 点击完成。
2. 点击新增加的节点，右键选择“增加”， 在弹出的窗口选择节点类型为设备。
3.节点名称：输入连接设备的名称，如“16路主机1”地 址： 输入DVR的地址，域名IP地址都可以，或直接自带域名里的用户名端 口： DVR网络端口，主机默认为2200，（实际端口可以在主机网络设置中查看）用户名： DVR系统设置的主机用户名（默认用户名1）密 码： DVR主机密码，默认为无，留空即可。
开始通道：DVR预览视频的所在位置（注，连接多台主机时要合理分配开始道道，如果重叠了将 显示不了图像）通 道 数：DVR主机的总通道数（16路主机则选16，8路主机则选8~~）网络模式：选择当前DVR主机工作的模式，（局域网画质好，但网络环境不好的时候图像传得很慢） 通道设置：选择当前DVR要开启的通道。
（默认为全部开启）设置完成点“确定”保存退出4.鼠标右键点击节点“公司”下的设备“16路主机1”右键选择“连接”如下图所示：5.连接成功后即可在视频预览窗口中监控到现场画面（如右图所示：）。
二．再增加一台设备，点击节点“公司”右键选择“增加”。
在弹出的“节点信息”设置里将“节点类型”设为节点名称：输入连接设备的名称，如“16路主机2”地 址： 输入DVR的地址，域名IP地址都可以，或直接自带域名里的用户名端 口： DVR网络端口，主机默认为2200，（实际端口可以在主机网络设置中查看）用户名： DVR系统设置的主机用户名（默认用户名1）密 码： DVR主机密码，默认为无，留空即可。
CMS客户端操作说明书
CMS使用说明书目录第一章软件介绍1.1 概述本软件是一个功能强大的中控软件，分布式架构，集多窗口，多用户，多语言，语音对讲，视频会议，分级电子地图，报警中心，兼容其它扩展产品，单机直连设备监控系统等功能为一体。
软件具有电子地图功能，界面友好，操作简单，可方便的进行权限设置。
本软件是针对连接多台不同类型或型号的设备（如DVR,DVS等），此说明书只针对软件操作进行介绍，涉及到具体设备的功能设置请阅读相关的产品说明书。
本手册是为负责计划、执行或复查网络视频监控软件的硬件安装的任何人提供的。
您应具备相关设备（如DVR,DVS等）的基本操作知识和经验。
1.2 功能特点1.2.1用户及权限管理系统支持N级组织机构管理，及用户管理和权限设置管理。
1.2.2采用数据接口技术系统所有数据交互采用数据接口技术，可灵活支持各种大中小型数据库，如SQL、MYSQL及XML数据等。
1.2.3支持EXCEL表格编辑增加设备。
平台支持用户采用Excel表格软件进行设备的增加和编辑，方便用户进行大批量设备的维护，提高了系统的易用性和极大的减少了用户维护的工作量。
1.2.4智能视频传输协议。
使用智能视频传输协议，最大限度地利用网络带宽，特别对于前端网点网络带宽有限的情况下，系统在保证图像质量的基础上，在很低的网络带宽下，也能保证系统正常运行。
1.2.5可扩展的分布式网络结构。
支持多个服务器协调运行，智能负载均衡，在保证整体性的同时，可灵活增添服务器，有效提升系统处理能力1.2.6完善的视频监控功能。
在支持实时监视的同时，系统支持报警录像、自动监测录像、录像回放等，能精确控制各个通道的录像情况。
1.2.7动态调节解码缓冲。
实时监视时可灵活调节视频图像流畅性或实时性优先，流畅性讲求视频图像的流畅，实时性强调视频图像的实时，可满足不同用户的需求。
1.2.8采用货架技术，模块化开发，可灵活组装应用方案。
系统采用货架技术，分层及模块化开发，具有丰富的中件间服务，可以方便的进行各种应用方案的灵活组装。
CMS安装说明书
先确定录像机或网络摄像头已正常联网（请一次先连接一个设备），都必须确保在同一个网段下（同一个路由器），录像机须接第一路由器（家中有多个路由器）。
CMS软件下载地址：/share/link?shareid=3309837171&uk=9261277211.下载完成后首先点击运行叫General_CMS的文件，会弹出如下对话框;然后按“下一步”，按照提示至安装完成。
完成后，桌面将出现如的图标。
1.双击运行桌面安装好的CMS图标，会出现一个登录的对话框。
2.直接登陆就行了。
登录后将出现如下图所示：然后点击上图右边的系统设置---监控点管理。
会出现如下图3然后点击左上角图标，进行添加区域设置。
会弹出如下对话框：区域名编写自己想添加的区域，上级区域可为空。
例：这里输入“办公”确定则出现下图界面：4单击进行添加设备，将会弹出如下图的界面：点击IP搜索会出现如下图：修改IP:一般我们的录像机和网络摄像头IP都是默认为192.168.1.10（在这里需要我们修改一下IP，否则将会出现别的录像机或网络摄像头搜索不出来）.如果想要修改IP的话，先要选中你所要修改的IP地址，然后点编辑设备，则可以修改IP。
然后如下图：这里IP地址，子网码，默认网关都要与你的本地路由是一同一个网段，（网段相同的，则只要把后面的10修改为别的2—254即可）。
点修改按键确定。
5.然后再重新搜索一次IP：上图中192.168.1.11是刚才经过192.168.1.10修改之后的IP地址，然后选中IP地址，点击下面的确定即可。
此时你将看到如图：则已经添加成功。
