电路故障分析方法

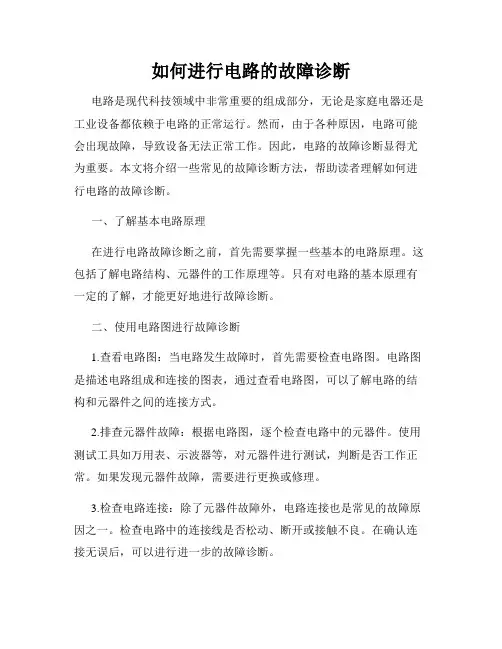

如何进行电路的故障诊断
如何进行电路的故障诊断电路是现代科技领域中非常重要的组成部分，无论是家庭电器还是工业设备都依赖于电路的正常运行。
然而，由于各种原因，电路可能会出现故障，导致设备无法正常工作。
因此，电路的故障诊断显得尤为重要。
本文将介绍一些常见的故障诊断方法，帮助读者理解如何进行电路的故障诊断。
一、了解基本电路原理在进行电路故障诊断之前，首先需要掌握一些基本的电路原理。
这包括了解电路结构、元器件的工作原理等。
只有对电路的基本原理有一定的了解，才能更好地进行故障诊断。
二、使用电路图进行故障诊断1.查看电路图：当电路发生故障时，首先需要检查电路图。
电路图是描述电路组成和连接的图表，通过查看电路图，可以了解电路的结构和元器件之间的连接方式。
2.排查元器件故障：根据电路图，逐个检查电路中的元器件。
使用测试工具如万用表、示波器等，对元器件进行测试，判断是否工作正常。
如果发现元器件故障，需要进行更换或修理。
3.检查电路连接：除了元器件故障外，电路连接也是常见的故障原因之一。
检查电路中的连接线是否松动、断开或接触不良。
在确认连接无误后，可以进行进一步的故障诊断。
三、分析电路工作状态1.观察电路现象：当电路出现故障时，通常会表现出一些异常现象，例如设备无法启动、电流、电压波动等。
通过观察电路现象，可以初步判断故障的可能原因。
2.分析故障原因：根据观察到的电路现象，结合对电路原理的了解，分析可能的故障原因。
例如，如果设备无法启动，可能是电源供应问题或者某个关键元器件损坏。
3.进行实验验证：为了确认故障原因，可以进行实验验证。
通过模拟电路、替换元器件等方法，逐步排除可能的故障原因，最终确定故障点。
四、借助专业设备进行故障诊断对于复杂的电路故障，常常需要借助专业设备进行诊断。
例如，可以使用逻辑分析仪、频谱分析仪等设备对电路进行精确的测试和分析。
这些设备能够提供更多的故障信息，帮助准确定位故障原因。
五、维护电路和预防故障除了故障诊断外，定期维护电路也是重要的工作。
电路故障分析
电路故障分析电路故障分析方法故障类型①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）②断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点无电压电路故障分析思路①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。
②根据故障现象分析有无电流，得出电路是短路还是断路。
③根据电表示数变化分析找出故障位置。
★利用电流表、电压表判断电路故障★（1）电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。
故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路；②和电压表并联的用电器断路（3）电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
★利用电导线判断电路故障★（主要判断断路故障）电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流（或电路中灯泡发光了），说明此两点间有断路。
一、电路故障的类型：1、电路连接错误或元件损坏1）断路（用电器烧坏、灯丝断了、接线柱生锈或接触不良等）2）短路 (包括电源、用电器或电表短路)2、电源、仪表使用错误或损坏二、电路故障的分析：如右图所示，当电路处于下列情形时，分别闭合开关S ，将两灯的发光情况、电流表及电压表的示数有、无填入下表。
小结：1、L 1或L 2短路时：两灯 （A 、都亮 B 、都不亮 C 、一盏灯亮一盏不亮）电流表 （A 、都有示数 B 、都无示数 C 、有无示数与短路位置有关） 电压表 （A 、都有示数 B 、都无示数 C 、有无示数与短路位置有关）2、L 1或L 2开路时：两灯 （A 、都亮 B 、都不亮 C 、一盏灯亮一灯不亮）；电流表 （A 、都有示数 B 、都无示数 C 、有无示数与开路位置有关） 电压表 （A 、都有示数 B 、都无示数 C 、有无示数与开路位置有关）3、电压表有示数时，可能是接点内 ，或接点外 ；电压表无示数时，可能是接点内 ，或接点外 。
电路故障分析
2、灯L断路，灯 不亮 ，电流表 示数为零，电压表 示数为电源电。压
3、电流表断路，灯 不亮 ，电流表 示数为零，电压表 示数为零 。
4、灯L短路，灯 不亮 ，电流表 示数很大 ，电压表 示数为零 。
5、电流表短路，灯 亮
，电流表 有示数 ，电压表 示数为电源电。压
●1、若将完好的电流表、电压表、小灯泡连接成如图所示的电路，
A．灯L1短路 C．灯L2断路
B．灯L2短路 D．灯L1断路
两个用电器并联
某个支路用电器或电流表断路，灯不亮，无电流； 其他支路无影响，电压表测电源电压。
某个支路用电器短路，用电器都不工作，电压表无 示数，电流表无示数。
电流表短路，只有电流表无示数，其他正常。
1、灯L1断路，灯 L1不亮L2亮 ，电流表 有示数 ，电压表 示数为电源电压 。
各处接触良好。当开关S闭合后，会出现（ C ）
●A、电流表指针明显偏转 ●B、小灯泡发光 ●C、电压电器串联
某处断路，灯不亮，无电流； 某处短路，短路部分不工作，无电压，电流
表有示数；其他部分正常，。 电压表示数为电源电压---“内断外短”。与电压
表并联部分断路或者非并联处用电器短路
3、如图所示，电源电压为6V，当开关S闭合后，两只电压表
示数均为6V，产生这一现象的原因可能是（A )
A、灯L1短路或灯L2断路 B、灯L1断路或灯L2短路 C、灯L1短路或灯L2短路 D、灯L1断路或灯L2断路
1 L2
2 L1
S
4、如图所示电路，当开关S闭合时，两灯均正常发 光。
(1)若两灯突然熄灭，电流表无示数，电压表有示数，则故障可能是 ( C) (2)若两灯突然熄灭，电压表和电流表的示数均变为零，则故障可能是 ( D)
(完整版)判断电路故障的五种方法
判断电路故障的五种方法电路故障判断是联系实际的热点问题，也是中考考查的一个热点内容。
电路故障一般分为短路和断路两大类。
分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障.下面结合例题说明几种识别电路故障的常用方法：一、定义判断法电路出现的故障通常有两种情况：一是断路,即电路在某处断开。
如用电器坏了，或电路连接点接触不良、导线断裂等,断路时电路中无电流.二是短路,若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大,会损坏电源。
例1 如图1所示，闭合开关S时,L1发光而L2不发光，则原因可能是（ )A．L1断路 B．L1短路 C．L2短路 D．L2断路解析闭合开关S时，L1发光，表明电路中有电流，电路是通路。
从上面分析可以得出这是电路中的部分电路短路故障，由“L1发光而L2不亮”可以很快得出L2短路。
答案C二、导线判断法(用一根导线并联在电路的两点间,检查电路故障)导线的电阻等于0，将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路.这可以用来检查用电器损坏，而造成了电路断路的情形。
导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。
若电路中原来没有电流,用导线连接某两点时，电路中有电流了,则故障往往是这两点之间发生断路。
例2 如图2所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮;接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
则（）A。
灯L1断路 B.灯L2断路 C。
灯L2短路 D。
开关S断路解析用一段导线并联在电路的两点间，实际上将这两点短路了，接触c、d两点时，两灯都亮，说明c、d两点间断路，电流通过导线形成了通路.答案 D三、电表判断法（通过电表示数的变化，判断电路故障）电路发生故障，可以用电表判断：⑴将电流表连接在电路两点间,若电流表有示数，说明电流表连接的两点间存在断路；若电流表无示数，说明电流表连接的两点以外的电路存在断路。
电路故障分析方法
电路故障分析方法
电路故障分析方法是用来确定电路中故障原因的方法。
以下是常用的几种电路故障分析方法：
1. 品质精益故障分析法（Quality Lean Fault Analysis, QLFA）：该方法是通过分析故障现象和相关数据，来找出根本原因并解决故障的方法。
它可以帮助确定故障的类型、位置和原因，从而快速找到解决故障的方案。
2. 打印电路板（Printed Circuit Board, PCB）故障分析法：该方法适用于对电路板上的故障进行分析。
它通过检查电路板上的元件和连接，以及使用测试仪器进行电路测试，来确定故障的原因和位置。
3. 递归置换故障分析法（Recurrent Replacement Fault Analysis, RRFA）：该方法通过逐步替换电路中的元件，来确定故障的原因。
它可以帮助确定是哪个元件导致了故障，并进行相应的修复或更换。
4. 电路故障模拟分析法：该方法使用计算机软件来模拟电路中各个元件的工作情况，以及故障产生的原因。
通过分析模拟结果，可以确定故障的位置和原因，从而采取相应的措施修复故障。
5. 外观检查法：该方法通过对电路外观进行检查，寻找可能存在的损坏、松动、短路等问题，以确定故障的原因。
i
这些方法可以单独或联合使用，根据具体情况选择合适的方法进行电路故障分析。
电路故障分析与排除方法
电路故障分析与排除方法电路故障是电子装置运行时出现的故障，如果不及时发现和排除可能会导致设备损坏。
应用正确的方法和技巧可以快速诊断和解决电路故障问题。
本文将介绍几种常用的电路故障分析与排除方法。
1. 了解电路原理在诊断电路故障之前，需要对电路原理和电路元件的特性有一定的了解。
例如，了解开关、变压器、电容器和电阻器的原理、特性和工作方式可以帮助快速诊断故障问题。
2. 检查电源电路故障很常见的原因是电源问题。
首先要检查电源是否正常工作。
检查电源开关、电源电缆和插头是否正常连接和工作。
检查电源电压是否符合设备要求。
3. 检查元件如果电源没有问题，就需要进一步检查电路元件。
可以使用万用表、示波器或频谱仪等检测工具来检查元件的电气特性。
确保每个元件是否正常，特别是电容器和电阻器。
如果一个电容器损坏，那么会导致电路不工作或运行不稳定。
如果一个电阻器损坏，可能导致电路电阻值变化，甚至导致电路短路。
4. 检查连线连线也可能是电路故障的原因。
出现故障的时候，需要检查连接器、电缆和插头是否正常连接。
如果电路板的连线不好，那么就需要重新连接或焊接电路板。
5. 分析故障当故障原因未能立即找到时，就需要分析电路故障原因。
通过了解电路原理并使用测试工具可以更好地进行故障排除。
根据测试结果，可以分析可能的故障原因并排除问题。
6. 注意安全在检查电路故障时，需要特别注意安全问题。
不要触摸电路板和电路元件，除非你确定电路已经安全地断开电源。
此外，当检查电路板时，务必根据其特定的说明书进行操作，并遵循制造商的建议。
结论电路故障分析和排除需要综合运用多种技术和工具，包括电路原理、检测工具等。
如果能够采取正确的方法并有效地使用测试工具，就可以快速诊断和解决故障问题。
当然，在处理电路故障过程中，要时刻注意安全问题，并遵循相关的操作步骤。
电子电路中的故障检测和故障排除方法有哪些
电子电路中的故障检测和故障排除方法有哪些电子电路是现代电子设备中的重要组成部分，而故障检测和故障排除是电路维护和修复中的关键步骤。
本文将介绍电子电路中常见的故障检测和排除方法。
一、故障检测方法1. 测试仪器法测试仪器法是常见的故障检测方法之一，通常使用万用表、示波器、频谱分析仪等仪器进行测量。
通过测量电压、电流、波形等参数，可以判断电路中是否存在故障。
例如，通过示波器观察信号波形的畸变或缺失，可以确定是否出现故障。
2. 状态指示法在电子电路中，常常使用指示灯或LED等来显示电路的工作状态。
如果某个指示灯不亮或者闪烁异常，那么可能意味着该部分电路存在故障。
通过观察状态指示器的变化，可以初步确定故障位置。
3. 故障定位法故障定位法是一种通过逐步排除的方法来确定故障位置的技术。
可以通过连接或断开电路中的元件，以及在特定位置添加探针或测量仪器等方式，逐步缩小故障范围。
通过不断排除，最终可以确定故障的具体位置。
二、故障排除方法1. 更换元件当电子电路中的元件损坏或失效时，最直接的处理方法就是将其更换为正常工作的元件。
在更换元件时，需要确保新元件与原元件的参数匹配，并注意正确连接。
2. 电气测量电气测量是故障排除的一种常用方法。
通过测量电路中的电压、电流、阻抗等参数，可以确定故障的具体位置。
例如，使用万用表测量电路中的电压，可以判断某个部分电路是否工作正常。
3. 信号追踪法信号追踪法是一种通过跟踪信号路径来确定故障位置的方法。
通过在电路中添加测试点，然后使用示波器或频谱分析仪等仪器，观察信号路径上的波形变化，可以找到信号路径中出现故障的位置。
4. 热故障检测部分故障在正常工作条件下可能不易被检测到，但在高温或长时间工作后会显现出来。
通过对电路进行长时间高负载的工作测试，可以观察到电路是否在高温下容易出现故障。
总结：故障检测和故障排除是电子电路维护和修复中必不可少的环节。
除了上述提到的方法，还存在其他一些更专业的故障检测和故障排除方法，如频率响应法、故障仿真法等。
电路线路故障的原因和解决方法
电路线路故障的原因和解决方法电路线路故障是指电路中出现了异常的情况，导致电路无法正常工作。
这种故障可能会导致电路断开、短路、电压不稳定等问题，给设备带来损坏甚至危险。
本文将探讨电路线路故障的一些常见原因以及解决方法。
一、原因分析1. 电线老化：电线使用时间长了，绝缘层可能会老化，导致绝缘性能下降，容易发生漏电、短路等故障。
解决方法：定期检查电线的绝缘性能，如发现老化现象，及时更换电线。
2. 过载：当电路中的负载超过了电线或设备的额定电流时，容易导致线路过热、熔断器跳闸等故障。
解决方法：合理安排负载，不要超过电线或设备的额定电流。
如果需要连接较多的负载，可以考虑增加电线的截面积或增加供电设备的容量。
3. 短路：短路是指电路中两个不同相位或不同电压等级的导线直接接触，导致电流过大，容易引发火灾。
解决方法：检查电路中的导线是否有短路现象，及时修复或更换受损的导线。
4. 接触不良：电路中的连接点如果接触不良，会导致电流传输不畅，引起电压降低、线路不稳定等问题。
解决方法：定期检查电路的连接点，保证接触良好。
如果发现接触不良，可以使用专业的电路连接器或重新焊接连接点。
5. 电压不稳定：电路中的电压不稳定可能是由于供电设备故障、电源电压波动等原因引起的。
解决方法：检查供电设备是否正常工作，如发现故障应及时修复或更换。
如果电源电压波动较大，可以考虑安装稳压器或使用更稳定的电源。
二、解决方法1. 定期检查：定期检查电路线路，包括电线的绝缘性能、连接点的接触情况等，及时发现并解决问题。
2. 合理安排负载：不要超过电线或设备的额定电流，合理安排负载可以减少线路故障的发生。
3. 使用优质材料：选择优质的电线和连接器等材料，可以提高电路的可靠性和稳定性。
4. 安装保护装置：在电路中安装过载保护器、熔断器等保护装置，可以及时切断电路，保护电线和设备的安全。
5. 增加电源容量：如果负载较大，可以考虑增加电源的容量，保证电路供电稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路故障基本判断方法
1、利用电流表、电压表判断电路故障
(1)利用电压表
（1）当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路
（2)当电压表示数为零时有两种推测：①是电压表所测范围电路短路；
②电压表所测范围之外有断路的地方．
(2)利用电压电流表
a.电流表示数正常而电压表无示数
“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。
故障原因可能是：①电压表损坏; ②电压表接触不良; ③与电压表并联的用电器短路。
b.电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路; ②和电压表并联的用电器断路(3)电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
★利用电导线判断电路故障★(主要判断断路故障)
电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流
(或电路中灯泡发光了)，说明此两点间有断路。
2、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．
3、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．
4.故障类型
①短路：电路被短路部分有电流通过(电流表有示数)
被短路两点之间没有电压(电压表无示数)
②断路：电路断路部分没有电流通过(电流表无示数)
断路两点之间有电压，断路同侧导线两点无电压。
