周界安防报警的分类介绍(全文)一、电子脉冲式电子围栏功能说明：电子脉冲式围栏，是一种主动入侵防越系统，对入侵企图做出反击，击退入侵者，延迟入侵时间，并且不威胁人的性命。
脉冲电子围栏由带电脉冲的电子缆线组成。
电子缆线产生的非致命脉冲高压能有效击退入侵者，并把入侵信号发送到安全部门监控设备上。
以保证管理人员能及时了解报警区域的情况，快速的作出处理。
适用场所：适用于任何场所(如：军事基地、政府机构、司法系统、重点文物场所、边境、私人住宅、房地产商、工业重地、工厂、仓库等)。
在现有周界围栏、围墙上，或自立式安装。
系统自动适应环境条件和现场条件的改变。
根据区域条件而变化。
比如在雾天、风沙天，系统能维持最高报警值。
易于施工，不需焊接，不会受到侵蚀的威胁。
二、泄漏电缆泄漏电缆功能说明：泄漏电缆，由埋地感应电缆和入侵探测传感器构成。
通过隐蔽(埋入地下)的入侵探测传感器，在埋地感应电缆周围产生不可见的电磁场。
当有人干扰该电磁场时，就会触发报警，提醒管理人员对防区进行察看及处理。
适用场所：适用于室外及室内无磁场干扰的区域。
电子围栏感应电缆可以埋在任何介质里，如土壤，沙地，粘土，混凝土等环境下，依此形成一个统一的，隐蔽的，根据地形而建的体积探测场。
天气的变化对其影响不大，如：雨、雪、风沙等的影响(但是对于有磁场感应的打雷天会有一定的影响)，安全性较高。
三、振动式电子感应电缆功能说明：振动式电子感应电缆，由振动感应线缆及振动的感应器构成。
振动的感应器可安装在已存在外围栏及墙壁上。
对于围墙而言，任何真正的企图攀爬或打破围墙的行为，都将会被探测到，并且报警器将被激活报警。
而对于外围栏，振动感应器及传感器电缆附在已经存在的围栏上。
通过振动感应器来接收外围栏的振动。
对于企图攀爬切割，掀起的行为。
都会引起报警器的报警。
适用场所：适用于室外围墙及外围栏上(如：链状网，焊接网，带刺的屏障网等)。
本系统对天气的变化影响不大。
四、张力式电子线揽功能说明：张力式电子线揽由普通的金属丝线及张力探测器构成。
防盗报警系统探测器种类
防盗报警系统探测器种类在防盗报警系统中需要采纳不同类型的控测器，以适应不同场所、不同环境、不同地点的探测要求。
依据传感器的原理可分为下列各种类型：1. 开关报警器开关报警器是一种可以把防范现场传感器的位置或工作状态的变化转换为掌握电路通断的变化．并以此来触发报些电路。
由于这类报警器的传感器工作状态类似于电路开关．因此称为“开关报警器”。
它作为点控型报警器，可分为如下几种类型：（1）磁控开关型磁控开关由带金属触点的两个簧片封装在充有情性气体的玻璃管（也称于簧管）和一块磁铁组成。
图1 磁控开关报警器结构示意图当磁铁靠近干簧管时，管中带金属触点的两个簧片在磁场作用下被吸合。
a，b两点接通，当磁铁远离干当磁铁靠近干簧管时，管中带金属触点的两个簧片在磁场作用下被簧管达肯定距离的干簧管四周磁场消逝或减弱，簧片靠自身弹性作用恢复到原位置，则a，b两点断开。
使用时，一般把磁铁安装在被防范物体（如门、窗）的活动位，把干簧管装在固定部位（如门框、窗框）。
磁铁与干簧管的位置需保持适当距离，以保证门、窗关闭时干簧管触点闭合，门窗打开时干簧管触点断开，掌握器产生断路报警信号。
（2）微动开关型微动开关是一种依靠外部机械力的推动实现电路通断的电路开关。
图2动开关报警器结构示意图工作过程为外力通过按钮作用于动簧片上，使其产生瞬时动作，簧片未端的动触点a与静触点b快速接通．同时断开C点。
当外力移去后，动作簧片在压簧的作用下．快速弹回原位，电路又恢复a、c两点接通，a、b两点断开。
在使用微动开关作为开关报警传感器时，需要将它固定在被爱护物之下。
一旦被爱护物品被意外移动或抬起时，按钮弹出，掌握电路发生通断变化，引起报警装置发出声光报警信号。
（3）压力开关型压力垫也可以做为开关报警器的一种传感器．压力垫由两条长条型金属带平行相对应地分别固定在地毯背面，两条金属带之间有绝缘材料支撑．使两条金属带相互隔离。
当入侵者踏上地毯时，两条金属带就接触上．相当于开关点闭合发生报警信号。
埋地式感应电缆(报警)

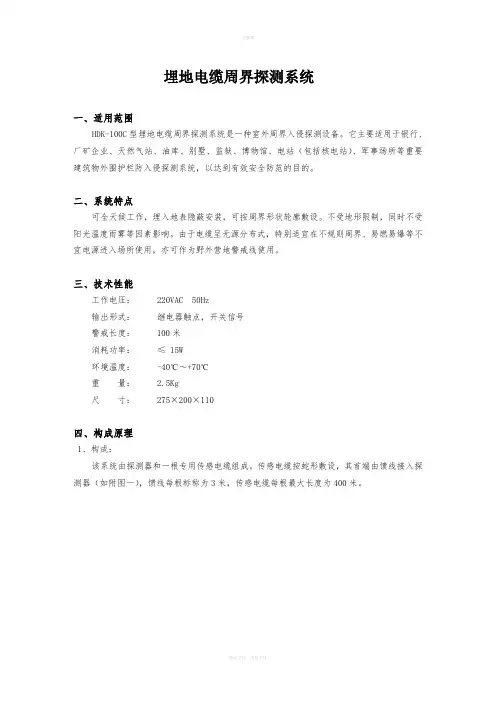

埋地电缆周界探测系统一、适用范围HDK-100C型埋地电缆周界探测系统是一种室外周界入侵探测设备。
