电厂用运行中汽轮机油质量标准.(DOC)
电厂用运行矿物汽轮机油维护管理导则

电厂用运行矿物汽轮机油维护管理导则ICS 27.100F 25中华人民共和国国家标准GB/T 14541-2005代替GB/T 14541-1993电厂用运行矿物汽轮机油维护管理导则1范围本标准规定了电厂汽轮机、水轮机和燃气轮机系统用于润滑和调速的矿物汽轮机油的维护管理调相机及给水泵等电厂设备所用的矿物汽轮机油的维护管理也可参照执行。
本标准适用于电厂汽轮机、水轮机和燃气轮机系统甩于润滑和调速的矿物汽轮机油的维护管理。
本标准不适用于各种用于汽轮机润滑和调速的非矿物质的合成液体。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件其随后所有修改单(不包括勘误的内容)或修订版均不适用于本标准然而鼓卿根据本标准达成协议的各方研究是否可使用这些文件酌最渐版本。
凡是不注明日期的引用文件其最新版本适用于本标准。
GB/T264石油产品酸值测定法GB/T265石油产品运动粘度测定法GB/T27石油产品闪点与燃点测定法(开口杯法)GB/T7596电厂用运行中汽轮机油质量标准GB/T7597电力用油取样方法GB/T7600运行中变压器油水分含量测定(法库仑法)GB/T7602运行中汽轮抗油、变压器油T501抗氧化剂含量测定法(分光光度法) GB/T7605运行中汽轮机油破乳化度测定法GB11120 L-TSA汽轮机油GB/T11143加抑制剂矿物油在水存在下防锈性能试验法GB/T12579润猾油泡沫特性测定法DL/T429.2颜色测定法DL/T429.7油泥析出测定法DL/T705运行中氢冷发电机用密封油质量标准DL/T5055电力建设施工及验收技术规范—汽轮机篇SD/T313油中颗粒数及尺寸分布测量方法(自动颗粒计数仪法)SH/T0308润滑油空气释放值侧定法3汽轮机油运行寿命的影响因素和汽轮机严重度3.1汽轮机油运行寿命的影响因素3.1.1系统的设计和类型汽轮机润滑系统大多数型式是用主油泵直接将油压出进入润滑系统。
电厂汽轮机油的化验与注意事项

电厂汽轮机油的化验与注意事项发表时间:2019-05-16T15:29:47.943Z 来源:《电力设备》2018年第33期作者:邓秀云[导读] 摘要:汽轮机组是电厂生产的关键设备,在电厂整体设备运行中起着极为重要的作用,通常不允许非计划停机。
(广东省粤电集团有限公司沙角C电厂广东省东莞市 523000)摘要:汽轮机组是电厂生产的关键设备,在电厂整体设备运行中起着极为重要的作用,通常不允许非计划停机。
为了保障汽轮机组长时间稳定运行,对汽轮机油的检测、维护提出了很高要求。
本文先介绍了汽轮机油的检测指标、影响因素,然后重点分析了水分、酸值两项指标的检测方法与注意事项。
关键词:汽轮机油;化验;注意事项汽轮机油也称为透平油或涡轮机油,主要包括蒸汽轮机油、燃气轮机油等,燃煤电厂使用蒸汽轮机油。
这种油主要用于电厂汽轮主机、汽轮辅机及主减速齿轮的润滑、冷却和保护[1]。
通常,电厂汽轮机油使用寿命达10年以上,但也需要进购优质的油并在使用过程中加强维护和监测才能做到。
汽轮机油的化验是新油进厂验收和运行中油性能监测的重要手段,因此本文对电厂汽轮机油的化验与注意事项进行了分析。
1 电厂汽轮机油检测项目与油品性能的影响因素1.1 电厂汽轮机油检测项目根据《电厂用矿物涡轮机油维护管理导则》(GB/T 14541-2017)规定,新油交货验收时应按《涡轮机油》(GB 11120-2011)进行验收,并要求符合GB/T 14541表1的旋转氧弹指标(GB 11120只提出报告而没有指标要求)。
检测项目至少包括外观、色度、运动黏度、黏度指数、密度、倾点、闪点、水分、酸值、泡沫性、抗乳化性、空气释放值、铜片腐蚀、液相锈蚀、旋转氧弹、清洁度(颗粒污染等级),并要求向供油商索取氧化安定性、承载能力、过滤性三项检测结果。
GB/T 14541运行中油表2与《电厂运行中矿物涡轮机油质量》(GB/T 7596-2017)表1一致,要求检测外观、色度、运动黏度、闪点、颗粒污染等级、酸值、液相锈蚀、抗乳化性、水分、泡沫性、空气释放值、旋转氧弹值、抗氧剂含量13项指标。
汽轮机润滑油更换标准

如何决定运行中的汽轮机油是否需要更换1.电厂运行中汽轮机油质量标准国内关于电厂运行中汽轮机油质量标准目前是GB/T 7596-2000标准,见表1:1) 参考国外标准控制极限值NAS 1638规定8~9级或MOOC规定6级见附录A(提示的附录),有的300MW汽轮机润滑系统和调速系统共用壹个油箱,也用矿物油,此时油中颗粒度指标应按制造厂提供的指标;2) 参考国外标准,极限值为600/痕迹mL;3) 参考国外标准,控制极限值为10min;4) 在冷油器处取样,对200MW及以上的水轮机油中质量指标为≤200mg/L;5) 对200MW机组油中颗粒度测定,应创造条件,开展检验;由上表可知,不同装机容量的汽轮机组,对油质要求是不相同的。
如250MW以上的机组提出了油品清洁度、水分、起泡性和空气释放性要求。
2.L-TSA汽轮机油换油指标1996年由中国石化总公司制定了SH/T 0636-1996 L-TSA换油标准见表2。
本标适用于设备完好运行正常的汽轮机组中润滑油的换油指标。
所提出的6项指标有一项不合要求就应换油。
ArrayV1---表示新油40℃运动粘度V2---表示运行油40℃运动粘度然而石化总公司提出的换油指标并未为全国电厂所接受。
其原因是,电厂用油质量变差是需要综合考虑的。
如:油品外观、颜色、浊度、泡沫、乳化情况、沉淀物等。
以破乳化为例,油质乳化一般要有三个条件:即水分、乳化剂及高速搅拌,而水分是主要条件。
但有的电厂使用国产汽轮机油,运行十七年,酸值0.19mgKOH/g,从外观看,油的颜色很深,但油质仍透明,不乳化,原因是不漏水。
有的电厂使用美国汽轮机油,运行几十年,酸值已超过运行指标,油色也很深,但油质仍透明,虽然破乳化指标也超标,而运行中油不乳化,其原因也是该机组不漏水。
这充分说明油质乳化主要是由机组漏水引起的。
所以若机械照搬SH/T 0636-1996换油指标的规定(有一项不合格就换油),既不利于电厂长周期运转,其换油费用也不是一笔小数目。
汽轮机润滑油化验标准美标和国标

汽轮机润滑油化验标准美标和国标汽轮机润滑油是火电厂汽轮机出力的关键,它的质量直接影响着汽轮机的正常运行和耐久性。
因此,汽轮机润滑油要按照美标和国标的标准进行化验,以确保润滑油质量合格提高汽轮机的经济运行和作业安全现状。
美标和国标是对汽轮机润滑油质量的一个标准。
美标对汽轮机润滑油有四项基本要求,包括温度指标、粘度指标、水洗度指标和抗磨剂指标,其中温度指标涉及汽轮机润滑油的高温稳定性,粘度指标是汽轮机润滑油的流动性;水洗度指标是汽轮机润滑油的防水性;抗磨剂指标是汽轮机润滑油的抗磨损特性。
国标对汽轮机润滑油有六项基本要求,其中包括穿透率,金属抗磨性,高温膨胀率,蒸汽润滑性,阻力-摩擦系数和抗氧化特性。
其中,穿透率是汽轮机润滑油的极压特性;金属抗磨性是汽轮机润滑油抗磨损特性;高温膨胀率是汽轮机润滑油的稳定性;蒸汽润滑性是汽轮机润滑油的流动性;阻力-摩擦系数是汽轮机润滑油的减摩特性;抗氧化特性是汽轮机润滑油的耐氧化性。
有效检测和质量控制汽轮机润滑油,需要按照美标和国标的规定,进行化学和性能测试。
根据美标规范,汽轮机润滑油需按照《石油并行样装置标准》和《汽轮机润滑油测试和性能检验标准》的规定,测试其化学和性能特性,包括水洗度、高温稳定性、抗磨剂性、抗氧化性和粘度。
此外,根据国标规范,汽轮机润滑油需按照《汽轮机润滑油检验方法和性能的检验标准》进行检验,以验证其流变特性、穿透性、抗磨性、抗氧化性、摩擦系数和高温膨胀率。
总之,为确保汽轮机润滑油质量,应遵循美标和国标的标准,进行润滑油的化验检测和性能检验,以提高汽轮机的经济运行和作业安全现状。
美标和国标的检验指标对汽轮机润滑油的性能要求十分严格,只有在质量满足要求的情况下,才能确保汽轮机润滑油的正常使用,确保设备正常运行。
电厂用运行中汽轮机油质量标准

本标准适用于各部门电力汽轮机、水轮机和调相机所用的各种牌号的矿物汽轮机油和防锈汽轮机油(以下统称汽轮机油)。
在运行过程中,应按本标准各项指标并使其符合本标准的规定。
1 引用标准GB 246 石油产品酸值测定法GB 265 石油产品运动粘度测定法GB 267 石油产吕闪点测定法(开口怀法)GB 511 石油产品和添加剂机械杂质测定法(重量法)GB 2537 汽轮机油GB 7599 运行中变压器油、汽轮机油酸值测定法(BTB法)GB 7605 运行中汽轮机油破乳化度测定法SY 1230 防锈汽轮机油YS-21—1 液相锈蚀测定法YS—25—1 运行油开口怀老化测定法YS-27—1 油泥析出测定法2 技术要求2。
1新汽轮机油的验收,应按GB 2537和中国石油化工总司公标准SY 1230的质量规定进行。
2.2 运行中汽轮机油的质量标准必须与表1的规定相符.表1 运行中汽轮机油质量标准注:一般情况下外观目视;在必要时,按GB 511测定其含量。
3 常规检验周期和检验项目3.1 对于运行中汽轮机油,应加强技术管理,建立必要的技术档案,要定期检验并根据具体情况采取预防劣化技术措施。
3.2 常规检验周期和检验项目按表2进行。
表2 运行中汽轮机油的常规检验周期和检验项目注:①“检验项目”栏内的1、2……为表1中的技术指标项目序号。
②机组运行正常,可以适当延长检验周期,但发现汽轮机油中混入水分(或水轮机用油浑浊)时,应培加检验次数,并及时采取措施。
3。
3机组大修后,在起动之前,必须对用油按表1所列第1、2、3、4、5、7项进行检验;添加十二烯基丁二酸(746)或1号防锈复合剂时,应增加第6项检验.4 关于补油或不同牌号油混合使用的规定4.1不同牌号油非不得已不要混合使用。
4.2 混合使用的油,混合前其质量均必须检验合格。
4。
3新的或相当于新油质的不同牌号汽轮机油,如须混合使用时,,应按混合油样的油的实测粘度值决定是否可用.4。

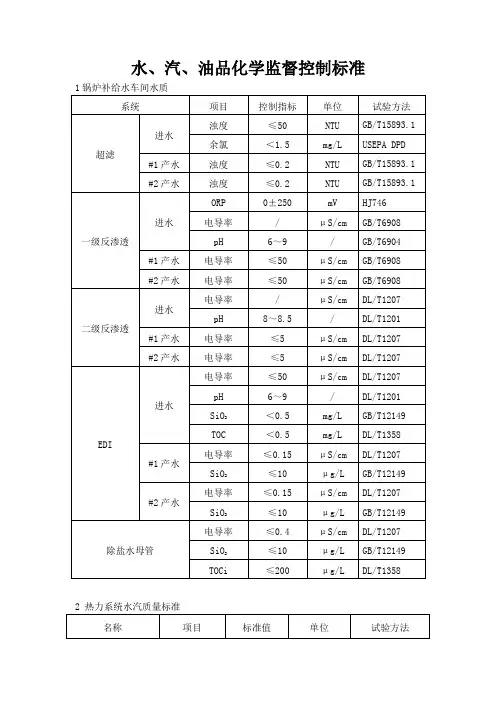

火电厂机组水、汽、油控制标准

②DL/T955
低加疏水
Fe
≤100
µg/L
①GB/T14427
②DL/T955
暖风器疏水
Fe
≤100
µg/L
①GB/T14427
②DL/T955
辅汽母管疏水
Fe
≤100
µg/L
①GB/T14427
②DL/T955
高速混床出口
CC
≤0.10
µs/cm
DL/T502.29
Fe
≤5
DL/T429.1
机械杂质
/
无
GB/T511
颜色
/
无异常
DL/T429.2
水分
mg/L
≤2000
GB/T7600
运动粘度
(40℃)
mm2/s
41.4~50.6
GB/T265
颗粒度
(NAS1638)
级
/
DL/T432
开口闪电
℃
≥185
GB/T3536
13 运行中风机液压油(L-TSA 46涡轮机油)
项目
≤0.10
GB/T264
水溶性酸
pH
≥4.2
GB/T7598
水分
mg/L
≤35
GB/T7600
体积电阻率
(90℃)
Ω·m
≥5×109
DL/T421
10 新变压器绝缘油
项目
单位
标准值
试验方法
外观
/
透明,无沉淀、悬浮物
DL/T429.1
颜色
/
无异常
DL/T429.2
闭口闪点
℃
≥135
火电厂油质监督管理

大唐XXXXX发电有限责任公司油务监督管理实施细则2022年4月1日修订为了更好地保证油务系统平安经济运行,依据《化学监督制度》及其实施细则,《汽轮机油质量标准》(GB/T7596-2022)、《电厂用磷酸酯抗燃油运行与维护导则》(DL/T571-2007)《变压器油质量标准》(GB/T7595-2022)、《变压器油中溶解气体分析和推断导则》(GB/T7252-2001)以及《电力用油、气质量、试验方法及监督管理标准汇编》,制定本实施细则。
第一条范围(一)本实施细则所指的电力用油包括汽轮机油、变压器油、电力设施润滑油、燃料油以及六氟化硫气体。
(二)汽轮机油主要包括汽轮机主机、小机油、EH油、电泵油、密封油、循泵油等等。
(三)变压器油主要包括生产区主变、高变、脱硫变、启备变及其套管,6KV变压器以及电压、电流互感器等等。
(四)SF6气体(断路器开关)。
(五)生产用汽轮机油和其它润滑油包括#32、#46、#150、#680牌号以及EH油(SAE7491d牌号),变压器油主要包括#10、#25、#45牌号,燃料油主要为#0柴油。
(六)各种转机的润滑油脂。
其次条油质监督内容(一)新油到公司必需经发电部化学油务监督人员取样分析合格才能入库,取样须有代表性(GB/T7597-2007.电力用油(变压器油、汽轮机油)取样方法)。
从器材仓库取出,经过验收的油可以直接加入设施。
(二)运行中的油由化学油务监督人员依据第四条(三)款之规定进行定期试验,并依据第四条(一)、(二)款之标准衡量其合格(正常)与否,并准时发送油质报告单,运行及检修人员应据此对相应油样进行处理,油务监督人员应依据有关规定加强跟踪分析,包括增加分析次数和缩短分析周期等等,保证机组平安运行。
油质正常时,只需将油质报告单挂在发电部网页上,07;油质任一指标特别时,需将报告单发给发电部、环保部、燃运部、检修部和设施部相关专业主任及部门主任、副总工程师和副总经理,在油质处理过程中,在厂内能做的检测项目每两天要有跟踪化验报告,需外送的每周要有跟踪化验报告。
运行中汽轮机新油质量标准

≤100 ≤200
起 泡 沫 试 验 mL
250MW及以上
报告
空气释放值
251MW及以上
报告
检验方法 外观目视 GB/T 265 GB/T 267 外观目视 SD/T 313或 DL/T 432
GB/T 264或DL/T 7599
GB/T 11143 GB/T 7605
GB/T 7600或 GB/T 7601
项
目
设备规范
质量标准
外
状
透明
运动粘度(40℃) mm2/s
与新油原始测值偏离≤20%
闪点(开口杯) ℃
与新油原始测值相比不低于15
机械杂质
无
颗
粒
度
250MW以上
NAS 9
酸值 mgKOH/g
未加防锈剂油 加防锈剂油
≤0.2 ≤0.3
液相锈蚀
无锈
破 乳 化 值 min
≤60
水 分 mg/L
200MW及以上 250MW及以下
32
28.835.2
90
46
41.450.6
68
61.274.8
100
90.0110.0
GB 265 GB 1995
倾点(℃)
不高于
-7
-7
-7
-7
-7
-7
-7
-7
-7
-7
-7
-7
GB 3535
闪点(开口)℃ 不低于
180 180 195 195 180 180 195 195 180 180 195 195
运行中汽轮机新油质量标准
项目
优级品
质量标准 一级品
合格品
试验方法
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中华人民共和国国家标准
UDC 621.892.098
∶543.06 电厂用运行中汽轮机油质量标准 GB 7596—87
Quality criteria of turbine oils
in service for power plants
国家标准局1987年-03-26批准 1988年-01-01实施
本标准适用于各部门电力汽轮机、水轮机和调相机所用的各种牌号的矿物汽轮机油和防锈汽轮机油(以下统称汽轮机油)。
在运行过程中,应按本标准监督各项指标并使其符合本标准的规定。
1引用标准
GB 264 石油产品酸值测定法
GB 265 石油产品运动粘度测定法
GB 267 石油产品闪点测定法(开口杯法)
GB 511 石油产品和添加剂机械杂质测定法(重量法)
GB 2537 汽轮机油
GB 7599 运行中变压器油、汽轮机油酸值测定法(BTB法)
GB 7605 运行中汽轮机油破乳化度测定法
SY 1230防锈汽轮机油
YS-21-1 液相锈蚀测定法
YS-25-1 运行油开口杯老化测定法
YS-27-1 油泥析出测定法
2 技术要求
2.1 新汽轮机油的验收,应按GB2537和中国石油化工总公司标准SY1230的质量规定进行。
2.2 运行中汽轮机油的质量标准必须与表1的规定相符。
表1 运行中汽轮机油质量标准
续表 1
注:1)一般情况下外观目视;在必要时,按GB 511测定其含量。
3 常规检验周期和检验项目
3.1 对于运行中汽轮机油,应加强技术管理,建立必要的技术档案,要定期检验并根据具体情况采取预防劣化技术措施。
3.2 常规检验周期和检验项目按表2进行。
3.3 机组大修后,在启动之前,必须对用油按表1所列第1,2,3,4,5,7 项进行检验;添加十二烯基丁二酸(746)或1号防锈复合剂时,应增加第6项检验。
4 关于补油或不同牌号油混合使用的规定
4.1 不同牌号油非不得已不要混合使用。
4.2 混合使用的油,混合前其质量均必须检验合格。
表 2 运行中汽轮机油的常规检验周期和检验项目
注:1)“检验项目”栏内的1,2,…为表1中的技术指标项目序号。
2)机组运行正常,可以适当延长检验周期,但发现汽轮机油中混入水分(或水轮机用油浑浊)时,应增加检验次数,并及时采取措施
4.3 新的或相当于新油质量的不同牌号汽轮机油,如须混合使用时,应按混合油样油的实测粘度值决定是否可用。
4.4 质量已下降到接近运行中油的质量标准下限的汽轮机油,若补加同一牌号的新油或接近新油标准的使用过的油时,必须按YS-27-1预先进行混合油样的油泥析出试验,无沉淀物产生方可混合使用;若补加不同牌号油时,则还需遵守3.3的规定。
4.5 进口油或来源不明的油与不同牌号运行油混合使用时,还应按YS-25-1预先进行混油前及混合油样的老化试验,证实混合油的质量不低于运行中油,方可混合使用。
若两种油都属于新油,其混合油的质量应不低于最差的一种新油,并需符合 3.3的规定,方可混合使用。
附录 A
关于运行中汽轮机油采取防劣化措施的规定
(补充件)
为延长油的使用寿命,应加强对运行中油的维护工作,并至少应采用下述任何一种防劣化措施。
A.1 添加2,6-二叔丁基对甲酚(T501)抗氧化剂
A.1.1 新油、再生油中T501含量应不低于0.3%~0.5%;运行中汽轮机油应不低于
0.15%。
A.1.2 当油中T 501含量低于0.15%时,应进行补加;补加时油的pH值不应低于 5.0。
A.2 安装连续再生装置
A.2.1 其吸附剂的用量应为油量的1%~2%。
A.2.2 漏气、漏水的机组,应添加“746”防锈剂,其添加量为油量的0.02%~ 0.03%。
________________-
附加说明:
本标准由中华人民共和国水利电力部提出,由水利电力部西安热工研究所
技术归口。
本标准由水利电力部西安热工研究所,东北电力试验研究院,浙江、西北
电力试验研究所负责起草。
本标准主要起草人孙桂兰、温念珠、王玉德、王美文、张警钟。
(注:素材和资料部分来自网络,供参考。
请预览后才下载,期待你的好评与关注!)。
