.DH-C石膏缓凝剂
建筑石膏粉生产工艺技术-石膏缓凝剂使用安全

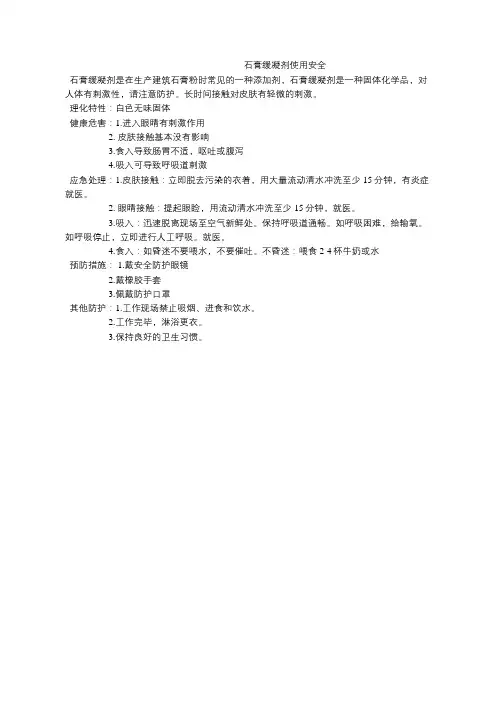

石膏缓凝剂使用安全
石膏缓凝剂是在生产建筑石膏粉时常见的一种添加剂，石膏缓凝剂是一种固体化学品，对人体有刺激性，请注意防护。
长时间接触对皮肤有轻微的刺激。
理化特性：白色无味固体
健康危害：1.进入眼睛有刺激作用
2. 皮肤接触基本没有影响
3.食入导致肠胃不适，呕吐或腹泻
4.吸入可导致呼吸道刺激
应急处理：1.皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗至少15分钟，有炎症就医。
2. 眼睛接触：提起眼睑，用流动清水冲洗至少15分钟，就医。
3.吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医。
4.食入：如昏迷不要喂水，不要催吐。
不昏迷：喂食2-4杯牛奶或水
预防措施： 1.戴安全防护眼镜
2.戴橡胶手套
3.佩戴防护口罩
其他防护：1.工作现场禁止吸烟、进食和饮水。
2.工作完毕，淋浴更衣。
3.保持良好的卫生习惯。
石膏缓凝剂的作用与用途
石膏缓凝剂的作用与用途石膏缓凝剂主要用于粉刷石膏、粘结石膏、石膏腻子、石膏制品等制作的石膏建材，主要是用来降低石膏凝结速度。
类别常用的缓凝剂主要有三类：有机酸及其可溶盐、碱性磷酸盐以及蛋白质类等缓凝剂。
有机酸及其可溶盐类缓凝剂主要有柠檬酸、柠檬酸钠、酒石酸、酒石酸钾、丙烯酸及丙烯酸钠等，其中研究最多，效果最好的是柠檬酸及其盐。
柠檬酸及其盐在掺量很小时即可达到较强的缓凝效果。
磷酸盐类缓凝剂主要有六偏磷酸钠、多聚磷酸钠等。
性能石膏缓凝剂有白色，褐色、呈粉末状、易溶于水。
强度影响1.掺入柠檬酸、多聚磷酸钠、硼砂三种缓凝剂的石膏强度随着掺量的增加而降低，干强和湿强的变化规律和趋势相似。
2.掺入柠檬酸后，石膏试样的干强度和湿强度降低幅度较大。
干抗折强度在其掺量大于O.07%时，急剧降低；干抗压强度在其掺量大于0.05%时，急剧降低；而湿抗折强度几乎是成直线下降，当掺量为0.1%时，模具石膏的湿抗折强度只有0.5MPa。
3.掺入多聚磷酸钠后，模具石膏的强度下降趋势较掺柠檬酸小很多，但是比掺硼砂的下降明显。
4.在缓凝剂掺量相同的情况下，对石膏强度的影响呈现如下规律：硼砂<多聚磷酸钠<柠檬酸，这是和它们对凝结时间的影响顺序相同的。
从对石膏强度的影响来看，硼砂是三种缓凝剂种最合适的缓凝剂；虽然多聚磷酸钠对石膏强度的负面影响较硼砂大，但是在其掺量少的情况下也能用来做缓凝剂。
若用柠檬酸来做缓凝剂，则其掺量应控制在O.03%以下。
使用方法1、在半水石膏中掺量为0.03%－0.5%。
2、随着石膏缓凝剂掺量的增大，凝结时间延长。
3、随着气温的增加，石膏缓凝剂掺量需适当的增大。
4、因石膏的品种及性能不同，石膏缓凝剂的效果可能不同，使用前再决定掺量。
5、用于粉刷石膏时，石膏缓凝剂与0.5%的水泥复掺可有效延长缓凝时间。
石膏缓凝剂主要成分
石膏缓凝剂主要成分
（原创实用版）
目录
1.石膏缓凝剂的定义与作用
2.石膏缓凝剂的主要成分
3.石膏缓凝剂的应用领域
4.石膏缓凝剂的注意事项
正文
石膏缓凝剂是一种常用的建筑材料，主要作用是延缓石膏的凝固时间，以便于施工和提高石膏制品的性能。
石膏缓凝剂的主要成分是硫酸钙（CaSO4·2H2O），它具有良好的缓凝效果，可以使石膏在施工过程中保持较长时间的流动性，从而提高施工效果。
石膏缓凝剂广泛应用于建筑行业，如粉刷石膏、石膏板、石膏雕像等。
除了建筑行业，石膏缓凝剂还应用于医药领域，如制作石膏绷带、石膏枕等。
此外，石膏缓凝剂还具有润敛疮、止血等功效，可以用于治疗疮疡肿毒、湿疹瘙痒、水火烫伤等。
在使用石膏缓凝剂时，应注意以下事项：首先，要根据施工需要选择合适的缓凝剂，例如，对于要求较高的工程，可以选择缓凝效果较好的缓凝剂；其次，要掌握好缓凝剂的添加量，添加过多或过少都会影响石膏的性能；最后，在施工过程中要注意搅拌，使缓凝剂与石膏充分混合，以保证石膏的缓凝效果。
第1页共1页。
石膏缓凝剂
www.186********.cn石膏缓凝剂武汉奥特龙建筑材料公司www.186********.cn产品介绍：本公司自主研发的有机蛋白类高效石膏缓凝剂。
使用本产品具有掺量小，缓凝效果好，石膏的缓凝时间可以任意调节，石膏硬化后的强度损失小。
本产品的粉体流动性好，无论是螺旋搅拌或研磨都能与石膏充分混合和分散。
使用后，粉刷石膏、粘结石膏砂浆等的可操作时间可按需延长一小时至几小时，给施工带来方便，达到降低成本提升效率的目的。
特性：1.物理性能：乳白色或淡黄色细粉末状，无毒无放射元素，微碱性。
2.凝结时间：可延缓建筑石膏凝结时间100分钟以上，缓凝时间可随其增加量而延长，石膏强度不降低。
3.PH值：7-9（20℃ 20%浓度溶液）4.本品不含氯盐，不腐蚀金属，可与各种纤维素，胶粉，淀粉醚相溶。
使用方法：1. 使用时需将选定掺量的该缓凝剂与石膏粉均匀混合或将该缓凝剂完全溶于水，再加入石膏粉。
2. 因各地石膏粉的质量不同，使用的标准和稠度不同，本产品的掺量和效果也就不一样，在使用本产品前需严格的做配比试验，以确定最佳掺量。
3.可广泛应用粉刷石膏、粘结石膏、石膏腻子、预制石膏构件、石膏填缝剂和石膏饰面涂层等领域武汉奥特龙建材公司是专业化的预拌砂浆研发、生产及技术服务厂家，拥有博士硕士组成的科研和技术服务团队和300平方米的科研基地。
其主要产品及服务如下：1.湿拌砂浆稳塑剂粉剂，掺量：0.6-1公斤/立方米，砂浆可操www.186********.cn作时间12-24小时；掺量1.5-2.0公斤/立方米，砂浆可操作时间36-48小时。
2.湿拌砂浆稳塑剂单组份水剂，化成5-8%浓度使用，掺量8-10公斤/立方米，砂浆可操作时间12-24小时；化成12-16%浓度使用，掺量8-10公斤/立方米，砂浆可操作时间36-48小时。
3.湿拌砂浆稳塑剂双组份水剂：增稠保水组份化成4％浓度的水剂，掺量8-10公斤/立方米，保塑时间6小时；缓凝组份化成20％浓度的水剂，掺量1-3公斤/立方米，保塑时间12-24小时。
缓凝剂对建筑石膏物理力学性能的影响_余红发
・13・新型建筑材料4/1999缓凝剂对建筑石膏物理力学性能的影响□余红发1 前 言建筑石膏凝结硬化较快,在使用过程中常采用缓凝剂调整凝结时间。
国外有许多关于建筑石膏缓凝剂的文献报道,何秉煌等在研制粉刷石膏时采用了缓凝剂,并研究了石灰、木质磺酸钙、羟甲基纤维素、柠檬酸等的缓凝效果。
本文系统地研究了无机盐类和有机酸类缓凝剂的作用效果,讨论了它们的缓凝机理。
2 实 验2.1 原料(1)建筑石膏 单一缓凝剂试验采用乐都县石膏建材厂生产的建筑石膏,其性能见表1。
表1 建筑石膏的性能900孔筛筛余(%)标稠需水量(%)初凝(min )终凝(min )干抗压强度(MPa )干抗折强度(MPa )5.8675109.33.0 复合缓凝剂试验采用乐都二水石膏在165℃、12.5h 下制备并经7d 陈化的建筑石膏,其标准稠度需水量65%,初凝时间9min ,终凝时间18.5min ,干燥抗压强度16.5MPa 。
两种建筑石膏均以β-CaSO 4・1/2H 2O 为主。
(2)无机盐类缓凝剂 采用化学纯磷酸二氢铵、磷酸一氢钙、焦磷酸钠、硼酸和硼砂。
(3)有机酸类缓凝剂 采用化学纯柠檬酸、柠檬酸钠、酒石酸和DL -苹果酸。
2.2 试验方法缓凝剂掺量按外掺法计算,预先溶解在拌和水中。
试验时固定建筑石膏的用水量。
在规定操作时间内制成均匀的石膏浆,测定其凝结时间。
强度试验时,单一缓凝剂试验制成40mm ×40mm ×160mm 试件,复合缓凝剂试验制成20mm ×20mm ×20mm 试件。
其余执行G B 9776-88《建筑石膏》标准。
3 结果与讨论3.1 缓凝剂对建筑石膏凝结时间的影响不同缓凝剂对建筑石膏凝结时间的影响,见图1。
图1 缓凝剂对建筑石膏凝结时间的影响+-初凝;O -终凝;1-柠檬酸;2-焦磷酸钠;3-柠檬酸钠;4-DL -苹果酸;5-磷酸一氢钙;6-硼酸;7-磷酸二氢铵;8-硼砂建筑石膏与胶凝材料摘要:研究了有机和无机缓凝剂对建筑石膏的缓凝效果及力学性能的影响,分析其各自的缓凝机理。
一种石膏缓凝剂的制备方法及其应用[发明专利]
![一种石膏缓凝剂的制备方法及其应用[发明专利]](https://img.taocdn.com/s3/m/a35f090b366baf1ffc4ffe4733687e21af45ff96.png)
(10)申请公布号 (43)申请公布日 2014.08.13C N 103979819A (21)申请号 201410215136.4(22)申请日 2014.05.21C04B 24/12(2006.01)C08G 73/10(2006.01)C04B 103/22(2006.01)(71)申请人北京建筑材料科学研究总院有限公司地址100041 北京市石景山区金顶北路69号院申请人北京金隅股份有限公司(72)发明人战佳宇 李万民 郝利炜 顾军杜春杰(74)专利代理机构北京国林贸知识产权代理有限公司 11001代理人李桂玲 杜国庆(54)发明名称一种石膏缓凝剂的制备方法及其应用(57)摘要本发明公开了一种石膏缓凝剂的制备方法及其应用，所述石膏缓凝剂是由二酸或酸酐物质与含氨类物质或L-天冬氨酸制备而成，将所述制备方法获得的缓凝剂加入石膏中，用于延长石膏建筑材料的凝结时间，减少石膏硬化体的强度损失。
该缓凝剂是一种水溶性的氨基酸可降解聚合物，具有非常好的生物降解性，是绿色环保聚合物材料。
缓凝剂分子结构中含有大量羧基、羰基、酰基等基团，这些基团能够与Ca 2+形成络合物，降低石膏的溶解速度、限制Ca 2+向石膏晶体的扩散，阻碍石膏颗粒的水化，从而实现其缓凝作用。
同时，减少了由于高水膏比引起的石膏孔结构劣化而造成的强度损失。
(51)Int.Cl.权利要求书2页 说明书7页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书2页 说明书7页(10)申请公布号CN 103979819 A1.一种石膏缓凝剂制备方法，其特征在于，所述石膏缓凝剂是由二酸或酸酐物质与含氨类物质制备而成，所述二酸或酸酐:含氨类物质的摩尔比是1:1～1:1.5；所述二酸或酸酐物质包括马来酸酐或马来酸或富马酸；所述含氨类物质包括碳酸铵或碳酸氢铵或氨水；所述制备方法具体步骤是：第一步：制备石膏缓凝剂中间产物将二酸或酸酐:含氨类物质以1:1～1:1.5的摩尔比在50～80℃温度下反应1～2小时，然后升温至150～190℃温度下反应10～60min，冷却至室温，形成中间产物；第二步：制备石膏缓凝剂a. 缓凝剂水溶液的制备：取中间产物，加入氢氧化钠溶液水解0.5～2小时形成水解溶液，用盐酸调节水解溶液pH值至5～6，得到缓凝剂水溶液；b. 缓凝剂粉末的制备：向缓凝剂水溶液中加入5～8倍体积的无水乙醇，将缓凝剂沉淀，再经真空过滤、105℃干燥2小时、研磨工序得到缓凝剂粉末；其中：a步骤中加入氢氧化钠溶液的比例是每克中间产物加2～3ml氢氧化钠溶液，氢氧化钠溶液浓度是14%。
.DH-C石膏缓凝剂
DH-C石膏缓凝剂DH系列石膏缓凝剂是我公司研制的新型高效蛋白类复合石膏缓凝剂，是目前缓凝剂的最佳配方，掺量小效果佳，而且价格低廉，损失率低，并可据用户要求任意调节缓凝时间，同时对有些石膏粉还可以增加强度。
一、产品的主要性能及特点：1、物理性能：细粉末状，呈微棕色(DH-A)和白色(DH-B&DH-C)两种，其中后者无味。
两种均无毒物放射元素,非易燃易爆，微碱性。
2、凝结时间：可延缓建筑石膏初终凝时间60分以上。
缓凝时间是随着其掺加量而延长，最佳掺加量为0.1－0.3％。
3、ＰＨ值：（２０℃、２０％溶液）ＰＨ值为７－９4、本产品适用性强,可以在天然石膏和化学石膏中掺加使用5、相溶性：产品不含有氯盐与保水剂等添加剂,相溶性好。
6、本产品注意防潮，以免结块。
二、使用方法：1、使用时须将选定掺量的该缓凝剂与石膏粉均匀混合或将该缓凝剂完全溶于水，再加入石膏粉。
2、因各地石膏粉的质量不同，使用的标准和稠度不同,本产品的掺加量和效果也就不一样。
在使用本产品前需严格地做配比试验，以确定最佳掺加量。
3、我公司还可以根据各地不同的石膏粉来调节缓凝剂的配方，以求达到用户的满意三、使用范围及掺加量：1、粉刷石膏、粘结石膏、嵌缝石膏、石膏腻子掺量： 0.1－0.3％；2、石膏砌块和陶瓷模型、石膏板用石膏粉的掺加量为0.05－0.15％添加量基本遵循以下规律（此规律适用夏天，冬天减至夏天用量的2/3－1/2就可）：如果你的石膏粉空白初凝时间为10分钟,每添加0.1%的量,C型可延缓时间30+10=40分钟，加0.2%C型可延缓时间60+10=70分钟，加0.25%C型可延缓时间75+10=85分钟（,每添加0.1%的量,C型可延缓时间初凝时间的3倍加10分钟，加0.2%C型可延缓时间是初凝时间的6倍加10分钟，加0.25%C型可延缓时间是初凝时间的7.5倍加10分钟）四、包装：双层塑料密封包装（25kg/袋）。
高性能石膏缓凝剂[发明专利]
![高性能石膏缓凝剂[发明专利]](https://img.taocdn.com/s3/m/f288d4f62dc58bd63186bceb19e8b8f67d1cef44.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810595716.9(22)申请日 2018.06.11(71)申请人 徐州市贾汪区怀强工贸有限公司地址 221000 江苏省徐州市江苏徐州工业园区徐州大道北创业园A5办公楼(72)发明人 庄怀强 (51)Int.Cl.C04B 24/26(2006.01)C08F 220/18(2006.01)C08F 212/08(2006.01)C08F 222/14(2006.01)C04B 103/22(2006.01)(54)发明名称高性能石膏缓凝剂(57)摘要一种高性能石膏缓凝剂，包括骨胶原蛋白、方解石粉、柠檬酸和激发剂，所述缓凝剂的配方组成包括：以重量份计，骨胶原蛋白50-70份、方解石粉2-6份、柠檬酸10-20份、激发剂2-5份，还10-20份纳米碳酸钙，包括乳液10-30份。
该缓凝剂能够有效提高石膏长期性能。
权利要求书1页 说明书2页CN 108751772 A 2018.11.06C N 108751772A1.一种高性能石膏缓凝剂，包括骨胶原蛋白、方解石粉、柠檬酸和激发剂，所述缓凝剂的配方组成包括：以重量份计，骨胶原蛋白50-70份、方解石粉2-6份、柠檬酸10-20份、激发剂2-5份，其特征在于，还包括10-20份纳米碳酸钙，还包括乳液10-30份，其制备方法如下：(1)聚(丙烯酸丁酯-苯乙烯)种子乳液的制备：按质量比0.15～0.25：0.03～0.05：0.001～0.003：0.004～0.006：0.001～0.003：0.001～0.003：1称取丙烯酸丁酯、苯乙烯、十二烷基硫酸钠、OP -10、乙二醇二甲基丙烯酸酯、甲基丙烯酸丙酯及去离子水，加入反应瓶，搅拌中升温至80℃，恒温搅拌20-30min，称取引发剂过硫酸钾KPS，KPS的用量为水的0.006～0.008倍，加入到反应瓶中，80℃搅拌10-15min得到种子乳液；(2)聚(丙烯酸丁酯-苯乙烯)乳液的制备，按照步骤(1)所述的比例称取原料，量扩大到步骤(1)的8-10倍，将丙烯酸丁酯、苯乙烯、十二烷基硫酸钠、OP -10、乙二醇二甲基丙烯酸酯、甲基丙烯酸丙酯及去离子水配制成预乳液，将预乳液缓慢滴加到所制备的种子乳液中，加入引发剂KPS引发反应，80℃搅拌反应2±0.1h，得到聚(丙烯酸丁酯-苯乙烯)乳液；(3)将甲基丙烯酸甲酯滴加到步骤(2)中所制备的乳液中，称取引发剂KPS加入引发反应，80℃反应30-35min，即可得到聚(丙烯酸丁酯-苯乙烯)/聚甲基丙烯酸甲酯核壳乳液；甲基丙烯酸甲酯的用量为上述丙烯酸丁酯总量的0.3～0.5倍，KPS的用量为甲基丙烯酸甲酯用量的0.02～0.04倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DH-C石膏缓凝剂
DH系列石膏缓凝剂是我公司研制的新型高效蛋白类复合石膏缓凝剂，是目前缓凝剂的最佳配方，掺量小效果佳，而且价格低廉，损失率低，并可据用户要求任意调节缓凝时间，同时对有些石膏粉还可以增加强度。
一、产品的主要性能及特点：
1、物理性能：细粉末状，呈微棕色(DH-A)和白色(DH-B&DH-C)两种，其中后者无味。
两种均无毒物放射元素,非易燃易爆，微碱性。
2、凝结时间：可延缓建筑石膏初终凝时间60分以上。
缓凝时间是随着其掺加量而延长，最佳掺加量为0.1－0.3％。
3、ＰＨ值：（２０℃、２０％溶液）ＰＨ值为７－９
4、本产品适用性强,可以在天然石膏和化学石膏中掺加使用
5、相溶性：产品不含有氯盐与保水剂等添加剂,相溶性好。
6、本产品注意防潮，以免结块。
二、使用方法：
1、使用时须将选定掺量的该缓凝剂与石膏粉均匀混合或将该缓凝剂完全溶于水，再加入石膏粉。
2、因各地石膏粉的质量不同，使用的标准和稠度不同,本产品的掺加量和效果也就不一样。
在使用本产品前需严格地做配比试验，以确定最佳掺加量。
3、我公司还可以根据各地不同的石膏粉来调节缓凝剂的配方，以求达到用户的满意
三、使用范围及掺加量：
1、粉刷石膏、粘结石膏、嵌缝石膏、石膏腻子掺量： 0.1－0.3％；
2、石膏砌块和陶瓷模型、石膏板用石膏粉的掺加量为0.05－0.15％
添加量基本遵循以下规律（此规律适用夏天，冬天减至夏天用量的2/3－1/2就可）：如果你的石膏粉空白初凝时间为10分钟,
每添加0.1%的量,C型可延缓时间30+10=40分钟，加0.2%C型可延缓时间60+10=70分钟，加0.25%C型可延缓时间75+10=85分钟（,每添加0.1%的量,C型可延缓时间初凝时间的3倍加10分钟，加0.2%C型可延缓时间是初凝时间的6倍加10分钟，加0.25%C型可延缓时间是初凝时间的7.5倍加10分钟）
四、包装：双层塑料密封包装（25kg/袋）。
