玻璃钢冷却塔结构设计范

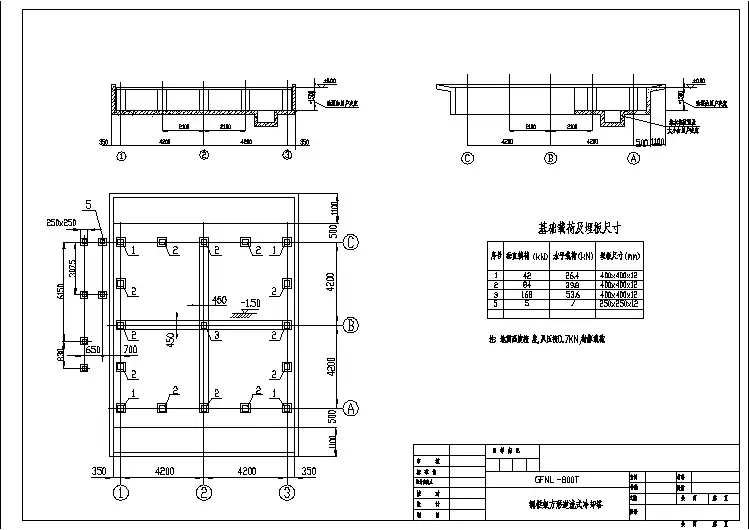

经典大型玻璃钢冷却塔基础设计CAD布置图

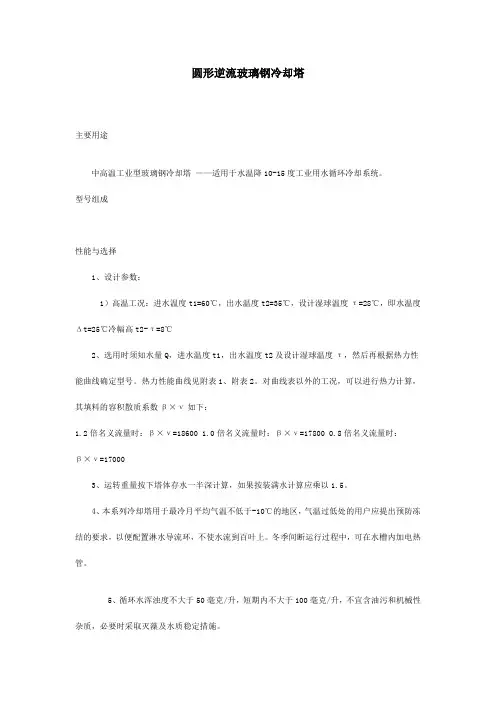

圆形逆流玻璃钢冷却塔
圆形逆流玻璃钢冷却塔主要用途中高温工业型玻璃钢冷却塔——适用于水温降10-15度工业用水循环冷却系统。
型号组成性能与选择1、设计参数：1）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。
热力性能曲线见附表1、附表2。
对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=170003、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。
4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。
冬季间断运行过程中，可在水槽内加电热管。
5、循环水浑浊度不大于50毫克/升，短期内不大于100毫克/升，不宜含油污和机械性杂质，必要时采取灭藻及水质稳定措施。
6、适用水温不超过60℃，如超过可在订货时说明，本厂从选材上加以解决。
如需阻燃型冷却塔，请在订货时说明，本厂可以满足要求。
7、布水管按名义流量开孔，如实际流量与名义流量相差±15%以上，用户订货时应予以说明。
8、进水管水压大约为2-5米水柱，设计时不要压力过高，否则会产生飘水现象。
9、电机、风机均配套供应，需本厂派员现场安装或技术指导，另加收费用。
10、当用户需要在冷却塔下塔体直接吸水时，需安装“自动给水管”、“急速给水管”“排污管”“溢流管”，订货时需特别提出。
逆流式玻璃钢冷却塔
腾翔逆流式玻璃钢冷却塔逆流式玻璃钢冷却塔说明：1、标准设计工况：干球温度31.5℃，湿球温度28℃，大气压力99400Pa，进水温度42℃，出水温度32℃；2、层叠式高效圆塔专用填料的选用，使该类冷却塔达到结构紧凑，占地面积小、布置灵活方便的设计目的；3、采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片，使用该类冷却塔具有节能、低噪的显著特点；4、超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；5、大量高强FRP结构件在该类冷却塔上的应用使其具有防腐性能优良，使用寿命长的明显优点；6、小型冷却塔采用旋转式布水系统，结构简单、布水均匀，进一步提高冷却塔热力性能，大型冷却塔采用固定布水系统，进一步提高塔体的稳定性能；7、旋转式布水系统设置挡水板装置，固定式布水系统设置收水器装置，使冷却塔的飘水损失降至0.01%以内；8、腾翔圆塔结构本身赋予其良好的抗风压性能，特别适用于沿海台风地区使用，该类冷却塔设计抗风能力达0.75KN/m2；9、体积小、重量轻、结构简单，安装维护极为简捷方便；逆流式玻璃钢冷却塔结构特点:1、根据空气动力学原理，采用自然流线型设计，风阻最小、结构精巧、组装方便、坚固耐用，冷却效果好。
2、塔体采用优质玻璃钢制作而成，表面采用进口胶衣，色种内含UVS光稳定剂，具有耐腐蚀、抗老化、鲜艳光洁、不褪色。
3、采用冷却塔专用电机和风机，具有塔机匹配合理，风量大、能耗低、噪音小，运转平稳、寿命长。
4、布水系统配水均匀，供水压力低，流量大，压头损失小。
5、填料经西安热工测试中心测试，具有水的再分布均匀，亲水性好，风阻小，耐高温、抗低温等的优良性能。
6、钢支架采用先进的镀锌工艺，外加二道防腐油漆，防腐能力特强，使用寿命更长。
7、冷却塔底盘可作集水盘用，并配有自动、手动布水、溢流、排污等装置。
可作闭式循环水池使用，无需另设水池。
8、静音型系列冷却塔采用独特的降噪技术，居国内领先水平。
2000T玻璃钢冷却塔技术方案
中空水分散玻璃钢冷却塔ZKFS-2000技术方案成都富华远泰实业有限责任公司2012年07月目录一、总述 (3)二、设备特性概述 (3)三、中空水分散冷却塔和传统填料塔的区别 (3)四、中空水分散冷却塔冷却原理 (4)五、中空水分散冷却塔的优点（同比填料塔） (4)六、冷却塔部件说明 (6)七、ZKFS -2000冷却塔主要性能汇总表 (8)八、ZKFS-2000钢结构冷却塔供货范围 (8)一、总述根据贵方工况要求，循环水量及温降差。
我公司选择的型号为ZKFS-2000，采用多风机形式。
无积水盘，需方须自制水池。
二、设备特性概述中空水分散冷却塔是借鉴、总结国内外各种循环水冷却处理设备的基础上，采用全新的理论和崭新的思维方式，经过多年研究、开发、生产的节能、环保型高新技术产品。
因其冷却温差大、处理水量大、节能效果显著、运行维护费用低运行稳定可靠、使用寿命长、安全环保等优点深受用户青睐。
已在石化、化工、化纤、冶金、轻工电力、制药和暖通空调等领域广泛使用。
以迅猛之势取代传统的填料冷却塔。
中空水分散冷却塔的广泛使用是循环水处理技术革命性突破，是传统“膜理论”向“分散理论”改变的重大实践取得的巨大成果。
在全国贰千多座塔的运行结果充分证明其运行稳定可靠，冷却温差长期稳定，运行维护费用不到传统填料塔5%等特有优势。
是迄今为止国内外最先进可靠、节能环保效果显著、投资最省的循环水冷却设备。
三、中空水分散冷却塔和传统填料塔的区别中空水分散冷却塔采用低压高效水分散装置（装置使用压力仅为0.03～0.05Mpa）把水分散，同冷空气接触冷却，把填料和布水装置去掉，使塔成为一座空塔，结构大大简化，旧塔也可进行改造。
塔取消填料和布水装置后，将水分散装置均匀布置在塔中，水分散方向同冷空气旋进方向逆向，水在塔中流向始终同冷空气旋转方向相逆，水在塔中有顺向、悬浮、逆向冷却三个过程。
水分散冷却塔是通过水分散装置将水分散成细颗粒，使冷空气和水的微粒均匀碰撞接触。

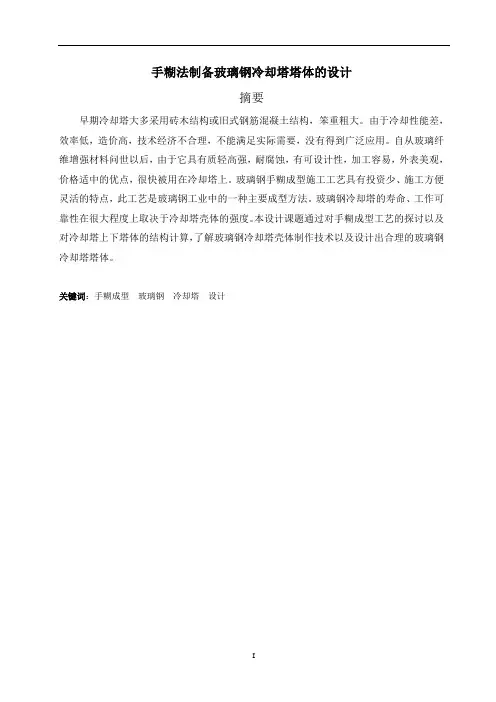

手糊法制备玻璃钢冷却塔塔体的设计
手糊法制备玻璃钢冷却塔塔体的设计摘要早期冷却塔大多采用砖木结构或旧式钢筋混凝土结构，笨重粗大。
由于冷却性能差，效率低，造价高，技术经济不合理，不能满足实际需要，没有得到广泛应用。
自从玻璃纤维增强材料问世以后，由于它具有质轻高强，耐腐蚀，有可设计性，加工容易，外表美观，价格适中的优点，很快被用在冷却塔上。
玻璃钢手糊成型施工工艺具有投资少、施工方便灵活的特点，此工艺是玻璃钢工业中的一种主要成型方法。
玻璃钢冷却塔的寿命、工作可靠性在很大程度上取决于冷却塔壳体的强度。
本设计课题通过对手糊成型工艺的探讨以及对冷却塔上下塔体的结构计算，了解玻璃钢冷却塔壳体制作技术以及设计出合理的玻璃钢冷却塔塔体。
关键词：手糊成型玻璃钢冷却塔设计I摘要The design of cooling tower of glass fiber reinforced plastics prepared byhand lay-up moldingAbstractMost of the early cooling towers prepared by brick-wood structure and old reinforced concrete structures，they are ponderosity and coarse. Due to the poor cooling performance，low efficiency，high cost，unreasonable technical economy，they can’t meet actual needs, and can’t be widely used. Since the glass-fiber-reinforced materials came out，they are soon used to produce cooling tower because of the advantages such as light weight, high strength, corrosion resistance，designable，easy processing，aesthetic appearance and medium price. The construction process of fiber glass reinforced plastics (FRP) hand paste has more characteristics，such as less investment，convenient construction and flexibility. This process is a mainly kind of FRP industry molding methods. The life and the working reliability of FRP depend largely on the strength of the cooling tower shell. By the discussion of the hand lay-up molding techniques and the structure calculation of cooling tower body, we understand preparation technology of FRP cooling tower，and then we can design reasonable FRP cooling tower body.Key Words：Hand lay-up molding; FRP; Cooling tower; DesignII目录摘要 (I)Abstract (II)第一章文献综述 (1)1.1 引言 (1)1.2 树脂基复合材料成型工艺简介 (1)1.3 玻璃钢手糊工艺的特点和用途 (2)1.3.1玻璃钢手糊成型施工工艺 (2)1.3.2手糊工艺的用途 (3)1.4 玻璃钢冷却塔的介绍 (3)1.5 冷却塔的分类 (4)1.6冷却塔塔体结构材料分析 (4)1.6.1木结构 (4)1.6.2混凝土结构 (5)1.6.3钢结构 (5)1.6.4全玻璃钢结构 (6)1.6.5混合结构 (6)1.6.6综合比较 (7)第二章设计目的及流程 (8)2.1 设计目的 (8)2.2 工艺流程及原料选择 (8)2.2.1玻璃钢冷却塔塔体成型工艺设计 (8)2.2.2 冷却塔塔体手糊成型工艺 (10)第三章设计过程 (13)3.1 塔体结构分析及设计 (13)3.2 强度计算及工艺铺层设计 (14)3.2.1 上塔玻璃钢壳体结构设计 (14)3.2.2 下塔体水槽强度核算 ··············································错误!未定义书签。
(完整版)冷却塔技术参数样本
1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。
1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验，引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备，对测试数据进行全面综合处理，参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数 xv，选择最佳的水气比，最佳截面水负荷，截面气负荷和填料的高度范围以确定填料体积，并以流体力学、空气动力学、材料学、建筑学等多种学科观点，综合设计塔的外型与结构，根据测试计算通风阻力，参考风机特性曲线和对测试数据进行优化，选择符合风量和噪音要求的风机和匹配的电机，使冷效、能耗、噪音达到一个优化的系统设计效果。
B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC多层片构成，厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。
一般冷却塔产品填料均采用竖直放置，且无明显收水端。
参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A、B、C、D、E、F这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C、D、E、F、G这5个区域，A、B两区无水。
那么按照一般冷却塔的做法，用，而有水的G区却又没有填料。
马利的工程师们对这个问题进行了深入的研究，在千百次的实验之后，提出了冷却塔填料倾斜悬挂式安装的方案，在马利冷却塔当中C、D、E、F、G区充满填料，A、B两区无填料，而倾斜的角度又根据不同的塔型有十分严格的要求，这种方法有效地解决了进风面下端“无水区”问题，且填料带有明显的收水端，克服了竖直放置填料的缺点。
玻璃钢冷却塔技术方案
—型方型逆流式 玻璃钢冷却塔公司技术方案冷却塔技术方案一、设备概述型方型逆流式冷却塔是按相似理论并引进国内外先先进的塔体结构和塔芯材料进行优化完善，而开发设计的钢结构冷却塔，塔体部分是采用型钢、槽钢、角钢等组成的钢框架结构，并采取了可靠的抗渗、抗融冻和防腐措施。
配水系统采用下喷式布水，风机选用LF77优质玻璃钢轴流风机，配90kw电机。
塔设一检修梯至塔顶，以方便塔顶设备的正常维护管理。
该型塔各部尺寸符合空气动力学原理，空气流畅通顺完善，整塔阻力小。
同时，通过采取先进可靠的稳压措施，保证配水均匀。
均匀的配水和合理的气动流线相结合，保证冷却塔具有良好的冷却性能。
一、冷却塔设计参数及主要技术数据（一）使用条件1.适用于炼油、石油化工、化纤、化工、电力、冶金等工业的循坏冷却水。
2•循环冷却水质应符合“工业循环冷却水处理设计规范”规定。
3.风压值65kg/n?。
（二）气象条件干球温度6=31.5 °C湿球温度T=25 °C人气压力P=1003.4bar（一）工艺条件及设计参数三、货物设计制作验收标准1.Q/HO.J02.0M998冷却塔设计规范3.GB50050-95 工业循环冷却水处理设计规范4.SHJ16-90 石油化工企业循坏水场设计规范5.GB50009-2001 建筑抗震设计规范6.SH303 1-1997 石油化工逆流式机械通风冷却塔结构设计规范7.GB7190.1-2008 中小型玻璃纤维增强塑料冷却塔8.GB7190.2-2008 大型玻璃纤维增强塑料冷却塔9.B8609-1987 机力通风式冷却塔性能试验方法（JIS标准）10.CD80A1-83 机力通风冷却塔测试规范11.GB1446-83 纤维增强塑料性能试验方法总则12.GB8237-87 玻璃纤维增强塑料（玻璃钢）用液体不饱和聚脂树脂13.GB1449-83 玻璃纤维增强塑料弯曲性能试验方法14.GB3854-83玻璃纤维增强塑料巴氏（巴柯氏）性能试验方法15.JC176-80 玻璃纤维制品试验方法16.JCT281-94 无碱玻璃纤维无捻粗纱17.JCT287-94 中碱玻璃纤维无捻粗纱18.DLfT742-2001冷却塔塑料部件技术条件19.GB/T2406-93 塑料燃烧性能试验方法一氧指数法20.GBJ17-88 钢结构设计规范四、冷却塔技术要求（一）塔型结构2.GBJ50-83 循环水处理设计规范该塔为机械通风逆流式冷却塔，塔体框架为钢结构，立柱为钢管，主梁为槽钢，风筒、壁、隔板、配水管为玻璃钢材质，塔内金属部件采用镀锌后刷漆防腐处理。
方形横流式玻璃钢冷却塔.
3
•
4
结构特点
• （1） 侧板：玻璃钢材质，表面光洁美观，耐腐 蚀，防老化。 （2） 填料：为改性聚氯乙 烯双向点波片，热力性能好，气流阻力小，刚性 好，耐热75℃、耐寒、阻燃。 （3） 风机 和电机：清华大学设计的低噪声风机和电机，噪 声低，动压低,风量大,效率高。 （4） 皮 带减速机：为冷却塔专门设计的减速机，配新型 的强力三角带，寿命长，噪声低。
8
• 3、SCT系列紧凑型超低噪声横流组装式冷却塔, 这是我厂精心设计制作的新一代横流冷却塔,与 CDBHZ系列超低噪声横流冷却塔相比具有以下优 点：1）占地面积小、易组装，可以根据主机负 荷大小，灵活调节开机台数，达到节能目的；2） 噪音低，采用低噪声电机，风扇加装消音导风罩， 增加风量，减少风声，重力式散水设计,水流速 度缓慢，散水均匀，无水滴声，噪音更低；3） 易保养，由于该塔为组合式设计，可在开机情况 下维修保养，清洗填料更便捷 。
方形横流式玻璃钢冷却塔ቤተ መጻሕፍቲ ባይዱ
方形横流式玻璃 • 钢冷却塔 采用两
侧进风，靠顶部的 风机，使空气经由 塔两侧的填料，与 热水进行介质交换， 湿热空气再排向塔 外。
2
介 绍
• 填料采用两面有凸点的点波片,通过安装头使点 波片粘结成整体,以提高刚性，两面的凸点还可 避免直接滴水,因此提高了水膜形成能力，填料 尾部设有收水措施。
9
6
•
7
主要用途
• 1、BHZ系列分DBHZ低噪声型和CDBHZ超低噪声型 两种,特点是气流速度小,噪声很小,耗能小,适用 于噪声要求严格的地点使用。单塔冷却水量分别 为80,100,125,150,175,200m3/h，(6×200m3/h)。 参数表中超过200m3/h都是数台组装,在风机电机 栏内有台数的标准。 2、BHL系列分DBHL低 噪声型、CDBHL超低噪声型、GBHL中高温水降工 业型三种。特点是气流速度小，噪声略高于组装 式塔，但低于逆流塔，占地面积小。单塔冷却水 量为300、500、700，200m3/h，也能并联使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章概述
随着工业和民用需水量的越来越多，循环使用水资源成为一项有效的节水措施，世界各国都在竞相发展各种类型的冷却塔，以往的冷却塔都采用木‘钢’和钢筋混凝土结构，但木材易腐蚀，资源少，浪费大，很早就淘汰了，钢筋结构冷却塔的围护钢板容易生锈，至令没有找到好的维护方法：钢筋混凝土的耐久性显然好些，但其存在建造周期长，模板耗量大，占地面积大，施工困难，投资高等缺点，因此，研究新结构材料冷却塔便成为节水工程中的一个大热点。
玻璃钢具有耐腐蚀，强度高，质量轻，易成型及性能可以根据使用条件进行设计等优点，用来制作冷却塔可以使塔体小、占地面积小、耗电低、造型美观、冷效高、耐腐蚀、使用寿命长及安装方便和造价低等。
很好的解决了冷却塔技术中的一系列难题，从而实现了工厂化生产，现场快速安装，大大缩短了冷却塔的建造周期。
玻璃钢冷却塔，钢筋混凝土冷却塔和木结构冷却塔的比较[1]。
表1-1 玻璃钢冷却塔与其他材质冷却塔的比较
表1-1充分说明了玻璃钢冷却塔的优越性。
目前我过循环水量在1000m3/h以内机械通风塔，几乎全部被玻璃钢冷却塔代替；就是循环水量在2000-4000m3/h的大型钢筋混凝土冷却塔也开始被玻璃钢冷却塔所取代。
目前国内外对玻璃钢冷却塔的研究，主要集中在以下几个方面。
（1）进一步提高冷却塔的冷却效率主要研究开发动力消耗少、热力性能高的冷却塔。
（2）改进风机叶片采用变速电机提高风机效率，降低能耗。
（3）研究超低噪声冷却塔，降低噪声污染，改善居住环境。
（4）研究新型高效收水技术，解决飘水问题，控制环境污染。
（5）研究高效亲水材料，提高热交换效率。
（6）开发高效水质稳定剂，提高水稳效果。
（7）加强冷却塔支撑结构的防腐和稳定研究，提高冷却塔的使用寿命。
（8）加强冷却塔的基础理论研究，寻求新的高效冷却途径。
消除大气污染，回收能源。
第二章玻璃钢冷却塔的分类及其主要性能
2.1 玻璃钢冷却的工作原理
冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。
基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自配水系统洒入塔内。
当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的[2]。
圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的配水系统内，通过布水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。
从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。
但是，水向空气中的蒸发不会无休止地进行下去。
当与水
接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。
蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。
由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。
2.2 玻璃钢冷却塔的分类
⒈按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。
⒉按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
⒊按热水和空气的流动方向分有逆流式冷却塔、横流（交流）式冷却塔、混流式冷却塔。
⒋按用途分一般空调用冷却塔、工业用冷却塔、高温型冷却塔。
⒌按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。
⒍其他如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等。
根据水和空气的相对流动方向，冷却塔分为逆流式、横流式、横逆流混合式和喷射型4种。
前两种形式技术成熟、安全可靠、国家已有标准颁发，因此应用最广。
逆流塔和横流塔的优缺点比较如下：
①逆流塔控制冷却水温比较准确；横流塔受气温影响又较逆
流塔大、风机效率比逆流塔低。
因此，在不受场地条件限制的情况下，最好选用逆流塔。
②当采用多台塔并联使用时，横流塔比逆流塔具有占地少的
优点。
③在热工性能相同的条件下，横流塔填料用量大，但清洗方
便。
④在逆流塔中，玻璃钢壳体可以作为受力结构，承担塔体上
部载荷。
但在横流塔中，玻璃钢壳体结构则只起围护作用。
因此，前者较能发挥玻璃钢的强度作用。
2.3 玻璃钢冷却塔的主要性能
冷却塔的性能主要有热力性能、噪声、耗电比、飘水率和填料性能等。
(1)热力性能根据国家标准GB7190.1-1997,中小型玻璃钢冷却
塔的标准设计工况如表2-1
注：表中符号的含义B-标准型；D-低噪声型；C-超低噪声型；G-工业型。
(2)噪声
噪声是环境保护方面的要求。
中、大、小型冷却塔的噪声指标，国家标准规定不能超过表2-2
（3）耗电比
冷却塔的耗电比是指实测风机电机的输入功率与实测冷却水之比。
大型冷却塔的实测电耗比不大于0.055Kw ；中小型工业冷却塔的耗电比不大于0.06Kw 。
（4）飘水率飘水率为单位时间内冷却塔风筒飘出的水量（Kg/h）与进入冷却塔水量（kg/h）之比。
