实验七 用三线摆法测定物体的转动惯量

转动惯量是刚体转动惯性大小的量度,是表征刚体特性的一个物理量。转动惯量的大小除与物体质量有关外,还与转轴的位置和质量分布(即形状、大小和密度)有关。如果刚体形状简单,且质量分布均匀,可直接计算出它绕特定轴的转动惯量。但在工程实践中,我们常碰到大量形状复杂、且质量分布不均匀刚体,理论计算将极为复杂,通常采用实验方法来测定。 转动惯量的测量,一般都是使刚体以一定的形式运动。通过表征这种运动特征的物理量与转动惯量之间的关系,进行转换测量。测量刚体转动惯量的方法有多种,三线摆法是具有较好物理思想的实验方法,它具有设备简单、直观、测试方便等优点。

一 实 验 目 的

(1)学会用三线摆测定物体的转动惯量。 (2)学会用秒表测量周期运动的周期。 (3)验证转动惯量的平行轴定理。

二 实 验 原 理

图1是三线摆实验装置的示意图。上、下圆盘均处于水平,悬挂在横梁上。三个对称分布的等长悬线将两圆盘相连。上圆盘固定,下圆盘可绕中心轴O O '作扭摆运动。当下盘转动角度很小,且略去空气阻力时,扭摆的运动可近似看作简谐运动。根据能量守恒定律和刚体转动定律均可以导出物体绕中心轴O O '的转动惯量(推导过程见本实验附录)。

2

2

004T H gRr m I π=

(1)

式中各物理量的意义如下:0m 为下盘的质量;r 、R 分别为上下悬点离各自圆盘中心的距离;0

H 为平衡时上下盘间的垂直距离;T 0为下盘作简谐运动的周期,g 为重力加速度(在杭州地区g =9.793m/s 2

)。

将质量为m 的待测物体放在下盘上,并使待测刚体的转轴与O O '轴重合。测出此时下盘运动周期1T 和上下圆盘间的垂直距离H 。同理可求得待测刚体和下圆盘对中心转轴O O '轴的总转动惯量为:

2

1

2

014)(T H

gRr

m m I π+=

(2)

如不计因重量变化而引起的悬线伸长, 则有0

H H ≈。那么,待测物体绕中心轴O O '的转动惯量为:

])[(42

002

102

01T m T m m H

gRr I I I -+π=

-= (3)

因此,通过长度、质量和时间的测量,便可求出刚体绕某轴的转动惯量。

用三线摆法还可以验证平行轴定理。若质量为m 的物体绕过其质心轴的转动惯量为c I ,当转轴平行移动距离x 时(如图2所示),则此物体对新轴O O '的转动惯量为2

'

mx I I c

oo +=。这一结论称为转动惯量的平行轴定理。

实验时将质量均为m',形状和质量分布完全相同的两个圆柱体对称地放置在下圆盘上(下盘有对称的两排小孔)。按同样的方法,测出两小圆柱体和下盘绕中心轴O O '的转动周期x

T ,则可求出每个柱体对中心转轴O O '的转动惯量:

??

?

???-π+=

022

04)'2(21I T H gRr m m I x x

(4)

如果测出小圆柱中心与下圆盘中心之间的距离x 以及小圆柱体的半径x R ,则由平行轴定理可求得

2

2

2

1x

x m'R m'x

I'+

= (5)

比较x I 与x I'的大小,可验证平行轴定理。

三 实 验 仪 器

三线摆(包含米尺、游标卡尺、物理天平以及待测物体)和秒表。

四 实 验 内 容

1.测定圆环对通过其质心且垂直于环面轴的转动惯量

(1)调整底座水平:调整底座上的三个螺钉旋钮,直至底板上水准仪中的水泡位于正中间。 (2)调整下盘水平:调整上圆盘上的三个旋钮(调整悬线的长度),改变三悬线的长度,直至下盘水

图1 三线摆实验装置图

准仪中的水泡位于正中间。

(3)测量空盘绕中心轴O O '转动的运动周期0T :轻轻转动上盘,带动下盘转动,这样可以避免三线摆在作扭摆运动时发生晃动(注意扭摆的转角控制在 5以内)。周期的测量常用累积放大法,即用计时工具测量累积多个周期的时间,然后求出其运动周期(想一想,为什么不直接测量一个周期?)。如果采用自动的光电计时装置(光电计时的原理请参阅实验三),光电门应置于平衡位置,即应在下盘通过平衡位置时作为计时的起止时刻,且使下盘上的挡光杆处于光电探头的中央, 且能遮住发射和接收红外线的小孔, 然后开始测量;如用秒表手动计时,也应以过平衡位置作为计时的起止时刻(想一想,为什么?),并默读5、4、3、2、1、0,当数到“0”时启动停表, 这样既有一个计数的准备过程, 又不致于少数一个周期。

(4)测出待测圆环与下盘共同转动的周期1T :将待测圆环置于下盘上,注意使两者中心重合,按同样的方法测出它们一起运动的周期1T 。 2.用三线摆验证平行轴定理

将两小圆柱体对称放置在下盘上,测出其与下盘共同转动的周期T x 和两小圆柱体的间距x 2。改变小圆柱体放置的位置,重复测量5次。 3.其它物理量的测量

(1)用米尺测出上下圆盘三悬点之间的距离a 和b ,然后算出悬点到中心的距离r 和R (等边三角形外接圆半径)。

(2) 用米尺测出两圆盘之间的垂直距离0H ;用游标卡尺测出待测圆环的内、外直径12R 、22R 和小

圆柱体的直径x R 2。 (3) 记录各刚体的质量。

五 数 据 与 结 果

1. 圆环转动惯量的测量及计算(表1和表2)

=

r 3

3下盘质量=0m 待测圆环质量=m 圆柱体质量=m' =0H

根据以上数据,求出待测圆环的转动惯量,将其与理论值计算值比较,求相对误差,并进行讨论。已知理想圆环绕中心轴转动惯量的计算公式为)

(2

2

22

1R R m I +=

理论。

2. 验证平行轴定理(表3)

六 思 考 题

(1)用三线摆测刚体转动惯量时,为什么必须保持下盘水平?

(2)在测量过程中, 如下盘出现晃动,对周期测量有影响吗?如有影响,应如何避免之? (3)三线摆放上待测物后,其摆动周期是否一定比空盘的转动周期大?为什么?

(4)测量圆环的转动惯量时,若圆环的转轴与下盘转轴不重合,对实验结果有何影响? (5)如何利用三线摆测定任意形状的物体绕某轴的转动惯量?

(6)三线摆在摆动中受空气阻尼,振幅越来越小,它的周期是否会变化?对测量结果影响大吗?为什么?

七 附 录

转动惯量测量式的推导

当下盘扭转振动,其转角θ很小时,其扭动是一个简谐振动,其运动方程为: t

T 0

0π2sin

θθ= (6)

当摆离开平衡位置最远时,其重心升高h ,根据机械能守恒定律有:

mgh

I =2

02

1ω (7)

即 2

02ωmgh

I = (8)

而 t

T T dt

d π2cos

π20θθω=

=

(9)

0π2T θω=

(10)

将(4-10)式代入(4-7)式得 2

2

2π2θmghT I =

(11)

从图4-3中的几何关系中可得

222022)(cos 2)(r R H l Rr R h H -+==θ-+- 简化得 )cos 1(2

02

θ-=-Rr h

Hh

略去

2

2

h

,且取2/cos 120

0θθ≈-,则有 H

Rr h 22

0θ=

代入(11)式得

2

2

4T H

gRr m I π=

(12)

即得公式(1)。

图4-3 公式(4 -1)推导示意图

三线摆测刚体转动惯量实验报告(带数据)

曲阜师大学实验报告 实验日期:2020.5.24 实验时间:8:30-12:00 :方小柒学号:********** 年级:19级专业:化学类 实验题目:三线摆测刚体转动惯量 一、实验目的: 1.学会用三线摆法测定物体转动惯量原理和方法。 2.学会时间、长度、质量等基本物理量的测量方法以及仪器的水平调节。 二、实验仪器: 三线摆,待测物体(圆环和两个质量和形状相同圆柱),游标卡尺,米尺,电子秒表,水平仪 三、实验原理: 转动惯量是物体转动惯性的量度,物体对某轴的转动惯量越大,则绕该轴转动时,角速度就越难改变。 三线摆装置如图所示,上下两盘调成水平后,两盘圆心在同一垂直线O1O2上。下盘可绕中心轴线O1O2扭转,其扭转周期T和下盘的质量分布有关,当改变下盘的质量分布时,其绕中心轴线O1O2的扭转周期将发生变化。 三线摆就是通过测量它的扭转周期去求任意质量已知物体的转动惯量的。 三摆线示意图 当下盘转动角度θ很小,且略去空气阻力时,悬线伸长不计,扭摆的运动可近似看作简谐运动。根据能量守恒定律和刚体转动定律均可以得出物体绕中心轴OO′的转动惯量: 下盘:J =

下盘+圆环:J1= 圆环:J= J1- J0= (条件:θ≤5°,空气阻力不计,悬线伸长不计,圆环与下盘中心重合) 因此,通过长度、质量和时间的测量,便可求出刚体绕某 轴的转动惯量。 四、实验容: 1.了解三线摆原理以及有关三线摆实验器材的知识。 2.用三线摆测量圆环的转动惯量,并验证平行轴定理 (1)测定仪器常数H、R、r 恰当选择测量仪器和用具,减小测量不确定度。自拟实验步骤,确保三线摆上、下圆盘的水平,是仪器达到最佳测量状态。 (2)测量下圆盘的转动惯量 线摆上方的小圆盘,使其绕自身转动一个角度,借助线的力使下圆盘作扭摆运动,而避免产生左右晃动。自己拟定测量下圆盘转动惯量的方法。 (3)测量圆环的转动惯量 盘上放上待测圆环,注意使圆环的质心恰好在转动轴上,测量圆环的质量和、外直径。利用公式求出圆环的转动惯量。 (4)验证平行轴定理 将质量和形状尺寸相同的两金属圆柱体对称地放在下圆盘上。测量圆柱体质心到中心转轴的距离。计算圆柱体的转动惯量。 五、实验步骤: Ⅰ、流程简述:一、测三线摆空盘的转动惯量: 1.调节仪器:使用水平仪,调整上盘和下盘使它们保持水平。 2.分别测出上盘、下盘的半径r, R,以及两盘之间的高度H。 3.启动振动和测量周期:用秒表测出10次全振动所需的时间,重复5次,计算出平均周期。 4.利用测得周期,带入计算。 5.与圆盘的理论值比较,J 0=m R2/2,求出相对误差。 二、测圆环的转动惯量: 1.把圆环放在下盘中,注意使环的质心恰好在转动轴上,重复以上步骤,测出载有圆环的转动周期,根据公式计算转动惯量。 2.用游标卡尺分别测出圆环的、外半径R和R外,计算理论结果J理论=(R2+ R 外 2)m/2。 3.将实验值和理论值相比较,给出相对误差。 Ⅱ、线上操作:

实验4 用三线摆测定物体的转动惯量

实验4 用三线摆测定物体的转动惯量 [摘要] 转动惯量是表征刚体转动特性的物理量,是刚体转动惯性大小的量度,它与刚体质量的大小、转轴的位置和质量对于转轴的分布等有关。对于形状简单的刚体,可以通过数学方法计算出它绕特定转轴的转动惯量。但对于形状复杂的刚体,用数学方法计算它的转动惯量就非常困难,有时甚至不可能,所以常用实验方法测定。因此,学会测定刚体转动惯量的方法,具有实用意义。测定刚体转动惯量的方法有多种,本实验采用三线扭摆法。 [实验目的、要求] 学会用三线扭摆法测定物体的转动惯量。 [实验原理] 1、定悬盘绕中心轮的转动惯量I。三线摆如 图一所示,有一均匀圆盘,在小于其周界的同心圆 周上作一内接等边三角形,然后从三角形的三个顶 点引出三条金属线,三条金属线同样对称地连接在 置于上部的一个水平小圆盘的下面,小圆盘可以绕 自身的垂直轴转动。当均匀圆盘(以下简称悬盘) 水平,三线等长时,轻轻转动上部小圆盘,由于悬 线的张力作用,悬盘即绕上下圆盘的中心连线轴 00‘周期地反复扭转运动。当悬盘离开平衡位置向 某一方向转动到最大角位移时,整个悬盘的位置也 随着升高h。若取平衡位置的位能为零,则悬盘升 高h时的动能等于零,而位能为: 式中m是悬盘的质量,g是重力加速度。转动的悬盘在达到最大角位移后将向相反的方向转动,当它通过平衡位置时,其位能和平衡动能为零,而转动动能为: 式中I。为悬盘的转动惯量,ω 为悬盘通过平衡位置时的角速度。如果略去摩擦力的影 响,根据机械能守衡定律,E 1=E 2 ,即 mgh(1)若悬盘转动角度很小,可以证明悬盘的角位移与时间的关系可写成: 式中θ是悬盘在时刻t的位移,θ 是悬盘的最大角位移即角振幅,T是周期。

三线摆测量物体的转动惯量实验过程分析和实验数据处理

三线摆测物体的转动惯量 7.预习思考题回答 (1)用三线摆测刚体转动惯量时,为什么必须保持下盘水平? 答:扭摆的运动可近似看作简谐运动,以便公式推导,利用根据能量守恒定律和刚体转动定律均可导出物体绕中心轴的转动惯量公式。 (2)在测量过程中,如下盘出现晃动,对周期有测量有影响吗?如有影响,应如何避免之? 答:有影响。当三线摆在扭动的同时产生晃动时,这时下圆盘的运动已不是一个简谐振动,从而运用公式测出的转动惯量将与理论值产生误差,其误差的大小是与晃动的轨迹以及幅度有关的。 (3)三线摆放上待测物后,其摆动周期是否一定比空盘的转动周期大?为什么? 答:不一定。比如,在验证平行轴定理实验中,d=0,2,4,6cm 时三线摆周期比空盘小;d=8cm 时三线摆周期比空盘大。 理论上,22010002 [()]04x gRr I I I m m T m T H π=-= +-> 所以2 2 000()0m m T m T +->= 〉0/T T > 1<,并不能保证0/1T T >,因此放上待测物后周期不一定变大。 (4)测量圆环的转动惯量时,若圆环的转轴与下盘转轴不重合,对实验结果有何影响? 答:三线摆在扭摆时同时将产生晃动时,这时下圆盘的运动已不是一个简谐振动,从而运用公式测出的转动惯量将与理论值产生误差。 8.数据记录及处理 表 1 待测刚体的有关尺寸数据的记录及简单计算 g(重力加速度)= 9.793 m/s 2 m 0(圆盘) = 380 g m 1(圆环) = 1182 g m 21(圆柱)= 137 g m 22(圆柱)= 137 g x(两圆柱离中心距离)= 4.50 cm

三线摆实验报告.doc

课 题 用三线摆测物理的转动惯量 教 学 目 的 1、了解三线摆原理,并会用它测定圆盘、圆环绕对称轴的转动惯量; 2、学会秒表、游标卡尺等测量工具的正确使用方法,掌握测周期的方法; 3、加深对转动惯量概念的理解。 重 难 点 1、理解三线摆测转动惯量的原理; 2、掌握正确测三线摆振动周期的方法。 教 学 方 法 讲授、讨论、实验演示相结合 学 时 3个学时 一、前言 转动惯量是刚体转动惯性的量度,它的大小与物体的质量及其分布和转轴的位置 有关对质量分布均匀、形状规则的物体,通过简单的外形尺寸和质量的测量,就可以 测出其绕定轴的转动惯量。但对质量分布不均匀、外形不规则的物体,通常要用实验 的方法来测定其转动惯量。 三线扭摆法是测量转动惯量的优点是:仪器简单,操作方便、精度较高。 二、实验仪器 三线摆仪,游标卡尺,钢直尺,秒表,水准仪 三、实验原理 1、原理简述:将三线摆绕其中心的竖直轴扭转一个小小的角度,在悬线张力的作用 下,圆盘在一确定的平衡位置左右往复扭动,圆盘的振动周期与其转动惯量有关。悬 挂物体的转动惯量不同,测出的转动周期就不同。测出与圆盘的振动周期及其它有关 量,就能通过转动惯量的计算公式算出物体的转动惯量。 2、转动惯量实验公式推导 如图,将盘转动一个小角,其位置升高为h ,增加的势能为mgh ;当盘反向转回平衡 位置时,势能0E =,此时,角速度ω最大,圆盘具有转动动能: 200/2E J ω= 则根据机械能守恒有: 200/2mgh J ω= (1) 上式中的0m 为圆盘的质量,0ω为盘过平衡位置时的瞬时角速度,0J 为盘绕中心轴的

转动惯量。 当圆盘扭转的角位移θ很小时,视圆盘运动为简谐振动,角位移与时间t 的关系为: 00sin(2/)t T θθπ?=+ (2) 经过平衡位置时最大角速度为 将0ω代入(1)式整理后得 式中的h 是下盘角位移最大时重心上升的高度。 由图可见,下盘在最大角位移0θ时,上盘B 点的投影点由C 点变为D 点,即 h CD BC ==-22BC AB =-2'2BD A B ='222( A B R r =-+考虑到'AB A =所以 因为0θ很小,用近似公式00sin θθ≈,有 将h 代入式,即得到圆盘绕'OO 轴转动的实验公式 设待测圆环对'OO 轴的转动惯量为J 。圆盘上放置质量为m 的圆环后,测出系统的转 动周期T ,则盘、环总的转动惯量为

三线摆测量物体的转动惯量实验过程分析和实验数据处理

三线摆测量物体的转动惯量实验过程分析和实验数据处理

三线摆测物体的转动惯量 7.预习思考题回答 (1)用三线摆测刚体转动惯量时,为什么必须保持下盘水平? 答:扭摆的运动可近似看作简谐运动,以便公式推导,利用根据能量守恒定律和刚体转动定律均可导出物体绕中心轴的转动惯量公式。 (2)在测量过程中,如下盘出现晃动,对周期有测量有影响吗?如有影响,应如何避免之? 答:有影响。当三线摆在扭动的同时产生晃动时,这时下圆盘的运动已不是一个简谐振动,从而运用公式测出的转动惯量将与理论值产生误差,其误差的大小是与晃动的轨迹以及幅度有关的。 (3)三线摆放上待测物后,其摆动周期是否一定比空盘的转动周期大?为什么? 答:不一定。比如,在验证平行轴定理实验中,d=0,2,4,6cm 时三线摆周期比空盘小;d=8cm 时三线摆周期比空盘大。 理论上,22010002 [()]04x gRr I I I m m T m T H π=-= +-> 所以2 2 000()0m m T m T +->=〉000//()T T m m m >+ 00/()1m m m +<,并不能保证0/1T T >,因此放上待测物后周期不一定变大。 (4)测量圆环的转动惯量时,若圆环的转轴与下盘转轴不重合,对实验结果有何影响? 答:三线摆在扭摆时同时将产生晃动时,这时下圆盘的运动已不是一个简谐振动,从而运用公式测出的转动惯量将与理论值产生误差。 8.数据记录及处理 g(重力加速度)= 9.793 m/s 2 m 0(圆盘) = 380 g m 1(圆环) = 1182 g m 21(圆柱)= 137 g m 22(圆柱)= 137 g x(两圆柱离中心距离)= 4.50 cm

实验3.1 三线摆法测量物体的转动惯量讲义和表格

实验 三线摆法测量物体的转动惯量 转动惯量是刚体转动惯性大小的量度,是表征刚体特征的一个物理量。转动惯量的大小除与物体质量有关外,还与转轴的位置和质量分布(即形状、大小和密度)有关。如果刚体形状简单,且质量分布均匀,可以直接计算出它绕特定轴的转动惯量。但是工程实践中,我们常常碰到大量的形状复杂,且质量分布不均匀刚体,理论计算将极其复杂,通常采用实验方法来测定。 转动惯量的测量,一般都是使刚体以一定的形式运动。通过表征这种运动特征的物理量与转动惯量之间的关系,进行转换测量。测量刚体转动惯量的方法有多种,三线摆法具有设备简单、直观、测试方便的优点。 一.实验目的 1. 学会用三线摆测量物体的转动惯量。 2. 学会用积累放大法测量周期运动的周期。 3. 验证转动惯量的平行轴定理。 二. 实验仪器 DH4601转动惯量测试仪,计时器,圆环,圆柱体,游标卡尺,米尺,水准仪 三. 实验原理 图1是三线摆实验装置的示意图。上、下圆盘均处于水平,悬挂在横梁上。三个对称分布的等长悬线将两圆盘相连。上圆盘固定,下圆盘转动角很小,且略去空气阻力时,扭摆的运动可以近似的看作简谐运动。根据能量守恒定律和刚体的转动定律均可以导出物体绕中心轴OO ’的转动惯量(推导过程见附录): 2 00 2004T H gRr m I π= (1-1) 式中各物理量的含义如下: 0m 为下盘的质量 r 、R 分别为上下悬点离各自圆盘中心的距离 0H 为平衡时上下盘间的垂直距离 0T 为下盘作简谐运动的周期,g 为重力加速度。 将质量为m 的待测圆环放在下盘上,并使待测圆环的转轴与OO ’轴重合。测出此时摆运动的周期1T 和上下圆盘间的垂直距离H 。那么,可以求得待测刚体和下圆盘对中心转轴 图1 三线摆实验示意图

清华大学物理实验A三线摆和扭摆实验报告

清华大学 三线摆和扭摆试验物理实验完整报告班级姓名学号 结稿日期:

三线摆和扭摆实验 一、实验目的 1. 加深对转动惯量概念和平行轴定理等的理解; 2. 了解用三线摆和扭摆测量转动惯量的原理和方法; 3. 学习电子天平、游标高度尺和多功能数字测量仪等仪器的使用,掌握测量质量和周期等 量的测量方法。 二、实验装置和原理 1.三线摆: 如图一,上、下圆盘均处于水平,悬挂在横梁上。横梁由立柱和底座支承着,三根对称分布的等长悬线将两个圆盘相连。上圆盘可以固定不动。拧动旋钮就可以使得下圆盘绕中心轴OO ’作扭摆运动。当下圆盘的摆角很小且忽略空气阻力和悬线扭力影响时,可推出下圆盘绕中心轴OO ’的转动惯量为: 其中,0m 是下圆盘质量,g 取2 9.80m s -g ,r 为上圆盘半径,R 为下圆盘半径,H 为平衡时上下圆盘的垂直距离,0T 为下圆盘摆动周期。 图1 三线摆示意图 将质量为m 的待测刚体放在下圆盘上,并使它的质心位于中心轴OO ’上,测出此时的 摆动周期T 和上下圆盘之间的垂直距离1H , 则待测刚体和下圆盘对于中心轴OO ’的总转动惯量1J 为: 且待测刚体对于中心轴OO ’的转动惯量10J J J =-。 利用三线摆可以验证平行轴定理。平行轴定理指出:如果一个刚体对于通过质心的某一转轴的转动惯量为c J ,则这个刚体对平行于该轴且相距为d 的另一转轴的转动惯量为: 式中,m 为刚体的质量。 图2 三个孔均匀分布 在本实验中,将三个等大的钢球对称分布在下圆盘的三个均匀分布的孔(如图2)上, 测出三个球对于中心轴OO ’的转动惯量x J 。如果测得的x J 的值与由2 x c J J md =+右式计 算得到的结果比较相对误差在测量允许的范围内()005≤,则平行轴定理得到验证。 本实验中,用于测量基本物理量的仪器还有:电子天平,游标高度尺,配有光电接收装置的多功能数字测量仪。

用三线摆测量转动惯量

用三线摆测转动惯量 转动惯量是刚体转动惯性的量度,它与刚体的质量分布和转轴的位置有关。对于形状简单的均匀刚体,测出其外形尺寸和质量,就可以计算其转动惯量。对于形状复杂、质量分布不均匀的刚体,通常利用转动实验来测定其转动惯量。为了便于与理论计算值比较,实验中的被测刚体均采用形状规则的刚体。 一、实验目的 1. 加深对转动惯量概念和平行轴定理等的理解; 2. 了解用三线摆测转动惯量的原理和方法; 3. 掌握周期等量的测量方法 二、实验仪器 DHTC-1A 三线摆实验仪、DHTC-3B 多功能计时器、水准仪、卷尺、游标卡尺、物理天平及待测物体等。 三、实验原理 一、三线摆介绍 图1是三线摆示意图。上、下圆盘 均处于水平,悬挂在横梁上。横梁由立 柱和底座(图中未画出)支承着。三根 对称分布的等长悬线将两圆盘相连。拨 动转动杆就可以使上圆盘小幅度转动, 从而带动下圆盘绕中心轴OO '作扭摆 运动。当下圆盘的摆角θ很小,并且忽 略空气摩擦阻力和悬线扭力的影响时, 根据能量守恒定律或者刚体转动定律都 可以推出下圆盘绕中心轴OO '的转动 惯量0J 为 (1) 式中,m 0为下圆盘的质量;r 和R 分别为上下悬点离各自圆盘中心的距离;H 0为平衡时上下圆盘间的垂直距离;T 0为下圆盘的摆动周期,g 为重力加速度。阿克苏地区的重力加速度为9.8015ms -2。 将质量为m 的待测刚体放在下圆盘上,并使它的质心位于中心轴OO '上。 图1 三线摆示意图 2 00200T H 4gRr m J π=

测出此时的摆动周期T 和上下圆盘间的垂直距离H ,则待测刚体和下圆盘对中心轴的总转动惯量J 1为 2 201T H 4gRr )m m (J π+= (2) 待测刚体对中心轴的转动惯量J 与J 0和J 1的关系为 J= J 1-J 0 (3) 利用三线摆可以验证平行轴定理。平行轴定理指出:如果一刚体对通过质心的某一转轴的转动惯量为J c ,则这刚体对平行于该轴、且相距为d 的另一转轴的转动惯量J x 为 J x =J c +md 2 (4) 式中,m 为刚体的质量。 实验时,将二个同样大小的圆柱体放置在对称 分布于半径为R 1的圆周上的二个孔上,如图2所 示。测出二个圆柱体对中心轴OO '的转动惯量J x 。 如果测得的J x 值与由(4)式右边计算得的结果比 较时的相对误差在测量误差允许的范围内(≤5%), 则平行轴定理得到验证。 四、实验任务 1、用三线摆测定下圆盘对中心轴OO '的转动惯量和圆柱体对其质心轴的 转动惯量。要求测得的圆柱体的转动惯量值与理论计算值(21mr 2 1 J = ,r 1为圆 柱体半径)之间的相对误差不大于5%。 2、用三线摆验证平行轴定理。 五、实验注意事项 1、测量前,根据水准泡的指示,先调整三线摆底座台面的水平,再调整三线摆下圆盘的水平。测量时,摆角θ尽可能小些,以满足小角度近似。防止三线摆在摆动时发生晃动,以免影响测量结果。 2、测量周期时应合理选取摆动次数。对三线摆,测得R 、r 、m 0和H 0后,由(1)式推出J 0的相对误差公式,使误差公式中的2?T 0/ T 0项对?J 0/J 0的影响比其它误差项的影响小作为依据来确定摆动次数。估算时,?m 0取0.02g ,时间测量误差?t 取0.03s ,?R 、?r 和?H 0可根据实际情况确定。 图2 二孔对称分布

《三线摆》实验报告

《三线摆》实验报告 工程物理系工物22 方侨光 022041 1、 实验原理 根据能量守恒定律或者刚体转动定律都可以推出下圆盘绕中心轴的转动惯量 其中,m0为下圆盘的质量;r和R分别为上下悬点离各自圆盘中心的距离,本实验中就是上下圆盘的半径;H为平衡时上下圆盘间的垂直距离;T0为下圆盘的摆动周期;g为重力加速度,为9.80m·s-2。 将质量为m的待测刚体放在下圆盘上,并使它的质心位于中心轴上。测出此时的摆动周期T和上下圆盘之间的距离H1,则待测刚体和下圆盘对中心轴的总转动惯量 待测刚体对中心轴的转动惯量 2、 实验任务 1. 用三线摆测定下圆盘对中心轴的转动惯量和大钢球对其质心轴的转动惯量。要求测得的大刚球的转动惯量值与理论计算 值之间的相对误差不大于5%。 2. 用三线摆验证平行轴定理。 3、 实验步骤和数据记录 1. 估计测量周期时所需要的摆动次数。 各个数据的不确定度分别是: 要求 并且估测到(测10个周期) 于是得到 于是取n=100。 2. 下圆盘的质量m0=79.58g 上圆盘的半径r=14.70㎜ 下圆盘的半径R=33.98㎜ 平衡时上下圆盘间的垂直距离H=401.04㎜ 下圆盘的摆动周期T0

序号123456平均值nT0/ms137938138330137529136721137048137741137551下圆盘对中心轴的转动惯量 3. 将钢球放在圆盘上,使其质心和中心轴重合: 钢球的质量m=111.77g 钢球的半径r1=15.08㎜ 钢球相对中心轴的转动惯量理论值 上下圆盘间的垂直距离H1=403.38㎜ 钢球和下圆盘的摆动周期T1 序号123456平均值nT1/ms10120110132210090299501.210048599524.9100469钢球和下圆盘相对中心轴的转动惯量 钢球相对中心轴的转动惯量实验值 相对误差ΔJ=25% 4. 将3个同样大小的钢球纺织3在均匀分布于下圆盘圆周上的三个孔上: 三个钢球的总质量m2=107.57g 小钢球的半径r2=10.32㎜(平均值) 球盘心距R1=21.65㎜ 上下圆盘间的垂直距离H2=404.12㎜ 三个钢球和下圆盘的摆动周期T2 序 123456平均值 号 nT2136953136006138429139770139709135165137672三个钢球和下圆盘相对中心轴的转动惯量 一个钢球相对中心轴的转动惯量实验值 一个钢球相对中心轴的转动惯量由平行轴定理给出的理论值 相对误差ΔJ=22% 实验结果和理论值很不符合!

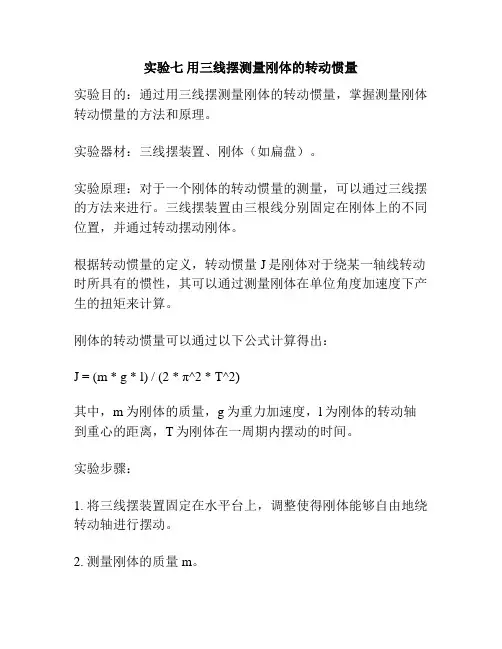

大学物理实验《用三线摆测量刚体的转动惯量》

图1三线摆实验装置示意图 图2 三线摆原理图 实验七 用三线摆测量刚体的转动惯量 【实验目的】 1. 学会正确测量长度、质量和时间。 2. 学习用三线摆测量圆盘和圆环绕对称轴的转动惯量。 【实验器材】 三线摆仪、米尺、游标卡尺、数字毫秒计、气泡水平仪、物理天平和待测圆环等。 【实验原理】 转动惯量是刚体转动时惯性大小的量度,它与刚体的质量分布和转轴的位置有关。对于质量分布均匀、外形不复杂的刚体,测出其外形尺寸及质量,就可以计算出其转动惯量;而对于外形复杂、质量分布不均匀的刚体,其转动惯量就难以计算,通常利用转动实验来测定。三线摆就是测量刚体转动惯量的基本方法之一。 图1是三线摆实验装置示意图。三线摆是由上、下两个匀质圆盘,用三条等长的摆线(摆线为不易拉伸的细线)连接而成。上、下圆盘的系线点构成等边三角形,下盘处于悬挂状态,并可绕OO ‘ 轴线作扭转摆动,称为摆盘。由于三线摆的摆动周期与摆盘的转动惯量有一定关 系,所以把待测样品放在摆盘上后,三线摆系统的摆动周期就要相应的随之改变。这样,根据摆动周期、摆动质量以及有关的参量,就能求出摆盘系统的转动惯量。 设下圆盘质量为0m ,当它绕OO ' 扭转的最大角位移为o θ时,圆盘的中心位置升高h ,这时 圆盘的动能全部转变为重力势能,有: gh m E P 0= (g 为重力加速度)

当下盘重新回到平衡位置时,重心降到最低点,这时最大角速度为0ω,重力势能被全部转变为动能,有: 2002 1ωI E K = 式中0I 是下圆盘对于通过其重心且垂直于盘面的OO ‘ 轴的转动惯量。 如果忽略摩擦力,根据机械能守恒定律可得: 20002 1ωI gh m = (1) 设悬线长度为l ,下圆盘悬线距圆心为R 0,当下圆盘转过一角度0θ时,从上圆盘B 点作下圆盘垂线,与升高h 前、后下圆盘分别交于C 和C 1,如图2所示,则: 1 2 !21)()(BC BC BC BC BC BC h +-= -= 因为 2 2 2 2 2 )()()()(r R AC AB BC --=-= 所以 1 2 102sin 4)cos 1(2BC BC Rr BC BC Rr h +=+-= θθ 在扭转角0θ很小,摆长l 很长时,sin 2 2 θθ≈ ,而BC+BC 1≈2H ,其中 H=2 2)(r R l -- 式中H 为上下两盘之间的垂直距离,则 H Rr h 220θ= (2) 由于下盘的扭转角度0θ很小(一般在5度以内),摆动可看作是简谐振动。则圆盘的角位移与时间的关系是 t T 0 02sin π θθ= 式中,θ 是圆盘在时间t 时的角位移,0θ是角振幅,0T 是振动周期,若认为振动初位相是零,则角速度为: )cos 2()()()(022********θRr r R C A B A BC -+-=-=

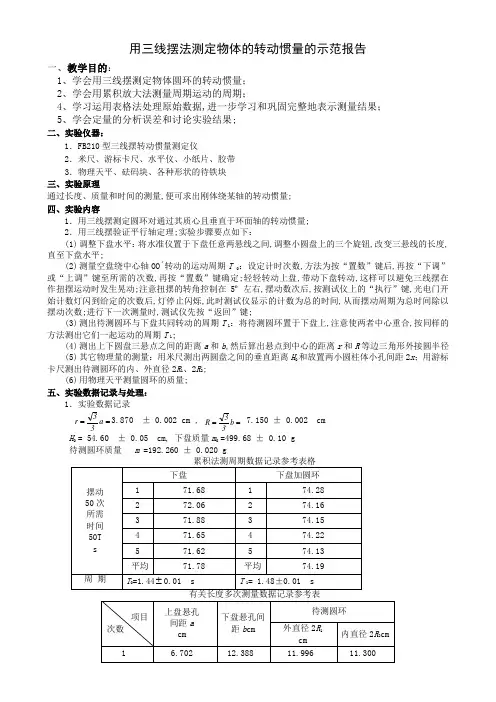

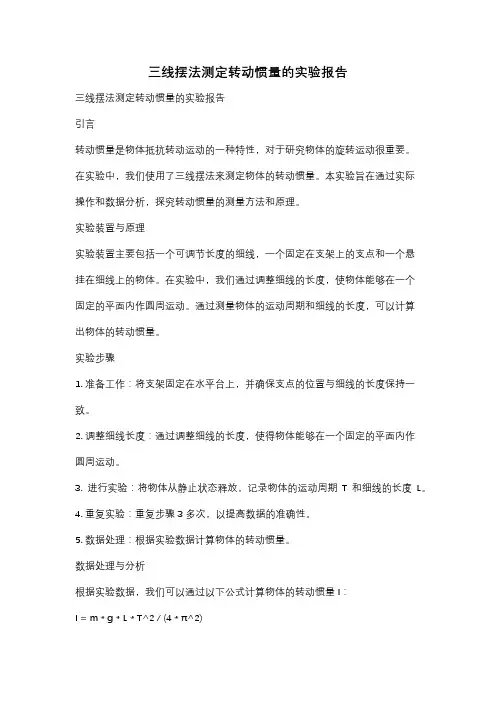

《用三线摆法测定物体的转动惯量》简明实验报告
