医疗隔离,医疗设备漏电流在二类医疗场所手术室、重症监护室IT中的应用。
医用漏电流,医用IT系统绝缘监测,医用IT隔离电源及监控系统

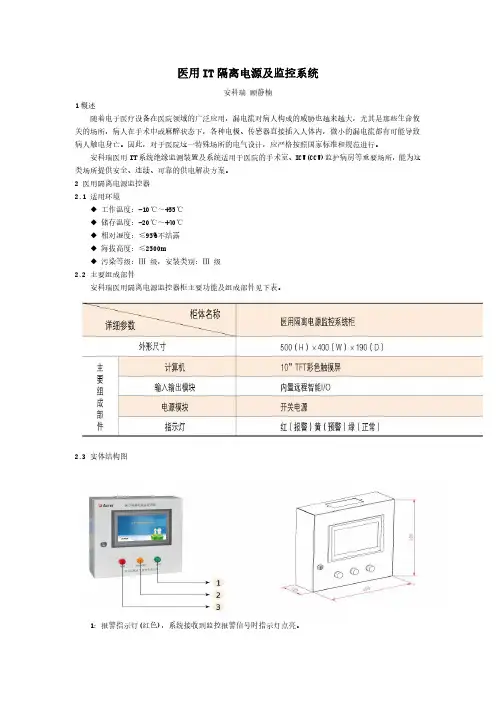

医用IT隔离电源及监控系统安科瑞顾静楠1概述随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。
因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范进行。
安科瑞医用IT系统绝缘监测装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。
2医用隔离电源监控器2.1适用环境◆工作温度：-10℃～+55℃◆储存温度：-20℃～+70℃◆相对湿度：≤95%不结露◆海拔高度：≤2500m◆污染等级：Ⅲ级，安装类别：Ⅲ级2.2主要组成部件安科瑞医用隔离电源监控器柜主要功能及组成部件见下表。
2.3实体结构图1：报警指示灯(红色)，系统接收到监控报警信号时指示灯点亮。
2：通讯故障指示灯(黄色)，系统通讯异常时指示灯亮。
3：运行指示灯(绿色)，系统正常运行时指示灯点亮。
2.4软件界面医用隔离电源监控器柜可对安装于各ICU病房、重症监护室的IT系统的运行状态进行集中的、实时的监测与显示，监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等;系统具有一次图及现场分布图显示功能，便于及时、直观地发现IT供电系统的报警地点或区域;医用隔离电源监控器柜的显示屏为触摸显示方式。
系统可单独调用某个IT供电系统的监测画面，并可通过手动选择该IT供电系统查询其变压器运行的详细状态，具有断线故障检测功能，如与被测系统连接线断线故障、温度传感器断线故障以及功能接地线断线故障等功能;医用隔离电源监控器柜具有报警显示与记录功，可记录报警发生的时刻、报警类型及报警值等信息，并可支持报警声音(报警声音也可屏蔽)，方便运维人员分析系统运行的历史情况，及时排除故障。
3医疗场所的供电解决方案3.1ICU、CCU病房配电解决方案(以GGF-I8G隔离配电柜系统图为例)方案一不带绝缘故障定位功能方案二带绝缘故障定位功能方案配置表3.2手术室配电解决方案(以GGF-O8G隔离配电柜系统图为例)方案一不带绝缘故障定位功能方案配置表3.3医用隔离电源柜医用隔离电源柜是针对医疗2类场所的供电需求而设计的具有局部IT系统的配电柜，IT系统装设绝缘监测装置来监测系统的绝缘状况，各输出回路采用了具有短路保护功能的断路器;TN-S系统输出回路则采用了具有漏电保护功能的断路器。
医疗IT系统在医院电气设计中的应用
医疗IT系统在医院电气设计中的应用摘?要许多国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室、重症监护室、心脏监护室等的配电系统作了特殊的规定。
现在国际上针对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（IEC 标准称之为“医疗IT系统”或“隔离电源系统”）供电。
文章阐述了IT系统设置的必要性，国内外规范的相关要求及IT系统的基本配置等问题。
关键词IT系统?基本配置?绝缘监测?过负荷检测一、医疗领域选用IT系统（中性点不接地配电系统）的必要性（一）IT系统因降低了触电电压和电网对地漏电流（有效控制对心脏的直接漏电），故人身触电危险被降到最小程度众所周知，当用电设备对人体心脏直接漏电达到10μА时，会导致患者触电身亡，医学上称之为“微电击”。
而在一般民用建筑中常规选用的RCD、ELCB等对地漏电断路器，其动作响应值均为30mA，远远不能满足医疗领域的要求。
现在国际上针对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（IEC标准称之为“医疗IT系统”或“隔离电源系统”）供电。
通过单相0.5KV A～10KV A的隔离变压器为这些场所供电，可以防止其他供电回路中的漏电流通过接地线窜入手术室、ICU、CCU等2类医疗场所的医疗电器设备上，从而避免因此对患者安全所构成的威胁。
其次，一旦隔离电源系统中所接的负载（如各种医疗电器设备、配电元器件、配电线路等）出现对地绝缘故障，因为电源端无接地线，故漏电流对地不能构成回路，对地只能产生一个微弱的容性漏电流，从而最大限度保护了患者免遭漏电的伤害。
（二）IT系统一旦出现第一个对地漏电故障，不会导致系统断路器或熔断器动作，因而保证了电源供电的可靠性在医疗领域，某些场所对供电持续性要求很高，故设计成两路（甚至三路）电源（TN-S供电系统）自动切换，以保证这些特殊场所的供电连续性。
但如果在负载端出现相对地绝缘故障时，故障电流将经过电源中性点对地构成回路，从而形成一个较大的故障电流，使上一级断路器或熔断器因过电流动作，最终导致供电中断。
医用IT系统在医院2类场所中的应用
关键词 Ｉ Ｔ系统
微 电击
局部等 电位联 结 绝缘 监视
新 疆 医科 大 学 新 病 房 大楼 ，地 面 以上 建 筑 面 积７ １ｍ ．地 下 一 层 建 筑 面积 ７ １ ７ 。地 面 以 ６９ ９ ｚ ６ ｍ２ 上 主 体 总 高度 为 ６ ．０ ２８ ｍ，地 下一 层 ，地 上 十五 层 。 ＩＵ （ Ｃ 重症 监 护室） 、血 库 和手 术 部位 于 三层 ，手 术
的的医疗 房 间划分 为０ 场所 、１ 场 所 、２ 场所 。 类 类 类 ０ 医疗 场 所指 无需 与患 者身 体 接 触 的 电气 装 置 工 类 作 的场所 ：例 如 门诊 室 、候诊 室 、按 摩室 。 １ 医 类 疗场所 指 医疗设 备 的接触 部件 接触 躯体外 部 或 医疗 设备 的断 电不会 对病 人或 诊 断造成 危 害 的场 所 （ 例 如病 房 、产 房 、Ｘ 室 ） 类 医疗 场所 指 需 要 与患 光 。２ 者体 内 （ 主要 指心 脏或 接近 心脏 部位 ）接 触 ， 以及 电源 中断危及 患者 生命 的 电气装 置工 作 的场所 ：例 如手 术室 、ＩＵ、Ｃ Ｕ （ 血 管 监护 病 房１ Ｃ Ｃ 心 、病 人生 命 支持 设备 、微 弱漏 电流会 对 患者构 成 生命危 险的 设 备 。２ 场 所必 须 充 分考 虑微 电击 产 生 的危 险 以 类 及 持 续 供 电 的 重 要 性 ，严格 限 制 其第 一 次 故 障 电 流 ，同时 在０ 场所 、１ 场 所 中可使 用 中性 点 接地 类 类 的系 统 （Ｔ／ Ｎ系统 ）供 电 ，在 ２ 场 所 内用 于维 １ｒ Ｔ 类 持 生命 的 、外 科手 术 的和其 他位 于 “ 者 区域 ” 内 患 的 医疗 电气设 备 和系 统 的供 电 回路则 必 须使用 隔 离 电源 （Ｔ Ｉ 电源 ）供 电。
浅谈医用隔离电源在ICU病房中的应用
浅谈医用隔离电源在ICU病房中的应用管德赛【摘要】针对医用电力系统有很高的要求和使用特点,论述了医疗场所的划分标准以及供电要求;详细介绍了医用隔离电源系统的组成及应用的必要性,并结合江苏省苏北人民医院ICU病房工程实例阐述医用隔离电源系统的作用.【期刊名称】《现代医院》【年(卷),期】2015(015)011【总页数】2页(P135-136)【关键词】医用隔离电源;2类医疗场所;绝缘监察【作者】管德赛【作者单位】江苏省苏北人民医院江苏扬州 225001【正文语种】中文0 引言随着医疗技术的快速发展，现代医疗越来越依赖于各种医疗电气设备。
人们对医院ICU、CCU、手术室等特殊医疗场所的环境要求越来越高，过去的一些建筑设计已不能满足人们对人身安全保障的要求。
尤其是ICU 病房中大量医疗救护设备触及危重患者的身体，如发生设备漏电故障，很容易发生电气事故，导致患者和医护人员发生触电伤害，甚至威胁到患者的生命。
根据有关研究证明，只要有10 μA 的电流直接流过病人心脏，就会造成人体触电死亡，医学上称之为“微电击”［1］。
因此，如何保护医院的病人以及医护人员不受漏电事故的伤害显得非常重要，国内外建筑电气设计专家和医生们对此非常关注。
目前，国内外都对特殊的医疗场所，如ICU、CCU、手术室等场所规定了医疗设备电源必须使用医用隔离电源系统，以保证病人及医护人员的安全。
1 医疗场所的类别及级别划分医疗场所根据设备和患者之间的接触形式以及医疗场所的具体用途，根据《建筑物电气装置第7 -710 部分:特殊装置或场所的要求——医疗场所》GB16895.24 -2005 国家标准，可以将其划分为0、1、2 类场所［2］。
0 类场所是指医疗电气设备不与人体直接接触的场所，例如门诊室、推拿室、候诊室等场所。
1 类场所是指医疗电气设备与人体有接触但断电不会造成病人生命危险，且不影响对病人的诊断与治疗的场所，例如病房、X 光室等场所。
2类场所采用医疗IT系统安全原理
2类场所采用医疗IT系统安全原理探究[摘要] 为了探究医疗it系统保证医院2类场所供电安全的原理，本文通过分析2类场所特殊性，总结现有规定等对其供电系统的要求，结合供电系统的保护原理，对it系统的优点、不足和弥补措施进行了总结分析。
证明了医疗it系统各组成部分在医疗场所应用的必要性。
[关键词] 2类场所医疗it系统原理引言医院的电气设计有别于其他公共建筑，医院内的供电系统应确保医疗场所内电气设备的供电可靠性和用电安全性，确保治疗过程中医务人员和患者的安全，因此医疗场所内的电气设计具有其特殊性。
一、2类医疗场所的特殊性根据接触部件和患者之间的接触情况以及医疗场所的具体用途，国标gb 16895.24-2005将医疗场所分为0、1、2三类。
其中2类医疗场所是指将接触部件用于诸如心内诊疗术、手术室以及断电将危机生命的重要治疗的医疗场所，如手术室、icu、ccu等。
在正常情况下，人体对电击的自然反射可以避免或减少其造成的伤害。
因为人体皮肤电阻可以限制流过人体的电流量。
而且肌肉在受到电击时会收缩而使人体脱离电源。
然而，在医疗场所，特别是2类场所，存在以下特殊性：1.患者因本身或在药物作用下存在生理、智力缺陷，在受到电击等危险情况下无法及时反应和自我保护。
2.患者在手术或插入导管时会失去皮肤电阻的保护，阻抗由数千欧以上下降至几百欧。
iec标准规定，进行心脏手术的电气手术台正常泄漏电流不得超过10μa，发生一次绝缘故障的泄漏电流不得大于50μa，因胸腔手术等过程中，通过患者心脏的电流超过50μa的“微电击”就可导致患者发生心室纤维性颤动而死亡。
3.区别于0类和1类场所，在外科手术等过程中，医疗设备断电会给患者构成危害，甚至威胁生命，因此2类场所的某些医疗设备须要持续供电，以保证患者的安全。
由于以上特殊性，2类医疗场所，对电气安全性有更高的要求。
二、现有的相关规范、规定对供电系统的要求ice根据其发电机或变压器中性点接地状态及设备端的保护方式，将供电系统分为it、tt和tn三类。
IT配电监测系统在医疗漏电流中的应用,医用隔离电源监控系统
IT配电监测系统2017.11安科瑞顾静楠一医用隔离电源及其监控系统1.概述 随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。
另外有些医疗设备用于维持重症病人的生命，一旦设备停电，也会对病人的生命构成威胁。
因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范要求，采用IT系统供电。
安科瑞医用IT系统绝缘监测故障定位装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。
2.医用隔离电源监控系统 医用隔离电源监控系统用于集中监控医疗大楼内所有医疗２类场所医疗IT系统的运行状况。
这种集中监控系统可以设置在医院电气运行和维护人员的值班室内，也可以集成在其它电力监控系统中，由专业的电气人员进行监控，一旦某套IT系统出现故障，电气维护人员也能在第一时间内做出判断，并根据现场情况进行处理。
2.1系统拓扑图2.2软件功能 安科瑞医用隔离电源监控系统是基于触摸屏软件设计，软件具有远程测量、远程参数设置和远程自检等多种功能，为医院2类场所隔离电源系统的集中监控提供了强大的系统集成工具。
软件的主要功能如下：■一次图和现场分布显示 系统具有一次图及现场分布图显示功能，能直观的了解并及时地发现IT供电系统的报警地点或区域，从而方便专业人员及时到达现场进行故障排查；■实时数据采集与显示 利用安装于各隔离电源系统中绝缘监测仪表和绝缘故障定位仪表，采集各隔离电源系统的参数。
采集到的数据实时显示在监控系统界面，这些监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等；■故障报警 将各医用隔离电源系统出现的各类故障，如绝缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录，并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。
关于医疗2类场所为何不能使用带漏电保护空开的说明
关于银川市第一人民医院手术室、ICU为何不使用空开漏电保护的说明一、手术室、ICU的用场场所定义分类在《民用建筑电气设计规范》JGJ16-2008中12.8.2医疗场所应按使用接触部件所接触的部位及场所分为0、1、2三类，各类应符合下列规定：0类场所应为不使用接触部件的医疗场所；1类场所应为接触部件接触躯体外部及除2类场所规定外的接触部件侵入躯体的任何部分；2类场所应为将接触部件用于诸如心内诊疗术、手术室以及断电将危及生命的重要治疗的医疗场所。
二、手术室、ICU为何不能使用空开漏电保护在《民用建筑电气设计规范》JGJ16-2008中12.8.4医疗场所采用TN系统供电时，应符合下列规定：1、TN—C系统严禁用于医疗场所的供电系统。
2、在1类医疗场所中额定电流不大于32A的终端回路，应采用最大剩余动作电流为30mA的剩余电流动作保护器作为附加防护。
3、在2类医疗场所，当采用额定剩余动作电流不超过30mA的剩余电流动作保护器作为自动切断电源的措施时，应只用于下列回路：1)手术台驱动机构的供电回路；2)移动式X光机的回路；3)额定功率大于5kVA的大型设备的回路；4)非用于维持生命的电气设备回路。
规范中上述第3条已经明确手术室、ICU做为维持生命的重要场所，不能采用普通漏电保护开关，原因是不能因为漏电就跳闸从而危急病人的生命安全。
三、目前医院竣工手术室、ICU使用的漏电保护方案在《民用建筑电气设计规范》JGJ16-2008中14.7.6.3中规定“在电源突然中断后，有招致重大医疗危险的场所，应采用电力系统不接地（IT系统）的供电方式”；14.2.8中规定“IT系统必须装设绝缘监视及接地故障报警系统或显示装置”。
以及我国2002年11月26日发布、12月1日开始实施的《医院洁净手术部建筑技术规范》GB50333-2002 8.3.1.3中规定“洁净手术部用电应从本建筑物配电中心专配供给。
根据使用场所的要求，主要选用TN-S系统和IT系统两种形式”；8.3.2.3中规定“洁净手术室内的电源宜设备漏电检测报警装置”；8.3.4.2中规定“心脏外科手术室必须设置有隔离变压器的功能性接地系统”等相关规定。
医疗场所漏电保护与接地设计
医疗场所漏电保护与接地设计【摘要】在医疗场所内，对供电的可靠性和安全性要求要比一般场所高，中性点通过阻抗接地系统（即，IT系统）可以实现高可靠性和安全性的配电系统。
本文介绍了医疗IT系统的概念、使用及其特征，分析了医疗电气场所中IT系统的漏电保护，总结了医疗场所IT系统的接地方式，旨在为同行提供参考。
【关键词】电气安全；医疗IT系统；漏电保护；接地设计引言随着科学技术的飞速发展，现代医疗越来越多采用电气和电子设备来帮助诊冶患者。
如何保证医疗电气设备的可靠运行，如何保护医院的病人以及医护人员不受漏电事故的伤害已经变得非常重要，已经受到了国内外专家和医生们的普遍关注。
许多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室﹑重症监护室﹑心脏监护室等处的医用配电系统做出了特殊规定，其目的就是保证为该场所内的医疗电气设备提供一个安全可靠的电源，以确保医生和病人的安全。
1医疗IT系统IT系统（中性点通过阻抗接地系统）的电源变压器中性点不接地（或通过高阻抗接地），而用户端的电气设备金属外壳采用保护接地，所以IT系统又称为中性点通过阻抗接地系统。
其供电的可靠性高、安全性好。
一般用于不允许停电的场所或者是要求严格地连续供电的地方，例如电力炼钢、医院的手术室或者地下矿井等。
运用IT系统方式供电，即电源中性点不接地，一旦电气设备漏电，其对地漏电流仅为很小的电容电流，不会破坏电源电压的平衡，因此比中性点接地的系统更加安全。
医用IT系统也称为亦称医用隔离电源系统，根据国际电工协会（IEC）有关规定，医用IT系统需要包括绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备，因此许多国际与国家标准认定，使用医用IT系统是医疗场所供电安全可靠的关键。
因此，这对电气安全设计也提出了特殊的要求，尤其是那些生命攸关的场所，如外科手术室、重症监护室等地均需安装医用IT 系统，其目的就是为了保证对该场所内的医疗电气装置提供一个安全可靠的电源，以确保病人的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外接报警与显示仪是一款采用先进的现场总线通信技术的远程显示和声光报警装置。能 够实时显示 AIM-M 系列医疗智能绝缘监测仪当前绝缘电阻、变压器负荷率等监测数据，并在 系统出现故障时发出声光报警信号。也可以通过 AID 系列报警与显示仪远程设置 AIM-M 系列 医疗智能绝缘监测仪的报警阈值。AID 系列报警与显示仪根据安装方式和显示方式的不同共 有 AID100、AID120 和 AID200 三个型号。该装置可安装于手术室或重症监护室内的信息控制 面板上，以便于医护人员了解隔离电源系统的运行状况，以及系统出现故障时的故障类型。 可安装于手术室、护士站等场所。
1 TN-S系统和IT系统供电特点
1.1 TN-S系统
如图1所示，在医院供电中通常会采用TN-S系统，即电源的中性点直接接地，电气装置所有
的外露可导电部分和外界可导电部分与中性线连通，在TN-S系统中中性线（N线）和保护线
（PE线）是分开的。设备的外壳虽然采用保护接地，当设备发生漏电时，仍有微电流流过人
隔离变压器
绝缘监测仪
医
电源模块 疗
IT
电流互感器
系
报警与显示仪
统 信号发生器
故障定位仪
2.1 隔离变压器
图 3 医疗IT系统的构成
AITR 隔离变压器是专门用于医疗场所的隔离变压器，初级绕组与次级绕组之间采用了
双重绝缘处理，并设计了静电屏蔽层，最大程度减少了两绕组之间的电磁干扰。绕组内安装
了 PT100 温度传感器，可用于监测绕组温度。隔离变压器整体采用真空侵漆处理，增加了机
图 5 IT系统在手术室配电系统图
图 6 IT 系统在重症监护室配电系统图 IT 系统设备需要满足的要求： (1) 隔离变压器对地泄露电流和外护物的泄漏电流均不应超过 0.5mA ；医疗 IT 系统应采用 单相隔离变压器，隔离变压器额定输出容量不应小于 0.5kVA，但不应超过 10kVA。 (2) 绝缘监视仪交流内阻抗应至少为 200kΩ，测试电压不应大于直流 25V，即使在故障情况 下，其注入电流的峰值不应大于 1mA，在绝缘电阻小于 50kΩ时，应发出绝缘故障指示。 (3) 报警与显示仪应装设在手术室内的情报面板上或者护士站内，以便医务人员可以经常监 视。在绝缘电阻小于 50kΩ时，音响报警动作，提醒工作人员处理相关故障。当故障被清除 后，系统自动恢复正常。 (4) 对于手术室，每个房间应配有独立的 IT 系统，主要仪器用电插座、无影灯、吊塔等各 用电回路必须经过隔离变压器。 (5) 柜体以及 IT 系统的用电设备的外壳应可靠接地， 总之，IT 系统不但满足了我国《民用建筑电气设计规范》中对 2 类医疗场所必须使用 医疗 IT 系统的要求，而且充分保障了患者和医务人员的安全和医疗设备的安全使用，所以 IT 系统在我院新区医疗系统中具有很强的实用性。
IT系统在二类场所的应用
安科瑞 顾静楠 随着医疗电子设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其 是那些生命攸关的场所，为了降低医疗电击事故的发生，提高医疗用电的安全性、可靠性， 保障医患双方合法权益，所以在医院二类场所要采用供电可靠性好和电流泄露小的IT配电系 统供电，即中性点不接地配电系统，可以很好的防止患者触电现象的发生，并且在配电系统 中要加设绝缘监测装置，对IT配电系统的运行情况进行实时的监控。在我国实施的《民用建 筑电气设计规范》中规定：在二类医疗场所（手术室、重症监护室、心血管造影检查室、心 导管室等）内，用于维持生命、外科手术和其他位于“患者区域”内的医用电气设备和系统 的供电回路，均应采用医疗IT系统。
2.6 测试信号发生器
ASG100 测试信号发生器采用 32 位微处理器芯片和高精度的信号产生电路，实现特定测 试信号的产生。当被监测的 IT 系统出现绝缘故障时，能及时启动并产生测试信号，配合绝 缘故障定位仪实现绝缘故障定位。
2.7 故障定位仪
AIL100-4/AIL100-8 绝缘故障定位仪采用高灵敏度互感器配合高精度的信号检测电路， 检测 ASG100 测试信号发生器注入系统中的信号，准确定位绝缘故障所在的回路。其中 AIL100-4 绝缘故障定位仪能定位 4 个回路的绝缘故障，AIL100-8 绝缘故障定位仪能定位 8 个回路的绝缘故障。
体。尤其在手术室、重症监护室等特殊地方，因病人在麻醉状态下失去或降低防卫能力，各
种电极、传感器或者管道直接插入人体内，在这种情况下，如果有10μA 的电流直接流过病
人心脏，就会造成病人触电死亡。另外，在TN-S系统中会采用30MA的漏电流保护器，如果有
漏电流，断路器会动作，从而影响供电的连续性。
L
负
2.4 专用电源
直流稳压电源可同时为医用智能绝缘监测仪、测试信号发生器、绝缘故障定位仪和集中 报警与显示仪等仪表提供直流 24V 电源。该电源功率大、电压输出稳定、纹波小、耐压等 级高等特点，安装方便，
2.5 电流互感器
AKH-0.66P26 型电流互感器是与 AIM-M 系列绝缘监测仪配套使用的保护型电流互感器， 最大可测电流为 50A，变比是 2000：1，电流互感器采用螺丝直接固定的方式装于机柜内部， 二次侧通过接线柱引出，安装和使用方便。配合绝缘监视仪对医用隔离变压器的负荷情况进 行检测。
[参考文献] [1] GB16895.24-2005\IEC60364-7-710:2002,中华人民共和国国家标准.建筑物电气装置 第 7-710 部分特殊装置或场所的要求-医疗场所[S]. [2] JGJ16-2008 民用建筑电气设计规范.12.8 医疗场所的安全防护[S].
3 IT系统在项目中的应用
在本次项目中，共有 15 间手术室、30 张重症监护病床及相关二类场所采用 IT 系统供 电。每间手术室设置一套 10kVA 隔离电源系统，30 张重症监护病床根据每个病床 2kVA 的 最大容量考虑，30 张重症监护病床一共设置 8 套 8kVA IT 监测系统，手术室的配电系统图 如图 5 所示，重症监护室系统图如图 6 所示
械强度并具有抗腐蚀作用。可通过绝缘监视仪对变压器温度进行检测并发出超温报警。另外，
产品还采用了低温升和低噪声设计，使其具有很好的温升性能和很低的噪声。IT 配电系统
如图 4 所示。
TN-S系统
隔 离 变 压 器
IT系统
L1
负
L2
载
绝缘监测仪
图4 IT配电系统 在医疗二类场所，病人接触的设备多为单相，所以采用单相隔离变压器供电，医疗二类
出现绝缘故障的时候，可先把手术做完，再通知电气维护人员进行故障排查。
TN-S系统
隔 离 变 压 器
IT系统
L
负
N
载
2 IT系统主要元器件
图2 IT系统接线示意图
本项目采用的是安科瑞医疗IT隔离电源系统，其主要设备是隔离变压器、绝缘监视仪、
电源模块、电流互感器、报警与显示仪、信号发生器、故障定位仪。如图3所示。
N
载
PE
1.2 IT系统图 1 源自N-S漏电示意图医院二类场所采用IT系统供电，如图2所示,隔离变压器次级采用不接地的方式。首先可
以防止其它供电回路中的漏电流通过接地线窜入医疗电气设备中对病人的安全构成威胁。另
外，一旦IT系统所接负载出现对地故障时，因与电源端不能构成回路，只产生一个很小的容
性漏电流，极大地避免了电流对病人的伤害，从而保护了病人的安全。如果在手术的过程中
场所中的三相大型医疗仪器，使用时一般不与病人直接接触，因为三相 IT 系统中如果出现 单相接地故障，非故障相的对地电压将升高到对地额定电压的 1.7 倍，因而具有对地故障 扩大的危险，所以应慎用三相 IT 系统。尽量采用单相隔离变压器供电。
