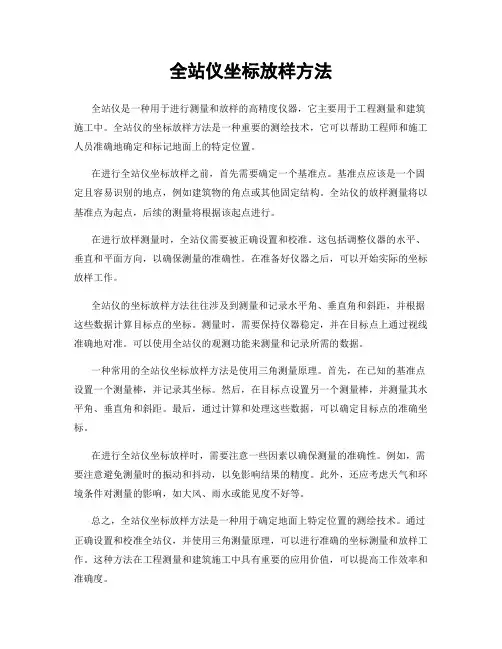

坐标放样法

αAB = tg -1 B A B A y y x x --, S= 2()p A x x -

全站仪座标放样步骤

全站仪坐标放样原理 (1)打开电源开关转动望远镜 (2)按(MENU)主菜单键 (3)按F1放样 (4)按F4确认 (5)按F1测站点设置 (6)按F3(NZE) (7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10) (11)按F3(NE) (12)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标 (13)按2次F4确认 (14)(对准棱镜对点)按F3(是) (15)按F3放样 (16)按F3(NEZ) (17)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标 (18)按3次F4确认 (19)按F1极差键 (20)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0” 然后对准方向棱镜

(21)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前) 注:再下点按F4输入错误按ESC键距离测量 (1)打开电源转动望远镜 (2)按2次(DISP)切换键进入平距、高差测量模式 (3)照准棱镜中心 (4)按F1（测距）键 (5)记录测量数据注：按（ESC）键测距值被清空。按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）

（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据 (1)开机并转动镜头 (2)按(MENU)菜单功能键 (3)按F1放样键 (4)按F4确认键 (5)按F1测站点设置 (6)按F3(NEZ)键 (7)按F1输入站点X坐标及Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE)键 (11)按F1输入后视X坐标及Y坐标 (12)按2次确认键 (13)对准后视棱镜点对点按F3是键 (14)按退出键(ESC) (15)按F2数据采集 (16)按F2列表 (17)按F4确认 (18)按F3碎部点 (19)按F3测量键 (20)按F3(NEZ)键测到该位置点坐标数据

全站仪放样方法

全站仪使用方法一、仪器认识（要使用全站仪之前必须对仪器有较为详细的认知，否则容易对仪器造成损害，影响仪器精确度，导致测量放样的错误）二、全站仪调平 1、全站仪支架粗调平（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。固定三脚架，使其达稳固。全站仪粗平结束。 2、全站仪精调平（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于1、2两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为1、2、3）中间位置，保持1不动，转动2使精平水准器的气泡位于正中心位置；（2）、转动全站仪至精平水准器位于1、3中间位置，保持1 不动，转动3使精平水准器的气泡位于正中心位置。（3）转动全站仪至精平水准器位于2、3中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完

成；否则重复（1）、（2）步骤直至精平水准器位于2、3中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平 3、开机按下全站仪POWER键开机如开机后出现下图情况则全站仪未调平，须关机重新调平三、全站仪放样（仅以图片示意） 1、开机按menu—F2按钮进入放样模式 2、测站点输入如果有必要存储的数据可以选择文件，并储存；如果没有必要存储可以跳过，选择坐标，回车，输入坐标数据回车 3、后视选择后视，按F3（NE/AZ）

全站仪极坐标放样施工工法

全站仪极坐标放样施工工法一、前言全站仪，即全站型电子速测仪。它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种。全站仪极坐标法放样技术，能准确、方便的进行平面建筑网的控制，测量精度高、速度快、操作简便、安全、实用、不受场地限制、可直接放样，避免了繁琐的计算，值得在工程建设中推广应用。二、工法特点 1. 实现了全站仪与计算机的双向通讯，测量人员只需要将全站仪瞄准相应目标，点取相应的按钮即可。避免了数据抄记、输入过程中的错误，简化了外业步骤，其数据处理快速准确、测量精度高、节省人工。

2. 能及时得出点位坐标和偏差信息，还可以结合放样点坐标进行反算，随时得出建议、纠正量，不受个人主观影响，便于操作指挥放样工作。 3. 建立了控制点、放样点的数据库，能方便地进行点位坐标以及实测资料的查询、管理，其定方位角快捷。 4. 仪器体积小重量轻，灵活方便，较少受到地形限制，且不易受处界因素的影响。三、适用范围 1、全站仪极坐标放样施工，适用于各种土建、道桥施工放样，距离测量等；尤其是平面、立面复杂的施工测量，更能体现其优越性。四、施工工艺接合我公司在上海龙腾广场工程中运用全站仪极坐标放样施工的经验，我们对全站仪极坐标放样施工工艺作如下阐述： 1、工艺流程利用AUTOCAD捕捉各控制点坐标→控制点位埋设→仪器安置与定向→控制点测定→坐标计算→测量成果提交→确定测量方法和线路→柱子、墙体、梁等轴线的定位放线→定位放线的质量控制 2、施工过程中应注意的问题（1）施工准备按要求，对全站仪等进行检测、校验和标定，使用满足使用规范标准的测量设备，确保工程总体质量、进度。（2）施工操作 1）在建筑总平面图的电子文件中，先利用CAD捕捉、查询功能将所需要点的坐标自动捕捉下来。

全站仪极坐标法点位放样

全站仪极坐标法点位放样一、实验目的和要求 (1)能根据放样点坐标数据，计算出用极坐标法放样元素 (2)掌握使用极坐标法进行点位放样的基本方法 (3)放样完毕后，都必须对所放样点位进行认真的校核二、实验仪器全站仪1台、棱镜及棱镜杆1根，测钎1根，木桩10个、计算器I个、记录板I块，铅笔1只三、测量资料收集与放样方案制定 (1)测量放样前.应从合法、有效的途径获取施工区已有的平面和高程控制成果资料 (2)应根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，从而确定是否全部或部分对控制点进行检测 (3)如已有控制点不能满足精度要求应重新布设控制;如已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密 (4)应根据规范规定和设计的精度要求，并结合人员及仪器设备情况制定测量放样方案。其内容应包括控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备且等四、放样前准备工作 (1)阅读设计图纸 (2)选定测量放样方法并计算放样数据、绘制放样草图 (3)准备仪器和工具，使用的仪器必须在有效的检定周期内。给仪器充电，检查仪器常规设置如单位、坐标方式、补偿方式、梭镜类型、梭镜常数、湿度、气压等（4)提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输人仪器内存，并检查五、放样步骤 (1)在控制点上架设全站仪并对其进行对中整平，初始化后应检查仪器设置，如湿度、气压、棱镜常数等.输入(或调入)测站点的三维坐标，量取并输入仪器高，输入(调入)后视点坐标，照准后视点进行后视定向。如果后视点上有梭镜，输入棱镜高时.可以马上测定后视点的坐标和高程并与已知数据检核 (2)瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖梭镜或尺子.检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应计算，以检核输入数据的正确性 (3)记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角（4)观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测It平距O （5)计算实测距离D与放样距离D，的差位:GD-D-D'，指挥司镜员在视线上前进或后退△D (6)重复过程(5),直到△D小于放样限差 (非坚硬地面此时可以打桩) (7)检查仪器的方位角值，梭镜气泡严格居中(必要时架设三脚架)，再侧It一次.若△D小于限差要求，则可精确标定点位，在桩上打入一铁钉 (8)测量并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加注记 (9)重复(3)- (8)的过程，放样出该测站上的所有待放样点 (10)如果一站不能放样出所有待放样点，可以在另一测站点上设站继续放样，但开始放样前

全站仪坐标放步骤

【建筑工程施工中全站仪坐标放步骤】 1 ）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；、

3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点

坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。

6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR 项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。 7 ）退出程序后关机，收好仪器装箱，放样工作结束。

【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按F1 放样 (4) 按F4 确认 (5) 按F1 测站点设置 (6) 按F3(NZE) (7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标 (8) 按3 次F4 确认键 (9) 按F2 后视点设置 (10) 按F3(NE) (11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标 (12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是) (14) 按F3 放样 (15) 按F3(NEZ) (16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标 (17) 按3 次F4 确认 (18) 按F1 极差键 (19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜 (20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键【距离测量】 (1) 打开电源转动望远镜 (2) 按2 次(DISP)切换键进入平距、高差测量模式 (3) 照准棱镜中心 (4) 按F1（测距）键 (5) 记录测量数据注：按（ESC）键测距值被清空。按3 次（DISP）切换键可将测距结果切换斜距示

施工测量方案极坐标法

智能医疗设备研发生产项目施工测量方案编制人：审核人：审批人： 2017年5月27日

目录第一章编制依据 0 第二章工程概况 0 第三章施工组织及设备配置 0 第四章测量放线基本准则 (1) 第五章测量准备 (1) 第六章平面控制点的布置与施测 (2) 第七章轴线及各控制线的放样 (5) 第八章轴线及高程点放样程序 (13) 第九章施工时的各项限差和质量保证措施 (14) 第十章竣工测量与变形观测 (15) 第十一章质量控制 (16) 第十二章安全管理及安全保护措施 (17)

第一章编制依据 1、智能医疗设备研发生产项目工程施工组织设计 2、智能医疗设备研发生产项目工程施工蓝图、基坑支护设计图 3、《工程测量规范》GB50026-2007 4、《高层建筑混凝土结构技术规程》JGJ3-2010 5、江苏溧阳城建集团有限公司质量保证手册及有关程序文件第二章工程概况 1、工程名称：智能医疗设备研发生产项目 2、工程地点：西安市尚林路以南、草滩六路以西 3、建设单位：西安天隆科技有限公司 4、设计单位：中国城市建设研究院有限公司 5、勘察单位：中国有色金属工业西安勘察设计研究院 6、监理单位：陕西华营工程建设监理有限公司 7、施工单位：江苏溧阳城建集团有限公司 8、工程标高：本工程1#厂房、8#厂房、9#厂房、10#厂房、11#办公楼、12#厂房的±0.000相当于绝对标高分别为375.270、375.350、375.200、374.900、375.200、375.200。本工程所有相对标高均以8#厂房±0.000标高为基准。 9、本工程主体为钢筋混凝土框架结构，约54316.2平方米。其中地下一层（汽车库、设备用房）：12513.08m2；1#厂房：7375.48m2；8#厂房：6106.76m2；9#楼：5897.56m2；10#楼：5542.66m2；11#楼：8100.07m2；12#楼：8780.59m2。建筑楼层：1#厂房地上5层、地下1层；8#厂房地上5层、地下1层；9#厂房地上5层、地下1层；10#厂房地上5层、地下1层；11#办公楼地上6层、地下1层；12#厂房地上6层、地下1层。建筑高度：1#厂房23.45m；8#厂房23.45m；9#厂房23.45m；10#厂房23.45m；11#办公楼27.95m；12#厂房27.95m。建筑工程结构安全设计等级：二级，设计使用年限：50年。建筑耐火等级为：一级。屋面防水等级：Ⅱ级。抗震设防烈度：8度，设计基本地震加速度为0.20g。建筑使用功能：1#、8#、9#、10#、12#楼为厂房、11#楼为办公用房，各主楼地下室为设备用房，中心区域为车库。施工单位进场时，与建设单位坐标和高程控制点已办理交接手续，共二个坐标和黄海高程控制点。位于场地东侧的草滩六路旁，1#点（BM1坐标：X=21917.997、Y=6090.271；高程：374.044m）；2#点（BM2坐标：X=21995.614、Y=6052.690；高程：374.089m）；第三章施工组织及设备配置 1、主要仪器的配备情况

拓普康全站仪坐标放样操作手册

拓普康全站仪坐标放样操作手册定向边 Y X 后视点（定向点） DX105 放样点（待设点） N_01 测站点（DX106）全站仪坐标放样基本操作过程： 1、在测站点安置仪器； 2、瞄准后视点，进行仪器定向（精确瞄准后视后，将仪器水平度盘示数设置为定向边的坐标方位角值）； 3、根据全站仪显示的水平角与水平距离数，确定待定点位置。全站仪坐标放样操作步骤：全站仪坐标放样操作包括：一）选择放样用坐标文件，二）测站点信息输入，三）输入后视点信息，四）放样实施。一、选择放样用坐标文件选择坐标文件的目的是将全站仪内保存的需在放样中使用的坐标文件设置为当前文件，以便放样时调用其中的坐标。若事先没有将要使用的坐标以文件的形式存入全站仪，则此项操作可以跳过，而采用直接输入坐标的方式进行放样操作。在角度模式下，按[MENU]键显示主菜单按 F2 [放样]，进入选择文件界面。选择文件的目的是将所需的坐标文件设置为当前文件，以供放样时调用其中的坐标值。有四种方式进行“选择文件”的操作（具体操作时，只选择其中之一方式）方式 1： F1 [输入]：按此键表示用输入文件名方式来选择要操作的坐标文件。按F1 [输入]后，进入文件名输入界面，输入文件名后，回车，即选择了要操作的坐标文件； F1 [ALP] ：数字/字母输入转换键；F2 [SPC]：空格键；F3 [CLR]：清除键方式 2： F2 [调用] ：按此键表示调用仪器内已有的坐标文件。进入文件列表界面，用光标键移动键“▲、▼”，将光标“＞”移至要选择的文件后（如图中的 DEMO 文件），回车，即选择要了操作的坐标文件；方式 3： F3 [跳过] ：按此键表示不选择坐标文件；直接进入放样界面。方式 4： F4 [回车] ：按此键表示选择当前所显示的文件名的文件为操作文件，即不改变原先所

全站仪坐标放样线步骤

【建筑工程施工中全站仪坐标放样线步骤】【建筑工程施工中全站仪坐标放步骤】 1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；、 3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入

设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。 6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。

7 ）退出程序后关机，收好仪器装箱，放样工作结束。【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按 F1 放样 (4) 按 F4 确认 (5) 按 F1 测站点设置 (6) 按 F3(NZE) (7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标 (8) 按 3 次 F4 确认键 (9) 按 F2 后视点设置 (10) 按 F3(NE) (11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标 (12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是) (14) 按 F3 放样 (15) 按 F3(NEZ) (16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标 (17) 按 3 次 F4 确认 (18) 按 F1 极差键

极坐标法点放样

工程测量实习报告 ———经纬仪极坐标放样班级：测量10029班学号： 10040232910 姓名：张浩指导老师：杨晓平

一、实训目的为了更好的将理论与实践相结合，安排了本次的教学实训，本次实训是使用全站仪进行一般极坐标点位实地放样实训。通过现场的实际操作能够使我们更熟练的掌握极坐标法一般点位放样。二、班级、时间、地点 (一)实习班级和时间测量10029班（第八周、4月10号） (二)实习地点杨凌职业技术学院南校区三、放样数据 =3992.798 (一)、放样点坐标：X P =5695.600 Y P =3923.008 (二)、测站坐标：X A =5607.606 Y A =3972.102 后视点坐标：X M Y M=5458.367

方位角：α =288°12′33″ AM αAP=51°34′52″ -αAP=236°37′41″ 水平夹角：β=α AM 距离:D=Y 2 =112.310 △2 X △ 四、实习过程一、极坐标法一般点位放样 (一)、操作步骤： 1、将仪器安置于点A，在M点立照准目标定向，读为取水32°22′18″ 2、顺时针转动照准部，使水平度盘读数为268°59′59″ 3、沿视线方向用钢尺量取距离D：112.310米，标定P点（二）、附图 A△ P 1 P2 M△

二、归化放样 1、用一般放样方法标定点P 1 2、方向归化，用测回法测出β 测 =268°59′48″ △β=β-β 测 =268°59′59″-268°59′48″=+11″ 归化△β，顺时针微调（外测）+11″，标定P 2 3、距离归化，量取 A P 2为D 测，△ D=D-D 测 =112.310-112.285=0.015米，沿视线方向量△D，标定P 3 4、检核△β、△D，若误差不符合要求则继续归化四、实训总结通过本次实习，使我们将以前学习的坐标测量知识转换为坐标的放样。将理论和实践进行结合，了解测绘和测设的区别，将地形测量的知识和工程测量的知识进行融合。使得两者相结合，即会测坐标点也会放坐标点。用经纬仪极坐标发放样出设计坐标，并对放样出的角度和距离进行测量，比较误差和精度。让我学到了很多实实在在的东西，对以前零零碎碎学的测量知识有了综合应用的机会，工程测量测设过程有了一个良好的了解。学会了运用经纬仪的基本测设方法等在课堂上无法做到的东西以及更熟练的使用经纬仪，也对钢尺量距的知识进行了回顾。很好的巩固了理论教学知识，提高实际操作能力，同时也拓展了与同学之间的交际合作的能力。

全站仪坐标法放样

工程测量实习报告 ———全站仪坐标放样班级：测量10029班学号： 10040232910 姓名：张浩指导老师：杨晓平

一、实训目的为了更好的将理论与实践相结合，安排了本次的教学实训，本次实训是使用全站仪进行一般坐标点位实地放样实训。通过现场的实际操作能够使我们更熟练的掌握极坐标法一般点位放样。二、班级、时间、地点 (一)实习班级和时间测量10029班（第八周、4月11号） (二)实习地点杨凌职业技术学院南校区三、放样点坐标数据 =3625.411 (一)、放样点坐标：X P =6093.032 Y P =3732.008 (二)、测站坐标：X A =6024.556 Y A =3852.339 后视点坐标：X M Y M=6314.360

方位角：α AM =67°37′12″ αAP=147°31′42″ 水平夹角：β=α AM -αAP=79°54′30″ 距离:D=Y △ - X △2 2=127.538 四、实习过程一、全站仪一般点位放样 (一)、操作步骤： 1、将仪器安置于点A，进入放样模式、回车，调去文件、回车； 2、测站设置（X、Y、H）、仪器高i回车，后视定向（后视方位角或后视坐标）、回车，输入后视坐标（X、Y、H），照准后视目标、回车，复测（反算方位角）； 3、放样，输入待定点坐标（X P 、Y P ）回车，则可在显示屏上得△HR=79°54′30″、△D=127.538； 4、转动照准部使△HR=0°00′00″，沿视线方向立棱镜使△D=0.00m，标定P点；（二）、附图

M△P 1 P2 △ A 二、全站仪归化放样 1、用一般放样方法标定点P 1 2、方向归化，用测回法测出β 测 =79°54′24″ △β=β-β 测 =79°54′30″-79°54′24″=+6″ 归化△β，顺时针微调（外测）+11″，标定P 2 3、距离归化，量取 A P 2为D 测，△ D=D-D 测 =127.538-127.526=0.012米，沿视线方向用钢尺量取 △D，标定P 3 4、检核△β、△D，若误差不符合要求则继续归化四、实训总结通过本次实习，使我们将以前学习的坐标测量知识转换为坐标的放样。将理论和实践进行结合，了解测绘和测设的区别，将地形测量的知识和工程测量的知识进行融合。使得两者相结合，即会测坐标点也会放坐标点。用全站仪一般坐标法放样出待定点坐标，并对放样出的角度和距离进行测量，比较误差和精度，进行归化。让我学到了很多实实在在的东西，对以前零零碎碎学的测量知识有

全站仪坐标放步骤

【建筑工程施工中全站仪坐标放步骤】 1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；、

3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，

选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择 “是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。

全站仪进行坐标放样时的步骤

1.野外作业前准备工作：（1）检查全站仪是否在鉴定证书合格期内，确定是否为可用正常设备；（2）检视全站仪脚螺旋和微调等螺旋是否在初始零位置；仪器箱内量高钢尺，海拔仪和温度计等工具是否齐全；（3）在全站仪中新建项目，将已知控制点坐标和放样点设计坐标上传到全站仪的新建项目中。 2.到达作业现场后，打开仪器箱，在已知控制点处架设全站仪，并开机预热2-3分钟，查看海拔仪和温度计，读取气压和温度，并输入全站仪的指定项目中。 3.对中整平全站仪，进行测站定向工作。（1）输入测站点点号A，全站仪自动提取对应已知控制点的坐标和高程，确认后量取和输入仪器高；（2）询问和输入后视点点号B，全站仪自动提取对应已知控制点的坐标和高程，询问和输入后视点棱镜高，最后回报确认后视点点号及棱镜高。（3）望远镜瞄准后视点棱镜，然后按测量键并确认，完成测站后视定向工作。（4）定向起算边长的检核：使用全战仪内的放样功能，放样后视点B，检查起算边长误差是否符合精度，通常实测边长与坐标反算边长的相对误差应小于 1/4000。否则，测站点或后视点就有问题。 4.开始放样工作。（1）输入放样点点号，全站仪自动提取对应已知控制点的坐标和高程，并显示放样点与测站点的方向和距离。（2）将水平度盘旋转到放样点方向，并锁定水平度盘，使用望远镜粗瞄，指导司尺员到达预定放样点方向上，通知司尺员面对仪器方向向左/向右移动棱镜杆。（3）指导司尺员调整棱镜，使棱镜在望远镜视线以内，最终到达全战仪望远镜十字丝附近，然后测量距离，全战仪显示当前棱镜位置的前后偏距，并通知司尺员相对仪器延长/缩短的距离。（4）接近放样点设计坐标位置处时，望远镜瞄准棱镜杆根部，指导司尺员调整方向，使得棱镜杆根部位于望远镜竖丝方向上，然后搏动竖直方向瞄准棱镜，再次测量距离，再次通知司尺员相对仪器延长/缩短的距离，直至最终放样点的方向和距离的偏距都满足放样精度要求。（在以上放样过程中，水平度盘始终锁定在放样点的方向上，测量员须指导司尺员来调整棱镜位置到达指定的方向）（5）确认并通知司尺员钉桩，在桩位处再次立好棱镜后，询问棱镜高，测站修改棱镜高后，进行测量并记录实际放样点的坐标和高程。 5.向甲方现场人员指认放样点桩位，并在放样交验单上签字确认。 6.放样完成后，回到室内从全战仪导出放样点桩位的实测坐标和高程，并编写放样报告书，如放样交验单，放样点坐标表等。

全站仪坐标放样及计算方法

全摘要:目前,公路工程施工放样广泛采用全站仪进行,利用全站仪进行放样的关键在于放样点的坐标计算. 本文就公路中桩及中线以外各点的坐标计算进行探讨. 关键词: 施工放样全站仪坐标计算随着全站仪的日益普及，坐标放样的方法因其准确、迅速的优点而在施工中得到了越来越多的使用。而利用全站仪进行坐标放样,关键的问题就在于如何计算出需放样点的坐标。在公路施工过程中，需要进行放样的点位，不外乎两种情况：一是该点位于公路中线上，即公路中桩；另一类则是点位在中线以外，位于某个中桩的横断方向上。这样无论哪种情况，需要放样的点的桩号首先是已知的。以下就这两种情况，分别讨论一下其坐标的计算方法。 1. 公路中线上点的坐标计算当需放样的点位于公路中线上时，如图1，各JDi 的坐标(Xi ，Yi)在控制测量阶段就已经测定(或由施工图文件中《直线、曲线及转角表》中查出)，相邻JD 连线的坐标方位角Ai-1,i 可由同样方法查出，或利用JD 坐标反算推出。各曲线主点坐标可由《直线、曲线及转角表》查出，或由曲线要素值及i i A ,1-，1,+i i A 计算得到。图 1 1.1直线上各中桩坐标计算

当需要放样的P 点位于直线上时，有两种情况：位于YZ （HZ ）之间和ZY （ZH ）之间，或者位于公路QD 和ZH （ZY ）之间，其计算方法相同，公式如下： i i p A l x x ,10cos -+= i i p A l y y ,10sin -+= 式中 )(0,0y x 为该段直线的起点（可以是YZ ，HZ ，或QD ）坐标 l 为要求的P 点与该段直线起点的桩号差（距离） 1.2 单圆曲线上各中桩坐标计算当需要放样P 点位于单圆曲线上时，其坐标计算如下： )90cos(90sin 2,10R l A R l R x x i i p ππ±+=- )90sin(90sin 2,10R l A R l R y y i i p ππ±+=- 式中 )(0,0y x 为ZY 点坐标，R 为圆曲线半径 l 为P 点与ZY 点的桩号差（弧长）当路线左转时，取“-”，反之取“+” 1.3 带缓和曲线的圆曲线上各中桩坐标计算当P 点位于带缓和曲线的圆曲线时，又分为以下三种情况： 1.3.1 ZH 到HY 段 )30cos(2 ,10S i i p RL l A c x x π±?+=- )30sin(2,10s i i p RL l A c y y π±?+=- 式中 2 2 590s L R l l c - = )(0,0y x 为ZH 点坐标 l 为P 点与ZH 点桩号差，s L 为缓和曲线长当路线左转时，取“-”，反之取“+” 1.3.2 HY 到YH 段

测量极坐标法

二、极坐标法极坐标法是根据一个角度和一段距离测设点的平面位置。当建筑场地开阔，量距方便，且无方格控制网时，可根据导线控制点，应用极坐标法测设点的平面位置。如图9-7所示，A 、B 、C 为地面已有控制点（导线点），其坐标（A A y x 、）、（B B y x 、）、（C C y x 、）均为已知。P 为某建筑物欲测设点，其坐标（P P y x 、)值可从设计图上获得或为设计值。根据A 、B 、P 三点的坐标，用坐标反算方法求出夹角β和距离AP D ，计算公式如下：坐标方位角 A B A B AB AB x x y y --=-1tan αα （9-11） A p A P AP AP x x y y --=-1tan αα （9-12）两方位角之差即为夹角β： AP AB ααβ-= （9-13）两点间的距离AP D 为： ()()22A P A P AP y y x x D -+-= （9-14）【例题9-5】已知Ａ、Ｂ为控制点，其坐标值为=A x 858.750m 、A y =613.140m ；B x =825.432m 、B y =667.381m ；P 点为放样点，其设计坐标为P x =430.300m 、P y =425.000m 。计算在A 点设站，放样P 点的数据。 A B A B AB AB x x y y --=-1tan αα==---750.858432.825140.613381.667tan 1AB α121°33′38″ A p A P AP AP x x y y --=-1tan αα==---750.858300.430140.613000.425tan 1AP α203°42′26″

全站仪极坐标放样施工方法经验介绍

全站仪极坐标放样施工方法经验介绍一、前言全站仪，即全站型电子速测仪。它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种。全站仪极坐标法放样技术，能准确、方便的进行平面建筑网的控制，测量精度高、速度快、操作简便、安全、实用、不受场地限制、可直接放样，避免了繁琐的计算，值得在工程建设中推广应用。二、方法特点 1.实现了全站仪与计算机的双向通讯，测量人员只需要将全站仪瞄准相应目标，点取相应的按钮即可。避免了数据

抄记、输入过程中的错误，简化了外业步骤，其数据处理快速准确、测量精度高、节省人工。 2. 能及时得出点位坐标和偏差信息，还可以结合放样点坐标进行反算，随时得出建议、纠正量，不受个人主观影响，便于操作指挥放样工作。 3.建立了控制点、放样点的数据库，能方便地进行点位坐标以及实测资料的查询、管理，其定方位角快捷。 4.仪器体积小重量轻，灵活方便，较少受到地形限制，且不易受处界因素的影响。三、适用范围 1、全站仪极坐标放样施工，适用于各种土建、道桥施工放样，距离测量等；尤其是平面、立面复杂的施工测量，更能体现其优越性。四、施工工艺接合我公司在上海龙腾广场工程中运用全站仪极坐标放样施工的经验，我们对全站仪极坐标放样施工工艺作如下阐述： 1、工艺流程利用AUTOCAD捕捉各控制点坐标→控制点位埋设→仪器安置与定向→控制点测定→坐标计算→测量成果提交→确定测量方法和线路→柱子、墙体、梁等轴线的定位放线→定位放线的质量控制

南方全站仪放样操作

南方全站仪放样操作点击次数：12424 发布时间：2011-4-28 南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。 7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。 8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。每输完一个坐标后按F4回车确认输入。重复此项操作依次输入N,E,Z的坐标值。当输入完Z数据并回车后，屏幕显示输入仪器高。 9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。 10、按F2输入后视点，屏幕显示后视点界面。 11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。 12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），

然后按F4回车，屏幕显示照准后视点。此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。） 13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。 14、按F3输入放样点，屏幕显示放样点。 15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。分别输入放样点的N,E,Z坐标（方法同第8步）。输入完毕后按F4回车,屏幕显示输入棱镜高度。 16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。 17、按F4继续，屏幕显示角度差调为零。 18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）20、指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点。 21、按南方全站仪F4换点，屏幕返回14步，重复操作即可。

全站仪坐标放样详细过程步骤

全站仪坐标放样详细过程步骤最佳答案 14．放样测量放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。显示值= 实测值- 放样值放样测量应使用盘左位置进行。 14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。操作过程操作键显示 1．按右图所示照准参考方向。 2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。【置零】【测量】 H ZA 99°43′13〃 HAR 0°00′00〃P2 置零坐标放样记录操作过程操作键显示 3．在测量模式第二页菜单下按【放样】，进入放样测量模式。在菜单模式选取“2.放样测量”完成同样功能。【放样】【放样测量】 1．放样数据 2．放样观测

3．测站设置 4．方位角 4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。输入放样平距和放样角度，每输完一数据项后按【】。【】【放样距离角度】 H: HA: 坐标确定 5．按【确定】进入放样观测屏幕。其中： dH：目标与待放样点的平距差值。 dHA:目标与待放样点的水平角差值。【确定】【距离放样】 dH dHA -119°23′18〃 HAR 0°00′00〃改正模式引导测量 6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。箭头的含义λ ←：从测站上看去，向左移动棱镜。 →：从测站上看去，向右移动棱镜。恢复放样观测屏幕,按【差值】【引导】λ

全站仪操作步骤

全站仪操作步骤全站仪简介：仪器面板外观和功能说明面板上按键功能如下： ——进入坐标测量模式键， ——进入距离测量模式键， ANG ——进入角度测量模式键， MENU ——进入主菜单测量模式键， ESC ——用于中断正在进行的操作，退回到上一级菜单， POWER ——电源开关键， ——光标左右移动键, ▲ ▼ ——光标上下移动、翻屏键， F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距； N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。测站点：仪器对中器对准的点就是测站点。（例图B:测站点C）后视点：仪器用来确定现场北方向的点就是后视点。（例图B,已知点A,当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。）放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。（例图B,放样点P1）全站仪坐标表示跟图纸坐标对应关系：N（北坐标）一X， E （东坐标）--Y，Z （天顶方向坐标）—标高。测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。全站仪的两个最基本的功能：放样和数据采集。放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。｛如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。｝放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V, HR,进入角度测量界面。 4、按键，进入放样程序，屏幕提示：选择一个文件。 5、按F3 选择跳过,屏幕进入坐标放样1/2 菜单。 6、按F1 选择输入测站点,屏幕显示测站点。 7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。

全站仪坐标放样操作步骤

全站仪坐标放样操作步骤 1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。 2、按MENU菜单进入模式 3、按F2：测量程序。 4、按S?O、 5、按F3坐标放样，选择一个文件（按F4跳过）。 6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。 7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。 8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。 9、照准棱镜，按F4继续，当d HR(显示数值归零后)表明放样方向正确。 10、按F2(距离)键HD：实测的水平距离dHD：对准放样点尚差的水平距离。 11、按F1进行精测。d HR、dHD、dZ均为0时，则放样点的测设已经完成。 12、按F4继续下一个点的放样。注：上述测量：由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。后方交会法 1、同基本操作1、 2、 3、 4、5 2、按F2新点，显示F1:极坐标F2：后方交会法 3、按F2（后方交会法）键。选择一个文件，按ENT回车健确认，继续回车确认 4、按F1键，再回车确认 5、输入已知点A，按F4(是)进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1(测量)键，进入已知点B的输入。 6、对已知点B的输入，同上5，则显示后方交会残差
