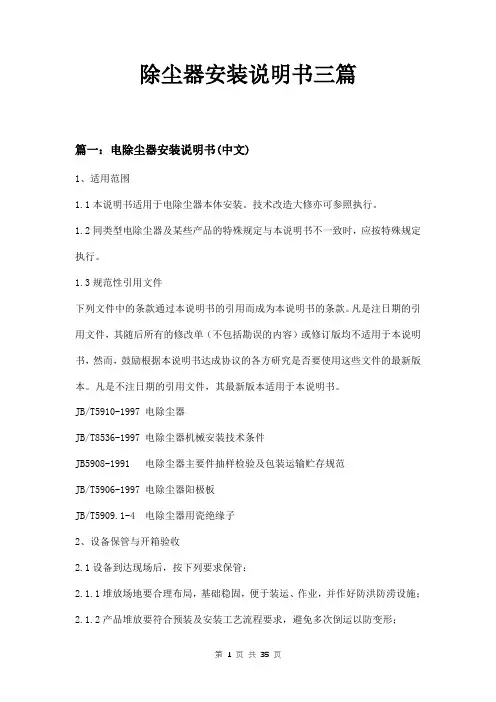

除尘器安装说明书三篇
除尘器安装说明书三篇篇一：电除尘器安装说明书(中文)1、适用范围1.1本说明书适用于电除尘器本体安装。
技术改造大修亦可参照执行。
1.2同类型电除尘器及某些产品的特殊规定与本说明书不一致时，应按特殊规定执行。
1.3规范性引用文件下列文件中的条款通过本说明书的引用而成为本说明书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本说明书，然而，鼓励根据本说明书达成协议的各方研究是否要使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本说明书。
JB/T5910-1997 电除尘器JB/T8536-1997 电除尘器机械安装技术条件JB5908-1991 电除尘器主要件抽样检验及包装运输贮存规范JB/T5906-1997 电除尘器阳极板JB/T5909.1-4 电除尘器用瓷绝缘子2、设备保管与开箱验收2.1设备到达现场后，按下列要求保管：2.1.1堆放场地要合理布局，基础稳固，便于装运、作业，并作好防洪防涝设施；2.1.2产品堆放要符合预装及安装工艺流程要求，避免多次倒运以防变形；2.1.3电除尘器零部件的包装运输、标志贮存应符合JB5908-1991的规定。
2.2设备开箱验收2.2.1设备开箱、清点、验收应有制造厂、用户、施工单位共同参加。
2.2.2验收条件a.供货清册、装箱清单等技术文件资料齐全；b.设备铭牌上的型号、规格、数量与工程设计相符；c.检查产品质量，如因运输、装卸、贮存过程产生变形和尺寸变动，应作校正，对无法修复的要给予报废及更换。
d.设备验收标准依据制造厂家设计图纸、有关技术文件及JB/T5910-1997规定。
3、施工前准备3.1安装条件3.1.1施工单位应熟悉设备的结构、性能及有关图纸和技术文件、编制施工组织设计文件和施工质量卡，施工过程中要严格做好质量检验记录（见《文件包》）；3.1.2按交货清单清点零部件；3.1.3电瓷产品耐压试验应符合JB/T59091-4的规定；3.1.4施工现场应有“三通一平”（即水通、电通、道路通、场地平整）条件，并具备防火、防冻、防雨等安全设施；3.1.5钢筋混凝土基础及支柱，应经验收合格并提供耐压试验报告后方可进行设备安装；3.1.6电除尘器的安装应根据安装说明书，安装图纸及相应的技术要求，在吉利达现场技术代表的指导下进行。
除尘器的安装施工方案
除尘器的安装施工方案一、材料要求1 通风专业常用的除尘器类型有：旋风除尘器、双级涡旋除尘器、湿式除尘器、过滤式除尘器、多管除尘装置、电除尘器等。
除尘器的安装分为整体式和组装式。
2 除尘器应有产品合格证，其型号、规格及尺寸必须符合设计要求。
3 除尘器本体和配套件应齐全；完整，其内表面平整、无明显凹凸，圆弧均匀，拼缝错开，焊缝表面无裂纹、夹渣、明显砂眼、气孔等缺陷。
4 除尘器制作的板厚应按照设计要求、标准样本材料明细表执行。
并对其外观进行检查，确认后填写设备开箱检查记录单，经双方确认后方可安装。
如有损坏应修复合格，损坏严重时应及时更换。
二、主要机具主要机具：电锤、手电钻、电焊机、气焊设备、倒链、扳手、水平尺、线坠等。
三、作业条件1 土建施工己完毕，现场已具备施工条件且无障碍物及其他杂物。
2 已进行技术交底。
四、操作工艺(一) 工艺流程:设备验收→搬运→安装及调整→检验(二)设备验收：1 除尘器各部件的连接应严密，进出口方向必须符合设计要求，安装牢固平稳，因除尘器有时设计在风机负压端，有时在正压端，不能装反，故安装时要弄清进、出口方向后再行安装。
2 除尘器涡旋方向要与风机旋转方向配套一致，即右旋除尘器配用右旋引风机，左旋除尘器配用左旋引风机。
(三)安装及调整：1 安装时，法兰密闭垫应加在螺栓内侧，以保证密封性能。
2 湿式除尘器的水系统，其水管连接处和存水部位必须严密不漏，排水畅通。
3 现场组装除尘器的各部位连接处必须严密。
4 除尘器的排灰阀、卸料阀、排泥阀的安装必须严密，并便于操作和维修。
5 双级蜗旋除尘器的叶片方向必须正确；旁路分离室的泄灰口必须光滑无毛刺。
6 旋筒式水膜除尘器的外筒体内壁严禁有突出的横向接缝。
7 脉冲袋式除尘器安装分整体式和组装式两种：整体式脉冲袋式除尘器安装，应对外观及各部件进行检查，若无松动、破损等缺陷，整体完成，则可安装。
组装式脉冲袋式除尘器安装时，应弄清其装配形式，按设计要求正确安装。
电除尘内外顶盖安装安全措施
汇报人： 2023-12-13
目录
• 引言 • 准备工作 • 安装过程安全措施 • 安装后检查与验收 • 常见问题及解决方案 • 总结与展望
01
引言
目的和背景
目的
确保电除尘内外顶盖安装过程中的安全，防止事故发生。
背景
电除尘器是一种广泛应用于电力、化工、冶金等行业的环保 设备，而其内外顶盖的安装是设备安装过程中的重要环节。 由于安装过程中存在高空作业、机械操作等多种危险因素， 因此需要采取有效的安全措施。
定运行。
持续改进
根据实际运行情况，对 设备进行持续改进，提 高设备的性能和效率。
THANKS
谢谢您的观看
在安装现场设置明显的安全警示标识，提醒其他人员注意安全，避免误操作或 干扰安装过程。
03
安装过程安全措施
吊装作业安全要求
01
02
03
吊装设备选择
根据顶盖的重量和尺寸， 选择合适的吊装设备，如 吊车、起重机等。
吊装绳索检查
确保使用的吊装绳索符合 安全标准，无破损或老化 现象。
吊装指挥
设置专职的吊装指挥人员 ，负责指挥吊装作业，确 保吊装过程的安全。
使用符合安全标准的电 气设备，确保其接地良 好、绝缘完好。
在电气作业前进行安全 检查，确保设备完好无 损。
遵守电气作业规范，确 保操作人员持证上岗， 按照操作规程进行作业 。同时，定期对电气设 备进行检查和维护，及 时发现和排除安全隐患 。
06
总结与展望
本次安装工作总结
完成情况
详细列举本次电除尘内外顶盖安装工作的完成情况，包括安装的 具体步骤、时间、人员等。
吊装作业问题：在吊装作业过程中，可 能出现钢丝绳断裂、吊钩脱落等安全问 题。

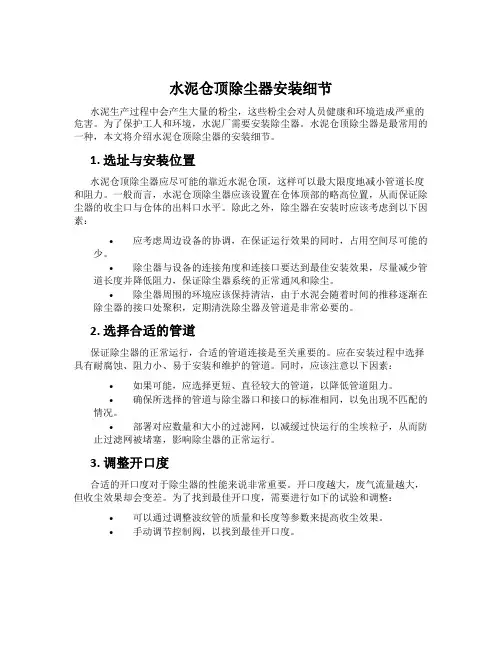

水泥仓顶除尘器安装细节
水泥仓顶除尘器安装细节水泥生产过程中会产生大量的粉尘，这些粉尘会对人员健康和环境造成严重的危害。
为了保护工人和环境，水泥厂需要安装除尘器。
水泥仓顶除尘器是最常用的一种，本文将介绍水泥仓顶除尘器的安装细节。
1. 选址与安装位置水泥仓顶除尘器应尽可能的靠近水泥仓顶，这样可以最大限度地减小管道长度和阻力。
一般而言，水泥仓顶除尘器应该设置在仓体顶部的略高位置，从而保证除尘器的收尘口与仓体的出料口水平。
除此之外，除尘器在安装时应该考虑到以下因素：•应考虑周边设备的协调，在保证运行效果的同时，占用空间尽可能的少。
•除尘器与设备的连接角度和连接口要达到最佳安装效果，尽量减少管道长度并降低阻力，保证除尘器系统的正常通风和除尘。
•除尘器周围的环境应该保持清洁，由于水泥会随着时间的推移逐渐在除尘器的接口处聚积，定期清洗除尘器及管道是非常必要的。
2. 选择合适的管道保证除尘器的正常运行，合适的管道连接是至关重要的。
应在安装过程中选择具有耐腐蚀、阻力小、易于安装和维护的管道。
同时，应该注意以下因素：•如果可能，应选择更短、直径较大的管道，以降低管道阻力。
•确保所选择的管道与除尘器口和接口的标准相同，以免出现不匹配的情况。
•部署对应数量和大小的过滤网，以减缓过快运行的尘埃粒子，从而防止过滤网被堵塞，影响除尘器的正常运行。
3. 调整开口度合适的开口度对于除尘器的性能来说非常重要。
开口度越大，废气流量越大，但收尘效果却会变差。
为了找到最佳开口度，需要进行如下的试验和调整：•可以通过调整波纹管的质量和长度等参数来提高收尘效果。
•手动调节控制阀，以找到最佳开口度。
4. 插入式除尘器无法超标达标的原因在水泥生产中，插入式除尘器经常被用来收集粉尘，但有时会出现超标的现象。
通过分析，我们可以得出以下的原因：•除尘器的收尘口被堵塞。
•除尘器的管道阻力过大。
•除尘器运行负荷过大。
为了避免这些问题的出现，我们可以通过合理调整除尘器的开口度、清理除尘器的管道和过滤网、防止除尘器过度运行等方式来解决问题。
水泥罐仓顶除尘器
仓顶法兰除尘器搅拌站除尘滤芯公司介绍，首先先把仓顶除尘器的外壳(圆筒)卷好，然后焊接，焊接完成以后喷涂防止生锈。
把圆筒上下两节连接，使用卡箍连接，圆筒外面有密封圈，在用螺丝把卡箍套在密封圈上，用螺丝把卡箍上紧。
注意一定要上紧，防止仓顶除尘器内部往外漏灰。
用聚酯纤维(无纺布)为主要材质制作除尘滤芯，一定要采用质量达标的进口材质，以延长除尘器滤芯的使用寿命。
在圆筒中间一节里面安装振动盘，注意震动盘外径必须有密封圈，安装好振动盘，在振动盘上面安装振动电机。
在振动盘14个圆孔里，把除尘滤芯装上，一定要固定好。
在仓顶除尘器最上面一节圆筒顶部安装防雨帽，用螺丝固定，防雨帽(圆形、方形)选择按客户要求。
最后在中间圆筒上弄一个圆孔，把振动电机电线顺出来，安在线盒上。
仓顶除尘器把粉尘从烟气中分离出来的设备叫除尘器或除尘设备具体参数：过滤面积：24㎡滤芯数量：14支排风量：>1500m3/h过滤效率：>99.9%清理方式：间歇式振动清理振动电机功率：500瓦(380伏/50Hz)结构形式：圆筒形直径：788mm安装总高度：1600mm连接方式：卡箍连接(含密封圈法兰连接)筒体材料：碳钢喷漆颜色：黄色/灰色/红色一、产品概述14个滤芯仓顶除尘器是一种自动清灰结构的单体除尘设备，这种除尘器在水泥，矿粉，采矿、冶金、建材、机械、化工、粮食加工等工矿企业广泛用于过滤气体中的细小的，非纤维性的干燥粉尘或在工艺流程中回收干燥粉料的一种除尘设备。
仓顶除尘器在含尘浓度200毫米/立方料-3000毫克/立方米时;它的阻力不超过65公斤/平方米，它的除尘效率高达100%.二、工作原理仓顶除尘器的滤尘是通过滤芯进行的，滤滤芯材料玻纤，当含尘空气通过时，即可有效的使用固相与气相分离开来，玻纤的滤芯是一种多孔性的滤尘材料，当气流通过时，由于震动作用、使气流中的微粒吸附在滤芯上或沉降下来，净化后的空气即可排出，为了清除附着和沉入滤芯的灰尘，在每班通风机停止运行时(每隔约2-4小时)顺序振动除尘器，每次振动5下左右。
仓顶脉冲除尘器使用说明书
仓顶脉冲除尘器1、概况仓顶脉冲除尘器是适用于电厂灰库库顶的一种高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大、净化效果好、结构简单、工作可靠、维护工作量少等特点。
FYM-24仓顶脉冲除尘器，采用了先进集成电路控制仪，具有集成度高，可靠性强等优点;同时，选用上海袋配生产的优质脉冲阀。
本产品经电站长期使用证明，性能稳定，运行可靠，深受选用单位及用户的好评。
2、结构简介FYM-24 型脉冲袋式除尘器的基本结构由四大部分1、引风机：除尘器上端引风机2、除尘室：包括多孔板、滤筒、卡盘、文氏管等。
3、喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。
3、工作原理含尘空气由风口进入除尘器箱体内，细小尘粒由于滤筒的多种效应作用，被滞阻在滤筒外壁。
净化后的气体通过滤筒经文氏管从上箱体出风口排出。
随着使用时间的增长，滤筒表面吸附的粉尘增多，滤筒的透气性减弱，使除尘器阻力不断增大。
为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷射到对应的文氏管（称为一次风），并在高速气流通过文氏管时诱导数倍于一次风的周围空气（称为二次风）进入滤筒，造成滤筒瞬间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤筒外壁上的粉尘被清除。
落下的灰尘经排灰系统排出。
由于清灰是依次分别向几组滤筒进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力保持不变。
四、仓顶脉冲除尘器参数：高度：1.8米焊接法兰直径：80厘米过滤面积：24平方过滤介质：滤筒数量：14只风量：1500-3000立方每小时风机：3千瓦筒体颜色：黄色配件：脉冲控制仪五、主要配件⑴. 脉冲控制仪：脉冲控制仪是脉冲袋式除尘器的主控设备，采用了CMOS 数字集成电路配用NPN 低频大功率三极管组成的电子无触点开关，具的较高的集成度和抗干扰能力，耗电省，在电源电压有较大幅度摆动时，仍能正常工作。
除尘器制作及安装工艺流程
除尘器制作及安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!除尘器的制作与安装工艺流程详解除尘器，作为工业生产中不可或缺的设备，主要用于清除空气中的粉尘和颗粒物，以保护环境并提升产品质量。
除尘器安装施工方案图
除尘器安装施工方案图1. 引言本文档提供了除尘器安装施工方案图的详细说明。
除尘器是用于空气污染控制的重要设备，安装施工方案的设计和实施对于确保除尘设备的有效运行至关重要。
2. 安装施工方案图概览下面是除尘器安装施工方案图的概览：安装施工方案图+------------------+| A工区 |+------------------+| B工区 |+------------------+| C工区 |+------------------+3. A工区安装施工方案A工区是除尘设备的主要安装区域。
下面是A工区安装施工方案图的详细说明：A工区安装施工方案图+-----------------------------+| 除尘器主体 |+-----------------------------+| 风机组件 |+-----------------------------+| 进出风管道 |+-----------------------------+| 电气控制系统 |+-----------------------------+•除尘器主体：安装在A工区的核心位置，确保除尘器的稳定运行。
需要注意的是，除尘器主体应该与风机组件、进出风管道等局部紧密配合，确保安装的稳固性。
•风机组件：包括主风机和辅助风机，负责提供必要的气流以实现除尘效果。
风机组件的安装和调试需要严格按照制造商提供的说明进行操作，确保其正常运行并满足设计要求。
•进出风管道：负责将气流引导到除尘器主体，并排除处理后的废气。
进出风管道的布置和安装应遵循流体力学原理，确保气流的畅通和均匀分布。
•电气控制系统：包括控制柜、电缆等设备，负责控制除尘器的开关、调节和监测。
电气控制系统的安装需要符合相关的电气平安标准，并且要可靠地连接到除尘器主体和风机组件。
4. B工区安装施工方案B工区是与A工区相连的区域，主要负责除尘设备的辅助安装。
下面是B工区安装施工方案图的详细说明：B工区安装施工方案图+-----------------------------+| 除尘器进料系统 |+-----------------------------+| 除尘器排料系统 |+-----------------------------+•除尘器进料系统：包括进料斗、输送机等设备，负责将待处理的物料引导到除尘器主体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装过程
1、除尘器设备起吊时，应注意避免碰损箱体及配件。
灌顶孔径必须小于除尘器。
并焊接在储灰灌顶。
2、接通引风机。
3、接通空气压缩机，并将软连接，连接到除尘器储气罐。
4.安装前对除尘器各部件进行全面检查，零部件是否完好齐全，如发现缺少，损坏或变形者，要修整补齐后方可安装。
5.除尘器各法兰之间应嵌入密封填料才能拧紧螺栓，保证箱体密封可靠，防止漏气。
6.滤筒安装时必须垂直于固定在除尘器内，必须安装紧凑，并固定住滤筒。
7.气包、电磁脉冲阀喷吹管的连接应可靠密封，不得有漏气现象。
