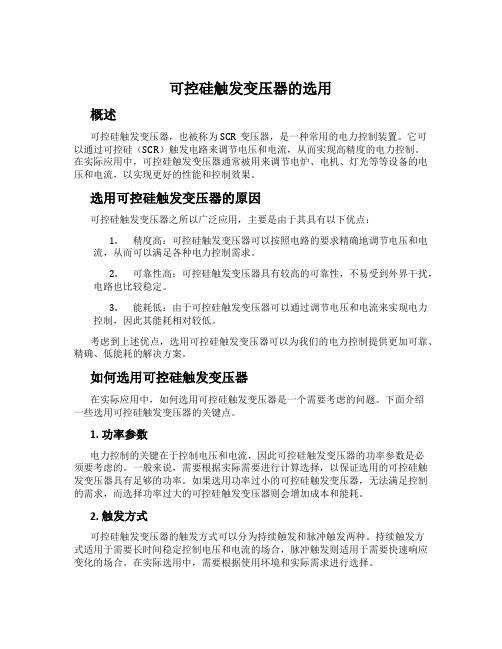

可控硅触发变压器的选用
可控硅触发变压器的选用概述可控硅触发变压器，也被称为SCR变压器，是一种常用的电力控制装置。
它可以通过可控硅（SCR）触发电路来调节电压和电流，从而实现高精度的电力控制。
在实际应用中，可控硅触发变压器通常被用来调节电炉、电机、灯光等等设备的电压和电流，以实现更好的性能和控制效果。
选用可控硅触发变压器的原因可控硅触发变压器之所以广泛应用，主要是由于其具有以下优点：1.精度高：可控硅触发变压器可以按照电路的要求精确地调节电压和电流，从而可以满足各种电力控制需求。
2.可靠性高：可控硅触发变压器具有较高的可靠性，不易受到外界干扰，电路也比较稳定。
3.能耗低：由于可控硅触发变压器可以通过调节电压和电流来实现电力控制，因此其能耗相对较低。
考虑到上述优点，选用可控硅触发变压器可以为我们的电力控制提供更加可靠、精确、低能耗的解决方案。
如何选用可控硅触发变压器在实际应用中，如何选用可控硅触发变压器是一个需要考虑的问题。
下面介绍一些选用可控硅触发变压器的关键点。
1. 功率参数电力控制的关键在于控制电压和电流，因此可控硅触发变压器的功率参数是必须要考虑的。
一般来说，需要根据实际需要进行计算选择，以保证选用的可控硅触发变压器具有足够的功率。
如果选用功率过小的可控硅触发变压器，无法满足控制的需求，而选择功率过大的可控硅触发变压器则会增加成本和能耗。
2. 触发方式可控硅触发变压器的触发方式可以分为持续触发和脉冲触发两种。
持续触发方式适用于需要长时间稳定控制电压和电流的场合，脉冲触发则适用于需要快速响应变化的场合。
在实际选用中，需要根据使用环境和实际需求进行选择。
3. 控制方式控制方式是可控硅触发变压器的另一个重要参数。
常见的控制方式有手动控制、自动控制和远程控制等。
手动控制是最基本的方式，适用于控制要求不高的场合；自动控制则需要有相应的控制电路，通常适用于需要稳定控制的场合；而远程控制则需要通过网络或信号传输线路来进行控制，最常见的是通过PLC来实现远程控制，适用于大规模的电力控制场合。
DRT系列IGBT驱动变压器选型指南1
例如：若初级脉冲幅值为 15V，为了使 IGBT 可靠驱动，则需要选择变比为 1:1 的驱动变压器，如
DRT801/101A、DRT801/111B 或 DRT802/101A 等。若初级脉冲幅值为 24-30V，为了使 IGBT 可靠驱动，
则需要选择变比为 2:1 的驱动变压器，如 DRT801/201A、DRT801/211B 或 DRT802/201A 等。
23×23×22 23×23×22 23×23×22 23×23×22 23×23×22 23×23×22 27.6×25.1×20 27.6×25.1×20 27.6×25.1×20 27.6×25.1×20 27.6×25.1×20 27.6×25.1×20
页码
67 67 67 67 67 67 68 68 68 68 68 68 68 68 68 68 68 68 69 69 69 69 69 69 70 70 70 70 70 70
29 DRT805/211B 2:1:1 1000
30 DRT805/311B 3:1:1 1000
8mH 8mH 8mH 8mH 8mH 8mH 14mH 14mH 14mH 14mH 14mH 14mH 3.5mH 3.5mH 3.5mH 3.5mH 3.5mH 3.5mH 5mH 5mH 5mH 5mH 5mH 5mH 15mH 15mH 15mH 15mH 15mH 15mH
二．使用条件： ① 环境温度：-40℃~+85℃ ② 相对湿度：温度为 40℃时不大于 90% ③ 大气压力：860~1060mbar(约为 650~800mmHg)
三．绝缘耐热等级：F 级(155℃)
四．安全特性： ① 绝缘电阻：常态时大于 1000MΩ ② 阻燃性：符合 UL94-V0 级
KMPS200㎏220KW全集成化可控硅变频装置使用说明书
KMPS-200㎏-220KW全集成化可控硅变频装置使用说明书江门市江海区宏进中频电炉有限公司电话：0750-3821039传真：0750-3895308地址：江门市江海区滘头新星新基里5号之一厂房目录一、用途 (2)二、结构与特点 (2)三、设备型号的含义 (2)四、使用条件 (2)五、技术参数 (3)六、主电路工作原理 (3)七、控制电路简介 (3)八、设备的安装 (5)九、开机前的检查 (6)十、调试 (6)十一、设备的操作与使用方法 (7)十二、使用维护和注意事项 (7)十三、安全 (7)一、用途可控硅变频电源是一种静止变频装置，利用可控硅元件将工频三相交流电源变换成单相中频电源。
本装置采用并联谐振逆变电路，因此对各种负载适应能力强，使用范围广，广泛应用于各种金属的熔炼、热处理、弯管以及晶体的生长等。
二、结构与特点1、柜体元器件的布局采用单面安装，便于安装、维修、调试，冷却方式采用水冷。
2、控制电路的器件选用进口优质元件，使设备具有很高的可靠性和稳定性。
3、本设备的启动方式采用它激转自激的扫频式零压软启动方式，在整个启动过程中，频率调节系统和电流、电压调节闭环系统实时跟踪负载的变化，实现了较为理想的软启动。
这种启动方式对可控硅冲击小，有效的延长了可控硅的使用寿命。
同是还具有轻、重负载均容易启动的优点。
4、设备的电路采用恒功率控制方式，在运行过程中自动监视电压，电流的变化情况，并由此判断出负载的变化，实现自动调节输出功率，以达到设备始终处于最大输出功率工作状态的目的。
特别是对于熔炼场合，这种恒功率控制方式对大、小炉均可实现的最佳功率输出，有效的提高了熔炼速度。
5、无须专门值班人员，本设备操作简装。
启动后，只要将功率旋钮至最大，当炉内突加大料时，设备会自动调节功率，不会出现过流，过压停机和顶开关的不良现象。
6、由于熔炼速度较快，热效率高，提高了单产，且一般不出现过流情况，均在最高直流输出电压下工作（整流的α=0°），因此本设备输入功率因数高，具有较明显的经济效益。
可控硅触发变压器原理

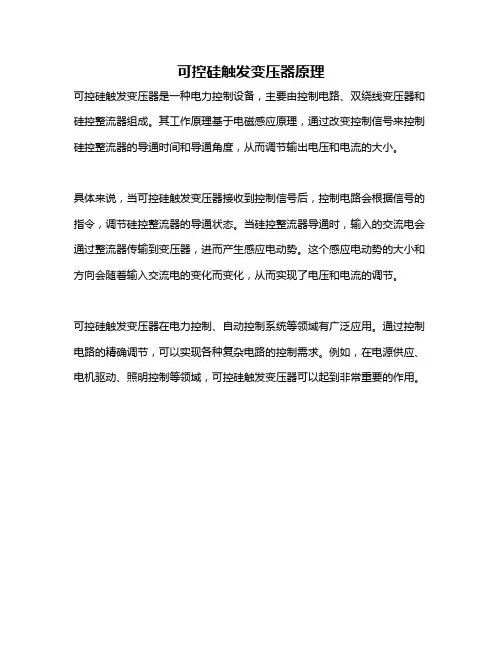

可控硅触发变压器原理
可控硅触发变压器是一种电力控制设备，主要由控制电路、双绕线变压器和硅控整流器组成。
其工作原理基于电磁感应原理，通过改变控制信号来控制硅控整流器的导通时间和导通角度，从而调节输出电压和电流的大小。
具体来说，当可控硅触发变压器接收到控制信号后，控制电路会根据信号的指令，调节硅控整流器的导通状态。
当硅控整流器导通时，输入的交流电会通过整流器传输到变压器，进而产生感应电动势。
这个感应电动势的大小和方向会随着输入交流电的变化而变化，从而实现了电压和电流的调节。
可控硅触发变压器在电力控制、自动控制系统等领域有广泛应用。
通过控制电路的精确调节，可以实现各种复杂电路的控制需求。
例如，在电源供应、电机驱动、照明控制等领域，可控硅触发变压器可以起到非常重要的作用。
可控硅触发变压器原理

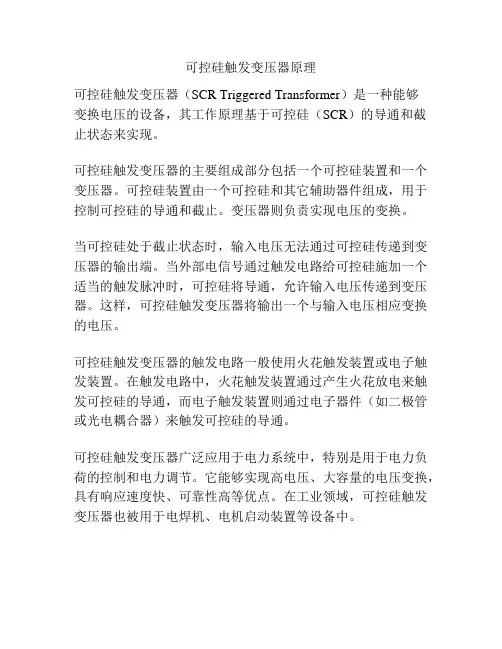

可控硅触发变压器原理
可控硅触发变压器（SCR Triggered Transformer）是一种能够
变换电压的设备，其工作原理基于可控硅（SCR）的导通和截止状态来实现。
可控硅触发变压器的主要组成部分包括一个可控硅装置和一个变压器。
可控硅装置由一个可控硅和其它辅助器件组成，用于控制可控硅的导通和截止。
变压器则负责实现电压的变换。
当可控硅处于截止状态时，输入电压无法通过可控硅传递到变压器的输出端。
当外部电信号通过触发电路给可控硅施加一个适当的触发脉冲时，可控硅将导通，允许输入电压传递到变压器。
这样，可控硅触发变压器将输出一个与输入电压相应变换的电压。
可控硅触发变压器的触发电路一般使用火花触发装置或电子触发装置。
在触发电路中，火花触发装置通过产生火花放电来触发可控硅的导通，而电子触发装置则通过电子器件（如二极管或光电耦合器）来触发可控硅的导通。
可控硅触发变压器广泛应用于电力系统中，特别是用于电力负荷的控制和电力调节。
它能够实现高电压、大容量的电压变换，具有响应速度快、可靠性高等优点。
在工业领域，可控硅触发变压器也被用于电焊机、电机启动装置等设备中。
调功器
调功器字体大小：大- 中- 小wangch7535发表于09-08-21 18:41 阅读(478) 评论(0)分类：BHC6M-2型三相可控硅调功调压器是运用数字电路触发可控硅实现调压和调功。
调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。
该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。
该控制板的触发有两种方式：直接触发可控硅模块、触发移相型固态继电器BHC6M-2控制板的特点：十位A/D，输出线性化程度高，输出起控点低。
BHC6M-2系列三相电力调整器（说明书中简称BHC6M-2整机）由BHC6M-2触发板、BHC6M-2专用散热器、风机、外壳等组成。
核心部分使用BHC6M-2控制板与德国西门康可控硅模块；散热系统采用高效散热器、低噪音风机。
整机带有控制板所有的功能。
整机电流容量从40A到800A有7个等级。
该电力调整器与带0-5V、4-20mA的智能PID调节器或PLC配套使用；主要用与工业电炉的加热控制、大型风机水泵软启动节能运行控制、。
负载类型可以是三相阻性负载、三相感性负载及三相变压器负载；三相负载可以是中心接地负载、中心不接地负载、内三角形负载及外三角形负载。
如：盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控溅射电源；中央空调电加热器温控；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
一.技术规格1.控制板电源与功耗电源：380V AC ±10% 50HZ, 要求与负载电源同相位（取线电压）功耗：5W最大外形尺寸：长×宽×高=175×150×40mm2.控制输入4～20mA DC输入, 接收阻抗120Ω（默认输入信号，输入端子C+、C-）以下三种输入定货时需说明（输入端子也是C+、C-）：0~10V DC 输入, 输入电阻> 450KΩ0~5V DC 输入, 输入电阻> 450KΩ0~20mA DC 输入, 输入电阻> 450KΩ3.控制输出方式调压控制：连续调压调功控制：1、阻性过零调功；2、PWM占空比输出0~100%4.调节输出分辨率（采用十位A/D转换）：调相0.1°,调功10ms规格：1组常开接点，1A 250V AC 纯阻输出端子：CN8-2、CN8-311.调功/调压切换(选件)外接开关U1端：CN9-3端子，GND端：CN9-4端子U1和GND短路：调压(出厂设置), 开路：调功12.串行状态发送(选件)电流环串行状态发送，配DDR-R串行状态接收器发送端子：SD+(CN9-1)、SD-(CN9-2)五种状态输出：运行、散热器超温、过流、缺相、控制板电源13.三相相位检测三个红色LED灯指示，自动判别相位红灯亮：相电压正常；红灯灭：相电压异常14.负载电源三相380V AC ±10% 50HZ15.负载电流容量40，80, 150, 225, 300A 400 500A AC16.风机电源电压：220V AC 电流：0.5 A以下17.工作环境和存储温度温度范围：0~40℃湿度范围：90% RH最大，无结露海拔高度：1000 m以下存储温度：-10~55℃其它要求：通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体18.安装形式和要求壁挂式，垂直安装19.绝缘电阻/介电强度绝缘电阻：模块输出端与外壳，500VDC 20MΩ最小控制板电源端与外壳，500VDC 20MΩ最小控制输入端与外壳，500VDC 20MΩ最小控制板输入端与电源端，500VDC 20MΩ最小介电强度：模块输出端与外壳之间，2000VAC 1分钟⑤DCT1功能说明A．是功能选件，若需要过流保护功能或者限流功能，都必须配DCT1（订货时声明）。
KBSGZY系列矿用隔爆型移动变电站(干式变压器)课件
恒源煤电机械总厂综机修配二分厂
2.1.2.3 移动变电站的高、低压开关之间设有电气连锁。高压开关大盖与高 压开关箱体之间有电气连锁；低压开关箱与大盖之间有机械连锁，以保证高 压开关和低压开关箱盖未盖严时不能进行分合闸操作。 2.1.2.4 移动变电站电气原理图 2.1.2.4.1 由高压负荷开关、变压器、低压馈电开关组成的矿用隔爆型移动变 电站电气原理图见图3。
恒源煤电机械总厂综机修配二分厂
3.3 矿用隔爆型移动变电 站三个组成部分配套 技术参数 3.3.1 6kV级矿用隔爆型移 动变电站三个组成部 分配套技术参数见表7。
恒源煤电机械总厂综机修配二分厂
3.3.2 10kV级矿用隔爆型移动变 电站三个组成部分配套技术参 数见表8。
恒源煤电机械总厂综机修配二分厂
恒源煤电机械总厂综机修配二分厂
1.8 额定电压 1.8.1 移动变电站和干式变压器高压电压 高压侧额定电压有6 000V和10 000V，分接电压均为±5%。 高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V； 高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。 1.8.2 低压电压 低压电压与对应容量按表1。
3.4 移动变电站的绝缘水平按表9规定，试验中不包括电子器件及低电压运 行器件。
恒源煤电机械总厂综机修配二分厂
3.5 移动变电站用干式变压器绝缘耐热等级及允许温升见表10。
恒源煤电机械总厂综机修配二分厂
3.6 高压开关技术参数 3.6.1 高压负荷开关技术参数见表11, 更详细参数见高压开关说明书。
恒源煤电机械总厂综机修配二分厂
2 结构概述
2.2.1. • 组成移动变电站的高压开关、干式变压器和低压开关分别用螺栓连接成 一体，高压电源经高压电缆连接器或高压开关的引入装置，引入到高压 开关；低压电源经由电缆引入装置输出，可以与1 140V, 120mm2及以下 矿用电缆配合。 • 高压开关与变压器连接法兰尺寸，低压开关与变压器连接法兰尺寸示于 图1、图2。
KBSGZY移变说明书
目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
TDB1 TDB系列变压器
TDB1系列控制变压器
TDB1系列控制变压器适用于交流50-60 Hz，电压不超过600V，作为机床和机械设备一般电器的控制电源和工作照明信号灯的电源之用。
1）执行标准：GB15290-94 EN61558-1、EN61558-2-2
2）绝缘等级：T40/B~T60/B
3）防护等级：IP10~IP2LX
4）交流输入熔断器或热保护器保护
5）有冲击电流限制设计
TDB 系列整流控制变压器
TDB 系列整流控制变压器适用于交流 50-60Hz 电压等级、工业或工矿企业机床和机械设备中一般电器的控制
电力、电源隔离,该产品适用于对市电电压需要变压或安全隔离及单台设备同时需要交直流电压的场合。
1）执行标准： GB15290-94 EN61558-1、EN61558-2-2
2）绝缘等级： T40/B~T60/B
3）防护等级： IP10~IP2LX
4）交流输入及直流输出熔断器保护
5）有冲击电流限制和过电压保护设计
返回。
KHS整流柜改造
KHS-12000A/480V整流柜改造［摘要]浙江善高化学有限公司整流设备搬迁过程中改造项目，在这里主要介绍KHS—12000A/480V整流柜改造情况。
前言我们氯碱企业的主要生产设备-电解槽需要由直流电源供电，原来我们采用的35KV通过整流变压器变成480V的电压等级，再由整流设备担负着将三相交流电变换为电压较低的直流电源的任务，因此,整流设备的运行状况直接关系到公司的生产和效率。
我公司的烧碱厂是2000年设计投产的,当时的产能4万t/a 烧碱配套,其整流设备采用的是西安整流设备厂生产的20世纪90年代的产品，现在我公司的烧碱厂要进行整体搬迁到新厂区。
我们现在采用的是110KV电压等级的的供电。
所以需要对原来的整流柜和控制柜进行改造升级再利用。
使此套整流设备为产能5万t/a烧碱配套,当生产负荷增加时,满足生产要求，迫使我们不得不对Ⅱ期设备进行改造.1原整流Ⅱ期设备控制柜概况及改进1。
1原控制柜原控制柜为20世纪90年代产品,为多插件式模拟板，因为模拟板存在这样一个问题：运行一段时间后,元器件参数会产生漂移，必须重新调整参数才能保证其正常运行。
于2000年投入使用。
其特点是：插件多、功耗大、电路板制作工艺不够完善，整流柜保护回路中电压等级多,接线复杂，故障几率大。
致使控制柜故障频发，经常出现因发热导致烧坏控制线或接触不良等现象使控制柜不能正常工作而影响生产。
其抗干扰性差，受电源的影响较大；考虑到今后的发展,自去年我们将整流控制改成江西九江生产的KZX-10晶闸管整流自动化监控系统,它以PLC监控装置为核心，采用数字调节控制触发系统构成单柜高可靠稳流，PLC监控装置完成对高压断路器、有载开关、整流变压器、整流柜、就地控制柜、直流刀闸、变压器油冷却系统及整流器水冷却系统等全部设备的操作控制、故障、保护及数据采集等功能，远控操作采用触摸屏式人机界面，通过数字通讯与PLC 相连接,配置专用监控管理软件,组成完善的整流所自动化监控系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“BingZi 兵字”/传递品质安全典范变压器・KCB 系列可控硅触发变压器 KCB 系列可控硅触发变压器一、特点： 1．全封闭印刷线路板直接焊接安装。
2．机械和环境隔离能力强，结构紧凑、坚固、抗振、防潮、阻燃。
3．各绕组间的抗电强度高。
4．可自行构成所需变比以适应触发要求。
5．能与所有容量的可控硅配套。
6．可作为普通脉冲变压器使用。
二、应用：本触发变压器与可控硅配套使用，通常接在可控硅设备中控制触发单元与可控硅控制极之间，一方面传递触发脉冲，另一方面对强弱电之间起到可靠的隔离作用。
该系列触发变压器可广泛应用于： 1．调压、调速设备 5．整流设备 2．电焊机 6．逆变变频设备 3．电梯 7．自控装置 4．中频电源 8．其它可控硅装置典型应用电路如下： V1 R1 D1 D2 D3 R2 KCB 触发变压器控制单元可控硅单元说明：1．R1 和 D1 主要起续流作用。
D1 一般可选 1N4007，R1 可选1kΩ～2kΩ； 2．D2，D3，R2 主要起整形作用。
D2,D3 可选 1N4007，R2 可选几十～几百欧姆。
三、各型号典型特性对照表：序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 型号 KCB472/104B KCB472/065BKCB472/951A KCB421/097B KCB421/301A KCB473/065B KCB473/951AKCB473/301A KCB473/101A KCB473/104B KCB473/211B KCB473/311BKCB419/301A KCB419/201ATM KCB419/101S KCB419/111S KCB419/201SKCB419/211S KCB419/301S KCB419/311S 变比 1:1:1 2.3:1 2:1 1:1:1 3:1 2.3:1 2:1 3:1 1:1 1:1:1 2:1:1 3:1:1 3:1 2:1 1:1 1:1:1 2:1 2:1:1 3:1 3:1:1 100Hz 时 400 700 480 —————————3000 ∫udt (µVs 3kHz 时 7kHz 时 320 280 650 450 400 360 500 —1440 — 700 — 480 — 1200 — 400 — 400 — 750 — 1200 — 2000 1200 23kHz 时 375 1kHz 时 1200 1kHz 时 1200 1kHz 时 2250 1kHz 时 2250 1kHz 时 3600 1kHz 时 3600 10kHz 时 200 300 280 ————————— 960 耐压 (kV 3.1 3.1 3.1 3.1 3.1 3.1 3.1 3.1 3.1 3.1 3.1 3.1 5.0 3.5 5 5 5 5 5 5 外形尺寸 18×17×14 18×17×14 18×17×1420×20×14 20×20×14 17.6×18×14.6 17.6×18×14.6 17.6×18×14.6 17.6×18×14.617.6×18×14.6 17.6×18×14.6 17.6×18×14.6 27×22×20.5 27×22×20.5 26×23.5×2226×23.5×22 26×23.5×22 26×23.5×22 26×23.5×22 26×23.5×22 重量 (g 8.5 8.5 8.5 12 12 10 10 10 10 10 10 10 34 30 30 30 30 30 30 30 页码 75 75 75 75 75 75 75 75 75 75 75 75 76 76 76 76 76 76 76 76 变压器・KCB 系列可控硅触发变压器“BingZi 兵字”/传递品质安全典范序号21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 59 59 60 60 60 61 61 61 62 62 62 63 63 63 64 型号KCB420/101A KCB420/111B KCB420/201A KCB420/211B KCB420/301AKCB420/311B KCB674/864A KCB6743A KCB674/211B KCB674/211B1KCB418/311B KCB418/422B KCB418/317A KCB418/503A KCB04/301AM1KCB418/569 KCB-02A1 KCB-02B1 KCB-02C KCB-04A1 KCB-04B1 KCB-04C KCB-05A KCB-05A3 KCB-05B KCB-05C KCB-06A KCB-06B KCB-06C KCB0025/K101A KCB01/K202A KCB01/K201D KCB015/K201B KCB05/K101A KCB05/K201A SD-112AP JPC50/20 NPC450/105 KCB2810G-1 KCB2810G-2 KCB2810G-3 KCB1607G-1 KCB1607G-2 KCB1607G-3 KCB1908G-1 KCB1908G-2 KCB1908G-3 KCB2410G-1 KCB2410G-2 KCB2410G-3 KCB4916G-1 KCB4916G-2 KCB4916G-3 HMB6090 变比1:1 1:1:1 2:1 2:1:1 3:1 3:1:1 2:1 1:1 2:1:1 2:1:1 3:1:1 2:1:1 1.5:1 1.5:1 3:1 5:1 1:1 1:1:1 1:1:1:1 1:1 1:1:1 1:1:1:1 1:1 3:1 1:1:1 1:1:1:1 1:1 1:1:1 1:1:1:1 1:1 1:1 2:1 2:1 1:1 2:1 1:1:1 2.5:1 4.5:1 1:1 2:1 3:1 1:1 2:1 3:1 1:1 2:1 3:1 1:1 2:1 3:1 1:1 2:1 3:1 2:1 100Hz 时1600 1600 3000 3000 4000 — 560 —— 300 300 300 1600 1600 1600 2400 2400 2400 6480 6480 6480 22500 8000 25000 50000 800 ——— 1200 1800 2880 1600 2250 3600 3200 6000 9600 ———∫udt (µVS 3kHz 时 7kHz 时 1kHz 时 800 1kHz 时 800 1kHz 时 1500 1kHz 时 1500 1kHz 时 2400 1kHz 时 2400 1000 400 1000 400 2100 1500 2100 1500 2400 1500 1200 — 500 400 — 450 — 1680 50000Hz 时 240 240 200 240 200 240 200 1200 800 1200 800 1200 800 —— 9.4kHz 时 1200 ——————————200Hz 时 8500 ———— 300Hz 时 19200 —————— 200Hz 时 960 300Hz 时24000 1000 —— 1200 — 1200 ——————————————————1kHz 时 2000 3000 — 3600 ——— 10kHz 时 300 300 900 900 1200 — 320 —— 200 200 200 400 400 400 ——————————————————————————耐压 (kV 5.0 5.0 5.0 5.0 5.0 5.0 5.0 6.0 3.0 3.0 3.1 5.0 7.0 10 10 6.0 4.5 4.5 4.5 4.5 4.5 4.5 4.5 8 4.5 4.5 3.1 3.1 3.1 2.0 3.5 5.0 8.0 8.3 8.3 2.0 6.0 6.0 15 15 15 5 5 5 6 6 6 8 8 8 20 20 20 95 外形尺寸 21×19×17.5 21×19×17.5 21×19×17.5 21×19×17.521×19×17.5 21×19×17.5 23×16×23 23×16×23 23×16×23 23×16×23 35×30×20.535×30×20.5 35×30×20.5 35×30×20.5 35×30×20.5 35×30×20.5 27×22×20.5 27×22×20.5 27×22×20.5 35×30×20.5 35×30×20.5 35×30×20.5 44×39×24 44×39×24 44×39×2444×39×24 48×43×30 48×43×30 48×43×30 26×22.5×23 31×28×25 31×28×2527.5×30.5×31.25 45×37×33 45×37×33 21×20.8×17.5 26×22.5×23 31×28×3131×31×25.6 31×31×25.6 31×31×25.6 20×18×18.5 20×18×18.5 20×18×18.521.6×21×18.5 21.6×21×18.5 21.6×21×18.5 27×23.6×22 27×23.6×22 27×23.6×2273.7×53.8×31 73.7×53.8×31 73.7×53.8×31 148×55×150 重量 (g 35 35 35 35 35 35 19 19 19 19 41 41 40 40 40 40 20 20 21 39 40 41 79 79 81 83 116 118 120 40 75 75 100 195 195 19 40 195 70 70 70 15 15 15 20 20 20 100 100 100 300 300 300 1500 页码 77 77 77 77 77 77 77 77 78 78 78 78 79 79 79 79 79 79 79 80 80 80 80 80 80 80 81 81 81 81 82 82 82 82 82 83 83 83 84 84 84 84 84 84 84 84 84 85 85 85 85 85 85 86 四、使用指南： 1. 首先根据系统的工作电压 V0(有效值来确定所需的抗电强度 VP.可按表 1 推荐选择：表 1: 工作电压 V0 抗电强度 Vp 220V 1.9kV 380V 3.1kV 500V 4.5kV 800V 6kV 1100V 8.3kV 1400V 10kV 2000V 15kV 3000V 20kV 73 “BingZi 兵字”/传递品质安全典范变压器・KCB 系列可控硅触发变压器 2. 根据伏微秒积(∫udt及触发脉冲的频率(fp，按已知触发脉冲的伏微秒积应小于等于该频率范围内 KCB 触发变压器的额定伏微秒积的原则选型。
