铜铝过渡设备线夹断裂的防范措施
铜铝过渡设备线夹断裂的防范措施
【摘要】为了使导线与电气设备端子相连接，传递电气负荷电流采用的金具叫设备线夹。
设备线夹主要用于变电所母线引下线与电气设备（如变压器、断路器、隔离开关、电流互感器、穿墙套管等等）的出线端子接续，因常用电器设备的出线端子为铜质和铝质两类，而母线引出线分为铝绞线，故设备线夹从材质上分为铝设备线夹和铜铝过渡设备线夹连两个系列。
根据安装方式和结构形式的不同，设备线夹分螺栓型、压缩型两种类型。
【关键词】铜铝过渡设备线夹；断裂；防范措施
铜铝过渡型设备线夹是一种性能稳定电导率高，便于安装、具有稳定的输出性能导电材料；它用于高低压电器，铝制本体的管状端与铝材料连接，铜板与铜材料连接，从而实现了铝材料和铜材料的电气连接。
设备线夹在运行时受外部环境影响较易在铜铝过渡连接处发生断裂事故。
而设备线夹发生断裂会造成较为严重的电网事故，甚至是大面积停电事故。
但在电力生产中，其往往因各种原因被忽视，造成了重大安全隐患。
本文根据国家电力监管委员会办公厅文件办安全【2013】56号《关于两起因设备线夹故障导致电力安全事件的情况通报》；《通报》中的两起电力安全事件的直接原因均为使用老式铜铝设备线夹银金属疲劳损伤断裂导致引线掉落，引发母线差动保护动作造成变电站停电和电网减供负荷。
两起事件性质类似，具有典型性。
因此，本人就铜铝过渡设备线夹断裂如何防范展开探讨。
1.铜铝过渡设备线夹断裂的原因
（1）设备线夹自身设计原因，铜铝过渡接触面小，容易发热，加上铜和铝两种金属本来就不易结合，还有就是不同厂家产品质量差异造成。
（2）施工工艺问题，在施工过程中，部分线夹受安装位置限制，需要有一定弯度，而现有线夹大多为平板或者很小的弯度（小于30度），就需要后期加工，人工握弯，在人工握弯过程中，通常是采用简单粗暴的办法进行，直接对铜铝过渡部分进行伤害，为今后故障埋下隐患。
在施工过程中，经常会出现设备线夹全铜部分钻孔过小不能使用，需要二次钻孔，在二次钻孔过程中，受外力影响，也对线夹有伤害。
因此，《电气装置安装工程母线装置施工及验收规范》中明确规定：母线与母线、母线与分支线、母线与电气接线端子搭接时，其搭接面的处理应符合下列要求：
1）铜与铜：在室外，高温且潮湿或对母线有腐蚀气体的室内，必须搪锡；在干燥的室内可以直接连接。
2）铝与铝：直接连接。
3）铜与铝：在干燥的室内，铜导体应搪锡。
室外或空气相对湿度接近100%的室内，应采用铜铝过渡板，铜端应搪锡。
与此相应，铜电缆与铝电缆连接时可采用铜铝连接管，铜电缆和铝导
线连接时可采用铜铝端子，铜端应搪锡等等。
（3）经常受不可抗拒风力、倒闸操作的人为外力的影响。
（4）经常受环境风、雨雪、空气污染使铜铝接触部位氧化，铜铝连接会产生电化学反应，增大接触电阻，烧毁接头。
2.采取的防范措施
经过分析铜铝过渡设备线夹断裂的主要原因是安装质量工艺缺陷、装置性焊接缺陷、长期运行疲劳断裂缺陷。
（1）加强设备巡视测温，严格执行巡检要求，切实做到应巡必巡，巡必巡到；切实注意铜铝结合部位的温度与其他相近部位的温差比较。
（2）加强运行监控，及时发现设备缺陷，及时处理；有条件采用在线监测装置。
或者在铜铝过渡设备线夹处使用示温蜡片，并根据负荷变化情况定时进行观察巡检示温蜡片情况。
（3）组织运行人员进行事故模拟演练，培养运行人员处理突发事件的能力，避免由于人为因素造成事故的扩大蔓延。
（4）建议查阅设备台账对长期运行所用本批次的设备线夹，予以全部更换，确保设备长期安全运行。
（5）利用停电检修、设备大修预试检查设备线夹外观、颜色变化情况及形态加以分析是否更换。
（6）在倒闸操作时，加强加护并注意倒闸操作设备扭矩的受力情况。
（7）在铜铝过渡设备线夹的铜铝过渡两边加装软铜连接或者软钢丝连接；防止因断裂导致引线掉落，引发保护动作造成变电站停电和电网减供负荷。
（8）在安装前建议对铜铝过渡设备线夹做应力试验和铜铝过渡设备线夹过渡电阻试验。
（9）若连接的硬母线尽可能在靠近铜铝过渡设备线夹处加装采用有母线伸缩过渡器（母线伸缩节）；或者在靠近铜铝过渡设备线夹处的支持绝缘子采用可滑动装置，防止母线因热胀冷缩使铜铝过渡设备线夹和绝缘套管受力损坏。
（10）若使用软母线要严格执行《电气装置安装工程电气设备交接试验标准》使导线的弧度、安装角度、线夹受力等处于合格范围，严禁使线夹受外力和自然受力的影响而损坏。
（11）要求变电运行人员、维操队每月设备运行状态报表和设备运行分析报告将设备线夹列入单项进行专题分析。
（12）严把铜铝过渡设备线夹进货采购关和设备新投运、检修、消缺质量验收关。
【参考文献】
[1]贾真.铜铝复合母线排的电学性能及界面稳定性的研究[D].沈阳工业大学，2007.
[2]胡文军，张悦仁.爆炸焊接生产铜铝过渡板研究[J].爆破，1994，（04）.
[3]钟相源.变电站铜铝过渡设备线夹断裂分析[D].华北电力大学（北京），2007.。
配电网设备线夹施工工艺与铜铝过渡分析
杨 可（１９９３—），女，硕士研究生，研究方向为电力电子技术与电气传动。
苏尚流（１９９０—），男，工程师，主要从事配网建设与维护。
林文贵（１９９０—），男，工程师，主要从事配网建设与维护。
配电网设备线夹施工工艺与铜铝过渡分析杨 可１， 苏尚流２， 林文贵２（１．西安石油大学电子工程学院，陕西西安 ７１００６５；２．国网泉州供电公司，福建泉州 ３６２２００）摘 要：针对设备线夹发热问题，分析了发热原因及发热现象危害，归纳了设备线夹发热防范措施，规范设备线夹安装施工工艺。
对比各种型号设备线夹优缺点，指出配电网应采用压缩型铜铝过渡线夹（无钎料，铜面镀锡），确保电网安全运行。
关键词：设备线夹；发热问题；铜铝过渡；施工工艺中图分类号：ＴＭ７５ 文献标志码：Ａ 文章编号：２０９５ ８１８８（２０２１）０３ ００３６ ０５ＤＯＩ：１０．１６６２８／ｊ．ｃｎｋｉ．２０９５ ８１８８．２０２１．０３．００７ＡｎａｌｙｓｉｓｏｆＴｅｒｍｉｎａｌＣｏｎｎｅｃｔｏｒＣｏｎｓｔｒｕｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙａｎｄＣｏｐｐｅｒｔｏＡｌｕｍｉｎｕｍＡｄａｐｔｅｒＹＡＮＧＫｅ１， ＳＵＳｈａｎｇｌｉｕ２， ＬＩＮＷｅｎｇｕｉ２（１．ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｉｎｇ，Ｘｉ’ａｎＳｈｉｙｏｕＵｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ７１００６５，Ｃｈｉｎａ；２．ＳｔａｔｅＧｒｉｄＱｕａｎｚｈｏｕＰｏｗｅｒＳｕｐｐｌｙＣｏｍｐａｎｙ，Ｑｕａｎｚｈｏｕ３６２２００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｖｉｅｗｏｆｔｈｅｈｅａｔｉｎｇｐｒｏｂｌｅｍｏｆｔｅｒｍｉｎａｌｃｏｎｎｅｃｔｏｒ，ｔｈｉｓｐａｐｅｒａｎａｌｙｚｅｓｔｈｅｃａｕｓｅｓｏｆｔｈｅｈｅａｔｉｎｇａｎｄｉｔｓｈａｒｍ，ｓｕｍｍｉｎｇｕｐｔｈｅｍｅａｓｕｒｅｓｆｏｒｓａｆｅｔｙｐｒｅｃａｕｔｉｏｎａｎｄｈｏｗｔｏｎｏｒｍａｌｉｚｅｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙ．Ｆｒｏｍｔｈｅｃｏｍｐａｒｉｓｏｎｂｅｔｗｅｅｎｄｉｆｆｅｒｅｎｔｔｅｒｍｉｎａｌｃｏｎｎｅｃｔｏｒ，ｔｈｅｐａｐｅｒｐｒｏｐｏｓｅｓｔｈａｔｔｈｅｃｏｍｐａｃｔｉｎｇｔｅｒｍｉｎａｌｃｏｎｎｅｃｔｏｒｗｉｔｈｃｏｐｐｅｒｔｏａｌｕｍｉｎｕｍａｄａｐｔｅｒｓｈｏｕｌｄｂｅｕｓｅｄｔｏｒｅｍｏｖｅｔｈｅｒｉｓｋｏｆｈｅａｔｉｎｔｈｅｂｕｄｄｉｎｇｓｔａｇｅｔｏｅｎｓｕｒｅｔｈｅｓａｆｅｔｙｏｆｔｈｅｇｒｉｄ．Ｋｅｙｗｏｒｄｓ：ｔｅｒｍｉｎａｌｃｏｎｎｅｃｔｏｒ；ｈｅａｔｉｎｇｐｒｏｂｌｅｍ；ｃｏｐｐｅｒｔｏａｌｕｍｉｎｕｍａｄａｐｔｅｒ；ｃｏｎｓｔｒｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙ０ 引 言随着社会经济的高速发展，社会用电量逐年增加。

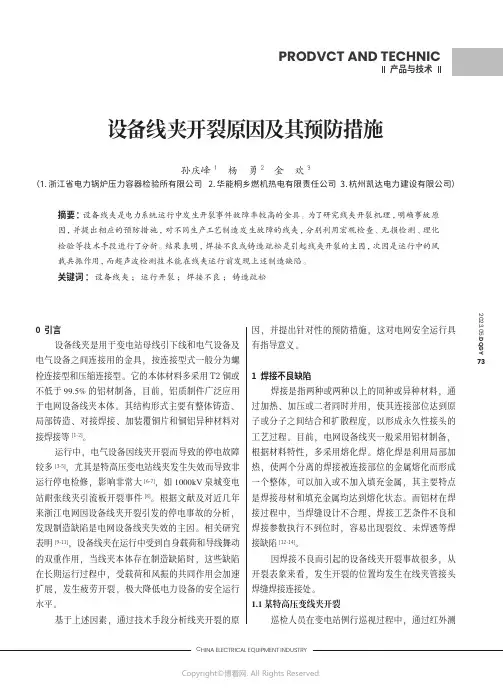

215493963_设备线夹开裂原因及其预防措施
732023.05.DQGY设备线夹开裂原因及其预防措施孙庆峰1 杨 勇2 金 欢3（1.浙江省电力锅炉压力容器检验所有限公司 2.华能桐乡燃机热电有限责任公司 3.杭州凯达电力建设有限公司）摘要：设备线夹是电力系统运行中发生开裂事件故障率较高的金具。
为了研究线夹开裂机理，明确事故原因，并提出相应的预防措施，对不同生产工艺制造发生故障的线夹，分别利用宏观检查、无损检测、理化检验等技术手段进行了分析。
结果表明，焊接不良或铸造疏松是引起线夹开裂的主因，次因是运行中的风载共振作用，而超声波检测技术能在线夹运行前发现上述制造缺陷。
关键词：设备线夹；运行开裂；焊接不良；铸造疏松0 引言设备线夹是用于变电站母线引下线和电气设备及电气设备之间连接用的金具，按连接型式一般分为螺栓连接型和压缩连接型。
它的本体材料多采用T2铜或不低于99.5%的铝材制备，目前，铝质制件广泛应用于电网设备线夹本体。
其结构形式主要有整体铸造、局部铸造、对接焊接、加装覆铜片和铜铝异种材料对接焊接等[1-2]。
运行中，电气设备因线夹开裂而导致的停电故障较多[3-5]，尤其是特高压变电站线夹发生失效而导致非运行停电检修，影响非常大[6-7]，如1000kV 泉城变电站耐张线夹引流板开裂事件[8]。
根据文献及对近几年来浙江电网因设备线夹开裂引发的停电事故的分析，发现制造缺陷是电网设备线夹失效的主因。
相关研究表明[9-11]，设备线夹在运行中受到自身载荷和导线舞动的双重作用，当线夹本体存在制造缺陷时，这些缺陷在长期运行过程中，受载荷和风振的共同作用会加速扩展，发生疲劳开裂，极大降低电力设备的安全运行水平。
基于上述因素，通过技术手段分析线夹开裂的原因，并提出针对性的预防措施，这对电网安全运行具有指导意义。
1 焊接不良缺陷焊接是指两种或两种以上的同种或异种材料，通过加热、加压或二者同时并用，使其连接部位达到原子或分子之间结合和扩散程度，以形成永久性接头的工艺过程。
变压器出线套管线夹开裂事故分析与预防
变压器出线套管线夹开裂事故分析与预防21世纪电力电网的迅猛发展已经成为我国经济建设快速增长的强效助推剂，而电力设备特别是主变压器设备的运行质量是影响电网安全稳定运行的重要因素，近几年浙江省主变压器套管线夹开裂事故频发，对电网的可靠性和设备运维工作提出了更高的要求。
标签：变压器;出线套管线夹开裂;事故分析与预防引言随着人们生活水平和经济发展水平的不断提高，对于电力需求与日俱增，电网安全显得尤为重要。
主变压器及其附属设备质量问题造成的设备事故中，出线套管线夹开裂事故占据过半数比例。
据了解，主变设备出线套管线夹按材质又可分为铜铝过渡设备线夹和铝设备线夹，现有运行设备多采用铜管/铝管焊接端子板或整体铸造的方法加工。
然而，无论是采用焊接还是铸造的加工方法，管形结构和端子板之间的接合处始终是一个薄弱环节，此处在加工过程中容易形成缺陷，在使用過程中容易产生失效，进而危及设备安全。
1宏观检查在近期发生的主变压器（以下简称“主变”）出线套管线夹事故中，我选取了三起典型的事故进行宏观检查。
一是某变电站一台500kV主变B相35kV侧出线套管线夹（1号线夹）裂纹的局部照片，如图1，裂纹贯穿整个横面，但未贯穿纵面，底部尚有部分相连。
该线夹系一体铸造而成，厂家提供为HPb59-1材质。
二是另一主变110kV套管线夹（2号线夹）裂纹宏观照片，如图2所示，裂纹由外壁延伸至内壁，已贯穿。
开裂处位于线夹的变截面部位，且贯穿整个部件。
这三起典型事故是同一主变发生的多起套管线夹碎裂事故中的其中两个失效线夹，如图3（3号线夹）和图4（4号线夹）所示，可见其断裂位置均位于线夹管型结构和端子板结合位置，且裂纹都沿45°方向贯穿壁厚。
综上，这三起典型线夹开裂位置均位于变截面、变弧处等应力集中处。
2变压器套管引出线及出线结构特点介绍①低压线圈导线（1）轴向出线后以一角度（避开夹件腹板下边沿）从线圈压板的豁口引出，沿线圈压板向变压器油箱侧水平布置，直到伸出线圈压板边沿第一距离后再向下方垂直布置到第二距离，最后向两边（a，x各走一边）水平布置到低压引线接线端子（4），与铜排（3）连接，再由铜排（3）引出到低压套管接线板（8）上。

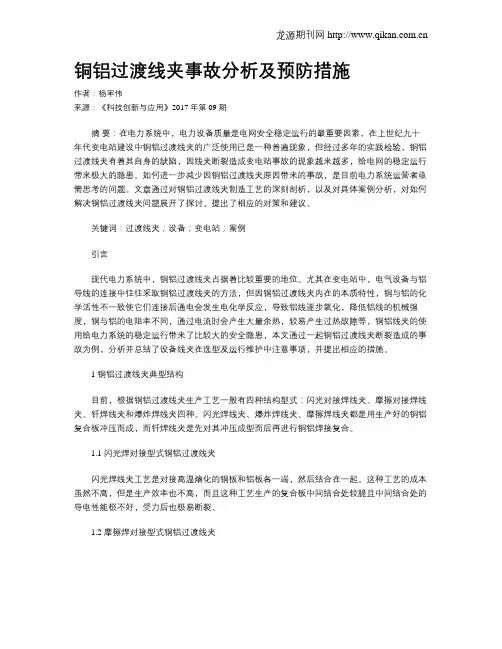

铜铝过渡线夹事故分析及预防措施
