一起铜铝过渡设备线夹断裂事件分析
一起铜铝过渡设备线夹断裂事件分析
【摘要】铜铝过渡型设备线夹在运行时较易在铜铝过渡连接处发生断裂事故。而设备线夹发生断裂会造成较为严重的电网事故，甚至是大面积停电事故。但在电力生产中，其往往因各种原因被忽视，造成了重大安全隐患。本文以禹州市供电公司110KV鸿畅变电站110东表刀闸电压互感器侧铜铝过渡设备线夹在一次降雨过程中发生断裂，致使该铜铝过渡设备线夹处放电发红隐患为例。分析并总结了设备线夹在选型及运行维护过程中存在的一些问题，并提出改进措施。
【关键词】铜铝过渡;设备线夹;断裂;预防措施
一、前言
铜铝直接连接会产生电化学反应，在潮湿的空气下铝材会迅速老化腐蚀，增大接触电阻，严重者甚至烧毁接头。故在变电设备间铜的连接点均采用铜材料连接，铝的连接点均采用铝材料连接。对铜铝接点之间要使用铜铝过渡型设备线夹连接。因目前电力系统大量使用的是采用闪光焊、摩擦焊等技术焊接在一起的铜铝过渡型设备线夹，在运行时较易在铜铝过渡连接处发生断裂事故。而设备线夹发生断裂会造成较为严重的电网事故，甚至是大面积停电事故，在电力生产中是一个很容易被忽视的重大安全隐患。110KV鸿畅变电站的设备线夹在运行中，巡视发现110东表刀闸电压互感器侧铜铝过渡设备线夹在一次降雨过程中发生断裂，致使该铜铝过渡设备线夹处放电发红隐患，给电网安全运行埋下安全隐患。因此该起事件具有典型意义，本文将对其断裂的原因进行分析，并结合禹州市电网的现状提出几点改进意见。
二、事件经过
2014年7月18日天气炎热，气温高达37度，傍晚乌云密布狂风暴雨侵袭了该变电站区域;21点钟左右，运行人员在巡视到110千伏东表设备时，发现连接鸿110东表刀闸B相与鸿110东表PT引流线的铜铝过渡设备线夹处有一个烟头大小的红点并伴有“吱吱”放电声。用强光灯照射铜铝过渡设备线夹铜铝焊接处有明显的放电痕迹;用红外线测温仪测量该点温度41度。这时运行人员立即汇报值班调度及有关领导;调度随即下令将该设备停止运行，转为检修状态。在操作该隔离开关过程中鸿110东表引流线的铜铝过渡设备线夹完全断裂伴有“异常的响声”。
为了尽快的消除缺陷，该公司检修工区立即组织人员进行抢修，将断裂的设备线夹更换为采用钎焊工艺的新型铜铝过渡线夹，避免过渡接口应力集中的缺陷，彻底杜绝线夹断裂现象。
三、线夹断裂原因分析
抢修工作完成后，在该公司组织的分析会上，针对鸿110东表引流线的铜铝
过渡设备线夹“放电痕迹”、“断裂痕迹”、巡视测温情况进行分析;经专业人员讨论后一致认为下面五方面原因导致了该事件的发生：
1.线夹选型不当
在现场检查发现，该断裂线夹连接的导线及穿墙套管导电铝排均属铝质，而此处却选用了SLG-II型铜铝过渡线夹，不符合电力系统相关规程的要求。而实践也证明，铜质和铝质材料直接接触时，在周围环境湿度较大时会形成电位差（相当于1.68V的原电池）。在原电池作用下，铝会很快的丧失电子而被腐蚀掉，从而使电气接头慢慢松软，增大接触面的接触电阻。长期运行会严重发热，而发热将使铝本身的塑性变形，进一步增大接触电阻。从而恶性循环，直到烧断接头。
2.线夹的质量问题
铜、铝的焊接性能较差，即便是同种材料焊接时也要采用相应的辅助方法才能获得较好的强度。而该线路穿墙套管与导线连接选用的SLG—III型设备线夹，是将铜板和铝板直接焊接在一起的过渡线夹。由于是异种金属焊接，不能使两种母材的接口在焊接时完全而充分的形成“熔池”，加之铝的熔点远远低于铜，其微观结构不均匀，有些裂纹或裂缝甚至肉眼即可辨识。接口的强度远远低于预期，使铜铝过渡处在设备线夹运行中易发生焊接部位断裂。
3.在运行中线夹易受力
因线夹本身就存在焊接缺陷，且检修人员在现场拆除故障设备时发现，旧线夹属竖直安装。该种安装方式增加了受风面积，在长期的风摆中使得线夹缺陷扩大。加之设备线夹在电场的交变电应力作用下使得焊接缺陷进一步扩大。种种原因造成了应力的集中，从而造成了线夹的疲劳断裂，为故障的发生埋下了隐患。此外，由于该设备线夹安装部位在穿墙套管处，停电检修时经常要在此处装设接地线，运行人员在装设接地线时多采用简单粗暴的拉拽法，也对线夹铜铝过渡部分造成了一定的伤害，如图2所示。
4.当地的气候因素
当地气候十分干燥，少雨多风，刮风时风力较大，线夹风摆情况严重。事件发生当晚，该地区少见的下起了大雨，周围空气湿润造成设备对地绝缘强度降低。穿墙套管表面发生沿面闪络，使得该线路设备线夹及穿墙套管导电铝排对地放电。在放电的过程中，产生了大量的热量，因铜与铝的热膨胀系数不一样，恶化接口的受力条件，使得本存在缺陷的设备线夹焊接部位所受应力进一步加大。加剧了线夹的缺陷，并发展为线夹铜铝过渡部位产生虚接，电阻急剧增高，在电流流过时严重发热，直到线夹烧毁。造成本已受伤的C相线夹断裂，线路缺相运行。
5.运行巡视不到位
任何事故的发生都是由潜伏隐患生成开始，由渐变到突变，由量变到质变的扩大发展过程，最终导致成为事故。该设备线夹的铜铝过渡部位出现断裂事件不是突然发生的，在事件出现以前应有发热、应力集中等缺陷，但因该线夹在进行穿墙套管位置，运行人员巡视设备时极易被忽视，未能及时发现缺陷最终导致安全事件。
四、应采取的防范措施
从以上的原因分析中可以得出结论，此次事故先是因设备线夹的错误选型埋下了隐患。然后由于铜铝过渡线夹的特殊性质，该局在运行维护的过程中未能充分认识到铜铝过渡线夹可能断裂及断裂后产生的后果，因此笔者认为应从以下几个方面防范此类事故再次发生的措施。
1.严把设计及验收初始关
在设备投运以前一定要严把设计验收的初始关，要严格审查线夹的选型是否符合要求。对于诸如此类选型不当的地方要及早提出整改，力求在设备投运以前解决。同时在验收时要重视穿墙套管及设备线夹等细小部位的验收。对于铜铝过渡线夹要重点检查铜铝过渡处有没有裂纹。
2.使用新型的铜铝过渡线夹
钎焊是将一薄铜片与全铝设备线夹经药物升温粘连，机械力压接后将铜片焊接在铝板上的一种加工方式。该方式工艺简单、质量可靠，受其他条件影响时不会出现断裂，是最保险的铜铝过渡设备线夹。在线夹易受机械力且必须使用铜铝过渡线夹的地方，可使用采取钎焊工艺的新型铜铝过渡线夹，从根本上解决铜铝过渡线夹易断裂的问题。但应注意的是，在施工时要按照正确的方法对其进行钻孔或冲孔。
3.减少线夹过渡处受力
运行人员要加强对设备线夹的巡视。在巡视过程中如发现某处线夹存在严重风摆或者受机械力的情况，要及时上报缺陷申请处理。同时在操作隔离开关等旋转设备时要注意与之连接的设备线夹是否会随之扭动。如果发现扭动，也应及时上报处理。在挂接地线时应注意不能用力过猛，使线夹受伤。应选择适当型号的接地线并按操作要求进行悬挂，以尽量减少对经常悬挂接地线部位铜铝过渡线夹的损伤。
五、结束语
根据禹州电网历年来的缺陷统计，自2012年至2013年因铜铝过渡设备线夹断裂造成的设备停电事故已发生了2起。设备线夹虽小，但其断裂将对电网的安全运行造成巨大影响。如不能及时治理，会严重影响到电网的供电可靠性。目前，全网各变电站内采用老式铜铝过渡线夹的地方还很多，在今后的检修工作中应予
以高度重视，避免类似的事件再次发生。
参考文献
[1]国网公司安监部文件.江西南昌220kV昌东变电站母线失压事件通报.
[2]国家电力公司发输电运行部.电力工业技术监督标准汇编（金属监督）.
新型跌落式熔断器接线端子的研制与应用
龙源期刊网
新型跌落式熔断器接线端子的研制与应用
作者：晏书宾
来源：《现代电子技术》2012年第24期
摘要：为了提高配电网供电可靠性，针对目前6～10 kV配电系统中线路支线和配电变压器普遍采用的跌落式熔断器，存在的在频繁大风地区易出现接线端子与上、下引线间铜铝过渡设备线夹或铜铝过渡线鼻子易发生断裂缺陷的现象，根据多年的现场应用经验总结，研制了一种跌落式熔断器接线端子的设计方案，经在多个现场供配电线路中实用，应用效果表明，可极大地提高施工效率，提高供电线路运行可靠性。
关键词：跌落式熔断器； 接线端子； 配电系统； 新装置研制
中图分类号：TN911-34文献标识码：A文章编号：1004-373X（2012）24-0168-02
设备线夹说明
。1
设备线夹
设备线夹主要用于变电所母线引下线与电气 设备（如变压器、断路器、隔离开关、互感器）的 出线端子接续。因常用电气设备的出线端子为铜质 和铝质两类，而母线引出线分为铝绞线或钢芯铝绞 线，故设备线夹从材质上分为铝设备线夹和铜铝过 渡设备线夹两个系列。根据安装方法和结构形式的 不同，设备线夹分螺栓型、压缩两种类型。每种型 式的线夹又按引下线与安装电气设备端子所成角 的不同分为 0°、45°、 90°三种。S－设备线夹、双 Y－压缩型 L－螺栓型
数字-1、2 等表示适用导线组合偏高： 120...300
附加字母的意义为：
A－ 0° B－30° B1－ 45° C－90°
设备线夹对导线的握力不小于导线计算拉断力的 G－过渡（铜、铝过渡） 等表示适用导线标称截面积
10%，但螺栓型适用导线直径大于 49mm，为不小于
3%。
线夹的直线电阻不大于等长导线的电阻，载流温升低于导线的温升
SYG铜铝过渡设备线夹（压接型 A 类） 产品型号中字母和数字的意义为： 。2
型号 适用导线 主要尺寸 (mm) 重量 (kg)
A B D L1 L2
SYG-50A LGJ-50 40 5.0 18 60 60 0.2
SYG-70A LGJ-70 40 5.0 22 70 80 0.3
SYG-95A LGJ-95 40 5.0 26 80 80 0.3
SYG-120A LGJ-120 50 8.0 26 80 85 0.5
SYG-150A LGJ-150 50 8.0 32 80 85 0.6
SYG-185A LGJ-185 50 8.0 32 80 85 0.5
SYG-120/7A LGJ-120/7 50 5.0 26 80 80 0.3
SYG-150/8A LGJ-150/8 50 5.0 30 80 90 0.3
SYG-150/20A
L GJ-150/20 50 5.0 30 80 90 0.3

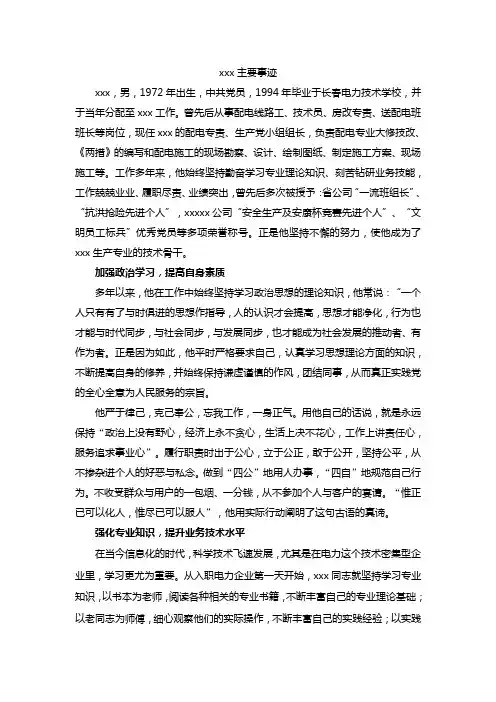

供电企业先进个人(劳模)先进事迹
xxx主要事迹
xxx，男，1972年出生，中共党员，1994年毕业于长春电力技术学校，并于
当年分配至xxx工作。曾先后从事配电线路工、技术员、房改专责、送配电班班
长等岗位，现任xxx的配电专责、生产党小组组长，负责配电专业大修技改、《两
措》的编写和配电施工的现场勘察、设计、绘制图纸、制定施工方案、现场施工
等。工作多年来，他始终坚持勤奋学习专业理论知识、刻苦钻研业务技能，工作
兢兢业业、履职尽责、业绩突出，曾先后多次被授予：省公司“一流班组长”、
“抗洪抢险先进个人”，xxxxx公司“安全生产及安康杯竞赛先进个人”、“文
明员工标兵”优秀党员等多项荣誉称号。正是他坚持不懈的努力，使他成为了
xxx生产专业的技术骨干。
加强政治学习，提高自身素质
多年以来，他在工作中始终坚持学习政治思想的理论知识，他常说：“一个
人只有有了与时俱进的思想作指导，人的认识才会提高，思想才能净化，行为也
才能与时代同步，与社会同步，与发展同步，也才能成为社会发展的推动者、有
作为者。正是因为如此，他平时严格要求自己，认真学习思想理论方面的知识，
不断提高自身的修养，并始终保持谦虚谨慎的作风，团结同事，从而真正实践党
的全心全意为人民服务的宗旨。
他严于律己，克己奉公，忘我工作，一身正气。用他自己的话说，就是永远
保持“政治上没有野心，经济上永不贪心，生活上决不花心，工作上讲责任心，
服务追求事业心”。履行职责时出于公心，立于公正，敢于公开，坚持公平，从
不掺杂进个人的好恶与私念。做到“四公”地用人办事，“四自”地规范自己行
为。不收受群众与用户的一包烟、一分钱，从不参加个人与客户的宴请。“惟正
已可以化人，惟尽已可以服人”，他用实际行动阐明了这句古语的真谛。
强化专业知识，提升业务技术水平
在当今信息化的时代，科学技术飞速发展，尤其是在电力这个技术密集型企
业里，学习更尤为重要。从入职电力企业第一天开始，xxx同志就坚持学习专业
知识，以书本为老师，阅读各种相关的专业书籍，不断丰富自己的专业理论基础；
油田高压供电线路管理探讨
油田高压供电线路管理探讨
【摘要】从油田电网现状及高压线路管理中存在的实际问题着手，总结实践经验，探索线路管理的新思路、新做法，通过对线路检修、验收等方面加强科学管理，创新管理模式，提高电网运行质量及管理水平，保证电网安全、平稳、经济运行，为油田持续有效增储上产提供电力保证。
【关键词】计划检修 隐患预防 线路验收 平稳运行
目前，目前，大庆油田采油八厂共有6-10千伏高压供电线路2000余公里。由于外围油田油藏特点，油区面积大、区块之间距离远，电网规模随着油田开发逐年扩大。如何确定一年一度的电网检修计划，如何将电网隐患提前预防，如何验收新建线路不留先天隐患，成为线路管理的首要任务。通过多年探索和实践，按照地上服从地下的要求，不断创新和完善了一些线路管理的思路和方法，保证电网安全、平稳、经济运行。
1 科学制订线路检修计划，严格控制计划停电，努力提高线路检修维护侧重点
（1）“两拢、两重”：拢出近三年电网各类事故原因，重点治理；拢出近三年跳闸频繁线路，重点检修。“两确定，两不检”：根据线路事故特点确定检修线路和重点检修部位，根据电网检修维护人员确定具体检修工作量；当年验收新线路不检修，障碍及故障次数低于电网三年平均数的线路不检修。编制线路检修计划时，将影响线路健康状况各类因素以年为单位分别形成一固定集合，经过几次取交集后形成的集合内线路作为稳定的计划检修线路，此法的施行有一定的实用性和科学性。具体步骤如下：
步骤一：统计近三年的单条线路跳闸次数，以年为单位确定单条线路跳闸先后顺序，形成一个集合。将近三年的线路跳闸次数排名先后顺序作为三个集合取交集，从中筛选的线路作为参检线路备选参数一。
步骤二：统计单条线路油井产量情况，以单条线路油井产量多少进行排名，形成一个集合，作为参检线路备选参数二。
步骤三：统计单条线路缺陷情况，以单条线路缺陷多少进行排名，形成一个集合，作为参检线路备选参数三。
确定参检线路时，将上述备选参数1-3再取交集，交集中选出的线路作为稳定的参检线路，筛选后剩余线路作为不稳定参检线路。如不能达到线路检修工作量时，在各类筛选后剩余线路中，取三年内单条线路跳闸平均次数和单条线路存在缺陷平均次数作为参检线路备选参数；大于（或等于）平均数的线路为参检线路的重要依据，小于平均数的线路无极特殊情况不作为参检线路；调整过程中还可根据实际情况利用线路所带站库、油井产量情况进行权衡增减。
6kV配电线路设备线夹防烧改进措施
６ｋＶ配电线路设备线夹防烧改进措施 赵鑫 辽河油田电力集团公司兴隆台供电工区 辽宁盘锦１２４０１０ 【摘要】配电线路通常指的是将变压器的电力输送到用电单位的线路，一般有６ｋｖ线路和１Ｏｋｖ线路。大多数油田企业会将６ｋｖ配电线路作为其 特有的线路，所以６ｋｖ配电线路的良好运行便显得至关重要。在６ｋｖ配电线路的运行的过程中，稍有不慎便会导致设备线夹烧坏。本文对６ｋｖ配电 线路设备线夹烧坏事故进行了比较详细的分析，并提出了一些可行化的改进措施。 【关键词】６ｋｖ配电线路防烧措施 中图分类号：ＴＭ２４７文献标识码：Ａ文章编号：１００９—４０６７（２０１３）２２—２２７一Ｏ１ 一、前言 配电网的安全运行是采油厂原油上产的重要保障。在油田企业，６ｋｖ 配电系统主要是为油田的生产提供用电，具有设备多、分布广、故障率 高等特点，其中设备连接点是最薄弱的环节。在配电线路中会有许多连 接点的存在，而这些连接点则会产生一定的电阻即接触电阻。在正常情 况下，接触电阻很小，几乎可忽略不计。然而在非正常的情况下，接触 电阻便会增大，使这些接触部位局部过热，导致金属变色，严重的还会 产生熔化、打火和飞弧，甚至可能引起可燃物的燃烧 。其中最典型的一 种点面接触便是设备线夹和隔离开关接触头的连接。目前，通常采用铜 铝过渡设备线夹与铜触头进行连接，但因为种种原因会造成接触点面不 够牢固，使得接触电阻增大，最终线夹烧坏，引发系统接地、缺相等故 障。这些故障不仅对安全生产构成了极大的威胁，也对油田造成了极大 的经济损失。所以，防止线夹烧毁与飞弧具有重大的意义。 二、设备线夹故障原因分析 虽然在配电系统中各设备间的连接比较简单，但是如果金属材料选 择不当或者施工工艺不佳等，受负荷、温度、机械振动以及空气氧化等 因素影响，接点便有可能因为氧化、松动而使得电阻显著增大，造成接 触点过热酿成事故 。具体说来有以下几点原因： （一）当设备夹和隔离开关的触头接触面比较小时，便会因为钻的 眼过大，留有很多铁屑的存在，引发接触点接触不良。 （二）当设备线夹和触头依靠铁螺丝连接时，便会因为不同材料的 电位差存在，导致电腐蚀与接触氧化接头，渐渐引发松弛，最终烧坏设 备线夹 （三）当施工和检修不到位时， 紧松动的螺丝，导致接触电阻过大， （四）当线路发生短路故障时， 生冲击，进而导致连接处损坏。 便会因为触点的连接松弛又没有拧 电流在流过接头的时候发热烧坏。 对线夹中的过电压和过负荷便会产 （五）当线路开关中的线夹产生了比较大的电流、带负荷比较大和 过负荷时，设备线夹极易因过热而烧坏。 （六）当主线路比线路内侧与单井处多时，便会因为线路中导线过 长，与悬锤及横担连接后是活动的，而后受风压和拉伸冲击等因素影响， 导致异常震动及跳动。长年累月，触头和设备线夹连接点就会产生松动， 增大了接触电阻，造成烧毁故障。 一旦线夹发生故障就必须对线路进行停电维修，有时还会产生接地 或者缺相、接地等危害，使得三相交流系统失去了平衡，造成非接地相 电压升高，引发身背绝缘损伤，甚至还会烧坏变电所的母线电压互感器 与用户设备。如果产生了缺相现象，设备便会无法运转，有时还会引发 电机烧损事故，甚至让系统崩溃等。 因为这些事故涉及的面比较广，停井比较多，进行查找与处理时比 较费时，所以在线路检修方面每年都要投入大量的人力物力及财力，对 线夹的螺丝进行紧固及对损坏的线夹进行更换。长此以往，不仅增加了 线路检修的工作量，也增加了进行线路检修时的停电时间，造成巨大的 经济损失。 辩黼 圈１隔离开关静接触 围３ 囤２锕铝过渡设备钱夹 嘲鳓 囤４线夹式自女头 三、６ｋｖ配电线路设备线夹防烧改进措施 （一）隔离开关静接触头与设备线夹 如图１一图４所示，将隔离开关的接触头与设备线夹做成一个一体式 的“线夹触头，便能让隔离开关直接与导线进行连接。这样引发线夹发 生故障的因素便能消除，保障了生产的安全性及经济效益。 （二）架空线路 对６ｋｖ配电的线路进行架空具有非常大的优势： １．通过对线路进行架空，点面的接触以及螺丝的固定便不存在了，这 样便没有松动、接触电阻过大、接触不良及接触面积小等现象的产生。 ２．通过对线路进行架空，便没有了检修人员不到位等人为现象的产 生，也能杜绝不同材料产生电腐蚀等现象。 ３．通过对线路进行架空便能减少事故的发生和检修电路时产生的停 电时间以及事故查找人员与种种材料的费用。 ４．通过对线路进行架空，检修与维护线路工作量便能减少，降低了员 工的劳动强度，人身安全得以保障。同时也降低了“两率一事故与故 障率”，进而提高了经济效益。 （三）加强配电线路的维护和运行管理工作 首先，在配电线路上装柱一个真空开关，加大配网建设的改造力度， 便能缩小故障范围，使得配网结构和变电站的布置趋于合理化，进而减 少停电的面积和时间，增强了工作效益。 其次，对于线路和设备要进行有计划性的巡视，对负荷定期开展监 测。尤其是在负荷高峰时期要时刻关注负荷的变化情况，并对负荷的平 衡及时进行调整。这样做，可以避免接头和连接线夹等原因而引发的过 载发热烧毁等现象的产生。 第三，对工作人员加强业务培训，提高其综合素质。可以建立一个 激励机制，提高运行人员的工作积极性。 第四，对用户设备的管理工作进行加强，对于具有重大缺陷的设备 需及时下发通知书，说明设备故障可能带来的危害，提高用户电力设备 的运行水平。 （四）全面温度测试导线接头 对于导线接头过热现象，可对其进行全面的温度检测。当接头的温 度高于５０￣Ｃ时必须进行逐个登记与处理。还可以将小型的平沟线夹变更 为三只螺丝压紧的两只大型平沟线夹，这样便能扩展导线的连接接触面。 这些处理完毕后，还要对接头的温度进行重新检测，正常的温度范围为 ２４℃一３ｌ℃。另外，还需注意导线连接工艺的改进，定期巡查工作，将红 外线测温仪作为温度检测工具，有利于及时发现过热导线接头并及时对 其进行处理，减少了事故的隐患。 四、结语 综上所述，６ｋｖ配电线路发生设备线夹烧毁的成因较为复杂，造成线 路故障率也比较高，而对６ｋｖ配电线路设备线夹进行防烧处理也是一项 长期而又艰巨的任务，应该通过不断的理论学习和经验总结，对其进行 不断的发展与提高。 参考文献 【１】高春荣，曹少华．６ｋｖ配电线路设备线夹防烧改进措施［Ｊ】电气 应用２００５（７）：１ ９－２０． 【２］刘宏宇．浅析６ｋｖ配电线路常见故障及防范措施［Ｊ】电源技术应 用２０１ ３（２）：２９６． ［３】孙志良．６ｋｖ配电线路路故障原因分析及防范措施…科技致富 向导２００９（１ ２）：３２－３３． 作者简介 赵鑫（１９８７年４月一）男，汉族，辽宁盘锦，本科，工作单位：辽 河油田电力集团公司兴隆台供电工区。 ２０１３・２２

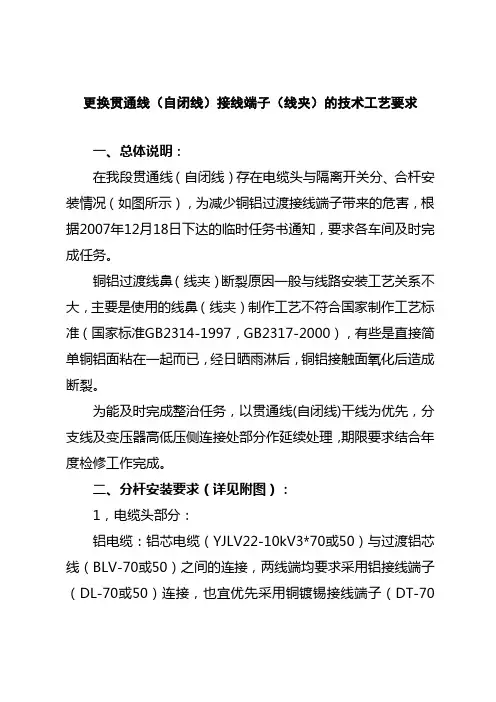

更换贯通线(自闭线)接线端子(线夹)技术工艺要求
