课程设计自助洗车机控制设计
基于PLC的自助洗车机控制方案设计说明书
基于PLC的自助洗车机控制设计目录第一章绪论1.1 课题背景 (4)1.2自助洗车机的优点 (4)1.3课题内容和主要工作 (4)1.4 实现目标 (6)第二章系统总体方案设计2.1 系统框图设计及组成原理 (6)2.2 系统变量定义及分配表 (7)2.3 系统接线图设计 (8)第三章控制系统设计3.1控制程序流程图设计 (9)3.2控制程序顺序功能图设计 (10)3.3控制程序梯形图设计 (12)设计体会 (19)参考文献 (19)附录：控制程序指令表 (20)第一章绪论1.1课题背景我国汽车工业高速发展，中国汽车需求年均增长24.5%，远远超过世界年均4%的增长速度。
我国已成为世界第二大汽车消费国。
目前，我国汽车保有量(除1390万辆三轮汽车外)为3595万辆，私人汽车拥有量达到2985万辆。
随着汽车保有量的不断增加，汽配流通市场得到了空前的快速发展，达到了980亿元市场规模。
汽车产业链中关键一环的汽车清洗占了汽车美容项目的大头。
市场调查表明：目前我国60%以上的私人高档汽车车主有给汽车做美容养护的习惯。
30%以上的中低档车车主也开始形成了汽车美容养护的观念；30%以上的公用高档汽车也定时进行美容养护；50%以上的私家车车主愿意在掌握基本技术的情况下自己进行汽车美容和养护。
不难看出，汽车美容业在我国有着巨大的潜在市场发展空间。
作为汽车美容行业的龙头产品，电脑自动清洗机，则是我们汽车养护必不可少的清洗工具。
业内人士分析，虽然人工洗车和电脑洗车的收费相差不几，但在时间、效率、人力、物力上却泾渭分明。
1.2 自助洗车机的优点(1).使用洗车机洗一辆车的时间只需要3~4分钟，效率高。
(2).使用自助洗车机能大大减少劳动力、降低劳动强度，节省成本。
(3).一般使用新科技研发的自助洗车机清洗与人员手洗比起来更容易吸引客户，在提高整体形象的同时，又能大幅度提高的经济收入。
(4).自助洗车机完全可以采用循环水设备，水用量在原有上可减少1/3，更可有效的合理利用水资源，节能环保。
自动洗车控制系统
电气工程及其自动化专业课程设计任务书系（部）：机电工程系专业：电气工程及其自动化班级：电气14专接本目录摘要................................ 错误！未定义书签。
1绪论 .............................. 错误！未定义书签。
2．系统的硬件配置.. (5)2.1 编程原件地址分配 (5)2.1.1 PLC的I/O分配表 (5)2.1.2 自动洗车控制系统I/O接线图 (6)2．3硬件接线图 (6)3 系统软件设计 (7)3.1 自动洗车控制系统流程 (7)3.2 自动洗车控制系统梯形图 (14)4 调试过程 (24)4．1硬件调试 (24)4．2软件调试 (24)4．3整机调试 (24)5 课设总结.......................... 错误！未定义书签。
6参考文献 .......................... 错误！未定义书签。
摘要自动洗车控制系统的设计思想、设计步骤以及可以实现的功能。
自动洗车控制系统采用了四输入信号，分别为启动开关I0.0、右极限开关I0.1、左极限开关I0.2、原点复位按钮I0.3；九个输出信号，洗车机右移Q0.0、风扇动作Q0.1、刷子动作Q0.2、洗车机左移Q0.3、喷洒清洁剂Q0.4、喷水Q0.5、洗车机动作Q0.6、启动灯Q0.7、复位灯Q1.0。
其中洗车机右移和洗车机左移由电动机1的正反转控制，刷子动作由电动机2控制，喷水及喷清洁剂由电磁阀控制。
经启动后可自动完成清洗后自动停止，也可手动停止，但启动前必须复位。
根据输入输出数量采用CPU224即可满足条件，自动洗车经启动后能顺序完成要求动作，结束后自行停止，若断电停止在得电后不会自行启动，实现了理论上的自动化。
关键词;自动洗车;PLC控制；顺序控制1 绪论当今的社会汽车行业发展迅猛，汽车维修保养行业竞争更是愈演愈烈，洗车机由此得以广泛应用。
PLC控制系统课程设计 - 自助洗车机
目录第1章自助洗车机流程分析 (1)1.1 自助洗车机流程设计目的 (1)1.2 自助洗车机设计任务 (1)1.3 自助洗车机设计控制要求 (2)第2章控制系统总体方案设计 (3)2.1 系统的硬件组成 (3)2.2 控制方法分析 (4)2.3 I/O分配 (4)2.4 系统结构图设计 (5)第3章系统控制梯形图程序设计 (6)3.1 控制程序流程图设计 (6)3.2 控制程序时序图设计 (7)3.3 控制程序设计思路 (7)第4章监控系统设计 (8)4.1 PLC与上位监控软件通讯 (8)4.2 上位监控系统组态设计 (9)4.3 实现的效果 (13)第5章系统调试及结果分析 (14)5.1 系统调试及解决的问题 (14)5.2 结果分析 (15)课程设计心得 (16)参考文献 (17)附录 (18)第1章自助洗车机流程分析1.1 自助洗车机流程设计目的我国汽车工业高速度完成长，汽车行业前景广阔。
根据调查结果表明，预计2011年将持续保持增长，预计增长率在19%至20%之间。
到2020年，中国本土汽车产量将达到2000万辆左右，其中两成产品将进入国际市场。
根据汽车行业专家们的预测，随着我国经济的持续高速发展和人们消费观念的改变，中国将成为世界轿车的最大消费国之一，即我国轿车保有量在未来的一二十年里将会有飞速提高。
在不久的将来，开车将会是人们普遍掌握的生活技能，轿车也不再是特权人士的标志，而将是人们出门的代步工具。
那么当人们拥有一辆自己的爱车时，无疑会呵护倍至。
汽车的平时清洁护理和定期美容保养，必然成为人们日常的消费内容。
另一方面，我国各大中城市虽然发展很快，但建设不配套，缺乏停车场所，使大量汽车只能露天栖息，饱受风吹、雨淋、日晒的无奈，致使汽车日渐老化。
这就更加促进了汽车美容业的发展。
而汽车清洗是汽车美容项目的重要，虽然人工洗车和pc洗车的收费相差不几，但在时间、效率、人的劳力、物力上却泾渭分明。
自助洗车机控制设计
目录第1章PLC的介绍 (1)1.1 PLC概况 (1)1.2 PLC的基本结构 (2)1.3 PLC的工作原理 (2)第2章自助洗车机控制系统设计 (4)2.1系统组成 (4)2.2I/O接线图 (5)2.3主电路接线图 (5)2.4输入/输出分配表 (6)2.5顺序功能图 (7)2.6程序设计 (10)第3章系统调试分析 (16)3.1 硬件调试 (16)3.2 软件调试 (16)3.3 整机调试 (16)第4章结论与体会 (17)参考文献 (18)附录 (19)第1章PLC的介绍1.1 PLC概况可编程控制器简称PC,个人计算机也简称PC。
为了避免混淆，人们将最初用于逻辑控制的可编程控制器叫做PLC。
国际电工委员会在1987年颁布的PLC标准草案中对P LC做了如下定义：“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、定时、计数和算术运算等操作的指令，并能通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
”可编程控制器是“数字运算操作的电子装置”，其中带有“可以编制程序的存储器”，可以进行“逻辑运算、顺序运算、定时、计数和算术运算”工作，可以认为可编程控制器具有计算机的基本特征。
事实上可编程控制无论从内部构造、功能及功能原理上看都不折不扣的是计算机。
可编程控制器是“为工业环境下应用”而设计的计算机。
工业环境和一般办公环境有很大的区别，PLC具有特殊的构造，使它能在高粉尘、高噪音、强电磁干扰和温度变化剧烈的环境下正常工作。
为了能控制“机械或生产程”，它又要能“易于与工业控制系统形成一个整体”这些都是个人计算机不可能做到的。
因此可编程控制器不是普通的计算机，它是一种工业现场使用的计算机。
可编程控制器能控制“各种类型”的工业设备及生产过程。
电气控制与plc课程设计 自动洗车机控制设计

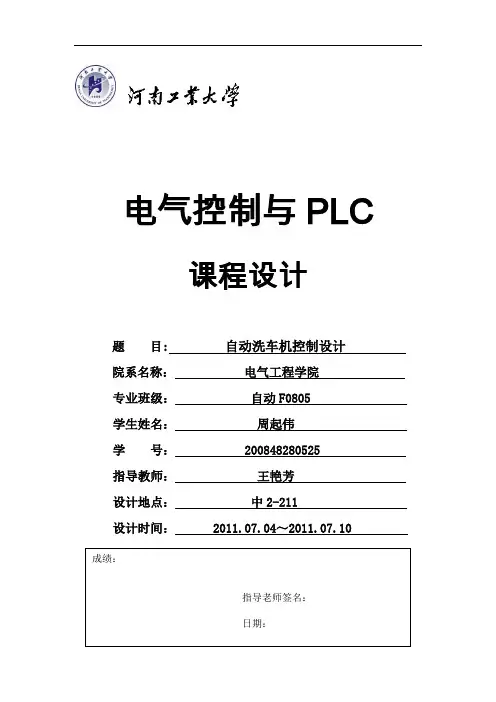

电气控制与PLC课程设计题目: 自动洗车机控制设计院系名称：电气工程学院专业班级：自动F0805 学生姓名：周起伟学号： 200848280525指导教师：王艳芳设计地点：中2-211 设计时间： 2011.07.04～2011.07.10 成绩：指导老师签名：日期：目录1系统描述及其要求 (1)1.1系统描述 (1)1.2系统要求 (2)2硬件设计 (2)2.1硬件选择 (2)3 软件设计 (5)3.1系统的整体程序流程图 (5)3.2梯形图 (6)4 系统调试分析 (12)4.1 硬件调试 (12)4.2 软件调试 (13)4.3 整机调试 (13)设计心得 (14)参考文献 (15)1系统描述及其要求1.1系统描述此文的主要思路是是基于PLC技术的自助洗车机设计。
其中把PLC作为主要控制器，将各种继电器采集的信息经过一定的控制算法后，通过PLC的I/O口来控制继电器的闭合达到自动控制的目的。
洗车机的主运动是左右循环运动由左右行程开关控制，同时不同循环次序伴随不同的其它动作，如喷水、刷洗、喷洒清洁剂及风扇吹干动作等。
因每次动作的开始都是碰到左行程开关才实现，所以运用计数器记录左极限信号脉冲的次数从而控制上述辅助运动按要求依次动作。
系统还采用了复位设计，如在洗车过程中由其它原因使洗车停止在非原点的其它位置，则需要手动对其进行复位，到位时复位灯亮，此时才可以启动，否则启动无效，洗车机经启动后可自动完成洗车动作后自行停止，也可在需要时手动停止。
此设计系统由三菱公司生产的FX2N系列的PLC、人机交互和串口通信、数码管、指示灯和电源部分组成。
系统的总设计原理图如图1.1所示。
图1.1 系统总设计原理图PLC :该部分的功能不仅包括对各种开关信息的采集、处理，还包括对执行单元的控制。
PLC是整个系统的核心及数据处理核心。
人机交互和串口通信：人机交互的目的是为了提高系统的可用性和实用性。
主要是按键输入。
自动洗车机控制设计报告书
要求按照所选课题的设计要求和控制要求，独立完成设计工作，并将设计成果汇编成“课程设计说明书”。
设计过程：
课题描述：
（1）自助洗车机动作流程:
a)按下启动开关之后，洗车机开始往右移，喷水设备开始喷水，刷子开始洗刷。
b)洗车机右移到达右极限开关后，开始往左移，喷水机及刷子继续动作。
存在问题:
在本次课程设计过程中，充分暴露了自己对所学的知识的不深入，在看待问题是不能把问题充分的理解透彻，还有就是不能把问题想全面。最后的一个大问题是，自己的动手能力太差了，尤其是尤其是接线的过程，要充分清楚每根线的功用，这样就不会多接少接或错接了，整个设计过程就趋于完美了。
解决措施:
最终我们通过课本知识到图书馆找到相关的程序案例作为参考以及上网查资料，还有就是通过我们的不断修改不断改进，最后把程序书写完毕。在确定没有语法错误的基础上，到实验室进行调试，在老师的帮助下，最终我们的程序达到了实验的要求，本次课程设计取得了圆满的成功。
i)洗车机往右移，风扇设备动作将车吹干，碰到右极限开关时，洗车机停止并往左移，风扇继续吹干动作，直到碰到左极限开关，则洗车整个流程完成，启动灯熄灭。
首先，根据老师要求，确定我们组所做的课题名称是自助洗车机的程序设计。然后根据我们plc所学的写程序的步骤，我们先写出顺序功能图，然后根据顺序功能图，依照起保停电路的编写思路写出程序。确定IO及其端口分配情况，后在软件上进行编译，在确定没有语法错误的情况下，去实验室进行调试，调试成功后，进行说明书的书写和报告的书写。并写出自己在本次课程设计过程中所遇到问题及其在解决问题过程中自己的收获和心得体会。
主要收获:
三周的课程设计很快就过去了，我不仅把知识融会贯通，而且丰富了大脑，同时在查找资料的过程中也了解了许多课外知识，开拓了视野，认识了将来电子的发展方向，使自己在专业知识方面和动手能力方面有了质的飞跃。这次设计我学会了很多，学会了PLC的基本编程方法，对PLC梯形图、PLC的工作原理、使用方法、指令表和顺序功能图也有了更深刻的理解。以前我撑握的都是思想上的，对一些细节不加重视，这次是喷泉的设当把自己想出来的程序输入到PLC中的时候，问题出现了，不是不能运行，就是运行的状态和要求的结果不相符合。在老师的指导下调试每一条指令出现的问题，最后终于得到正确结果，使我对PLC的理解得到加强，看到了实践与理论的差距。在设计过程中，我通过查阅大量有关资料，与同学交流经验和自学，并向老师请教等方式，使自己学到了不少知识，也经历了不少艰辛，但收获同样巨大。在整个设计中我懂得了许多东西，也培养了我独立工作的能力，树立了对自己工作能力的信心，相信会对今后的学习工作生活有非常重要的影响。而且大大提高了动手的能力，使我充分体会到了在创造过程中探索的艰难和成功时的喜悦。虽然这个设计做的也不太好，但是在设计过程中所学到的东西是这次设计的最大收获和财富，使我终身受益。在设计的过程中我还得到了老师的帮助与意见。在学习的过程中，不是每一个问题都能自己解决，向老师请教或向同学讨论是一个很好的方法，不是有句话叫做思而不学者殆。做事要学思结合。这就是我在设计全自动洗衣机的过程中所体会到的。
汽车自动清洗机PLC控制课程设计示例(欧姆龙PLC)
汽车自动清洗机PLC电气控制系统课程设计示例
一． 系统简介
自动洗车设备的清洗机构导轨拖动汽车缓慢移动，同时进行洗刷，两到三分钟即可完成一边对汽车的自动清洗。
二． 控制要求
1.按下启动按钮后，清洗机开始工作，导轨开始移动，同时开启喷淋器阀门。
2.车辆探测器发出信号，启动刷子电动机。
3.清洗过程连续进行，当汽车驶出清洗机时，行程开关发出停机信号。
三． IO点分布及PLC选型
1.PLC型号: 欧姆龙PLC CP1H-XA40-DR-A
2.IO点分布
四． 电路图设计
五． 梯形图程序编制
程序说明
车辆探测器在测到汽车头开始，启动刷子电动机，直到车身全部进入清洗机后I0.01 OFF，才会停止刷子电动机，清洗机也同时停止工。
PLC控制系统课程设计_-_自助洗车机
目录第1章概述 (1)1.1课题背景 ......................... 错误！未定义书签。
1.2自助洗车机的优点.................. 错误！未定义书签。
1.3课题内容 (2)第2章自助洗车机流程分析 (2)2.1 自助洗车机设计任务 (2)2.2 自助洗车机设计控制要求 (2)第3章控制系统总体设计方案 (5)3.1 系统的硬件部分组成 (5)3.2 控制方法分析 (6)3.3 I/O分配 (6)3.4程序设计思路 (6)第4章控制程序流程图设计 (7)第5章系统调试及结果分析 (8)5.1系统调试及解决的问题 (8)5.2结果分析 (9)课程设计心得 (10)参考文献 (12)附录 (13)自助洗车机流程分析12电气12陈帅摘要随着中国经济的飞速发展，汽车越来越多的进入了家庭，全自动洗车机现在越来越受到广大车主的青睐。
自动洗车机在洗车的过程中只有中性水和活性剂与车身接触，无任何有形的东西，加之采用的洗涤液是特制的专业洗涤液，使无接触洗车技术拥有令人满意的洗涤效果。
可编程控制器（PLC）集合了计算机技术、自动控制技术及通讯技术而发展起来的一种新型的工业控制装置，它具有可靠性高、编程简单、维护方便等优点，已在工业控制领域得到广泛应用。
它的投资小。
单纯洗车比人工洗车机速度快。
且效率高，无接触。
本课题将跟据PLC 实现自动洗车机控制系统的设计与编程。
关键字：自助洗车机PLC 控制系统梯形图硬件及软件一、概述1.1课题背景根据欧美国家统计，在一个完全成熟的国际化汽车市场中，汽车的销售利润在整个汽车业的利润仅占20%，零部件供应的利润占20%，而50%～60%的利润是从汽车服务业中产生的。
美国汽车服务业的营业额已经超过汽车整车的销售额，其中，单单一个汽车美容业年产值就已超过3500亿美元。
我国汽车工业高速发展，中国汽车需求年均增长24.5%，远远过世界年均4%的增长速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章控制工艺流程分析1.1 自主洗车控制过程描述设计投币100元自助洗车机。
1．有3个投币孔，分别为5元、10元及50元3种，当投币合计100元或超过时，按启动开关洗车机才会动作，启动灯亮起。
7段数码管会显示投币金额（用BCD码），当投币超过100元时，可按退币按钮，这时7段数码管会退回零，表示找回余额（退币选作）。
洗车机动作流程。
1）．按下启动开关之后，洗车机开始往右移，喷水设备开始喷水，刷子开始洗刷。
2）．洗车机右移到达右极限开关后，开始往左移，喷水机及刷子继续动作。
3）．洗车机左移到达左极限开关后，开始往右移，喷水机及刷子停止动作，清洁剂设备开始动作——喷洒清洁剂。
4）．洗车机右移到达右极限开关后，开始往左移，继续喷洒清洁剂。
5）．洗车机左移到达左极限开关后，开始往右移，清洁剂停止喷洒，当洗车机往右移3s后停止，刷子开始洗刷。
6）．刷子洗刷5s后停止，洗车机继续往右移，右移3s后，洗车机停止，刷子又开始洗刷5s后停止，洗车机继续往右移，到达右极限开关停止，然后往左移。
7）．洗车机往左移3s后停止，刷子开始洗刷5s后停止，洗车机继续往左移3 s后停止，刷子开始洗刷5s后停止，洗车机继续往左移，直到碰到左极限开关后停止，然后往右移。
8）．洗车机开始往右移，并喷洒清水与洗刷动作，将车洗干净，当碰到右极限开关时，洗车机停止前进并往左移，喷洒清水及刷子洗刷继续动作，直到碰到左极限开关后停止，并开始往右移。
9）．洗车机往右移，风扇设备动作将车吹干，碰到右极限开关时，洗车机停止并往左移，风扇继续吹干动作，直到碰到左极限开关，则洗车整个流程完成，启动灯熄灭。
2．原点复位设计。
若洗车机正在动作时发生停电或故障，则故障排除后必须使用原点复位，将洗车机复位到原点，才能做洗车全流程的动作，其动作就是按下[复位按钮]，则洗车机的右移、喷水、洗刷、风扇及清洁剂喷洒均需停止，洗车机往左移，当洗车机到达左极限开关时，原点复位灯亮起，表示洗车机完成复位动作。
3. 自助洗车机的长处⑴.使用洗车机洗一辆车的时间只需要3~4分钟，效率高。
⑵.使用自助洗车机能大大削减生产力、降低劳动强度，节省成本。
⑶.一般使用新科学技术研发的自助洗车机清洗与职员手洗比起来更易吸引客户，在提高群体形象的同时，又能大幅度提高的经济收益。
⑷.自助洗车机纯粹可以采用轮回水设备，水用量在原有上可削减1/3，更可有用的合理哄骗水资源，节能环保。
1.2自助洗车机控制工艺分析洗车机的主运动是左右循环运动，有左右行程开关控制，同时不同循环次序伴随不同的动作，如喷水刷车喷洒清洁剂及风扇吹干动作等。
系统还采用了复位设计，如在洗车工程中由于其他原因使洗车停止在非原点的其他位置，则需手动对其进行复位，到位时复位灯亮，此时才可以启动，否则启动无效。
洗车机经启动后可自行完成洗车动作后自行停止，也可在需要时手动停止。
洗车机第一次右移有喷水及刷车动作，到达有极限使右极限开关动作，从而控制洗车机左移，而喷水及刷洗继续，直到碰到左极限开关。
洗车机第二次右移时，喷水停止，刷子动作及清洁剂开始喷洒，直到右极限行程开关动作，洗车机左移，清洁剂继续喷洒，直到使左极限开关动作。
洗车机第三次右移时，洗车机右移3S停止，刷洗5S，连续两次后继续右移，直到碰到右极限开关，其中，洗车机右移及刷子刷洗由接通延时计时器T37和T38形成的震荡电路控制，直到碰到右极限开关后通过互锁使刷子动作电路断开，刷子停止工作。
此时洗车机左移，进行和上次右移时相同的动作，直到碰到右极限形成开关。
洗车机第四次右移，喷洒清水及刷子动作，直到碰到右极限行程开关。
洗车左移同时喷水刷洗继续，直到碰到左极限开关喷水刷洗停止。
洗车机第五次右移，风扇开始动作，直到碰到右极限开关，洗车机左移风扇继续动作。
洗车机左移直到碰到左极限开关，控制整个设备停止，洗车机完成洗车。
第2章控制系统总体方案设计2.1系统硬件组成本系统采用PLC作为核心控制。
以按键和投币作为信息采集单元，以PLC 为作为数据处理和控制单元，以数码管作为数据显示单元，以指示灯作为用户状态单元和开锁指示单元，组成硬件结构框架图。
其中按钮输入信号包括人工输入的信号和洗车机碰到限位开关时的信号。
人工输入信号包括：开始按钮、开始投币按钮、投币结束按钮、开始洗车按钮；洗车机碰到限位开关的信号包括：洗车机初始位置信号、左限位开关信号、右限位开关信号。
2.2控制方法分析通过控制要求可知，本程序设计主要分为两部分：投币程序和洗车程序。
先启动洗车机，然后开始投币，当投入的总钱数大于等于100元，然后找余钱并启动洗车程序，开始洗车，洗车指示灯亮。
洗车程序结束，洗车机碰到左极限开关自动停止，洗车指示灯亮熄灭。
在洗车过程中，如果出现故障，排除故障后按复位开关，程序跳转到洗车程序开始出重新运行洗车程序直至结束。
2.3I/O分配表2.4系统接线图设计七段数码管七段数码管七段数码管图2-2 系统接线图第3章控制系统梯形图程序设计3.1控制程序流程图设计图3-1 程序流程图3.2控制程序时序图设计图3-2 控制程序时序图第4章监控系统设计4.1 PLC与上位监控软件通讯PLC选用Modbus RTU主通讯模块。
Pakscan IIE主站控制器是一个远程终端单元，做为Modbus从设备。
PLC的CPU通过Modbus RTU主通讯模块控制Pakscan IIE主站控制器的读写，被称为Modbus host。
系统采用单Modbus host 两线通讯方式，该方式最多可以连接32个Pakscan IIE主站控制器。
主通讯模块的程序设计有3部分内容：初始化通讯模块，读写Modbus数据，监测通讯状态。
通讯模块的初始化工作主要是配置3个初始化控制块的参数：Slave 控制块（SCB），信息控制块（MCB）和通讯要求参数块。
SCB是一个15个寄存器长的数据块，功能是定义与其通讯的Slave的型号、个数、状态等参数。
每一个Slave 需要定义一个SCB块。
MCB是一个6个寄存器长的数据块，功能是定义Master。
要求每Slave执行的命令信息包括命令类型、引用地址偏移、PLC引用地址偏移、主机号等参数，每一种命令需要定义一个MCB块。
读写Modbus RTU数据和监测通讯状态的编程相对简单，只要读写初始化时定义的相应的PLC参数地址即可。
第5章系统调试及结果分析5.1系统调试在程序编写完成后，经过软件调试程序后把程序输入到PLC编程器里面，把外部的接线接好，然后开始进行硬件调试，先检验其是否符合设计初衷，是否能达到相应的指标。
首先是投币程序的调试，检验投币时程序是否能得到信号，在满足条件的情况下能否得到响应。
然后是洗车程序的调试，通过假定输入一定的初值来检验程序是否正常。
由于实验室条件有限，故改用三菱仿真软件和触摸屏仿真软件来调试。
通过多次的调试和修改，最终程序达到了控制要求。
调试结果图如下：图5-1 调试结果（1）图5-2 调试结果（2）图5-3 调试结果（3）图5-4 调试结果（4）图5-5 调试结果（5）5.2结果分析洗车机的主运动是左右循环运动，有左右行程开关控制，同时不同循环次序伴随不同的动作，如喷水刷车喷洒清洁剂及风扇吹干动作等。
系统还采用了复位设计，如在洗车工程中由于其他原因使洗车停止在非原点的其他位置，则需手动对其进行复位，到位时复位灯亮，此时才可以启动，否则启动无效。
洗车机经启动后可自行完成洗车动作后自行停止，也可在需要时手动停止。
洗车机第一次右移有喷水及刷车动作，到达有极限使右极限开关动作，从而控制洗车机左移，而喷水及刷洗继续，直到碰到左极限开关。
洗车机第二次右移时，喷水停止，刷子动作及清洁剂开始喷洒，直到右极限行程开关动作，洗车机左移，清洁剂继续喷洒，直到使左极限开关动作。
洗车机第三次右移时，洗车机右移3S停止，刷洗5S，连续两次后继续右移，直到碰到右极限开关，其中，洗车机右移及刷子刷洗由接通延时计时器T37和T38形成的震荡电路控制，直到碰到右极限开关后通过互锁使刷子动作电路断开，刷子停止工作。
此时洗车机左移，进行和上次右移时相同的动作，直到碰到右极限形成开关。
洗车机第四次右移，喷洒清水及刷子动作，直到碰到右极限行程开关。
洗车左移同时喷水刷洗继续，直到碰到左极限开关喷水刷洗停止。
洗车机第五次右移，风扇开始动作，直到碰到右极限开关，洗车机左移风扇继续动作。
洗车机左移直到碰到左极限开关，控制整个设备停止，洗车机完成洗车。
课程设计心得通过本次设计，让我很好的锻炼了理论联系实际，与具体项目、课题相结合开发、设计产品的能力。
既让我们懂得了怎样把理论应用于实际，又让我们懂得了在实践中遇到的问题怎样用理论去解决。
在本次设计中，我们还需要大量的以前没有学到过的知识，于是图书馆和INTERNET成了我们很好的助手。
在查阅资料的过程中，我们要判断优劣、取舍相关知识，不知不觉中我们查阅资料的能力也得到了很好的锻炼。
我们学习的知识是有限的，在以后的工作中我们肯定会遇到许多未知的领域，这方面的能力便会使我们受益非浅。
在设计过程中，总是遇到这样或那样的问题。
有时发现一个问题的时候，需要做大量的工作，花大量的时间才能解决。
自然而然，我的耐心便在其中建立起来了。
为以后的工作积累了经验，增强了信心。
参考文献[1] 李建兴．可编步伐节制器及其应用[M]．BeiJing：机械工业出书社，1999[2] 邱公伟．可编程节制器收集通信及应用[M]．BeiJing：清华大学出书社，2000[3] 邹益仁等．现场总线节制体系的预设和开发[M]．BeiJing：国防工业出书社，2003[4] 廖常初. 可编步伐节制器的编程要领与工程应用[M]，重庆：重庆大学出书社，2001[5] 陈在平等．可编步伐节制器技能与应用体系预设[M]．BeiJing：机械工业出书社，2002[6] 宫淑贞等．可编程节制器道理及应用[M]．BeiJing：人民邮电出书社，2002[7] 方承远．电情操制道理与预设[M]．BeiJing：机械工业出书社，2000[8] 马小军．修建电情操制技能[M].BeiJing：机械工业出书社，2003附录梯形图主要程序:网络1启动灯O M1.5 AN I0.3 AN M1.4 = M1.5= M0.7网络2 复位灯LD I0.3O M1.6 = M1.6= Q0.3A I0.2= Q1.0网络3 右移LD I0.0O M0.0 AN M0.1 AN I0.3= M0.0= Q0.0网络4 喷水动作LDN M0.2 LD M1.0 AN M1.2 OLDAN I0.3= Q0.5网络5 刷子动作LDN M0.2 LD T37 AN T38 OLDLD T39 AN T40 OLDLD T41 AN T42 OLDLD T43 AN T44 OLDLD M1.0 AN M1.2 OLDLPSAN I0.3= Q0.2 LRDTON T38, 50 LRDTON T40, 50 LRDTON T42, 50 LPPTON T44, 50 网络6 左移LD I0.1A M0.0O M0.1 AN M0.2 = M0.1= Q0.3网络7 右移LD I0.2A M0.1O M0.2AN M0.3AN I0.3= M0.2= Q0.0网络8 清洁剂LD M0.2O M0.3AN M0.5AN I0.3= M0.3= Q0.4网络9 左移LD I0.1A M0.2O M0.4AN M0.5= M0.4= Q0.3网络10 右移3s停止LDN I0.2AN M0.4ON M0.5AN T37AN I0.3= M0.5= Q0.0TON T37, 30网络11 刷子停止工作后再右移3s停止LD T38AN T39= Q0.0TON T39, 30网络12 刷子再次停止后右移LD T40AN M0.6= Q0.0网络13 至右极限后开始左移，3s后停止LD I0.1O M0.6 AN T41AN I0.3= M0.6= Q0.3TON T41, 30网络14 刷子工作5s后停止并向左移动，3s后停止LD T42AN T43= Q0.3TON T43, 30网络15 刷子再工作5s后停止并向左移动LD T42AN T43= Q0.3TON T43, 30网络16 至左极限后右移LD I0.2A M0.7O M1.0AN M1.1AN I0.3= M1.0= Q0.0网络17 左移LD I0.1A M1.0O M1.1AN M1.2= M1.1= Q0.3网络18 右移，风扇动作LD I0.2A M1.1O M1.2AN I0.3LPS= M1.2AN M1.3= Q0.0LPPAN M1.4= Q0.1网络19 左移LD I0.1 A M1.2 O M1.3 AN I0.3 = M1.3 = Q0.3 网络20 结束LD I0.2 A M1.3 = M1.4 = Q0.6。
