凸透镜成像(2)
2个凸透镜成像规律
2个凸透镜成像规律引言凸透镜是一种常见的光学器件，广泛应用于摄影、眼镜、显微镜等领域。
了解凸透镜的成像规律对于正确使用和设计光学系统非常重要。
本文将详细探讨两个凸透镜的成像规律，并通过实例和图示进行解释。
凸透镜的基本概念在开始讨论成像规律之前，我们首先需要了解凸透镜的基本概念。
凸透镜是由两个球面构成的，其中至少一个球面是凸面。
凸透镜有一个光轴，光线垂直于光轴时不会发生偏折。
凸透镜的两个焦点分别是物距和像距相等时的位置，我们将在后面的内容中详细解释。
成像规律一：物距和像距的关系物距和像距是凸透镜成像过程中的重要参数。
物距是从物体到凸透镜的距离，通常用字母u表示；像距是从像到凸透镜的距离，通常用字母v表示。
根据凸透镜的成像规律，物距和像距之间存在以下关系：1.当物体位于凸透镜的一侧时（物距为正），像距可能为正、负或无穷大。
–当物体位于凸透镜的焦点前方时，像距为正，成像为实像。
–当物体位于凸透镜的焦点后方但在透镜的近焦点和光轴之间时，像距为负，成像为虚像。
–当物体位于凸透镜的近焦点上时，像距趋近于无穷大，成像为无穷远处的虚像。
2.当物体位于凸透镜的另一侧时（物距为负），像距为正，成像为实像。
3.当物体位于凸透镜的焦点上时，像距趋近于无穷大，成像为无穷远处的虚像。
成像规律二：物像距和焦距的关系焦距是凸透镜的一个重要参数，用字母f表示。
焦距是指物体与凸透镜之间的距离等于像距与凸透镜之间的距离时的数值。
根据凸透镜的成像规律，物像距和焦距之间存在以下关系：1.当物距u和像距v都为正时，焦距f为正。
2.当物距u为负，像距v为正时，焦距f为负。
3.当物距u为正，像距v为负时，焦距f为负。
4.当物距u和像距v都为负时，焦距f为正。
实例分析：成像规律在实际应用中的应用为了更好地理解凸透镜的成像规律，我们将通过几个实例来说明其在实际应用中的应用。
实例一：放大镜放大镜是一种常见的凸透镜应用。
当我们将放大镜放在物体前方时，通过调整距离可以观察到物体的放大或缩小的实像。
凸透镜成像的规律及其记忆口诀
凸透镜由于其自身不同的成像规律，可以折射成像，成的像可以是倒立、缩小的实像;倒立、等大的实像;倒立、放大的实像;正立、放大的虚像。
对光线起汇聚作用。
今天小编就我大家讲解一下凸透镜成像饿的规律及其记忆口诀。
1.凸透镜成像的规律规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
规律2：当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
应用：测焦距。
规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。
应用：投影仪、幻灯机、电影放映机。
规律4：当物距等于1倍焦距时，则不成像，成平行光射出。
规律5：当物距小于1倍焦距时，则成正立、放大的虚像。
此时像距大于物距，像比物大，物像同侧。
应用：放大镜。
2.凸透镜成像的记忆口诀2.1基础口诀一倍焦距分虚实，二倍焦距分大小，二倍焦点物像等。
实像总是异侧倒。
物近像远像变大，物远像近像变小。
虚像总是同侧正。
物远像远像变大，物近像近像变小。
像的大小像距定，像儿追着物体跑，物距像距和在变。
2.2一倍焦距分虚实，两倍焦距分大小。
物近像远像变大，物远像近像变小。
注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距;两倍焦距就是指该距离的两倍凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点;f点是成实像、虚像的分界点。
薄透镜成像满足透镜成像公式：1/u(物距)+1/v(像距)=1/f(透镜焦距)注：透镜成像公式是针对薄透镜而言，所谓薄透镜是指透镜厚度在计算物距、像距等时，可以忽略不计的透镜。
当透镜很厚时，必须考虑透镜厚度对成像的影响。
2.3凸透镜、把光聚，成象规律真有趣两倍焦距分大小，一倍焦距分虚实;二焦以外倒实小，我们用作照相机;一二焦间倒实大，我们用作投影仪;焦点以内正大虚，我们用作放大镜;欲想得到等实象，两倍焦距物体放;焦点之位不成像，点光可变平行光;成象规律记心间，透镜应用法无边。
5.3凸透镜成像规律2
学以致用：
一束平行光正对着凸透镜照射时，在凸透镜的 另一侧距透镜中心10cm的地方出现一个小亮点， 那么把点燃的蜡烛放在光具座上距透镜中心15cm 的地方，在透镜的另一侧移动光屏，在光屏上就 可以得到（ D ）
A 倒立、放大的虚像
B 正立、放大的虚像
C 倒立、缩小的实像
D 倒立、放大的实像
学以致用：
（1区） （2区） （3区）
光 屏 位 置 1 光 屏 位 置 2F 光 屏 位 置 4
F
F f 2f
F
光 屏 位 置 3
随堂训练
例 1： (05年天津)如图1所示，凸透镜的焦距为8cm，当 物体AB放在该凸透镜主轴上距离凸透镜12cm 的位置处时，调整光屏的位置使光屏上出现该 物体清晰的像，则在光屏上得到一个 ( A ) A、倒立放大的实像 B、倒立缩小的实像 C、正立放大的实像 D、正立放大的虚像
物体放在焦距为16cm的凸透镜主光轴上， 在透镜的另一侧光屏上得到一个缩小的像，则 该物体离透镜的距离可能是（ D ）
A
10cmB20源自mC30cmD
40cm
13
例4：将蜡烛放在距离凸透镜30cm的地方，在透 镜另一侧的光屏上，有蜡烛清晰放大的像，由此 可知，该透镜的焦距可能是 A A.20cm B.15cm C.10cm D.5cm 倒立 、_______ 放大 、的_______ 实 分析：成的是______ 像
凸 透镜，一架 例6：普通照相机的镜头相当于一个_____ 普通照相机镜头的焦距为40cm，当被拍照的人到镜 80 头的距离大于_____cm 时，底片上会得到一个倒立、 缩小的_____ 实 像(选填：实或虚)。 用照相机拍照时，被拍摄景物到镜头的距离（C ） A. 小于焦距 B. 在1倍焦距和2倍焦距之间 C. 大于2倍焦距 D. 以上说法都不对 用照相机照相时，物体在胶卷上形成 A A、缩小的倒立实像 B、放大的正立实像 C、缩小的正立实像 D、缩小的倒立虚像
八年级物理苏科版上册课时练《4.3 凸透镜成像的规律》(含答案解析)(2)
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！苏科版八年级物理上册《4.3凸透镜成像的规律》课时作业一、单选题1．在探究凸诱镜成像规律的实验中，凸透镜的焦距为20cm，将点燃的蜡烛放在距离凸透镜32cm处，在凸透镜另一侧的光屏上得到蜡烛清晰的像，该像为（）A．正立放大的虚像B．正立放大的实像C．倒立缩小的实像D．倒立放大的实像2．晓维同学用一束平行于主光轴的光线照射凸透镜，在光屏上形成了一个清晰的光斑（如图所示）。
取下平行光源，保持凸透镜的位置不变，把点燃的蜡烛放在光具座26cm处，并移动光屏到合适位置，在光屏上得到像的性质是（）A．倒立的缩小的实像B．倒立的放大的实像C．倒立的等大的实像D．正立的放大的虚像3．小铭同学用焦距为10cm的凸透镜做成像实验，将蜡烛立于距凸透镜30cm处的主光轴上，则在凸透镜另一侧的光屏上得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像4．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为30cm 时，在光屏上得到一个潸晰的实像。
2021年物理八年级全册4.5科学探究：凸透镜成像二练习含解析 沪科版
4.5 科学探究：凸透镜成像（二）一、单选题1．将物体分别放在甲凸透镜(f甲=10cm)、乙凸透镜(f乙=5cm)前，使物距相同。
通过两个透镜，在光屏上都能成像，一个缩小，一个放大。
则（）A．缩小的像是实像，放大的像是虚像B．甲凸透镜成的是缩小的像C．物距可能是15cmD．物距可能是20cm【答案】C【解析】A．通过两个透镜，在光屏上都能成像，光屏能够承接的都是实像，故A错误；BCD．假设甲成的缩小的实像，乙成放大的实像，则物距与它们焦距的关系有u>2f甲=20cm5cm=f乙<u<2f乙=10cm物距相同，不符合题意；假设甲成的是放大的实像，乙成的是缩小的实像，则物距与它们焦距的关系有10cm=f甲<u<2f甲=20cm，u>2f乙=10cm物距相同，则有10cm <u<20cm故甲成的是放大实像，乙成的是缩小的实像，物距可能为15cm。
故BD错误，C正确。
故选C。
2．如图，是相同焦距拍摄的同一小孩的照片，则拍摄时，物距、像距的比较情况是( )A．甲的物距、像距都比乙大B．甲的物距、像距都比乙小C．甲的物距比乙大，甲的像距比乙小D．甲的物距比乙小，甲的像距比乙大【答案】C【解析】由图知，甲照片的像比乙的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小；所以拍摄甲图时，相机与物体的距离较大，像距小．拍摄乙照片时物距小，像距大．故C选项符合题意．3．如图是某同学探究凸透镜成像规律时观察到的现象，下列哪种光学仪器的成像原理与其相同A．投影仪 B．照相机 C．放大镜 D．近视眼【答案】B【解析】根据图示情况知道，当物距大于二倍焦距时的凸透镜成的是倒立缩小的实像，照相机是根据凸透镜的这种成像情况制成的，故选B。
4．疫情发生后，为了防止接触传染，许多单位安装了人脸识别系统。
它是通过将刷脸机镜头捕捉到的人脸信息，与系统中储存的人脸模板对比，进行人脸识别。
湖北省武汉市人教版八年级物理上册课堂培优练习试题：凸透镜成像规律(二)(无答案)

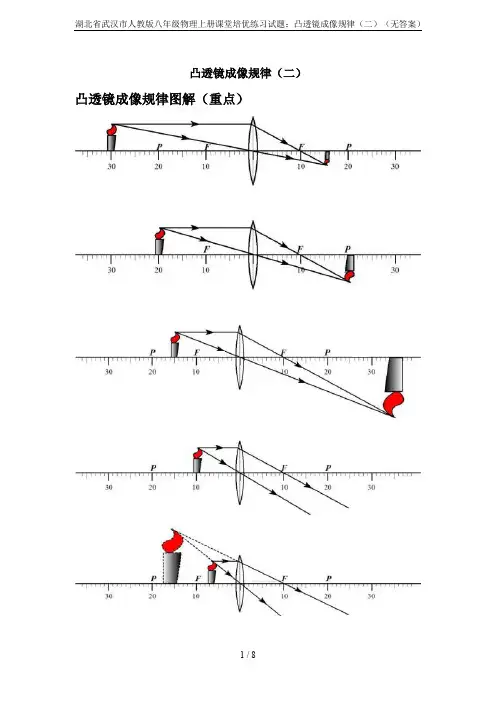

凸透镜成像规律（二）凸透镜成像规律图解（重点）凸透镜成像规律（1）物距大于二倍焦距时，像距在一倍焦距与二倍焦距之间，成倒立、缩小的实像（应用照相机）（2）物距等于二倍焦距时，像距等于二倍焦距，成倒立、等大的实像（应用测焦距）（3）物距在一倍焦距、二倍焦距之间时，像距大于二倍焦距，成倒立、放大的实像（应用投影仪）（4）物距等于一倍焦距时、不成像得到平行光（5）物距小于一倍焦距时，成正立放大的虚像（应用放大镜）（6）一倍焦距分虚实，两倍焦距分大小（7）成实像时，物近像远像变大，物远像近像变小（8）成虚像时，物远像远像变大，物近像近像变小知识点一：透镜的焦点、焦距1、正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上移动少许，光斑变小．透镜的焦距是（）A. 5cmB. 10cmC. 15cmD. 30cm2.正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上移动少许，光斑变大。
透镜的焦距是( )A、5cmB、10cmC、15cmD、30cm图1 图2 图3 图43、小文利用太阳光测量凸透镜的焦距，方法如图所示．他让凸透镜正对阳光，但纸板上的最小光斑却不易确定．于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为8cm和12cm，则凸透镜的焦距是（）A．4cm B．10cm C．12cm D．20cm4．用一直径为20cm的凸透镜正对着阳光方向，在透镜的另一侧15cm处，有一垂直于主轴的光屏，此光屏上呈现一个直径是10cm的光斑，则该透镜的焦距 ( )A．可能是10cm B．可能是15cm C．一定是30cm D．一定是45cm知识点二：焦距的取值范围5．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（）A．100mm以外B．恰为50mm C．50mm以内D．略大于50mm6.物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若史将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为： ( )A．2厘米＜f＜4厘米 B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米 D．无法确定7.明在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上看到一个清晰的像.由此判断，他所用凸透镜的焦距（）A.一定大于20 cmB.一定小于8 cmC.一定在10 cm到16 cm之间D.一定在8 cm到10 cm之间8.一个同学在观察凸透镜成像时,发现蜡烛与凸透镜的距离比28厘米小一些时,在透镜另一侧的光屏上总成放大的像；距离大于28厘米时,屏上总成缩小的像,则这个凸透镜的焦距是（）A. 约28厘米B. 约14厘米C. 大于28厘米D. 小于 28厘米知识点三;凸透镜成像规律9.体沿凸透镜主光轴从2倍焦距处匀速向外移动的过程中，像的大小和速度将（）A．像变大，速度变大B．像变大，速度不变C．像变小，速度变小D．像变小，速度不变10.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A.墙壁上出现的是正立、缩小的实像B.幻灯机是利用图中所示的成像规律工作的C.向右移动凸透镜，在墙壁上还会出现一个像D.用白纸挡住凸透镜一半，不能看到窗户完整的像11.如图所示为小明做“探究凸透镜成像规律”的实验装置图，此时光屏上已经得到倒像，此时保持凸透镜和光屏位置，将蜡烛逐渐向左移动，我们将在光屏上看到（）A. 蜡烛的像变大B. 蜡烛的像不变C. 蜡烛的像变小了D. 只有光斑，一片模糊12桌面上依次把点燃的蜡烛、凸透镜、光屏放在一直线，并使它们的中心大致在同一高度。
八年级人教版物理凸透镜成像规律(二)
凸透镜在什么条件下成实像？在什么条件下成
虚像？
u＞f 时成实像，u＜f 时成虚像。 (一倍焦距分虚实 ) （2）像的大小： 当u＝v＝2f 时成等大的实像。
二倍焦距分大小。（没有缩小的虚像。 ）
5．分析与论证
（3）像的正倒： 凸透镜在什么条件下成正立的像？在什么条件下成倒立 的像？
2.某同学用焦距为15 cm的凸透镜做成像实验，将蜡烛放在距 凸透镜25 cm处的主光轴上，则在凸透镜的另一侧光屏上得到 一个( ) B.倒立、放大的实像 D.倒立、缩小的实像
A．正立、放大的虚像 C．正立、缩小的虚像
3.将物体放在离凸透镜30 cm处，恰好能在光屏上得到一个等 大的清晰的像；当将物体放在离凸透镜10 cm处，并移动光屏，
五、反馈练习：
1．在做“凸透镜成像规律”的实验时,某同学在光
具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论
怎样移动光屏,都无法在光屏上观察到烛焰的像。请你
分析发生这一现象可能原因。
B A C F 2f
D
F
光屏
五、反馈练习：
2．（1）如图所示，把点燃的蜡烛放在___处，光屏上出现 缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像； 放在_____处时，光屏上不会成像。 （2）在物距不断减小的过程中，像距不断_____，像的大 小不断______；当物距小于_____时，无论怎样移动光屏，都不 能在光屏上得到烛焰的像。 B A C F 2f D F 光屏
录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间 的关系曲线，如图所示，则凸透镜的焦距为（ ）
A.60 cm C.20 cm
B.40 cm D.10 cm
【解析】选D.如题图所示，当物体位于20 cm处时，其像与
凸透镜与凹透镜的成像规律与计算方法
凸透镜与凹透镜的成像规律与计算方法一、凸透镜成像规律1.物距与像距的关系：凸透镜成像时，物距（u）与像距（v）之间存在以下关系：1/f = 1/v - 1/u，其中f为凸透镜的焦距。
2.成像情况：根据物距与焦距的关系，凸透镜成像分为以下几种情况：（1）当u > 2f时，成倒立、缩小的实像，应用于照相机、摄像机等。
（2）当2f > u > f时，成倒立、放大的实像，应用于幻灯机、投影仪等。
（3）当u < f时，成正立、放大的虚像，应用于放大镜等。
二、凹透镜成像规律1.成像情况：凹透镜成像时，物距（u）与像距（v）之间存在以下关系：1/f = 1/v - 1/u，其中f为凹透镜的焦距。
根据物距与焦距的关系，凹透镜成像分为以下几种情况：（1）当u > f时，成倒立、缩小的实像。
（2）当u < f时，成正立、放大的虚像。
2.发散作用：凹透镜对光线具有发散作用，使通过透镜的光线推迟会聚。
三、凸透镜与凹透镜的计算方法1.凸透镜焦距的计算：当已知凸透镜成像时的物距（u）和像距（v）时，可以通过以下公式计算凸透镜的焦距（f）：1/f = 1/v - 1/u2.凹透镜焦距的计算：当已知凹透镜成像时的物距（u）和像距（v）时，可以通过以下公式计算凹透镜的焦距（f）：1/f = 1/v - 1/u四、凸透镜与凹透镜的应用1.凸透镜的应用：照相机、摄像机、幻灯机、投影仪、放大镜等。
2.凹透镜的应用：近视眼镜、防盗报警器、激光准直等。
综上所述，凸透镜与凹透镜的成像规律与计算方法是光学中的重要知识点。
掌握这些知识，有助于我们更好地理解和应用光学设备。
习题及方法：1.习题：一个凸透镜的焦距是10cm，一物体放在凸透镜前20cm处，求：a)成像情况b)像的大小c)由凸透镜成像规律可知，物距大于2f时，成倒立、缩小的实像。
d)物距为20cm，焦距为10cm，物距是焦距的二倍，所以成倒立、缩小的实像。
教科版第四章第五节凸透镜成像(二)
5.在探究凸透镜成像的实验中，已知凸透 镜的焦距为8cm, ①当蜡烛与凸透镜的距离为 20cm时,可以在光屏上得到一个 、 的 像。 ②当蜡烛与凸透镜的距离为13cm时,可以在光 屏上得到一个 、 的 像。 ③当蜡烛与凸透镜的距离为6cm时,可以得 到 一个 、 的 像。
课后思考：
1、找出虚实像、放大缩小像
过程与方法
（1）能在探究活动中，初步获得提出问题的能力。
（2）通过研究凸透镜成像规律的过程．体验科学研究的过程与方法． （3）学习从物理现象中归纳科学规律的方法。
情感态度价值观
(1)具有对科学的求知欲，乐于探索自然现象和日常生活中的物理学道理， 勇于探究日常用品或新器件中的物理学原理． (2)在探究问题的过程中，有克服困难的信心和决心．有主动与他人合作和 交流的精神．
2.清晨,草地或树木上的露珠下面
的叶脉看起来比较大,这是露珠 产生 放大 镜的功能的结果,形成 了 放大的虚 像。
3、物体放在焦距为 16 cm的凸透 镜主光轴上，在透镜的另一侧得到 一个缩小的像，则该物体距离凸透 镜的距离可能是（ ）
A、10 cm C、30 cm
B、20 cm D、40 cm
f<v<2f
倒 缩小 实像 相反
v=2f v>2f
倒 等大 实像 相反 倒 放大 实像 相反
—
正 放大 虚像 相同
大家回想一下开始的两个实验：
看书上的文字，看老师。 为什么会成那样的像呢？
1.在探究凸透镜成像的规律的实验
中，应调整蜡烛、凸透镜、光屏 的高度，使蜡烛、凸透镜、光屏 大致在同一高度 的中心 。
4.在研究凸透镜成像的实验中： （1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是 （ 10 ）厘米。 （2）若烛焰放在距上述透镜8厘米处，经透镜可得 正立 、放大、虚 到一个 像。 （填像的性质：倒正、放大缩小、虚实） （ 3）若烛焰放在此透镜前12厘米处，经透镜可得 到一个 倒立、放大、实 像。 （4）若烛焰放在此透镜前25厘米处，经透镜可得到 一个 像。 倒立、缩小、实
凸透镜成像规律经典例题
口诀：一焦分虚实，二焦分大小.实像界侧倒，虚像同侧正。
物近像远像变大.物远像近像变小。
（-）利用凸透镜成像规律判定成像性质例1】物体放在凸透镜前某一位宜时.在透镜另一侧离透镜10cm 的光屏上成一个倒立缩小的像。
十物体移到凸透镜前10cm 处，所成的是（） A 、倒立缩小的实像B 、倒立放大的实像C 、正立放大的虚像D 、正立等大的虚像例2】一个物体到凸透镜的距离是30cm 时.在光屏上得到一个放大的实像.若把物体沿凸透镜的主光轴移到距透镜45cm 处•成的像情况 是：（）As 放大的实像 B 、缩小的实像 C.等大的实像 D.上述三种情况都有可能。
（二）焦距大小的判定例3】将蜡烛放在距离凸透镜30cm 的地方.在透镜另一侧的光屏上，有蜡烛淸晰放大的像•由此可知.该透镜的焦距可能是（）A. 20cmB 、15cmC 、10cmD. 5cm例4］某兴趣小组的同学在研究凸透镜成像规律实验时.记录并绘制了物休离凸透镜的距离u 跟实像到凸透镜 的距离v 之间的关系图歛（如图）,则凸透镜的焦距为（）A. 60cm B. 40cm C. 20cm D. 10cm例5】一个物休在凸透镜前30cm 处.在屏上成一倒立缩小的像，则凸透镜的焦距f 为（）A. 15 cm<f<30 cm B ・ f>15 cm C ・ f<15 cm D ・ f>30 cm【针对性训练】有甲、乙、丙三个凸透镜，将这三个透镜放在光具座上做成像实验.在保持各透镜跟烛焰的距 离相等的条件下，得到实验记录如下表：由此表可知：甲、乙、丙三个透镜的焦距关系是：（） As f.r>f/>f^ Bx f.«,>fT>f A Cx f T<f z.<f J ）, f A>f I9>f-I-6•有四种不同焦距的凸透镜，如果要使离凸透镜15cm 处的物体在光屛上得到缩小的像，那么应选凸透镜 的焦距为 （）A ・5cm B ・10cmC ・20cmD ・30cm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
答案：透过玻璃杯看，手指 变的粗大了，是手指的虚像。 这时水和玻璃杯相当于一个凸 透镜。
同学们
你学会了吗?
一、表格法：
物距 u>2f u=2f 像的大小 像的正倒 像的虚实 像距 2f>v>f 缩小 倒立 实像 v=2f 等大 倒立 实像
倒立 正立 实像 不成像 虚像 v>2f
2f>u>f 放大 u=f u<f 放大
课后作业：
A基础巩固
亮点激活第6、7、8题。
B综合拓展
练习册第2题
C创新应用
1、找出虚实像、放大缩小像的分界点 在哪儿？ 2、物距变化，像距会如何变化？
凸透镜成像时 ，物距在一倍焦 距以外时,当物距逐渐减小，像距 如何变化?像的大小如何变化?
在探究凸透镜成像规律实验中，如图保持凸透镜的位 置不变，分别将蜡烛放在a、b、c、d、e、f、g点，并分 别调整光屏的位置，观察蜡烛在光屏上成的像，则
（１）：当蜡烛放在（
a ）点，屏上出现最小的像。 g ）点，屏上看不到像，但从 （２）：把蜡烛放在（
透镜另一侧可看到烛焰正立的放大的像。
（３）：把蜡烛放在（ （４）：把蜡烛放在（ a b
小试牛刀:
一：凸透镜成像与物距、像距的关系：
（1）f=20cm u=30cm 成什么像？
答案：倒立放大的实像
（2）f=15cm u=40cm 成什么像?
答案：倒立缩小的实像
（3）f=10cm u=6cm 成什么像?
答案：正立放大的虚像
在探究凸透镜成像规律实验中，如图保持凸透镜的位 置不变，分别将蜡烛放在a、b、c、d、e、f、g点，并分 别调整光屏的位置，观察蜡烛在光屏上成的像，则
的另一侧也看不到像。
F）点，在屏上看不到像，在透镜
d ）点，在屏上出现最大的像。
c
F
d
g
2F
（５）：若把蜡烛放在 的像离透镜最远。
d
点，屏上出现
（６）：当把蜡烛由a点向b点移动，像的大 小 变大 ，像距 变远 . （７）：当把蜡烛由c点移动到d点，像的大 小 变大 ，像距 变远 .
a b c
2F
d
2F F2 2F
F
1
O
实验
观察得知
u＞f时，物距变近， 像距变远，像变大．
请仔细观察，在凸透 镜成像过程中，一倍焦距 （f），二倍焦距（2f）这 两个点是什么的分界点？
实验
观察得出：
一倍焦距（f）不仅是成
虚像和实像的分界点，还是成 正立像和倒立像的分界点。
二倍焦距（2f）是成放大
像和缩小像的分界点。
当物体移到凸透镜的焦点以内时，用眼睛通 过透镜观察烛焰，你能看到它的像么？这个像 是放大的，还是缩小的？是正立的，还是倒立 的？你能在光屏上找到它么？
2FFΒιβλιοθήκη OF2F通过透镜直接观察蜡烛一侧
物距
uくf
实验次数
1 2
像距v/cm
像的性质
实验
得出结论
物距（u） u<f 像的情况 像距（v）
放大、正 立的虚像
f<U<2f U=f
U<f
倒立放大的实象 不成像
正立放大的虚象
v>2f
物像同侧
二.根据像的性质判断物距与焦距的关系，
像距与焦距的关系： １：将物体放在凸透镜前１６厘米处，在光 屏上得到缩小的像，则凸透镜的焦距可能是 ［B ］
Ａ：１０cm Ｂ: 7cm Ｃ: 9cm Ｄ:16cm
若将其放在另一凸透镜前１８厘米处， 在光屏上承接到一个与物等大的实象，则该 凸透镜的焦距［ C ］
F
g
二、口诀法：
一倍焦距分虚实，二倍焦距分大小。 u>f 物近像远像变大，物远像近像变小
作业
A基础巩固
亮点激活第6、7、8题。
B综合拓展
练习册第2题
C创新应用
照相机、幻灯机、放大镜 的工作原理各是什么？
实像:
; 像距:
; 虚像:
;
.
提出问题
凸透镜既能成正立、放大的像，也 能成倒立、缩小的像。那么，凸透镜的 成像情况与什么有关呢？
猜想与假设
物距、焦距和像距 物距、焦距和像距间应 满足什么条件？
设计实验 .
1、要探究凸透镜的成像规律需要哪 些器材？ 光源、光屏、 光具座 刻度尺 凸透镜、
10 2、测定所选凸透镜的焦距f= _ __cm
实验装置
进行实验
实验时应怎样放置器材？
(1)在光具座上从左到右依次放上： 蜡烛、凸透镜、光屏 _________________。 高度 (2)调节蜡烛、透镜、光屏的____， 中心 同一高度的 使它们的____大致在_______ 同一直线上
使烛焰的像成在光屏的中央
（3）、将蜡烛放在指定的位置上，同 时调节光屏的位置，在光屏上分别找到 缩小或放大的清晰的像。记下各种成像 情况和像距的大小。请将你的探究情况 记录在表格中。
再做实验
通过我们测得的几组数据,你是否可以猜想一下, 在何种情况下可以得到等大的像?科学家通过理论和 实验的研究指出,当物距是焦距的2倍时,像和物等大. 请你用实验验证一下这个条件是否正确.像距是多少? 像是正立,还是倒立的? 实验
物距 u=2f/cm
实验次数 1
像距v/cm
像的性质
2
得出结论
物距（u） 像的情况 像距（v） V=2f
我们看到的是字的正立、放大的像
当凸透镜远距离观察老师时,我们看 到的是老师的倒立、缩小的像
困惑 ?
同样是 凸透镜，为什么 可以成这样不同 的像呢 ? ? ?
教学目标
知识与技能
（1）.知道凸透镜成像的规律。
过程和方法
（ 2）.经历探究凸透镜成像的全过程,通过 实验 探究,得出凸透镜成像的规律。
情感态度与价值观
u=2f
等大、倒 立的实像
当物距等于一倍焦距时，成像 的情况如何？
实验次数 1 2 物距 u=fcm 像距v/cm 像的性质
得出结论
物距（u）
u=f
像的情况 不成像
像距（v）
分析与论证
物距与焦距 的关系 u>2f U=2f 像的性质 像距v/(cm)
倒立缩小的实象
倒立等大的实象
f<V<2f
V=2f
（１）：当蜡烛放在（
a、b ）点，屏上出现缩小的像。 g ）点，屏上看不到像，但从 （２）：把蜡烛放在（
透镜另一侧可看到烛焰正立的放大的像。
（３）：把蜡烛放在（ （４）：把蜡烛放在（ a b
的另一侧也看不到像。
F）点，在屏上看不到像，在透镜
c、d ）点，在屏上出现放大的像。
c
F
d
g
2F
三、凸透镜成像的应用
（3）.在实验探究凸透镜成像规律的过程中， 体验参与的快乐和成功的喜悦，养积极主动与他 人交流合作的习惯。
信息快递 •物体到透镜光心的距离——物距（ u ） •像到透镜光心的距离——像距（ v ）
u
F1
0
v
F2 像
物体
f1
f2
准备
1.了解与透镜有关的光学名词的物理意义. 焦点: ; 焦距: ;
物距:
收集证据
凸透镜的焦距f=10cm
像的性质
物距u 像距 倒立 v/cm 或正 立 v1= v2= v3=
v4=
放大或 缩小
实像或 虚象
u＞2f
2f＞u＞f
u1= u2= u3= u4=
演示实验
得出结论
物距（u） u>2f
f<u<2f
像的情况 倒立、缩 小的实像 放大、倒 立的实像
像距（v）
f<v<2f v>2f
八年级物理上册 沪粤版
册村中学
张晓林
2008年十月
知识回顾
1、在外观和对光线的作用上，凸透 镜有怎样的特征？
2、通过凸透镜可以观察到什么现象?
同学们动手做下面两个实验:
一、通过凸透镜近距离观察书上 的文字，你看到了什么？
二、通过凸透镜远距离观察老 师，你看到了什么？
发现
当凸透镜近距离观察书本上的字时,
