立柱桩技术交底
打桩工程技术交底
打桩工程技术交底标题：打桩工程技术交底引言概述：打桩工程是建筑领域中常见的基础施工工艺之一，其技术要求高，施工过程中需要严格按照规范进行操作。
技术交底是指施工单位向相关人员明确工程施工的技术要求和操作流程，确保施工过程顺利进行，保证工程质量和安全。
一、施工前准备1.1 确认桩基设计要求：施工单位需要仔细研读桩基设计图纸，了解桩的类型、规格、数量以及深度等技术要求。
1.2 确定施工方案：根据设计要求和实际情况，确定最佳的施工方案，包括施工方法、设备选择、施工顺序等。
1.3 安排人员培训：对参与打桩工程的人员进行培训，确保他们了解施工要求和操作流程，提高施工效率和质量。
二、施工设备及材料准备2.1 确保设备完好：检查打桩机、钻头、桩头等设备是否完好，保证施工中设备运行正常，减少故障发生。
2.2 准备充足材料：准备充足的桩材、水泥、砂浆等施工材料，确保施工过程中不会因材料不足而中断。
2.3 安全设备准备：配备好安全帽、安全绳、防护眼镜等必要的安全设备，保障施工人员的安全。
三、施工操作流程3.1 定位标记：根据设计要求，在施工现场进行桩位的定位标记，确保桩的位置准确无误。
3.2 钻孔施工：根据设计要求和施工方案，进行钻孔作业，控制孔深和孔径，保证桩的承载力。
3.3 桩基浇筑：在完成钻孔后，进行桩基的浇筑，注意控制浇筑质量，确保桩的牢固性和稳定性。
四、质量检验与验收4.1 桩基质量检验：对打桩工程进行质量检验，包括桩的垂直度、深度、孔径等指标，确保符合设计要求。
4.2 强度验收：进行桩基的强度验收，通过静载试验或者超声波检测等方法检测桩的承载力，保证桩的安全可靠。
4.3 施工记录整理：整理施工过程中的记录资料，包括施工日志、质量检验报告等，作为工程验收的依据。
五、施工安全与环保5.1 安全管理措施：加强施工现场的安全管理，设置警示标识、安全防护设施，确保施工人员的安全。
5.2 环保措施：合理利用资源，减少施工对环境的影响，做好施工废弃物的处理和清理工作。
立柱桩技术交底大全
根据现场实际情况及施工要求，格构柱采用现场制作，制作场地选用砼硬化地坪，格构柱参考设计长度及地面标高下料，在设计标高上做好标记，以便基坑开挖时截至格构柱设计标高。拼装前角钢需校正，下料长度内允许偏差为±5mm，局部变形允许偏差为±2mm。缀板拼接严格按每道梁中心线为基准安排缀板位置。为保证格构柱垂直度，在专用靠模中拼接。钢板及角钢接缝处均应满焊，焊缝厚度为10mm，焊接方式宜采用二氧化碳气体保护焊。格构柱间对接焊接时接头应错开，保证同一截面的角钢接头不超过50％，相邻角钢错开位置不小于50cm。
（4）成孔要求
立柱桩施工基本同常规钻孔灌注桩成孔施工，但因根据设计要求立柱桩垂直度须不大于1%，格构柱垂直度<h/300，格构柱插入桩顶以下3米，故立柱桩成孔时，应采用垂直度好、钻杆刚度好的钻机，成孔前用全站仪校正垂直度，成孔过程中用全站仪再作垂直度的校正，成孔中孔深、孔径、垂直度、泥浆指标等必须达到设计和规范的规定值，确保成孔垂直度和格构柱安装垂直度须控制在不大1%。立柱桩沉渣厚度不大于50mm。
1
柴油
9
25t汽车吊
2
柴油
三、施工工艺及方法
1、立柱桩工艺流程
2、施工程序及保证措施
（1）桩位放样
依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。在桩位点打300mm深的木桩或钢筋，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。测量结果经自检、复检后，报请监理复核后，方可施工。
（2）埋设护筒
2、本表一式三份，交底后承包单位项管部、作业班组各留一份，报监理部一份备案
4、钻孔灌注桩混凝土浇筑时，现场测温人员随时测量混凝土入模温度，保证入模温度不低于5℃，同时增加现场施工人员，尽量缩短浇注时间。
临时立柱桩技术交底
技术交底书临时钢立柱施工技术交底1、技术交底范围本交底适用于妈湾跨海通道工程明挖隧道围护结构临时钢管立柱桩施工（K5+200~K6+200左右侧）施工。
2、设计参数本工区基坑宽度为37~42m ，中间纵向间隔9m 设置两道临时立柱桩，做为冠梁支撑体系的立柱承台，本工程使用临时钢管立柱和临时格构柱两种。
临时钢管立柱桩底部砼桩直径φ1500mm 深度伸入基底下12m ，砼桩上部采用φ800mm ，壁厚16mm 钢管柱，钢管立柱锚入砼桩内3000mm ，钢管顶部锚入第一道冠梁支撑600mm 。
临时格构柱采用600×600mm 采用L160×160×16mm 角钢和500×300×20mm 连接缀板进行连接，立柱桩底部锚入砼桩4m ，格构柱顶部锚入第一道冠梁支撑600mm 。
3、施工准备3.1施工平面布置（1）根据施工布置和各项施工计划，组织人、机、料等有序进场，对整个现场进和布局安排。
（2）根据现场施工平面图对整个现场施工进行清理，平整等工作，施工道路和钢筋笼加工场，构筑泥浆池和标养室，设置渣土临时堆放场和铺设水管、电缆等工作。
3.2图纸会审及技术交底组织技术人员认真审图，做好图纸会审工作，切实领会施工意图；做好图纸、规范和标准等有效配置，做好技术交底。
3.3测量放线场地平整完毕，根据施工图纸及有关测量规范对现场进行施工放线。
校核场地基准点、基准线、测量轴线和桩的位置及地面标高；在平整好的场地上，再根据控制桩测定桩位，钉下木桩（露出地面5~10 cm ）。
定位后会同有关部门和人员，对轴线、桩位进行复核，并做记录。
在复核符合规范、设计要求后方可进行施工。
采用十字护桩将桩芯定线。
技术交底书表格编号项目名称 妈湾跨海通道工程第 1 页 共 14页 交底编号 工程名称 妈湾跨海通道二标2工区明挖隧道段基坑围护设计文件图号 妈湾跨海通道工程施工图设计2014W063-SS00DL020401YT施工部位 妈湾跨海通道工程二标二工区明挖隧道围护结构临时钢立柱桩施工（K5+200~K6+200） 交底日期 2019年7月22日“中”、“尾”三块缀板的电焊确保“半边”格构柱尺寸的准确。
站栈桥位置临时立柱桩施工技术交底
泥浆池由泥浆循环池和沉淀池构成，泥浆沉淀池采用泥浆箱，桩基浇筑时，用泥浆泵将泥浆抽到废浆池。当沉渣超过1/2时，应及时清理，以保证泥浆充分沉淀。由于桩施工与地连墙施工存在交叉作业，两者可以共用泥浆箱。
钻进时，细粒钻渣沉淀在沉淀池内，沉淀后用泥浆泵抽吸运走。经沉淀池沉淀后的优质泥浆直接抽入钻孔内。
泥浆性能
新配置泥浆
循环泥浆
废弃泥浆
检测方法
比重（g/cm3）
1.06～1.08
<1.15
>1.35
比重计
粘度（s）
25～30
<35
>60
漏斗计
含砂率（%）
<4
<7
>11
洗砂瓶
PH值
8～9
8
>14
PH试纸
(2)施工期间护筒内的泥浆面应高出地下水位1.0m以上。
(3)钻进时及时添加新鲜泥浆，使其高于孔外水位：遇流砂、松散土层时，适当加大泥浆比重。
临时立柱桩施工工艺流程图详见下图5-1所示。
图5-1临时立柱桩施工工艺流程
1、测量放样
测量组根据栈桥设计图纸上临时立柱桩平面图进行准确的测量放线，核对工程桩位，桩位偏差不大于10mm，核对桩基位置与管线是否存在影响，复核无误后，上报现场工长、监理复核，经复核无误后方可投入使用。放样后对路面进行切缝并破除。
临时立柱桩主筋于钢筋笼底以上3.0m处变筋,钢筋笼距离桩底0.2m。
加强筋应在定型圆平台上卷制焊接而成。钢筋的焊接必须由具有电焊工证的熟练的工人操作，使用的电流量不宜过大，以免烧伤主筋，焊接处的焊缝应饱满，不得烧伤筋肋，焊渣应及时清除。
螺旋筋设置在主筋外侧，螺旋箍筋紧密缠绕，防止离鼓，采用帮条焊接与主筋连接成型。螺旋筋与主筋连接先点焊在主筋上，螺旋筋与主筋采用梅花形间隔电焊。
格构柱安装施工安全技术交底
格构柱安装施工安全技术交底本次工程项目交底内容为地下一层区域支撑立柱以及塔吊基础采用钢格构柱插入钻孔灌注桩的形式，其中立柱24根，塔吊基础钢格构柱8根。
一、施工准备（1）施工前用全站仪、水准仪复核测量轴线水准基点和桩位，确定桩基施工顺序，制定专项施工方案及安全方案，确保桩位精确度，并报监理复核。
根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。
（2）做好施工前与设计单位、甲方及质监部门对施工图纸的技术交底及安排技术交底。
（3）按照施工总平面布置图，做好场地排水系统工作。
（4）施工场地应事先平整，清除桩位处地上、地下一切障碍包括大块石、树根和生活垃圾等，场地低洼时应回填粘土，不得回填杂土，查清地下管线的位置及确定架空电线的位置高度，作好施工准备，以及供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。
（5）施工机械、机具及临时设施施工准备就绪。
施工机械应进行编号，并对每台机械做好记录，钻机开钻之前应由监理工程师和项目部组织检查验收并经有资质的检测单位检测合格后方可施工。
（6）施工用型钢、钢筋、焊条等材料必须有产品合格证、出厂检验报告、进场复试报告等相关证件，并符合设计及规范要求。
钢筋笼分批制作，并经项目部及监理单位验收通过；（7）施工记录及资料每日应整理、复印完毕，每式四份，不迟于第二天中午前，报监理工程师及甲方工程师核签完毕。
二、施工要点及质量要求1、钢格构柱的制作（1）本工程的钢格构柱，采取现场加工制作的形式。
焊缝等级为三级。
（2）焊工应经过考试并取得合格证后方可从事焊接工作。
合格证应注明施焊条件、有效期限。
（3）采用E43焊条焊接，焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
（4）施焊前，焊工应复查焊件接头质量和焊区的处理情况。
当不符合要求时，应经修整合格后方可施焊。
（5）对接接头、T形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。

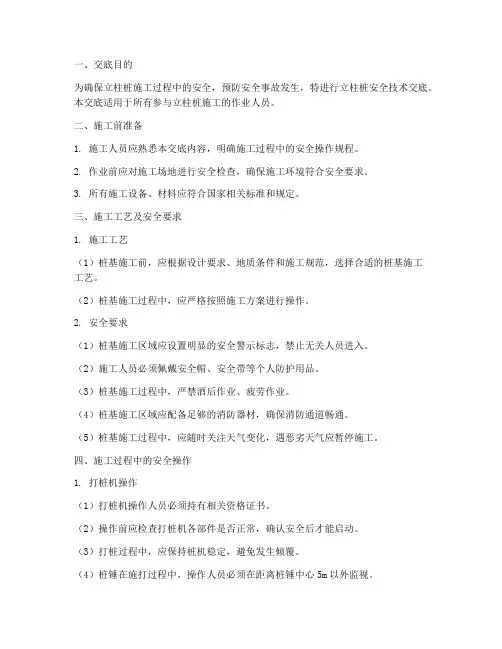

立柱桩安全技术交底模板
一、交底目的为确保立柱桩施工过程中的安全，预防安全事故发生，特进行立柱桩安全技术交底。
本交底适用于所有参与立柱桩施工的作业人员。
二、施工前准备1. 施工人员应熟悉本交底内容，明确施工过程中的安全操作规程。
2. 作业前应对施工场地进行安全检查，确保施工环境符合安全要求。
3. 所有施工设备、材料应符合国家相关标准和规定。
三、施工工艺及安全要求1. 施工工艺（1）桩基施工前，应根据设计要求、地质条件和施工规范，选择合适的桩基施工工艺。
（2）桩基施工过程中，应严格按照施工方案进行操作。
2. 安全要求（1）桩基施工区域应设置明显的安全警示标志，禁止无关人员进入。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
（3）桩基施工过程中，严禁酒后作业、疲劳作业。
（4）桩基施工区域应配备足够的消防器材，确保消防通道畅通。
（5）桩基施工过程中，应随时关注天气变化，遇恶劣天气应暂停施工。
四、施工过程中的安全操作1. 打桩机操作（1）打桩机操作人员必须持有相关资格证书。
（2）操作前应检查打桩机各部件是否正常，确认安全后才能启动。
（3）打桩过程中，应保持桩机稳定，避免发生倾覆。
（4）桩锤在施打过程中，操作人员必须在距离桩锤中心5m以外监视。
2. 桩基施工（1）桩基施工过程中，应严格按照设计要求进行操作，确保桩基质量。
（2）桩基施工区域应配备足够的排水设备，确保施工环境干燥。
（3）桩基施工过程中，应随时关注桩基的垂直度，发现异常情况及时处理。
五、安全事故处理1. 施工过程中发生安全事故，应立即停止施工，并上报相关部门。
2. 事故发生后，应迅速组织救援，确保伤员得到及时救治。
3. 对事故原因进行调查，分析事故原因，制定整改措施，防止类似事故再次发生。
六、交底内容总结1. 立柱桩施工过程中，必须严格按照施工方案和安全操作规程进行操作。
2. 施工人员应充分了解施工过程中的安全风险，加强安全意识，确保施工安全。
3. 施工单位应加强施工现场安全管理，确保施工安全。
打桩人员安全技术交底模板
一、交底目的为确保打桩作业过程中的安全，降低事故发生风险，提高作业人员的安全意识和操作技能，特制定本安全技术交底。
二、交底对象参与打桩作业的所有人员。
三、交底内容1. 作业前的安全检查- 确认作业现场环境是否安全，有无障碍物。
- 检查打桩设备是否完好，包括履带式起重机、柴油打桩锤或振动桩锤等。
- 确认电源线路、液压系统等是否正常，无漏电、漏油现象。
- 检查个人防护用品是否齐全，如安全帽、防护眼镜、耳塞、手套、防尘口罩等。
2. 作业现场安全操作规程- 严格按照操作规程进行打桩作业，不得擅自更改作业程序。
- 在进行打桩作业前，应先进行试桩，确认桩位、桩深、桩径等参数无误。
- 打桩时，操作人员应站在安全位置，不得站在打桩锤下方或附近。
- 严禁在桩机工作时进行维护、调整或进行其他作业。
- 打桩过程中，如发现异常情况，应立即停止作业，检查原因，并及时处理。
3. 打桩机操作注意事项- 操作打桩机时，应熟悉设备性能，掌握操作要领。
- 不得超负荷作业，严禁超速、超压操作。
- 在进行立柱安装时，应确保立柱支座下方垫实，立柱下方搁置点不少于3个。
- 安装立柱时，履带驱动轮应置于后部，履带前倾覆点应采用铁楔块填实，并制动住行机构和回转机构。
- 用销轴将水平伸缩臂定位，在安装垂直液压缸时，应在下面铺木垫板将液缸顶实，并使主机保持平衡。
4. 紧急情况处理- 如遇打桩机失控，应立即切断电源，采取措施将设备固定。
- 如发生火灾，应立即使用灭火器进行灭火，并迅速撤离现场。
- 如发生人员受伤，应立即进行急救，并拨打急救电话。
5. 个人防护- 作业人员应穿戴符合安全要求的个人防护用品，如安全帽、防护眼镜、耳塞、手套、防尘口罩等。
- 作业过程中，不得擅自脱下个人防护用品。
四、交底时间（填写交底时间）五、交底人（填写交底人姓名及职务）六、确认签字（作业人员签字确认）七、备注1. 本安全技术交底为模板，具体内容应根据实际情况进行调整。
2. 作业人员应认真阅读并理解本安全技术交底，确保作业安全。
005立柱桩、格构柱技术交底
进行施工放样，作业队配合测量组按设计图纸定出孔位和护桩。经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。
4.选定合适位置挖好泥浆池，应考虑多根桩共用一个泥浆池。
二、
施工工艺见钻孔灌注桩工艺流程图。
5.埋设护筒
护筒采用4-8㎜厚钢板制作，并在顶部焊加强筋和吊耳,内径比桩径大100mm，埋设深度大于1m，采用机械开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面也用粘土填满、夯实，严防地表水顺该处渗入。顶部高出施工地面30厘米，护筒竖向的倾斜度不得大于1％。钻进过程中要经常检查护筒是否发生偏移和下沉,发现问题及时处理。
灌注水下混凝土前，用射风枪冲射孔底3～5min，将孔底沉淀物翻动上浮，射风的压力比孔底压力大0.05Mpa，最大限度地减小沉渣厚度。
计算和控制首批封底混凝土数量，下落时有一定的冲击能量，能把泥浆从导管中排出，并把导管下口埋入混凝土中不小于1m，不宜大于3m。
6.钻机就位
根据技术人员用全站仪放出的中心桩位，经监理工程师复查确认无误后安装钻机。钻机就位前要先检查钻机上方及周边有无电线及障碍物，确认无误后方可进入下道工序施工。
钻机就位前,对钻孔前的各项准备工作进行检查,包括主要机具设备的检查和维修。底座和顶端应平稳,不得产生位移或沉陷。钻头中心与钻孔中心位置偏差控制在2厘米范围内。
（5）焊接的钢筋笼在运输、安装和浇筑混凝土过程中不得有变形、开焊或松脱、浮笼等现象，并应符合下列规定：
①在钢筋的交叉点处，加强固筋用点焊固牢。螺旋筋采用直径0.7～2.0㎜的铁丝，按照逐点改变绕丝方向（8字型）交错扎结，或双对角线（十字型）方式扎结。
②钢筋笼加强筋应与主筋垂直围紧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六、安全注意事项
1、人员进入工地现场前，进行安全法规和安全知识教育，进行安全技术交底。施工过程中，有专人检查安全规章制度的落实，发现隐患及时整改；
2、进入施工现场，必须佩带安全帽，高空作业必须系好安全带，严禁赤膊、穿拖鞋及酒后作业；
e、为保证钢管格构柱内导管有足够的活动空间，灌注砼导管采用小口径导管。
四、质量保证措施
1、格构柱的材料必须选用正规厂家，有生产许可证，经常对材料的厚度、尺寸应进行验收；
2、格构柱的焊接方式宜采用二氧化碳气体保护焊，由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好，加上使用含脱氧剂的焊丝，可以使得内部缺陷少、质量较好；
（5）钢筋笼制作及吊运
进场钢筋有出厂证明或合格证，试验合格单，现场见证取样进行原材复试。平整钢筋笼加工场地。钢筋进场后保留标牌，按规格分别堆放整齐，防止污染和锈蚀。
立柱桩钢筋笼长为19米，钢筋主筋连接接头采用对焊（d为钢筋直径），连接区段接头百分率不超过50%，接头至少错开35d。螺旋筋与主筋采用点焊，加劲筋与主筋采用点焊，加劲筋接头采用单面焊（满足10d）。钢筋笼保护层厚度为50mm。
捞渣钻头将悬浮沉渣全部带出的方式进行；如钢筋笼安装后，孔底沉渣较厚（大于50cm），就进行第二次清孔，第二次清孔采用空压机进行气举反循环工艺。
（9）混凝土浇筑
二次清孔满足要求后，按照正常混凝土灌注方法进行混凝土灌注。混凝土灌注时应注意以下几个方面的问题：
a、混凝土灌注过程中，格构柱底以下部分按照正常浇筑方法浇筑，整个浇筑过程由专人控制。浇筑至格构柱位置时，严格控制浇筑速度，仔细观察泛浆情况及导管内下料情况，发现问题及时处理；
（7）钢筋笼及格构柱的安装
格构柱安放前，先进行钢筋笼的安放，钢筋笼下方严格按照前面叙述的钢筋笼吊装法进行。钢筋笼安放后，进行格构柱校正架的安装，格构柱矫正架定位时除四边中心刻有“十字”线记号用于对准桩孔中心外，还须将格构柱校正架各边与轴线垂直或平行。
将格构柱校正架与钢板连接牢固，调整校正架保证水平，下放格构柱，插入钻孔桩设计顶标高以下位置，格构柱每侧面与两根主筋焊接牢固，焊接采用双面焊，焊缝长度≥5d，并用定位钢筋将格构柱固定在桩孔中心处。下放过程中，用全站仪观测控制，使安装后的格构柱上口居于中心，待上下二点垂直后入孔。确保一柱一桩垂直度控制在1/300以内，中心偏差不大于20mm。
2、本表一式三份，交底后承包单位项管部、作业班组各留一份，报监理部一份备案
3、机械设备定人、定岗、机械操作工、电焊工、电工等特这个工必须持证上岗；
4、机械回旋半径内严禁站人；
5、经常检查钢丝绳、主杆及钻头使用状况，出现起毛或者磨损严重时机时修理或更换；
6、成桩后及时回填空洞。
七、附图
TD6-S-03-04-SD-01-18A
项目经理
技术负责人
交底人
接受交底人
注：1、本表用于承包单位对作业班组的技术交底；
（6）格构柱的制作
根据现场实际情况及施工要求，格构柱采用现场制作，制作场地选用砼硬化地坪，格构柱参考设计长度及地面标高下料，在设计标高上做好标记，以便基坑开挖时截至格构柱设计标高。拼装前角钢需校正，下料长度内允许偏差为±5mm，局部变形允许偏差为±2mm。缀板拼接严格按每道梁中心线为基准安排缀板位置。为保证格构柱垂直度，在专用靠模中拼接。钢板及角钢接缝处均应满焊，焊缝厚度为10mm，焊接方式宜采用二氧化碳气体保护焊。格构柱间对接焊接时接头应错开，保证同一截面的角钢接头不超过50％，相邻角钢错开位置不小于50cm。
天津轨道交通工程
承包单位：中国建筑股份有限公司合同号：
监理单位：天津国际工程建设监理公司编号：
技术交底记录
工程名称
天津地铁号线工程土建施工合同段项目
交底部位
车站
工序名称
立柱桩施工
交底提要：立柱桩施工技术交底（技术、安全、环保）
交底内容：
为了更好地规范、指导金钟街车站立柱桩施工，交底如下：
一、工程概况
柴油
9
25t汽车吊
2
柴油
三、施工工艺及方法
1、立柱桩工艺流程
2、施工程序及保证措施
（1）桩位放样
依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。在桩位点打300mm深的木桩或钢筋，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。测量结果经自检、复检后，报请监理复核后，方可施工。
（2）埋设护筒
钢筋笼采用吊车吊装，为保证起吊时不变形，宜采用四点吊。第一及第二吊点横向设在钢筋笼顶部，第二及第三吊点竖向设在钢筋笼长度的中部到下部三分点之间。起吊时，先提第一及第二吊点，使骨架稍提起，再与第三及第四吊点同时起吊。待骨架离开地面后，加快提第一及第二吊点，第三及第四吊点缓慢提升。直到钢筋笼同地面垂直，停止起吊。当骨架进入孔口后，应将其扶正徐徐下降，严禁摆动碰撞孔壁，直到钢筋笼下放到位。
ቤተ መጻሕፍቲ ባይዱ在车站盾构井处设临时立柱桩，小里程端头井处设7个立柱桩，大里程端头井处设11个立柱桩。立柱桩在底板以下19m为Φ800的钻孔灌注桩，上部为格构柱，由∟140×140×16角钢及400×300×10钢板焊制，格构柱插入到钻孔灌注桩3m，钻孔灌注桩和格构柱同时施工。
二、施工准备
1、材料准备
材料名称
型号
材料用量
采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面200～300mm，并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失，以利钻孔工作进行。
（3）钻机就位
钻机就位前要求场地处理平整坚实，以满足施工垂直度要求，在场地相对较软处，可先填筑砖渣，再铺上钢板作为旋挖机施工平台，为以后格构柱校正架的定位提供固定的操作平台。钻机按指定位置就位后，须在技术人员指导下，调整桅杆及钻杆的角度。对孔位时，采用十字交叉法对中孔位。在对完孔位后，操作手启动定位系统，予以定位记忆。对中孔位后，钻机不得移位。
3、格构柱间焊接要求焊缝饱满，焊缝高度达到设计要求；
4、格构柱安装就位时应注意吊装时产生的变形，须采取加固措施。
五、冬季施工措施
1、钢筋笼主筋采用闪光对焊，在负温焊接时要求：当钢筋端面比较平整时采用预热闪光焊；钢筋端面不平整时采用闪光—预热—闪光焊工艺，比常温增加10%~20%，便于增加热量储备降低冷却速度；
格构柱顶标高控制及固定：格构柱标高控制，预先用水准仪测定桩孔处校正架顶标高，然后根据插入孔内深度，在钢立柱上用红油漆标出柱顶标高位置，当钢立柱下放到位时，在格构柱两侧焊接L220×20角钢，再固定在校正架上，格构柱标高控制为±20mm。
（8）清孔
立柱桩清孔一般采用一次清孔，第一次清孔，采用钻机放慢转速利用双底
b、当砼灌注达到桩顶设计标高，且保证泛浆达到设计和规范规定高度后，停止砼灌注，逐节拔出导管；
c、为了保证格构柱位置不移动，应待砼凝固后，方可松动格构柱校正架上的校正固定螺栓，拆除移走校正架，拔出护筒；
d、安装和拆除导管避免碰撞格构柱，确保格构柱垂直度，轴线偏差符合要求，当垂直度有偏差时，几时使用定位螺杆调整至垂直；
2、格构柱及钢筋笼其他钢筋采用电弧焊，当温度低于-20℃时，不宜进行施焊，雪天或施焊现场风速超过s焊接时，应采取遮蔽措施，焊接后冷却的接头应避免碰到冰雪。钢筋负温手工电弧焊的焊接参数要严格参照现行相关
规范。
3、泥浆池只要保证连续施工，泥浆循环，因为地下温度高的原因，不需要采取保温措施，只需要在中断施工的时候，把泥浆管里面的泥浆放掉即可。
使用部位
角钢
∟140×140×16
36t
格构柱柱肢
钢板
400×300×10
格构柱缀板
混凝土
C30
214m3
灌注桩
钢筋
HRB335
15t
灌注桩
2、机械准备
序号
设备名称
数量
功率
1
旋挖机
1
柴油
2
泥浆泵
2
22kw
3
对焊机
1
4
电焊机
8
15kw
5
钢筋切割机
1
2kw
6
钢筋弯曲机
1
2kw
7
挖机
1
柴油
8
50t汽车吊
1
（4）成孔要求
立柱桩施工基本同常规钻孔灌注桩成孔施工，但因根据设计要求立柱桩垂直度须不大于1%，格构柱垂直度<h/300，格构柱插入桩顶以下3米，故立柱桩成孔时，应采用垂直度好、钻杆刚度好的钻机，成孔前用全站仪校正垂直度，成孔过程中用全站仪再作垂直度的校正，成孔中孔深、孔径、垂直度、泥浆指标等必须达到设计和规范的规定值，确保成孔垂直度和格构柱安装垂直度须控制在不大1%。立柱桩沉渣厚度不大于50mm。
