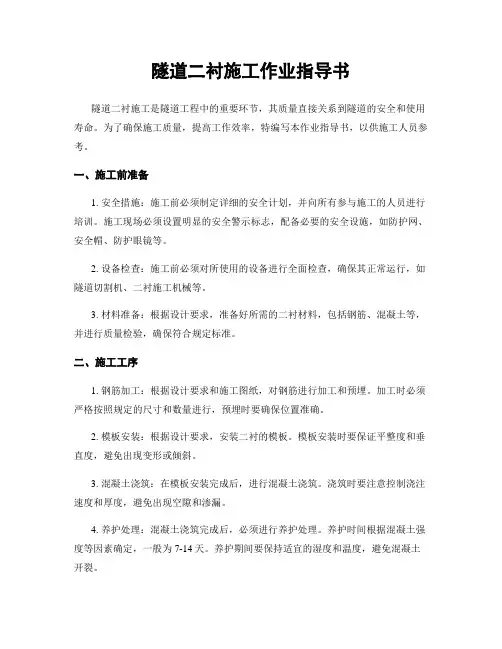

隧道二衬施工作业指导书
隧道二衬施工作业指导书隧道二衬施工是隧道工程中的重要环节，其质量直接关系到隧道的安全和使用寿命。
为了确保施工质量，提高工作效率，特编写本作业指导书，以供施工人员参考。
一、施工前准备1. 安全措施：施工前必须制定详细的安全计划，并向所有参与施工的人员进行培训。
施工现场必须设置明显的安全警示标志，配备必要的安全设施，如防护网、安全帽、防护眼镜等。
2. 设备检查：施工前必须对所使用的设备进行全面检查，确保其正常运行，如隧道切割机、二衬施工机械等。
3. 材料准备：根据设计要求，准备好所需的二衬材料，包括钢筋、混凝土等，并进行质量检验，确保符合规定标准。
二、施工工序1. 钢筋加工：根据设计要求和施工图纸，对钢筋进行加工和预埋。
加工时必须严格按照规定的尺寸和数量进行，预埋时要确保位置准确。
2. 模板安装：根据设计要求，安装二衬的模板。
模板安装时要保证平整度和垂直度，避免出现变形或倾斜。
3. 混凝土浇筑：在模板安装完成后，进行混凝土浇筑。
浇筑时要注意控制浇注速度和厚度，避免出现空隙和渗漏。
4. 养护处理：混凝土浇筑完成后，必须进行养护处理。
养护时间根据混凝土强度等因素确定，一般为7-14天。
养护期间要保持适宜的湿度和温度，避免混凝土开裂。
5. 后续工序：待混凝土养护完毕后，进行后续工序，如拆除模板、清理施工现场等。
三、施工注意事项1. 施工现场要保持整洁，材料堆放要有序，避免影响施工进度和质量。
2. 施工人员必须穿戴符合要求的个人防护装备，并按规定操作，避免发生意外事故。
3. 施工过程中要严格按照设计要求和施工图纸进行，不得擅自改变或省略施工工序。
4. 施工过程中要进行质量检查，对出现的问题及时处理，确保施工质量。
5. 施工完毕后，要进行验收工作，确保施工质量符合要求。
四、施工管理1. 施工过程中要建立健全的施工管理制度，明确责任分工，确保施工按照计划进行。
2. 施工现场要设置专人负责管理，对施工过程进行监督和检查，及时发现和解决问题。
隧道工程衬砌施工作业指导书
隧道工程衬砌施工作业指导书1.适用范围适用于隧道工程洞身衬砌施工。
2.作业准备2.1施工驻地准备修建生活房屋，配齐生活、办公设施，满足主要管理、技术、施工作业人员进场生活、办公需要。
2.2人员配备施工作业前，根据施工组织设计并结合现场工程进度情况合理配备各工序施工人员。
2.3机械设备及工器、具配备根据施工需要现场所需机械设备配备齐全；根据设计及规范要求现场配备必要的试验仪器、工具及计量设备。
2.4材料配备根据施工计划，并对照设计图纸计算出的相应的工程数量以及各种原材料的需要量，在进行材料调查和经试验检测合格后，做好现场材料的储备工作，确保材料的质量和供应。
2.5 技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3.技术要求3.1现场施工人员必须岗前考核合格后方可进行施工，特种作业人员必须做到持证上岗。
3.2各种原材料及半成品必须按照要求进行送检试验，合格后方可进行使用。
3.3混凝土在拌合站集中搅拌，施工前按设计提供的强度要求进行室内试验，确定设计配合比，再根据现场粗细骨料得含水量，确定施工配合比。
混凝土的配合比应保证其抗压强度达到设计及规范要求。
3.4衬砌模板台车、移动台架必须按照隧道内净空尺寸进行设计制造，并经验收合格后方可投入使用。
4.施工程序与工艺流程4.1施工程序洞身衬砌施工主要包括仰拱、仰拱填充、边墙、拱墙等施工，施工顺序为：施工准备→仰拱钢筋绑扎→立仰拱模板→仰拱砼浇注→立仰拱填充模板→仰拱填充砼浇注→防水板铺设→立边墙模板→边墙砼浇注→拱墙钢筋绑扎→台车及模板就位→安装挡头板及止水带(条)→拱墙砼浇注→养护→模板拆除。
4.2混凝土衬砌施工工艺流程图1 混凝土衬砌施工工艺流程图5.施工要求5.1施工准备(1)原材料经检验合格，粗骨料加工拌合前要再次过筛，以防止超粒径骨料混入，造成堵塞。
隧道整体衬砌作业指导书
隧道整体衬砌作业指导书隧道衬砌是隧道施工的一个重要环节，衬砌施工质量直接影响隧道的使用寿命。
因此施工中必须满足设计要求，严格按规范施工，以确保工程质量。
使用支架来进行衬砌的作业内容主要有：施工准备、立模、混凝土的拌制与运送、灌筑混凝土、养护和拆模。
一、施工准备1、将衬砌用的砂子、石子、水泥、水等材料取样送检，经试验检定合格后配制衬砌设计标号的配合比。
2、在洞外选一平整场地做一砂浆或混凝土平台放出墙架、拱架大样，将所用的墙架、拱架进行校核，合格后才使用。
3、进行中线、水平测量，检查开挖断面是否符合设计要求，欠挖的部分应加以修凿至满足设计及规范。
4、根据施工放样桩点及施工设计图和采用的定型图绘制衬砌施工草图并进行技术交底。
二、立模衬砌所用的拱架、墙架和模板，宜采用定型的金属结构，32要式样简单，装拆方便；模板应表面光滑、接缝严密；挡头板按衬砌断面制作。
根据衬砌施工草图，利用中线、水平控制点挂线架立墙架和拱架。
墙架内侧设横向支撑，其支撑应有足够的强度及刚度，利用横向支撑铺设工作平台，横向支撑应考虑到满足其下运输行车净空要求。
墙架外侧用短撑将墙架与岩壁支撑紧。
衬砌段所有墙架、拱架设纵向拉杆连成整体，墙架每边一般需设三排纵向拉杆，拱架需设四排纵向拉杆。
整个支架模板系统必须牢靠，以免灌筑混凝土时发生变形、移动。
为保证衬砌不侵限，一般需将设计的衬砌内轮廓放大5cm施工。
先拱后墙衬砌时拱架应按规范要求预留沉落量，并在施工中通过量测进行调整使其符合要求。
拱、墙架的间距应根据衬砌地段的围岩情况、隧道宽度、衬砌厚度及模板长度确定，一般不超过 1.5m。
在曲线地段，由于衬砌用钢模板长度固定，连续衬砌到一定长度时，拱墙架会不在线路的垂直方向，因此当内外侧偏差累积到一定范围时应进行调整，使其尽量架设在线路垂直方向。
拱墙架多次倒用后或在施工中目视其有变形时应运出洞外放在大样平台上进行校正。
模型立好后，进行中线、水平、断面尺寸以及加固情况33检查，合格后填写检查证监理签认后转入下道工序。
隧道二次衬砌施工作业指导书
隧道二次衬砌施工作业指导书编写：审核：批准：单位：日期：目录1 适用范围 (1)2 作业准备 (1)2.1 内业技术准备 (1)2.2 外业技术准备 (1)3 技术要求 (1)4 施工程序及工艺流程 (2)4.1 施工程序 (2)4.2 衬砌施工工艺流程 (2)4.3 仰拱、仰拱填充施工工艺 (3)5 施工要求 (4)5.1 施工准备 (4)5.2 衬砌模板 (5)5.3 衬砌钢筋 (6)5.4 泵送混凝土配合比设计 (7)5.5 砼搅拌 (8)5.6 砼运输 (8)5.7 砼灌筑及捣固 (9)5.8 拆模及养护 (10)5.9 注意事项 (11)5.10 泵送砼操作规程及其注意事项 (12)5.11 泵送砼的质量通病及防治措施 (13)6 材料要求 (14)7劳动组织 (15)8 机械设备配备 (16)9 质量控制 (16)9.1 控制措施 (16)9.2 二次衬砌质量检验 (17)9.3 仰拱、仰拱填充质量检验 (17)10 安全及环保 (18)10.1 安全要求 (18)10.2 环境保护 (18)隧道二次衬砌施工作业指导书1 适用范围适用于隧道二次衬砌的施工作业（二次衬砌包括的模板、钢筋、混凝土、仰拱及仰拱填充作业）。
2 作业准备2.1 内业技术准备在二次衬砌施工前，认真阅读施工技术规范，复核施工图纸，制定施工安全保证措施，提出应急预案。
组织现场施工人员召开技术交底会，使施工人员了解施工技术要求，掌握施工控制重点，以确保施工质量及安全。
2.2 外业技术准备放样隧道中线，检查隧道断面尺寸，确保二衬砼的厚度及隧道净空满足设计要求。
检查防水板的铺设是否符合设计及规范要求。
检查预留管、线的位置是否准确。
3 技术要求隧道结构应具有足够的耐久性，主体结构按满足100年正常使用的要求设计。
衬砌施工控制要求、跟踪检测要求以及养护维修按《铁路混凝土耐久性设计暂行规定》（铁建设【2005】157号），《客运专线铁路隧道工程施工质量验收暂行标准》（铁建设【2005】160号）执行。
衬砌施工作业指导书
衬砌施工作业指导书一、施工前准备1. 根据设计图纸和施工方案，确定施工的起止时间和工期。
2. 确定施工现场的布置和安全措施，包括搭建脚手架、设置警示标志等。
3. 准备施工所需的材料和工具，包括砖块、水泥、砂浆、水平仪、切割机等。
二、施工步骤1. 清理施工现场，清除杂物和积水，并确保施工现场干燥。
2. 根据设计要求和施工方案，确定砖块的尺寸和数量，并进行切割和处理。
3. 将砖块按照设计要求和施工方案进行排列，使用水泥砂浆进行粘贴固定。
4. 使用水平仪和测量工具进行砖墙的垂直和水平检查，确保施工质量。
5. 在施工过程中，及时清理砂浆和杂物，保持施工现场的整洁。
6. 在施工结束后，进行最终的质量检查和验收，确保施工质量符合设计要求。
三、安全注意事项1. 施工现场必须设置警示标志，提醒他人注意施工区域。
2. 施工人员必须佩戴安全帽、防护眼镜、防护手套等个人防护用具。
3. 使用切割机等电动工具时，必须注意安全操作，避免发生意外伤害。
4. 施工现场必须保持整洁，避免杂物和积水导致滑倒和摔伤。
5. 施工人员必须严格按照操作规程进行施工，禁止违章操作和违反安全规定的行为。
四、施工质量控制1. 施工过程中，必须按照设计要求和施工方案进行施工，确保尺寸、水平和垂直的准确性。
2. 施工现场必须保持整洁，及时清理砂浆和杂物，确保施工质量。
3. 施工结束后，进行最终的质量检查和验收，确保施工质量符合设计要求。
以上是衬砌施工作业的基本指导书，具体的施工操作还需根据具体情况进行调整和补充。
在施工过程中，要严格按照相关安全规定进行操作，确保施工安全和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪昆客专贵州段CKGZTJ-9标段隧道工程编号：HK-20-6S-02麻龙村隧道衬砌施工作业指导书编制：审核：批准：中铁二十局集团有限公司沪昆客专贵州段工程指挥部第六工程队2011年03月01日发布2011年03月01日实施麻龙村隧道衬砌施工作业指导书1.适用范围适用于新建沪昆铁路客运专线贵州段CKGZTJ-9标麻龙村隧道二次衬砌施工作业，包括衬砌模板、钢筋、混凝土、仰拱及仰拱填充施工。
2.作业准备2.1内业技术准备作业指导书编制后，必须在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工的人员进行上岗前技术培训，考试合格后方可持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐办公、生活用品设施，满足主要管理、技术人员进场后办公、生活的需要。
三、技术要求3.1混凝土采用拌合站集中拌合。
3.2衬砌施工应符合现行《客运专线铁路隧道工程施工技术指南》（TZ214-2005）、《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）及《客运专线铁路隧道工程施工质量验收暂行标准》（铁建设[2005]160号）的有关规定。
3.3工地试验室做好原材料的各项性能检测，对不符合要求的材料坚决清除出场，严把材料进场关。
4.施工程序与工艺流程隧道衬砌要遵循“仰拱超前，墙、拱整体浇筑”的原则，初期支护完成后，为有效地控制其变形，仰拱要紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。
混凝土采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。
二次衬砌施工工艺流程见图1。
4.1衬砌模板衬砌模板台车必须按照隧道设计断面进行设计与制造，应考虑施工误差、贯通测量调差及预留沉落等因素。
钢结构及钢模必须具有足够的强度、刚度和稳定性；能承受所浇混凝土的重力、侧压力及施工荷载；保证结构尺寸正确。
衬砌台车经施工单位会同监理单位验收合格后方可投入使用。
模板台车长度宜为12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。
模板台车侧壁作业窗宜分层布置，层高不宜大于1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm×45cm。
拱顶部位应预留2～4个注浆孔。
模板安装必须稳固牢靠，接缝严密，不漏浆。
模板台车的走行轨道，在Ⅰ、Ⅱ级围岩段，宜设在10cm厚的C25钢筋混凝土底板垫层面上，Ⅲ～Ⅳ级围岩段，宜设在填充混凝土面上。
图1 二次衬砌施工工艺流程模板线形要平顺、表面要光滑，与混凝土的接触面必须清理干净并涂刷脱模剂，脱模剂要涂刷均匀无流痕。
模板的安装允许偏差和检验方法见表1。
序号项目允许偏差(cm) 检验方法4.2衬砌钢筋钢筋加工弯制前应调直，并将表面油渍、水泥浆和浮皮铁锈等清除干净；加工后的钢筋表面不应有削弱钢筋截面的伤痕；利用冷拉方法矫直伸长率：Ⅰ级钢筋不得超过2％，Ⅱ级钢筋不得超过1％。
（1）、钢筋的加工应符合设计要求，其允许偏差和检验方法符合表2规定。
序号名称允许偏差(cm) 检验方法检验数量：施工单位按钢筋编号各抽检10%，并各不少于3件。
（2）、钢筋安装及保护层厚度允许偏差和检验方法应符合表3规定。
检验数量：施工单位全部检查。
（3）、钢筋接头应设置在承受应力较小处，并应分散布置。
配制在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。
当设计未提出要求时，应符合下列规定：①、焊（连）接接头在受弯构件的受拉区不得大于50％，轴心受拉构件不得大于25％；②、在构件的受拉区，绑扎接头不得大于25％，在受压区不得大于50％；③、钢筋接头应避开钢筋的弯曲处，距离弯曲点的距离不得小于钢筋直径的10倍。
④、在同一根钢筋上应少设接头。
“同一截面”内，同一根钢筋上不得超过一个接头。
（4）、采用电弧焊焊接，单面搭接焊，其搭接长度不得小于10 d，双面搭接焊，其搭接长度不得小于5 d，焊缝宽度不小于0.8d且不小于10mm，焊缝高度不小于0.3d且不小于4mm。
4.3二次衬砌（1）、施工方法拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送混凝土灌注，振捣器捣固，挡头模采用钢模板。
混凝土浇筑要左右对称进行，防止钢模台车偏移。
混凝土生产采用自动计量拌合站集中拌合，混凝土拌合站设置应满足冬雨季施工要求。
（2）、施工程序①测量工程师和隧道工程师共同进行中线、高程测量放样。
②根据中线和标高铺设衬砌台车轨道，要求使用标准枕木和鱼尾板；轨距与台车轮距一致，左右轨面高差＜10mm。
起动电动机使衬砌台车就位。
涂刷脱模剂。
③起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误。
④清理基底杂物、积水和浮碴；装设钢制或木制挡头模板，按设计要求装设橡胶止水带，并自检防水系统设置情况。
⑤自检合格后报请监理工程师隐蔽检查，经监理工程师签证同意后灌注混凝土。
4.4泵送混凝土施工工艺4.4.1泵送混凝土配合比设计⑴泵送混凝土配合比，除必须满足混凝土设计强度和耐久性的要求外，尚应使混凝土满足可泵性要求。
混凝土的可泵性，可用压力泌水试验结合施工经验进行控制。
一般10s的相对压力泌水率S10不宜超过50%。
⑵泵送混凝土的水胶比宜为0.38～0.50。
水胶比过小，和易性差，流动阻力大，容易引发堵塞；水胶比过大，容易产生离析，影响泵送性能。
⑶泵送混凝土的砂率宜为38%～45%。
砂率过大，混凝土流动性差，泵送性能差，砂率过小，容易影响混凝土粘聚性、保水性，容易脱水，造成堵塞。
⑷采用高效减水剂时，泵送混凝土的坍落度宜控制在150～180mm 范围之内。
⑸泵送混凝土的最小水泥用量（含掺合料）不宜小于300kg/m3，水泥用量过小，影响管壁润滑膜的形成及质量。
4.4.2 混凝土搅拌⑴混凝土各种原材料的质量应符合配合比设计要求，并应根据原材料情况的变化及时调整配合比。
一般情况下每班抽测2次，雨天应随时抽测。
严格按照经批准的施工配合比准确称量混凝土原材料，其最大允许偏差应符合下列规定（按重量计）：胶凝材料（水泥、矿物掺合料）为±1%；外加剂±1%，粗细骨料为±2%，拌合用水为±1%。
⑵混凝土原材料计量后，宜先向搅拌机投放细骨料、水泥和矿物掺和料，搅拌均匀后加水并将其搅拌成砂浆，再向搅拌机投入粗骨料，充分搅拌后再投入外加剂，并搅拌均匀。
⑶水泥、砂、石储备要满足混凝土不间断施工需要。
⑷泵送混凝土搅拌的最短时间，不应小于3.0min。
⑸每种配合比的泵送混凝土全部拌制完毕后，应将混凝土搅拌装置清洗干净，并排尽积水。
4.4.3混凝土运输⑴混凝土在运输中应保持其匀质性，做到不分层、不离析、不漏浆。
运到灌注点时，要满足坍落度的要求。
⑵混凝土宜在搅拌后60min内泵送完毕，且在1/2初凝时间内入泵，并在初凝前浇筑完毕。
⑶混凝土搅拌运输车装料前，必须将拌筒内积水倒净。
当运至现场的混凝土发生离析现象时，应在浇筑前对混凝土进行二次搅拌，但不得再次加水。
⑷混凝土搅拌运输车在运输途中，拌筒应保持2～4r/min的慢速转动。
当搅拌运输车到达浇筑现场时，应高速旋转20～30s后再将混凝土拌和物喂入泵车受料斗。
⑸混凝土搅拌运输车给混凝土泵喂料时，应符合下列要求：①喂料前，中、高速旋转拌筒，使混凝土拌合均匀，若大石子夹着水泥浆先流出，说明发生沉淀，应立即停止出料，再顺转搅拌2～3min，方可出料。
②喂料时，反转卸料应配合泵送均匀进行，且应使混凝土保持在集料斗内高度标志线以上。
③中断喂料作业时，应使拌筒低速搅拌混凝土。
⑹严禁将质量不符合泵送要求的混凝土入泵。
⑺混凝土搅拌运输车喂料完毕后，应及时清洗拌筒并排尽积水。
4.4.4 混凝土灌筑及捣固混凝土自模板窗口灌入，应由下向上，对称分层，倾落自由高度不超过 2.0m。
在混凝土浇筑过程中，观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时，应及时采取加固措施。
施工中如发现泵送混凝土坍落度不足时，不得擅自加水，应当在技术人员的指导下用追加减水剂的方法解决。
混凝土浇筑应连续进行。
当因故间歇时，其间歇时间应小于前层混凝土的初凝时间或能重塑的时间。
当超过允许间歇时间时，按接缝处理，衬砌混凝土接缝处必须进行凿毛处理。
纵、环向施工缝按照设计要求设置中埋式橡胶止水带。
混凝土浇筑分层厚度（指捣实后厚度）宜为振捣器作用部分长度的1.25倍，但最大摊铺厚度不宜大于600mm。
在新浇筑完成的下层混凝土上再浇筑新混凝土时，应在下层混凝土初凝或能重塑前浇筑完成上层混凝土。
浇筑混凝土时，应填写混凝土施工记录。
采用插入式振动棒捣固，应符合下列规定：⑴每一振点的捣固延续时间宜为20～30s，以混凝土不再沉落、不出现气泡、表面呈现浮浆为度，防止过振、漏振。
⑵采用插入式振动器振捣混凝土时，振捣器的移动间距不大于振捣器作用半径的1.5倍，且插入下层混凝土内的深度宜为50～100mm，与侧模应保持50～100mm的距离，并避免碰撞钢筋、模板、预埋件等。
⑶当振捣完毕后，应竖向缓慢拔出，不得在浇筑仓内平拖。
⑷泵送下料口应及时移动，不得用插入式振动棒平拖驱赶下料口处堆积的拌和物将其推向远处。
⑸对于有预留洞、预埋件和钢筋太密的部位，应预先制订技术措施，确保顺利布料和振捣密实。
在浇筑混凝土时，应经常观察，当发现混凝土有不密实等现象，应立即采取措施予以纠正。
4.4.5 拆模及养护⑴二次衬砌拆模时间应符合下列规定：①在初期支护变形稳定后施工的，二次衬砌混凝土强度应达到8.0MPa以上。
②初期支护未稳定，二次衬砌提前施作时混凝土强度应达到设计强度的100%以上。
③特殊情况下，应根据试验及监控量测结果确定拆模时间。
⑵混凝土浇筑完毕后的12小时以内开始对混凝土进行养护，混凝土养护的最低期限应符合表4的要求，且养护不得中断。
混凝土养护期间，混凝土内部温度与表面温度之差、表面温度与环境温度之差不宜大于20℃，养护用水温度与混凝土表面温度之差不得大于15℃。
浇水次数应能保持混凝土处于湿润状态。
当环境气温低于5℃时不应浇水。
表4 混凝土养护的最低期限4.5 仰拱、仰拱填充施工工艺施工前于隧道边墙每隔5米施放测量控制点，作为仰拱开挖及混凝土施工控制点。
为不影响机械车辆通行，仰拱、仰拱填充利用栈桥平台进行混凝土施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内进行浇筑。
仰拱、仰拱填充施工工艺流程见图2。
