一、检查内容
（1）元件有无遗漏。
（2）元件有无贴错。
（3）有无短路。
（4）有无虚焊。
前三种情形却好检查，缘故也专门清晰，专门好解决，但虚焊的缘故却是比较复杂。
二、虚焊的判定
1、采纳在线测试仪专用设备（俗称针床）进行检验。
2、目视（含用放大镜、显微镜）检验。
当目视发觉焊点焊料过少焊锡浸润不良，或焊点中间有断
缝，或焊锡表面呈凸球状，或焊锡与SMD不相亲融等，就要引起注意了，即便轻微的现象也会
造成隐患，应赶忙判定是否是存在批次虚焊问题。
判定的方法是：看看是否较多PCB上同一位
置的焊点都有问题，如只是个别PCB上的问题，可能是焊膏被刮蹭、引脚变形等缘故，如在专门
多PCB上同一位置都有问题，现在专门可能是元件不行或焊盘有问题造成的。
三、虚焊的缘故及解决
1、焊盘设计有缺陷。
焊盘上不应存在通孔，通孔会使焊锡流失造成焊料不
足；焊盘间距、面积也需要标准匹配，否则应尽早更正设计。
2、PCB板有氧化现象，即焊盘发乌不亮。
如有氧化现象，可用橡皮擦去氧
化层，使其亮光重现。
PCB板受潮，如怀疑可放在干燥箱内烘干。
PCB 板有油渍、汗渍等污染，现在要用无水乙醇清洗洁净。
3、印过焊膏的PCB，焊膏被刮、蹭，使相关焊盘上的焊膏量减少，使焊料
不足。
应及时补足。
补的方法可用点胶机或用竹签挑少许补足。
4、SMD（表面贴装元器件）质量不行、过期、氧化、变形，造成虚焊。
这
是较多见的缘故。
（1）氧化的元件发乌不亮。
氧化物的熔点升高，现在用三百多度度的电铬铁加上松香型的助焊剂能焊接，但用二百多的SMT回流焊再加上使用腐蚀性较弱的免清洗焊膏就难以熔化。
故氧化的SMD 就不宜用再流焊炉焊接。
买元件时一定要看清是否有氧化的情形，且买回来后要及时使用。
同理，氧化的焊膏也不能使用。
（2）多条腿的表面贴装元件，其腿细小，在外力的作用下极易变形，一旦变形，确信会发生虚焊或缺焊的现象，因此贴前焊后要认真检查及时修
复。
SMT工艺质量分析
SMT工艺质量——虚焊分析一、检查内容（1）元件有无遗漏。
（2）元件有无贴错。
（3）有无短路。
（4）有无虚焊。
前三种情况却好检查，原因也很清楚，很好解决，但虚焊的原因却是比较复杂。
二、虚焊的判断1、采用在线测试仪专用设备（俗称针床）进行检验。
2、目视（含用放大镜、显微镜）检验。
当目视发现焊点焊料过少焊锡浸润不良，或焊点中间有断缝，或焊锡表面呈凸球状，或焊锡与SMD不相亲融等，就要引起注意了，即便轻微的现象也会造成隐患，应立即判断是否是存在批次虚焊问题。
判断的方法是：看看是否较多PCB上同一位置的焊点都有问题，如只是个别PCB上的问题，可能是焊膏被刮蹭、引脚变形等原因，如在很多PCB上同一位置都有问题，此时很可能是元件不好或焊盘有问题造成的。
三、虚焊的原因及解决1、焊盘设计有缺陷。
焊盘上不应存在通孔，通孔会使焊锡流失造成焊料不足；焊盘间距、面积也需要标准匹配，否则应尽早更正设计。
2、PCB板有氧化现象，即焊盘发乌不亮。
如有氧化现象，可用橡皮擦去氧化层，使其亮光重现。
PCB板受潮，如怀疑可放在干燥箱内烘干。
PCB 板有油渍、汗渍等污染，此时要用无水乙醇清洗干净。
3、印过焊膏的PCB，焊膏被刮、蹭，使相关焊盘上的焊膏量减少，使焊料不足。
应及时补足。
补的方法可用点胶机或用竹签挑少许补足。
4、SMD（表面贴装元器件）质量不好、过期、氧化、变形，造成虚焊。
这是较多见的原因。
（1）氧化的元件发乌不亮。
氧化物的熔点升高，此时用三百多度度的电铬铁加上松香型的助焊剂能焊接，但用二百多的SMT回流焊再加上使用腐蚀性较弱的免清洗焊膏就难以熔化。
故氧化的SMD 就不宜用再流焊炉焊接。
买元件时一定要看清是否有氧化的情况，且买回来后要及时使用。
同理，氧化的焊膏也不能使用。
（2）多条腿的表面贴装元件，其腿细小，在外力的作用下极易变形，一旦变形，肯定会发生虚焊或缺焊的现象，所以贴前焊后要认真检查及时修复。
smt质量分析报告
SMT质量分析报告1. 引言本文将对SMT（Surface Mount Technology）质量进行分析和评估。
SMT是一种广泛应用于电子制造行业的技术，主要用于电路板的组装。
通过对其质量进行分析，可以帮助制造商提高产品质量和生产效率。
2. 数据收集为了进行质量分析，我们收集了大量的数据，包括以下几个方面：- 外观检查：对SMT组装的电路板进行外观检查，包括焊点的完整性、元器件的放置准确性等。
- 功能测试：对组装完成的电路板进行功能测试，确保各个元器件和电路连接正常。
- 缺陷记录：记录在组装过程中出现的缺陷，如焊接不良、元器件损坏等。
- 过程参数：记录SMT组装过程中的各个参数，如温度、湿度、速度等。
3. 数据分析基于收集的数据，我们进行了详细的分析，主要包括以下几个方面： - 外观检查分析：通过统计焊点完整性和元器件放置准确性的数据，评估SMT组装的精度和稳定性。
- 功能测试分析：通过统计功能测试结果，评估电路板的可靠性和性能。
- 缺陷分析：对缺陷记录进行分类和统计，找出SMT组装中常见的问题和缺陷原因。
- 过程参数分析：通过分析过程参数和质量指标的关系，找出影响SMT质量的关键参数。
4. 结果和讨论根据数据分析的结果，我们得出以下几点结论： - SMT组装的外观质量整体良好，焊点完整性和元器件放置准确性达到预期要求。
- 功能测试结果显示，大部分电路板的功能正常，但仍存在少量异常情况，需要进一步调查原因。
- 缺陷分析结果表明，焊接不良是SMT组装中最常见的问题，可能与焊接工艺参数不合适有关。
- 过程参数分析显示，温度和湿度是影响SMT质量的关键参数，需要严格控制在合理的范围内。
5. 结论基于以上分析结果，我们提出以下建议以改进SMT质量： - 进一步优化焊接工艺参数，确保焊接质量达到最佳状态。
- 定期进行功能测试，及时发现和解决异常情况，提高产品可靠性。
- 强化员工培训，提高他们对SMT质量控制的认识和技能。
SMT_贴装工艺与贴装质量检测分析报告
SMT贴装工艺与贴装质量检测分析摘要：贴装设备的工艺对整个SMT的生产质量起着至关重要的作用。
若此处发生缺陷而不能及时或有效的改善则可能导致整个生产工艺的问题其至企业的重大损失。
因此必须对贴装工艺的流程与质量进行深入研究，以提高SMT 工艺的生产效率和降低生产成本。
关键词：SMT,贴装，质量检测，分析1.概述随着电子信息产业的迅速发展，SMT技术已经成为电子组装技术中不可或缺的一部分。
SMT技术是指将表面贴装的电子组件，直接焊接于印刷电路底版的表面上，与传统插装工艺不同，SHT工艺的元件及焊点均在同一表面上。
并具有微型化、大规模化、自动化的优点。
当今绝大部分现代工业中的电器，电子产品都离不开SMT技术的应用。
而贴装工艺更是SMT工序中不可或缺的一道。
贴片机的组主要作用是将表面组装元器件准确安装到PCB的固定位置上。
位于SMT生产线中印刷机的后面，一般为高速机和泛用机按照生产需求搭配使用。
然而在SMT生产过程中往往会遇到很多问题，包括设备问题和工艺问题，设备问题可以用买入新机器的方法来解决。
而工艺问题往往复朵和多样化。
在生产过程中，可以通过对贴装设备、贴装前准备、贴装过程的操作进行优化来达到提高质量的要求，工艺的优化不仅能大大的提高主产效率和产品质量，同时降低了成本，创造了更大价值。
是大多数企业不断努力的方向。
贴片质量的优劣一直困扰着贴片机的使用者，影响贴片质量的因素有很多，诸如贴片机自身硬件软件条件、贴片对象的质量、贴片环境的合适程度、贴片技术的娴熟程度、贴片机操作人的人为因素等等。
本文从元器件选择、贴片机结构与性能两个角度阐述了其如何影响贴片质量。
以元器件尺寸、端头电极与引线电极、平整度、料带等方面细述如何选择最合适的元器件以提高贴片质量，并以吸嘴为例细述了如何选择与设置贴片机吸嘴和贴片压力来提高贴片质量。
对影响贴片质量的贴片位置控制也作了一定的论述。
本论文着重对SMT中贴装工艺重点分析，叙述贴装工艺造成的产品质量问题和原因分析以及如何用一些方法优化贴装工艺提高产品质量，降低成本等。
SMT工艺与质量分析研究剖析

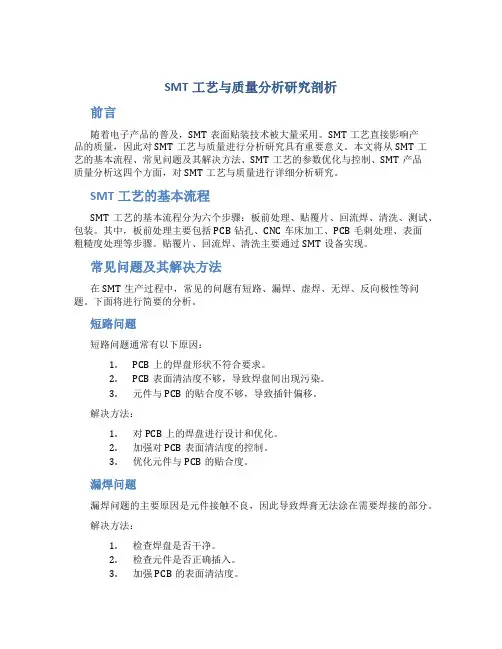

SMT工艺与质量分析研究剖析前言随着电子产品的普及，SMT表面贴装技术被大量采用。
